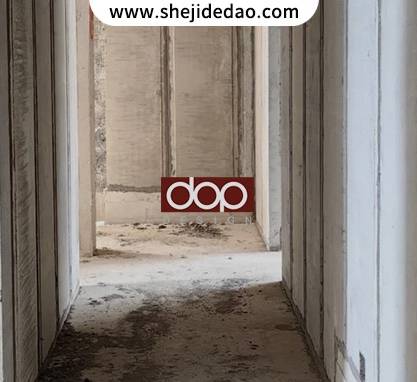

预制板隔墙如何施工？

source：google.cndop设计（ID：dopdesign）原创作者丨dop设计编辑丨丽子预制板隔墙工艺是一种高效、环保的建筑施工方法，通过预制墙板组装，提升施工效率和质量。今天，我们就从以下几个方面来聊一聊预制板隔墙：1、什么是预制板隔墙？2、预制板隔墙的施工工艺01.什么是预制板隔墙？www.shejidedao.com丨联系VX：dop024回复“公众号”加群1、概念预制板隔墙，是一种预先制作完成的混凝土板隔墙构件。本文主要讨论的是施工现场支模现浇预制隔墙板，再进行组装的施工工艺。2、工艺对比过往隔墙工艺先竖立方管，接着封板，随后拉钢丝网抹灰，是工序繁复的施工模式。预制隔墙工艺是在施工现场完成模板现浇作业，类似预制板安装的方式进行定位固定。此工艺在施工流程与技术要点上独具特色。预制板工艺与传统工艺的对比分析具体如下：综上所述，预制板施工与传统施工方案的主要差异性在于人工及材料两方面。a、人工预制板方案和传统方案相比，节约2.3个工日。b、材料预制板方案和传统方案相比，节省的材料有模板1.64平方米，40*40方管37米，钢丝网21平方米。多消耗的材料为砂浆0.22立方。02.预制板隔墙的施工工艺www.shejidedao.com丨联系VX：dop024回复“公众号”加群source：google.cn下面，就以某度假村养生度假屋装修项目为例，聊一聊其具体的施工工艺吧！其具体流程为：工具准备→预制板模具制作→预制板制作→预制板安装→石材铺贴1、工具准备施工前要确定好施工环境是否符合标准要求，做好地面基层的检查及处理。检查施工材料、工具等是否准备齐全、施工人员是否做好技术交底工作等。主要材料有：具备高强度与抗腐蚀性的镀锌方管，用于实现构件精准连接的预制焊接连接件，起到防护与隔离作用的薄膜，以及提供持久防锈保护的清漆。同时做好地梁的施工工作，按照弹线→植筋→支模→灌浆→满灌→拆模→养护的流程完成地梁的施工，为隔墙的安装做好准备。2、预制板模具制作根据设计尺寸用镀锌方管做成模具框架，并在预先成型的方管框架上铺设薄膜，以防止混凝土粘连并便于脱模。3、预制板制作放置钢筋网，增强预制板结构强度；接着浇筑混凝土，确保填充密实；并将用于与墙面、顶面连接的焊接件精准植入混凝土中，为后续安装固定工序奠定基础。待混凝土完成自然凝固达到规定强度后，按照规范流程拆除模板，避免损伤预制板表面及内部结构，确保预制板成品质量满足安装需求。4、预制板安装预制板拆模后，将预制墙板的预埋件与地梁、墙面、顶面的预埋件进行精准对位，通过专业焊接工艺实施牢固固定，确保墙板安装的稳定性与整体性，为后续粉刷面层施工筑牢基础。5、石材铺贴按照预先规划的安装点位进行精确打孔，确保挂件安装位置准确无误。对石材表面及拼接处开展整体精细打磨修整。按照石材湿贴式施工法铺贴石材。6、相关构造预制板的工艺构造需要遵循相关的规范和标准，我们了解施工流程后，能够确保设计方案符合规范要求，避免因设计不符合标准而引发的验收问题。好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~《6种室内墙面造型节点大样图》室内设计师的宝藏资料，免费领！扫码联系蓝莓，备注“墙顶地节点”，简单快捷↑-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登录设计得到网站

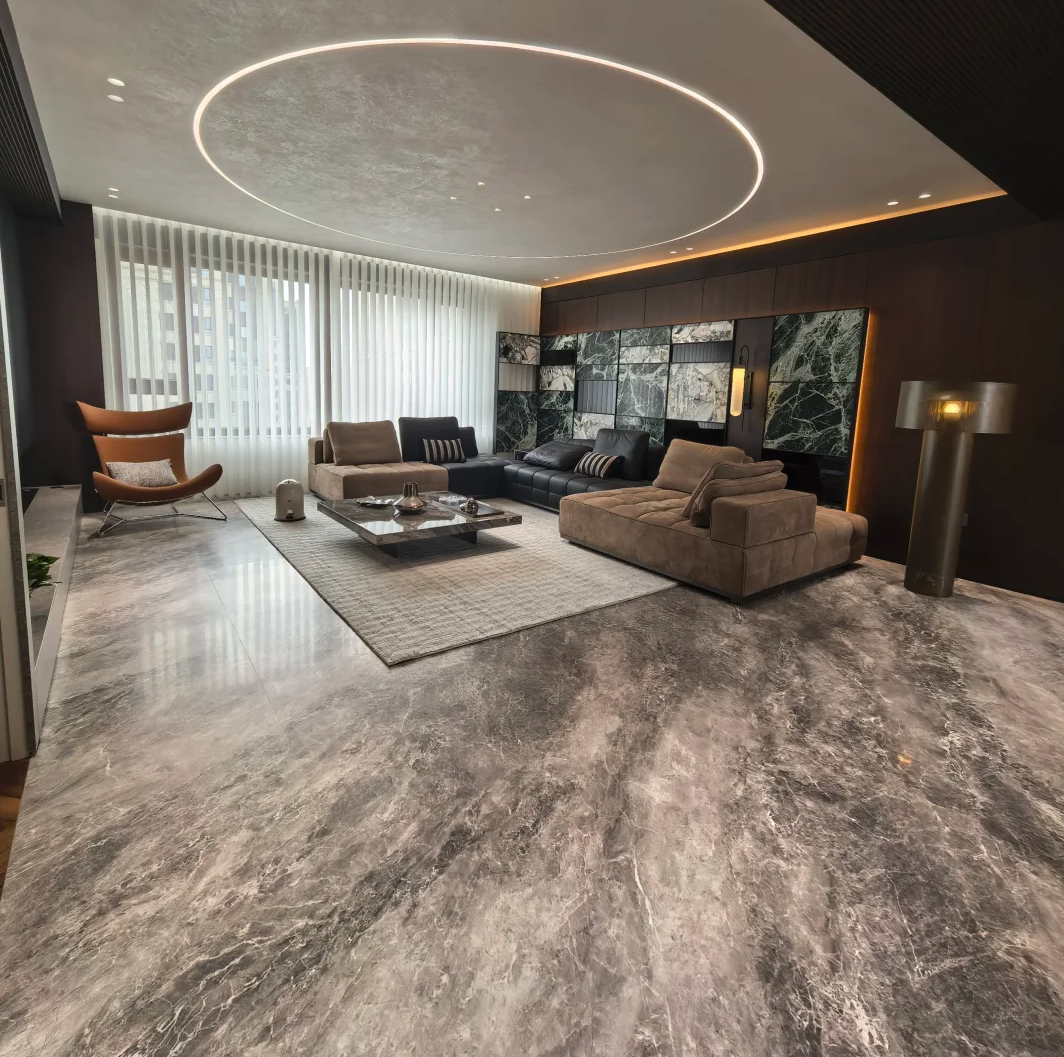

超大瓷砖大板怎么施工？

source：HEETOdop设计（ID：dopdesign）原创作者丨dop设计编辑丨丽子超大瓷砖大板，面积大、图案大、清晰度高、层次多，可以在表面效果上高逼格的模仿天然名贵石材，做到与天然石材“真假难辨”。今天，我们就从以下几个方面来聊一聊超大瓷砖大板：1、什么是超大瓷砖大板？2、超大瓷砖大板的施工工艺01.什么是超大瓷砖大板？www.shejidedao.com丨联系VX：dop024回复“公众号”加群通常指尺寸规格大于800×800mm，上表面积不小于1.62平方米的瓷砖。目前主流的超大瓷砖大板的规格有900×1800mm、1200×2400mm、1600×3200mm、1800×3600mm等。source：google.cn2、特点source：google.cna、面积大，纹理连贯性强，能够更好地模仿天然石材的效果，整体视觉效果更加大气、简洁；b、具有低吸水率、高硬度、耐污渍、抗冻性等特点，使用寿命长；c、生产工艺高，整体性能更加优越，比同尺寸石材更轻薄，可有效的降低建筑物荷载；d、接缝少，并可无缝拼接，减少了拼贴痕迹，不易藏污纳垢，便于维护；e、可以根据设计需求进行切割、拼接，应用灵活；f、生产过程中使用的原料和能源相对较少，更低碳环保。3、墙、地面工艺source：google.cn超大瓷砖大板在墙面和地面的应用中，因其大尺寸和优越性能，越来越受到青睐。以下是其具体工艺：a、墙面工艺source：google.cn①施工工艺流程施工准备→基层处理→铺贴预处理→调制胶粘剂→涂抹胶粘剂→铺贴陶瓷大板→填缝处理→清洁整理source：google.cn②相关构造做法b、地面工艺source：google.cn①施工工艺流程施工准备→基层处理→铺贴预处理→调制胶粘剂→涂抹胶粘剂→铺贴陶瓷大板→填缝处理→清洁整理source：google.cn②相关构造做法02.超大瓷砖大板的施工工艺www.shejidedao.com丨联系VX：dop024回复“公众号”加群source：google.cn超大瓷砖大板最常应用于墙面，下面就以墙面施工流程为例，聊一聊墙面湿贴施工的具体工艺吧！其具体流程为：施工准备→基层处理→铺贴预处理→调制胶粘剂→涂抹胶粘剂→铺贴陶瓷大板→填缝处理→清洁整理。1、施工准备a、如果是对纹、连纹等有图案顺序的陶瓷大板，需在施工前根据设计对其进行排版、编号。b、对墙面进行检查，确认是否平整，是否需凿除、修整，抹灰层与防水层的黏接是否牢固等。同时检查陶瓷大板板材是否有划痕、裂纹等缺陷。source：google.cnc、除传统瓷砖铺设所需工具外，还需用来搬运铺设板材的强力吸盘工具，若采用超大规格的板材，则需使用移动固定架、特制防护移动支架等。source：google.cn2、基层处理a、如果墙面有不平整、脱皮、开裂等情况，需要在施工前处理好，防止板材铺贴后出现空鼓、翘边等情况。通常做法为铲除缺陷部位，用水泥砂浆抹平。source：google.cnb、对基体墙面进行清扫，将表面的灰尘、污渍等清洁干净，以免影响胶粘剂的粘合度。3、铺贴预处理在确保施工场地满足施工需求后，用专用强力吸盘固定吸附于大板瓷砖表面，再使用移动固定支架对其进行加固，然后轻轻翻转至背面，或将其移动到特制的防护移动支架上面，等待刷胶粘剂。source：google.cn4、调制胶粘剂根据产品说明，将自来水和胶粘剂干粉按比例加入搅拌桶，手动或用低速电动搅拌器搅拌均匀成糊状，静置5~10分钟并进行二次搅拌后待用。source：google.cn5、涂抹胶粘剂a、在墙体基面上进行刷浆，使用钢制齿形抹浆刀对基面进行涂抹胶粘剂，涂抹时需要注意刮浆要均匀并抹成齿条状。source：google.cnb、若条件充足，可在对墙基涂抹胶粘剂的同时对陶瓷大板的背面进行涂抹工艺，需与墙基胶粘剂的齿纹方向一致。source：google.cn6、铺贴陶瓷大板a、将胶粘剂涂抹完成的板材（正面吸附着强力吸盘及移动固定架）轻轻的移动至刷浆完成的基面进行粘合，铺贴顺序为自下而上。source：google.cnb、使用塑胶锤或塑胶平板进行轻轻的拍打，以便大板瓷砖与基面之间满浆，以免空鼓情况发生。source：google.cnc、在板材边缘周围每60cm左右插入找平器底座，调节相邻板材平整度，并用定位器预留板间隙，以便后续填缝处理。source：google.cnd、及时将残留的胶粘剂和灰尘沙土等清洁干净，并及时检查是否出现空鼓现象。7、填缝处理铺贴完成24小时后，方可进行填缝施工，应选用柔性或弹性材料，并用海绵填缝刮刀工具填充。source：google.cn8、清洁整理待填缝剂固化后，用清洁刷清理多余的填缝剂及污渍等，保持瓷砖表面清洁。source：google.cn9、节点构造10、注意事项a、当铺贴高度超过7.2米时，建议使用干挂法更安全。b、建议使用专业的陶瓷大板胶粘剂剂，而非传统的水泥铺贴，以免造成空鼓现象。c、刮胶时墙面与板材需朝同一方向刮齿纹，便于空气排出，避免因空鼓而造成开裂脱落现象。source：google.cnd、建议填缝材料采用最新环氧树脂产品，性能较好，能长期密封清洁。好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~《100多种网红施工工艺视频详解》暗藏工艺|挂壁工艺|弧形工艺|极简工艺|内嵌工艺其他细节|卫生间工艺|悬浮悬挑工艺|收口工艺|隐形工艺扫码领取↓100多种网红施工视频，工艺详解工地交底资料大全，免费领取。-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登录设计得到网站

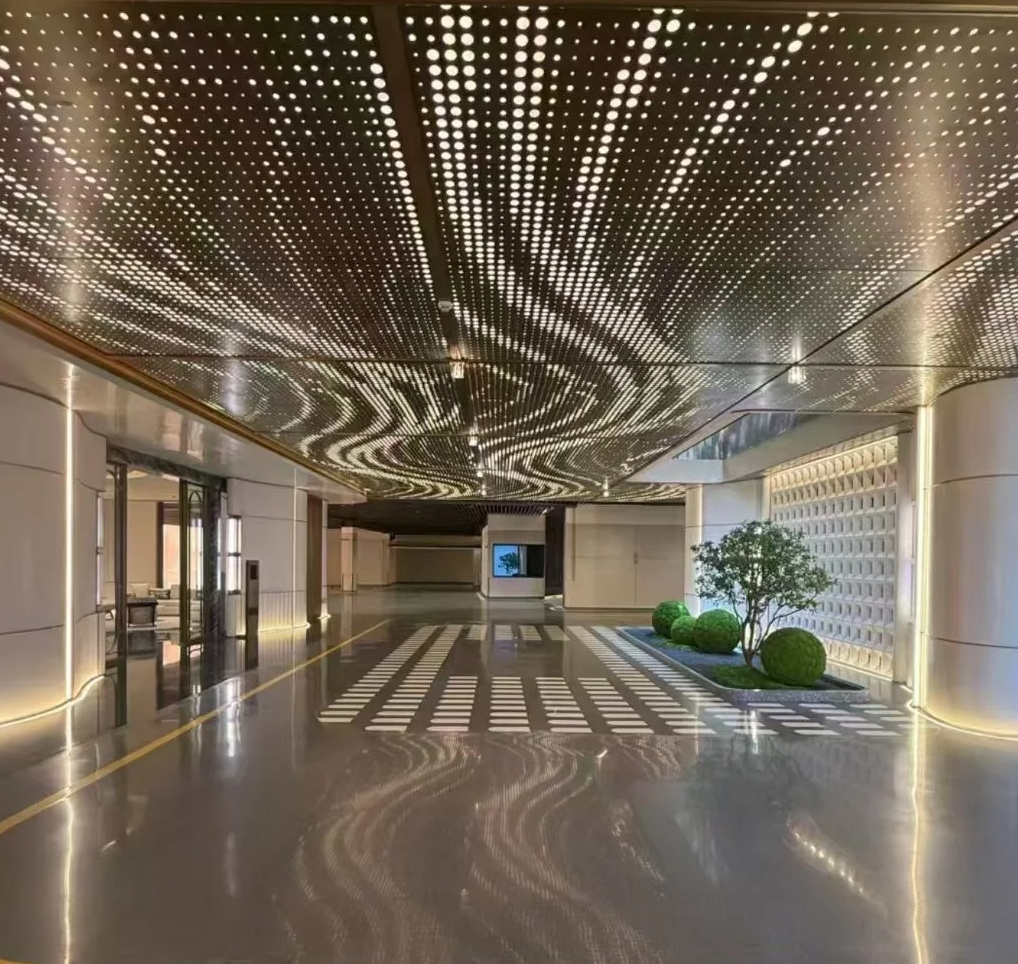

为什么冲孔铝板透光不均匀？

dop设计（ID：dopdesign）原创作者丨dop设计编辑丨阿甘昨天，我看群里的设计师在讨论，冲孔铝单板透光不均匀的问题，我们在商场里经常看到一些，冲孔铝板做“星空吊顶”或者“发光墙面”这种装饰面，透光不均也是常见的问题。今天我们来聊一聊关于透光冲孔铝板的那些事。01.透光冲孔铝板常出现的问题www.shejidedao.com丨联系VX：dop024回复“公众号”加群1、透光冲孔铝板灯光不均匀：如果内置灯带分布不均匀，或者灯带缝隙过大，透出来的光就会有明显色差，整体看上去不协调，影响美观。主要原因：安装师傅的灯带间距，有200mm，也有150mm，间距越大出现明暗不一的现象就越大。也有可能是某条灯带不亮了，导致光源不均。2、密封性不够容易落灰：密封处理不好，飞虫和灰尘容易进入，时间久了还会出现灯光不亮的情况。主要原因：冲孔铝板吊顶，为二级吊顶的做法，先用阻燃板做好一级顶后，在上面固定灯带。再用铝单板贴亚克力，安装上去，这就预留了很大的空间，容易引蚊虫。3、为什么会灯光侧漏如果板和板之间的缝隙没有处理好，里面的灯光就会从折边处透射出来，从而出现了漏光的现象。冲孔铝板墙面做法↑主要原因：装修师傅，在安装铝板时，板和板之间的缝隙没有处理好，导致缝隙过大，从而漏光。02.如何解决冲孔铝板光源不均？www.shejidedao.com丨联系VX：dop024回复“公众号”加群有设计师朋友分享了一种，灯光一体的铝单板，灯箱背板是由厂家统一安装好，做了密封处理，现场直接安装，不用提前安装灯箱。这种一体式铝板，光源分布均匀，可以根据现场定制，相对常规的做法节约了施工周期。你觉得这种灯光一体铝单板，会不会取代常规做法的透光冲孔铝板？好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~《100个常用天花通用节点大全》室内设计师的宝藏资料，免费领！扫码联系蓝莓，备注“天花吊顶”，简单快捷↑-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登录设计得到网站

在广东做设计，石材的表面处理都分不清？

△星标☆dop设计，不错过每一篇干货文章dop设计（ID：dopdesign）原创作者丨dop设计编辑丨阿甘8月17日，台风‘杨柳’刚掠过粤西，云浮石材市场又排满了集装箱。湛江黑正一车车送进火烧炉，爵士白在抛光线上转出镜面，封开花的菠萝面刚下机就被贴上“深圳前海项目专用”。在广东做室内设计，如果你连荔枝面和酸洗面的差价都算不清，图纸再惊艳，也只能在矿山老板的报价单前哑口无言。石材表面处理，就是广东设计师与这片石头王国对话的第一句粤语。那么接下来，我们就聊一聊石材的表面工艺：1、为什么要了解石材的表面处理方式？2、常见的石材表面处理有哪些？01.石材表面为什么要处理www.shejidedao.com丨联系VX：dop032回复“公众号”加群1、项目设计问题需求很多年前，我跟身边的前辈设计师请教石材在室内装饰中的表现形式时，他们跟我说，“作为设计师，咱们只要记住石材分哑光、抛光、拉槽三种常见形式就好了，其他的表现形式都是特殊形式，基本上在空间中不会用到，没必要去研究。”于是，天真的我就信以为真，从那后的许多年再也没有花心思去研究过石材的更多处理形式了，直到我遇到下面这两个设计问题：问题1：设计师在某酒店的卫生间区域，按照常规的石材防滑形式，做了一块5*5mm拉槽的黑金花石材，结果很多客人在使用时，不小心被石材割破了脚趾，纷纷投诉。这种事情比较常见，也是国内设计师在使用拉槽石材时最容易犯的错误。优化方式有2种：①像上图一样，把5*5mm的槽口边缘打磨成圆角。②改用其他石材形式，如酸洗面、自然面。问题2：在人来人往的电梯厅区域，考虑到设计要求的复古意境，设计师在地面采用了粗荔枝面的形式处理，结果藏污纳垢，清洁不便，时间长后，极为难看。2、方案本身对石材的需求a、满足石材自身的安全性由于石材是天然材质，若不对其进行表面处理，出厂后很容易由于化学反应导致返碱，泛黄甚至风化。b、满足功能性不同的空间，不同的设计手法，需要不同属性的石材来满足其功能性。如卫生间的湿区不能采用光面石材，酒店大堂的石材不会采用毫无光泽的石材，服务型空间需要考虑石材的耐用性等。c、满足美观性任何装饰材料，都是在为空间赋予装饰性，不同的石材表面处理方式，也能满足不同的设计理念。如：想要富丽堂皇的效果，就需高光石材；营造回归自然的意境，不规则的哑光面则是最佳选择等。02.常见的石材表面处理www.shejidedao.com丨联系VX：dop024回复“公众号”加群1、最常规表面处理a、抛光面抛光面的表面非常的平滑，高度磨光，有镜面效果，有高光泽。花岗岩、大理石和石灰石通常是抛光处理，并且需要不同的维护以保持其光泽。使用建议：①该种处理手法几乎适用于任何石材种类，也是设计师最熟悉的方式，用于营造金碧辉煌、大气恢宏的效果尤为合适。②采用该种方式的石材时，要留意石材与周边灯光的关系，避免出现漏灯珠和光污染。b、哑光面哑光面指表面平整，用树脂磨料等在表面进行较少的磨光处理，使石材具有一定的光度且光度较低，但对光的反射较弱，表面平整光滑，光度很低的板材。使用建议：①也是最常见的处理手法之一，很容易营造出自然典雅的空间氛围，也是诸多岩板相继模仿的表面处理形式。②适用于需表面平整，无需漫反射，但不产生镜面效果，无光污染的空间中。2、防滑表面处理a、酸洗面酸洗面是指采用强酸腐蚀石材表面，使其有小的腐蚀痕迹，外观比哑光面更为自然质朴。大部分的石头都可以酸洗，但是最常见的是大理石和石灰石。酸洗也是软化花岗岩光泽的一种方法。使用建议：酸洗面石材防滑耐污易清洁，适用于有水、潮湿、常接触人的空间，如淋浴间地面。b、荔枝面荔枝面顾名思义，表面粗糙，凹凸不平，犹如荔枝。采用凿子在表面上密密麻麻的凿出小洞，有模仿水滴经年累月的滴在石头上的一种效果。使用建议：荔枝面的颗粒感较重，适用于装饰饰面，不易用于经常接触水汽且容易藏污纳垢的场合，如淋浴间。c、布纹面布纹面是石材表面处理成布纹肌理，给人一种壁布的感觉。使用建议：可以保留石材的质感，并模仿壁纸的肌理，给人别样的美感，在很多大师作品中都有运用，如：JAYA的上海璞丽酒店电梯厅墙面。d、水喷面水喷面是用高压水直接冲击石材表面，剥离质地较软的成分，形成独特的毛面装饰效果。使用建议：其材质肌理凹凸感及颗粒感比酸洗面和荔枝面弱，但质感比哑光面强，因此适用情况与哑光面雷同。e、菠萝面菠萝面是表面纹理比荔枝面加工更加的凹凸不平，颗粒更加明显。使用建议：其材质肌理正好与水喷面相反，凹凸感较弱，颗粒感大，且凹凸比荔枝面明显，因此适用空间需要明显的石材颗粒感时采用。3、装饰表面处理a、剁斧面剁斧面的纹理非常有规律，有方向感，且密集，行业内称其效果类似龙眼表皮，故又称「龙眼面」。使用建议：该种石材表面纹理丰富，适合彰显个性或者回归自然的空间中采用。b、仿古面仿古面是通过一系列技术手段，模仿石材使用一定年限后的古旧效果，风化感强，纹理自然。使用建议：在刻意需要做旧的空间中，经常会采用该种手段进行饰面处理，尤其是在前几年的地中海空间中，尤为流行。c、拉槽面△双向拉槽△单向拉槽拉槽面又称“拉沟”、“拉丝”，是在石材表面上开一定的深度和宽度的沟槽（通常情况是5*5mm），通常是拉直线槽口，若有要求也可采用水刀拉曲线槽口，但其材料成本较高。△上海宝龙艾美酒店大堂使用建议：①这种处理手法一直很流行，从最常简单楼梯踏步拉槽，到时下流行的简约风空间中都会使用。②采用这种做法，要考虑槽口的钝化处理，必要时可以做打磨，避免出现意外伤人的情况发生。d、蘑菇面蘑菇面一般是用人工劈凿，效果和自然劈相似，但石材的表面是中间突起四周凹陷的高原状的型状，这种石材普遍较重。使用建议：①这种石材应当是广为人知了，通常用作建筑围挡，外墙以及自然风的室内空间中被广泛应用。②采用这种石材时，应当注意它的规格、厚度与工艺做法的关系，若采用的石材规格过大或过重，不可胶粘，易用干挂工艺。e、自然面自然面的表面粗糙、凸起，不像蘑菇面那么夸张，这种表面处理通常是用手工切割或在矿山錾以露出石头自然的开裂面，完全还原石材开采时的原貌，被称为「自然面」。使用建议：①从图中可以看出，它适用于需要体现自然风格的空间中，是近年来及其流行的粗狂风格中，最常采用的石材形式之一，在诸多网红案例中被广泛流传。②与蘑菇面一样，采用这种石材时，应当考虑重量、厚度、规格与安装工艺的关系。f、酸洗仿古面酸洗仿古面是在酸洗面的基础上，结合仿古面的优点，进行综合制作，取长补短，最终形成的表面形式。使用建议：这种表面处理的形式以及效果，基本上适用于任何需要做旧和风化处理的空间中。4、理解思路为了便于理解、记忆，这里给大家梳理出一份理解逻辑。△石材表面处理的理解和应用逻辑按照表面凹凸感的思路，在绘制详细的节点图时，也可以把细节添加上去，如下图：这里就先给大家讲解13种最常见的表面处理形式，像一些石材雕刻板和特殊表面处理的石材就不做详细说明了，因为和雕塑一样，只要你能想到的表面纹理，都可以通过雕刻版的形式来实现，比如下面这些：△鳄鱼皮雕刻△水纹雕刻石材表面处理不是技术细节，而是设计师把创意变成资产、把美学变成现金流的核心能力——会用它，你就拥有把一座矿山变成自己调色盘的底气。好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~《室内设计常用网红材料解析手册》室内设计师的宝藏资料，免费领！扫码联系蓝莓，备注“天花吊顶”，简单快捷↑-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登录设计得到网站

Q&A丨关于Support最近CAD绘制中总是会出现填充图案不灵的情况所以我在想，应该重新梳理一下这个文件夹😍其实主要分两种情况：①已经有想要参照的填充图案A，这个时候使用【填充提取】功能②需要重新制作一个新的填充图案，这个时候用【填充制作】功能【备忘录】GETPAT/MP1/HG

#遇到问题先搜聊天记录

  38  0  0   1

复制链接

微信扫一扫

Q&A丨解决错误1327无效驱动器的问题最近笔记本运行CAD2024有点卡顿，想要卸载2024版本，安装2020版本，费了很大的功夫。首先按照网络教程1：①使用控制面板的系统默认卸载工具卸载②删除残留文件③清理注册表④清空临时文件夹⑤使用卸载工具当我以为自己大功告成的时候，发现2020版本的CAD居然装不上，检查之后才发现有三个残留文件不能被删除（删除的时候会显示：错误1327。无效驱动器D:\）衷心感谢网络教程2，通过尝试，安装成功😍

#遇到问题先搜聊天记录

  32  1  1   0

复制链接

微信扫一扫

CCD_济宁文化科技创新中心凯悦酒店

#设计资料#CCD#酒店设计

  93  1  2  0

复制链接

微信扫一扫



【设计资料】CCD_青岛雅高瑞享酒店

#CCD#设计资料#酒店设计

  61  0  1  0

复制链接

微信扫一扫



【设计资料】YANG杨邦胜_西安机场凯悦酒店

#杨邦胜#设计资料#酒店设计#YANG

  44  1  1  0

复制链接

微信扫一扫



展览专用平柜、独立柜、通柜、磁吸展板

  45  1  2  1

复制链接

微信扫一扫



功能分区_紧急程度或重要情势的比较及各类活动的速度考虑C09

  27  1  1   1

复制链接

微信扫一扫

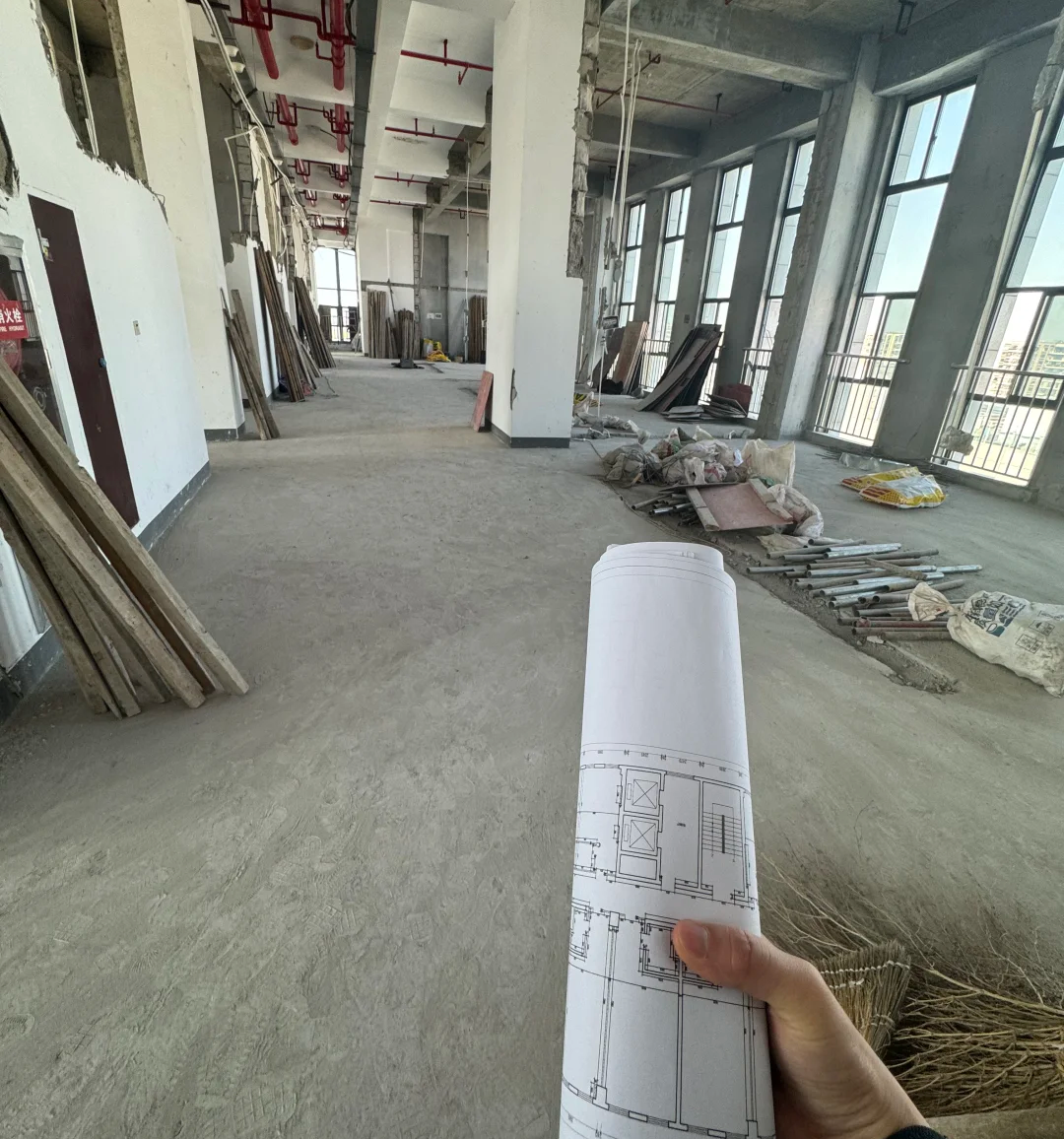

拿到一个大型公装项目，你会勘察现场吗？

dop设计（ID：dopdesign）原创作者丨dop设计编辑丨阿甘就现场勘测而言，小空间和大空间，完全是两码事。对于小空间的勘测（俗称量房），一个人一支笔一个测距仪，就可以搞定。但对于大型的装饰工程深化项目，进行的现场勘测，无疑会难上几个数量级。也是很多设计师搞不懂现场勘测具体是什么工作内容。因此，本期内容，我们简单来聊聊大型项目中，关于勘察现场的哪些事儿：1、勘察现场都有哪些内容？2、勘测的步骤是什么样的？3、重点勘测部位都有哪些？01.勘察现场都有哪些内容？www.shejidedao.com丨联系VX：dop024回复“公众号”加群勘察现场和量房有什么区别？量房＝把“小”空间量准，是“画底图”。勘察＝把“大”图纸对实，是“改蓝底”；前者重测量，后者重核查。为了高效、准确且全面的勘察现场，减少中间问题的出现和时间的损耗问题，勘察现场必须明确需要勘察的内容，虽然每个项目的情况不同，但是实际上需要勘察的大致方向是一致的。这里，就展示一份【核查清单】，通过这个表单可以快速准确的核查需要注意的各个内容：△核查清单主要内容展示02.勘测的步骤是什么样的？www.shejidedao.com丨联系VX：dop024回复“公众号”加群为了最大效率，最快的时间勘察完成得到最终的结果，勘察的步骤主要有3个：勘察前准备工作、工具准备、勘察方法。1、勘察前准备工作a、原建图纸准备好项目的原始建筑图纸，也就是各层的平面布置图，确保理清各区域的建筑功能，入口、电梯、楼梯的具体位置；b、机电图纸这里说的机电图纸主要是与原始建筑图纸配套的一次机电管线图。（机电的管子如何布置的？主要有暖通、给排水的消防管等。）△暖通管线图△消防管线图c、装饰平面图根据项目情况而定，一般正常情况下是没有装饰平面图纸的。但是，当业主着急或者项目工期紧的情况下，可以会有方案设计提前完成概念平面，结合这个图纸可以明确勘察现场的方向。2、工具准备因为大型项目的空间面积大，大小距离、复杂程度相对较多，因此除了必要的卷尺和彩笔外，配置好红外线测距仪是最好的。（有条件的可以配置3D激光测绘仪，直接生成3D立体CAD图纸。）3、勘察方法总体勘察顺序：按楼层→按区域→按房间进行。【区域中：墙面→天花→地面→机电→其它顺序进行。】a、按楼层、区域等一个区域一个区域进行，先测量柱子及墙体位置是否准确，再测量层高、梁高及顶部管线标高；b、测量地坪高差，检查地面在不同部位的连接情况；c、检查机电设备的位置，包括消火栓、竖向立管、水平管道走向等；d、最后检查现场有无比较特殊的构造，会影响使用功能和设计效果的。例如，新建的钢楼梯、楼板有洞口、风口在墙面较低的位置等；e、将所有问题在图纸上进行标注，并配合现场照片进行说明，空间复杂的，建议拍摄视频进行留档，便于日后设计使用。03.重点勘测部位都有哪些？www.shejidedao.com丨联系VX：dop024回复“公众号”加群有了明确的勘察内容和方法后，下面给你介绍勘察的几个重点部位的注意要点：柱子、墙体、幕墙、窗台、门、梁、地坪、机电。1、柱子a、复核结构柱的距离是否与建筑图一致，至少测3个不同的位置；结构柱的柱身尺寸，是否有柱础，高层的柱子，高区和低区柱子的尺寸可能有不同；c、复核结构柱的材料，有些柱子可能已经做过装饰，图纸上要标注清楚，有些柱子外面包的是方的，内部结构可能是圆的，有条件的要勘查清楚；d、某些柱子上有梁托或牛腿，会对层高有影响，需要特别留意。2、墙体a、复核现场墙体与图纸所绘墙体的位置是否一致，把不同的位置标注出来并测量尺寸（有些墙体现场没有，但图纸上有，需要特别留意）；b、复核现场门、窗洞位置与图纸是否一致，包括检修门的位置；c、留意墙体上是否有开洞和风口等设备，如有把尺寸测量清楚；d、留意管龙井位置，有些项目可能管龙井还没有完全砌筑。判断方法：核对建筑图纸，再看现场是不是楼板有开洞；e、复核设备房位置，有些设备房的现场尺寸与图纸有不同。3、幕墙、窗台a、留意玻璃幕墙有些位置有开启窗扇，不能在此范围内做墙进行遮挡；b、留意玻璃幕墙靠室内一侧防火封堵是否施工完毕，防火棉是否填充，外部封闭铝板是否安装完成；c、留意玻璃幕墙外栏杆的安装形式，尺寸及高度；d、留意窗台是否有飘窗，窗台高度，宽度的；e、留意玻璃幕墙处地面的高差，收口方式，很多玻璃幕墙下边缘与结构楼板的高度会有误差，有坡度。4、门a、留意防火门的位置、尺寸、开启方向；b、留意检修门的位置、尺寸，开启方向。5、梁a、搞清整个区域梁的布置形式（主次梁、井字梁、钢梁），最大梁的位置，梁底的标高（最低梁的标高，一般梁的标高）；b、留意楼板是否有降板，特别是在地下室，上部空间可能是室外地坪时，往往有降板；c、留意最大的梁往往是在扶手电梯下部；d、留意大跨度区域（长度超过10米），梁可能会变截面，变成梯形梁，两端高，中间低；e、留意中庭区域梁的分布形式，梁底标高，有无突出楼板；f、留意管线在天花上的最低点位置。6、地坪留意地面是否有开洞，有降板；留意现场原有地坪的材质，可能有些地面是要保留的，把原有地坪的铺贴范围测量清楚，高差要做好记录；7、机电a、复核消火栓位置、配电箱位置、竖向管道位置，特别是在柱子周边；复核消防卷帘位置，是垂直帘还是侧向卷帘，是双道的还是单道的，卷帘箱高度，特别留意墙面上的排烟口；b、留意管线留洞位置，搞清楚管线的性质（雨水管、排水管、消防管、给水管），为与机电设计沟通做准备，有些管道是可以拆除的；c、留意风管标高和走向，搞清楚管道的性质（空调送回风、排风、排烟、新风、排油烟），为与机电设计沟通做准备，有些管道是可以拆除的；d、留意是否有煤气管道，一般管道为黄色，要特别在图纸上标注出来。注意：在所有的勘察内容整理完成后，需要把所有的信息反映到图纸之中，用云线标注出所有问题区域，并配合现场照片，力求直观、准确、完整的表达现状。好了，以上就是所有大型装饰工程项目中，关于勘察现场的含义、内容、方法、重点部位的介绍。现场勘察关乎项目的后期所有流程的顺利进行，是类似于“衣服的第一粒纽扣”的重要位置，相信对于它的重要性，你已经有了一个新的认知。本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~（文中部分图片源于网络，如有侵权，请联系小编）更多建筑结构、底图整理、幕墙收口知识！扫码联系客服↓图纸少踩坑，工地不翻车↑-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登陆设计得到网站

不开玩笑！梁上开孔到底怎么开？

dop设计（ID：dopdesign）原创作者丨dop设计编辑丨阿甘梁，是建筑的“脊梁”，每一根钢筋都承载着楼层与生命的重量。在室内设计里，我们习惯用造型、材质、灯光去表达美学，却常常忽略梁的存在。在梁上随意孔，一旦梁的有效截面被削弱，裂缝会在3～5年内沿孔周呈放射状蔓延，最终演变为无法逆转的结构性坍塌。因此，本期内容，我们来聊聊遇到梁我们应该怎么处理，主要从下面3点解读：1、什么是土建预埋管？2、梁上开孔需要注意哪些？3、梁上要怎么开孔？01.什么是土建预埋管？www.shejidedao.com丨联系VX：dop024回复“公众号”加群土建预埋管：从土建阶段开始就有装饰设计方参与进去，所以，对于暖通类的管道是前期都有沟通和接洽的。所以，在前期土建阶段会考虑后期装修时候二次机电的走管问题。加上层高只做到了2850mm，所以，会在土建阶段就预埋走管的空洞位。关于预埋管道是怎么做的，你看这几张图就明白了。当然，虽然说原则上能改管道不穿梁，尽可能不穿梁。但多数情况下，不得不面对梁上开孔的问题。梁都做好了，管道需要穿梁过，能不能开孔？什么情况下，开多大的孔比较合适？△你已经有20位好友，偷偷关注了dop设计△02.梁上开孔需要注意哪些？www.shejidedao.com丨联系VX：dop024回复“公众号”加群万不得已的情况下，在梁上开孔，一定要了解这些设计要点：△胡乱打孔的危害1、开孔大小：为防止打断钢筋，破坏结构，留下安全隐患。在主梁上开孔，孔径建议小于100mm，次梁孔径建议小于200mm。不管主梁次梁，要开孔的孔径＞100mm时，应找结构专业审核论证，把风险平摊掉。2、开孔位置：△梁施工现场图梁上开孔的位置可以分“上、中、下”。主流的说法是：“梁下部不能打”、“开孔尽量打中间，不会打到主钢筋”但真的是这样吗？△梁结构示意图当可视梁的高度小于35公分时，梁内的钢筋排布方式是下面这样的，所以，在梁中间开20公分的孔洞，是比较安全的。△次梁上开孔剖面示意图当可视度的高度大于35公分时，梁内的内部大概率就会存在腰筋，这样一来，我们很难判断腰筋的位置，也就不敢在中部贸然开孔这时有两个选择a、在贴近楼板的地方开孔b、选择在距离梁底7-8公分的地方开孔但是，在梁下的下部开孔，存在打断主钢筋的风险而上部位置打孔只有打断腰筋的风险，相对打断主筋的风险要小上一些。因此，在这种情况下，开孔则选择在上部开孔的风险相对较低。也因此才会有“梁下部不能打孔的说法存在”。也就是说，主流做法是对的~03.梁上要怎么开孔？www.shejidedao.com丨联系VX：dop024回复“公众号”加群了解了开孔的大小和位置后，也知道通用的钢筋排布原则是”两头密中间疏“。最后，在现场实操时，再配上“金属探测仪”，现场测量定位后再开孔。风险就会小很多。△现场通过金属探测仪确定开孔点位最后说一句，关于这个话题蛮有争议，保险起见，各位如果以后项目上遇到，最好可以找结构专业做个背书，也要安全一些。好了，今天关于梁上开孔的内容就聊到这里，希望对你有所启发不合理之处，也欢迎留言补充。最后，问题来了：如果实在没办法在梁上开孔来走管，那么，你还有什么方法来保证吊顶标高不被降低呢？欢迎在评论区一起交流讨论~好奇害死猫！原来这么多好友，都偷偷关注了dop设计！关注后在首页查看↓（文中部分图片源于网络，如有侵权，请联系小编）更多建筑结构、底图整理、幕墙收口知识！扫码联系客服↓图纸少踩坑，工地不翻车↑-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登陆设计得到网站

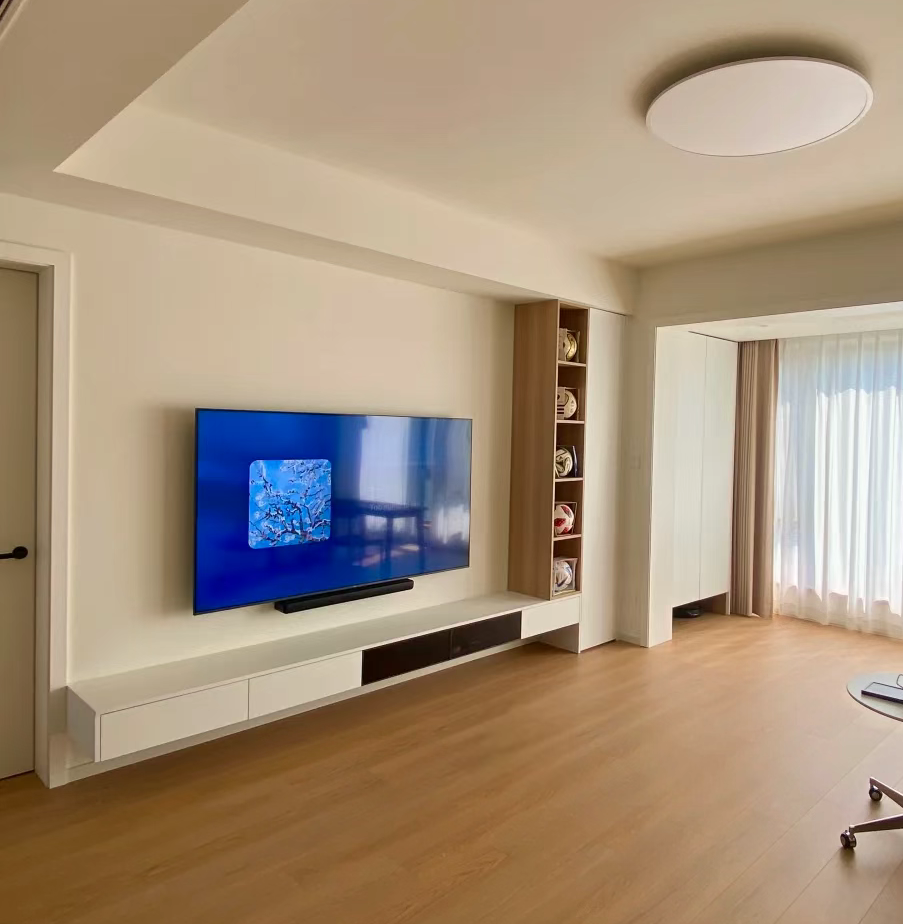

悬浮电视柜怎么安装？

dop设计（ID：dopdesign）原创作者丨dop设计编辑丨阿甘你一定见过上图这样的电视柜，悬空形式的电视柜既能安放设备和饰品同时又方便家庭卫生的打理，整体时尚美观造型感强。像这样高级感满满的悬空电视柜有哪些样式又是如何制作的呢？本期内容，我们将根据以下两点对悬空电视柜的结构做法进行解析：1、悬挑电视柜对墙体有什么要求？2、悬挑电视柜4种不同的安装方式！01.悬空柜对墙体有什么要求？www.shejidedao.com丨联系VX：dop024回复“公众号”加群悬空电视柜的固定都是和墙面连接的，为保证柜体的安全和稳固性对于墙体和连接构件是有要求的。如果是承重墙混凝土这类墙体，可以通过打膨胀螺栓将支架和墙面固定。△承重墙固定如果墙体是空心砖，局部掏空做实心砖或局部浇筑混凝土，再用对穿螺杆穿过锁住墙体固定。还可以用这种U形钢板支架，先和地面楼板生根固定，贴合墙面挑出拖住柜体。△U形钢板支架02.悬挑电视柜的几种不同的安装方式www.shejidedao.com丨联系VX：dop024回复“公众号”加群一、隐形支架固定先在墙面固定好基层背板，三角支架和插座点位位置提前开好孔。用膨胀螺栓固定三角支架和承重墙连接。套上柜体，再用自攻螺丝将柜体和三角支架锁住。安装滑轨和五金柜门。最后安装柜台饰面板，悬空柜体成品效果。二、挂式安装：基础的挂件分别固定在柜体侧边和墙面，安装的时候扣在一起固定。三、底部支架固定：最主要的还是加固，如果不用隐形支架，比较简单粗暴的方式，就是底部加支撑，会看到支架相应的悬挑效果会有影响。△底部做支架四、岩板/石材悬挑固定方式可以采用镀锌角钢、方通、三角架与墙面连接固定，岩板或石材套再钢架上。△效果展示好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~△关注公众号回复：【网红材料】领资料△《100多种网红施工工艺视频详解》扫码领取↓-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登陆设计得到网站

暗藏式管井门不同饰面如何做？

dop设计（ID：dopdesign）原创作者丨dop设计编辑丨阿甘在高端住宅、酒店、写字楼或商业综合体中，人们对公共空间的品质要求越来越高。一个锈迹斑斑的检修门或突兀的井盖，会给人“维护不善、管理粗糙”的第一印象。相反，经过精心设计的装饰井盖、暗藏式管井门能成为细节亮点，体现开发商或物业的用心。本篇文章将带你了解，暗藏式管井门不同饰面的节点做法和施工注意事项，主要拿常用的石材、木饰面、壁纸，3种饰面来举例，接下来我们逐一分析：1、管井石材门如何做？2、管井木饰面暗门如何做？3、管井壁纸暗门如何做？01.管井石材饰面如何做？www.shejidedao.com丨联系VX：dop024回复“公众号”加群管井石材暗门横向剖面节点放大图△管井石材暗门竖向剖面节点△施工注意点：1）管井门石材暗门高度根据设计方案而定并保证防火门能自由开启，石材暗门开启后应保证管井防火门90°开启；2）如管井防火门为双开门时，石材暗门也应该为双开石材暗门，做法参考单扇门；3）暗门钢骨架横向龙骨中间至少加一道斜撑，图中标注的钢龙骨尺寸均为最小尺寸，不能小于图中尺寸。02.管井木质暗门如何做？www.shejidedao.com丨联系VX：dop024回复“公众号”加群管井木质暗门节点横剖及放大图△施工注意点：1）管井门木质暗门高度根据设计方案而定并保证防火门能自由开启；木质暗门的宽度以必须保证管井防火门能90°开启为原则；2）如管井防火门为双开门时，木质暗门也应该为双开木质暗门，两扇门门缝间预设“企口”；3）木质暗门门扇内预埋20×40钢方管，并焊接成”口"字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面木饰面做法与周边木饰面相同，反面清漆喷涂，颜色与正面相同，无需木皮；4）木质暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；5）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；6）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。03.管井壁纸暗门如何做？www.shejidedao.com丨联系VX：dop024回复“公众号”加群施工注意点：1）管井门壁纸暗门高度根据设计方案而定并保证防火门能自由开启；壁纸暗门的宽度以必须保证管井防火门能90°开启为原则；2）壁纸暗门门扇内预埋20×40钢方管，并焊接成”口”字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面壁纸做法与周边壁纸相同，反面清漆喷涂，颜色与壁纸相同；3）壁纸暗门门扇四周和周边壁纸四周均应安装5mm厚不锈钢收口，并突出壁纸面3mm；4）如管井防火门为双开门时，壁纸暗门也应该为双开木质暗门，两扇门门缝间预设“企口”并同时安装5mm厚不锈钢收边；5）壁纸暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；6）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；7）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。管井的装饰不是“为了好看而好看”，而是在保证检修功能的前提下，让安全、美观、管理三者兼得。好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~《第45期丨CCD门施工节点图集》扫码领取↓△扫码找客服发送：CCD门△-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登陆设计得到网站

吊轨移门怎么做？

source：google.cndop设计（ID：dopdesign）原创作者丨dop设计编辑丨丽子吊轨移门，打破了传统门的安装限制，以其独特的魅力成为现代家居空间划分的优选方案。它不仅仅是一扇门，更是一种追求简洁、舒适与品质生活的态度。今天，我们就从以下几个方面来聊一聊吊轨移门：1、什么是吊轨移门？2、吊轨移门的设计要点3、吊轨移门的施工工艺01.什么是吊轨移门？www.shejidedao.com丨联系VX：dop024回复“公众号”加群source：google.cn1、概念吊轨移门，一种常见门的类型，是一种顶部安装轨道、底部无轨道的推拉门。通过门扇顶部的吊轮在上轨道滑动实现开闭，即门扇通过顶部吊轮悬挂在轨道上，滑动时吊轮沿轨道滚动，带动门扇移动。source：google.cn吊轨移门的组成部分通常为门扇、轨道、吊轮、五金配件以及门套等。门的重量主要由吊轮和轨道承担。2、特点source：google.cna、设计简洁大方，可与多种风格相融合，提升空间美观度；b、无地轨可避免轨道内藏污纳垢，方便清理地面；c、推拉顺畅安静，无障碍通行更安全；d、沿墙壁滑动，不需要额外开启空间，节省空间;e、承重有限，受外力作用大，安装要求高。02.吊轨移门的设计要点www.shejidedao.com丨联系VX：dop024回复“公众号”加群source：google.cn1、空间规划吊轨移门常用于客厅、卧室、书房、卫生间等空间，可作为隔断或门使用。在设计时，要根据空间的功能和布局，确定移门的安装位置和开启方向，确保移门开启时不会影响到其他家具或活动区域。source：google.cn2、门洞尺寸门洞的宽度和高度要根据移门的规格和使用需求来确定。一般来说，门洞的宽度应比移门的宽度大20~30mm，以便移门能够顺利滑动；高度则应与移门的高度相匹配，同时要考虑轨道的安装空间。source：SHUJI3、门扇尺寸门扇的尺寸要根据门洞的大小和使用功能来选择。常见的门扇宽度有800mm、1000mm、1200mm等，高度一般在2000mm左右。如果门洞较宽，可选择双扇或多扇移门，以增加空间的通透感和灵活性。source：SHUJI4、门扇材质常见的门扇材质有实木、玻璃、铝合金、PVC等。实木门扇具有自然的纹理和质感，隔音和保温性能较好，但价格较高且需要定期保养；玻璃门扇透明度高，能增加空间的通透感，但隔音和保温性能相对较差；铝合金门扇强度高、耐腐蚀，款式多样，价格适中；PVC门扇价格较低，但质感相对较差。source：SHUJI5、五金材质五金配件的质量直接影响到吊轨移门的使用效果和寿命。要选择质量好、性能稳定的五金配件，如吊轮、滑轨、锁具等。吊轮的材质和质量要符合门扇的重量和使用要求，以确保门扇的滑动顺畅；滑轨要具有良好的耐磨性和抗腐蚀性；锁具要选择安全可靠、易于操作的款式；在选择轨道材质时，要考虑其与门扇的匹配度以及安装环境的要求。source：SHUJI03.吊轨移门的施工工艺www.shejidedao.com丨联系VX：dop024回复“公众号”加群source：google.cn吊轨移门的施工工艺流程并不复杂，下面就来一起看看吊轨移门的施工工艺吧！其具体流程为：施工准备→测量定位→安装吊轨→安装门体→调整门体→安装五金配件→调试与清理1、施工准备检查图纸或产品说明是否完整、详细，施工前要确定好施工环境是否符合标准要求，做好检查及处理。同时，检查施工工具等是否准备齐全、施工人员是否做好技术交底等。source：google.cn2、测量定位准确测量门洞的宽度、高度，以及墙面的垂直度和水平度。根据设计图纸及现场测量情况确定安装位置，在门洞顶部标记轨道安装位置，保证轨道与门框平行并水平，并确保所有部件齐全适配。source：google.cn3、安装吊轨使用电钻在确定好的位置上打孔，然后将轨道固定件用螺丝固定在墙体或天花板上。打孔时要注意孔的深度和直径，确保螺丝能够牢固地固定固定件。source：google.cnsource：google.cn将第一根吊轨放置在轨道固定件上，调整好位置后，用电钻打入自攻螺丝将吊轨固定在固定件上。按照轨道的长度和门洞的尺寸，依次安装其他吊轨。source：google.cnsource：google.cn然后根据项目情况在轨道安装前、安装后进行顶面的装饰施工。4、安装门体将吊轮安装在门扇的顶部，确保吊轮能够顺畅地在轨道上滑动。安装时要注意吊轮的方向和位置，避免出现偏差。source：google.cn将安装好吊轮的门扇轻轻抬起，放入吊轨中。在放入过程中，要注意门扇的平衡，避免门扇倾斜或碰撞到轨道。source：google.cnsource：google.cn5、调整门体将门扇放入轨道后，使用水平尺和卷尺检查门扇的水平度和垂直度，检查门扇间的缝隙是否均匀，检查门扇的开合情况等。如有问题，及时进行调整。source：google.cn6、安装五金配件根据门扇的设计要求，在门扇上安装拉手、锁具等五金配件。安装时要注意五金件的安装位置和方向，确保使用方便。source：google.cn7、调试与清理对吊轨移门进行整体调试，检查门扇的开合、密封、锁具等是否正常工作。如有问题，及时进行调整和修复。清理施工现场的杂物和垃圾，保持施工现场的整洁。同时，对安装好的吊轨移门进行清洁，去除表面的灰尘和污渍。8、注意事项a、必须检查门洞的平整度和垂直度，确保误差在允许范围内。一般平整度和垂直度误差不超过2mm。b、安装过程中，要注意轨道之间的间距，一般轨道间距为门扇厚度加6mm左右。同时，要使用水平尺检查轨道的水平度，确保轨道安装平整。c、如果门扇开合不顺畅，可能是吊轮安装不正确或轨道不平整等原因造成的，需要及时进行调整。9、节点构造△节点构造解析source：华建△卫生间吊轨移门节点构造source：华建△卧室吊轨移门节点构造（本文部分图片来源于网络，版权归原作者所有）小结.www.shejidedao.com丨联系VX：dop024回复“公众号”加群好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~最后一张图，总结全文，拜了个拜~△点击保存，欢迎转发分享关注公众号回复：【网红材料】领资料！今日资料：《380套各类门的施工节点合集》扫码领取↓-End-如有帮助，还请点赞、在看、转发支持一下文中部分图片源于网络，如有侵权，请联系小编~加dop024，领“dop设计大礼包”更多设计干货，请登陆设计得到网站
