对设计师而言，方案落地且完成度高，最关键的还是节点设计，设计师不仅要知道节点的构造、图纸表达还要让工人看懂，但节点构造一直是最让人头痛的环节。

所以今天我们来看看，顶面、墙面、地面三个空间中最常用的节点构造：

1、各种吊顶工艺节点构造

2、各种墙面工艺节点构造

3、各种地面工艺节点构造

ps：文末附墙顶地CAD节点大样图合集（dwg），本期内容非常非常的多！建议先收藏再阅读（真的多）

 1、纸面石膏板吊顶

工艺说明：

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；

b.Φ8吊筋和配件固定50或75主龙骨；中距900mm；

c.依次固定50副龙骨;

d.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；

e.满刮2厚面层腻子；

f.涂料饰面。

2、金箔吊顶

工艺说明:

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；

b.Φ8吊筋和配件固定50或60主龙骨；中距900mm；

c. 依次固定50副龙骨；

d. 双层9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定封底；

e. 满批耐水腻子,带灯打磨；清油封底此时最好用生漆，不要用胶水。胶水贴的金箔比较死板，僵硬；

f.用宣纸贴在生漆表面，用棉麻布裹棉花轻轻拍打.反复换3-4次宣纸；

g. 一人贴另一人用棉麻布裹棉花不断拍打,再结合羊毛刷来回清扫；

h. 待全部干燥后上一层明油。

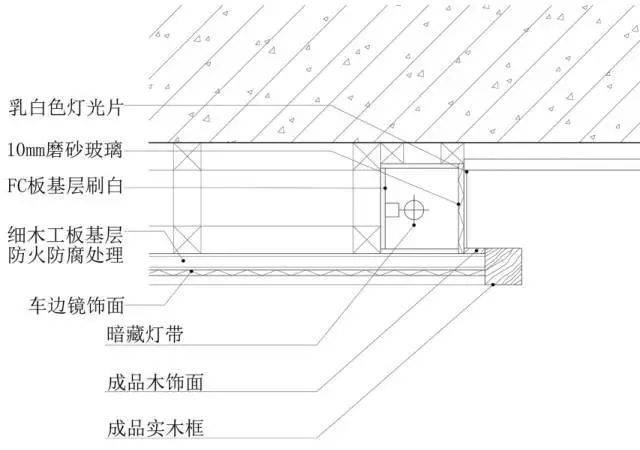

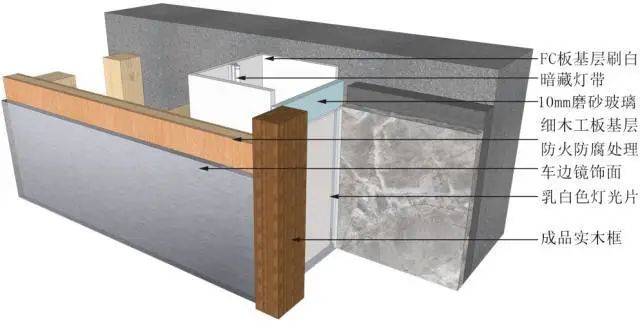

3、木饰面与镜子

工艺说明:

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；

b.Φ8吊筋和配件固定50或60主龙骨；中距900mm；

c. 依次固定50副龙骨；

d.木工板基层，表面粘贴9.5或12厚纸面石膏板，用自攻螺钉或枪钉固定;

e.放线，打中性硅胶，粘贴镜子免钉胶打法需根据镜子自重,不能杂乱打胶粘贴后需用固定物固定24小时候后方可拿走固定物。

4、不锈钢吊顶

工艺说明：

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；

b.Φ10吊筋和配件固定50或60主龙骨；中距900mm；

c.依次固定50副龙骨；

d.逐步干挂安装不锈钢，点焊时需考虑间隙缝;

f.根据不锈钢设计情况，基层也可加方管固定。

5、木饰面吊顶

工艺说明：

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；

b.φ8吊筋和配件固定50或60主龙骨；中距900mm；

c.依次固定50副龙骨；

d.18mm厚木工板或多层板基层用自攻螺钉与龙骨固定；

e.根据木饰面自身情况选择相适应的挂条，背面打胶，安装;

f.进行油漆修补。

6、亚克力吊顶

工艺说明:

a.轻钢主、副龙骨基层制作；

b.灯箱处制作木基层用自攻螺丝固定于龙骨上；

c.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；

d.满刮2厚面层耐水腻子；

e.涂料饰面；

f.安装亚克力板，与边角处留2mm距离方便检修。

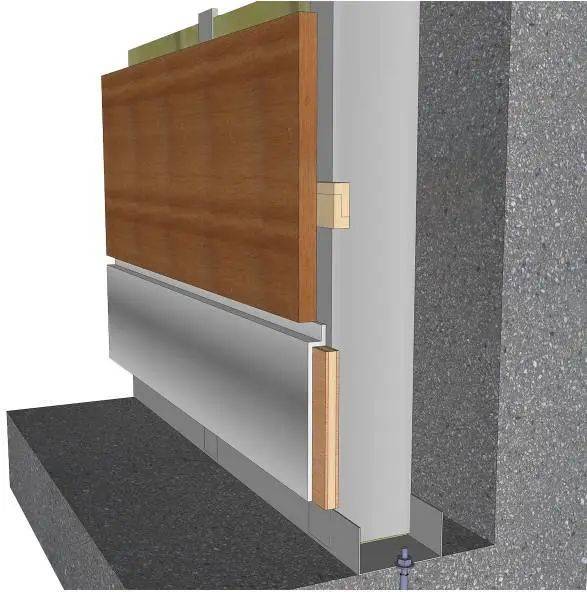

7、木饰面与茶镜收口

8、硅钙板吊顶

9、玻璃固定

10、乳胶漆与石材收口

11、乳胶漆与玻璃收口

12、风口与金属板相接

▲ 风口与金属板相接三维图示意图

工艺说明：

a.根据图纸确认风口的大小和位置;

b.根据开好的风口与吊顶的高度确认帆布的大小长短;

c.安装空调系统风管;

d.龙骨的安装;

e.风口的安装。

13、玻璃隔断与铝板相接

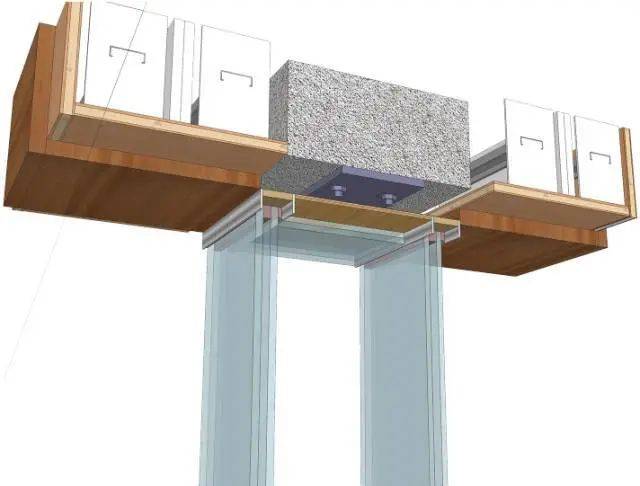

▲ 玻璃隔断与铝板相接三维图示意图

工艺说明：

a.在顶棚和地面弹出玻璃隔断的位置线;

b.安装固定下部的锚固件;

c.再完成隔断上部的安装;

d.中间填满橡皮垫或填充剂;

e.最后用密封胶密封。

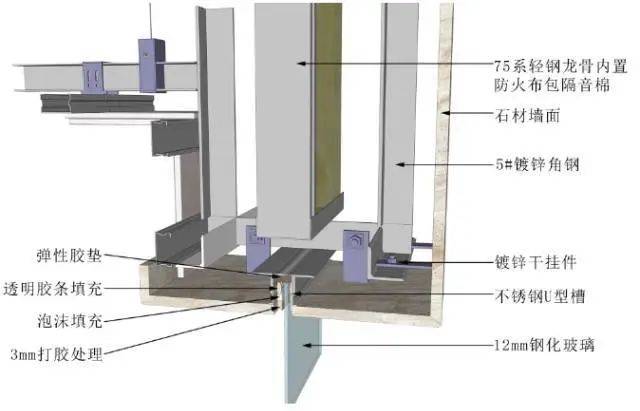

14、窗帘盒与玻璃幕墙相接

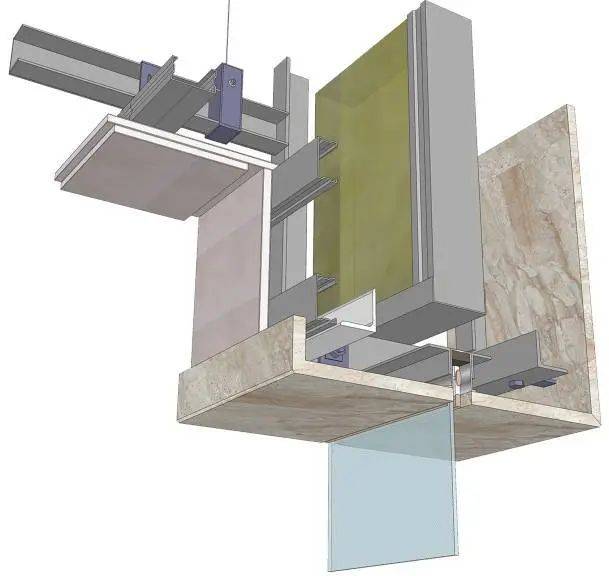

▲ 窗帘盒与玻璃幕墙收口节点三维图示意图

工艺说明：

a.龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍;

b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm;

c.18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定;

d.9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定;

e.满批耐水腻子三度;

f.乳胶漆涂料饰面。

15、暗藏灯带窗帘盒

▲ 暗藏灯带窗帘盒三维图示意图

工艺说明：

a.龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍;

b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm;

c.18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定;

d.9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定;

e.满批耐水腻子三度;

f.乳胶漆涂料饰面。

16、木饰面与钢结构圆柱相接

▲ 木饰面与钢结构圆柱相接三维图示意图

工艺说明：

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；

b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；

c.9mm厚多层板刷防火涂料三度，用自攻螺丝与龙骨固定；

d.木饰面采用挂条固定；

e.加工定制内经300mm，外径350mm成品木饰面线条，与木饰面固定。

17、纸面石膏板与钢结构圆柱相接

▲ 纸面石膏板与钢结构圆柱相接三维图示意图

工艺说明：

a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；

b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；

c.加工定制成品石膏线条，内经300mm，外径450mm,预留20*10的凹槽；

d.9.5mm厚纸面石膏板与成品石膏线条用自攻螺丝与龙骨固定；

e.满批耐水腻子三度；

f.乳胶漆涂料饰面；

Ps:留20*10的凹槽

ps：文末附墙顶地CAD节点大样图合集（dwg），本期内容非常非常的多！建议收藏（真的多）

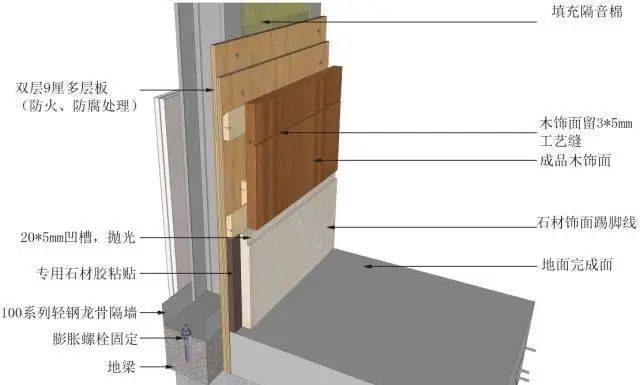

1、石材与木饰面

工艺说明:

a.施工工序

准备工作--现场放线--材料加工--基层处理--轻钢龙骨隔墙制作--木饰面基础固定--石材专用AB胶--铺贴石材--成品木饰面安装--完成面处理。

b.用料分析

1)选用指定加工石材20mm倒角20*5mm;

2)定制成品木饰面基础材料多层板;

3)用石材专AB胶铺贴;

4)木饰面基础需做三防处理;

5)石材需做六面防护。

c.完成面处理

1) 保证石材与木饰面拼接缝完整石材做抛光处理；

2)用专用保护膜做成品保护。

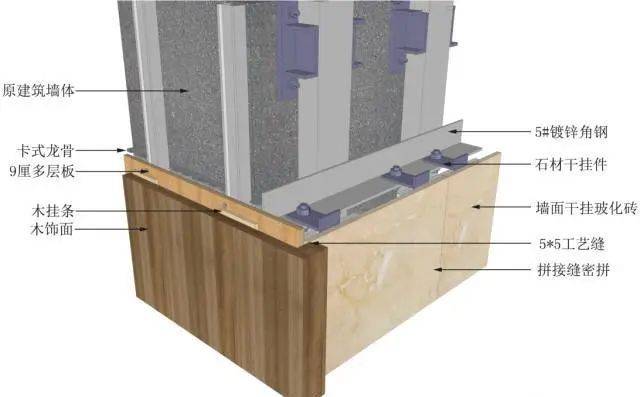

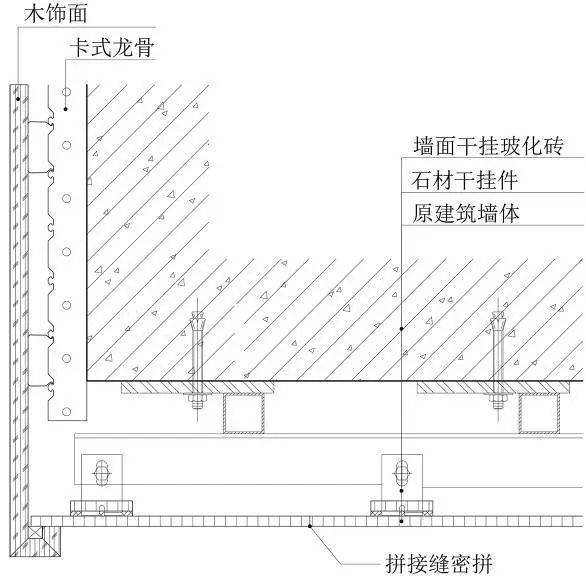

2、墙砖与木饰面

工艺说明：

a.施工工序

准备工作--现场放线--材料加工--基层处理--木饰面基础固定--墙砖干挂结构框架固定--干挂墙砖--成品木饰面安装--完成面处理。

b.用料分析

1)选用指定墙砖;

2)定制成品木饰面、基础材料木龙骨;

3)用墙砖专用胶干挂;

4)木饰面与墙砖接口用实木线条收口。

c.完成面处理

1)保证墙砖与木饰面拼接缝完整墙砖做擦缝处理;

2)用专用保护膜做成品保护.

3、木饰面与玻璃

工艺说明:

a.施工工序

准备工作--现场放线--材料加工--基层处理--龙骨调平--木工板基层--黏贴玻璃--干挂木饰面--完成面处理。

b.用料分析

1)选用玻璃10mm；

2)选用12mm木饰面；

3)木饰面选用9厚干挂件；

4)银镜车边处理；

5) 自攻螺丝点需做防锈处理。

c.完成面处理

1)木饰面面层修补、保洁；

2)用专用保护膜做成品保护。

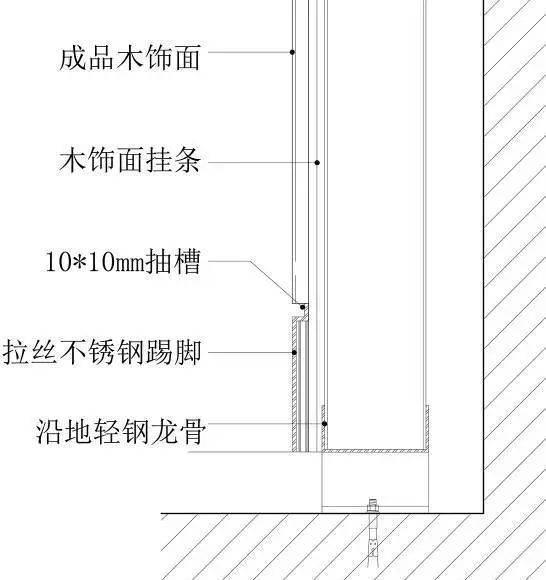

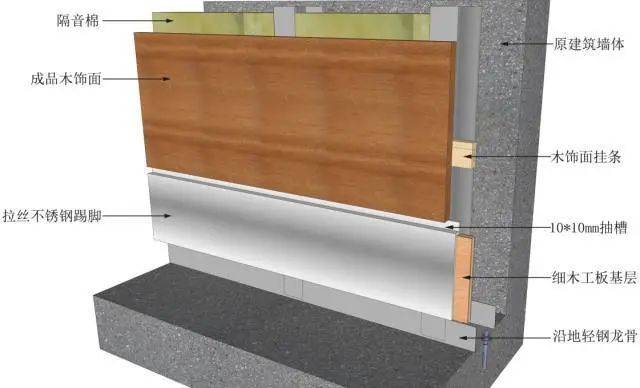

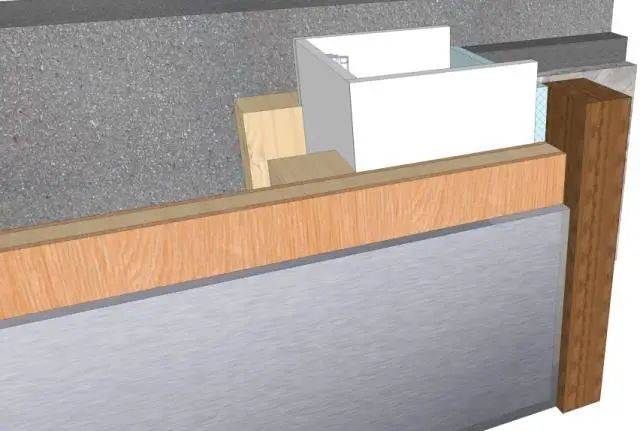

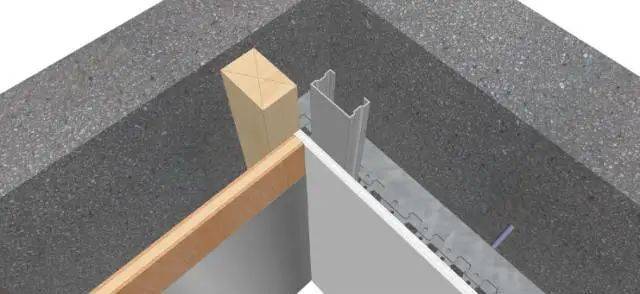

4、 玻璃与不锈钢

工艺说明:

a.施工工序

准备工作--现场放线--材料加工--基层处理--轻钢龙骨结构框架固定--细木工板基层--成品镜子安装--完成面处理。

b.用料分析

1)踢脚专用干挂配件；

2)选用指定木基层加工、固定框架；

3)用专用粘结剂固定安装不锈钢；

4)安装时不锈钢折边需平直。

c.完成面处理

用专用保护膜做成品保护

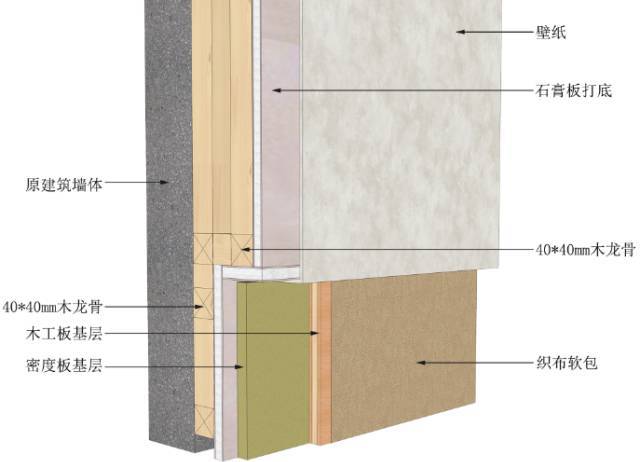

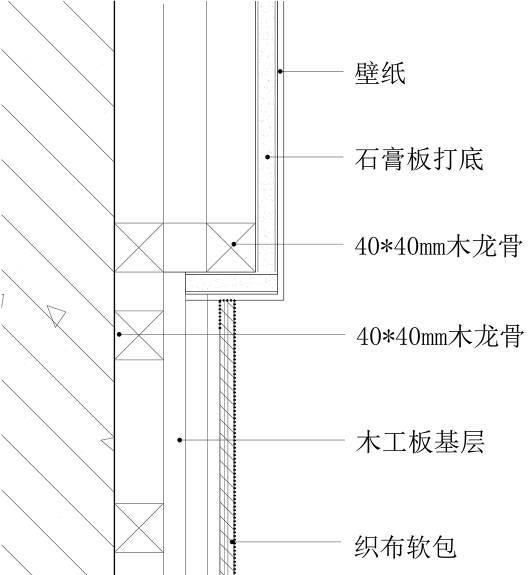

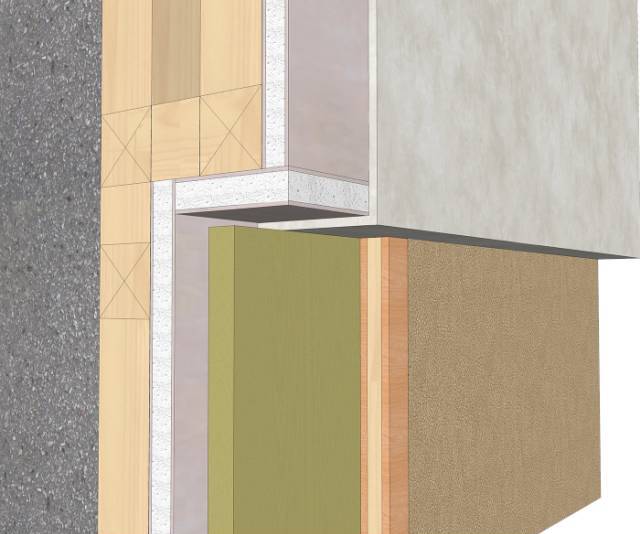

5、软硬包与墙纸相接

工艺说明:

a.施工工序

准备工作--现场放线--材料加工--基层处理--木龙骨调平--木工板基层--石膏板基层--壁纸黏贴--成品软硬包安装--完成面处理。

b.用料分析

1)木龙骨三防处理；

2)木工板基层三防处理；

3)用专用胶安装壁纸；

4)安装时先贴墙纸在装软硬包。

c.完成面处理

用专用保护膜做成品保护。

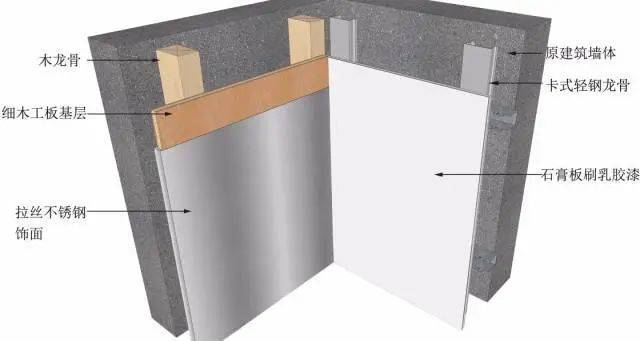

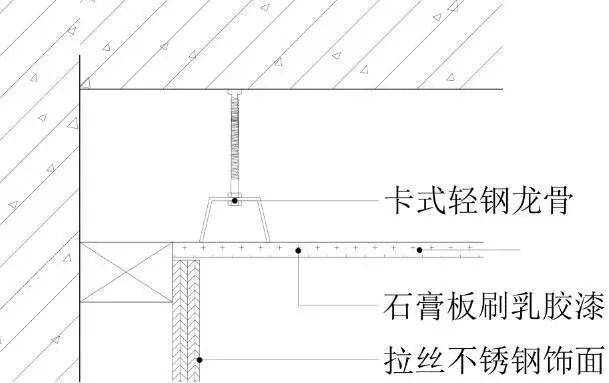

6、乳胶漆与不锈钢

工艺说明:

a.施工工序

准备工作--现场放线--材料加工--基层处理--卡式龙骨结构框架固定--纸面石膏板基层--细木工板基层--不锈钢安装--完成面处理。

b.用料分析

1)卡式龙骨调平；

2)细木工板基层三防处理；

3)石膏板钉眼防锈处理；

4)不锈钢折边平直；

5)不锈钢撞墙面乳胶漆。

c.完成面处理

用专用保护膜做成品保护。

7、陶瓷与马赛克

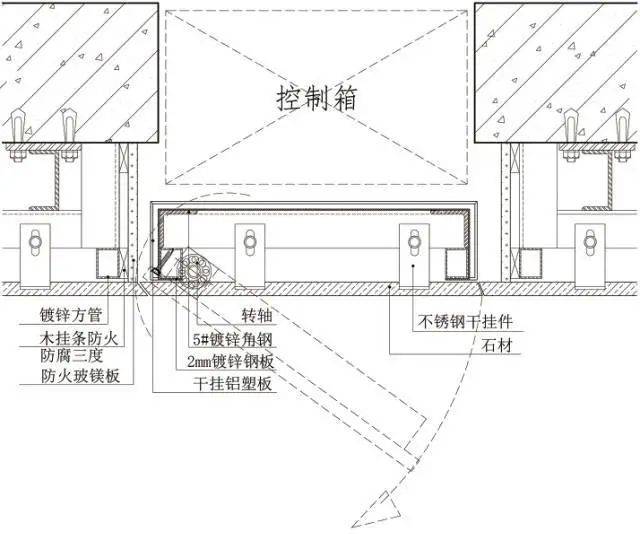

8、石材暗门工艺做法

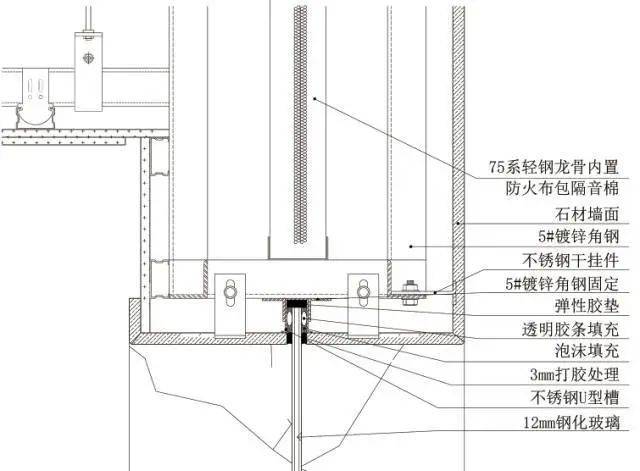

9、玻璃窗户与墙面相接

10、石材隔墙工艺做法

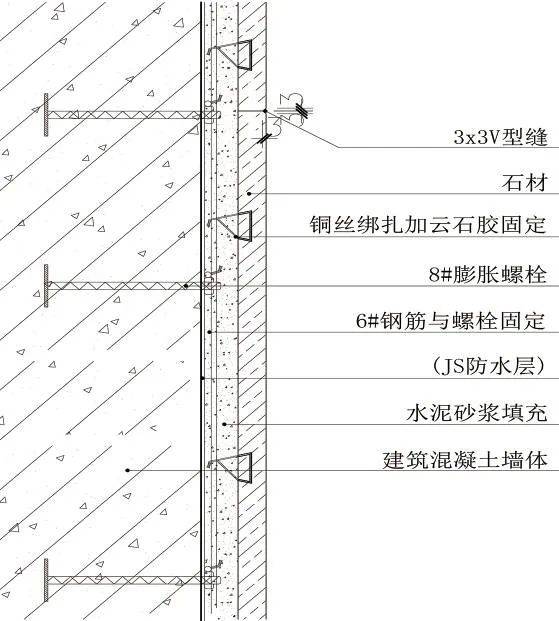

11、石材与混凝土墙相接

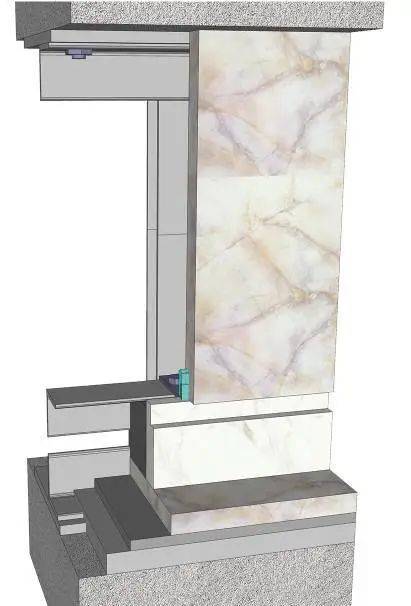

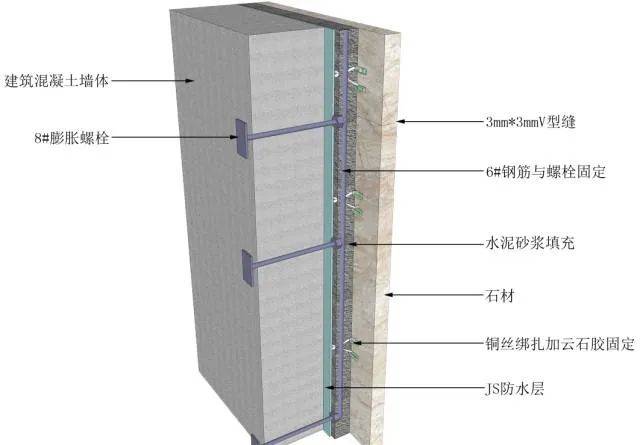

▲ 石材与混凝土墙相接三维示意图

工艺说明：

a.墙面做JS防水层;

b.选用石材18mm,均经过六面防护、晶面处理;

c.塑造石材造型，上下口做3mm倒角;

d.石材安装前进行打9眼，方便铜丝固定(上下共4个眼）;

e.钢筋与石材固定;

f.土建墙体固定膨胀螺栓;

g.钢筋于螺栓固定，钢筋成网状;

h.铜丝栓绑与钢筋网;

i.石材与墙体之间填充水泥砂浆，即灌浆。

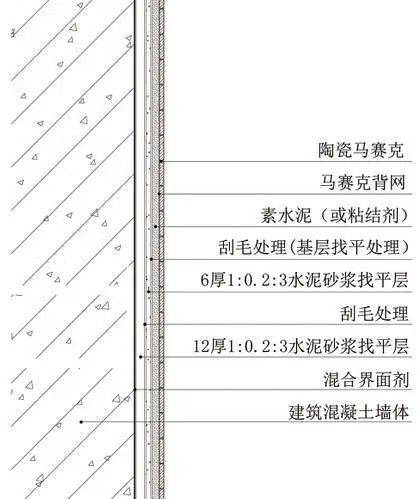

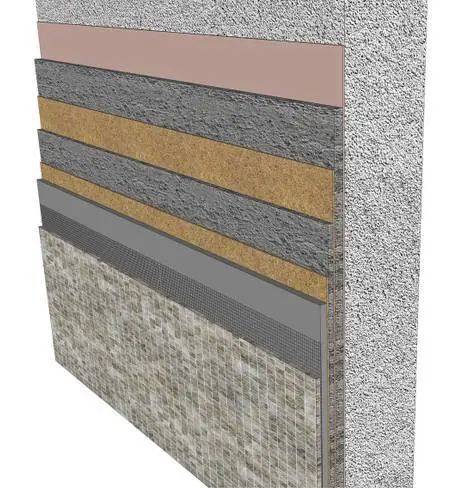

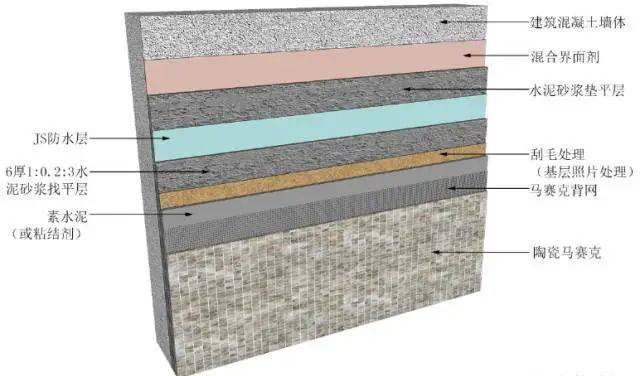

12、陶瓷马赛克隔墙工艺做法

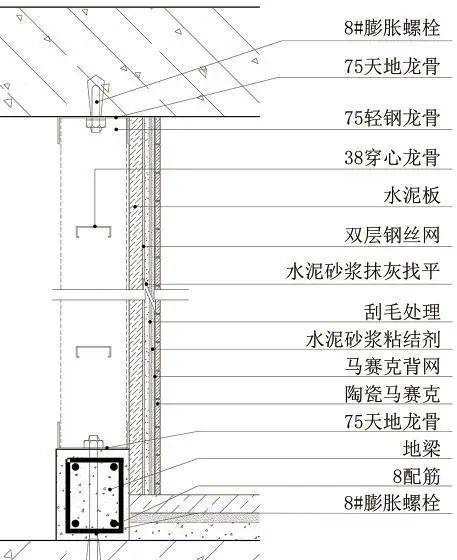

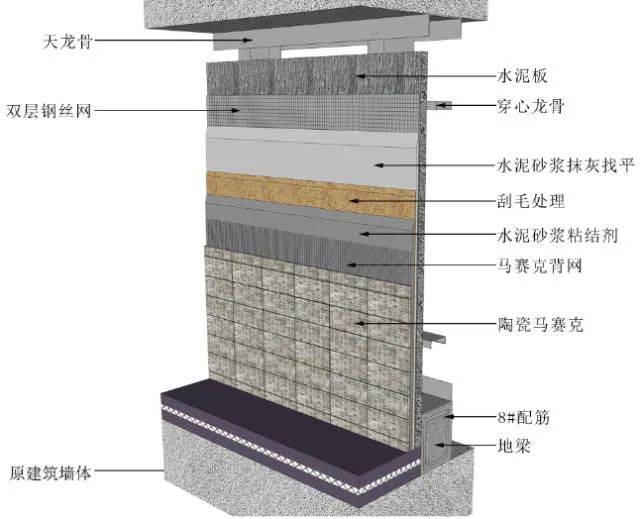

▲ 陶瓷马赛克隔墙工艺做法三维示意图

工艺说明：

a.选用马赛克，表面平整、尺寸正确、边棱整齐;

b.上下固定75天地龙骨，上38穿心龙骨完成基层施工;

c.固定水泥板，上双层钢丝网;

d.水泥砂浆抹灰找平处理，一定保证平整度;

e.刮毛处理，保证粘结层的附着力;

f.铺贴马赛克，完成施工;

g.揭纸、调缝、擦缝。

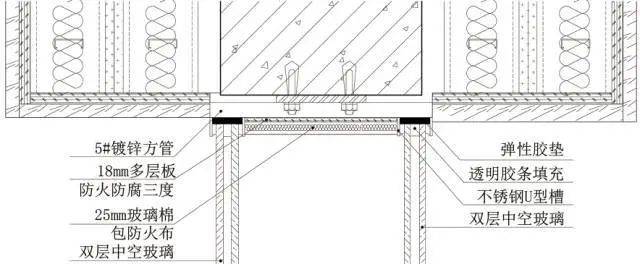

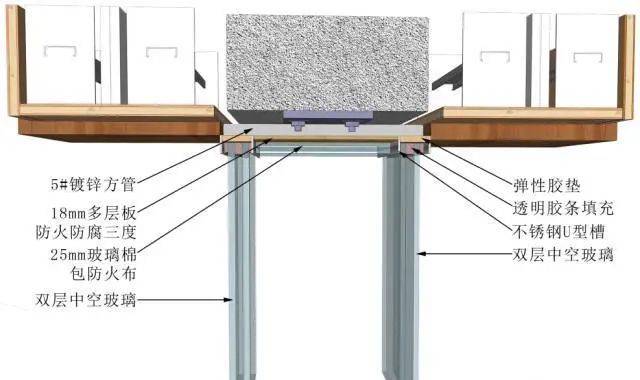

13、玻璃窗户与墙面相接

▲ 玻璃窗户与墙面相接三维示意图

工艺说明：

a.玻璃物料选样，无划痕，无损伤;

b.钢架基层预埋;

c.U型槽的焊接安装;

d.弹性胶垫填充;

e.安装玻璃，透明胶条填充;

f.收口处3mm打胶处理;

g.清理，保护。

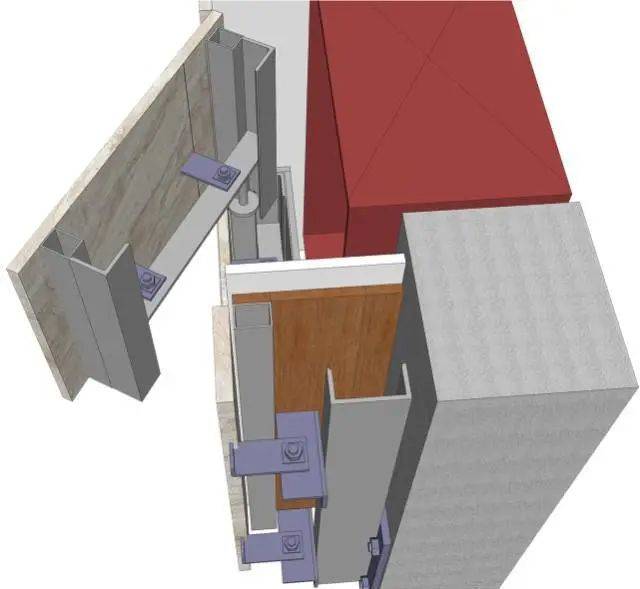

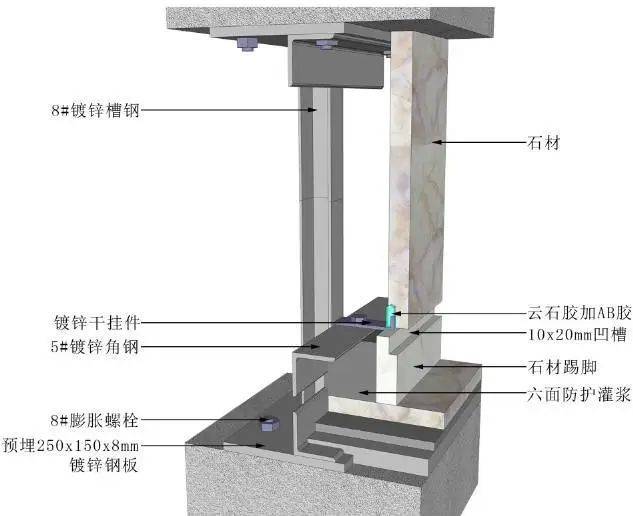

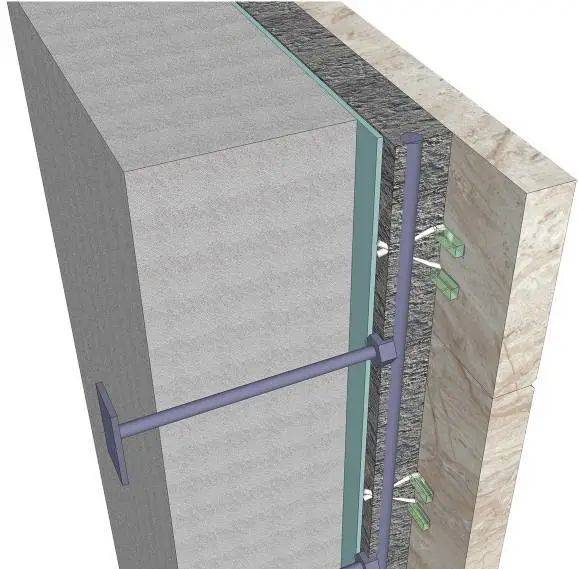

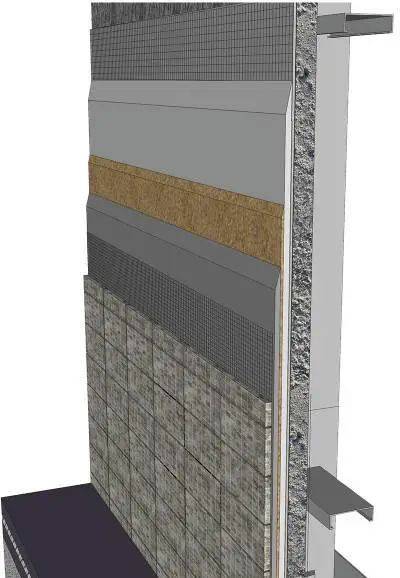

14、加气块墙石材干挂

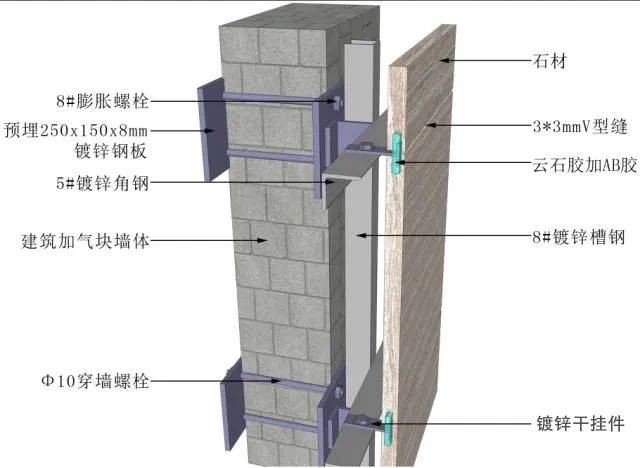

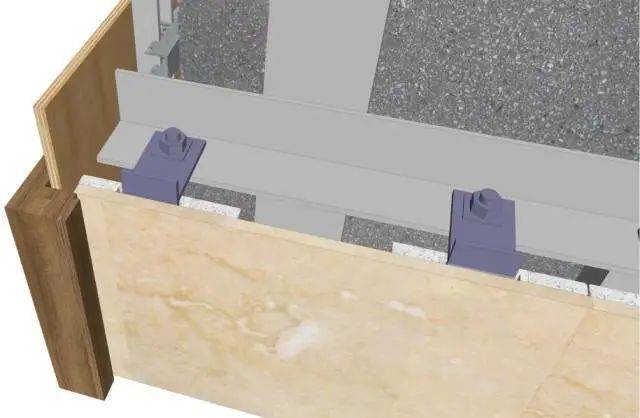

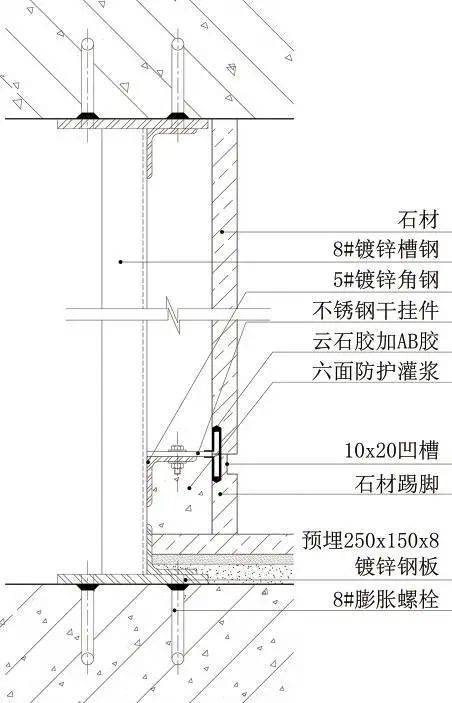

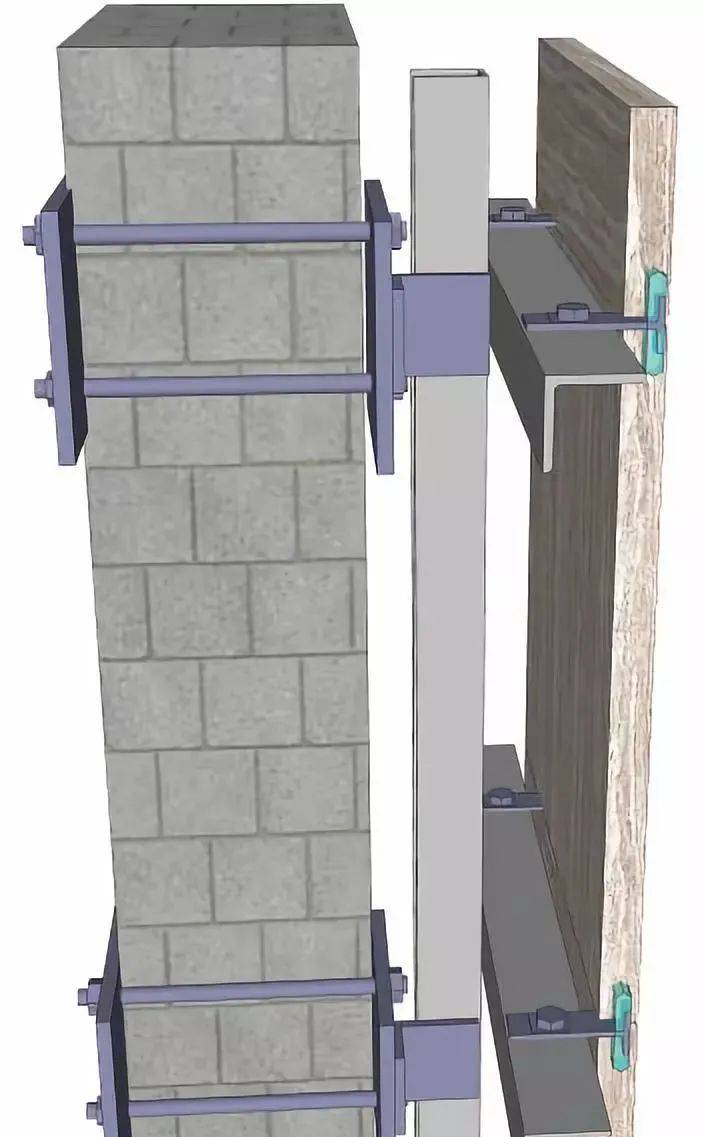

▲ 加气块墙石材干挂三维示意图

工艺说明：

a.选用石材18mm,均经过六面防护、晶面处理;

b.塑造石材造型，上下口做3mm倒角;

c.加气块墙体固定镀锌钢板，一般用8#穿墙螺栓固定;

d.在干挂件无法满足造型的需求下，采用满焊5#角钢转接件，以调整完成面与墙体的间距;

e.满焊8#镀锌槽钢竖向;

f.满焊5#镀锌角钢横向龙骨;

g.固定不锈钢干挂件;

h.固定不锈钢干挂件,AB胶固定石材，完成安装;

i.近色云石胶补缝，水抛晶面。

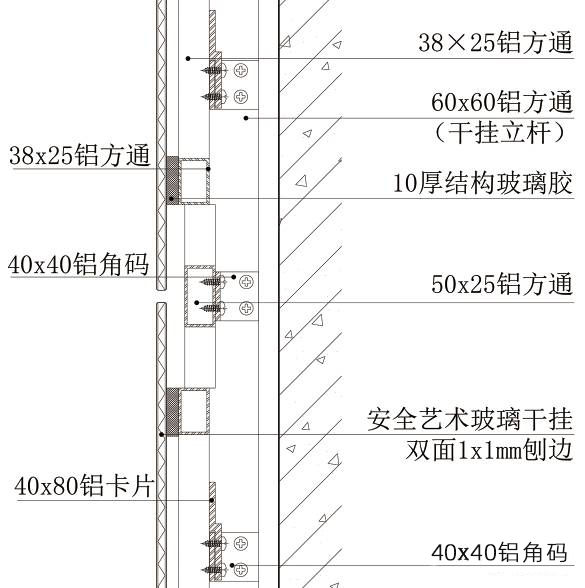

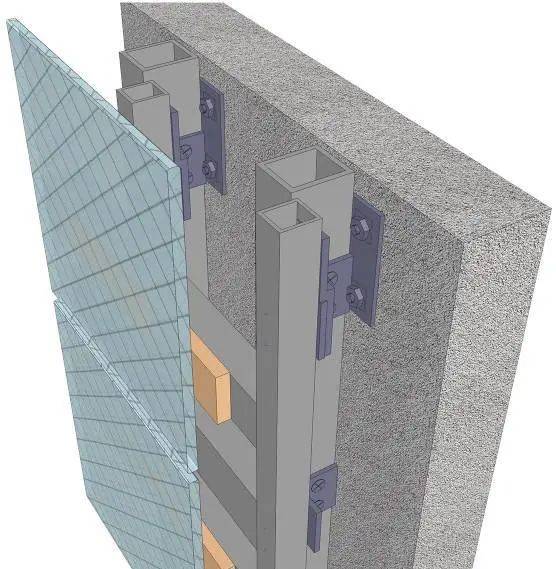

15、艺术玻璃与墙面相接做法

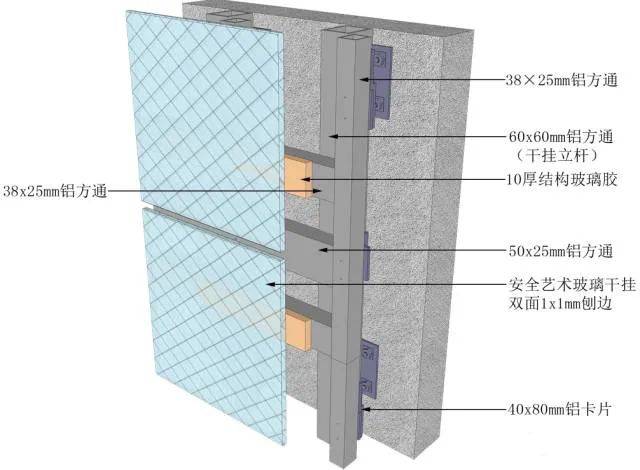

▲ 艺术玻璃与墙面相接做法三维示意图

工艺说明：

a.玻璃物料选样，无划痕，无损伤;

b.钢架基层预埋;

c.钢架基层焊接;

d.使用结构胶安装艺术玻璃;

e.安装完成，清理，保护。

16、木龙骨干挂木饰面墙面做法

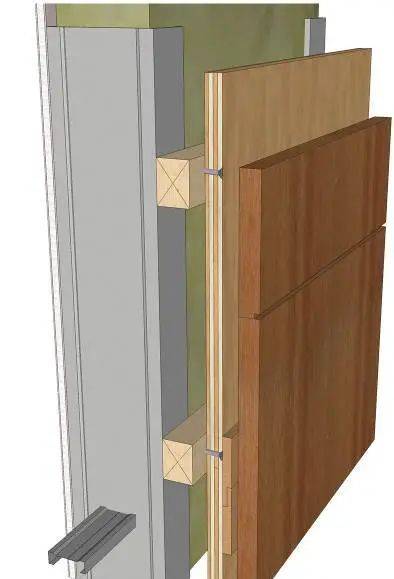

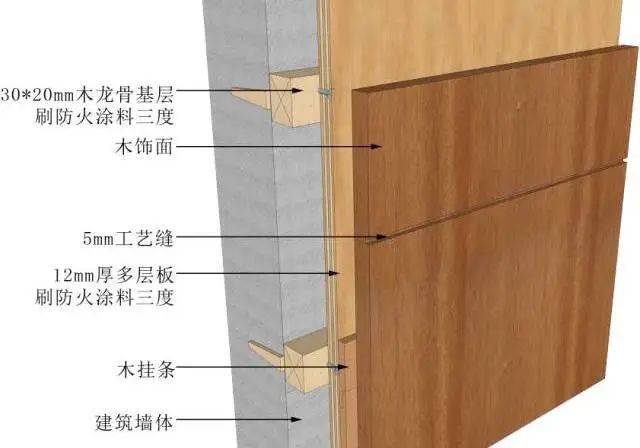

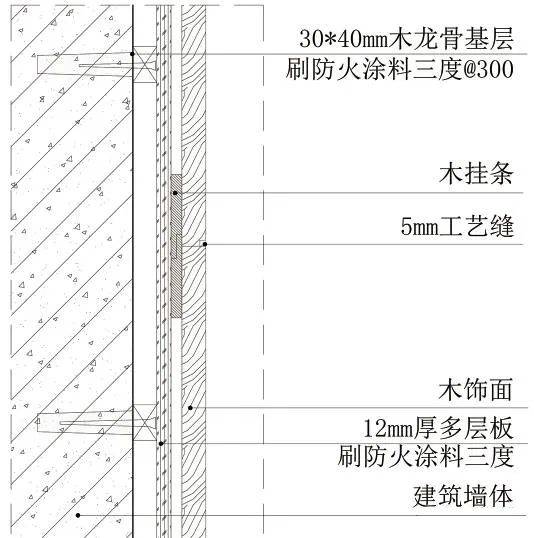

▲ 木龙骨干挂木饰面墙面做法三维示意图

工艺说明：

a.30*40mm木龙骨中距300mm，刷防火涂料三度,用钢钉与木桢固定，木桢固定在混凝土墙体内;

b.12mm厚多层板基层找平处理，用钢钉与木龙骨固定,刷防火涂料三度;

c.木挂条中距300mm，用枪钉与多层板固定,木挂条背面刷胶,且刷防火涂料三度;

d.木挂条背面刷胶与木饰面用枪钉固定;

e.木饰面卡件安装，木饰面平整度调整。

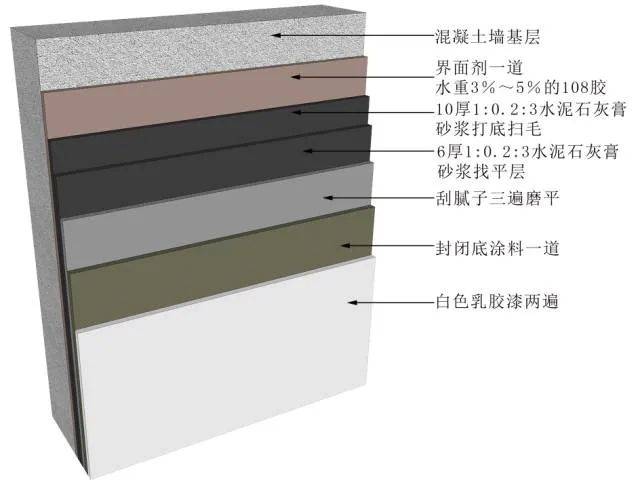

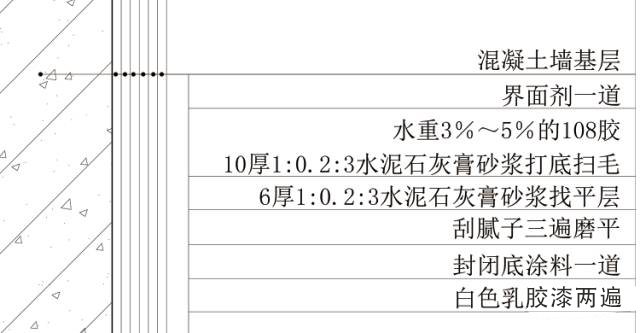

17、混凝土隔墙乳胶漆类做法

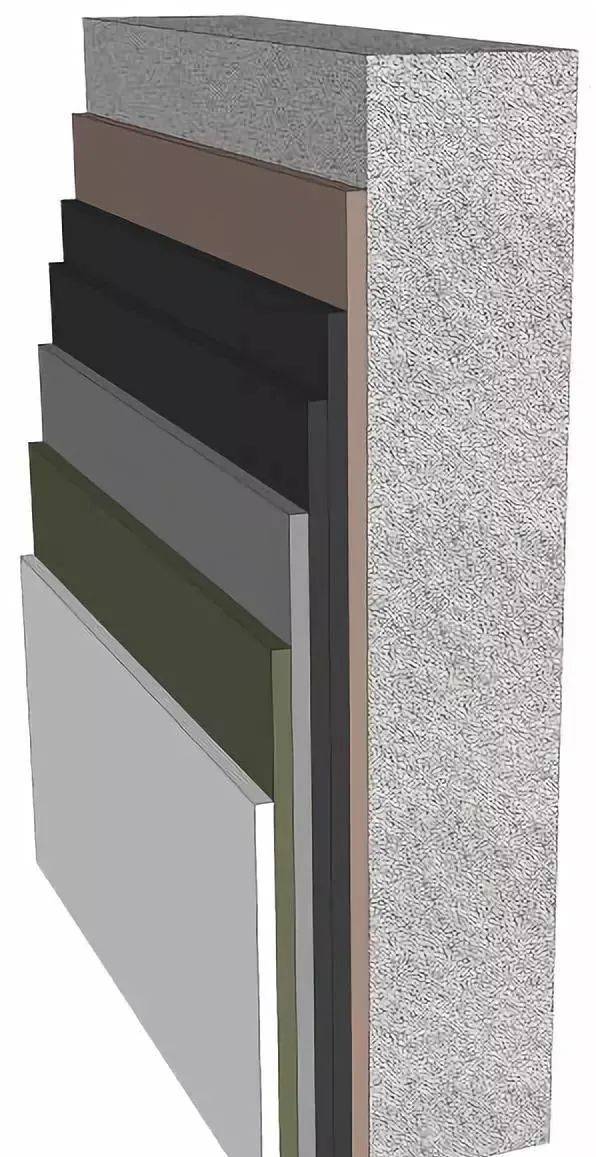

▲ 混凝土隔墙乳胶漆类做法三维示意图

工艺说明：

a.混凝土隔墙表面清除干净,墙面滚涂界面剂一遍，素水泥浆一道内掺水重3％～5％的108胶;

b.10厚1:0.3:3水泥石灰膏砂浆打底扫毛;

c.6厚1:0.3:2.5水泥石灰膏砂浆找平层;

d.满刮三遍腻子(内掺水重3％～5％的108胶);

e.封闭底涂料一道,待干燥后找平、修补、打磨;

f.第三遍涂料滚刷要均匀，滚涂要循序渐进，最好采用喷涂。

ps：文末附墙顶地CAD节点大样图合集（dwg），本期内容非常非常的多！建议先收藏再阅读（真的多）

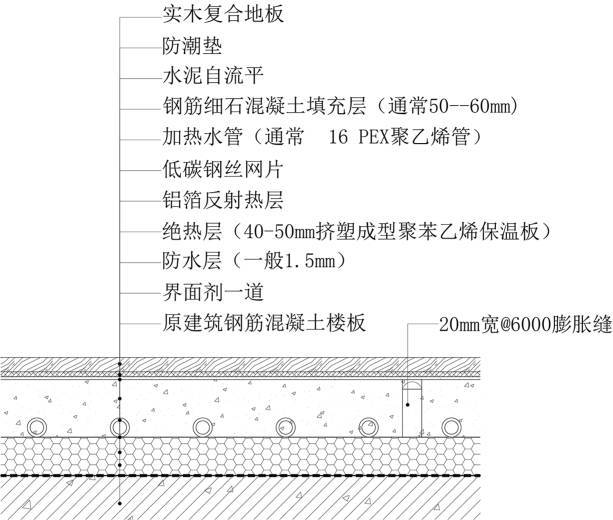

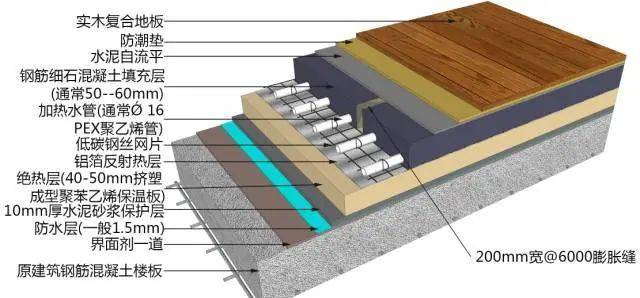

1、实木复合地板安装

工艺说明:

a.木地板品种与规格由设计人定，并在施工图中注明；

b.木地板在粘铺前先在背面涂氟化钠防腐剂，再涂粘结剂；

c.设计要求燃烧性能为B1级时，应按消防部门有关要求加做相应的防火处理。

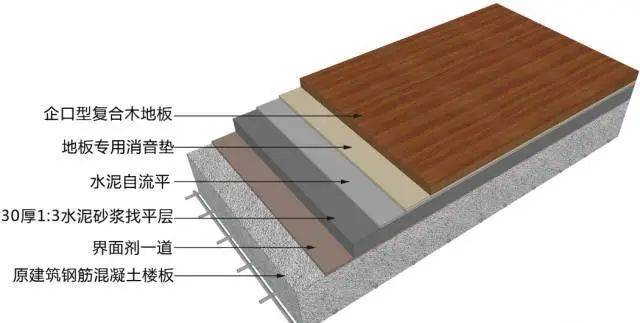

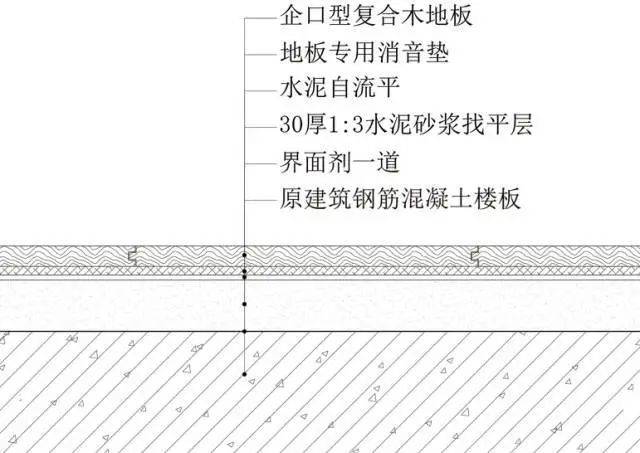

2、复合地板安装

工艺说明:

a.原建筑钢筋混凝土楼板；

b.30厚1:3水泥砂浆找平层；

c.水泥自流平；

e.地板专用消音垫；

f.企口型复合木地板。

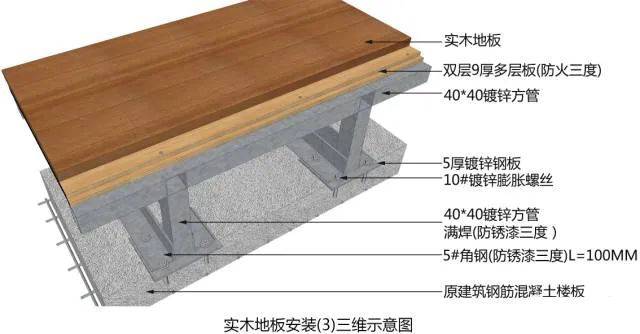

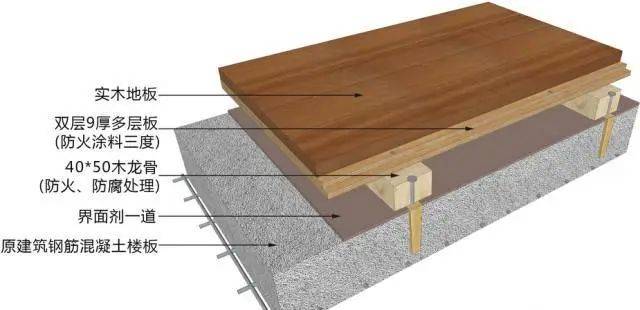

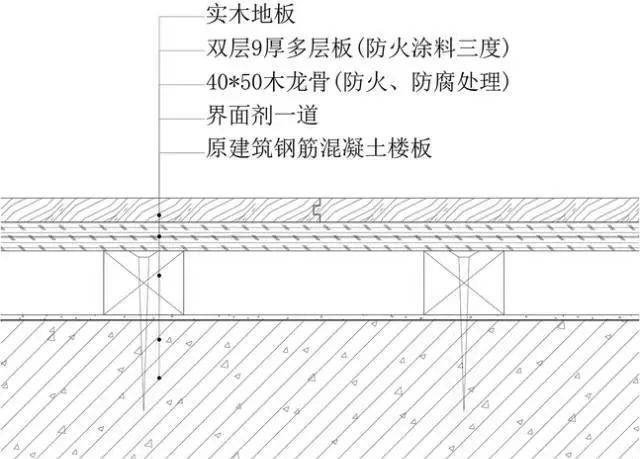

3、实木地板安装

工艺说明:

a.刷油漆（地板成品已带油漆者无此道工序）；

b.30厚1:3水泥砂浆找平层；

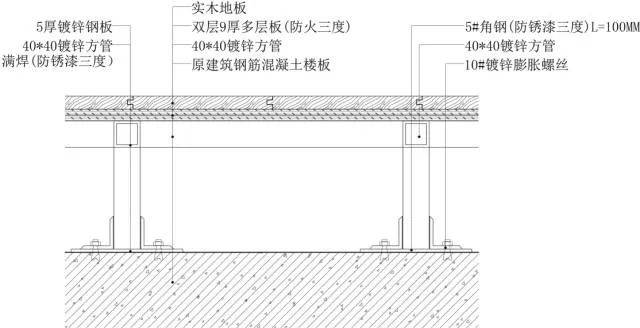

c.40*50木支撑（满涂防腐剂）中距800，两端头及底面用专用“实木地板胶”粘剂与龙骨和木垫块粘牢；

d.双层9厚多层板背面满刷防腐剂。

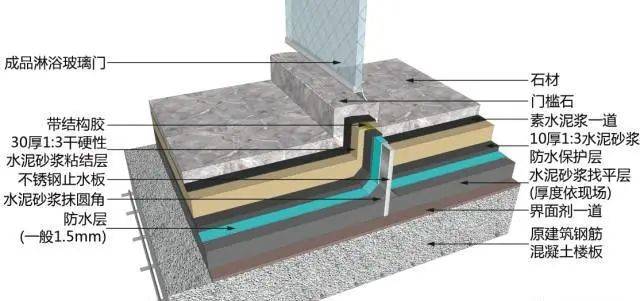

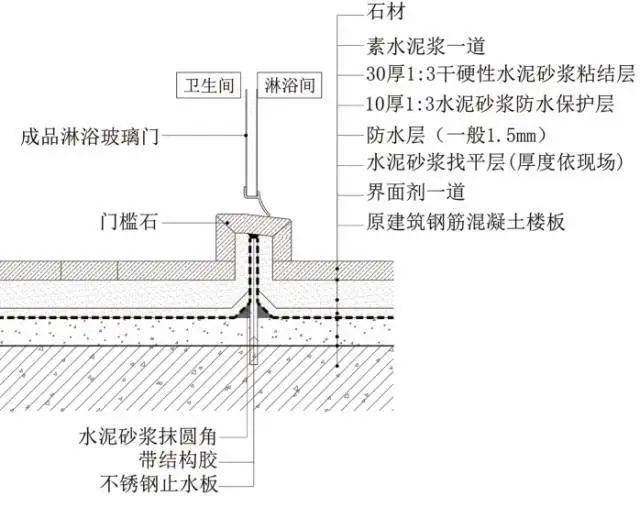

4、淋浴间地坎工艺

工艺说明:

a.原建筑钢筋混凝土楼板；

b.30厚1:3水泥砂浆找平层;

c.1.5厚JS或聚氨酯涂膜防水层;

d.10厚1:3水泥砂浆防水保护层;

e.30厚1:3干硬性水泥砂浆粘结层；

f.不锈钢止水板;

g.带结构胶;

h.石材(六面防护)。

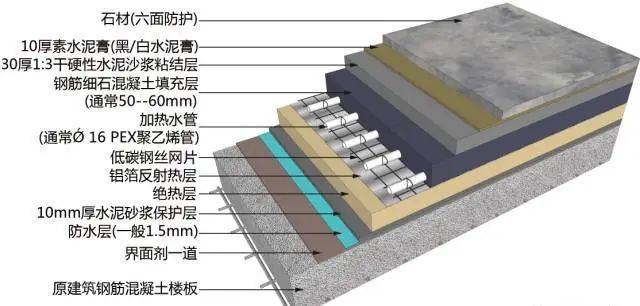

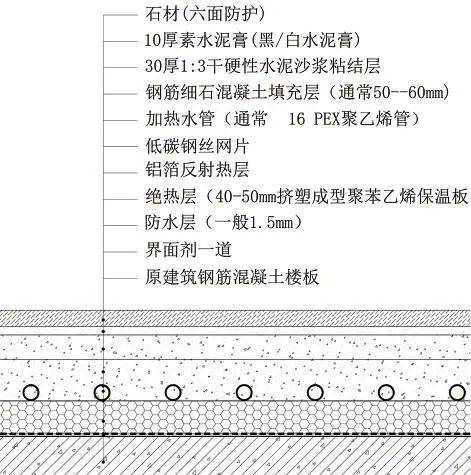

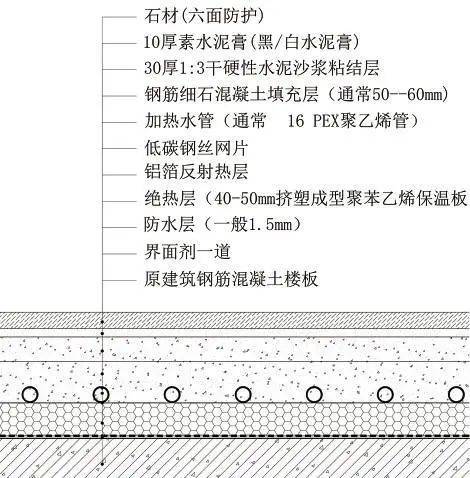

5、淋浴间石材铺贴工艺

工艺说明：

a.原建筑钢筋混凝土楼板；

b.20厚1:3水泥砂浆找平；

c.1.5厚JS或聚氨酯涂膜防水层；

d.40厚聚苯乙烯泡沫塑料保温层；

e.铺真空镀铝聚脂薄膜(或铺玻璃布基铝箔贴面层)绝缘层；

f.铺18号镀锌低碳钢丝网,用扎带与加热管绑牢；

g.加热管；

h.50厚C20细石混凝土垫层，Φ6钢筋@150，随打随平(表面开伸缩缝)；

i.30厚1:3干硬性水泥沙浆粘结层；

j.10厚素水泥膏(黑/白水泥膏)；

k.石材(六面防护)。

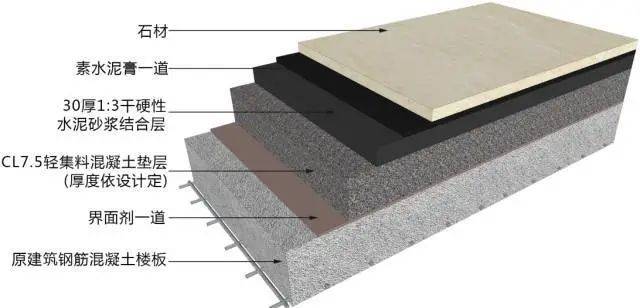

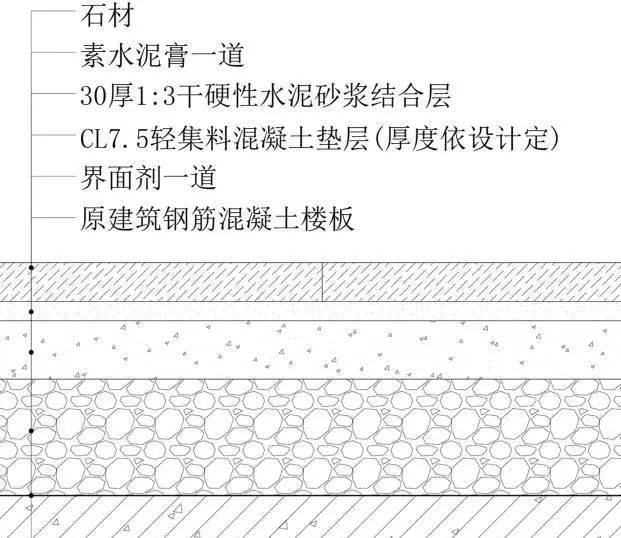

6、石材铺贴工艺

工艺说明:

a.原建筑钢筋混凝土楼板;

b.CL7.5轻集料混凝土垫层(厚度依现场实际)；

c.30厚1:3水泥砂浆找平层;

d.30厚1:3干硬性水泥砂浆粘结层；

e.石材(六面防护)。

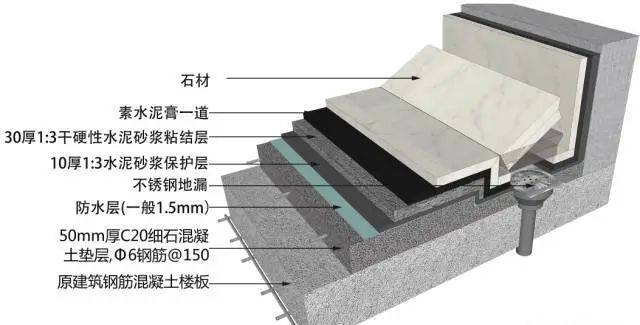

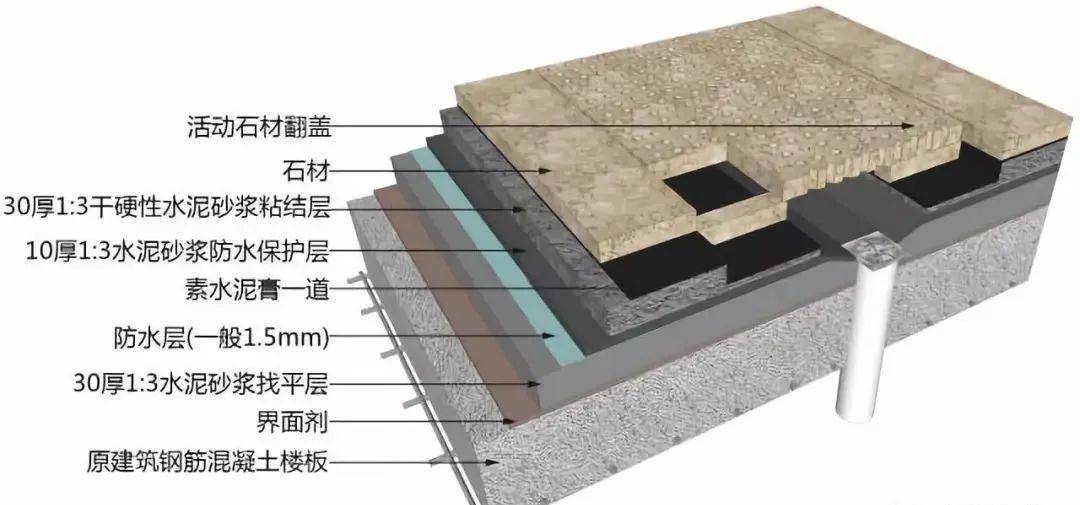

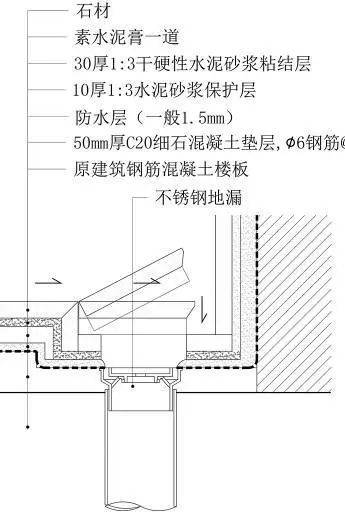

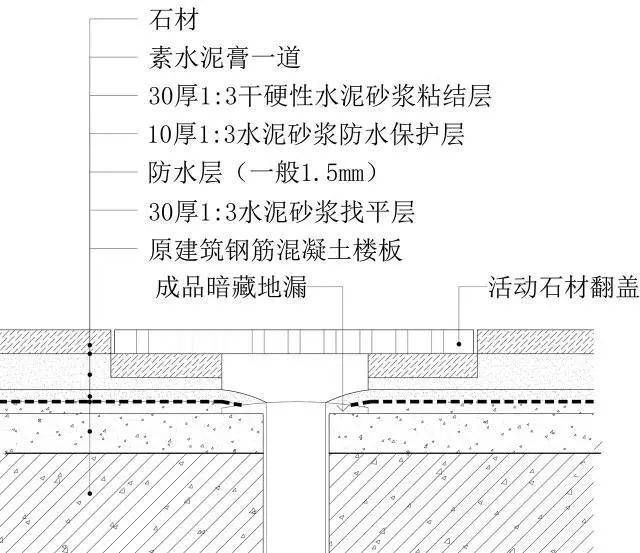

7、不锈钢地漏盖板

工艺说明:

a.原建筑钢筋混凝土楼板；

b.下水管道；

c.不锈钢地漏 ；

d.50mm厚C20细石混凝土垫层,Φ6钢筋@150 ；

e.1.5厚JS或聚氨酯涂膜防水层；

f.20厚1:3水泥砂浆找平层 ；

g.10厚1:3水泥砂浆保护层；

h.30厚1:3干硬性水泥砂浆粘结层 ；

i.10厚素水泥膏(黑/白水泥膏)；

j.石材(六面防护) ；

k.石材专用粘结剂。

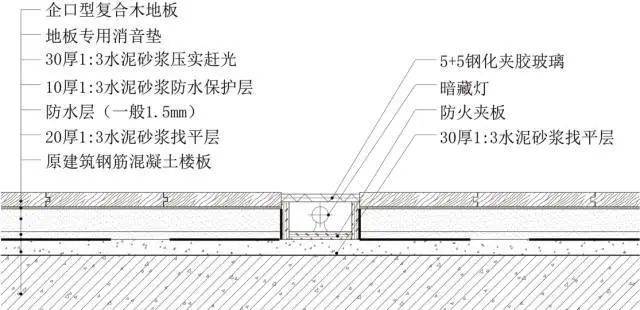

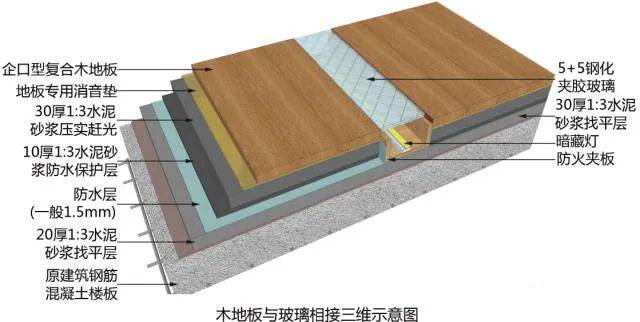

8、木地板与玻璃相相接

工艺说明：

a.原建筑钢筋混凝土楼板；

b.30厚1:3水泥砂浆找平层；

c.1.5厚JS或聚氨酯涂膜防水层；

d.10厚1:3干硬性水泥砂浆防水保护层；

e.地板专用消音垫;

f.企口型复合木地板；

g.30厚1:3水泥砂浆找平层；

h.防火夹板;

i.5+5钢化夹胶玻璃)。

 9、实木地板安装

10、淋浴间石材铺贴

11、地漏-地砖复合镀锌钢板盖板

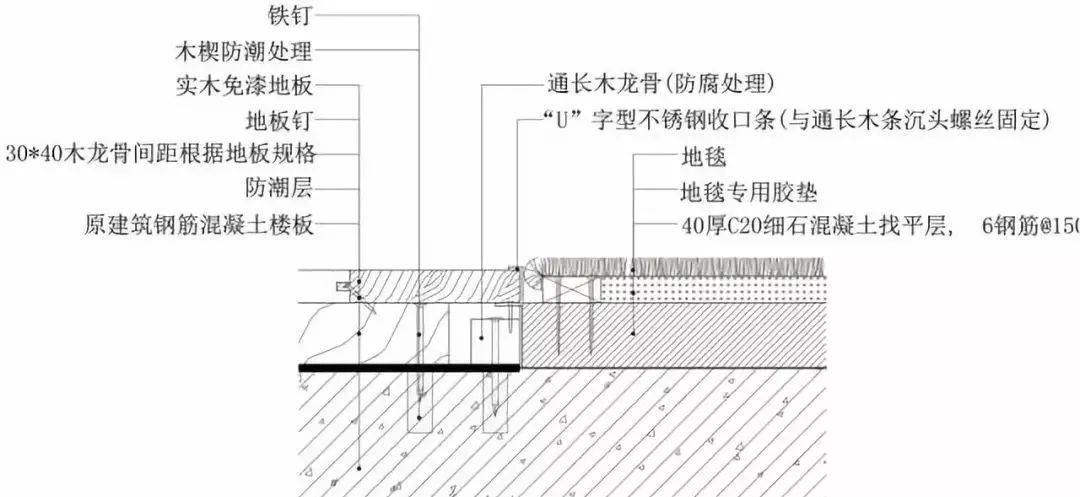

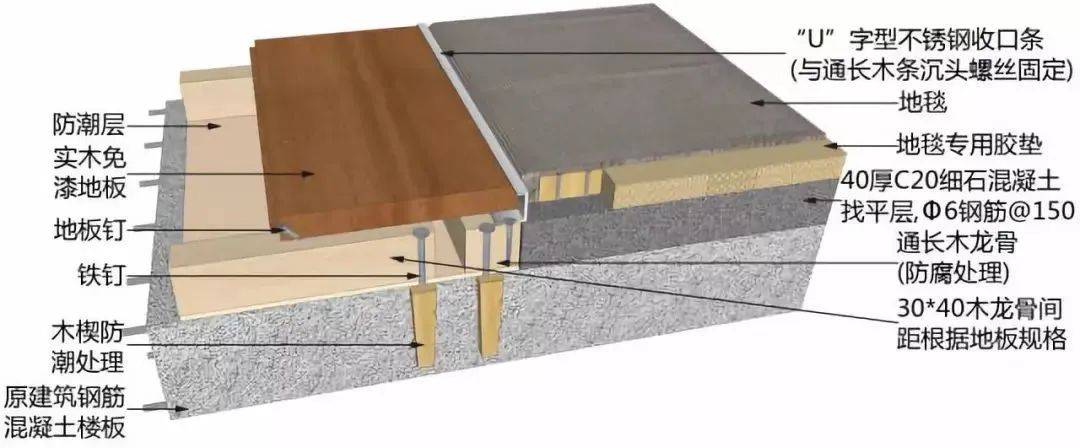

12、地板与地毯收口

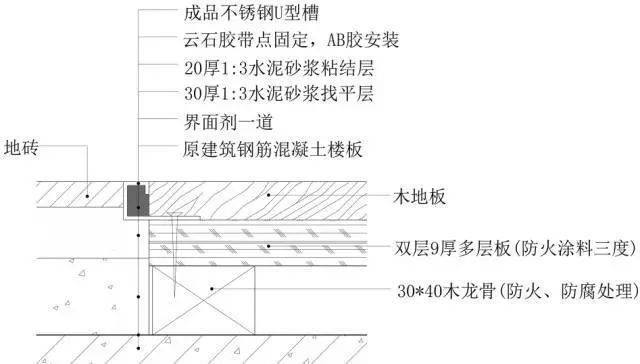

13、木地板与地砖收口

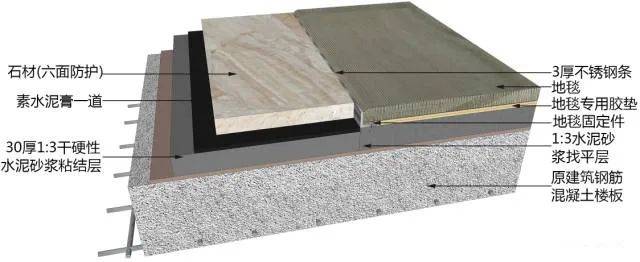

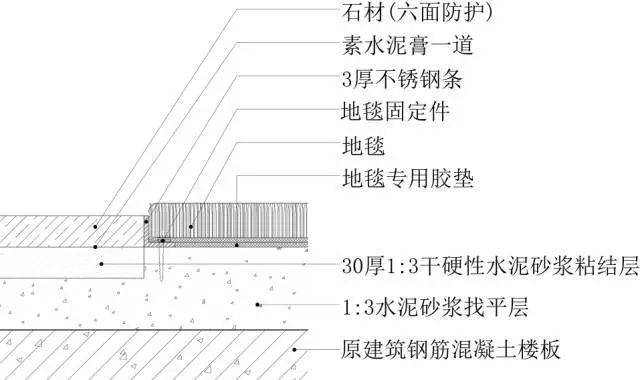

14、石材与地毯收口

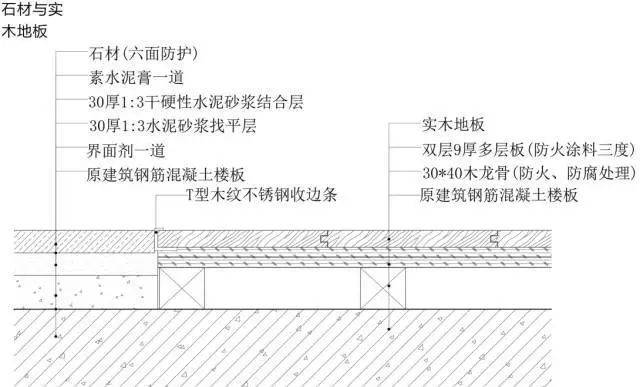

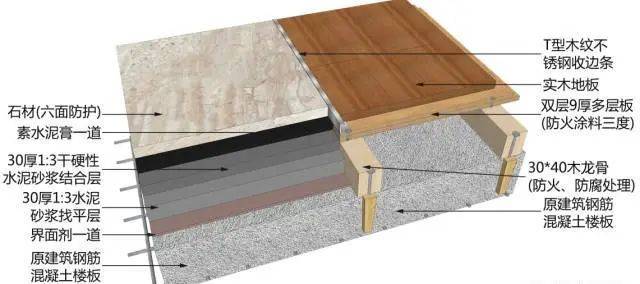

15、石材与实木地板收口

16、篮球专用运动地板

▲ 篮球专用运动地板三维示意图

工艺说明：

a.设计时应考虑地板下通风，并在施工图中绘出地板;

b.通风箅子和龙骨骨通风阵位置及大样；

c.粘结用胶需选用运动用木地板专用胶粘剂。

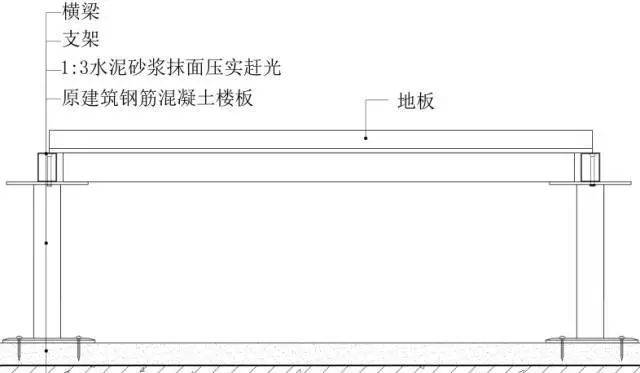

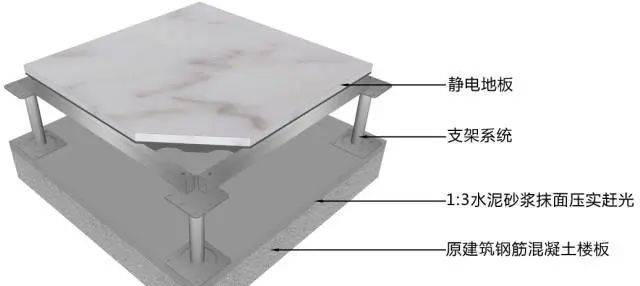

17、静电地板安装

▲ 静电地板安装三维示意图

工艺说明：

a.原建筑钢筋混凝土楼板;

b.1:3水泥砂浆找平;

c.1:3水泥砂浆抹面压实赶光,干后卧铜条分格（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）;

d.可调节支架系统;

e.静电地板。

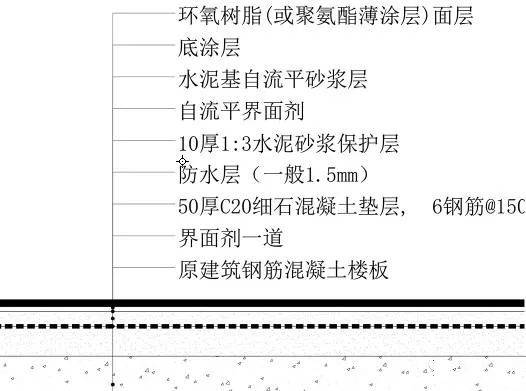

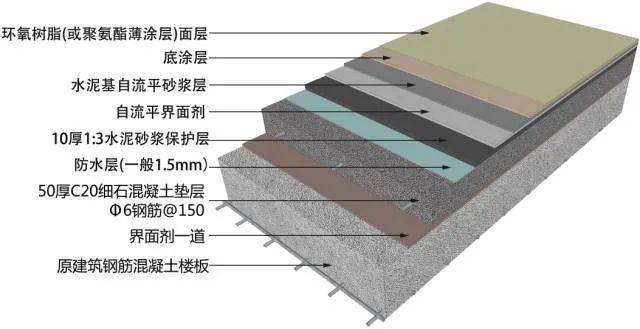

18、自流平做法

▲ 自流平做法三维示意图

工艺说明：

a.原建筑钢筋混凝土楼板;

b.50厚C10细石混凝土垫层,Φ6钢筋@150;

c.20厚1:3水泥砂浆找平层;

d.1.5厚JS或聚氨酯涂膜防水层;

e.10厚1:3水泥砂浆保护层;

f.20厚1:3水泥砂浆找平层;

g.自流平界面剂;

h.水泥基自流平砂浆层;

i.底涂层;

j.环氧树脂(或聚氨酯薄涂层).

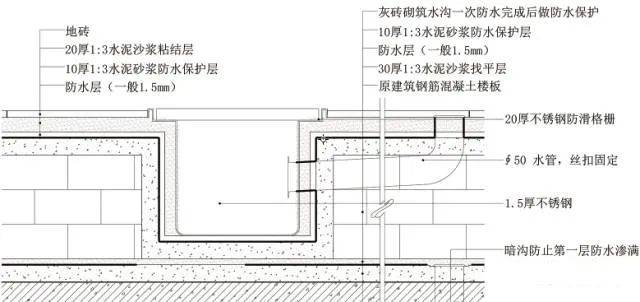

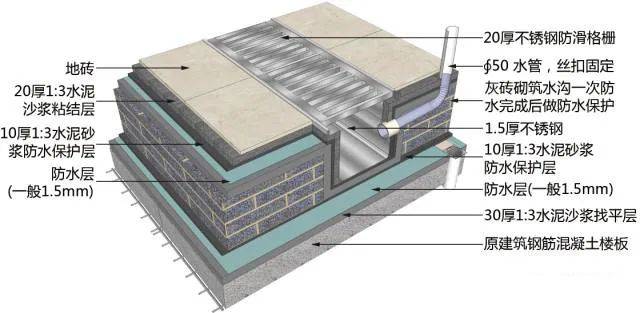

19、地沟做法

▲ 地沟做法三维示意图

工艺说明：

a.最低处增加暗藏地漏且有暗沟防止第二层防水渗满;

b.原建筑钢筋混凝土楼板;

c.∮50 水管，丝扣固定;

d.20厚1:3水泥砂浆找平层;

e.1.5厚JS或聚氨酯涂膜防水层(一次防水);

f.10厚1:3水泥砂浆防水保护层(一次防水);

g.灰砖砌筑水沟一次防水完成后做防水保护(厚度依现场实际);

h.30厚1:3水泥砂浆找平层;

i.1.5厚JS或聚氨酯涂膜防水层(二次防水);

j.30厚1:3水泥砂浆粘结层;

k.10厚素水泥膏;

l.防滑砖;

m.1.5厚不锈钢;

n.20厚不锈钢防滑格栅;

o.10厚1:3水泥砂浆防水保护层;

p.20厚1:3水泥沙浆粘结层;

q.地砖(8~12厚,干水泥擦缝)(找坡)。

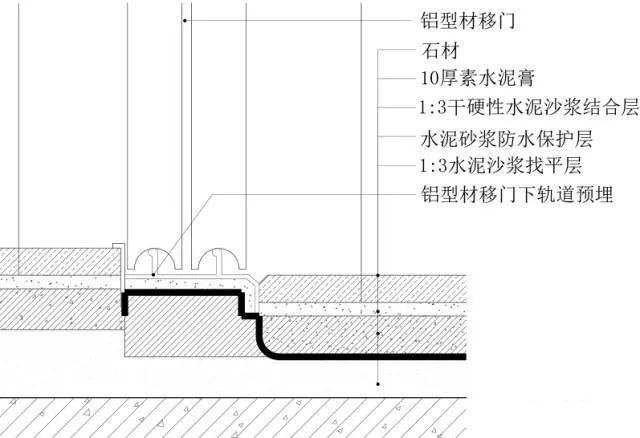

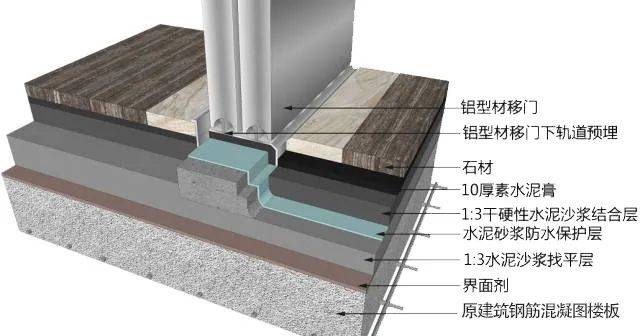

20、铝型材轨道门槛制作

▲ 铝型材轨道门槛制作三维示意图

工艺说明：

a.原建筑钢筋混凝土楼板;

b.1:3水泥沙浆找平层;

c.改性沥青防水层,水泥砂浆防水保护层;

d.1:3干硬性水泥沙浆结合层;

e.10厚素水泥膏(黑/白水泥膏);

f.铝型材移门下轨道预埋;

g.石材(六面防护)。

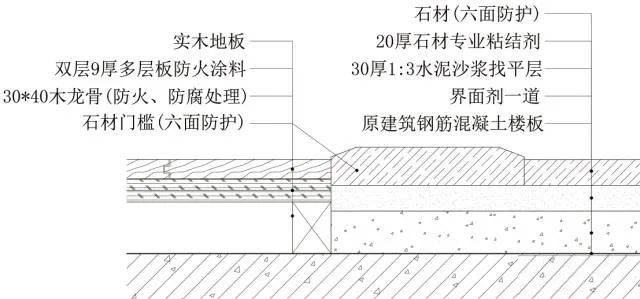

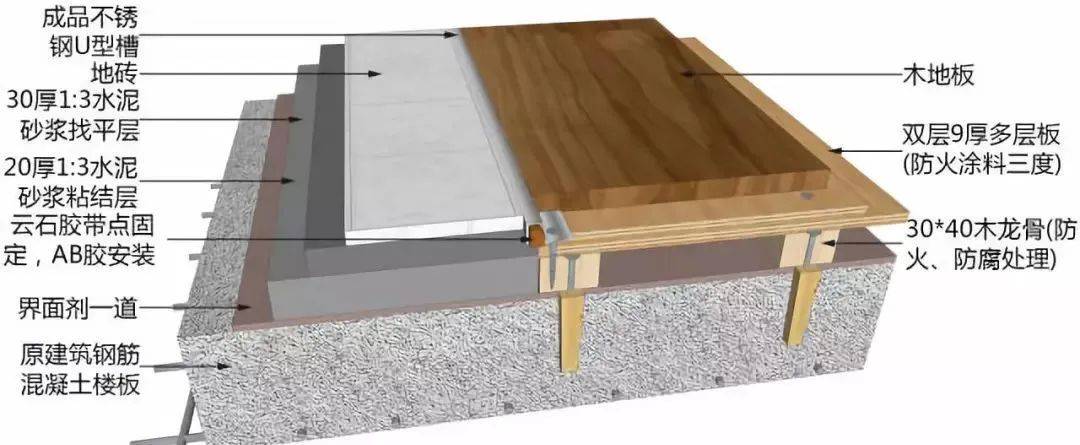

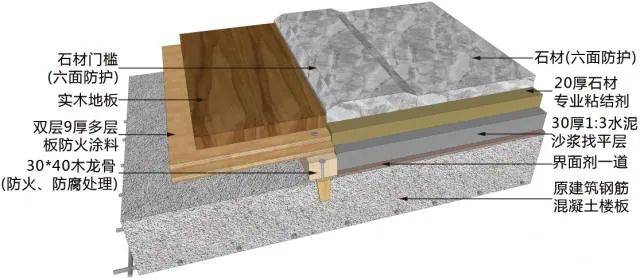

21、木地板+门槛石+地砖工艺

▲ 木地板+门槛石+地砖工艺三维示意图
