在高端住宅、酒店、写字楼或商业综合体中，人们对公共空间的品质要求越来越高。一个锈迹斑斑的检修门或突兀的井盖，会给人“维护不善、管理粗糙”的第一印象。

相反，经过精心设计的装饰井盖、暗藏式管井门能成为细节亮点，体现开发商或物业的用心。

本篇文章将带你了解，暗藏式管井门不同饰面的节点做法和施工注意事项，主要拿常用的石材、木饰面、壁纸，3种饰面来举例，接下来我们逐一分析：

1、管井石材门如何做？

2、管井木饰面暗门如何做？

3、管井壁纸暗门如何做？

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

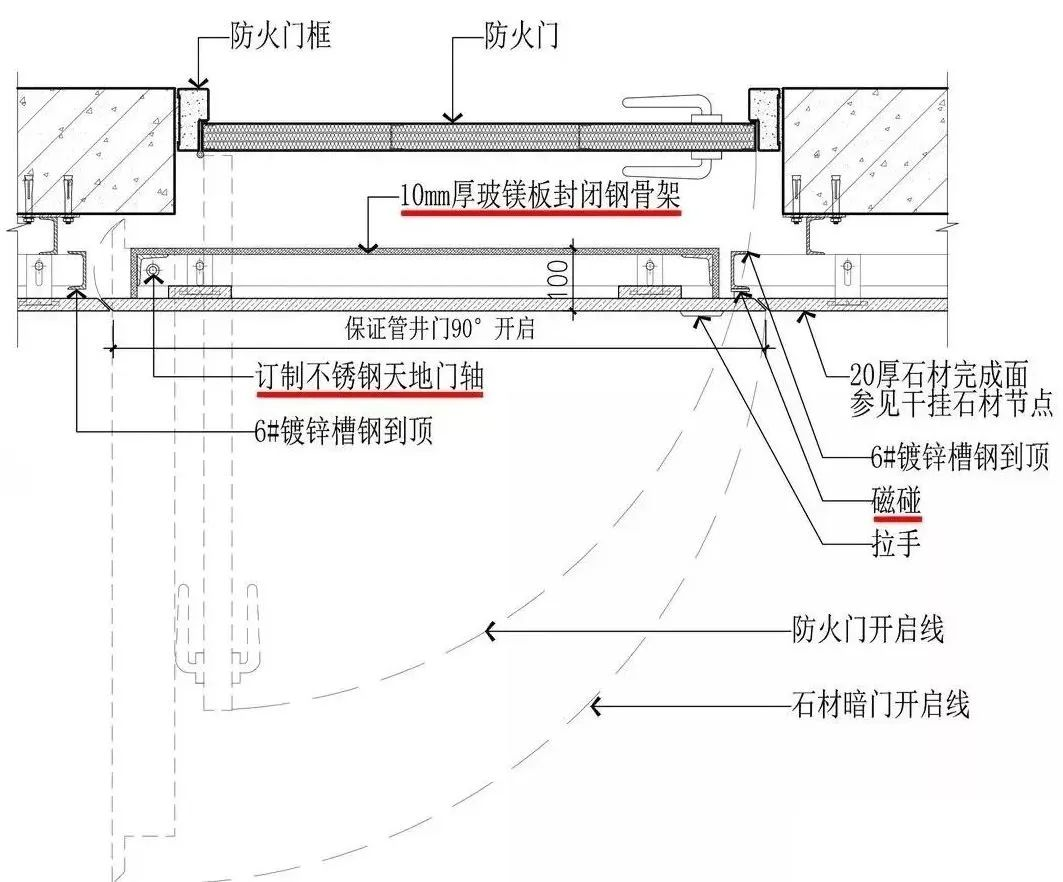

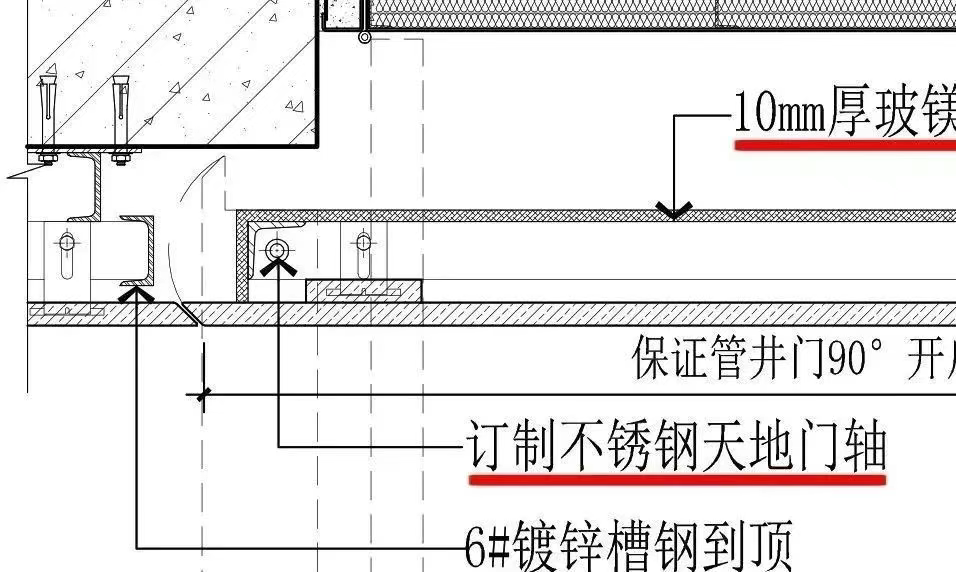

管井石材暗门横向剖面节点放大图△

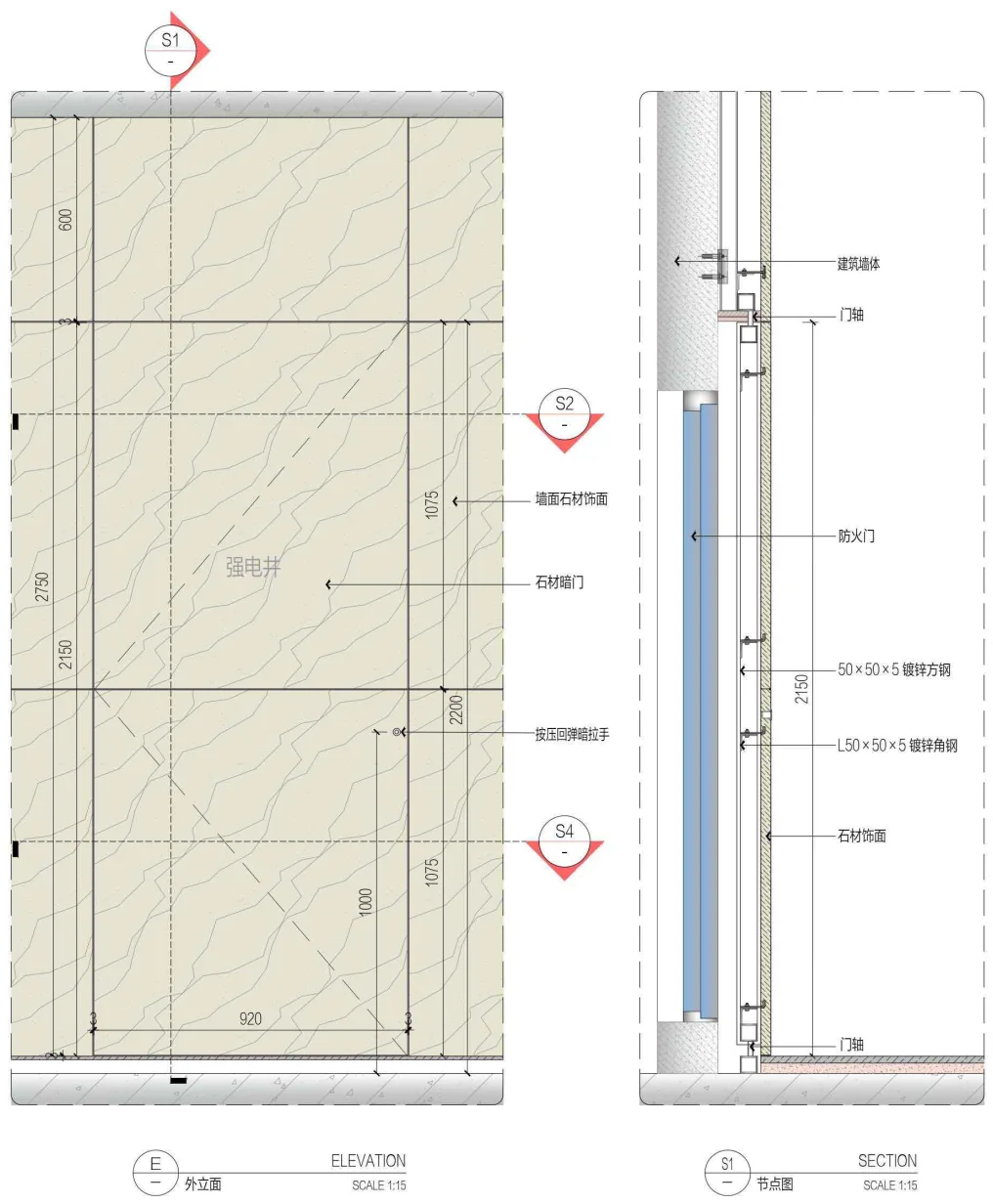

管井石材暗门竖向剖面节点△

施工注意点：

1）管井门石材暗门高度根据设计方案而定并保证防火门能自由开启，石材暗门开启后应保证管井防火门90°开启；

2）如管井防火门为双开门时，石材暗门也应该为双开石材暗门，做法参考单扇门；

3）暗门钢骨架横向龙骨中间至少加一道斜撑，图中标注的钢龙骨尺寸均为最小尺寸，不能小于图中尺寸。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

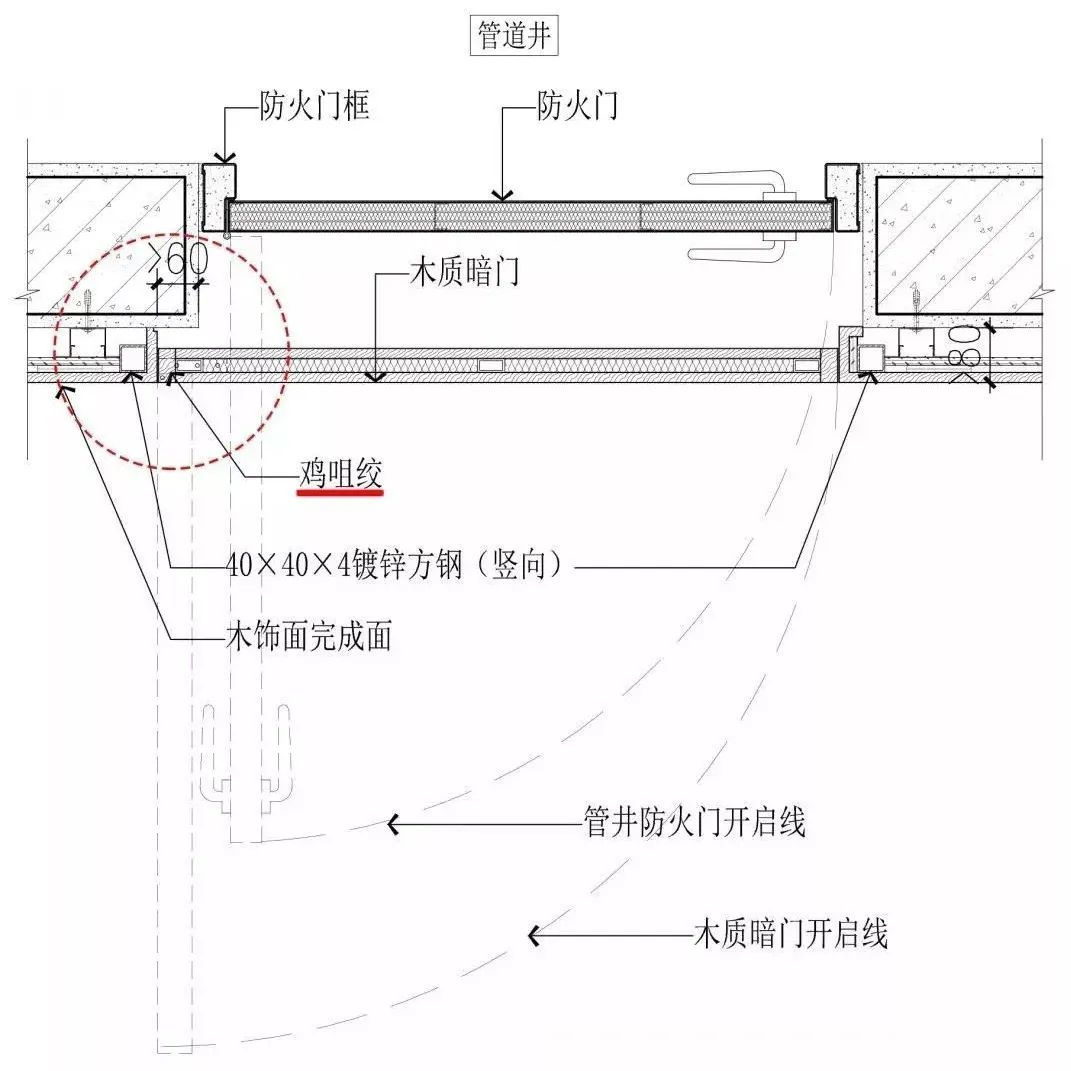

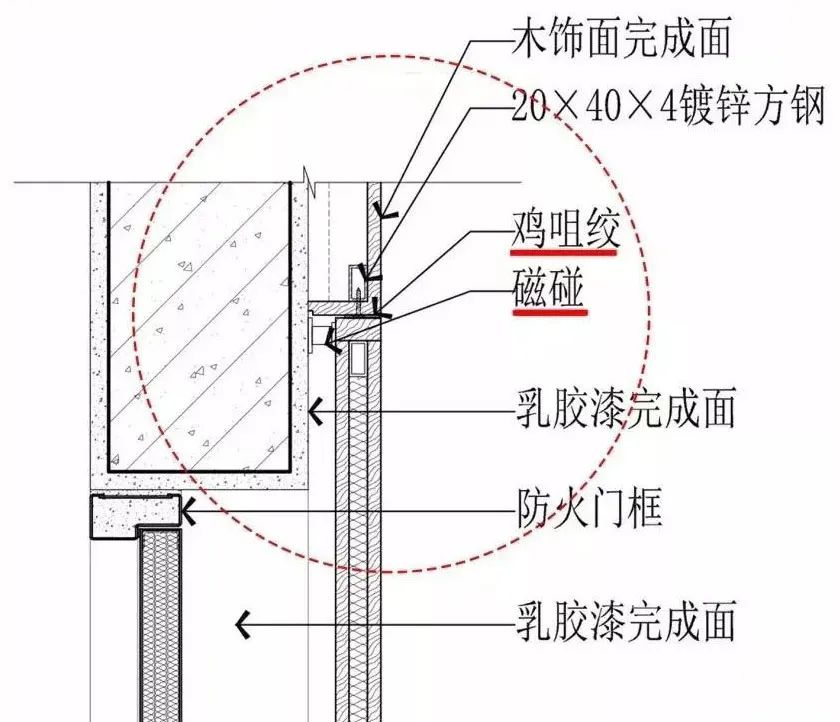

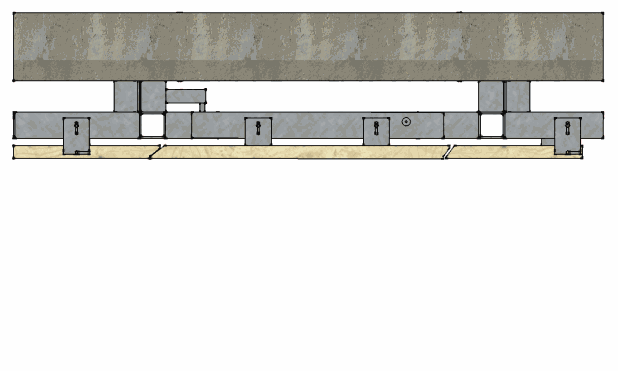

管井木质暗门节点横剖及放大图△

施工注意点：

1）管井门木质暗门高度根据设计方案而定并保证防火门能自由开启；木质暗门的宽度以必须保证管井防火门能90°开启为原则；

2）如管井防火门为双开门时，木质暗门也应该为双开木质暗门，两扇门门缝间预设“企口”；

3）木质暗门门扇内预埋20×40钢方管，并焊接成”口"字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面木饰面做法与周边木饰面相同，反面清漆喷涂，颜色与正面相同，无需木皮；

4）木质暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；

5）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；

6）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

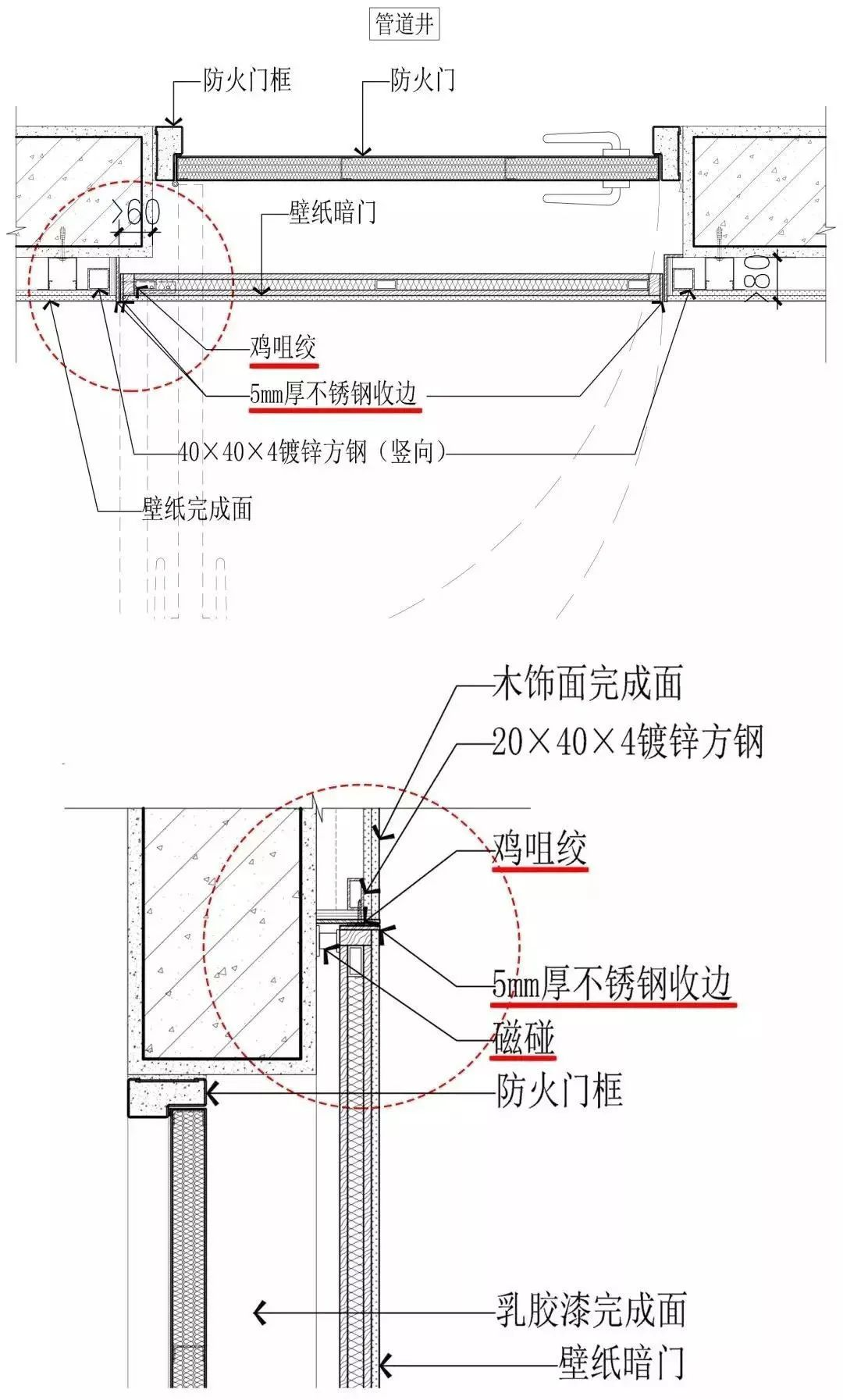

施工注意点：

1）管井门壁纸暗门高度根据设计方案而定并保证防火门能自由开启；壁纸暗门的宽度以必须保证管井防火门能90°开启为原则；

2）壁纸暗门门扇内预埋20×40钢方管，并焊接成”口”字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面壁纸做法与周边壁纸相同，反面清漆喷涂，颜色与壁纸相同；

3）壁纸暗门门扇四周和周边壁纸四周均应安装 5mm 厚不锈钢收口，并突出壁纸面 3mm；

4）如管井防火门为双开门时，壁纸暗门也应该为双开木质暗门，两扇门门缝间预设“企口”并同时安装 5mm 厚不锈钢收边；

5）壁纸暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；

6）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；

7）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。

管井的装饰不是“为了好看而好看”，而是在保证检修功能的前提下，让安全、美观、管理三者兼得。
