梁，是建筑的“脊梁”，每一根钢筋都承载着楼层与生命的重量。在室内设计里，我们习惯用造型、材质、灯光去表达美学，却常常忽略梁的存在。
在梁上随意孔，一旦梁的有效截面被削弱，裂缝会在 3～5 年内沿孔周呈放射状蔓延，最终演变为无法逆转的结构性坍塌。
因此，本期内容，我们来聊聊遇到梁我们应该怎么处理，主要从下面3点解读：
1、什么是土建预埋管？
2、梁上开孔需要注意哪些？
3、梁上要怎么开孔？
01. 什么是土建预埋管？
www.shejidedao.com丨联系VX：dop024 回复“公众号”加群
土建预埋管：
从土建阶段开始就有装饰设计方参与进去，所以，对于暖通类的管道是前期都有沟通和接洽的。
所以，在前期土建阶段会考虑后期装修时候二次机电的走管问题。加上层高只做到了2850mm，所以，会在土建阶段就预埋走管的空洞位。

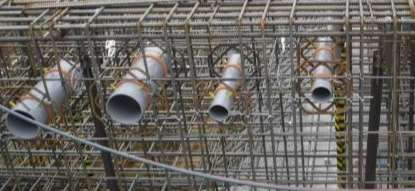

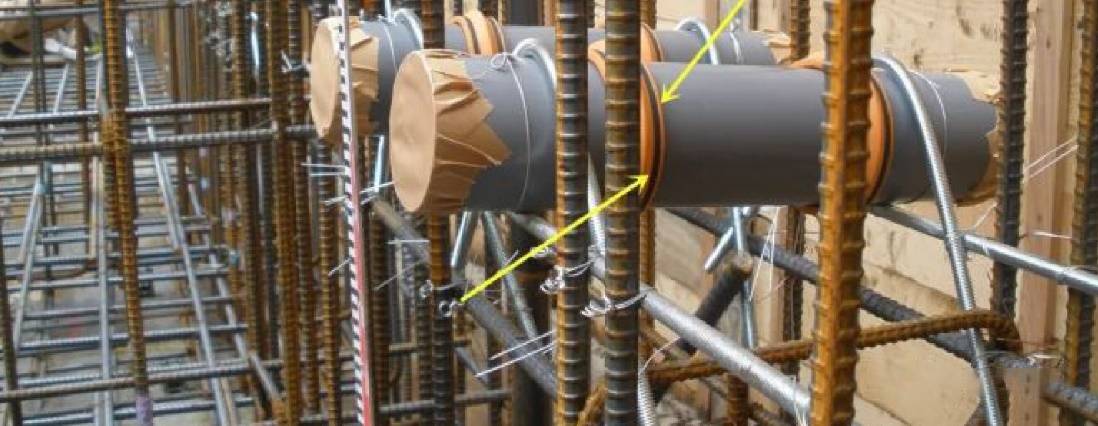

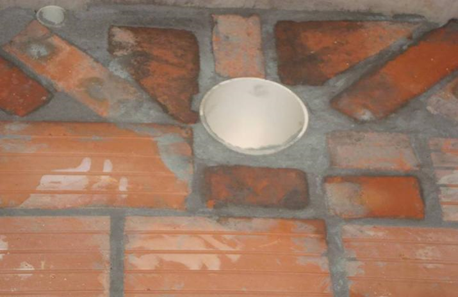

关于预埋管道是怎么做的，你看这几张图就明白了。
当然，虽然说原则上能改管道不穿梁，尽可能不穿梁。
但多数情况下，不得不面对梁上开孔的问题。梁都做好了，管道需要穿梁过，能不能开孔？什么情况下，开多大的孔比较合适？
△ 你已经有20位好友，偷偷关注了dop设计 △
02. 梁上开孔需要注意哪些？
www.shejidedao.com丨联系VX：dop024 回复“公众号”加群
万不得已的情况下，在梁上开孔，一定要了解这些设计要点：

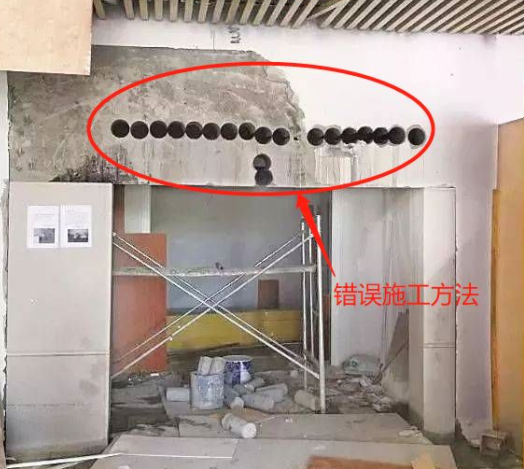

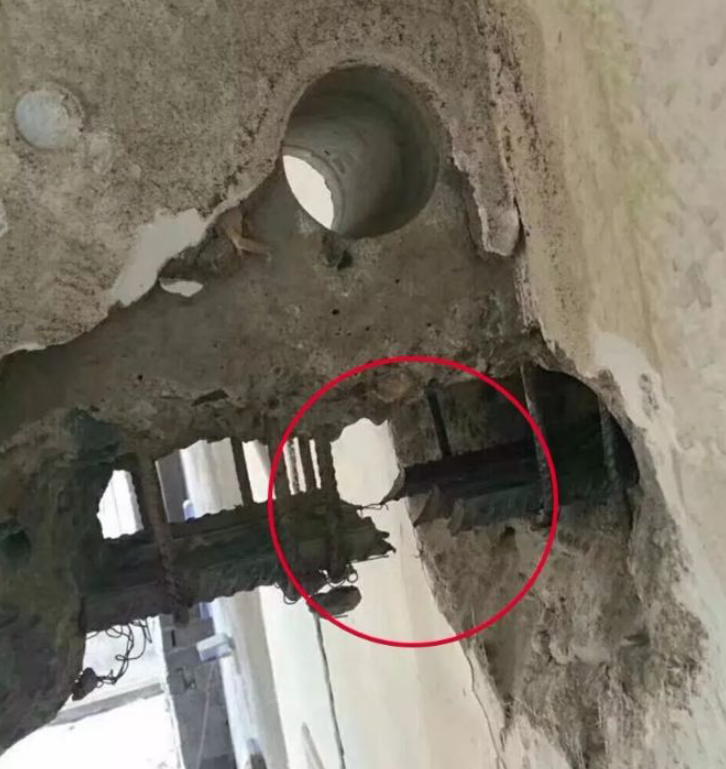

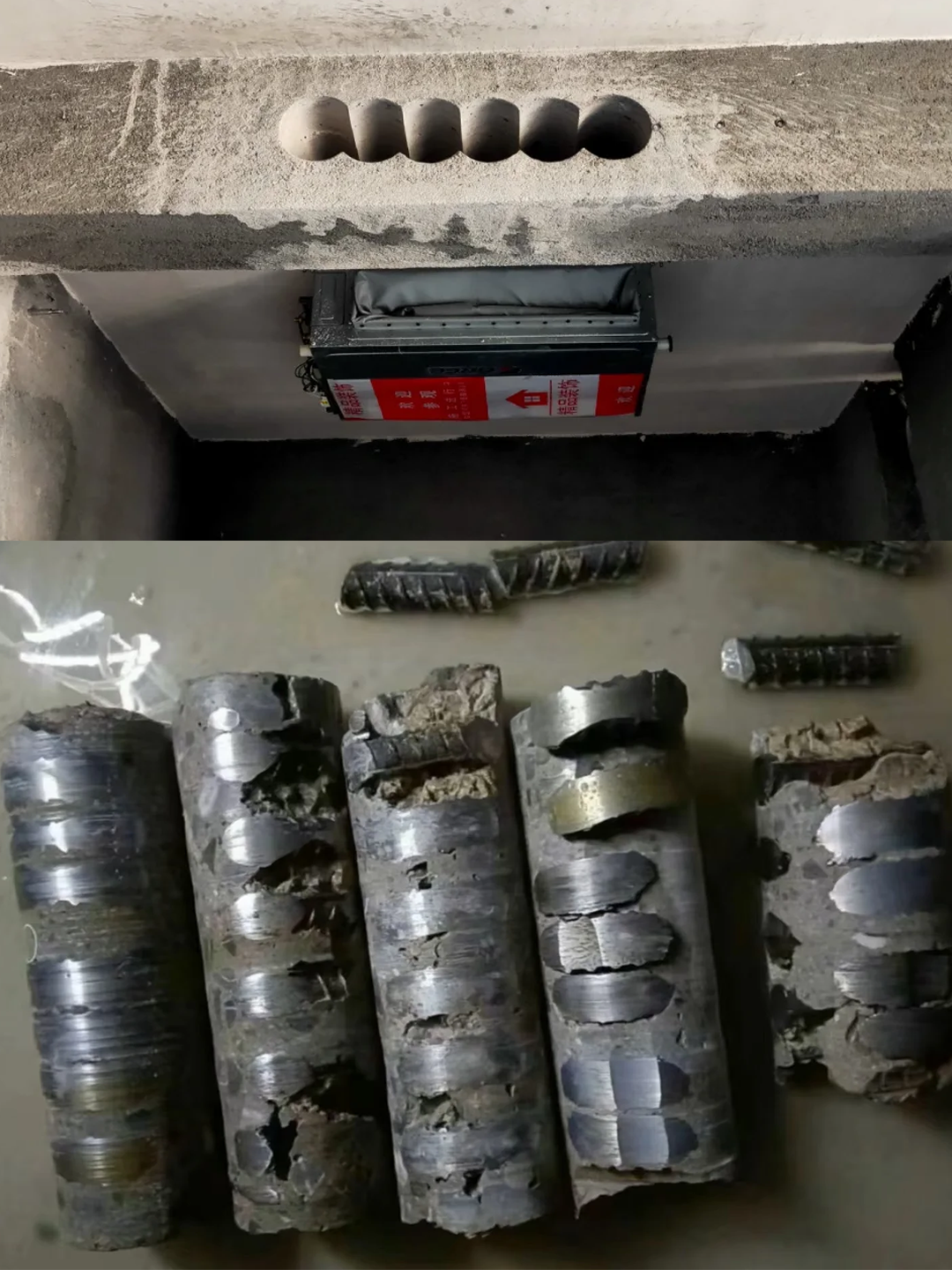

△胡乱打孔的危害
1、开孔大小：
为防止打断钢筋，破坏结构，留下安全隐患。在主梁上开孔，孔径建议小于100mm，次梁孔径建议小于200mm。
不管主梁次梁，要开孔的孔径＞100mm时，应找结构专业审核论证，把风险平摊掉。
2、开孔位置：

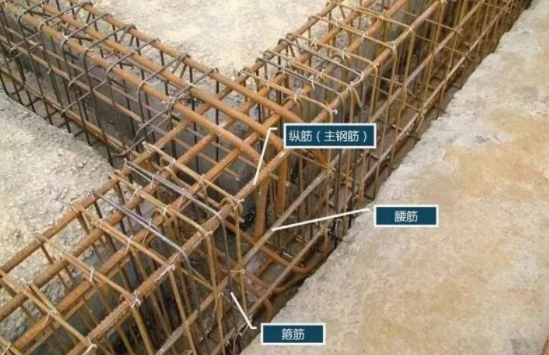

△梁施工现场图
梁上开孔的位置可以分“上、中、下”。
主流的说法是：“梁下部不能打”、“开孔尽量打中间，不会打到主钢筋”
但真的是这样吗？

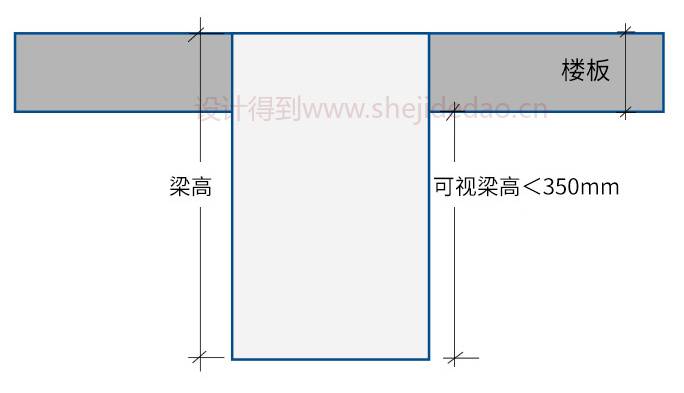

△梁结构示意图

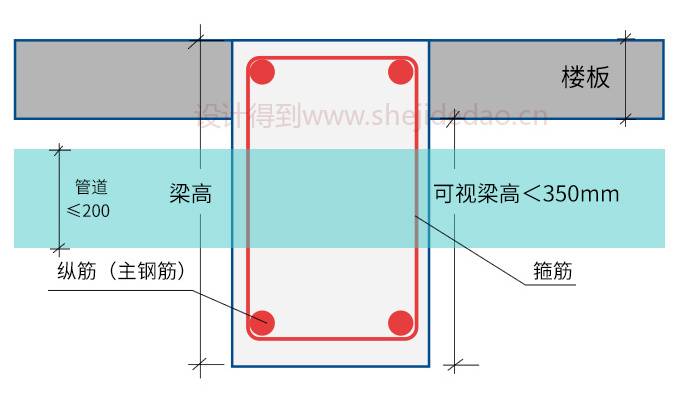

当可视梁的高度小于35公分时，梁内的钢筋排布方式是下面这样的，所以，在梁中间开20公分的孔洞，是比较安全的。
△次梁上开孔剖面示意图

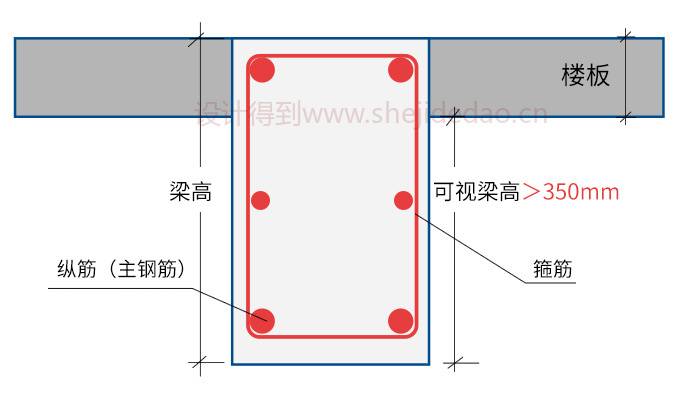

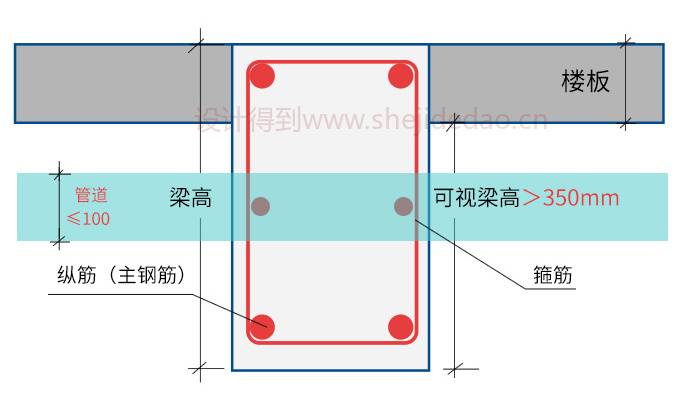

当可视度的高度大于35公分时，梁内的内部大概率就会存在腰筋，这样一来，我们很难判断腰筋的位置，也就不敢在中部贸然开孔
这时有两个选择

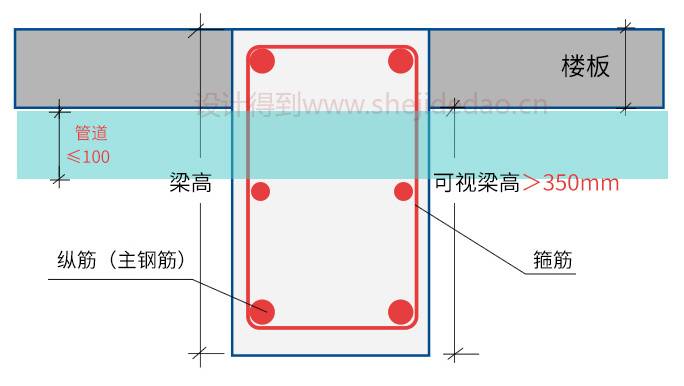

a、在贴近楼板的地方开孔

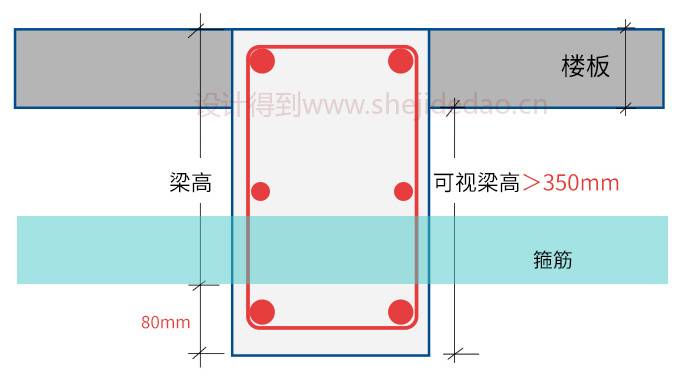

b、选择在距离梁底7-8公分的地方开孔

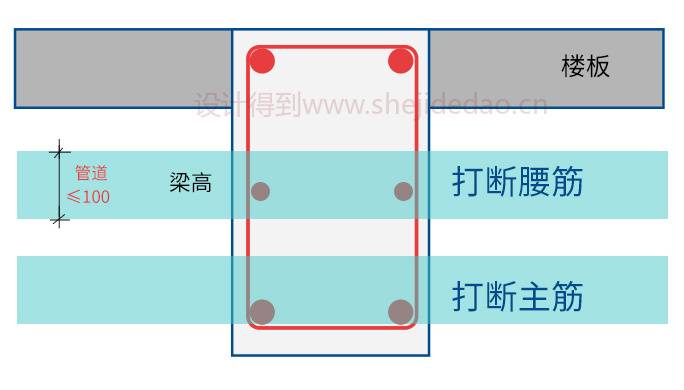

但是，在梁下的下部开孔，存在打断主钢筋的风险
而上部位置打孔只有打断腰筋的风险，相对打断主筋的风险要小上一些。因此，在这种情况下，开孔则选择在上部开孔的风险相对较低。
也因此才会有“梁下部不能打孔的说法存在”。
也就是说，主流做法是对的~
03. 梁上要怎么开孔？
www.shejidedao.com丨联系VX：dop024 回复“公众号”加群
了解了开孔的大小和位置后，也知道通用的钢筋排布原则是”两头密中间疏“。最后，在现场实操时，再配上“金属探测仪”，现场测量定位后再开孔。风险就会小很多。
△现场通过金属探测仪确定开孔点位
最后说一句，关于这个话题蛮有争议，保险起见，各位如果以后项目上遇到，最好可以找结构专业做个背书，也要安全一些。
好了，今天关于梁上开孔的内容就聊到这里，希望对你有所启发不合理之处，也欢迎留言补充。
最后，问题来了：
如果实在没办法在梁上开孔来走管，那么，你还有什么方法来保证吊顶标高不被降低呢？
欢迎在评论区一起交流讨论~
