就现场勘测而言，小空间和大空间，完全是两码事。对于小空间的勘测（俗称量房），一个人一支笔一个测距仪，就可以搞定。
但对于大型的装饰工程深化项目，进行的现场勘测，无疑会难上几个数量级。也是很多设计师搞不懂现场勘测具体是什么工作内容。
因此，本期内容，我们简单来聊聊大型项目中，关于勘察现场的哪些事儿：
1、勘察现场都有哪些内容？
2、勘测的步骤是什么样的？
3、重点勘测部位都有哪些？
01. 勘察现场都有哪些内容？
www.shejidedao.com丨联系VX：dop024 回复“公众号”加群
勘察现场和量房有什么区别？
量房＝把“小”空间量准，是“画底图”。
勘察＝把“大”图纸对实，是“改蓝底”；
前者重测量，后者重核查。
为了高效、准确且全面的勘察现场，减少中间问题的出现和时间的损耗问题，勘察现场必须明确需要勘察的内容，虽然每个项目的情况不同，但是实际上需要勘察的大致方向是一致的。

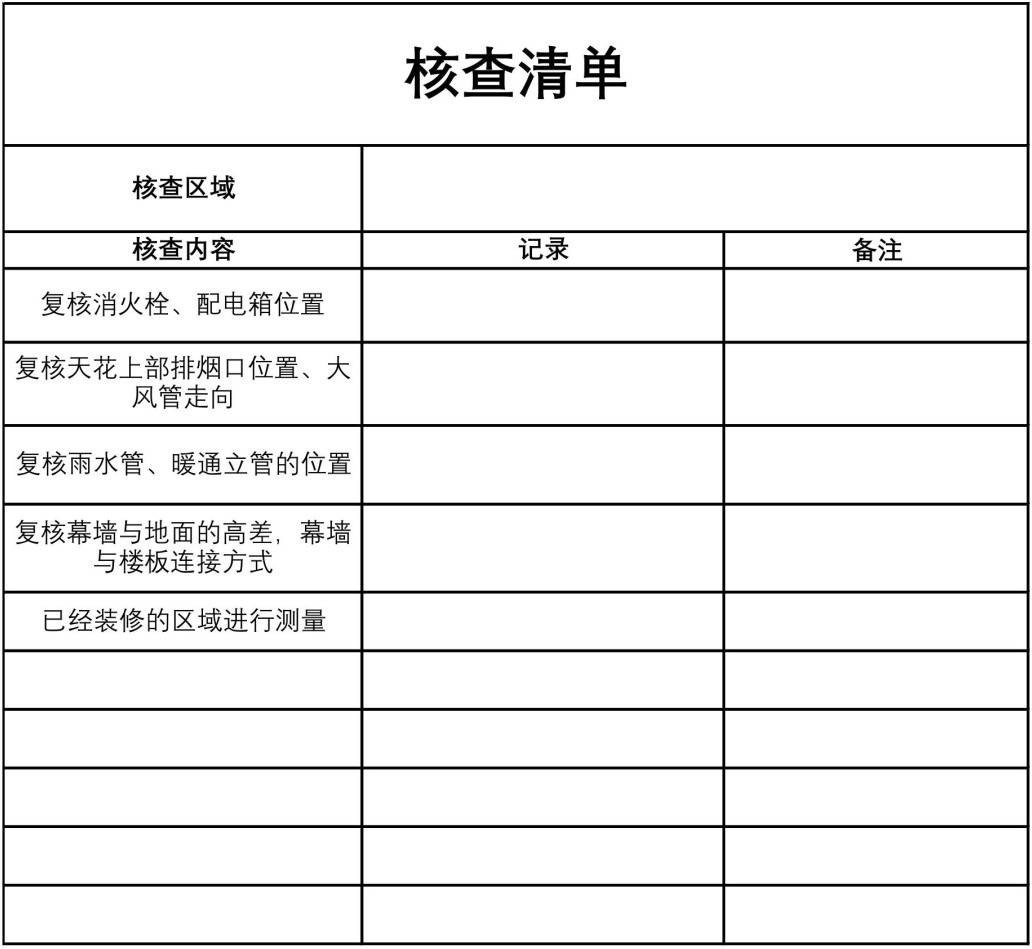

这里，就展示一份【核查清单】，通过这个表单可以快速准确的核查需要注意的各个内容：
△核查清单主要内容展示
02. 勘测的步骤是什么样的？
www.shejidedao.com丨联系VX：dop024 回复“公众号”加群
为了最大效率，最快的时间勘察完成得到最终的结果，勘察的步骤主要有3个：勘察前准备工作、工具准备、勘察方法。
1、勘察前准备工作

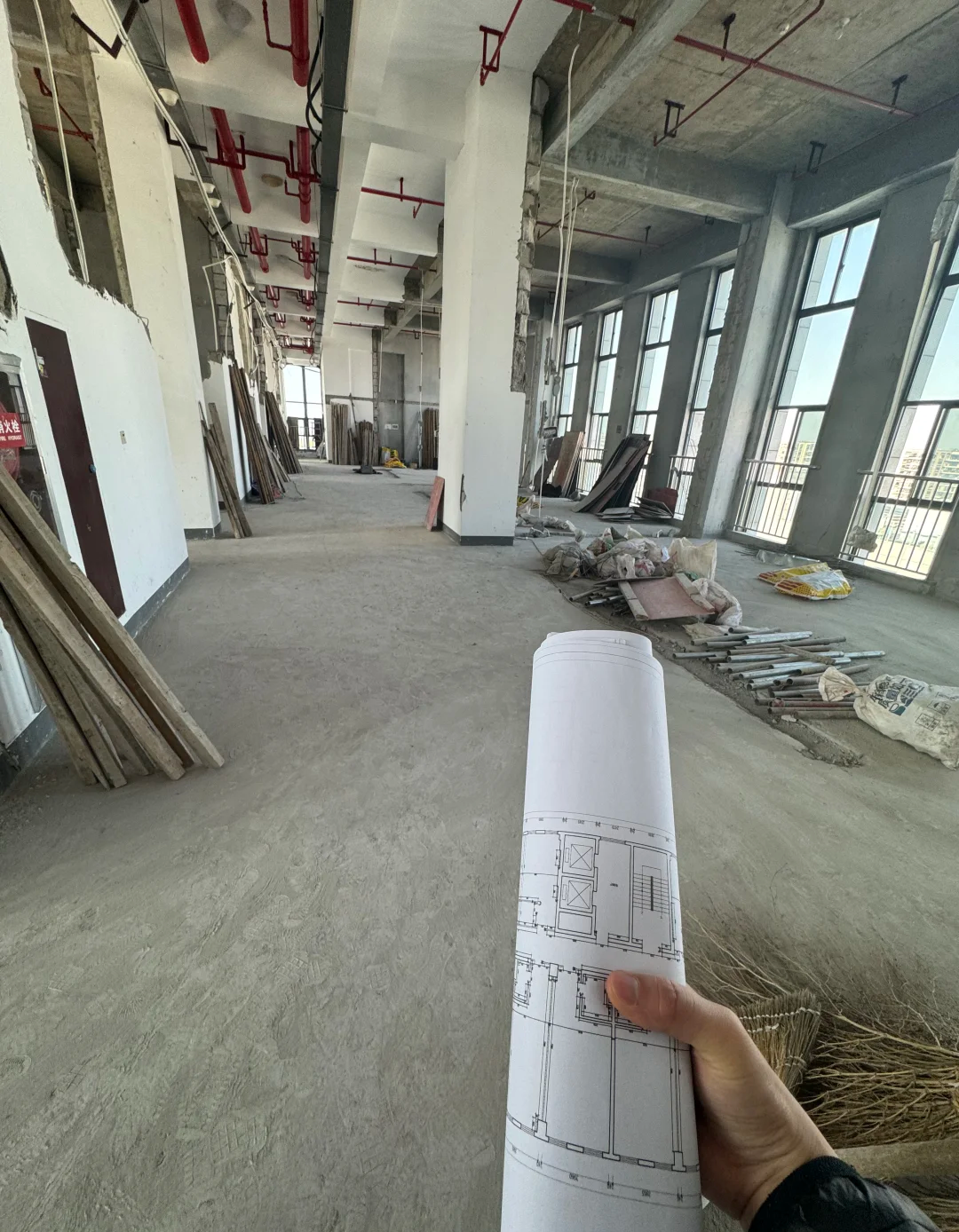

a、原建图纸
准备好项目的原始建筑图纸，也就是各层的平面布置图，确保理清各区域的建筑功能，入口、电梯、楼梯的具体位置；
b、机电图纸
这里说的机电图纸主要是与原始建筑图纸配套的一次机电管线图。（机电的管子如何布置的？主要有暖通、给排水的消防管等。）

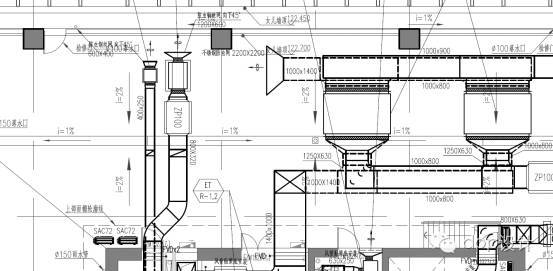

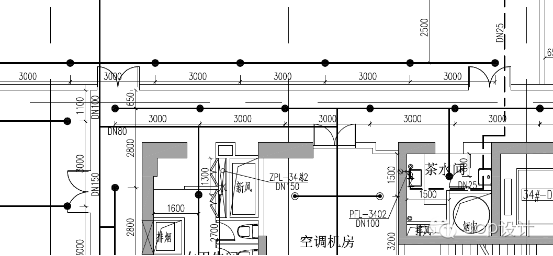

△暖通管线图
△消防管线图
c、装饰平面图
根据项目情况而定，一般正常情况下是没有装饰平面图纸的。但是，当业主着急或者项目工期紧的情况下，可以会有方案设计提前完成概念平面，结合这个图纸可以明确勘察现场的方向。
2、工具准备

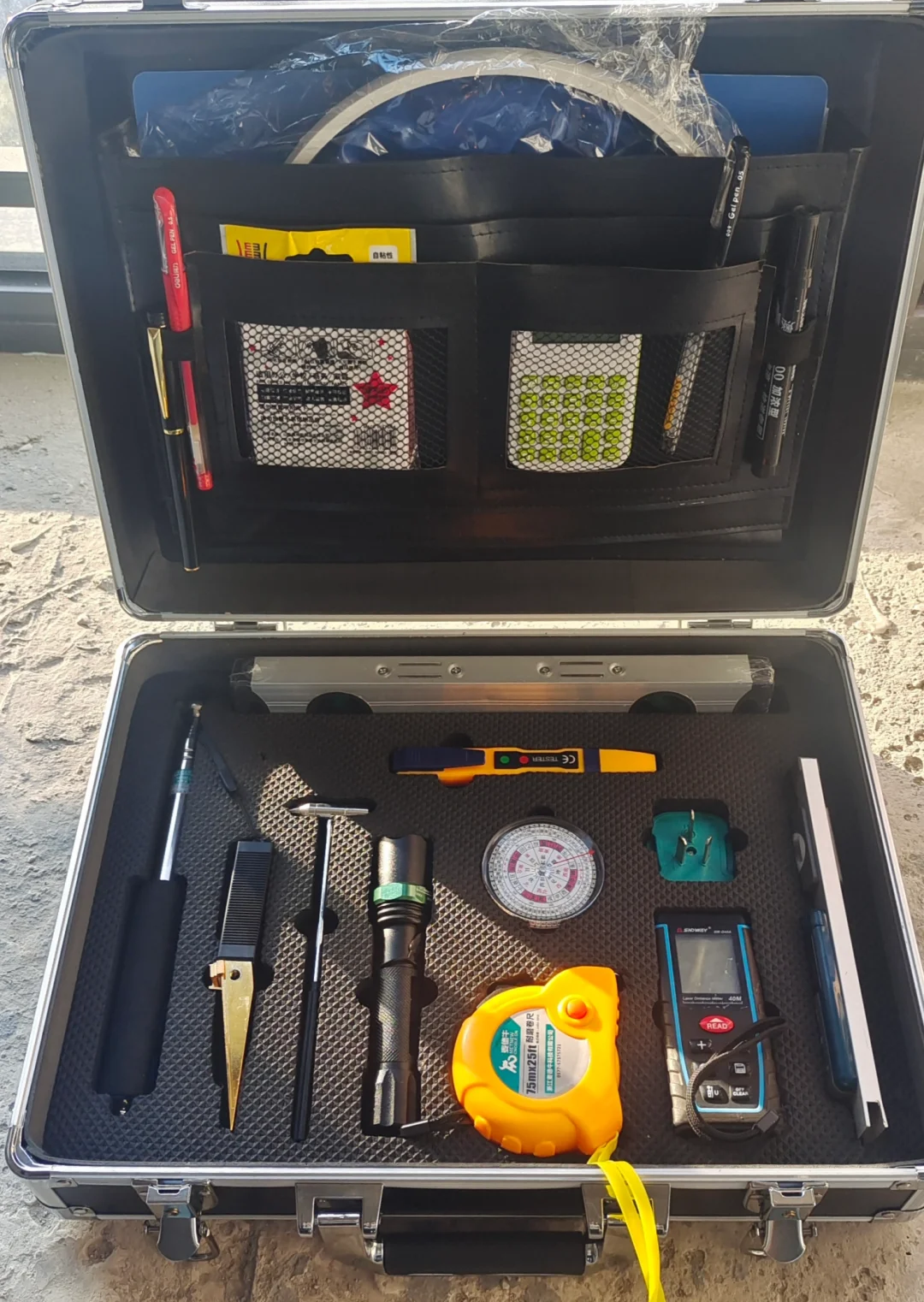

因为大型项目的空间面积大，大小距离、复杂程度相对较多，因此除了必要的卷尺和彩笔外，配置好红外线测距仪是最好的。（有条件的可以配置3D激光测绘仪，直接生成3D立体CAD图纸。）
3、勘察方法
总体勘察顺序：
按楼层→按区域→按房间进行。【区域中：墙面→天花→地面→机电→其它顺序进行。】

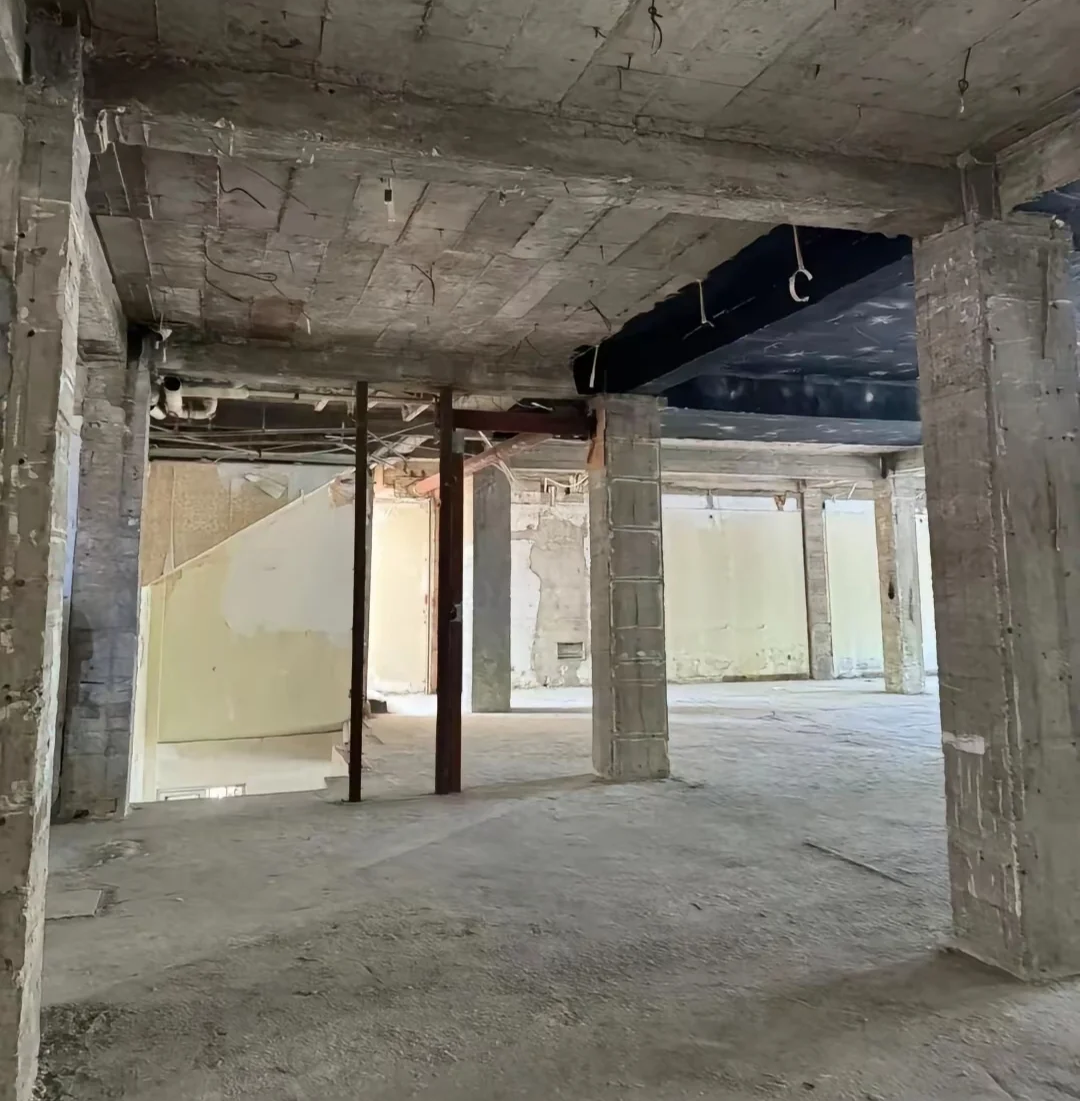

a、按楼层、区域等一个区域一个区域进行，先测量柱子及墙体位置是否准确，再测量层高、梁高及顶部管线标高；
b、测量地坪高差，检查地面在不同部位的连接情况；
c、检查机电设备的位置，包括消火栓、竖向立管、水平管道走向等；
d、最后检查现场有无比较特殊的构造，会影响使用功能和设计效果的。例如，新建的钢楼梯、楼板有洞口、风口在墙面较低的位置等；
e、将所有问题在图纸上进行标注，并配合现场照片进行说明，空间复杂的，建议拍摄视频进行留档，便于日后设计使用。
03. 重点勘测部位都有哪些？
www.shejidedao.com丨联系VX：dop024 回复“公众号”加群
有了明确的勘察内容和方法后，下面给你介绍勘察的几个重点部位的注意要点：柱子、墙体、幕墙、窗台、门、梁、地坪、机电。

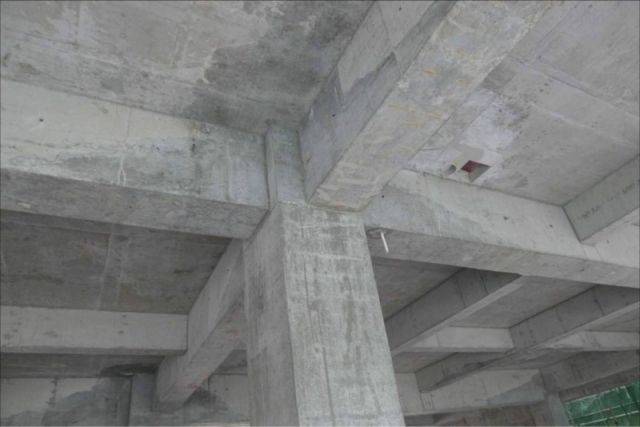

1、柱子
a、复核结构柱的距离是否与建筑图一致，至少测3个不同的位置；结构柱的柱身尺寸，是否有柱础，高层的柱子，高区和低区柱子的尺寸可能有不同；
c、复核结构柱的材料，有些柱子可能已经做过装饰，图纸上要标注清楚，有些柱子外面包的是方的，内部结构可能是圆的，有条件的要勘查清楚；
d、某些柱子上有梁托或牛腿，会对层高有影响，需要特别留意。
2、墙体
a、复核现场墙体与图纸所绘墙体的位置是否一致，把不同的位置标注出来并测量尺寸（有些墙体现场没有，但图纸上有，需要特别留意）；
b、复核现场门、窗洞位置与图纸是否一致，包括检修门的位置；
c、留意墙体上是否有开洞和风口等设备，如有把尺寸测量清楚；
d、留意管龙井位置，有些项目可能管龙井还没有完全砌筑。判断方法：核对建筑图纸，再看现场是不是楼板有开洞；
e、复核设备房位置，有些设备房的现场尺寸与图纸有不同。

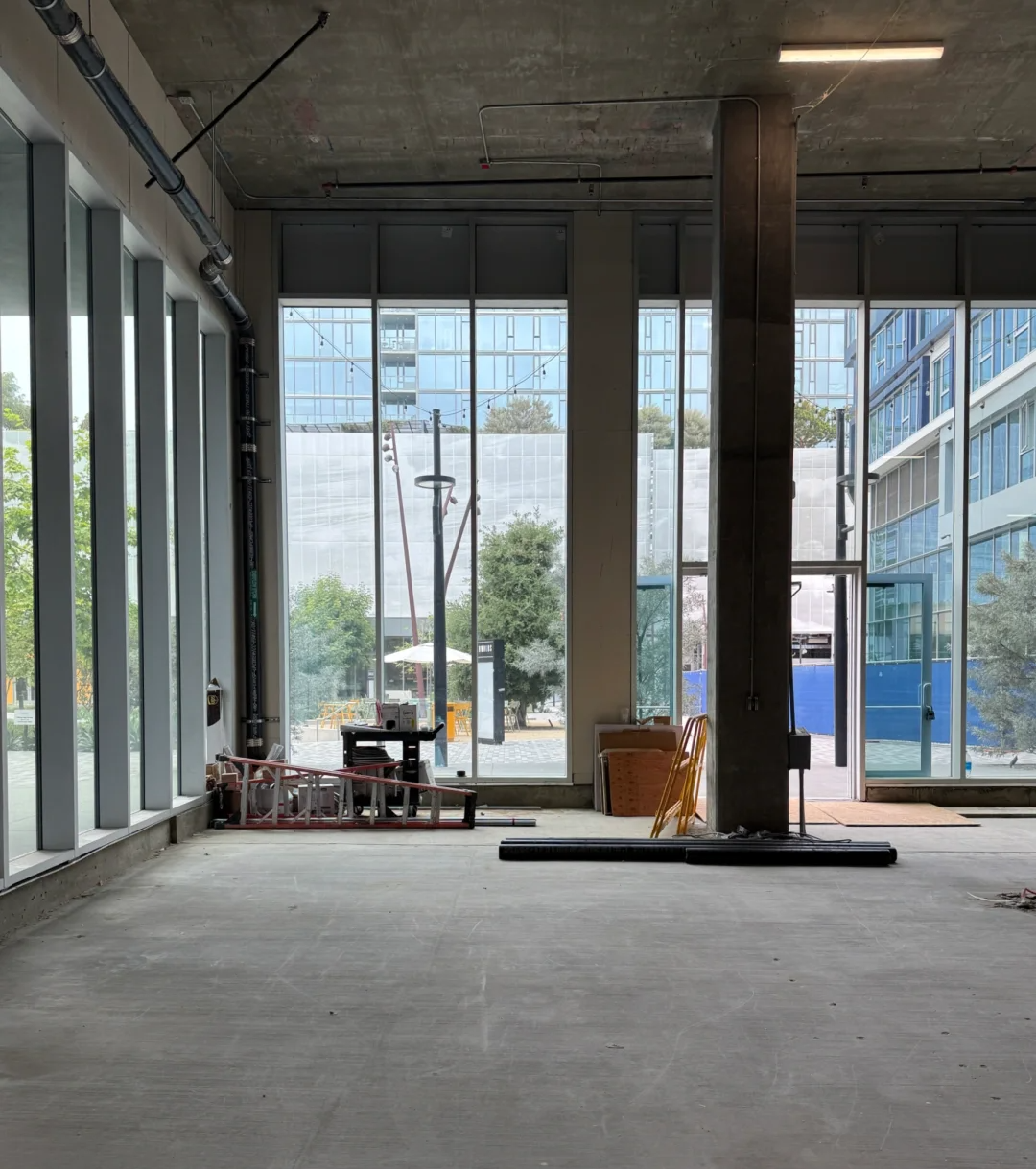

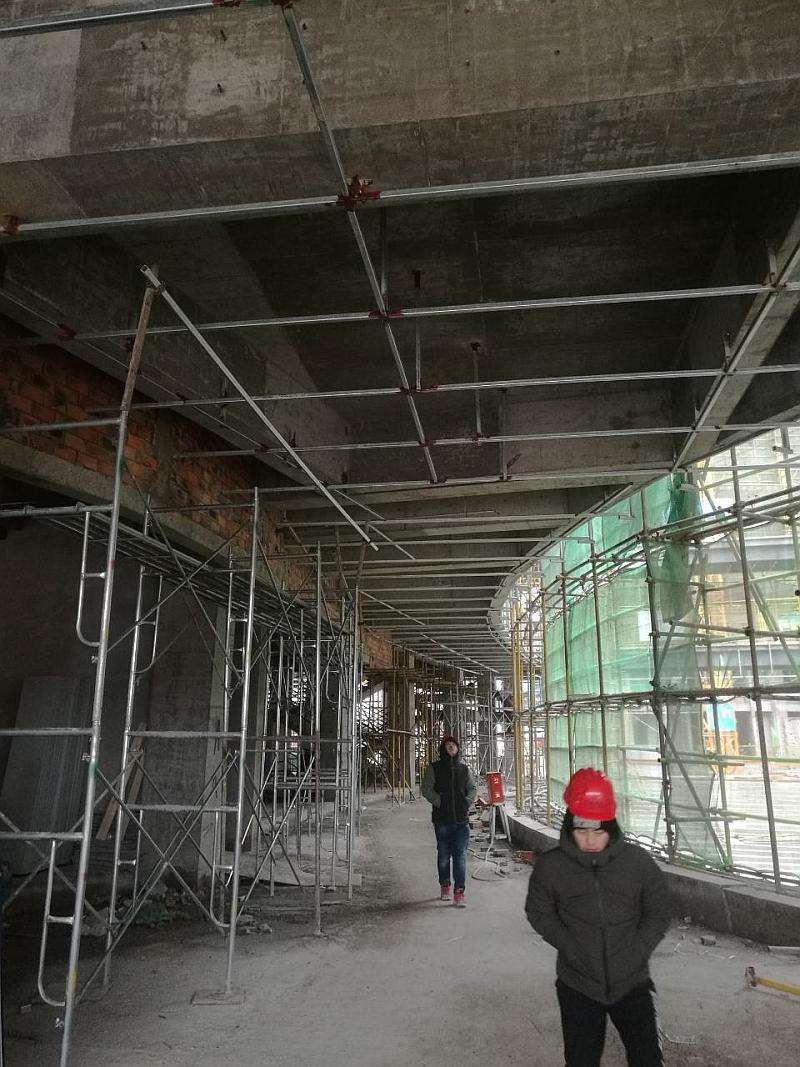

3、幕墙、窗台
a、留意玻璃幕墙有些位置有开启窗扇，不能在此范围内做墙进行遮挡；
b、留意玻璃幕墙靠室内一侧防火封堵是否施工完毕，防火棉是否填充，外部封闭铝板是否安装完成；
c、留意玻璃幕墙外栏杆的安装形式，尺寸及高度；
d、留意窗台是否有飘窗，窗台高度，宽度的；
e、留意玻璃幕墙处地面的高差，收口方式，很多玻璃幕墙下边缘与结构楼板的高度会有误差，有坡度。
4、门
a、留意防火门的位置、尺寸、开启方向；
b、留意检修门的位置、尺寸，开启方向。

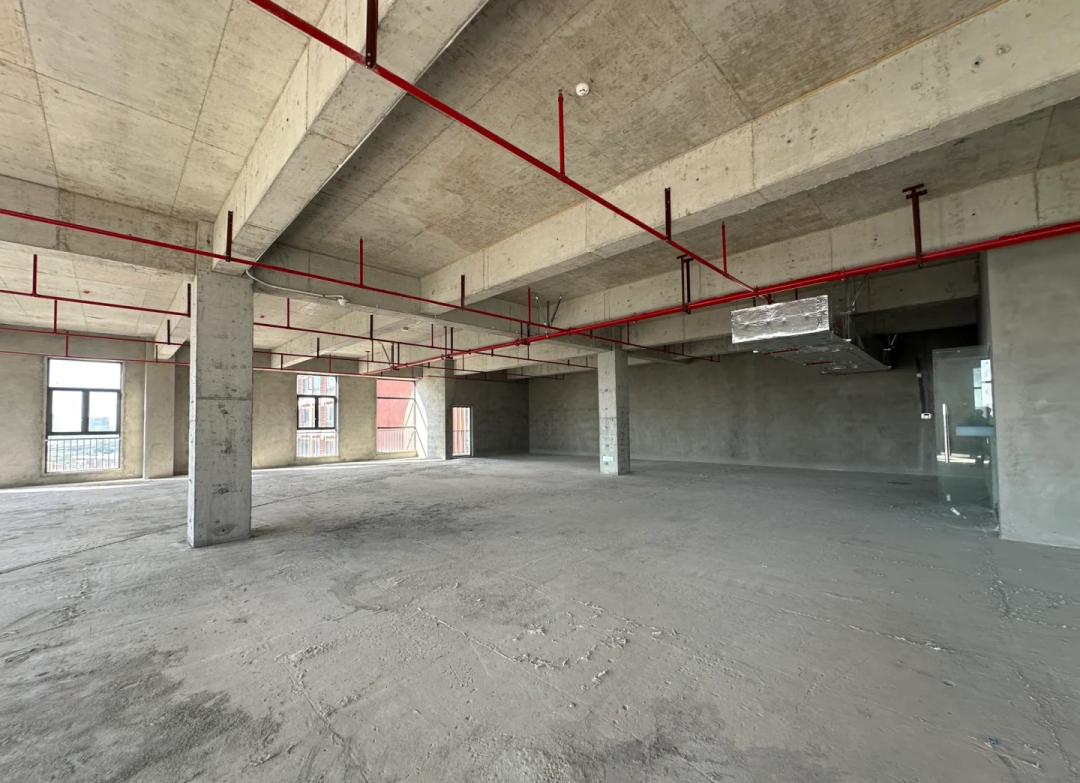

5、梁
a、搞清整个区域梁的布置形式（主次梁、井字梁、钢梁），最大梁的位置，梁底的标高（最低梁的标高，一般梁的标高）；
b、留意楼板是否有降板，特别是在地下室，上部空间可能是室外地坪时，往往有降板；
c、留意最大的梁往往是在扶手电梯下部；
d、留意大跨度区域（长度超过10米），梁可能会变截面，变成梯形梁，两端高，中间低；
e、留意中庭区域梁的分布形式，梁底标高，有无突出楼板；
f、留意管线在天花上的最低点位置。

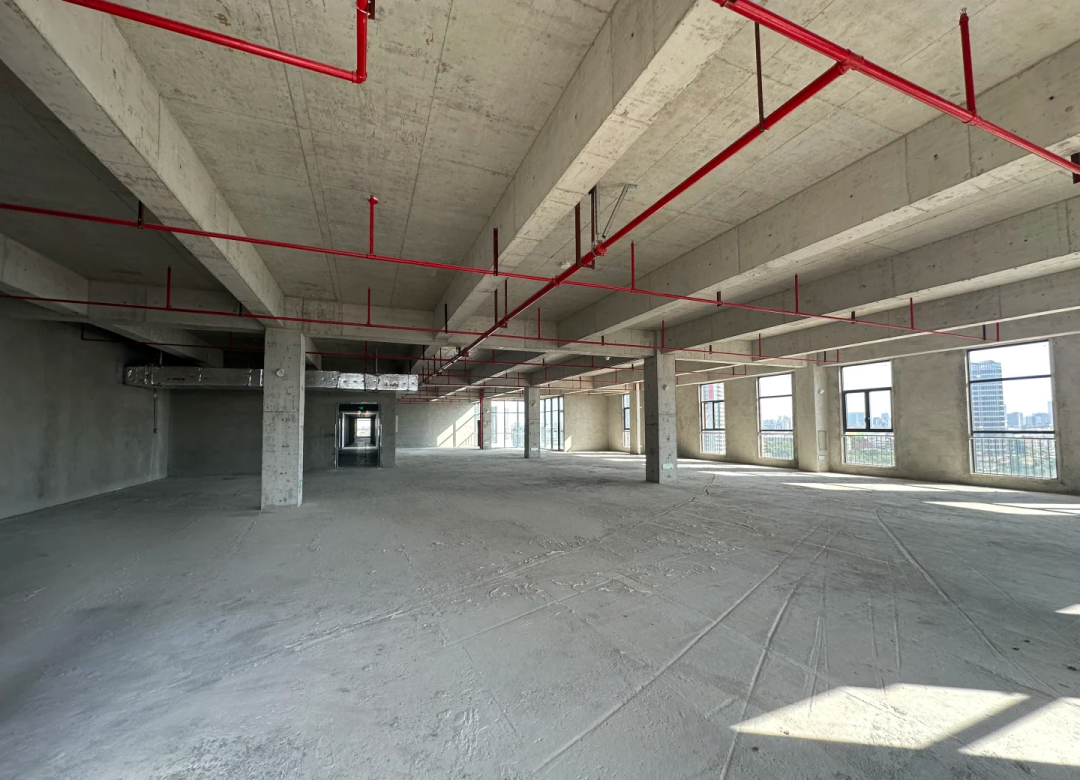

6、地坪
留意地面是否有开洞，有降板；留意现场原有地坪的材质，可能有些地面是要保留的，把原有地坪的铺贴范围测量清楚，高差要做好记录；

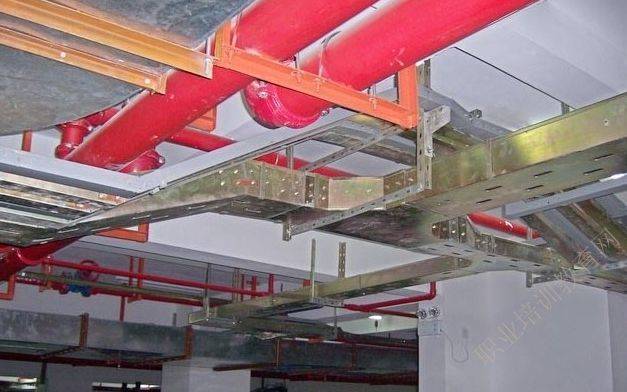

7、机电

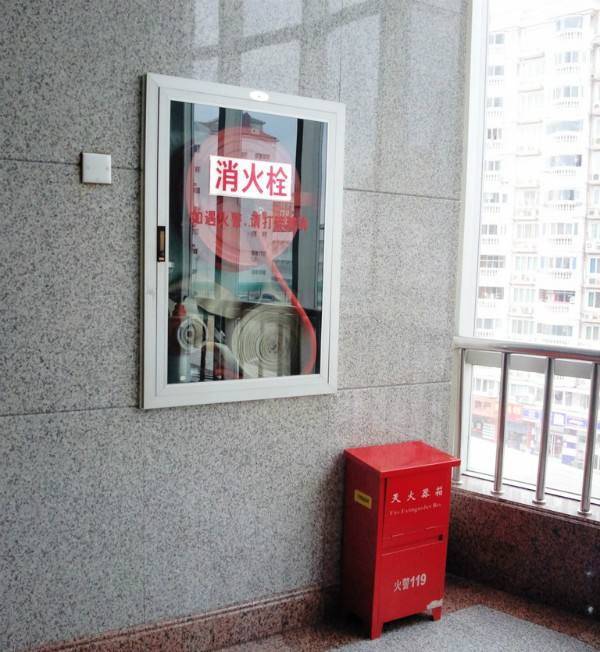

a、复核消火栓位置、配电箱位置、竖向管道位置，特别是在柱子周边；复核消防卷帘位置，是垂直帘还是侧向卷帘，是双道的还是单道的，卷帘箱高度，特别留意墙面上的排烟口；
b、留意管线留洞位置，搞清楚管线的性质（雨水管、排水管、消防管、给水管），为与机电设计沟通做准备，有些管道是可以拆除的；
c、留意风管标高和走向，搞清楚管道的性质（空调送回风、排风、排烟、新风、排油烟），为与机电设计沟通做准备，有些管道是可以拆除的；
d、留意是否有煤气管道，一般管道为黄色，要特别在图纸上标注出来。
注意：
在所有的勘察内容整理完成后，需要把所有的信息反映到图纸之中，用云线标注出所有问题区域，并配合现场照片，力求直观、准确、完整的表达现状。
好了，以上就是所有大型装饰工程项目中，关于勘察现场的含义、内容、方法、重点部位的介绍。
现场勘察关乎项目的后期所有流程的顺利进行，是类似于“衣服的第一粒纽扣”的重要位置，相信对于它的重要性，你已经有了一个新的认知。
本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~
