近期有一个通过宋院长找到我，问了如下问题：

王老师，我们是生产厂家，平时的工作流是CAD+SU，下生产还是画CAD三视图特征给CNC师傅编刀路。

现在有个项目想咨询一下。甲方让我们生产护墙板的铝型材线条，但是他们只有一个SU模型。线条已经在SU模型里做好工艺和切角等。他想我们直接用模型下生产，我想到REVIT来做编号，统计数量，和导出零件三视图给车间生产。但我现在没有能力完成。不知这个REVIT工作流需要哪些插件能完成这种项目？

从描述中可以了解到，这位小伙伴被甲方的要求、传统低效的工作流程所折磨...相信很多很多的小伙伴每天都在面临这样的困境，一方面是甲方越来越高的要求，另外一方面是低效的传统工作流程。这也是典型的行业升级前的一个缩影：

卷的七荤八素，工作越来越难做，工资越来越低。

真心希望大部分小伙伴永远都不要遇到这样的情况，如果遇到了也没关系，不断往前冲就完事了。

怎么冲？产业升级说穿了就是现有的“规则”无法将大家有效区分了，需要把行业门槛提高，刷掉一部分人，继续把这个游戏玩下去。而我们能做的就是，主动跟着产业升级往前走。对于学习，千万不要恐惧，你只会越走越敞亮！

好了，咱们不扯闲篇儿了，这位小伙伴的问题并不复杂，可以拆解为以下几个部分：

1，SU模型如何导入到Revit中

2，导入的模型如何使用Revit的核心功能，比如算量、编号、三维视图

3，有没有插件可以实现批量导出

我们一个个问题来看，首先是SU导入Revit。

对于SU导入Revit有以下几种方法可以实现：

1，直接导入或链接SU模型

2，将IFC作为中转导入

3，SU导出DWG之后，再导入Revit

4，通过插件转换，转换后的模型和在Revit中用原生命令创建的模型是一样的。

对于前三种导入方式各有利弊，有的无法识别材质、有的无法设置填充，总之你很难将两个软件的优势结合，最大化的实现工作效率的提升。

迫不及待的小伙伴可以翻到后面去看插件叫什么名字，不过我还是建议你一点点读完，花不了几分钟，你说现在已经是“高质量发展”的时代了，很多事情并不是看个结果就能解决问题的。

其实在Revit2020之前，导入SU功能一直受限，对于这个技术问题并不是技术上做不到，而是Autodesk公司在打自己的小算盘，它有自己的“草图大师”，叫做FORMIT，功能、操作和SU一模一样，但是这个软件做了几年也没有做起来，最终妥协，开放SU模型的导入。但是这个导入功能并不像想象的那么完美，刚开始我还以为，又是Autodesk公司在搞事情，最后发现其中另有乾坤，是不得已而为之。

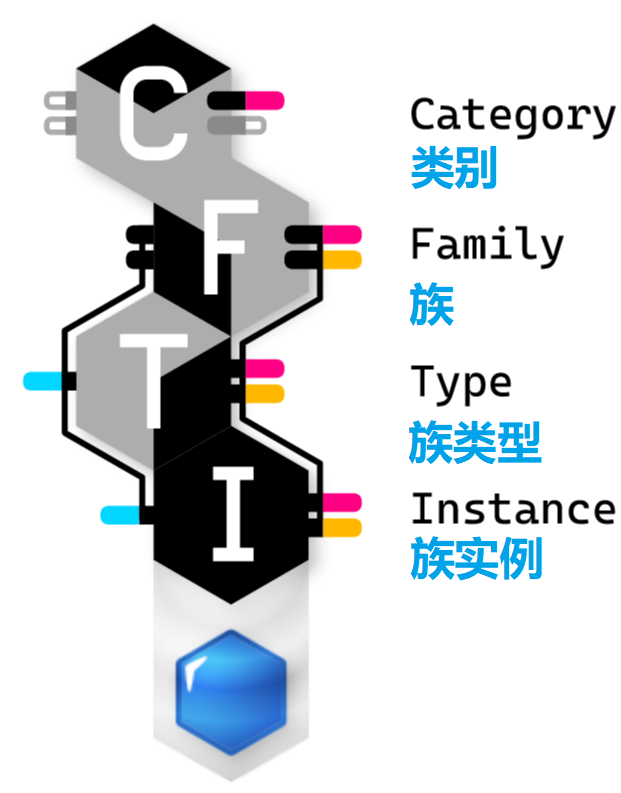

Revit之所以可以实现算量、编号，就是因为它可以携带信息，可以通过分类对信息进行归类。因此，Revit的分类是一个非常重要的概念，简单来说，它分为：类别-族-族类型-族实例-元素。

看到这里你是不是开始懵逼了，不着急，我们举个例子你就清楚了。

比如Revit是一个工厂，对于上班的工人会有分类。“类别-族-族类型-族实例-元素”所对应的工作证信息就是“A事业部-B部门-C车间-D小组-E工程师”。

想要进入Revit工厂，有身份信息的刷卡进。对于没身份信息的游客，看门大爷要求必须核查登记，通过之后，给你一个“游客”身份（类似于你不知道选什么类型的时候，会选择“常规模型”一样），总之，来的人必须有记录。每个人有了这样的工作证信息，想统计什么信息都是易如反掌。

也正式由于管理的规范，AI工具才能有所发挥。

那么SU是怎么工作的呢？

它也是一个工厂，没有看门大爷，它允许你先进厂再分组，你给了分组的（比如给了群组、组件、图层、材质等）可以被找到和统计，没有分组的你肯定就不好找到它了。

好的，到此为止，我们大概就能理解，为什么SU导入Revit中会有各种奇怪的问题了吧。没有身份信息的闲散人员进入到Revit工厂怎么找到自己的位置呢？

那么前面提到的插件是如何解决这个问题，做到转换后的模型和在Revit中用原生命令创建的模型是一样的？

答案很简单，需要指定身份信息呗。它需要你对每一个SU场景中的元素按照Revit的规则进行分类指定。如果是一个简单的项目还好，如果是一个大体量的复杂项目呢，想想都知道这个过程会有多么复杂，特别是SU模型做的不规范的时候...

插件的原理和RIR是一样的，通过Grasshopper指定信息导入。这个插件是EVOLVE-LAB出品的HELIX，29刀/月，想了解的小伙伴可以去官网溜一圈：https://www.evolvelab.io/helix

不知道各位小伙伴了解了以上的情况分析之后作何感想，我的最直接感受就是，废这个劲干嘛，先不说你测试插件需要花费多少时间，单单是准备需要和SU对应族类型的时间就够你在Revit中画一遍了。或者干脆用传统流程搞定...

现在我们再回头看这位小伙伴的问题，思路就会非常清晰了。

首先，SU和Revit不是一类软件，原生命令导入Revit中出个施工图没问题，但是算量、统计信息就别想太多了...并不是Revit软件不好用，如果没有详细的分组和信息赋予，即便是基于SU的BIM软件也做不到...

然后，用插件批量导出没问题，但是需要花钱，更需要在Revit中准备和SU对应类型。

那么，废这个劲干嘛，先不说你测试插件需要花费多少时间，单单是准备需要和SU对应族类型的时间就够你在Revit中画一遍了。或者干脆用传统流程搞定...

不知道小伙伴们发现了没有，产业升级没有想象的那么简单，如果真是找个插件、花点钱就搞定了的话，就不会有那么多企业倒下，那么多人失业了。

生产力的变革，需要生产工具适应新的生产力，在这个变革的时候，能知道努力的方向已然不是易事，想弯道超车更是天方夜谭...
