如何画好地面铺装图?附避坑指南

 > 修改于2023-05-11 阅读 490
更多

dop设计(ID:dopdesign)原创

作者丨dop设计

编辑丨那兰


地面铺装图可以说是平面体系中最简单的一张图纸,它表达的是地面的材质,造型还有同平地顶之间的关系,但是,恰恰是这么简单的一张图纸,却让很多设计师的图纸频频出错。


所以,为了让你不再掉进这个“坑”里,受“甲方粑粑”的折磨,咱们今天就来系统解决以下2个问题:


1、地面铺装图到底包含哪些内容?

2、绘制地面铺装图时,几乎人人都会碰到的4个坑。

a、标高总会出现很大误差

b、不检查楼层降板,导致完成面错误

c、地砖要不要满铺?门槛石表示

d、起铺点设计要点


ps:本期要点颇多,建议先收藏、再阅读。全文阅读6分钟。




01地面铺装图包含哪些内容?


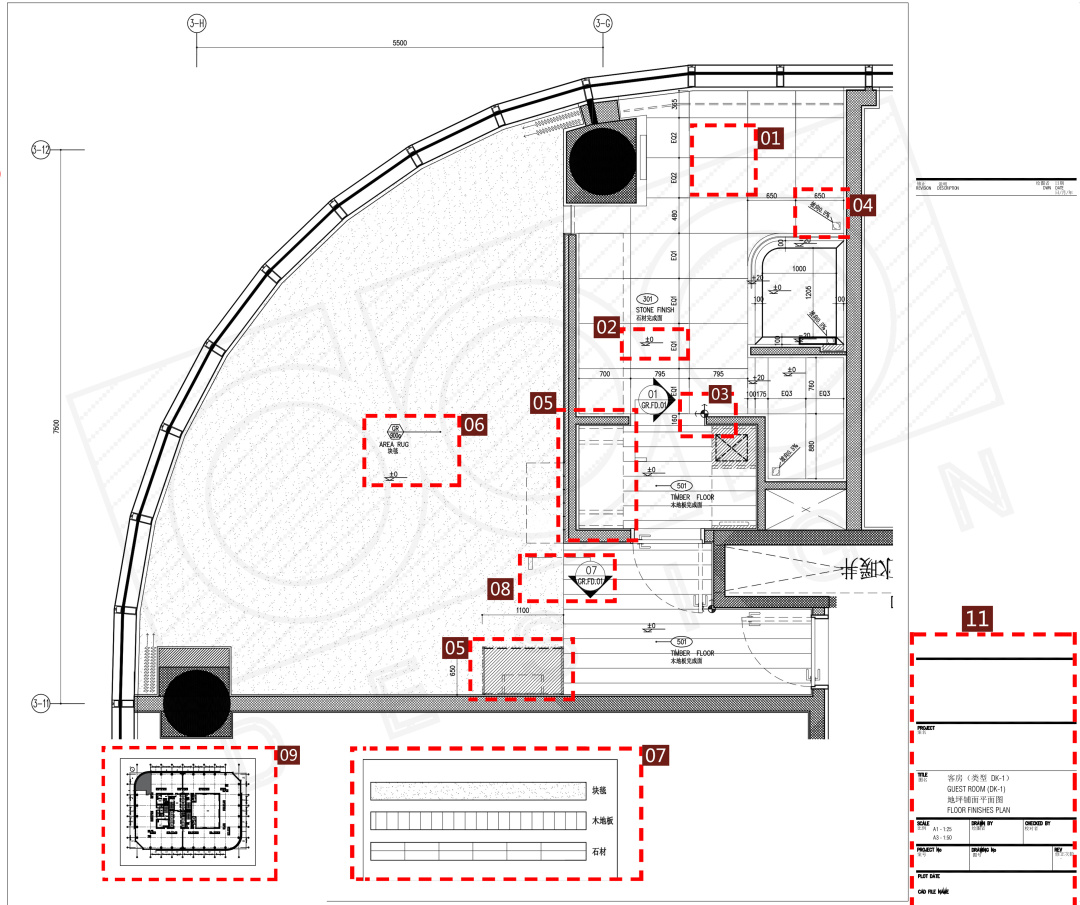

△地面铺装图参考标准


上图是我们之前绘制的一张酒店客房的地面铺装图,算是一张比较标准且值得参考的图纸,来看看这张图纸中,必须包含哪些基本要素?


1、地面饰面材质的填充图案;

2、地面饰面材料的完成面标高;

3、起铺点;

4、找坡线;

5、固定家具(到地家具);

6、材料标注;

7、填充图例;

8、构造节点图索引;

9、索引图(钥匙图);

10、图名图号


综上所述,在标准的地面铺装图中,只要你清楚的表达了上面列举的10项基本要素,你所绘制的地面铺装图,就算合格了。

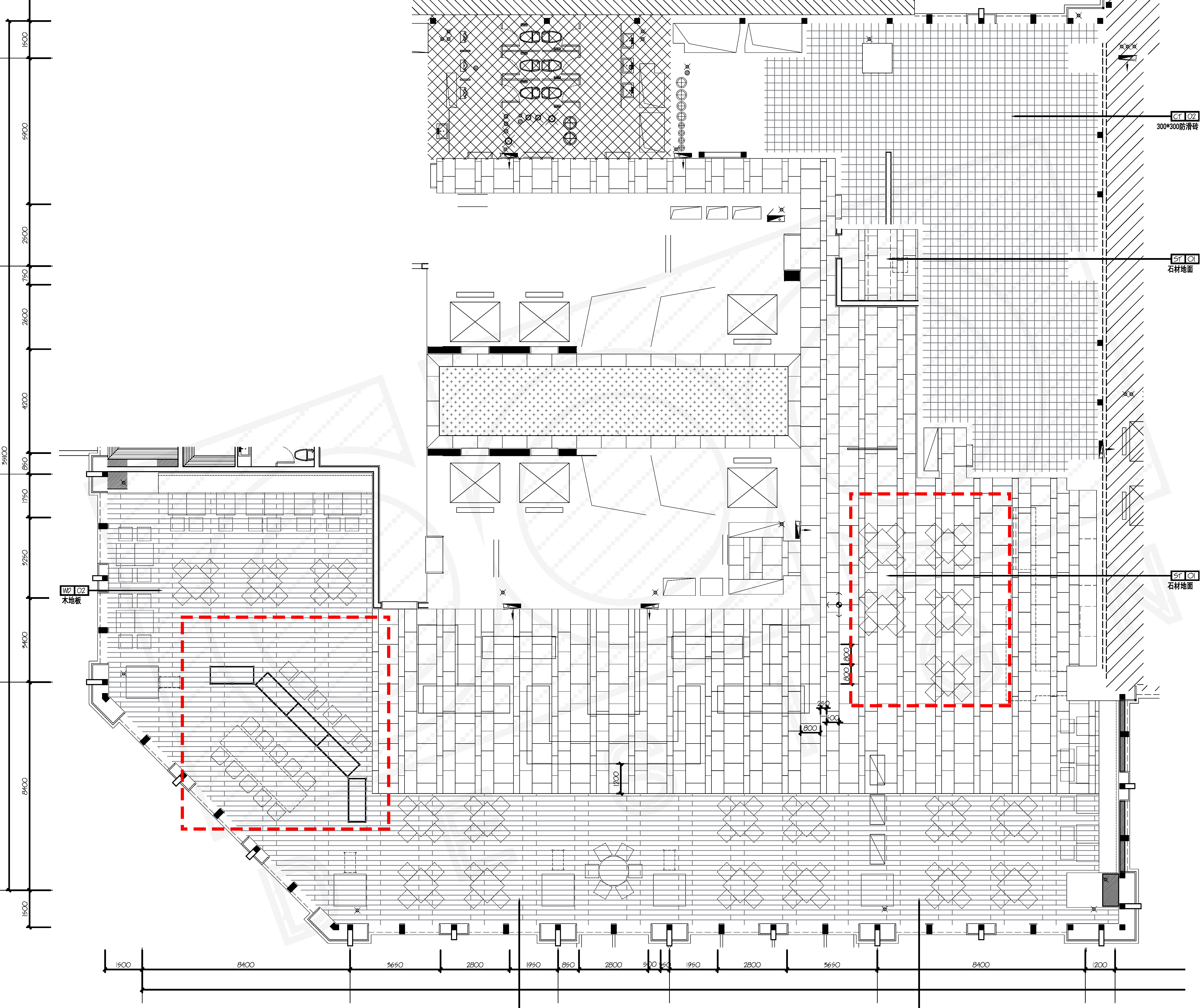

△地面铺装图与家具布置叠图显示


如上图所示,我们也会经常看到一些设计公司的图纸,为了体现平面布置图与地面铺装图的位置关系,会将图纸中的家具层显示出来,与地面铺装图叠加在一张图上。

△平面布置图+地面铺装图


这样的图看上去是不是很高端,感觉这样做连设计方案都高端了不少呢?


但是,这种做法是我们极其不推荐的


因为,作为专业的深化设计师,我们的制图理念是“在不重复标注,不漏项的情况下,尽量让图纸看起来清爽,便于识图”。


这样做的好处:

1、图面更加干净整洁,一目了然。

2、节省我们的绘制的时间,提高工作效率,把更多的时间,花在值得花的地方。


要知道,地面铺装图是给到现场施工人员,让他们根据这张图纸结合现场实际情况去进行施工,如果仅仅是为了美观和“看上起很厉害”就把家具给叠加在上面,这样的话,既浪费设计时间,又给现场施工人员增加读图难度


记住,我们学习设计制图的目的,是“更高效的让设计更好的落地,图纸只是表达设计的工具,最终落地的项目,才是你的作品”。





02绘制地面铺装图时,最常踩的坑?



1、第1个坑:绘图之前,不读懂建筑图

这个坑不必多说,应该人人都吃过亏,下面来谈谈怎么避免。

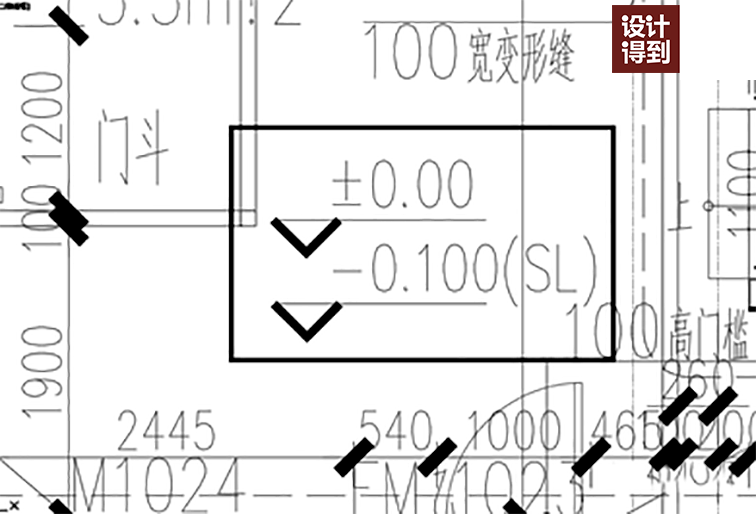

△建筑结构图


a、在建筑图上一般会看到2个标高值,一个是结构标高,另外一个是完成面标高,中间的差值就是地坪完成面的厚度,绘制地面铺装图很重要的一点就是以此为参照拟定地坪标高。


b、图纸的准确性越高,所需要现场解决的问题才会越少。对于大中型项目,这直接影响到预算造价,是我们专业度的表现。


c、大型工装项目中地坪完成面厚度要参照建筑图纸的原因


① 越是大型项目,需要考虑的因素就越多,首先是建筑图纸的电梯完成面高度,高于建筑结构平面的,因为考虑到后期地面作为装饰面必须与电梯门槛高度持平。


② 另外就是建筑一层地坪和室外地坪交接最好持平,不然高低差太大容易出现
