制冷取暖设备常见有哪些?分体式空调设计与施工注意事项

{{StoryDetails.browseTimes}} 许如昔



#关键词: 分体式空调# 设备知识# 通识#


导读


室内生活环境的舒适度会直接影响我们生活的幸福指数,谁都希望自己的新房能够是温馨的港湾。


今天将是我们正式学习设计落地的第一天,很开心能在这里与您相遇。未来的日子希望同学们循序渐进的掌握硬装的系统知识。


今天我们开讲设备知识的第一系统。【制冷取暖】的第一篇。


本期主要给你解决以下知识点:


1、家庭制冷主要有哪些方式?

2、家庭取暖主要有哪些方式?

3、分体式空调设计和施工有哪些注意事项?


家庭制冷主要有哪些方式?




记得很小的时候,外婆哄我入睡。总是拿着一把蒲扇,摇啊摇啊,仿佛蒲扇长在她手上似的不知疲倦。虽然燥热,但还是在微风中迷迷糊糊的睡着了。


后来长大了一些,电视上放着还珠格格,一屋子的人挤满了三伯的小屋,风扇矜矜业业的转啊转啊,虽然还是热的大汗淋漓,但我们看的却是津津有味。


再后来,堂哥给在老家读书的侄子侄女安了一台空调,夏天回去的时候,除了吃饭的点,大家像长在空调房似的,怎么也不肯下来…..

这些场景你是否似曾相识…时代的变迁…呃,打住,今天我不是来跟你们怀旧的,我们来聊一聊家庭制冷的事儿。



无论从什么时候开始,想要凉快一定得降温通风。

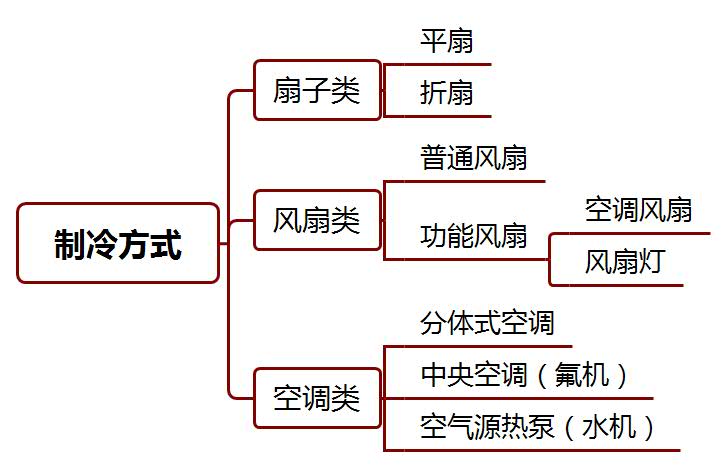

无论把房子建在阴凉的洞穴也好,还是制造风带走热量也好,都只是为了夏日里那一抹清凉。制冷方式大致有如下图示三种:扇子类、风扇类和空调类。接下来我们会从这三种分类来仔细介绍。



第一类:扇子

扇子系列代表↑


主要分为平扇和折扇。


根据材质不同可细分很多种,司空见惯的这里我不做多说。只要热了,任何东西都可以变成一把蒲扇,比如迎面而来的广告纸,轻薄的量房版,如果很热,我甚至不介意用我刚装了壳的平板来扇扇。


第二类:风扇

风扇系列↑


是使用最多的。大致可分为普通风扇和功能风扇。


普通风扇形态万千:床头四方小扇,落地扇,壁扇……大都为了加快空气流动,从而达到制冷作用。

功能风扇常见于空调风扇和风扇灯。


下面我们会从原理和设计角度介绍空调风扇。

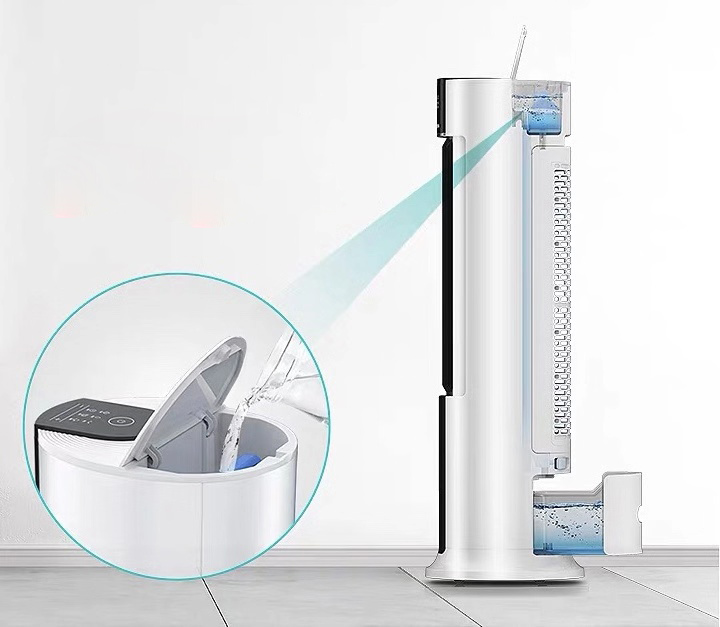

一句话概括空调风扇:本质是风扇不是空调。可加热,可加冰制冷,加水加湿。

空调风扇系列↑


可是,这些“装”外之物,跟我们设计有关吗?

答案是肯定的!!!


空调风扇设计注意事项:


1、收纳:

如果客户比较喜欢使用风扇而不是空调。那么这些风扇该收纳到哪里去呢?

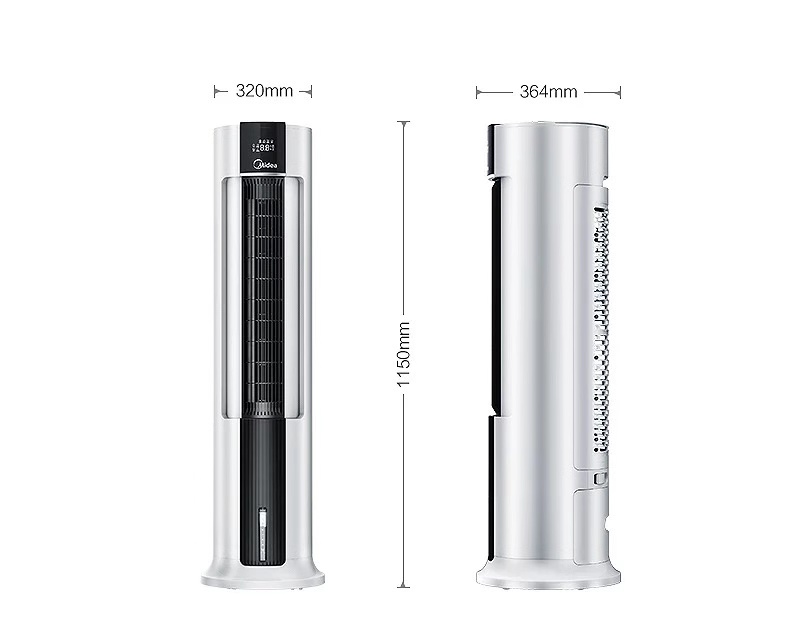

空调风扇的尺寸你感受一下。

Ps:在设计的时候,我们不能一味的为了控制造价而压缩客户的收纳柜的数量。


风扇,凉席,行李箱,人字梯,玩具都是需要一个家的,一来到处乱放凌乱不堪,二来不使用的时候电器积灰严重影响来年使用。



2、插座:

在需要的地方一定别忘记多备用几个插座。


比如说电视背景侧面,餐厅一角,床对面墙角,(主卧甚至可以在墙角两边都可以装,怕热的夫妇为了抢风扇是可以打起来的)

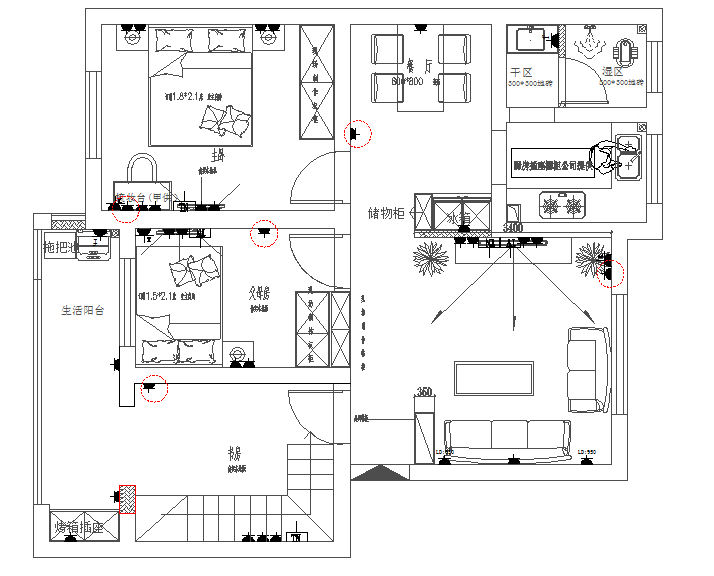

图中红色部分主要考虑风扇插座↑


介绍完空调风扇我们来讲一讲风扇灯


一句话概括风扇灯:风扇灯是装在顶上可带照明的风扇。

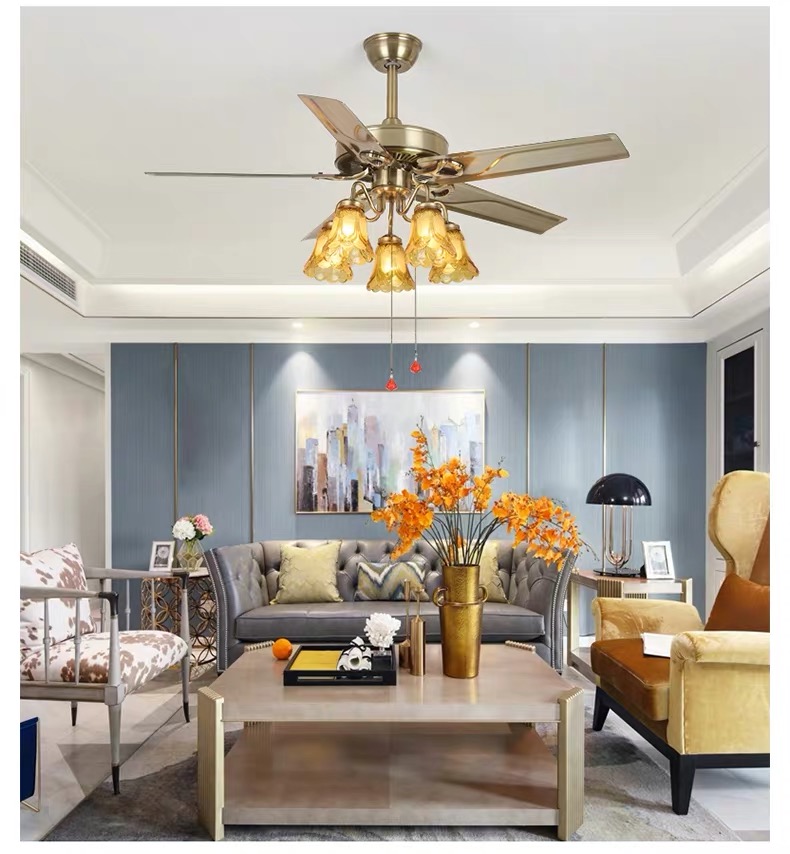

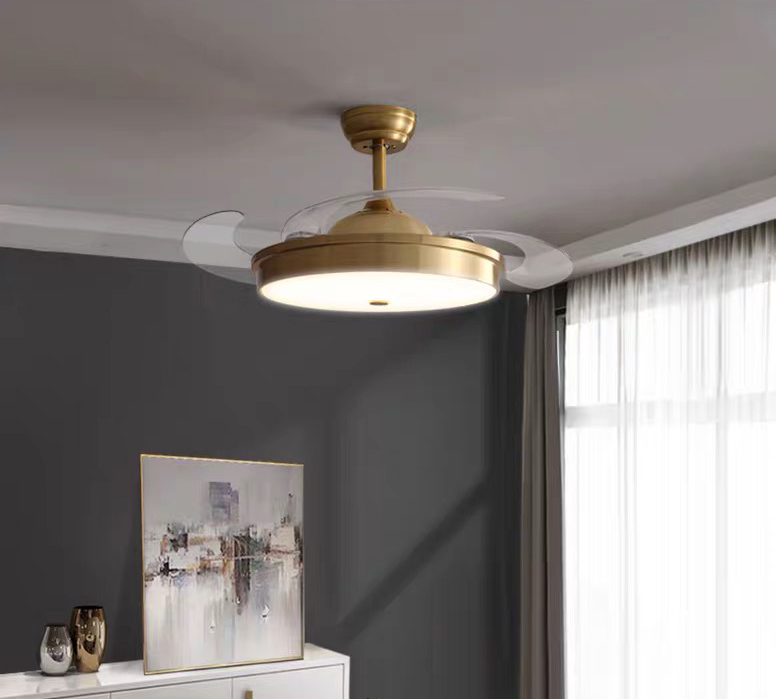

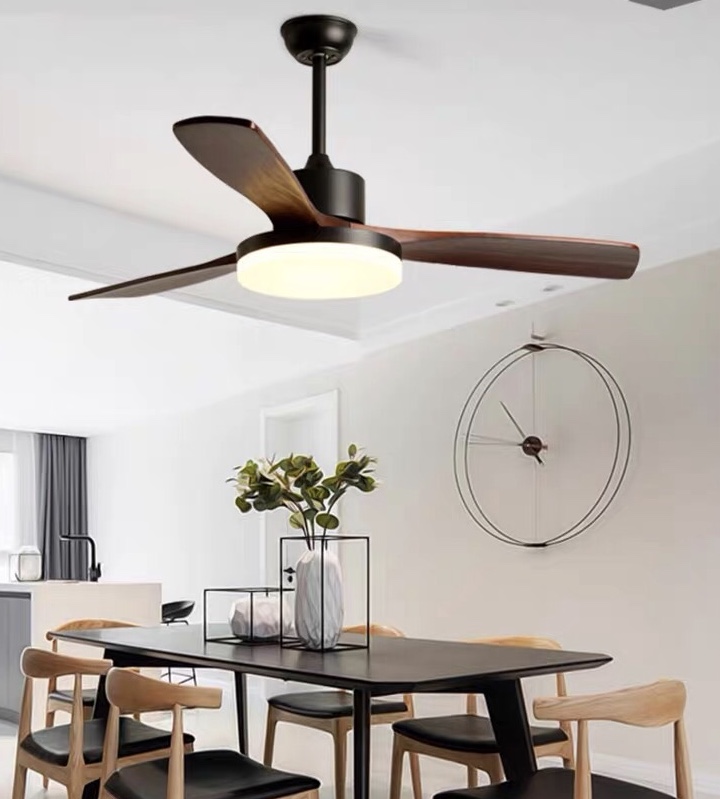

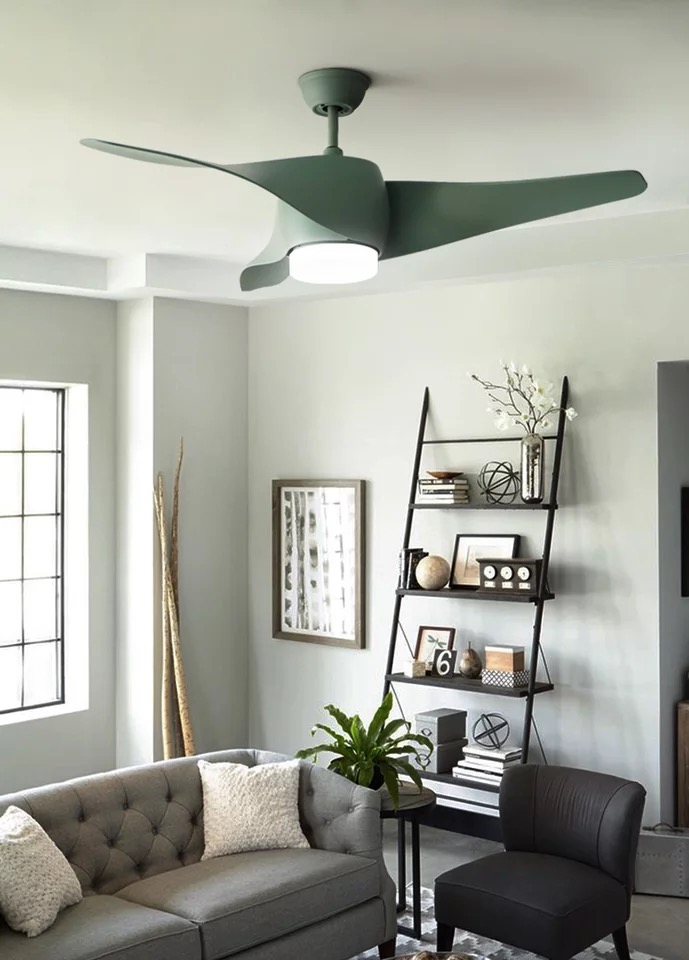

客厅风扇灯↑


Ps:但凡有这种需求的业主,他一般表现的很强烈。在我们绘制施工图的时候就会跟我们说他家要装风扇灯,大部分业主是怕放少了线以后装不了。以前的风扇灯只能手动调速,需要多接一根线,业主如果不知道确实会担心。


风扇灯设计注意事项:


1、放线使用:正常的灯线布置就可以了(一根零线一根火线)。遥控,声控(天猫精灵)你想要的方式都可以!

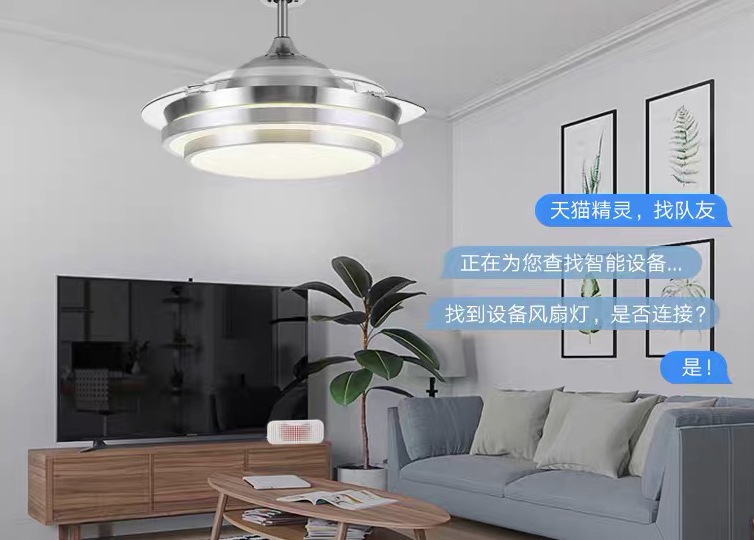

风扇灯连接天猫精灵↑

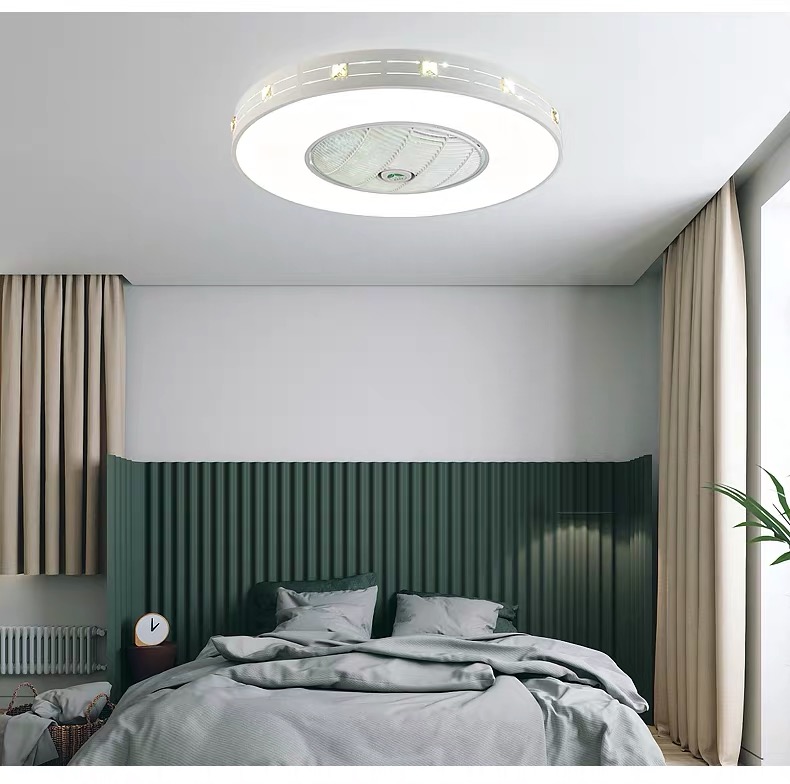

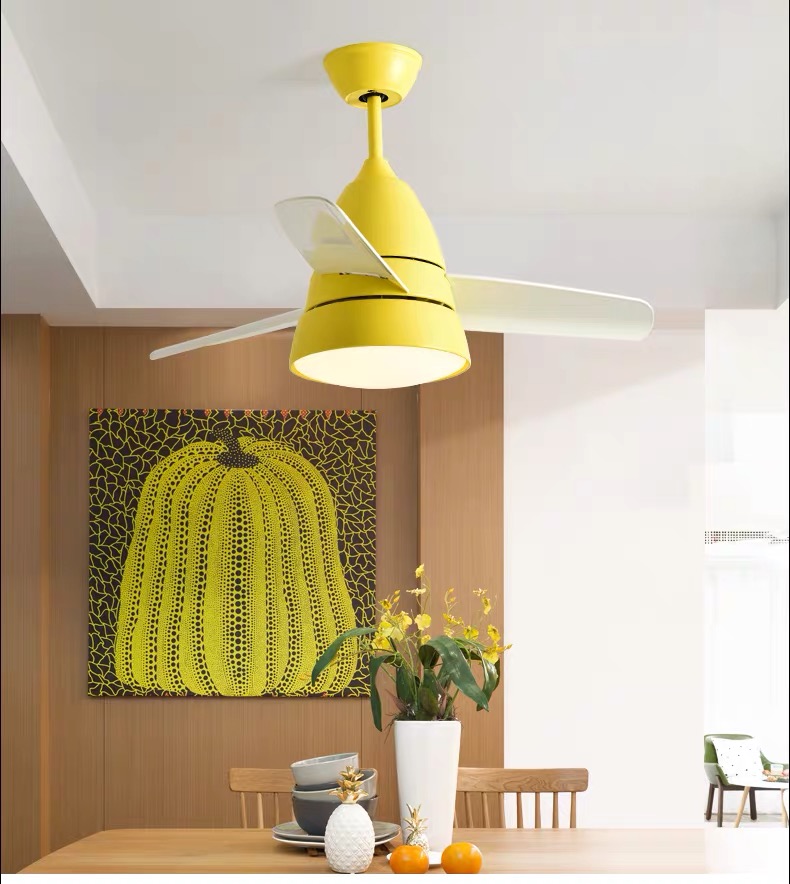

2、颜值:时尚精致,可随风格定制。

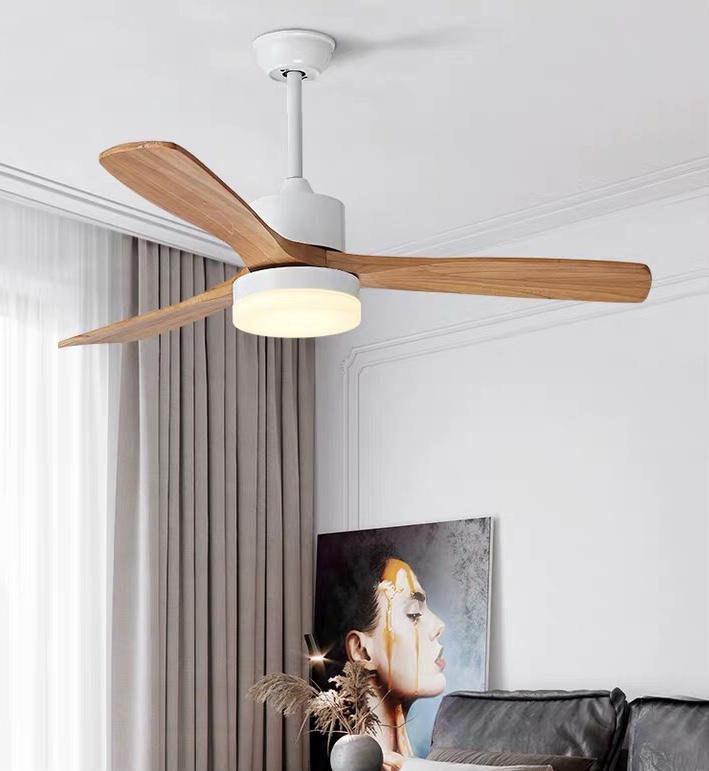

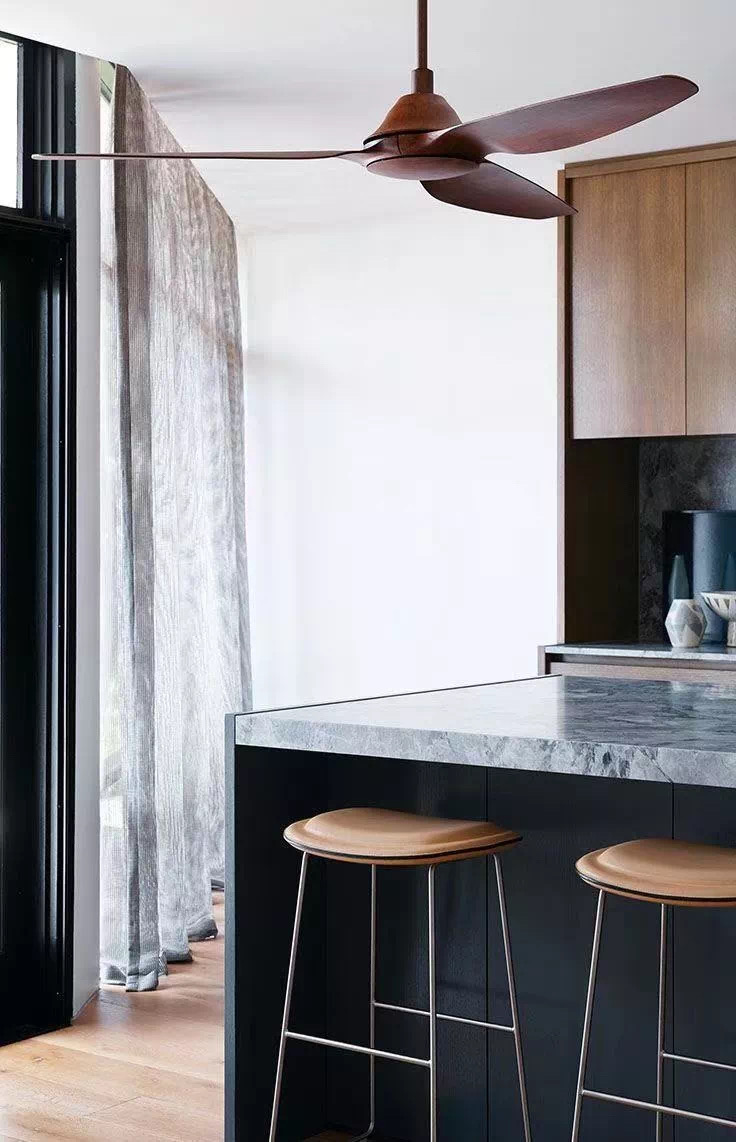

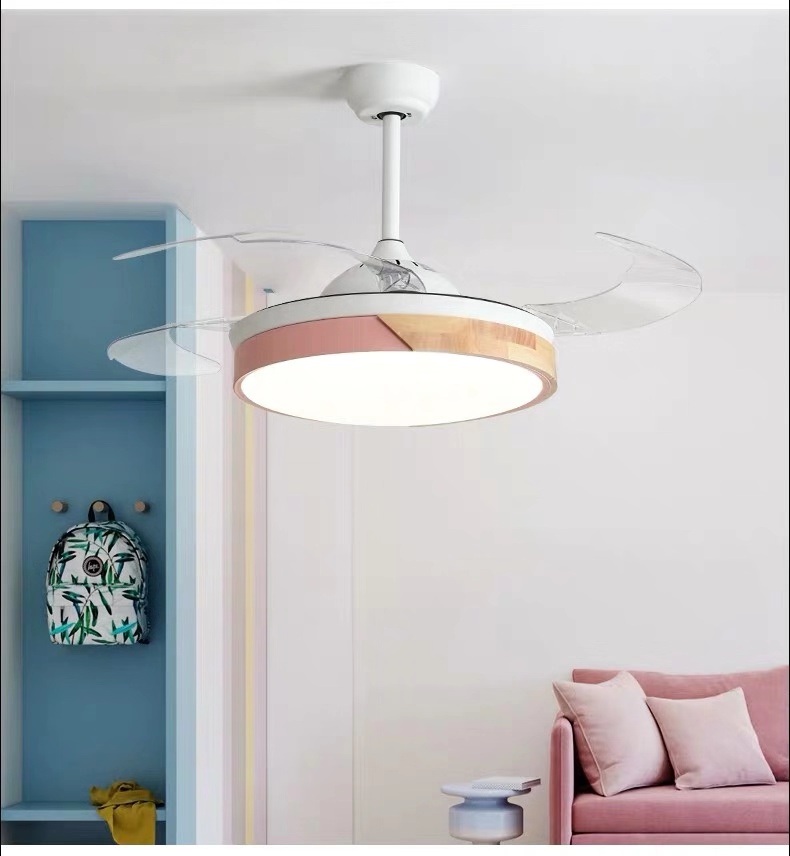

不限于餐厅。客厅,卧室,书房哪里都有合适的款!不去搜搜真不知道,风扇灯竟然可以做的如此精美。好看的简直有点丧心病狂!不信你瞧!

以上款式万能淘宝均有出售↑


Ps:要是套用口红带货大王李佳琦的一句话,我绝对会说:O、MY、GOD,太完美了!买他!买他!



3、与吊顶的关系:

颜值这么高,我们除了要合理给客户建议款式之外,在设计吊顶时我们需要重点注意以下几点。

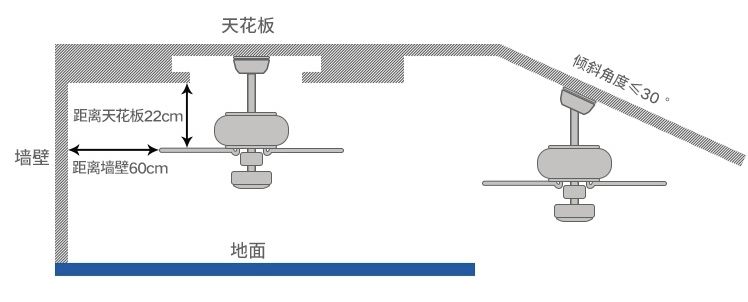

A:与周边距离:风扇灯全展开之后,扇叶离周边至少在350mm以外,已超过600mm为佳。另外离吊顶至少要有200mm的落差,否则会影响风力。


Ps:原则上在倾斜的吊顶上定制吊钩,调整安装角度可以装,但是不建议。

B:预制板和普通吊顶不建议安装风扇灯。预制板实在要装,要在吊顶中心位置的预制板里(风扇灯位置)钢筋加固。

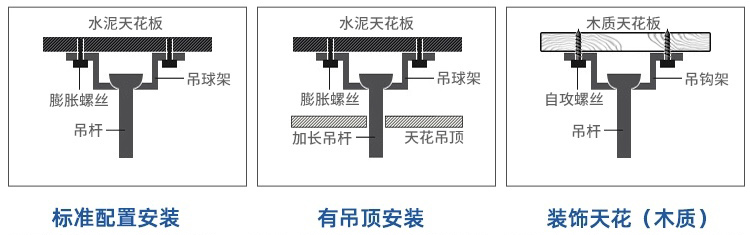

C:原则上装风扇灯上尽量避免吊顶。但你设计的区域实在有吊顶的,应提前把风扇底座杆子安装在顶上,视情况加长吊杆长度。或者安装的地方用木板加固加厚。


第三类:空调


空调类主要分为:分体式空调,中央空调(氟机+水机)。

分体式空调:即柜机+挂机的组成,也是国内家装中,最常见的制冷设备。

中央空调(氟机):即常见的多联机,多为日系品牌。

中央空调(水机):传统的水系统的中央空调,用风机盘管,是空调的出风口制冷,可再增加了地暖的方式采暖


 空调的制冷效果不容多说,后续我们会有3篇的篇幅详细介绍中央空调。


家庭取暖主要有哪些方式?




Ps:说起取暖,我总是会想起大家常常争论的一个话题:到底是北方冷还是南方冷呢?


如果不是亲身体验,我肯定会觉得东北那旮沓头发能瞬间结冰的地方要来的冷的多。


实际上,当我在北方呆了一段时间,春节回老家湖南的时候,真真把我冷哭了,冷得痛到骨子里的感觉。为什么呢?


一来是跟空气湿度有关;二来北方集中供暖;


那常见的室内空间取暖方式都有哪些呢?

主要有如下四种:集中供暖,小太阳、暖风机供暖,空调供暖,地暖供暖。


一、集中供暖系

集中供暖及由政府集中安装的供暖系统,主要见于我国北方地区,绝大多数南方地区是没有这个待遇



二、小太阳、暖风机系列

常见的小太阳、暖风机有如下几种形式:

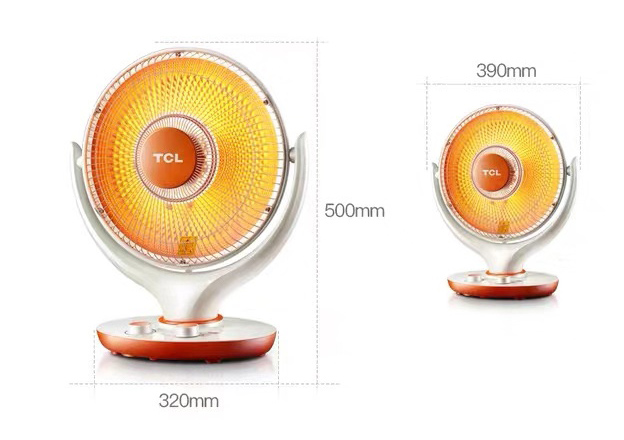

小太阳↑


暖风机↑

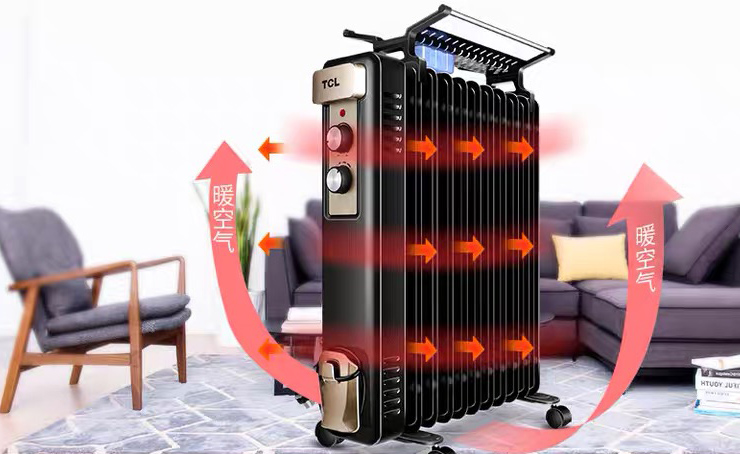

油酊↑


暖风机↑

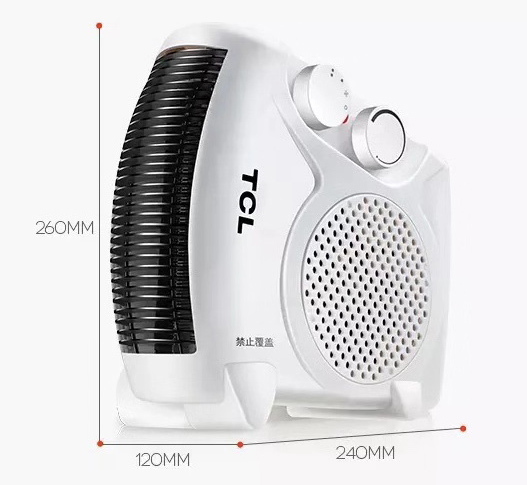

以上这些设备只适合近距离取暖,稍微远点就感觉不到温暖了。


尤其小太阳类,远了冷,近了烫,双脚都能烤熟了。于是,就诞生了升级版的“大功率暖风机”。

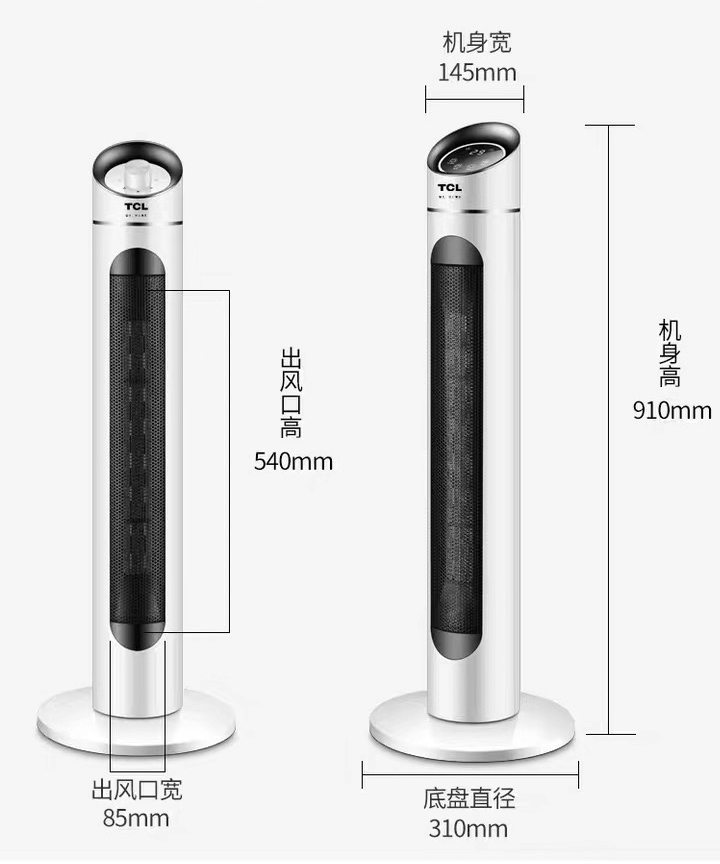

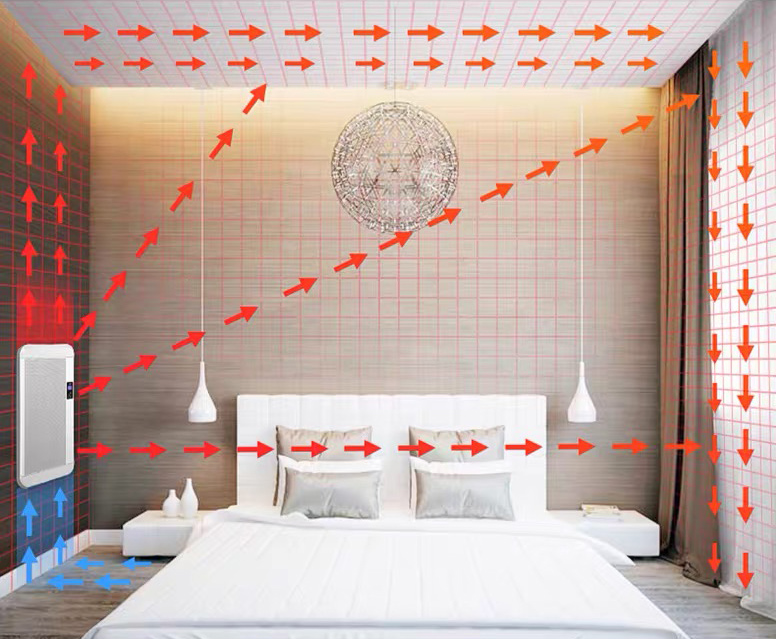

对流式取暖↑


Ps:如果我们的业主家里不做地暖,那么这种功率大的暖风机还是可以推荐的。造价一般一千以上一台。可立式可壁挂,可遥控,(部分还能使用天猫精灵)这类产品的推广大都是写着“地暖般效果,整屋供暖”。


虽取暖效果不如地暖,但性价比绝对秒杀多数地暖产品,因此,对追求性价比的业主,这类产品值得推荐。

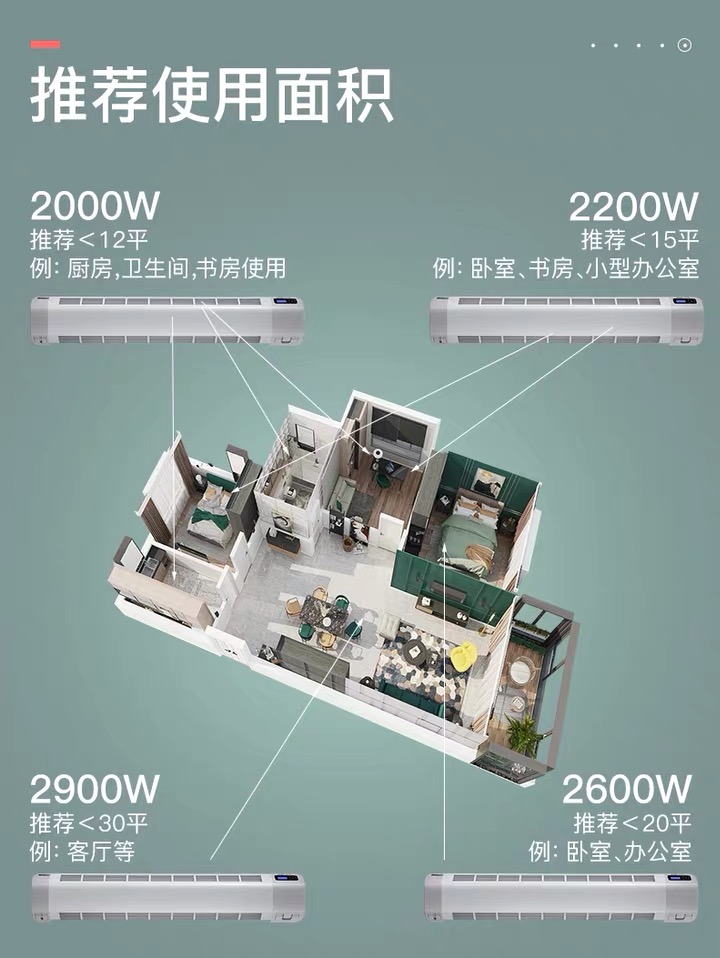

适用面积推荐:可根据如下图片建议。

怎么选适合的暖风机设备↑


颜值:时尚精致

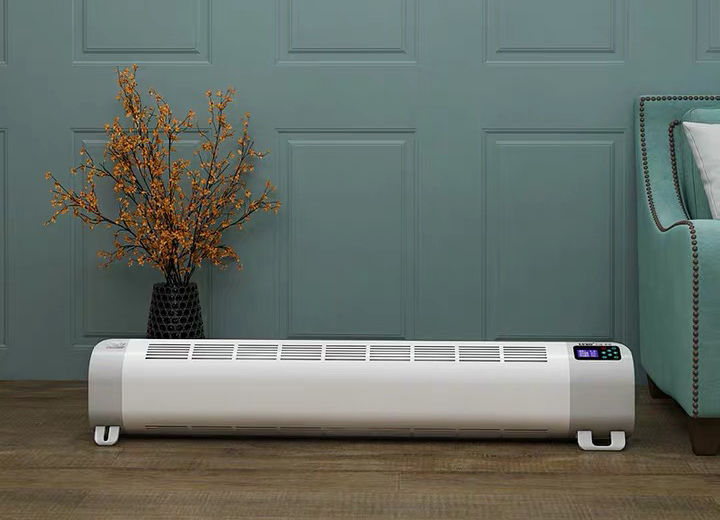

踢脚线式暖风机↑

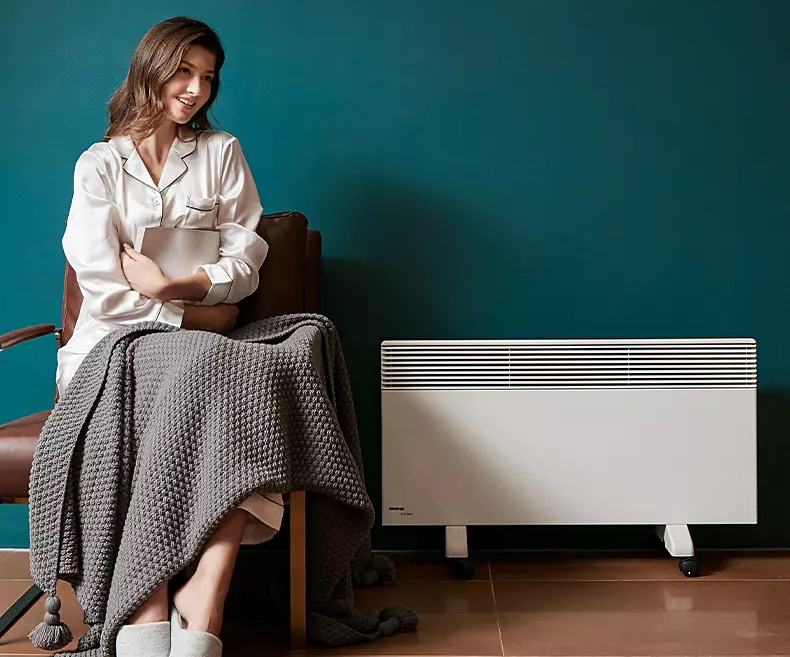

暖气片式暖风机↑


二、空调类


在家装空间取暖里面,常见的空调设备主要分为:分体式空调设备和中央空调设备(氟机或水机),关于空调设备的详细分析,我们在以后的章节详谈,本期内容就先暂时跳过


Ps:空调有一句行话:制冷是本分,制热是本事,可见,空调类的制热空能还是不明显的。

关于空调取暖↑


三、地暖类


在家装空间里面,常见的地暖主要分为“电暖”和“水暖”。

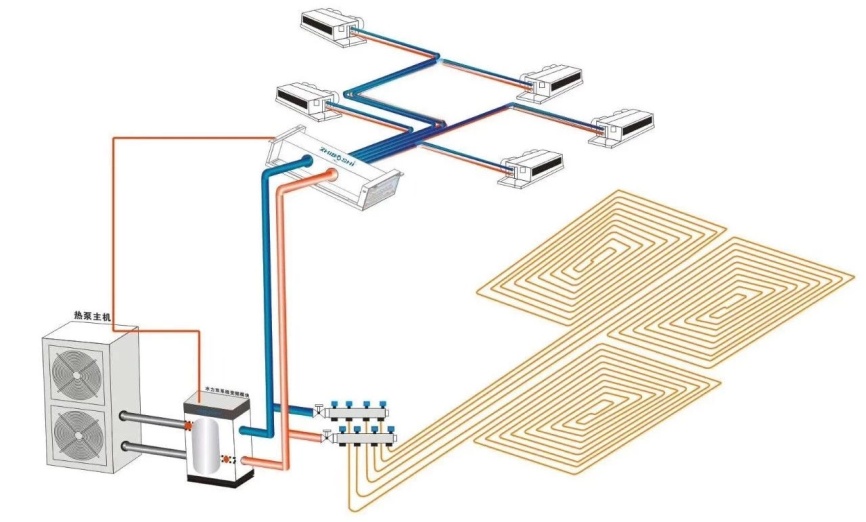

其中水暖有两种,一种是壁挂炉式的烧燃气,一种是热泵形式的置换能量。热泵形式的又有两联供和三联供之称。


二联供一般是“热水+采暖”或者“采暖+制冷”的两种不同组合。


三联供则是“空调+地暖+热水”三种功能组合。家用一般二联供居多。



关于地暖的知识我们后面会详细拆解,本期内容就不做过多概述。


分体式空调设计注意事项有哪些?




由上面的介绍,我们知道了国内家装空间中,最常见的空调设备是以“分体式空调”为主,而且是绝对的占有率领先。


因此,在我们学习中央空调的知识之前,有必要花点时间了解分体式空调的设计知识。


分体式空调的组成结构:

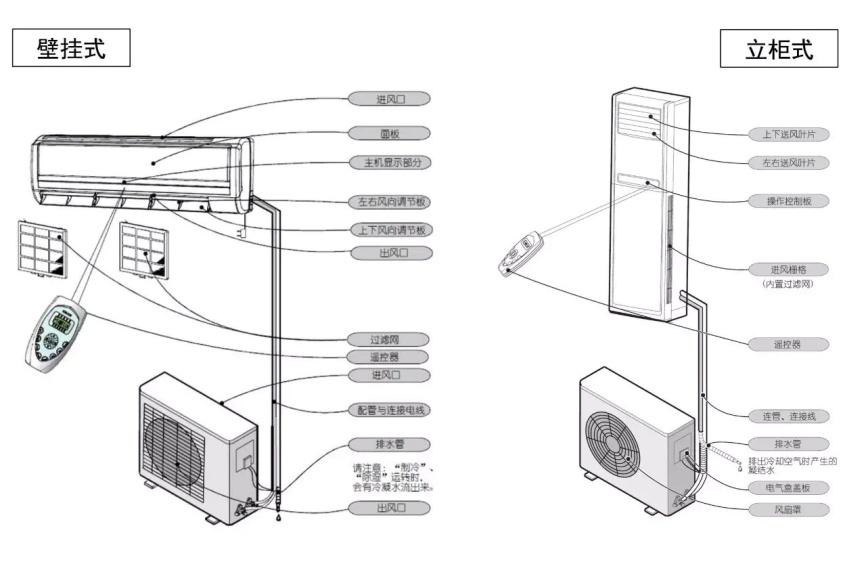

分体式空调组成↑


分体式空调是柜机和挂机的统称,通常情况由室内机、室外机和铜管等配件组成。



我们需要重点掌握分体式空调的尺寸,在后期设计尤其改造方案中尤为重要。

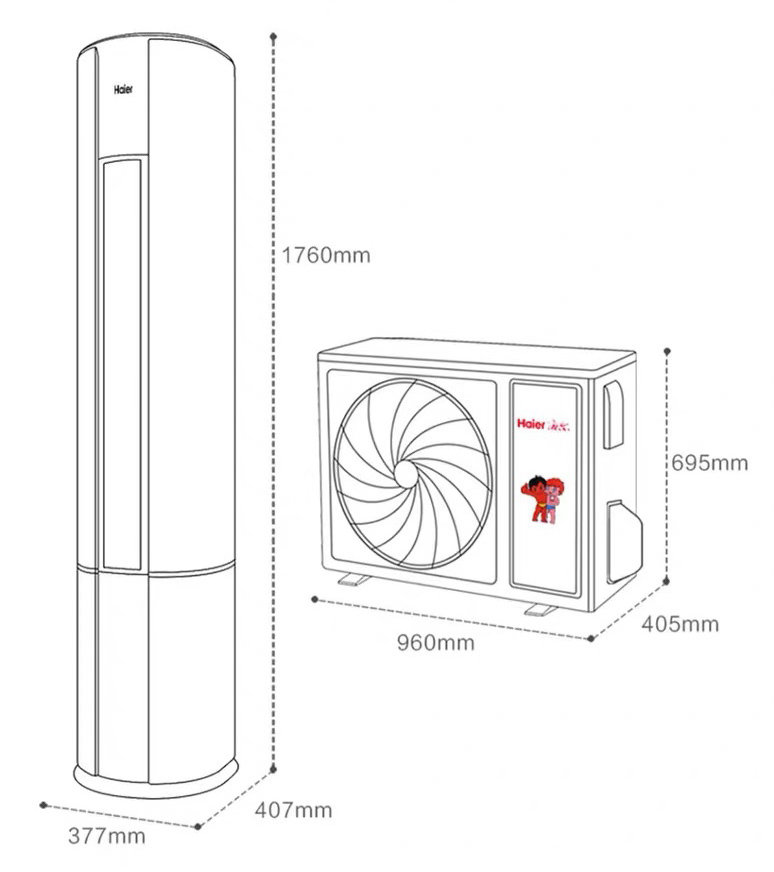

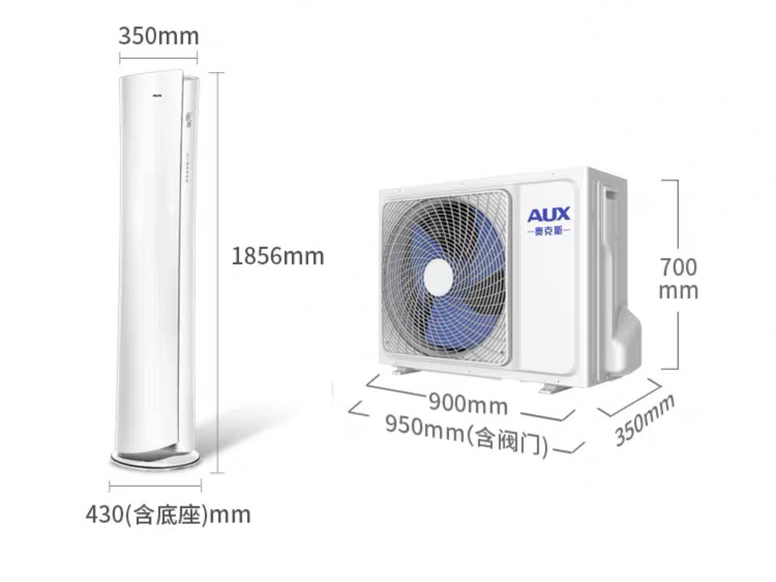

柜机常见尺寸一↑


柜机常见尺寸二↑

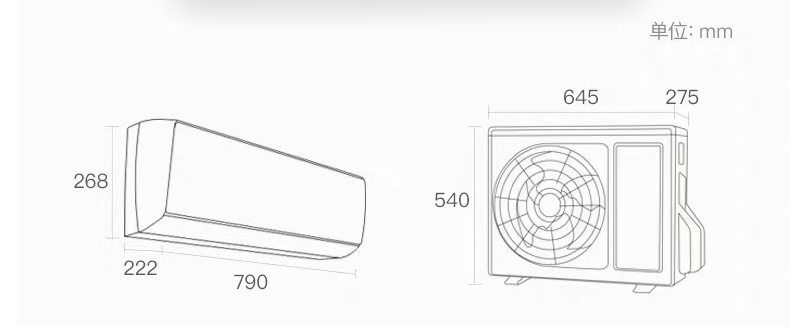

挂机常见尺寸↑

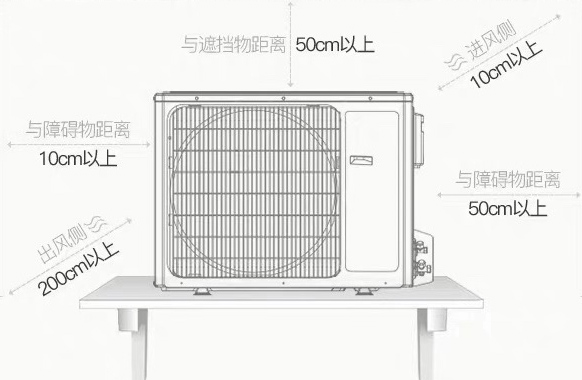

室外机安装透气要求↑


表现方式:

柜机加挂机可以说是空调系统里最简单的一类布置,通常我们会在插座图纸里表现出来。它的布置很简单,一般是外机放哪里,空调就布置到哪里。


Ps:有经验的项目工长会根据现场情况布置,并不需要操心太多。但是实际工作中,我们可能会经常碰到新工长,这个时候,如果你也不懂一些工地现场处理,那么你的工地可能真成一团浆糊了。



常见误区:

室内机位置一定得比室外机高吗?

答案是否定的!

我以前就收到过同事火急火燎的消息:许老师,我跟业主在房子里沟通。他想把客厅的室外机放上面一层楼板,问我室外机比室内机高排水会不会有问题。


我不确定,你说呢?在线等挺急的!并焦急的附上一张图片。



这种情况你碰到过吗?其实答案很简单;

空调铜管和排水是分开的,只要走的排水管低于室内机位置,室外机的高度并不影响内机排水。



Ps:以该案例的空调点位为例,此处空调位置处记得要画空调柜门,不然后期工地又有增项。否则业主不愿出钱就变成了下面这样。

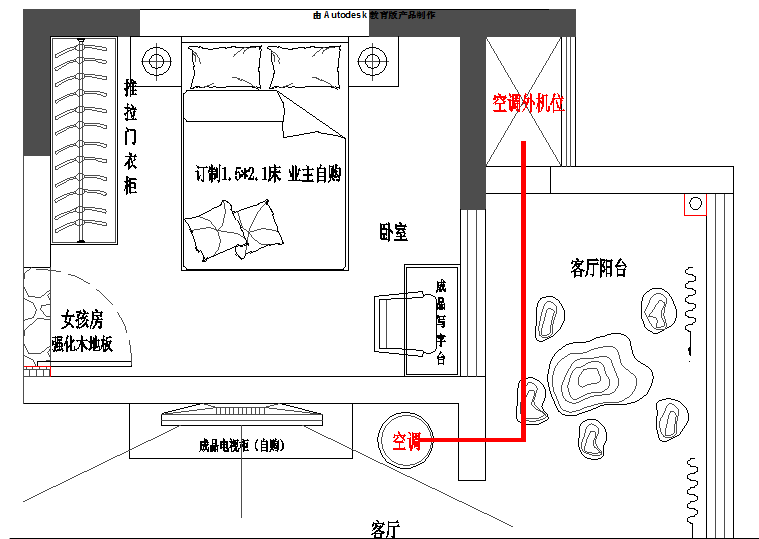

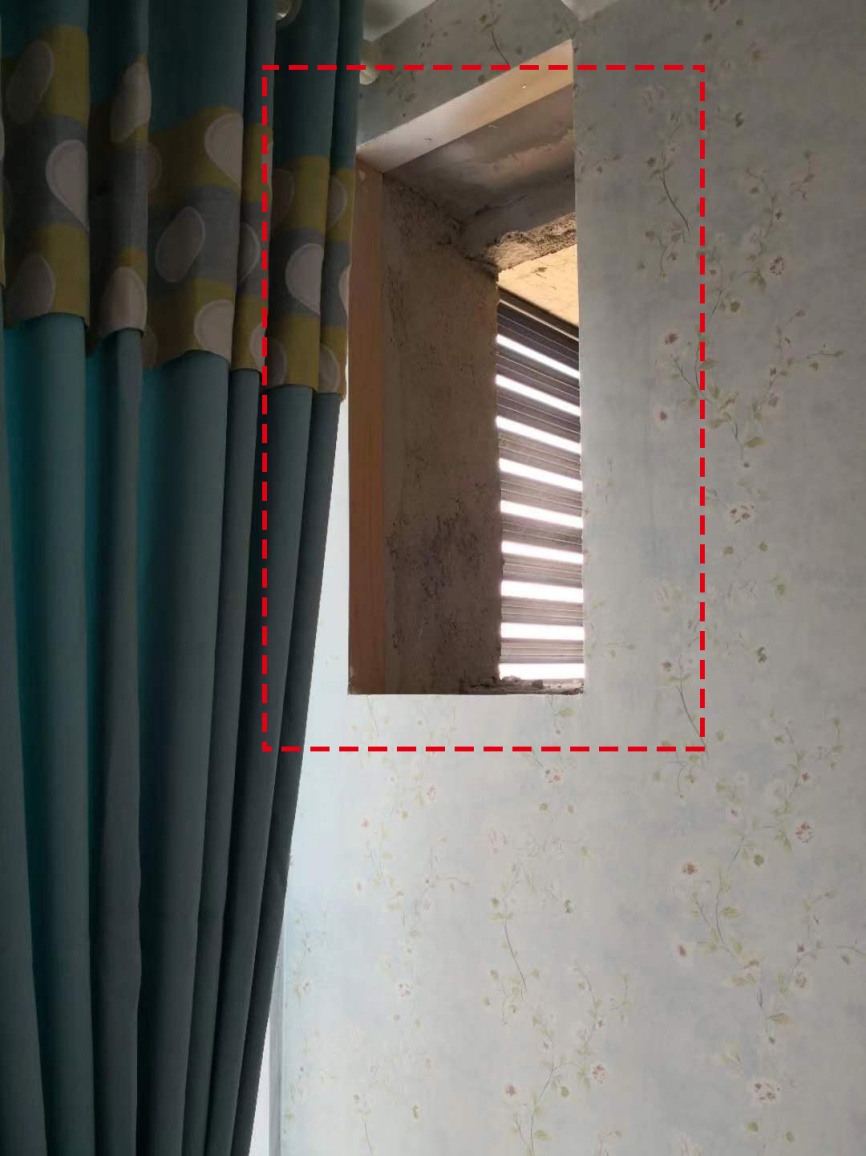

空调洞设计师未画图纸,客户不加钱,工长也不做,僵持到了完工↑


分体式空调设计要点:



客厅:要预见室外机与室内机的走管形式,排除施工纠纷。

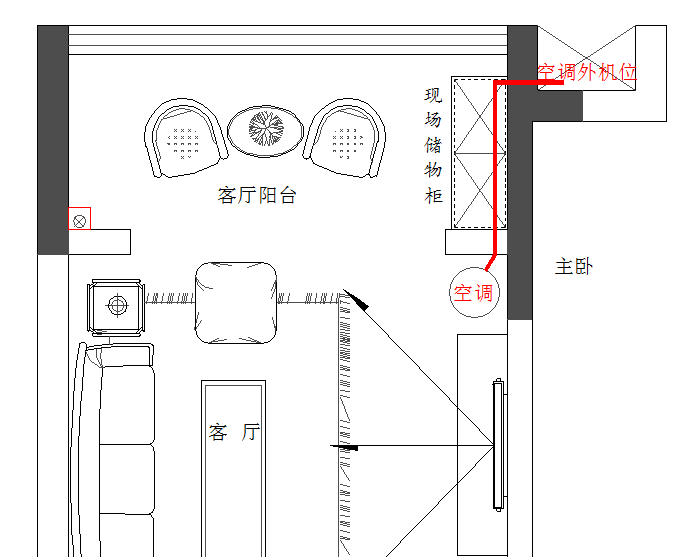

案例一:室外机位置紧挨阳台的建议做柜子掩藏铜管。

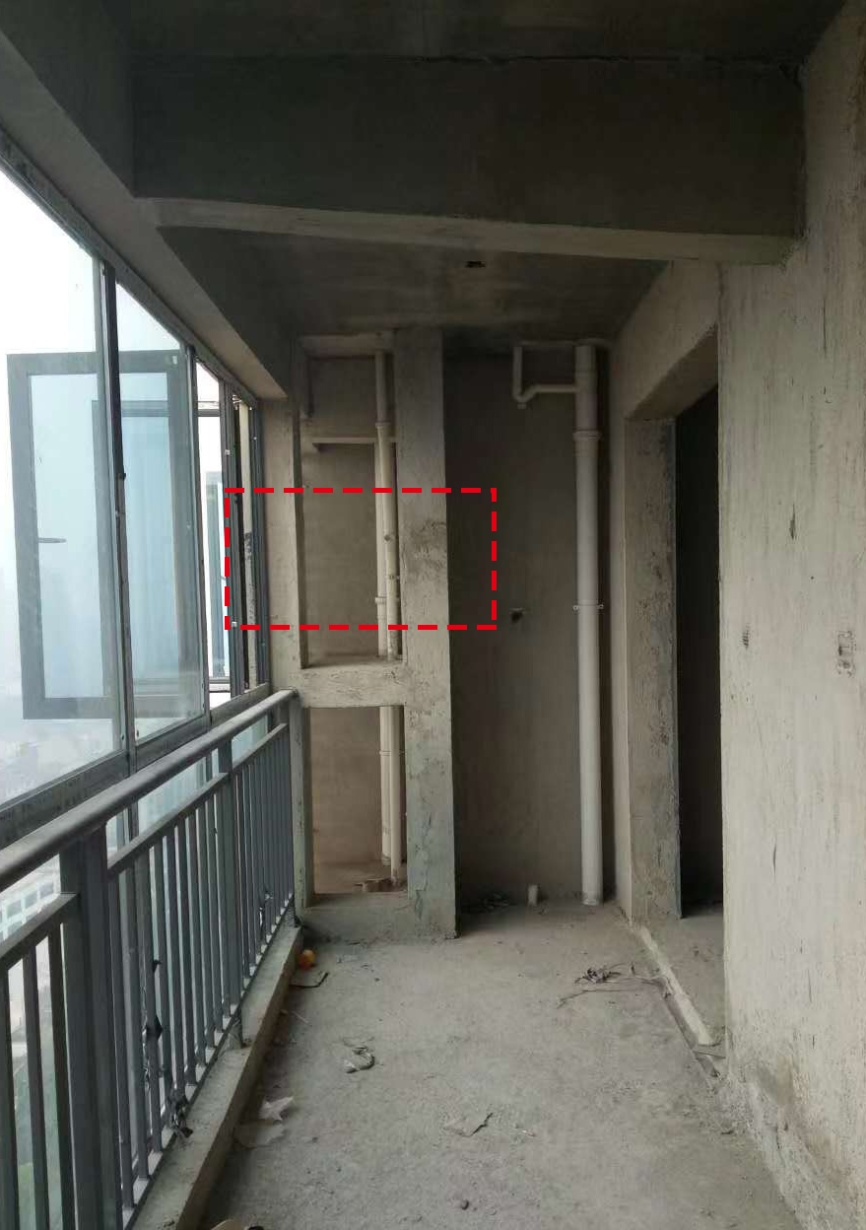

空调外机位置只经过阳台↑

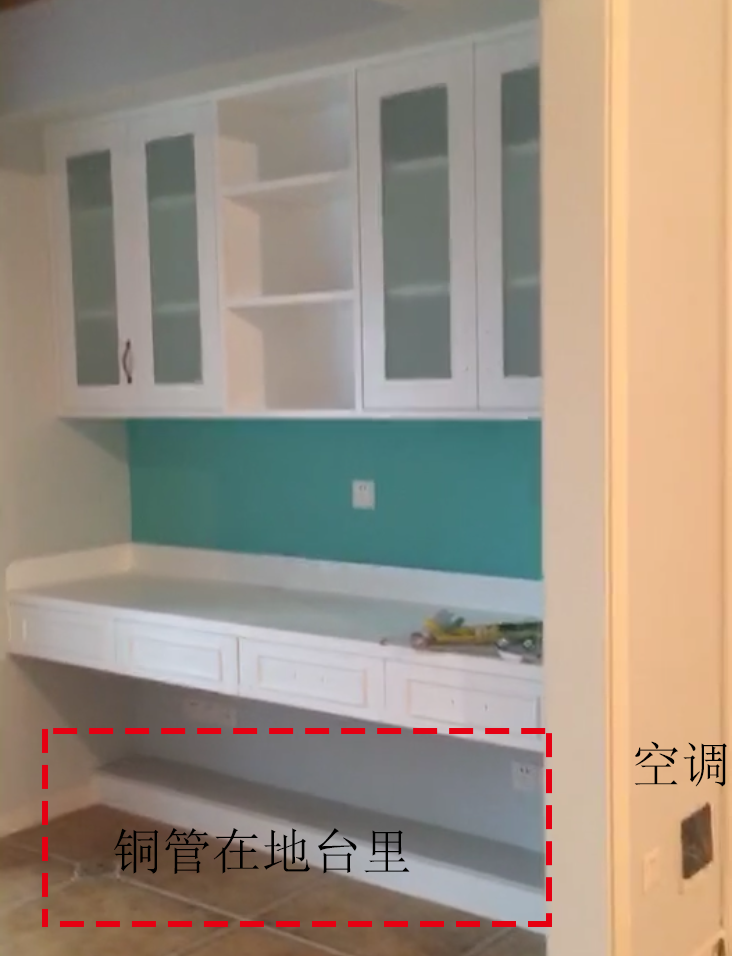

悬空柜如书桌形式可加做地台↑


Ps:开工前最好把柜子或地台的报价做到里面,避免后期在此处没办法需要做个柜子时,业主不愿加钱,这样的情况不是没有。



案例二:室外机跟室内机中间还隔一个卧室的建议提前预埋铜管。

外机位置比较远的↑


PS:如客厅阳台下沉多的话可以预埋75 的管,如果跟客厅齐平那就至少要预埋两根50的管。



卧室:重点注意室内机与柜子之间的关系。

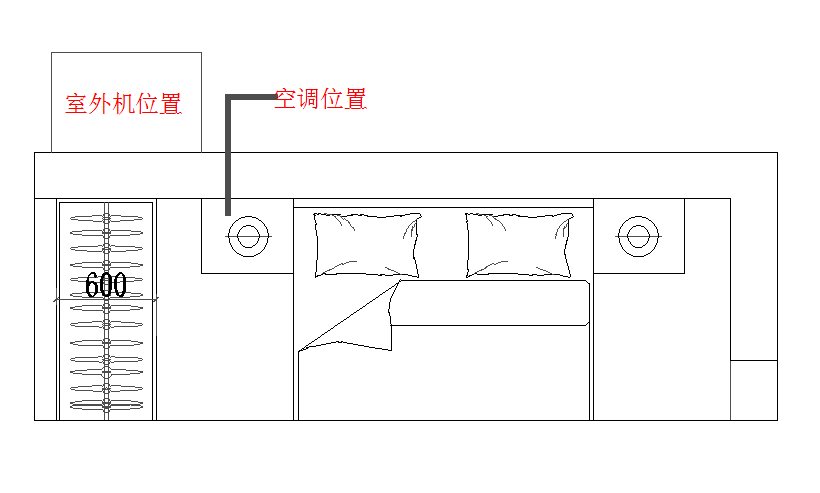

外机位置在床头一侧:注意空调洞是否需要移位,插座不要布置在衣柜一侧,后期做木工被挡住又要电工移位返工。

外机位置在床头↑


PS:水电施工时要注意开关和空调洞位置不要预留在左边衣柜位置里。↑


外机位置在床尾一侧:应尽量避免室内机做在衣柜里或者衣柜上。

下面有案例给你展示一下。

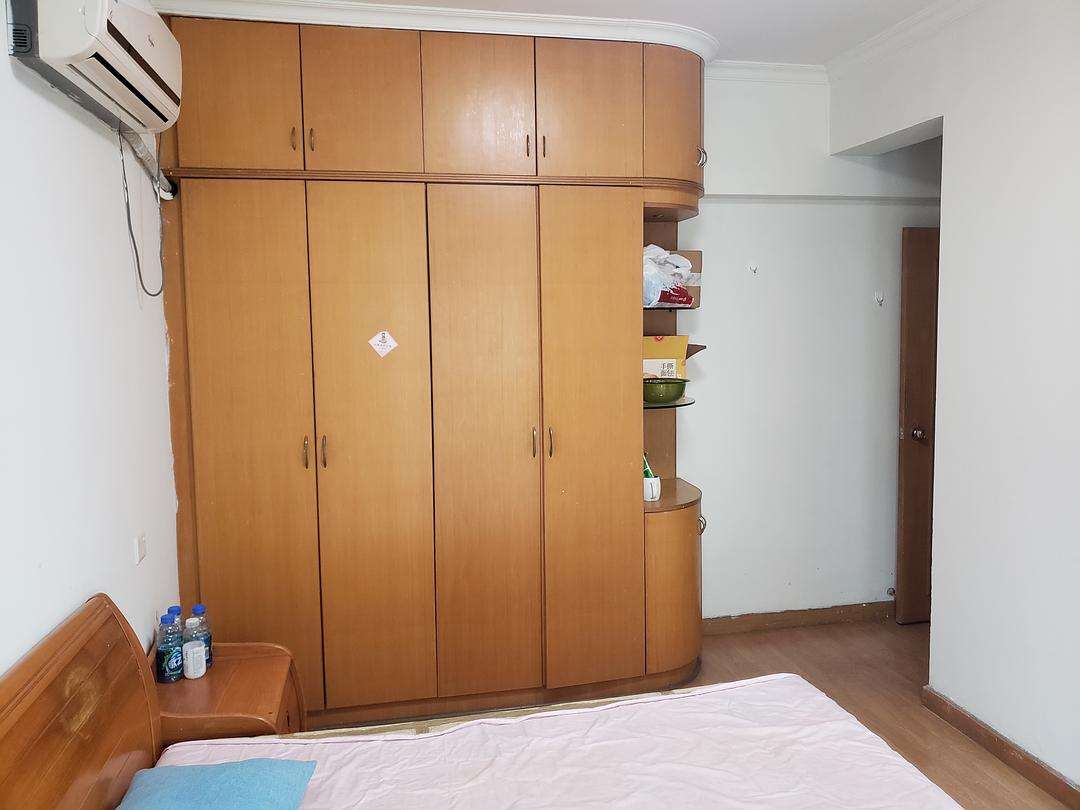

空调藏衣柜里↑

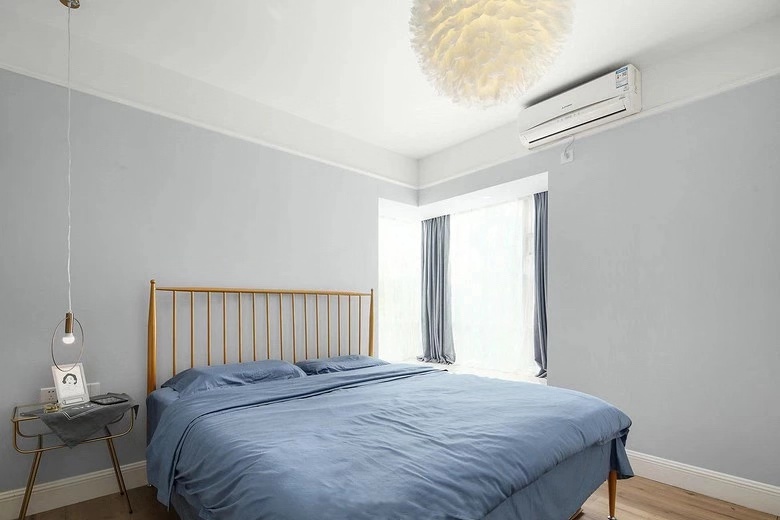

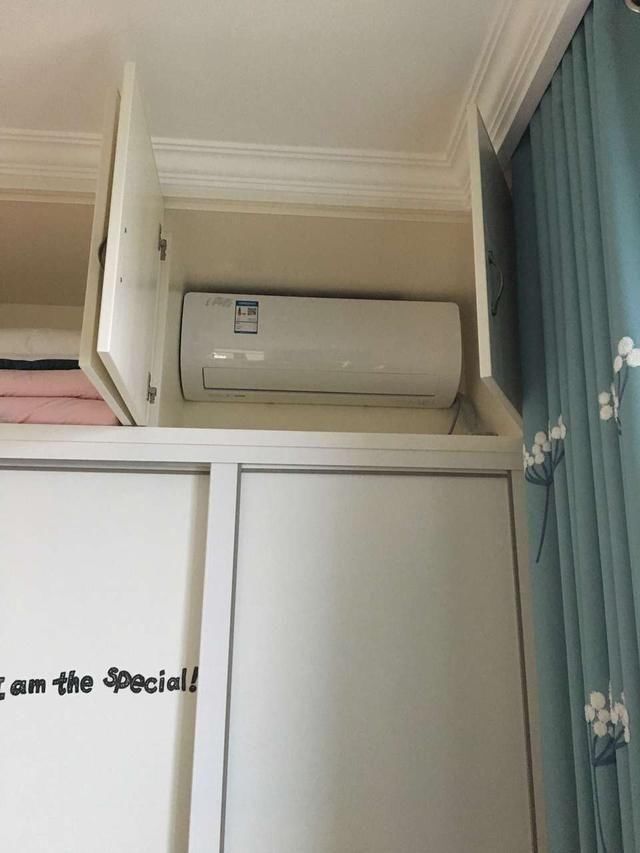

空调挂衣柜上方示意位置↑

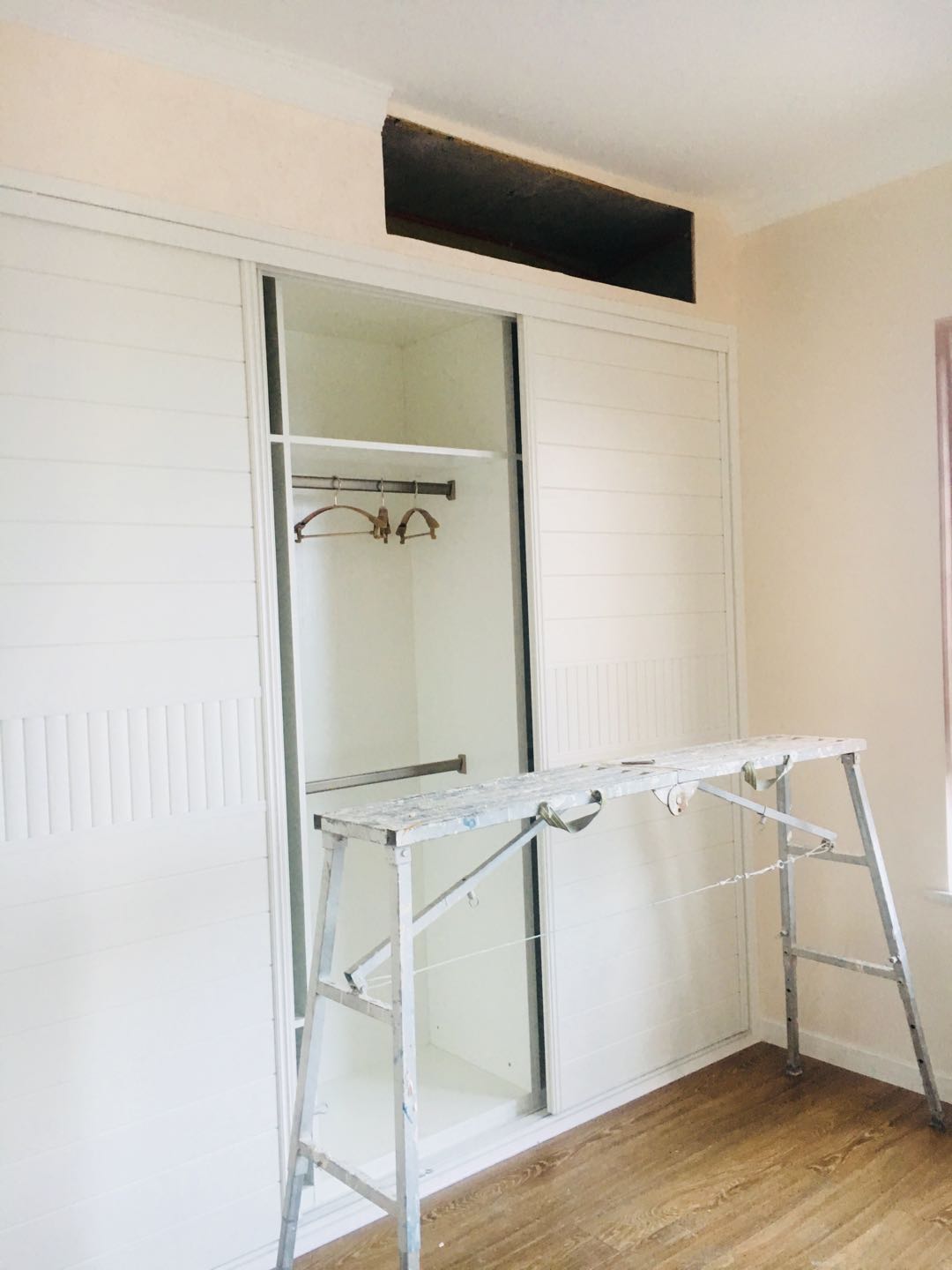

上图原设计想把空调藏衣柜里,做成出风口形式,但是衣柜上方高度不够,出风有问题。后期改的空调外挂到衣柜上方封平处。


顶面石膏线在此处断掉,影响美观,另外空调位置四周需要大芯板木方加固处理。

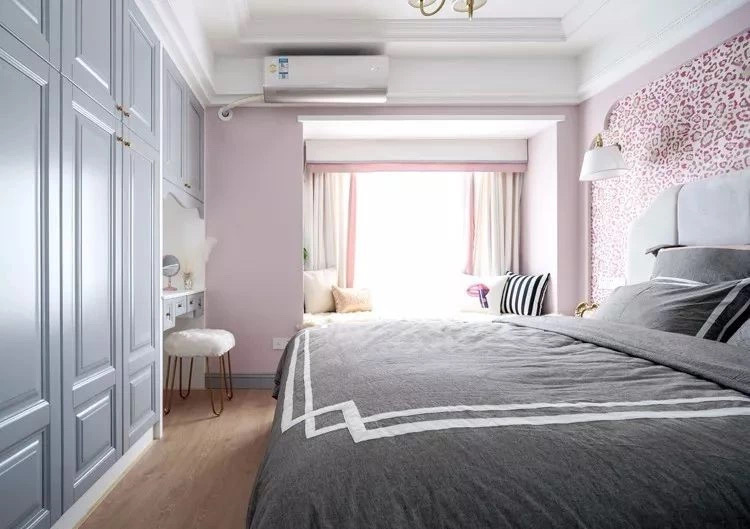

最好的情况是衣柜靠窗户位置有地方可装。如下。一般情况窗户梁高有400㎜就可以装了(减掉石膏线十公分,挂机约300㎜)

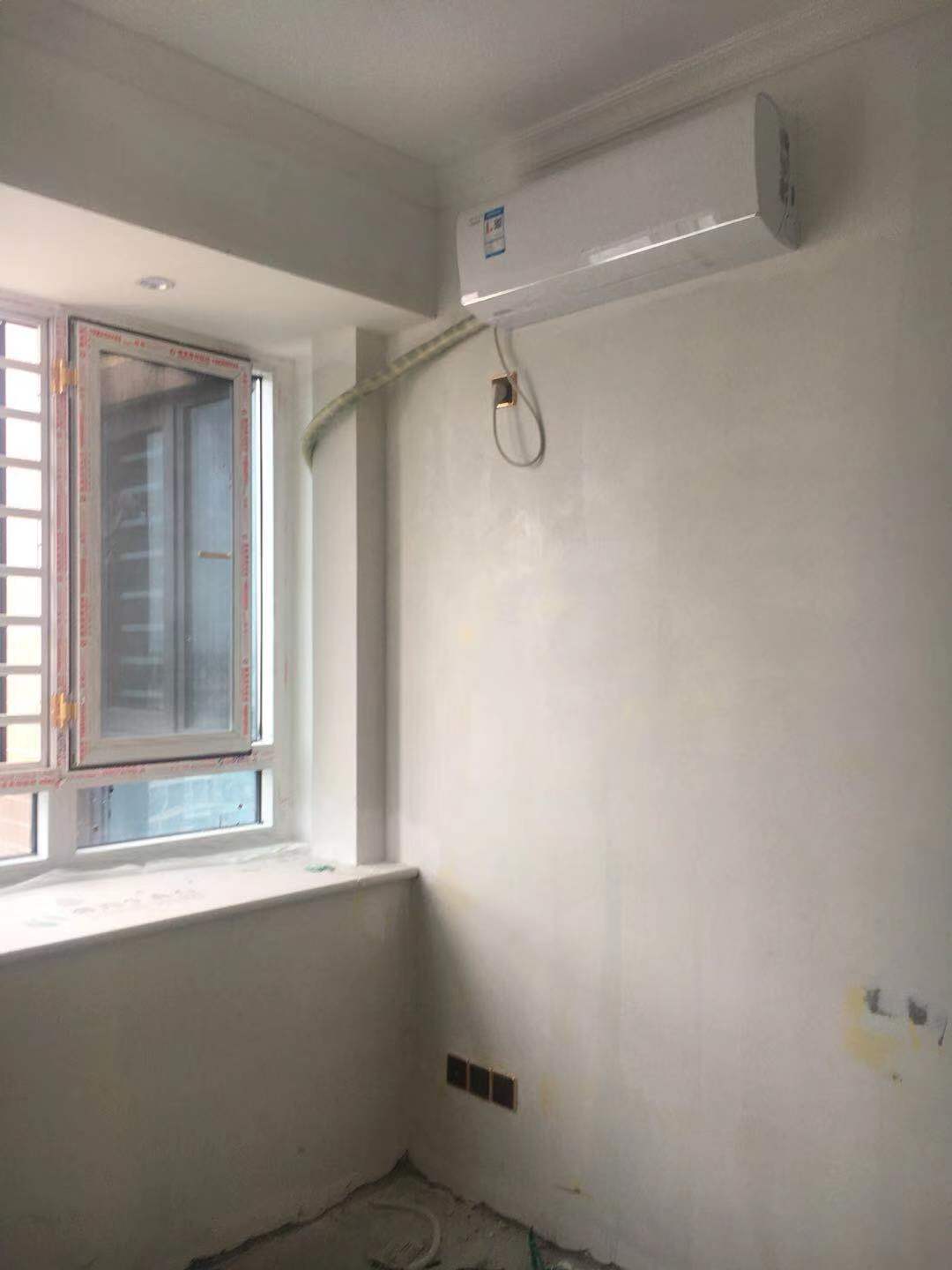

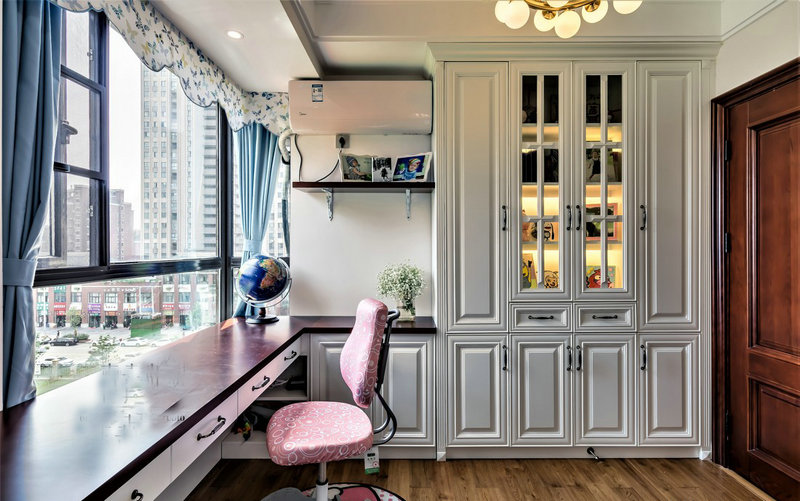

窗户上也能装↑


窗户两边实墙上也能装↑


上两图中,我们要注意安装空调之后窗帘的安装问题。如装窗户两边实墙上,窗帘做不了满墙,室内机装窗户外宽20-40公分处为宜。或者装飘窗里面。



实在要装,建议做敞开式的(就算做百叶柜门通风也不好)。

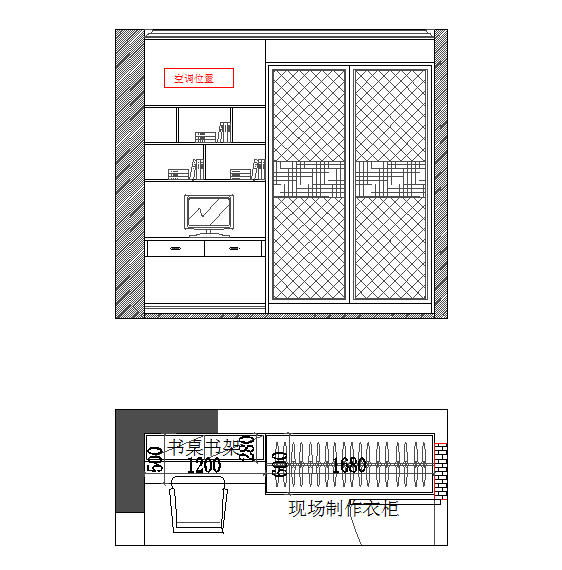

柜体上单独留白装空调↑

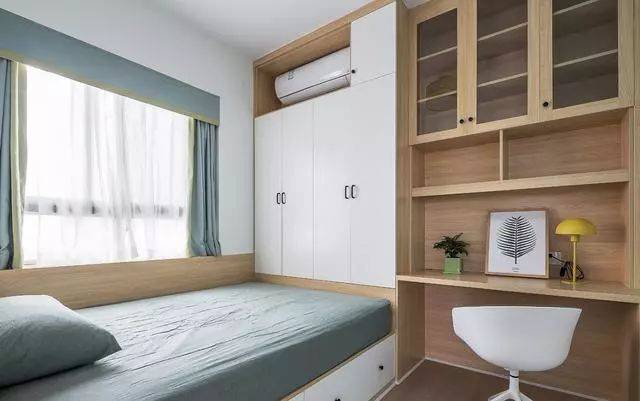

空调处那一面不做衣柜↑


敞开式的通常考虑做成衣柜加书桌或者衣柜加梳妆台形式。

衣柜加书柜处理↑


改建原空调室外机规划设计的:


这种情况我们遇见的比较多,通常是利用原来的空调外机位置做假飘窗或者缩小室外机平台面积从而达到扩大室内面积的目的。下面我用一个完整的案例展示下。

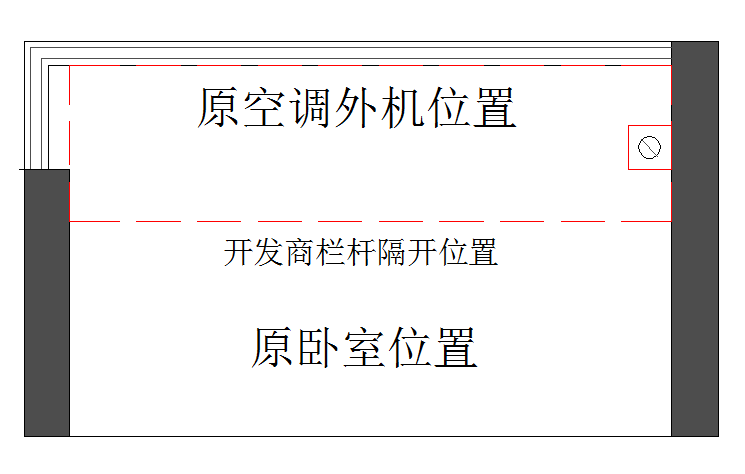

这是原始结构↑


红色线宽内是全赠送外板平台,这间房左边是卧室,右边是客厅,共有3个空调的室外机要放这里。

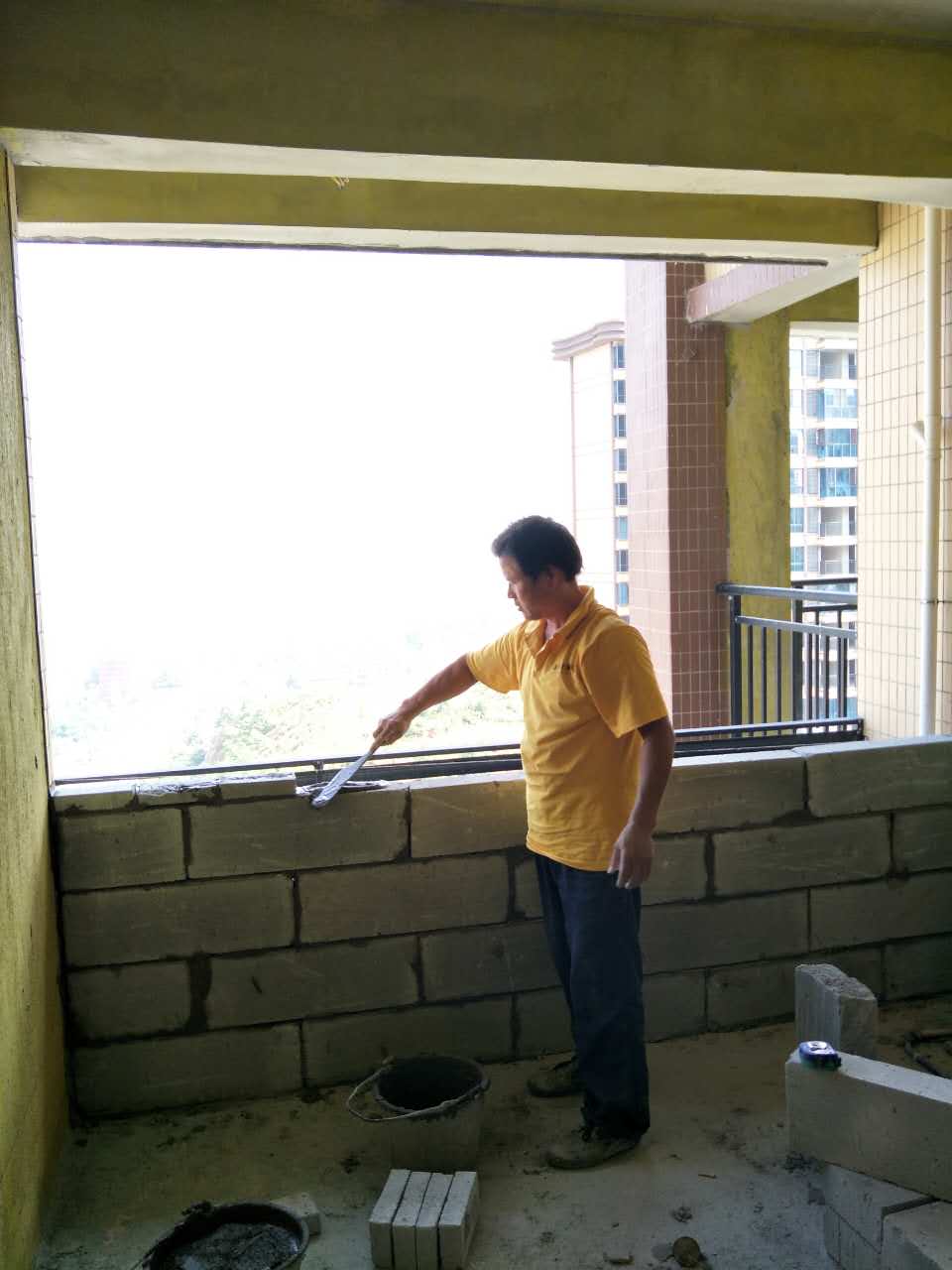

在做飘窗过程中↑


到客厅柜机的室外机高一点及散热,飘窗做约900㎜高就可以了。


如果只有卧室的外机一般完成高度在750左右。一般情况下会砌U字型,上面倒模贴大理石。切记图纸上标明做法,你懂得,还是预算问题。

飘窗完工后↑


今日得到




内容讲完了,信息量非常大,我来帮你梳理下本期内容的要点:


1、我们讲到了制冷的方式有:扇子类、风扇类和空调类。分门别类的介绍了他们的知识点,重点阐述了风扇灯的设计注意事项。

2、我们图文并茂的介绍了四种取暖方式:集中供暖,小太阳、暖风机供暖,空调供暖,地暖供暖。

3、我们从组成结构,常见误区,设计要点重点介绍了分体式空调的注意事项,学习了这些,可以有效的减少我们设计空调有关的出错率。


专业类的文章大都枯燥无味,如昔试着用通俗易懂生动形象的写作方式为您梳理硬装系统的纯干货。如果您读了觉得有收益,欢迎分享给你的朋友,今天是第一天,到时看看谁坚持的更久,收货更大!

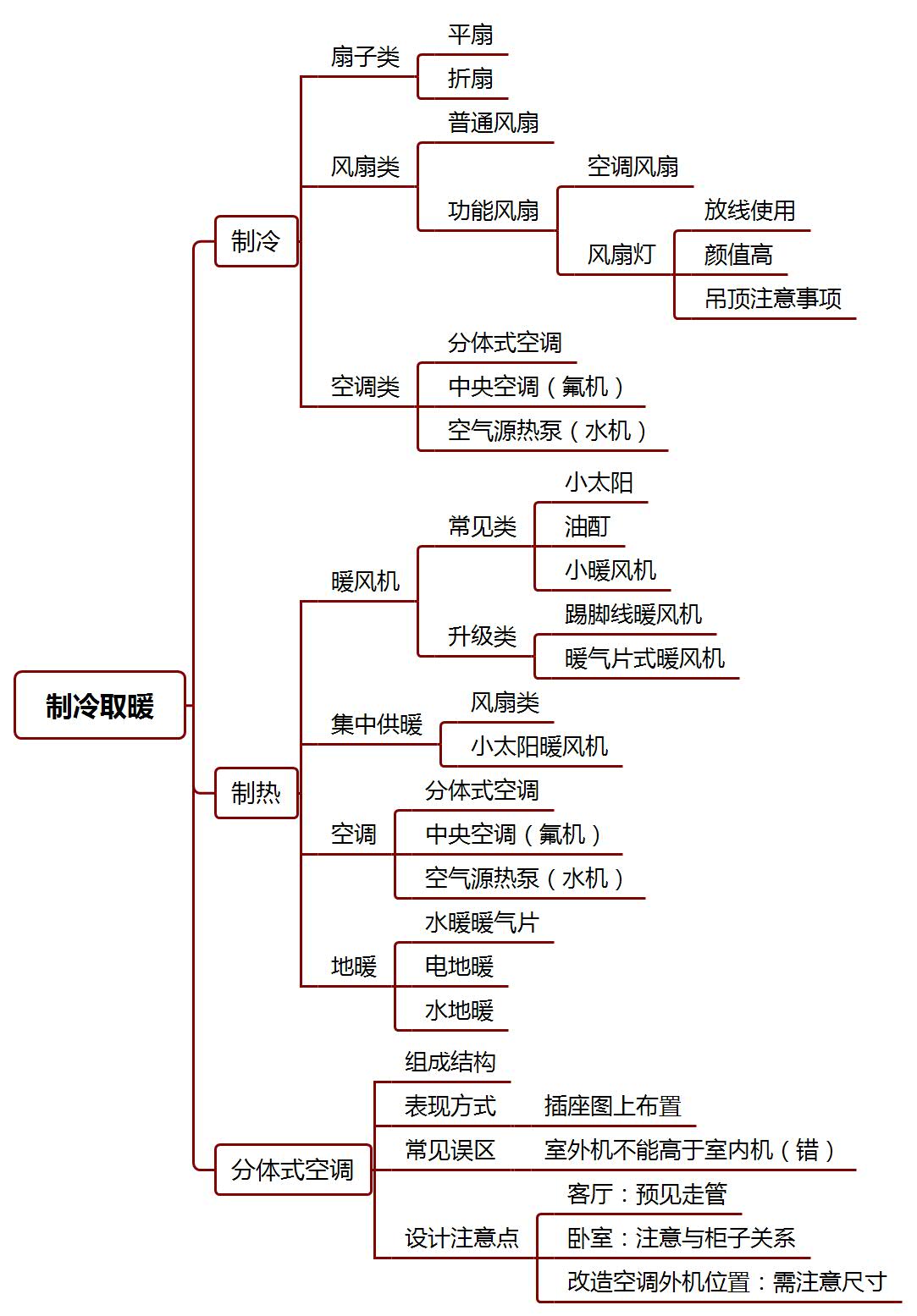

最后,如昔为您准备了一张小卡片,希望可以帮你更全面的回顾本期内容。

(部分图片来源于网络)


今日练习


在过往的设计项目中,在分体式空调的设计上,你踩过什么坑呢?


欢迎把你的经历写在下面的留言区,和小伙伴一起交流探讨。



下期预告


本期我们分享了家庭制冷取暖方式及分体式空调设计注意事项,下一期,我们会深入浅出的给你介绍中央空调的第一篇。主要解决以下问题:


1、设计师为什么必须熟知家用中央空调的知识?

2、客户纠结中央空调装不装,怎么说服?
