不懂中央空调设计?返工赔偿会让你欲哭无泪!

{{StoryDetails.browseTimes}} 许如昔


#关键词: 中央空调# 设备知识# 中央空调设计师#


导读


这是一个真实的故事:同事有个工地做了灯光槽,油漆收尾的时候做中央空调的来工地一看,跟业主一顿咋呼:“你家设计了灯光槽制热效果会不好,要么现在把顶改了,不然出了问题我不负责”。


这个时候除了心地特别善良的业主,几乎都会要求返工。


这个钱谁来赔偿呢?当然是设计师啊,项目经理只会来句我是按图施工的……一入装修深似海,从此赔钱是小事。而我们,只想帮助你更专业,摆脱赔钱的烦恼。


今天我们来探讨一下最重要的部分“怎么装?”:作为设计师,我们应该如何设计好装中央空调的房子呢?怎样避免因为中央空调设计不到位出现大的赔偿返工事故呢?

中央空调的设计规划作为一个专题来讲,讲的方向有很多。常见可能会给大家分区域(客厅,卧室,书房…)讲解。


为了更全面更系统的给大家讲解中央空调设计上的注意事项,本文会从别出心裁的角度给大家讲透。


但凡一个产品的交付,只要把产品吃透了,那么所有问题都会迎刃而解。


所以,我把中央空调的组成拆分下来,通过整理每个组件的产品知识,来一一化解中央空调在室内设计中我们应该注意的事情,请你认真往下看。

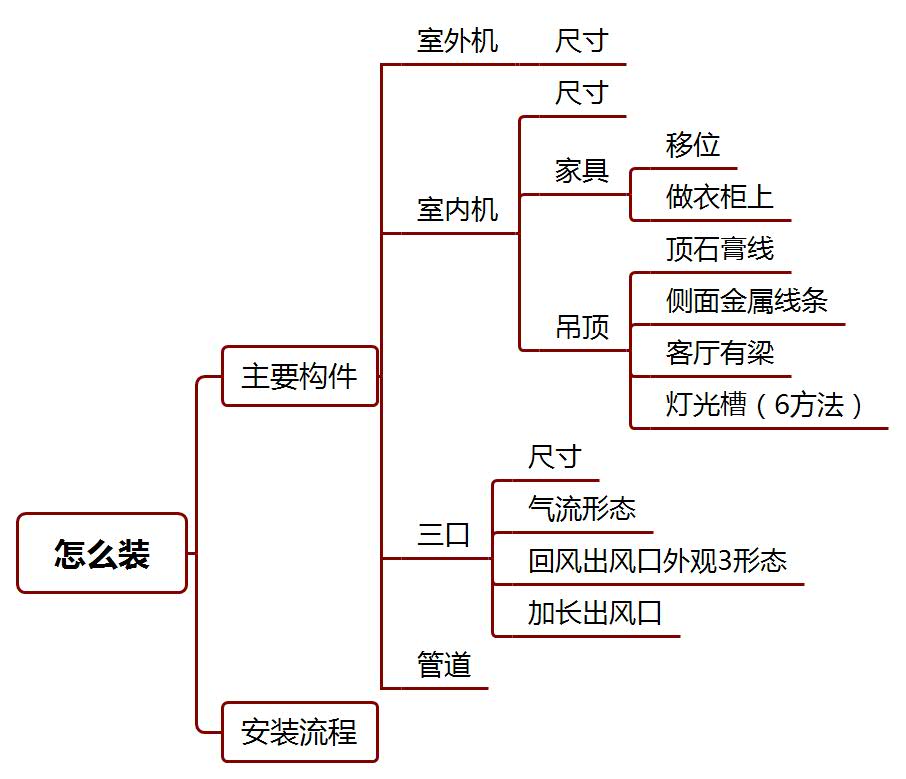

本期内容,我们主要带你解读以下2方面的内容:


1、中央空调主要构件设计问题解析!

2、中央空调安装流程大揭秘!


中央空调主要构件设计问题解析!




在设计时,除了要考虑一拖几的问题之外,我们还有许多需要注意的地方,这里我拆分中央空调的主要组件来给大家详细介绍。


主要构件有:室外机,室内机,三口(出风口、回风口、检修口)和管道。我们会从这四个方向介绍中央空调的设计注意事项。


1、室外机的注意事项。


室外机最主要的就是注意尺寸问题。要结合业主的房型给业主提供合理的配置建议,如上期讲到的案例(室外机只能放女孩房外挑板)就是如此。

常见外机尺寸↑


厚度:320-450㎜,大部分区间在400㎜以内。

宽度:一拖六以内大都900-960㎜宽,一拖七及以上等约1100㎜

高度:800-1000㎜常见一托二至一拖五,1380-1650㎜常见一拖四至一拖六及以上



掌握大致尺寸问题之后,我们可以给业主提供合理的建议。


有多个位置可放时,室外机应放在管道长度相对较短,施工难度较低,通风良好的地方。如碰到改需的客户,规划外机位置时我们更需要详细的产品尺寸做后盾。


如上图中我们需要在右下角留置一个中央空调外机位,知道外机尺寸后,我们还会纠结留多大的问题吗?



2、室内机的注意事项。


室内机设计的知识面很多,下面我会从七个知识点进行解析:


A:吊顶的预留空间是否足够

室内机藏于吊顶,最影响的莫过于吊顶高度。在我们常用设计中,考虑到机子厚度和造型影响,我们一般普遍吊顶高度300㎜高,吊顶厚度600宽。

中央空调吊顶高度↑


由于现在的机型越做越薄,现场我们可以根据内机厚度稍微调整吊顶高度。

大金中央空调某室内机尺寸↑


志高中央空调某室内机尺寸↑


海尔中央空调某机尺寸↑

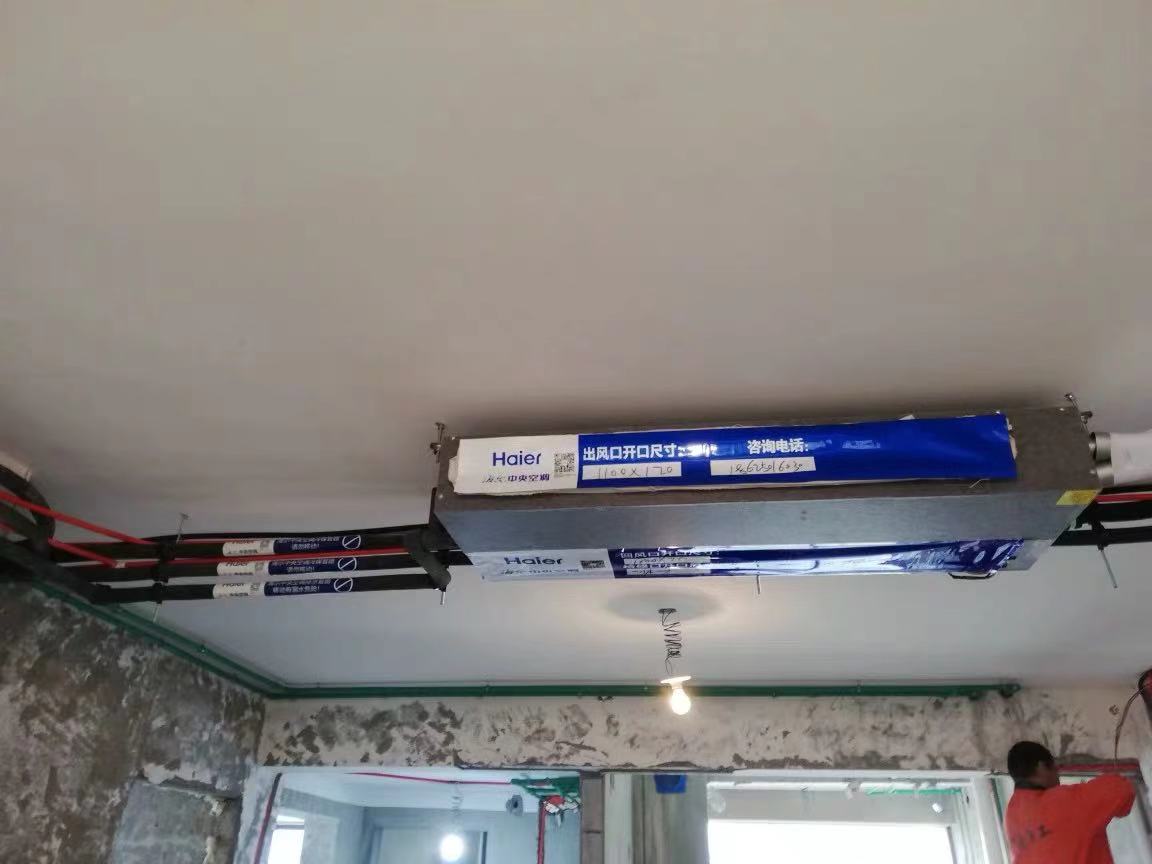

有水泵的中央空调吊顶高度会薄些↑


附:室内机常规尺寸

厚度:180-220㎜

宽度:450㎜左右。

长度:客厅1000-1300㎜左右,卧室大部分在700㎜宽


只有掌握这些尺寸我们吊顶设计的时候才不会出错。


B:室内机与家具的关系:

空调方安装室内机的时候,要注意平面布局上有没有柜子,如有,则要错开(此处常容易造成返工)。


另外还由比较常见的中央空调设计在衣柜上。这种一般是侧送侧回,虽然回风没有问题,但冷凝水的问题还是不容小觑。


如若可能,尽可能不要这样设计。另外如果要这样设计,出风口回风口间隔至少保证一米,检修口通常安装在衣柜里。

柜子上方中央空调图示↑


柜子上方中央空调内部结构↑


C:室内机与吊顶的关系:

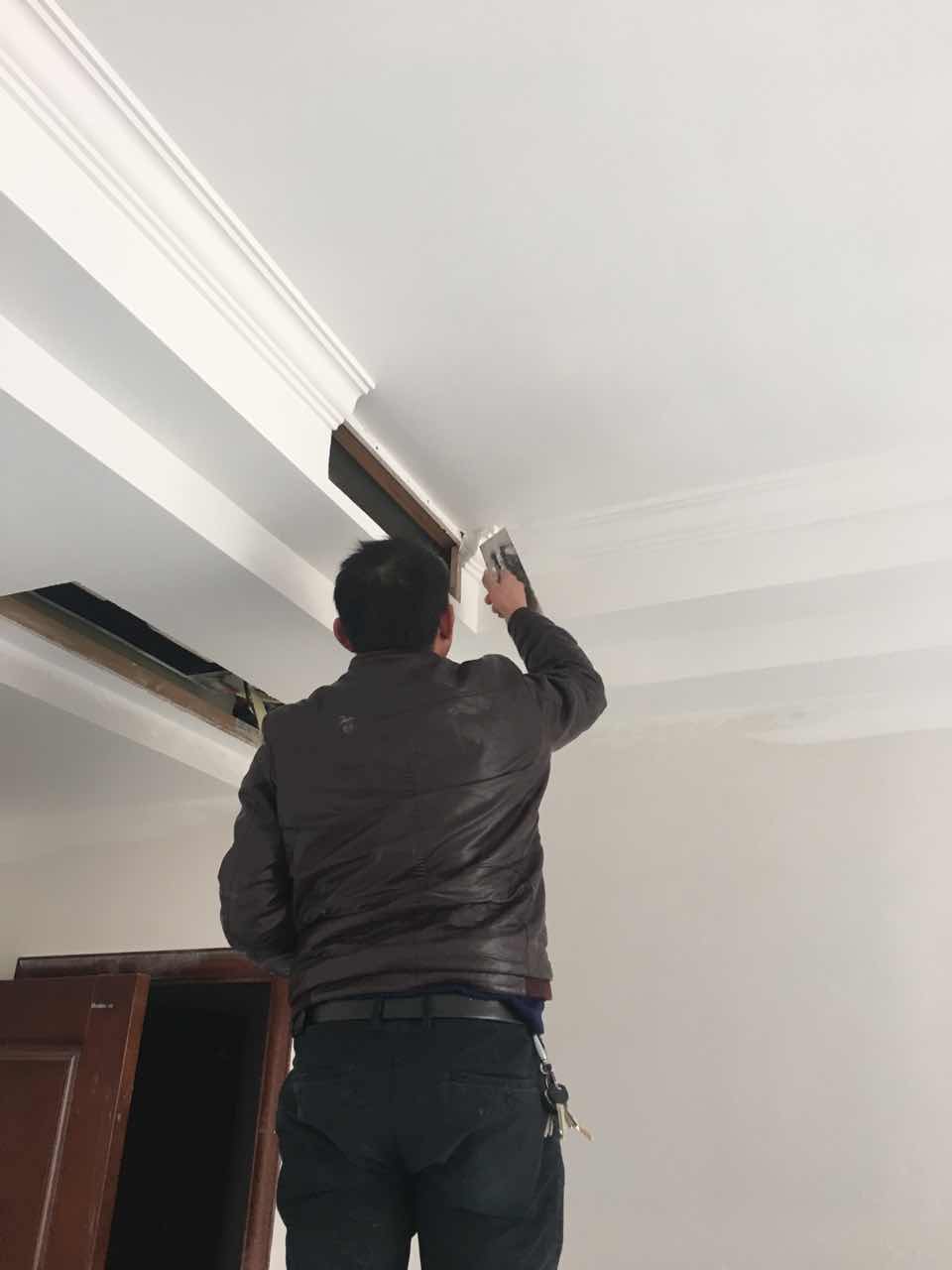

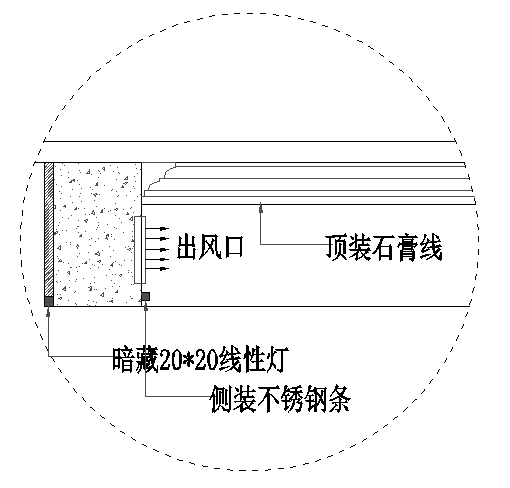

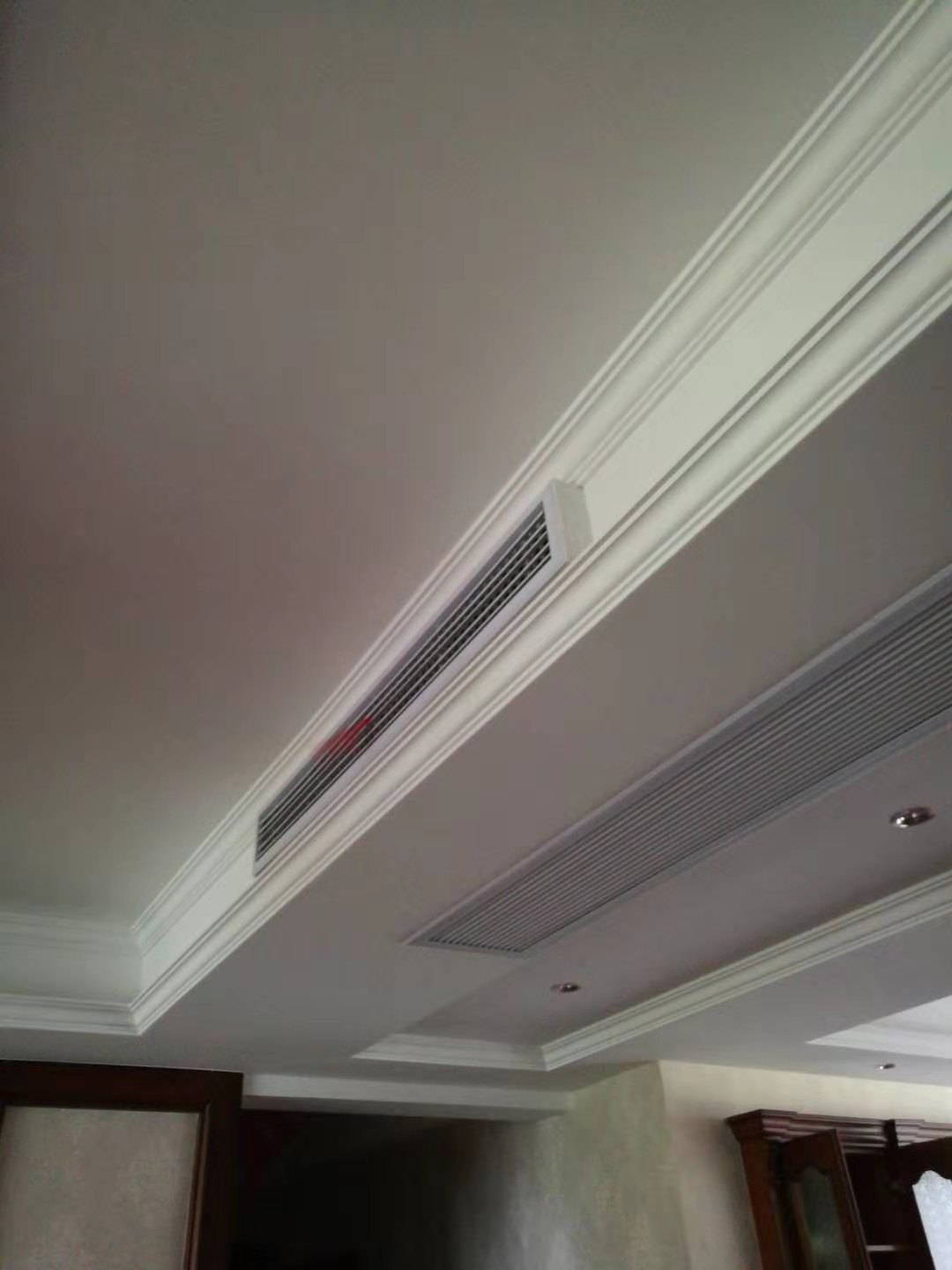

1、吊顶侧面有贴石膏线的,在施工时我们要告诉空调方预留石膏线位置(内机不要过高),不然容易产生下面这种错误。

石膏线被迫割断,影响美观↑


2、如果内机出风口位置既有石膏线造型,又有实木线条或者金属造型,那么我们要重点考虑吊顶高度够不够。

侧面有造型时要把造型高度考虑进去↑

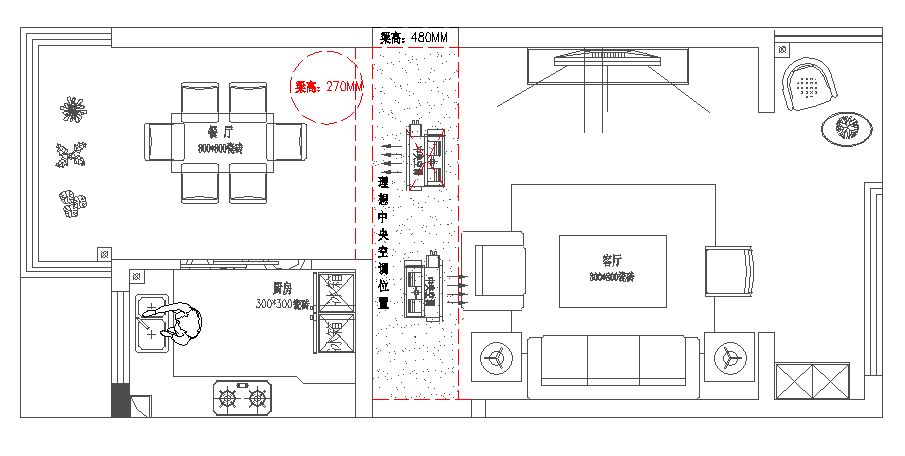

3、客餐厅的两个内机通常设计在同一区域,如果客餐厅中间有梁阻断,我们要根据梁的高度另行设计。

如上图所示,客餐厅中间有梁,且高度有270mm,很明显不适合上图中的规划。如果梁的高度在150mm以内,那么我们把内机吊下一点,不会影响出风的高度即可,吊顶也不会很高。



D:室内机与灯光槽的问题。

有中央空调的灯光槽设计可谓是又爱又恨。很多装修公司已经明令禁止中央空调处设计灯光槽,这都是因为血淋淋的赔偿事件。


如果实在想要灯槽的效果,有以下几种方案:


方案1:做三面灯光槽,中央空调那一面不做,其实也好看的。

三面灯光槽↑

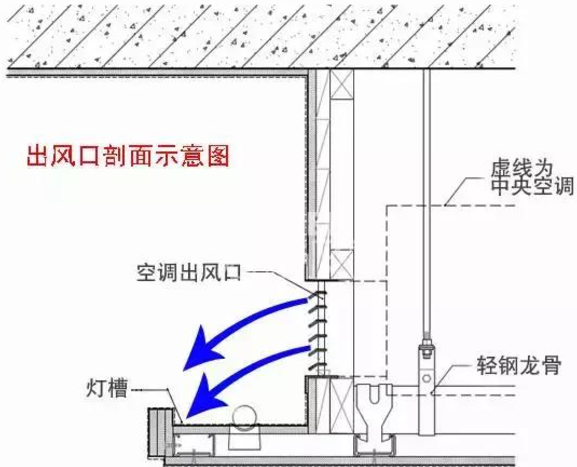

方案2:增加灯槽与出风口的距离(一般是加大吊顶高度,使出风口高于灯槽一定程度,此方法只能稍微改善)

加大高度差示意↑


缺点:吊顶高,空调效果一样会受影响↑


方案3:把做了中央空调的那一截单独加出来齐平灯带宽度。

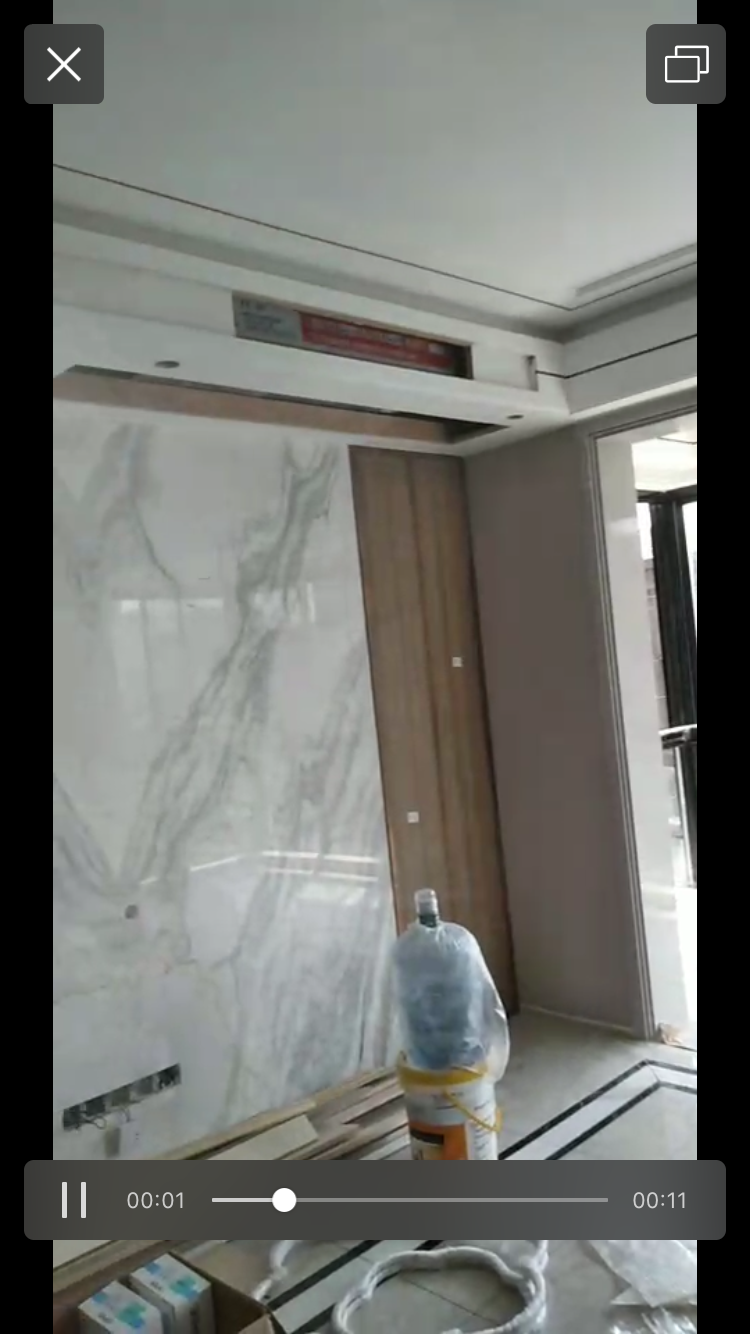

此方法常用来救急,改造成本太大的时候加出来↑


缺点:整体性差,美观度下降。


出风口加出侧面图↑

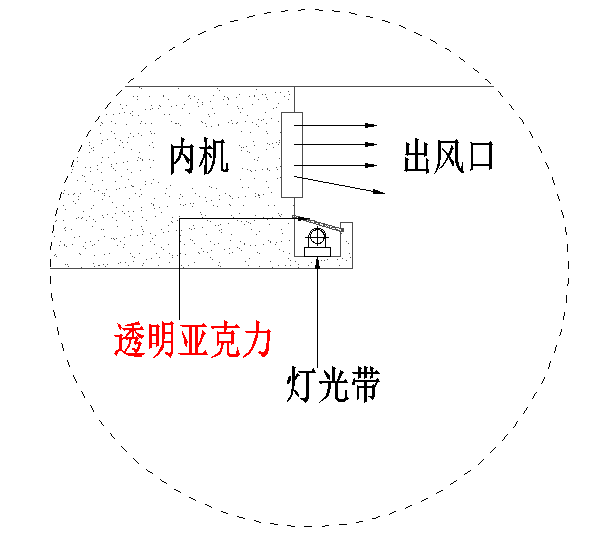

方案4:在中央空调出风口的灯带上加一块透明材质,既不影响通风又不影响灯光效果。

透明亚力克倾斜角度,使风容易出去↑


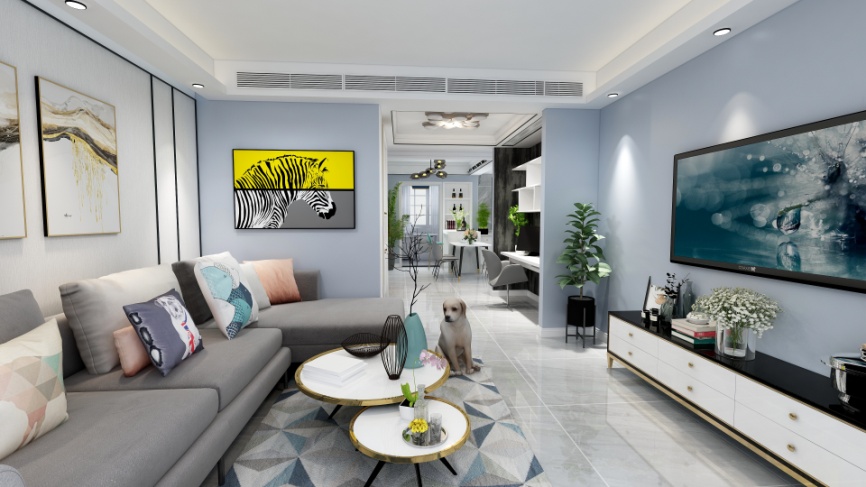

方案5:做复杂跌级吊顶,把灯槽设计在出风口之上。

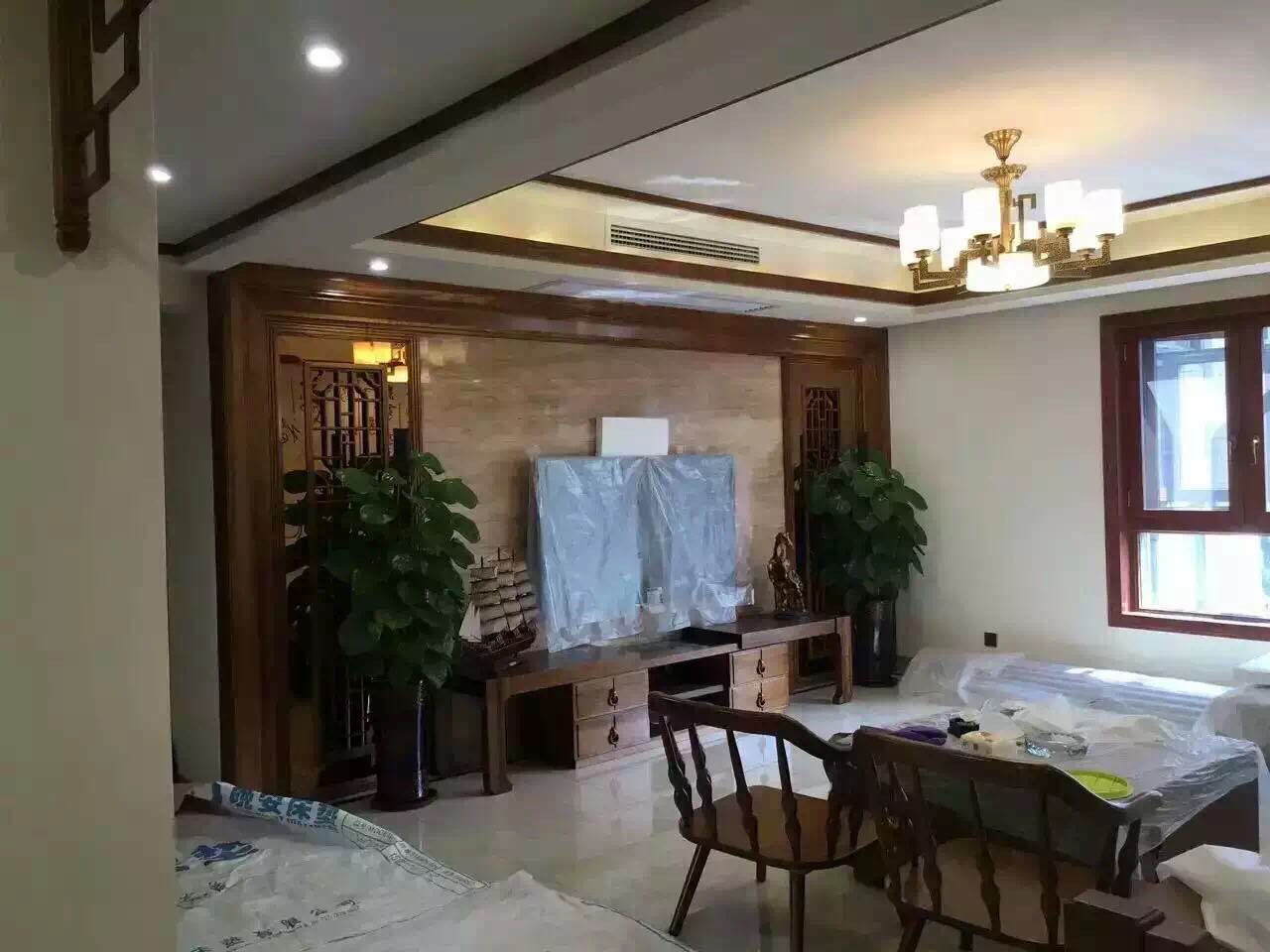

灯带在出风口上方,营造效果↑


方案6:以上所有方法除了方案1和方案5,基本上都不怎么尽如人意。


目前市面上大金有一款灯槽专用机。其实也就是送风方式不一样,出风口和灯光带不在一个平面了,自然影响不到。(下送侧回)

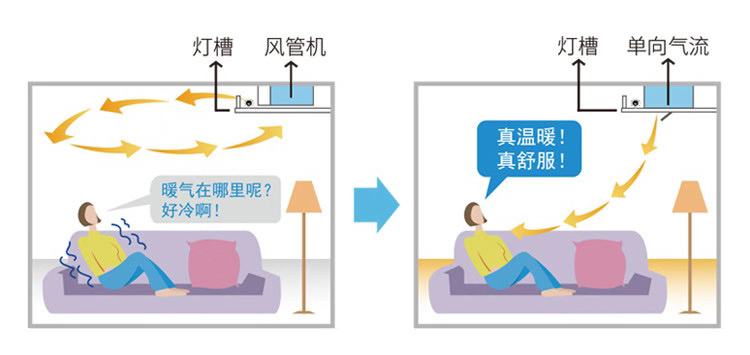

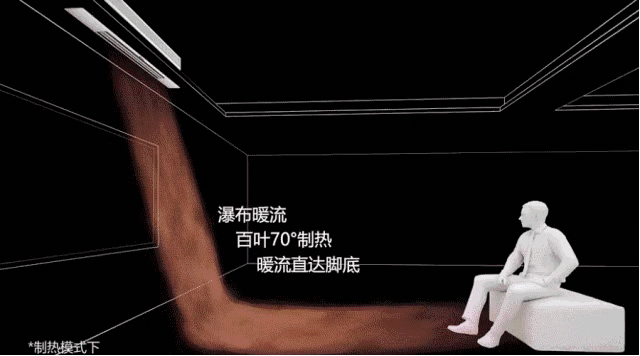

灯槽机热风模拟↑


‘灯槽机’与常规机的区别↑


3、三口(出风口,回风口,检修口)的注意事项。



A、风口尺寸问题:

出风口高度一般在140-160㎜之间(这点很重要,很多造型立面设计需要计算材质尺寸长度可定制,弧形异形可做)。

回风口尺寸为260㎜,检修口一般是350*350㎜,或者400*400㎜左右。(可定制)。


通常回风口和检修口为了美观会做成同一条线上同等宽度。


出风口的材质以优质的ABS和木质材料为宜,尽量避免铝合金材质,容易结露。

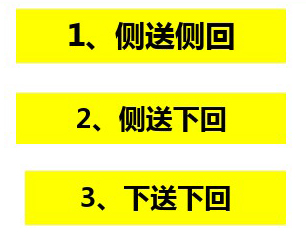

B、家装中央空调常见气流组织形式有以下几种。

这里的“送”是指出风口,(出风口又叫送风口),“回”是指回风口。


上文讲到大金的灯槽机是下送侧回的形式,加上这种,家装常用的气流组织形式,就有了四种方式。其中侧送下回占据了绝大部分。


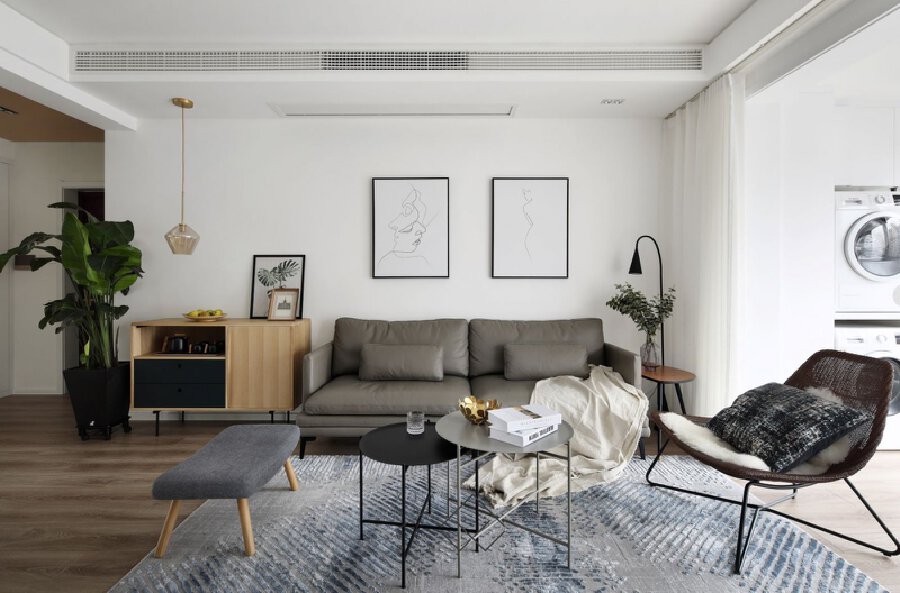

侧送下回中回风口和检修口有以下几种组合方式。

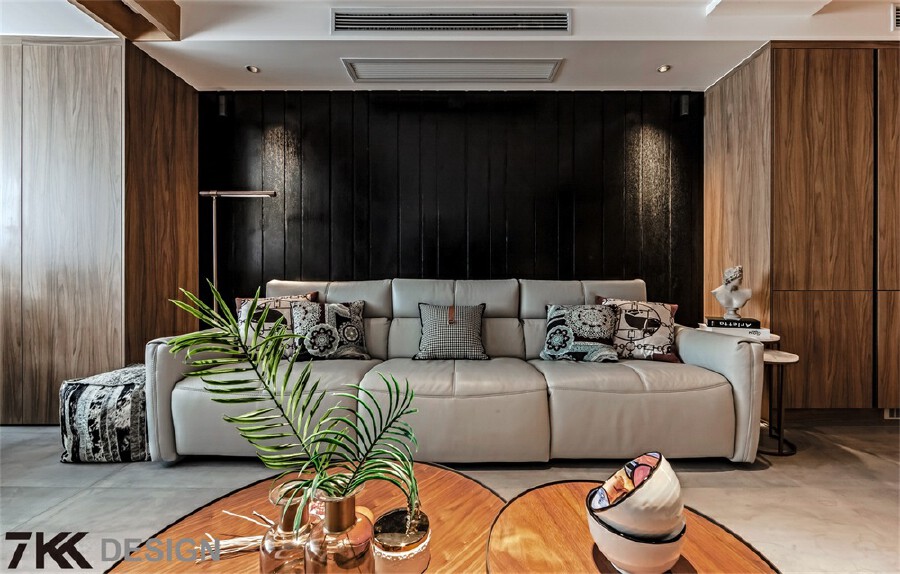

上短下长,回风口检修口分开设计

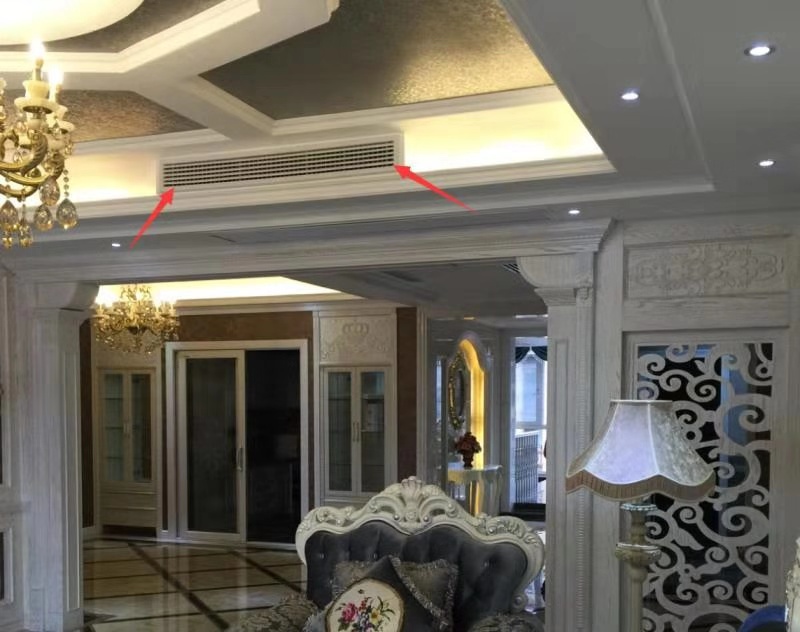

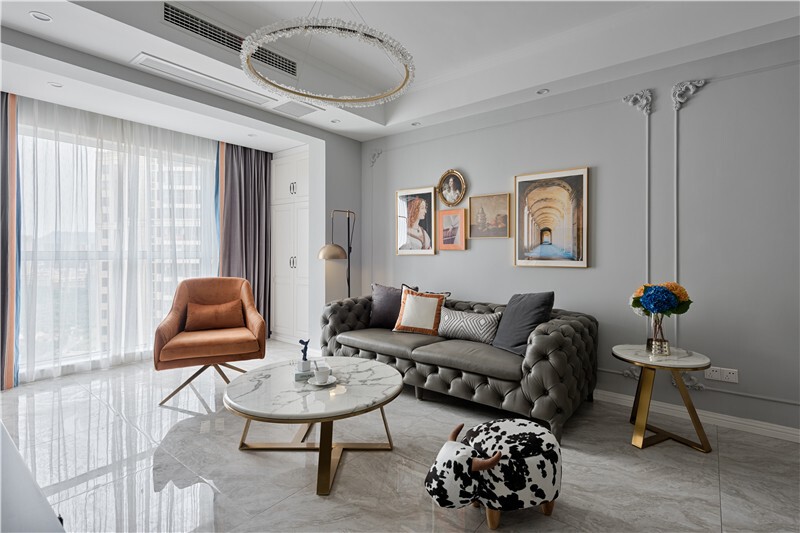

上下等长,回风口检修口一体设计↑


上长下短,出风口整体加长↑


C、加长出风口怎么制作。

加长出风口在视觉上比较大气美观,整体性强,在讲解设计的时候我们要提醒业主注意跟商家确认是否加长风口。在效果图里我们也要做上去给业主更直观的感受。

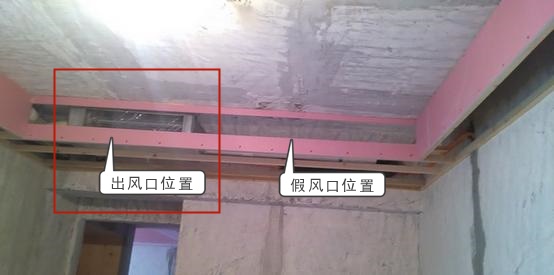

加长出风口错误展示↑


如上图中,假风口位置也切割了,过多的裸露位置容易积累灰尘。

加长出风口正确做法↑


PS:采用此方法时,在开工前要跟预算师确认需要增加的费用,不然后期自己要掏钱。

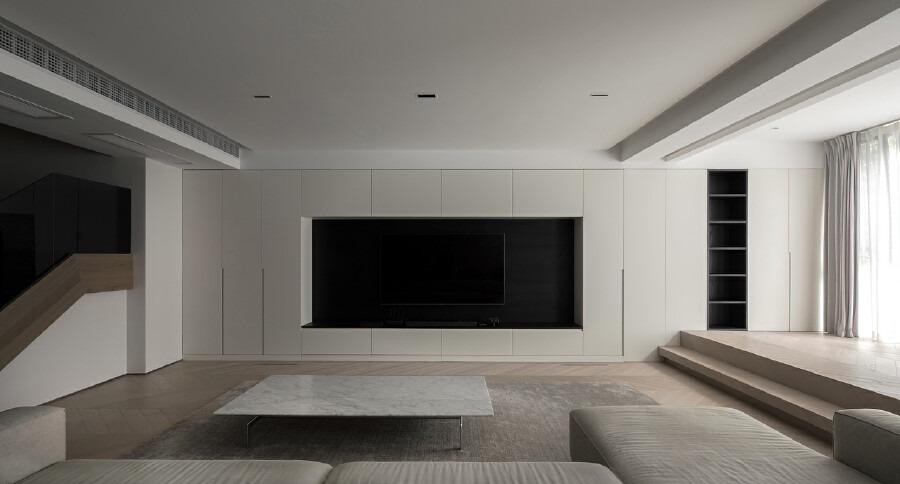

加长出风口完成状态↑


另外在黑白灰等风格中,我们还可以将加长部分出风口位置喷成黑色或者深灰色的漆,会更加有质感。

加长出风口刷黑色效果↑


4、管道配件及安装的注意事项。

管道配件等这块辅材我这里不做细讲,因为这里最重要的是安装。俗话说的好,中央空调三分产品七分安装。对于中央空调的安装,一定要慎重选择专业的供应商。


我们在设计时需要重点注意的是管道的走向,实在不能避免的,开孔尽量往梁中部偏下的位置(这里钢筋最少),此外开孔大小不建议大于80mm,大于80mm需要上报物业批准。

另外,很多新手设计师室内机规划了位置,但对管道的走向并没有做到心中有数,常常会导致现场需要加吊顶(要把管道隐藏)的尴尬事,碰上总标榜一口价的业主,这个钱往往也是设计师赔。

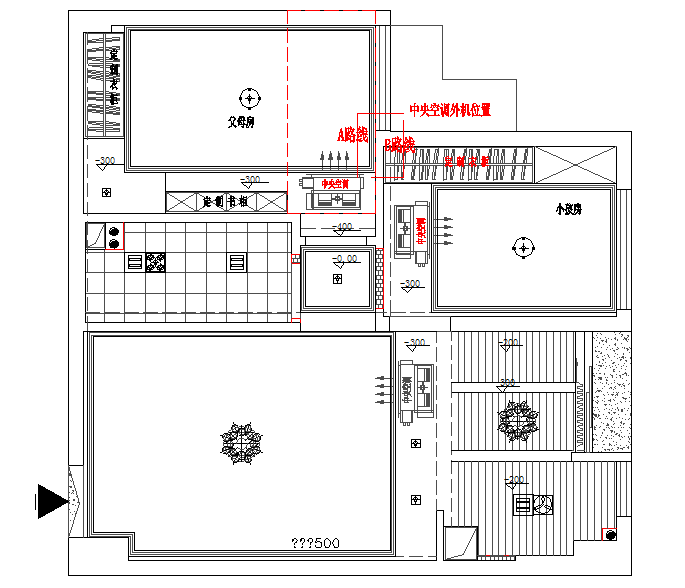

如上图所示如果小孩房衣柜是定制到顶的柜子的话,建议管道从父母房走(A路线),那么图中红色线框内必须吊部分顶把管道藏起。


总之,在做隐蔽工程时,设计师要一万个心细,不然一不小心就掉坑里去了。


中央空调安装流程大揭秘!




最后,便于让你更好的理解中央空调的构造,我给你准备了几张动图,咱们接下来直接看图,大致了解内机的安装流程即可。

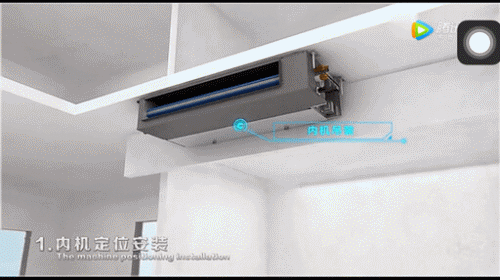

动图演示一↑

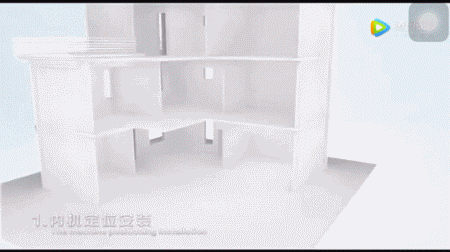

步骤一:内机定位安装

步骤二:冷媒管加保温棉

步骤三:冷媒管吊装

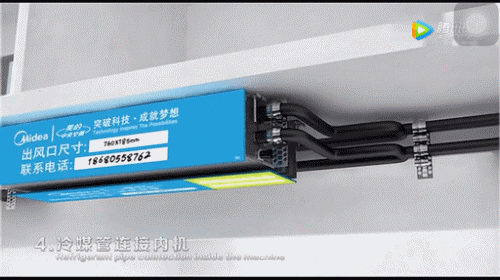

动图演示二↑


步骤四:冷媒管连接内机

步骤五:安装内外机电源线和通讯线

步骤六:冷媒管安装

步骤七:冷媒管焊接

动图演示三↑


步骤八:安装排水管

步骤九:安装冷凝水管

动图演示四↑

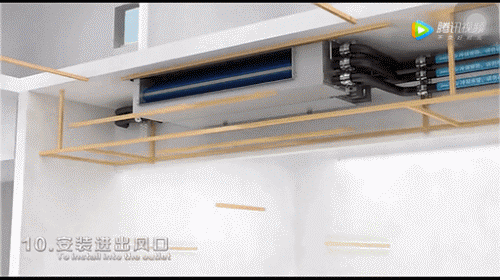

步骤十:安装进出风口

步骤十一:安装外机

动图演示五↑

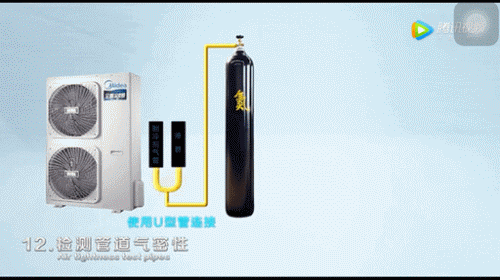

步骤十二:检测管道气密性

步骤十三:加入冷媒

步骤十四:铺设地暖(如有)


不怕闪眼的看下合集吧,哈哈

中央空调安装流程演示↑


今日得到




今天我们围绕中央空调 “怎么装”的话题,用别出心裁的方式一一讲到中央空调各构件在设计中需要注意的问题,它们分别是:


1、室外机在位置布置时,设计师需要留意哪些尺寸知识?

2、室内机的常见尺寸有哪些?它跟家具和吊顶的关系是什么样的?同时,重点介绍了灯光槽的六种解决方法。

3、三口与吊顶的设计关系是什么样的?常见的室内气流组织方式各有哪些优劣?

4、在空调管道安装时,应当留意哪些要点?

5、中央空调的安装全过程是什么样的?


学完本文后,您是否有种豁然开朗的感觉呢?

如果有,请将您的喜悦分享给你的好哥们好姐妹吧!

(部分图片来源于网络)


今日练习


整理你曾在中央空调设计中遇到的问题并看通过学习后有没有解决方案?欢迎写在下方的留言区,咱们一起探讨。



下期预告


今天我们分享了中央空调在家装中设计需要注意的事项。至此,中央空调篇正式落下帷幕。主要解决了以下问题:


1、地暖的简述及功率推荐。

2、地暖的常见分类和主要构成部件。

3、地暖常见问题解析。
