导读
前面讲到量房的时候,我们说过要量强弱电箱的位置,以免跟后期造型有冲突。那么在我们量房的时候,有没有注意到强电箱的结构呢?

上一期我们学习了隔墙的相关知识,今天我给你分享的是关于电路系统的第一篇:认识强弱电箱。学习完本篇后,能很好的为我们电路系统的第二期:回路的计算打下良好的基础。本期主要解决以下知识点:
1:强电箱的结构。
2:空气开关的相关知识。
3:漏电保护器的相关知识。

不少开发商预留的强电箱只有个盒子嵌在墙里,如果是完整的,大都也会因为质量和回路问题需要更换。通常在我们水电交底完成后,水电师傅会根据我们的线路布置规划回路,然后给到业主强电箱的相关购买要求,业主买回来后进行更换。
虽然这个问题大部分时候是工长在交接,但很多时候,客户也会问到设计师关于强电箱的一些材料知识,比如说什么是空气开关,强电箱买多大的?空气开关买什么型号的?
学习完本篇,你将能回答以上问题。

下面我们开始第一个知识点的学习。
强弱电箱的结构你知道吗?
强电箱工地上都有,但很少有人能说明白他的结构。强电箱主要由箱体、空气开关、漏电断路器等电路原件组成。强电箱有10位、16位、24位等各种规格,电线回路越多,需要的强电箱就越大,这也是大部分开发商预留强电箱需要更换的原因。

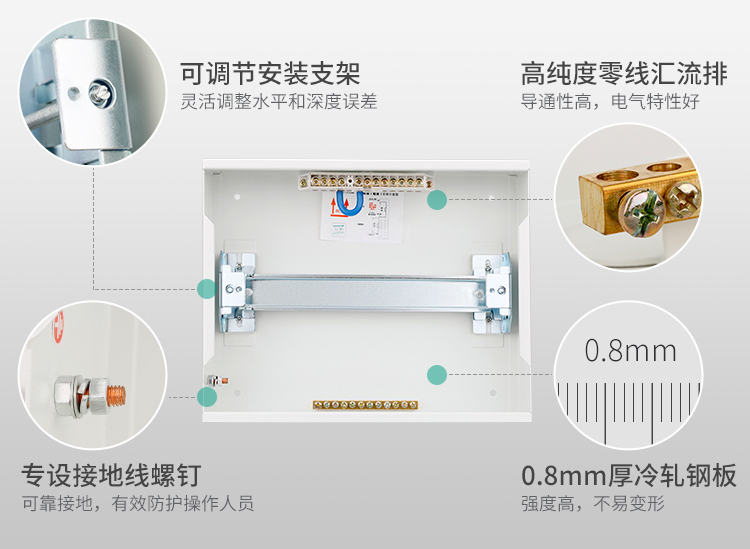

强电箱箱体↑
箱体是金属的,内有导轨、零线汇流排、地线汇流排。

强电箱箱体内部结构↑
所有家用回路都是从这里出发,空气开关安装在导轨上,所有的地线装到地线汇流排。部分回路上的零线在强电箱位数小了不够大的情况下会安装到零线汇流排。建议强电箱买足够大的位数,后期增加回路有地方安装。

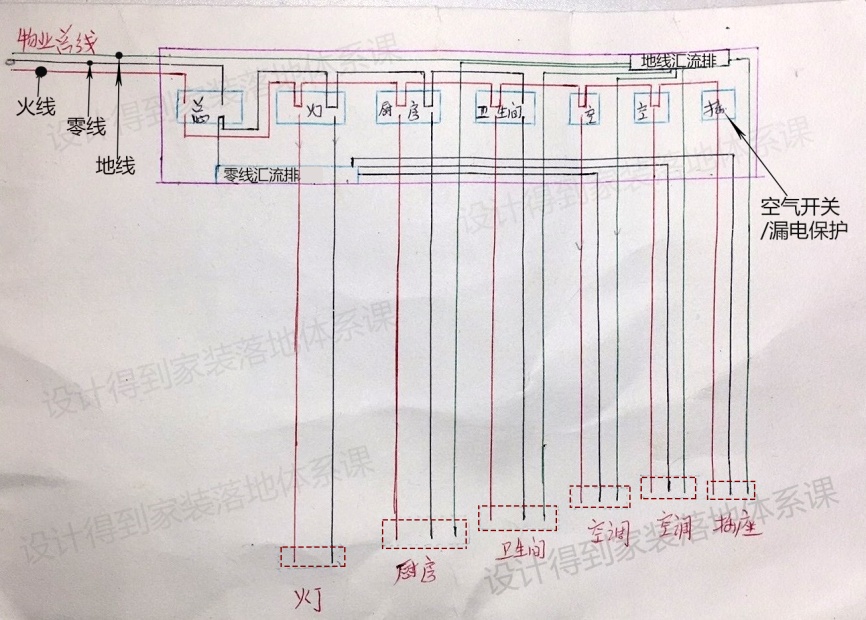

电工手画强电箱内走线示意图↑
上面讲解强电箱的结构,你可以发现我只介绍了箱体,因为空气开关和漏电保护器对于家中电路安全太重要啦,下面我将给你单独详细介绍。首先我们了解的是空气开关。
空气开关的相关知识点?
①什么是空气开关:
空气开关也叫微型断路器。当电线短路或者电量过载时它就会“跳闸”,保护电线不被烧坏和造成安全隐患。它就好像我们的银行卡,如果你有设置每日最高消费额度,只要当日超过这个额度,你就刷不出了,就如上了保险一样,提醒自己理性消费….

同理,电路也是一样的,如果空气开关只能搭载16A的电流,可你一下用25A的电流,那么空气开关肯定不干,先断为敬。
②空气开关的种类:
空气开关主要有:单极1P、DPN(1P+N)、二极2P、三极3P、四极4P等五种。
3P、4P用在380V的电路系统中,我们家装入户都是220V的电缆。故这里我只详细介绍前面几种运用在家装中的空气开关。

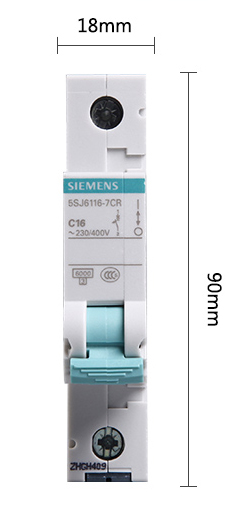

P代表的就是极,通俗一点讲就是占据的空间位置大小(一般为18㎜)。
单极1P:占位1位,单进单出,只接火线不接零线,零线到哪里去了呢?回顾我们介绍强电箱的箱体结构,零线装到强电箱的零线端子了,那么,这会产生什么情况?
因为空气开关上只接了火线,因此只能够对火线进行检测,如果零线发生过载或短路,则断路器不会跳闸。常用于灯线,较为安全的插座等回路,造价低。

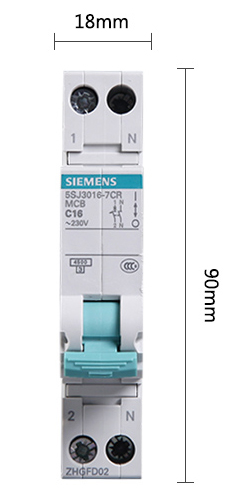

DPN(1P+N):占位1位,N是零线,双进双出,接火线和零线。其中零线直进直出,没有开关分断,所以只能对火线进行检测,零线随火线断开,保护效果与1P断路器相同,常用于灯线和普通插座。

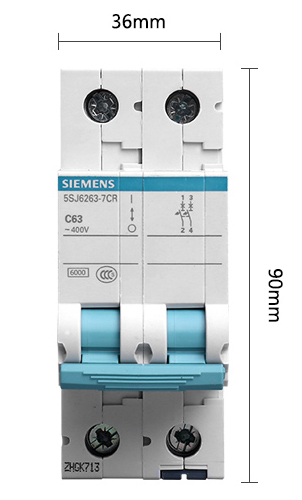

2P:占位2位,双极空开,双进双出,能同时对两根线进行检测,零线和火线都具有保护作用,常用在总开关、比较重要、检修与操作频繁、容易出现故障的其他用电回路。

③空气开关的型号选择:

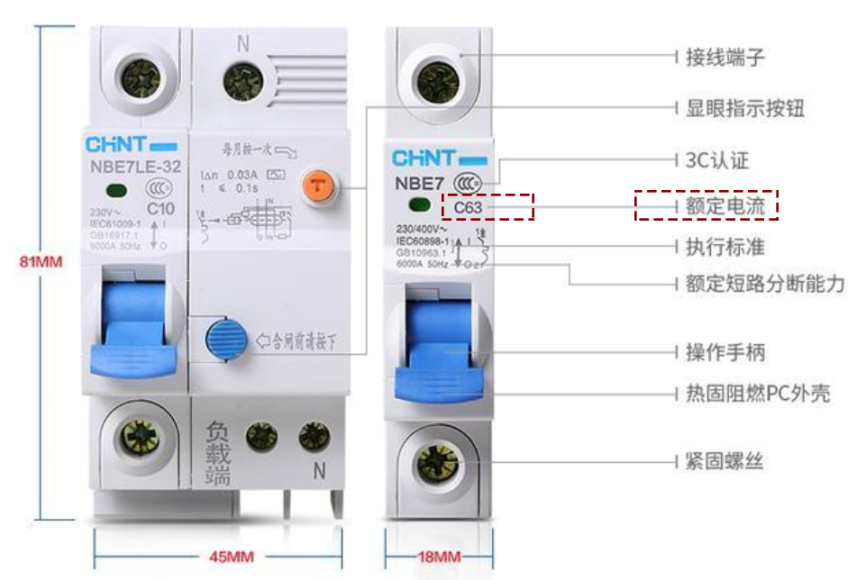

空气开关有各种型号如:16A、20A、25A、32A、40A、63A。A代表的是电流,空气开关里的C16,C63,代表的是此空气开关/漏电保护器最大电流为16A和63A。

对于空气开关。很多人不知道该买多大电流的,甚至为了怕跳闸而提高流量。记住,空气开关是用来保护电路过载的,至少应该小于电路的承载电流。那么我们应该怎么选择呢?很多人很迷惑。
其实我们可以根据家用电线的型号来选择。家用电线一般有如下几种。

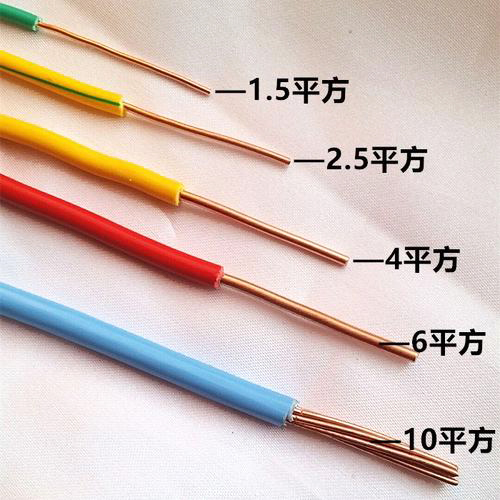

入户10平方(毫米),室内有6平方,4平方,2.5平方,1.5平方。这里的数字代表的是电线的横截面积,即电线的粗细,理论上电线越粗,承载的电流(功率)就越大。

家用电线型号↑
但是根据使用环境不同(如温度、电线长度等),载流量也会有明显不同甚至是巨大的差别。

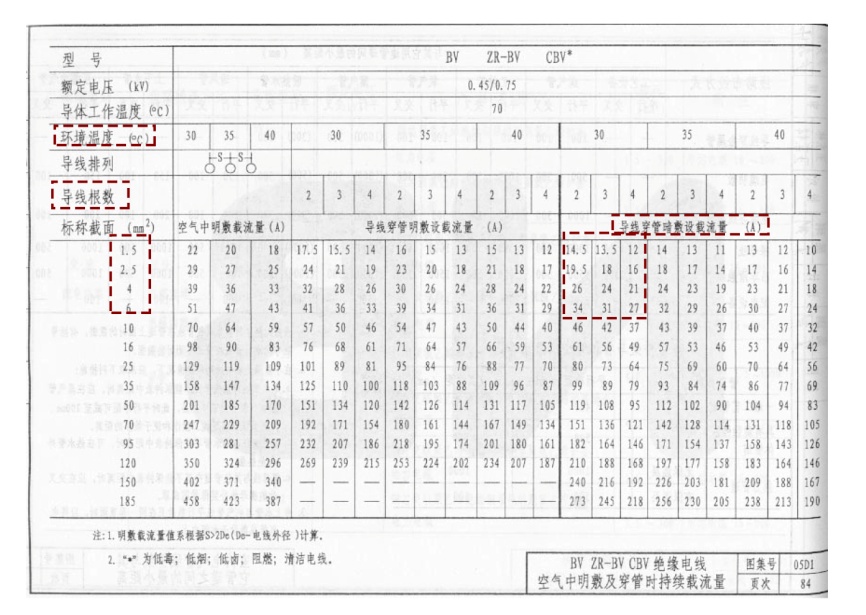

数据来源:《05系列建筑标准图集》05D1↑
根据上方数据可看出。我们家装对应的是红色线框处的情景(即导线穿管那一格)。通常一根线管里有两至四根电线(16/20㎜线管,线管内电线不能超过线管横截面积的40%)。我们考虑温度30时电线的穿管情况,那么对应是这样的。
1.5平电线用在灯线,一根套管里面两到四根,对应12A,空气开关建议10A的。
2.5平电线用于灯线照明,一根套管里面两到四根,对应16A,空气开关建议选16A的。
4平的电线通常是插座,一根套管走两到三根电线,对应24A,空气开关建议选20A或25A的。
6平的电线,套管里只能走两根,对应34A,故空气开关建议32A的。
整理成表格如下:

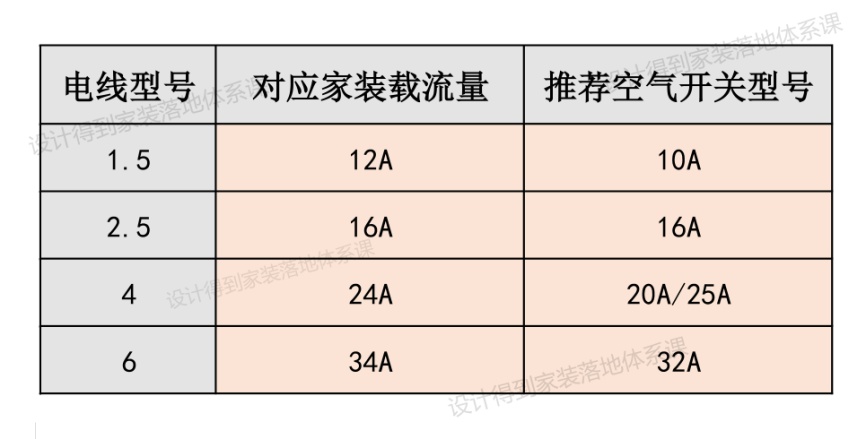

空气开关建议购买尺寸表↑
讲解完空气开关,那么还有一种可以防止触电的是什么?接下来我们来认识一下强电箱里另一配置:漏电保护器。
漏电保护器是什么?

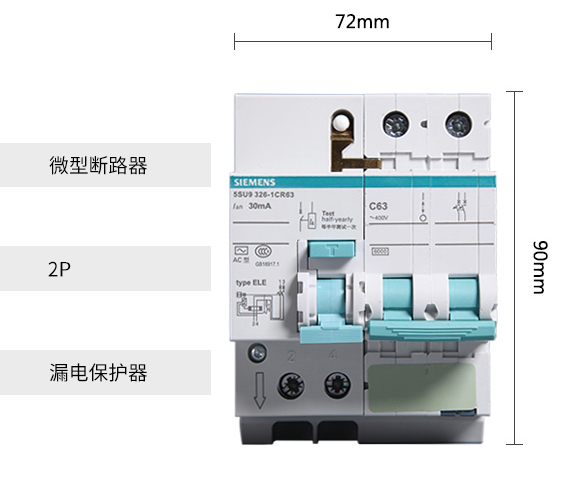

漏电保护器:实际上是指带漏电保护装置的空气开关,作用是当漏电或人体触电,电流超过30毫安时,漏电附件就能够自动跳闸,可以确保人身安全。需搭配空气开关(断路器)使用,占位1-2位(不含空气开关位置)。

漏电附件↑

和空开组合↑
运用场景:漏电保护器有总开带漏保或分回路带漏保两种设置,下面我将给你介绍两种的优缺点。
总开带漏保:(不建议)
优点:占用配电箱空间小、经济实惠
缺点:一旦某个地方漏电或者超载,会引起总闸跳闸而全房都没电。
分回路带漏保:

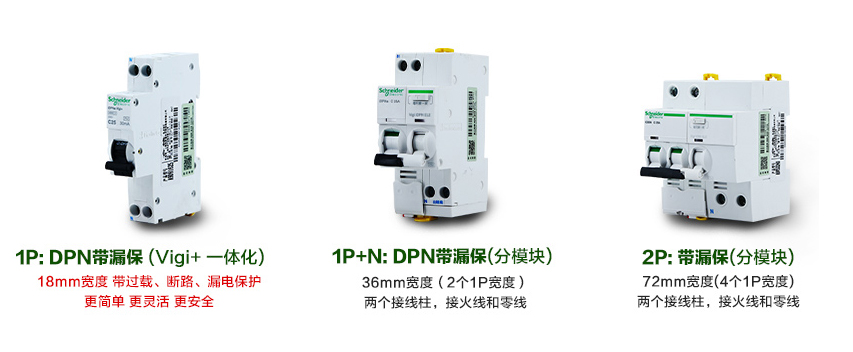

分模块带漏保:能快速判断出现漏电问题的回路,更安全,但使用分模块时占用空间大。
一体化带漏保(推荐):也能快速判断出现漏电问题的回路,占用配电箱空间更小,但价格稍高。

总之:漏电保护器主要保护人避免触电事故。主要用在插座回路,以及人会碰触到的带金属壳的电器上,如热水器、烤箱、洗衣机等。故至少卫生间、厨房建议配备。
今日得到
今天我们学习了强电箱所有组成的相关知识点,主要有以下内容:
1:认识强电箱能了解电路的来龙去脉,强电箱的箱体宜大不宜小,预留比所需回路多一到两个回路更好。
2:空气开关是家里线路的保护伞,给你详细介绍了家装中空气开关的种类,型号怎么选择,并贴心给你用图表进行了总结。
3:漏电保护器是确保人不会因为漏电而发生触电事故,建议总闸上不要装,潮湿且有电器的厨卫回路则一定要装。

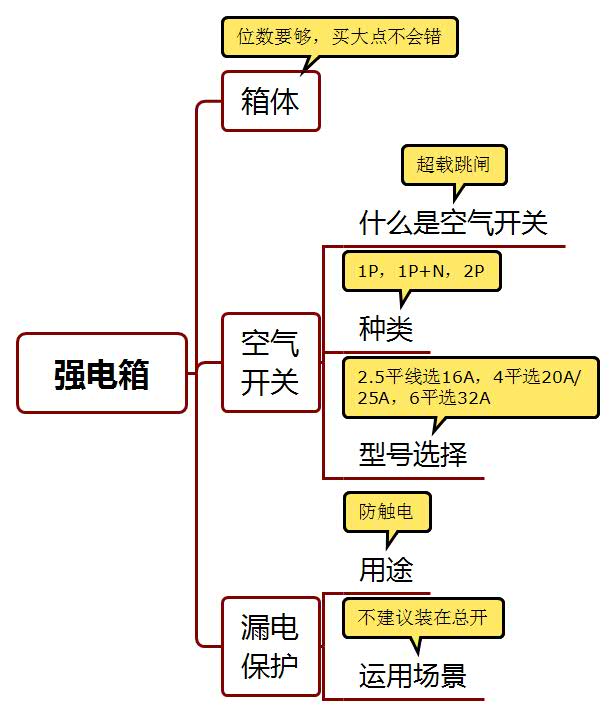

最后,如昔为您准备了一张小卡片,希望可以帮你更全面的回顾本期内容。

(部分图片来源于网络)
今日练习
讨论:你们公司的墙电箱公司包吗?如果不在硬装材料范围内,怎么跟业主沟通这个小项需要自购?
欢迎把你的答案写在本文下方的留言区,跟同学们一起过过招。
PS:如果对课程内容有疑问,请大家在评论区积极留言,写下你的问题。我们收集好大家的问题后,会在每周五问答板块统一解答!
下期预告
下期是我们的周五问答板块,请把你的问题写在文章留言区,我们会在明天的更新中为你统一解答。
