强电回路怎么规划?施工工序是怎样的?

{{StoryDetails.browseTimes}} 许如昔


#关键词:#回路规划#水电# 施工落地#


导读


装修时回路设计不合理,常会导致家电一起使用时跳闸。那么,怎么避免发生这一事项呢?

上一期我们学习了强电箱里各组成构件的选型和作用,今天我给你分享的是如何进行回路规划和强电施工工序。本期主要解决以下知识点:


1:家中回路应该怎样进行规划?

2:强电施工工序是怎样的?

上一期我们学习到空气开关的型号可根据电线的型号去买,不同型号的电线有对应的载流量。那么根据电线的载流量,我们应该怎么去规划回路呢?下面我们开始第一个知识点的介绍。

家中回路怎么规划?




首先我们要知道一个回路上所能承载的电量,就是电路中所有耗电产品同时使用时的电量的总和,超过电线所能负荷的电流量的总和,那么空气开关很容易跳闸,那么,不同规格的电线能承载多少电流量呢?


上期我们讲到在家装场景中电线的载流量大致是多少。根据温度、穿管根数等情景,最接近的载流量表如下。

不同情景下稍有不同↑


因为家用电器等大都直接看功率,从流量换算为功率最简单的算法是:电流I(A)=功率P(W)/电压U(V)。根据上图中提供的载流量我们来计算一下。


如果是1.5平的电线,载流量12A的情况下,那么可以带动12*220=2640瓦的电器。


如果是2.5平的电线,载流量16A的情况下,那么可以带动16*220=3520瓦的电器。


如果是4平的电线,载流量24A的情况下,那么可以带动24*220=5280瓦的电器。


如果是6平的电线,载流量34A的情况下,那么可以带动34*220=7480瓦的电器。



同理整理成表格如下:

根据上方表格,我们可以合理计算各种电器之间要怎么搭配回路,计算的时候,我们要灵活运用,并不是说可承载电器流量总和一定不能超过电线的最大承载电流,毕竟,所有电器不会同时使用。如果会同时使用的,则一定要大于。



当然,如果我们不会计算,直接请教电工师傅也是可以的。下面我将给你整理一份家装常用回路规划表给你。

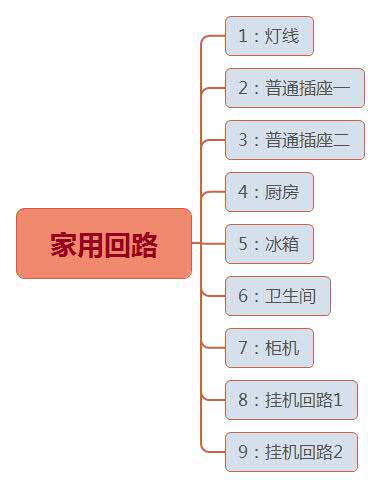

电工常用回路规划↑


如上,普通家装中常用九个回路。分别是:灯线一组(2.5平方电线,较少用1.5平)、普通插座两组(2.5平/4平)、厨房一组(4平)、冰箱单独一组(4平)、两个卫生间共用一组(4平)、客厅柜机一组(6平)、卧室挂机两组(4平)。


以上回路规划适合于一般家庭,但不少家庭有很多高耗能电器,我们要根据业主的生活习惯来增加回路数。很简单的一个例子,如上厨房除了冰箱外是一个回路,一旦有设计到嵌入式蒸烤箱、洗碗机等那就需要增加回路了。

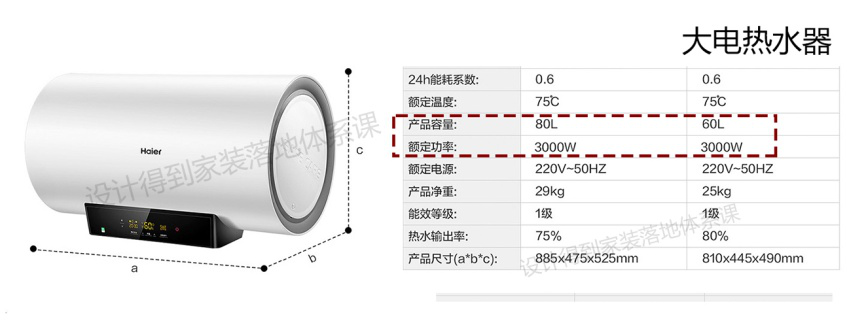

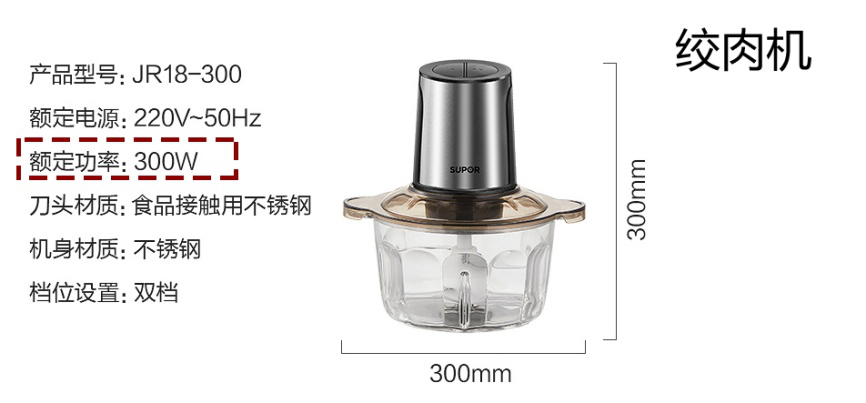

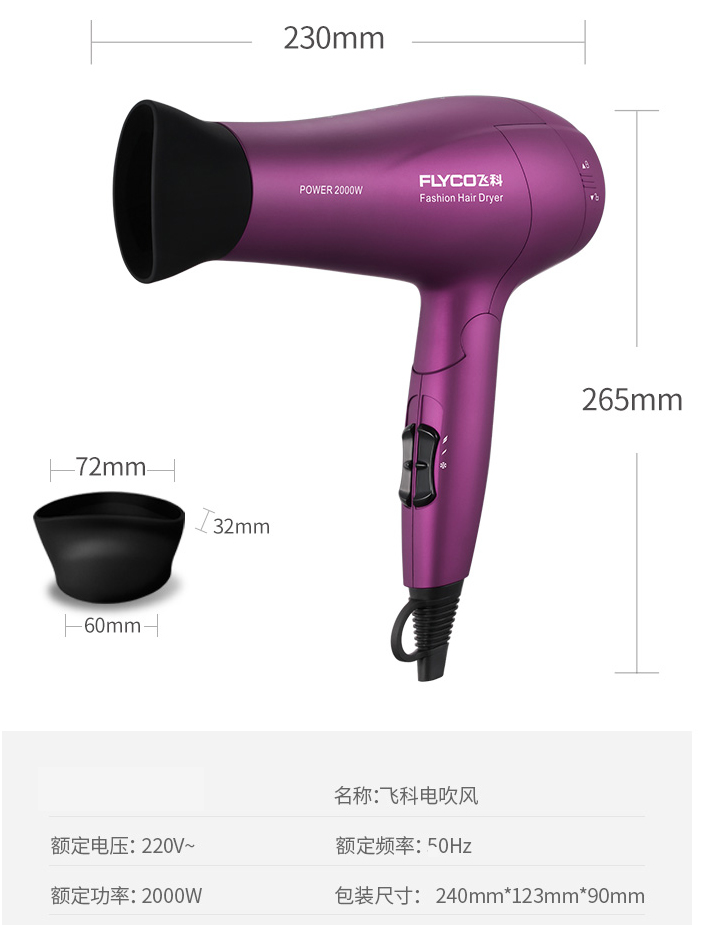

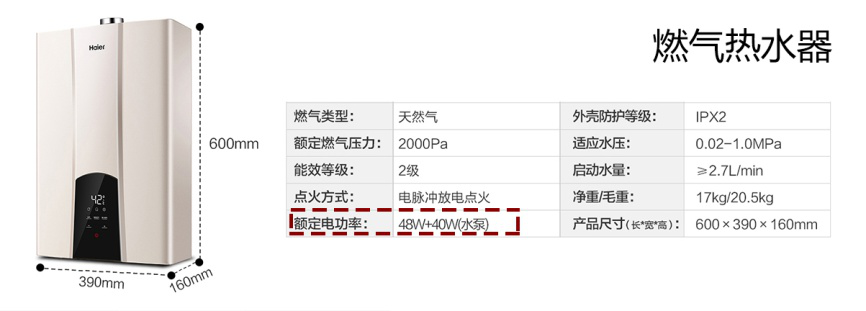

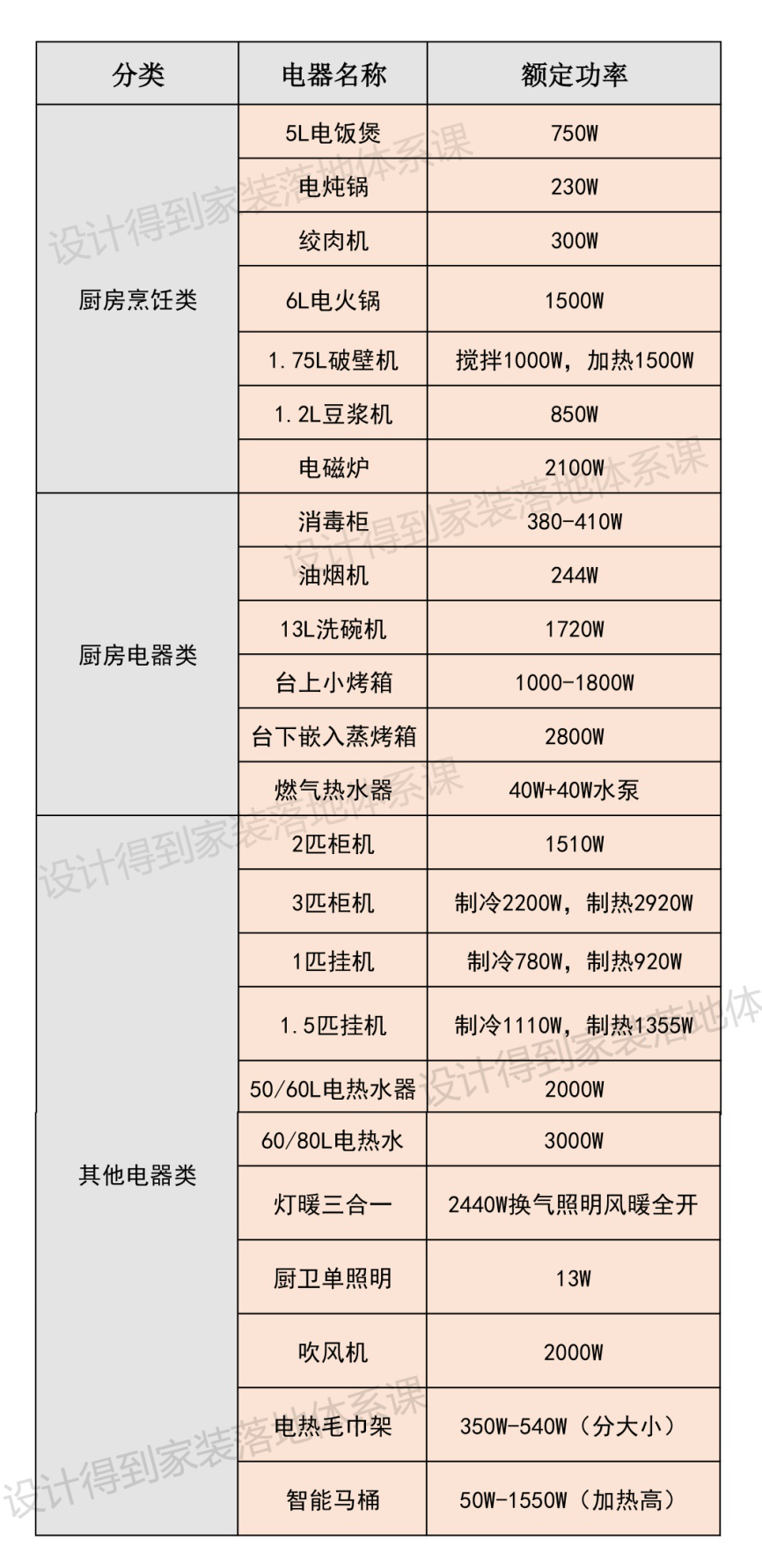

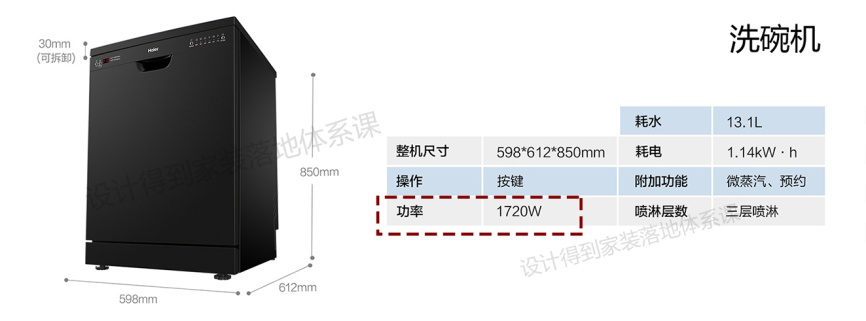

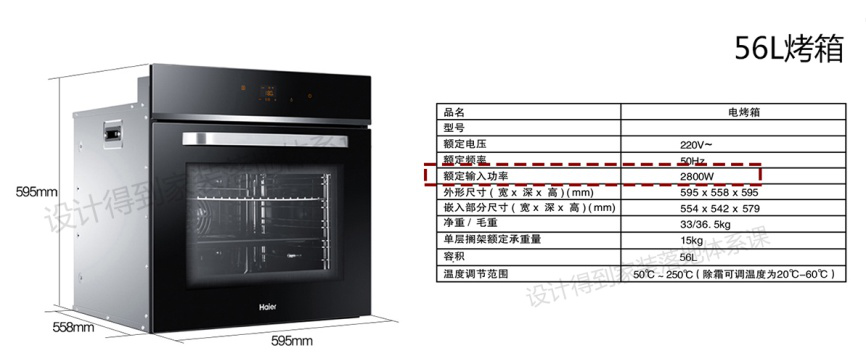

下面我将家装中常用电器的功率汇总给你,希望能给你规划回路提供一点依据。此汇总采取了实物数据,代表了大部分机型,但不同品牌不同款式之间肯定存在差异,希望大家能灵活运用,计算大致范围即可。

数据来源真实款式整理↑


回路规划的其他补充事项:

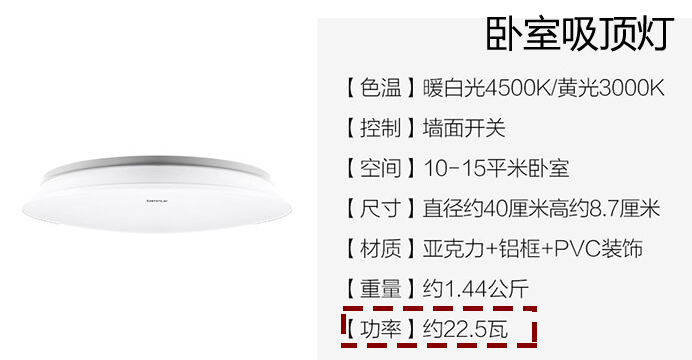

1:全屋灯具使用一个回路是没任何问题的,像我们的筒灯一般3-5W一个,全房三十多个也只有一百多W,加上吸顶灯22瓦左右….吊灯看灯泡头数…一般灯线会用2.5平的电线,额定功率可达3520W。常规灯线绰绰有余(卫生间照明不在此项)。

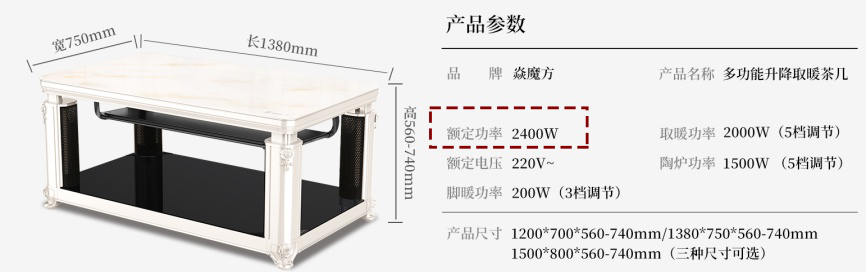

2:普通插座回路:大部分地方普通插座是2.5平方的,建议至少使用4平方或增设回路,因为像客厅的烤火桌、生活阳台洗烘一体机功率都有2000W左右了,是高耗能的电器。

3:厨房电器使用最多,建议列下所有需要装的电器来设计回路。功率大,耗能高的电器可独自配一个回路,其他小家电一个回路。厨房高耗能的电器主要是烤箱、洗碗机、消毒柜等。烹饪类器具算小功率,具体功率参考我上方整理的表格。

4:需要保持长期开启的如冰箱、安防等考虑单独一个回路,这样出门在外可不用断电(有条件的不入总闸)。


5:卫生间如果有装大功率电热水器、智能马桶、电热毛巾架的,通常会有两个回路。插座、三合一暖风机可共享一个“漏电”回路,电热水器单独一个“漏电”回路。不然一个回路很容易跳闸。

4:柜机单独一个回路,挂机一般两个一个回路。如果有用到中央空调,则需要根据中央空调方的要求配置回路。


5:地暖配几个回路要根据款式来,如是水暖还是地暖,面积多少,暖通方会给与交接。


6:大型影音设备,新风等单设回路。

讲解完回路规划的注意事项,那么你知道强电施工的工艺流程吗?工艺标注有很大的地域差,但是施工的工艺流程是一致的,下面我将给你稍作整理。

强电施工工序是怎样的?




水电交底以后,电工师傅就会进驻,一般水电阶段的工序会持续到4-7天。具体工序如下:

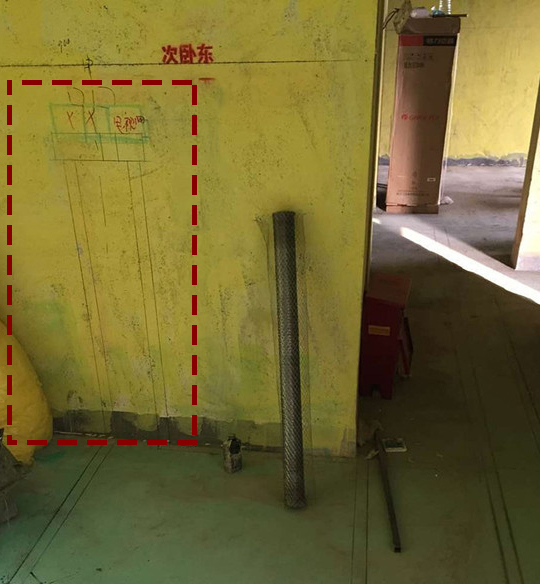

① 放样定位:设计师水电交底现场定位后,水电师傅会标注示意位置,并拉线放样打槽的地方。

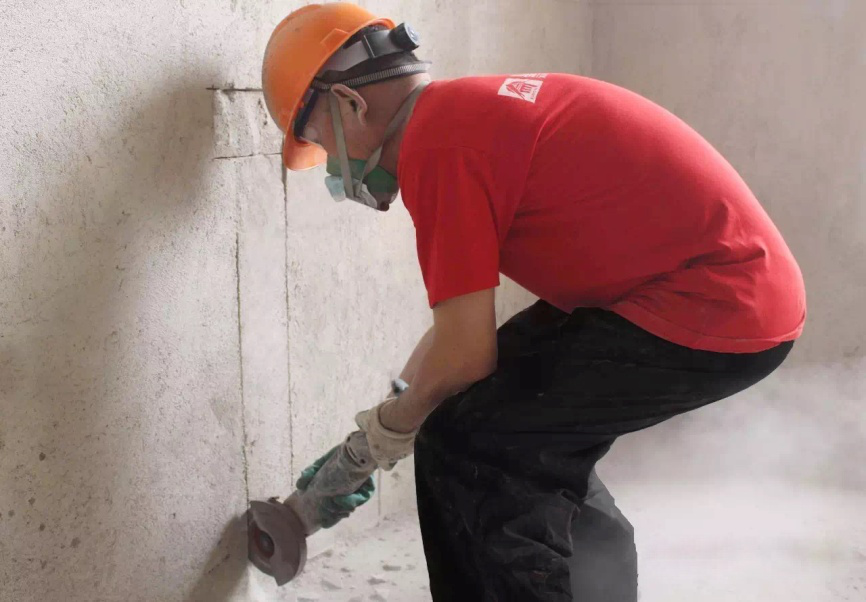

②切割打槽:在电工师傅现场定位以后,一般会另请开槽的师傅过来开槽(有的是水电工自己开槽),先用切割机切槽,再用电锤打槽,整齐美观。注意只有楼板本身有找平层的时候才在地面开槽,因为商品房的楼板都很薄,尽量不要去打。

打了楼板的通常原有找平层↑

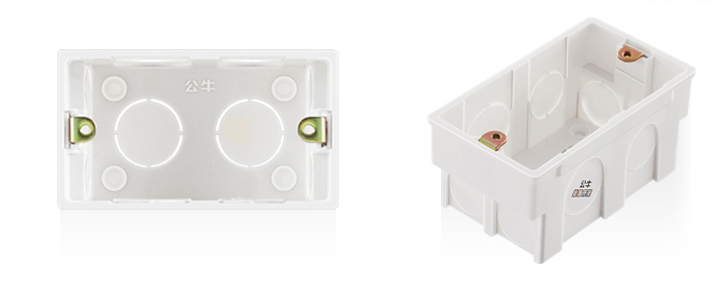

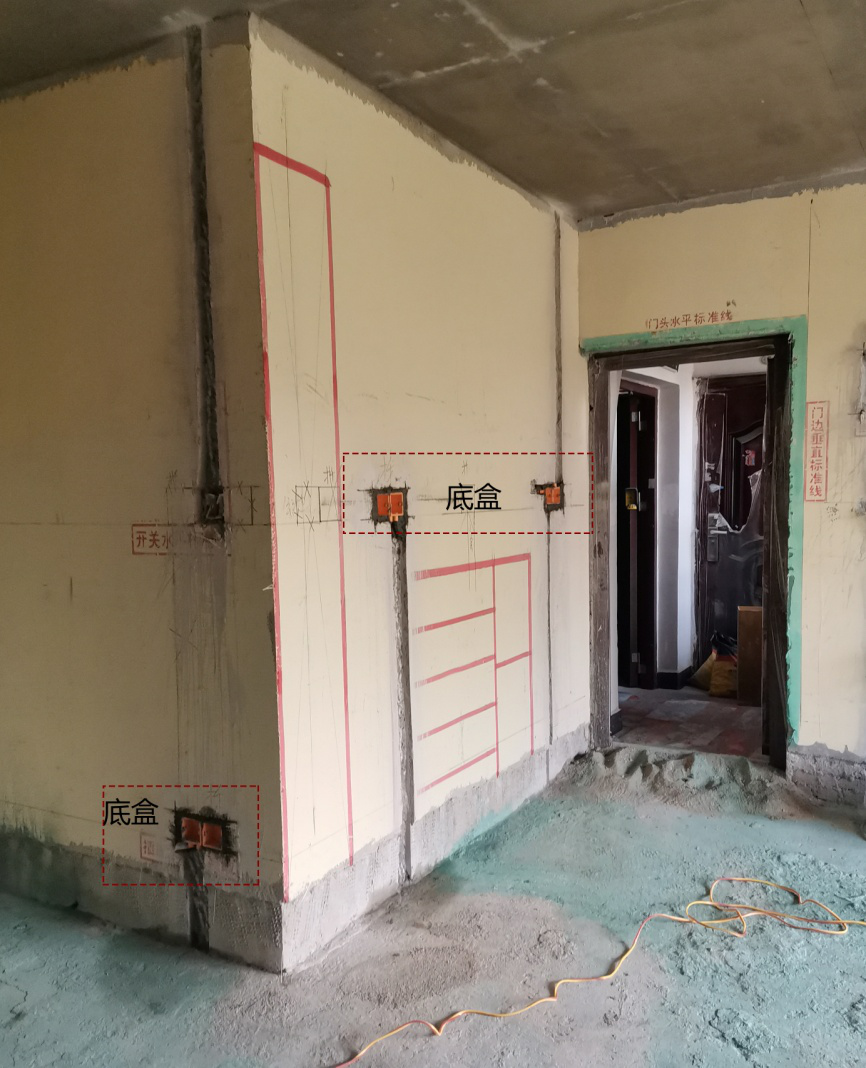

③埋底盒:底盒一般是86㎜。再次检查是否有特殊尺寸面板,因为面板个底盒尺寸是配套的,后期想改比较麻烦。此外还要考虑是否与造型相冲突,是否正好在造型线上,避免后期安装的材料返工。


此类情况如果有返工,大抵都会由设计师来买单。因为交底不清楚!

非标尺寸底盒↑

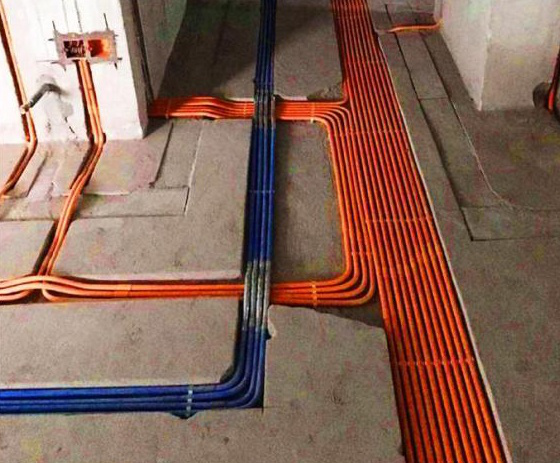

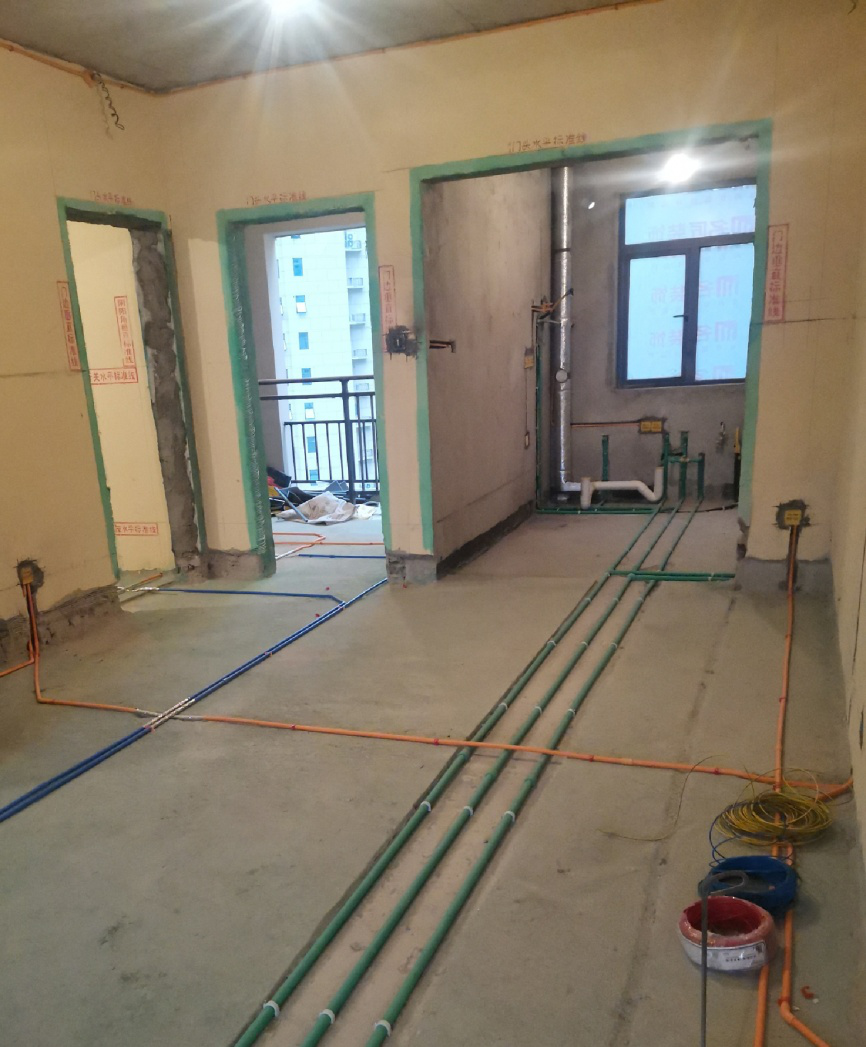

④配管穿线:用线管固定好路径(线管一般是16㎜或20㎜的,红色是强电管,蓝色是弱电管),强弱电不能共管,否则信号会有干扰。强、弱线管交叉需用锡铂纸隔离,如果是平行走的时候强、弱线管距离至少300㎜。


此外,注意穿线时不要超过横截面积的40%,一般一根线管里走线是这样的:2.5平的电线一到四根,4平方的线一般三根,6平方的一到两根。

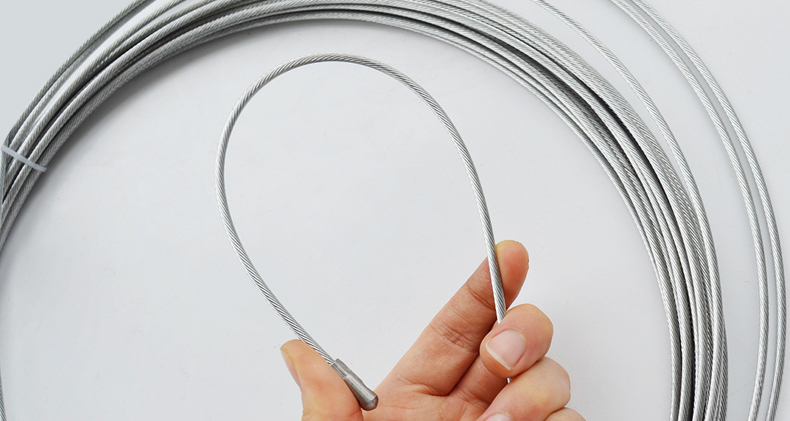

电线穿引器↑


⑤打钉固定,接线。

⑥水电验收(设计师需要过去配合点位检查),监理测量每个回路是否通电,同时拍照,方便后期检修时查看。

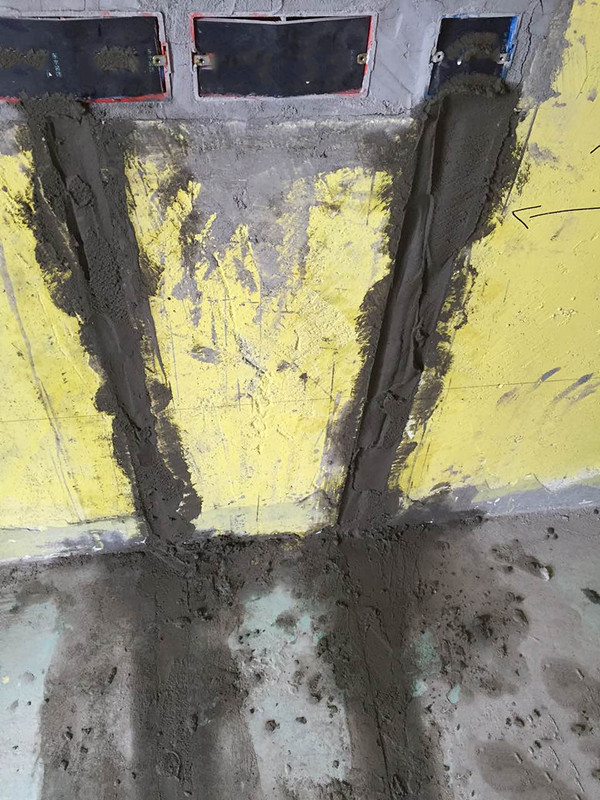

⑦粉槽:水电验收合格之后,电工师傅会返场粉槽。粉槽的时候要浇水润湿开槽处墙体,预防基底干燥吸水过快,防止粉槽地方开裂。

⑧ 安装开关面板,完工之后电工师傅再次返场,安装开关面板及灯具,一般半天完成。


讲解完强电的施工工艺,接下来给大家补充一下电线分色的问题。

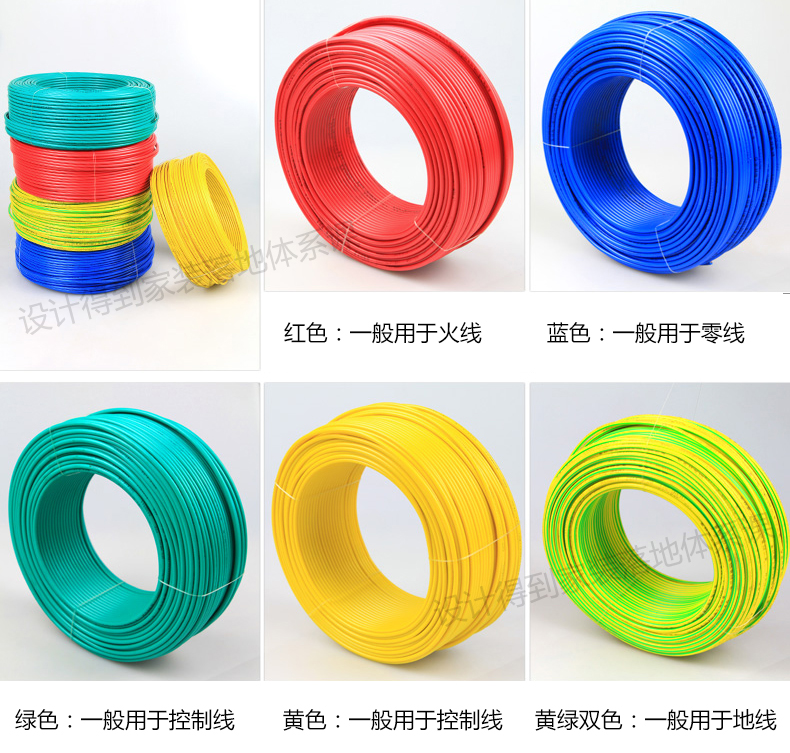

工地施工时我们可以看到电线是有分色的。不同用处的电线进行分色,能方便后期维修时电工师傅辨认。不少设计师不是很清楚强电是怎么分色的。下面我用一张图给你稍作整理。

电线分色↑

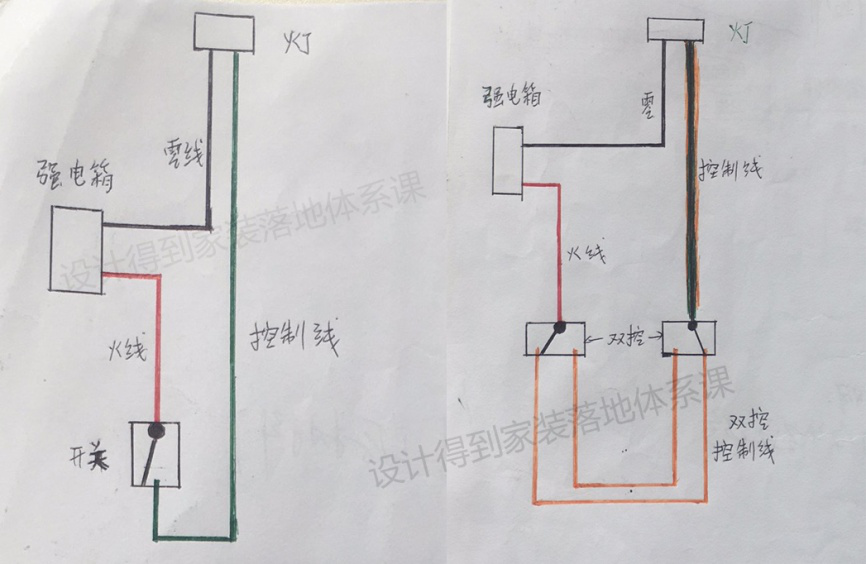

由上我们可以看出。红色常用于火线,绿色和黄色常用于控制线,蓝色一般用于零线,黄色双色线用于地线。其中,地线除了灯,所有插座是必须要安装的,可以防止触电。控制线是指开关面板处接入电灯的一种火线,跟火线之间的关系示意如下。

电工手画电线分色↑


今日得到




今天我们学习了强电的其他相关知识点,主要有以下内容:


1:教你怎么规划回路,常规回路一般是9个,但我们要视业主家的居住使用情况来合理配置,并贴心的给你整理了部分常用电器的耗电功率表。


2:详细介绍了强电的施工工序,用图文的形式给你进行了展示。施工工序这块我们知道流程即可。


3:电线的分色主要方便后期检修,我给你配了一张电工的手绘示意图,让你更能理解不同颜色的电线在回路中的运用。


最后,如昔为您准备了一张小卡片,希望可以帮你更全面的回顾本期内容。


(部分图片来源于网络)


今日练习


讨论:电线折弯工艺你们是135度折弯还是大活弯折弯,水电工价大概多少?


欢迎把你的答案写在本文下方的留言区,跟同学们一起过过招。


PS:如果对课程内容有疑问,请大家在评论区积极留言,写下你的问题。我们收集好大家的问题后,会在每周五问答板块统一解答!



下期预告


下一期我们将学习到开关插座面板类的的相关知识点,主要有以下内容。


1:开关插座类等面板的型号有哪些?

2:开关类面板有哪些分类?

3:插座类面板有哪些分类?

4:弱电类面板有哪些分类?

5:智能类面板有哪些?


敬请期待!
