史上最全家装开关插座布局整理

{{StoryDetails.browseTimes}} 许如昔


#关键词:#开关插座布局#水电# 施工落地#


导读


在我们去工地交底的时候,不少师傅会问你这个插座放多高,那个插座放多高,你是都能对答如流还是只能落荒而逃呢?

上一期我们学习了开关插座面板的相关知识,今天我给你分享的是关于开关插座布局的一些内容。本期主要解决以下知识点:


1:入户花园开关插座怎么布局?

2:客厅开关插座怎么布局?

3:餐厅开关插座怎么布局?

4:厨房开关插座怎么布局?

5:卧室开关插座怎么布局?

6:阳台开关插座怎么布局?

7:卫生间开关插座怎么布局?

如上,每个公司都有一些约定俗成的规范,如常规插座统一高度300㎜高,开关1300高。除了这些,其他一些需要现场定位的你知道怎么布置吗?


开关插座在每个空间有各自需要注意的事项,下面我将分区域给你进行详细的介绍。主要有:入户花园、客厅、餐厅、厨房、卧室、阳台、卫生间等七个空间。首先给你介绍第一个空间:

入户花园开关插座怎么布局?




开关:

必备:主灯双控一组,从门口开,走到客厅处关。

选需:单控若干组。如鞋柜中部或者底部氛围灯带、柜子比较大的时候还有柜内射灯/感应灯、顶面可能还有更多造型光源。


插座:

必备:鞋柜旁边预留插座可以烘干鞋子。注意如果鞋柜四周都没有位置预留插座时,可考虑预留在鞋柜下方留空位(高度80㎜)。

选需:不少业主喜欢一进门就给手机充电,那么在鞋柜中部镂空位置可加一个插座备用(高度约1300㎜)。

入户花园开关插座示意图↑


此外,入户如有门铃也需要预留合适的位置。

客厅开关插座怎么布局?




开关:

必备:

双控2-3个,一个控制入户花园的灯,一个控制客厅的主灯(或其他客厅最常用的),最后一个设置在离开客厅进入卧室之前的过道位置,全程不用走回头路。

单控若干,一般至少两个。电视背景和沙发背景的建议分开控制,因为人坐在沙发上不用全部筒灯都打开。


选需:单控若干组如下:

电视背景壁灯。很多设计师效果图里有做壁灯,但是图纸上又没有壁灯。如果后期要求返工会很麻烦。电视背景壁灯高度通常预留在1800㎜的高度。

②单控若干:这个跟顶面和墙面造型有关,如有无灯带、线性灯等。


插座:

必备:

电视墙那一面处建议7个面板(插座四个、空白面板一个、网络线、电视线一个),其中电视后方电源线从预埋管里出来(空白面板处)。电视背景是定制的话,要跟业主沟通好是藏在在电视柜里还是布置到上方,因为这个地方没有告知业主常见返工。


并且,如果高度把握不好,也很容易造成返工。(常规款:隐藏在电视柜里300㎜高,放电视柜上方550㎜高)

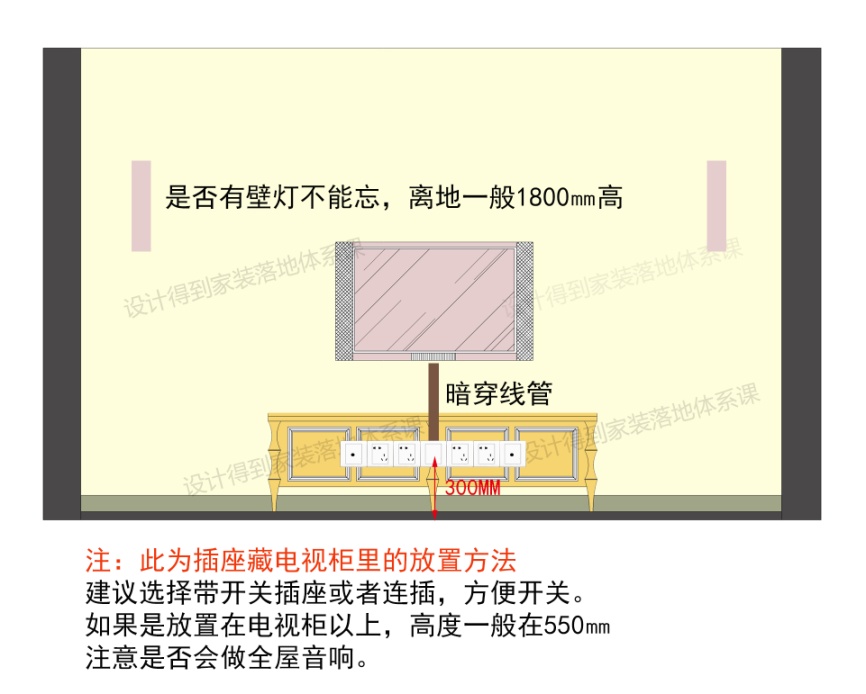

电视背景插座示意图↑

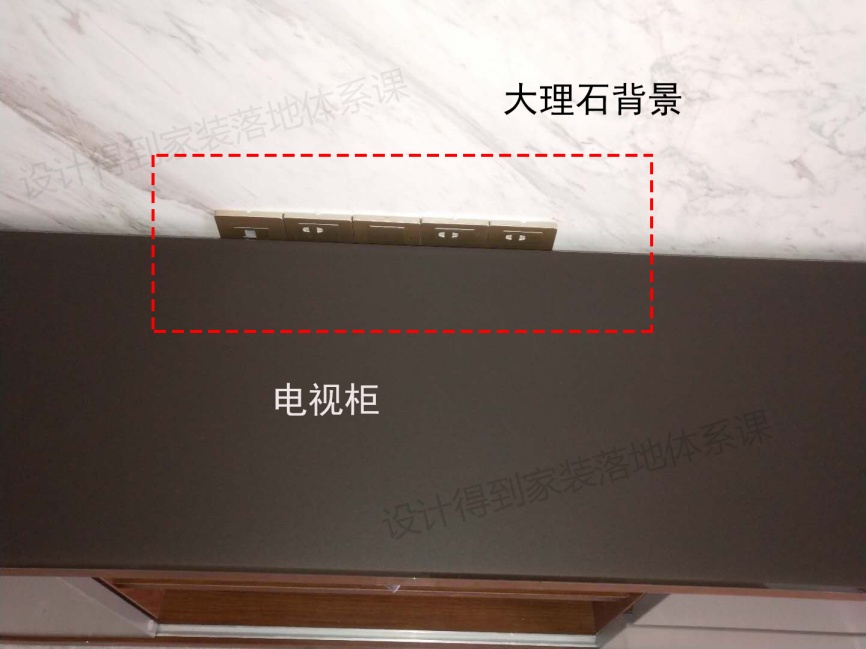

设计师指定高度不当↑

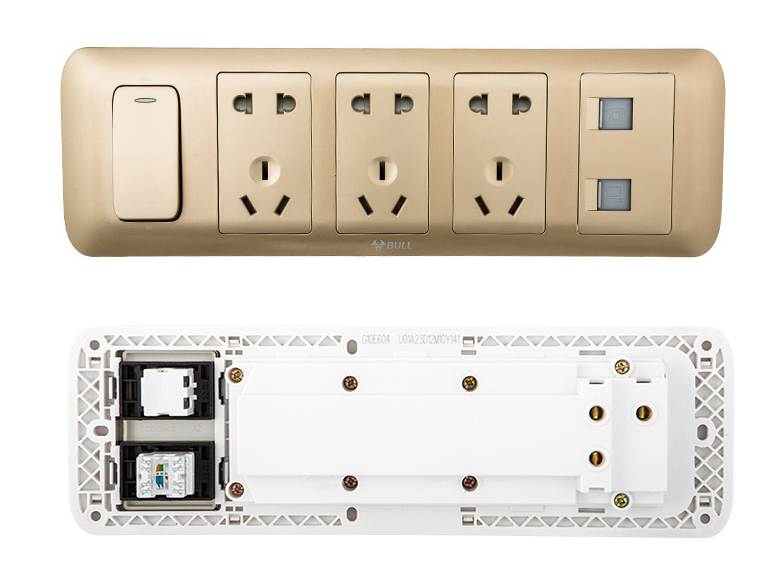

建议电视背景用带开关的插座,比较节省空间。因为电视使用频率比较高,拔插不方便。

电视专供带开关插座图↑

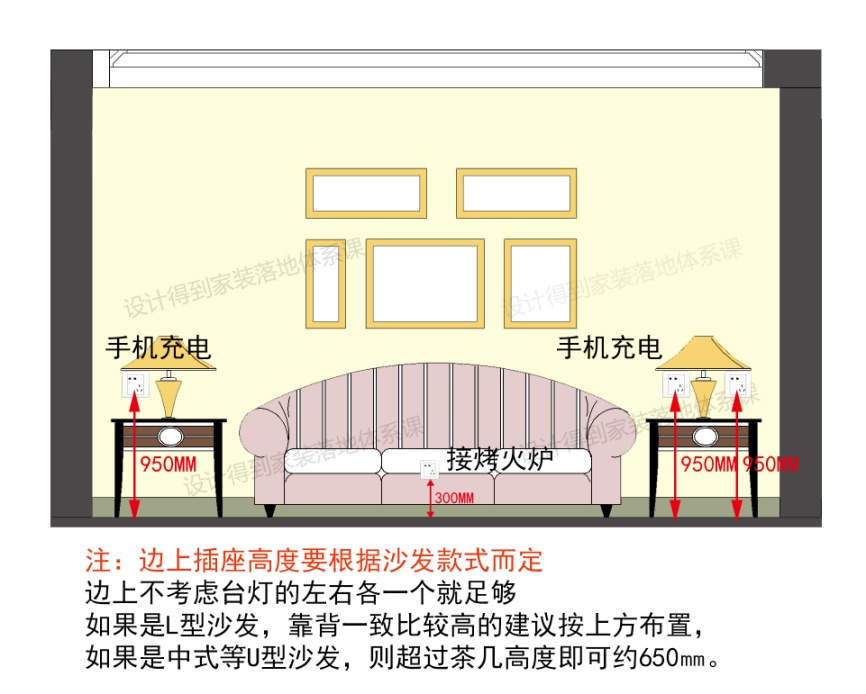

沙发背景那一块3-5个插座,边上两个考虑在沙发上充电(/台灯),建议950㎜高,虽然美观性没有常规300㎜好看,但不用弯腰去边几下拔插充电头,更加方便。

沙发背景插座示意图↑

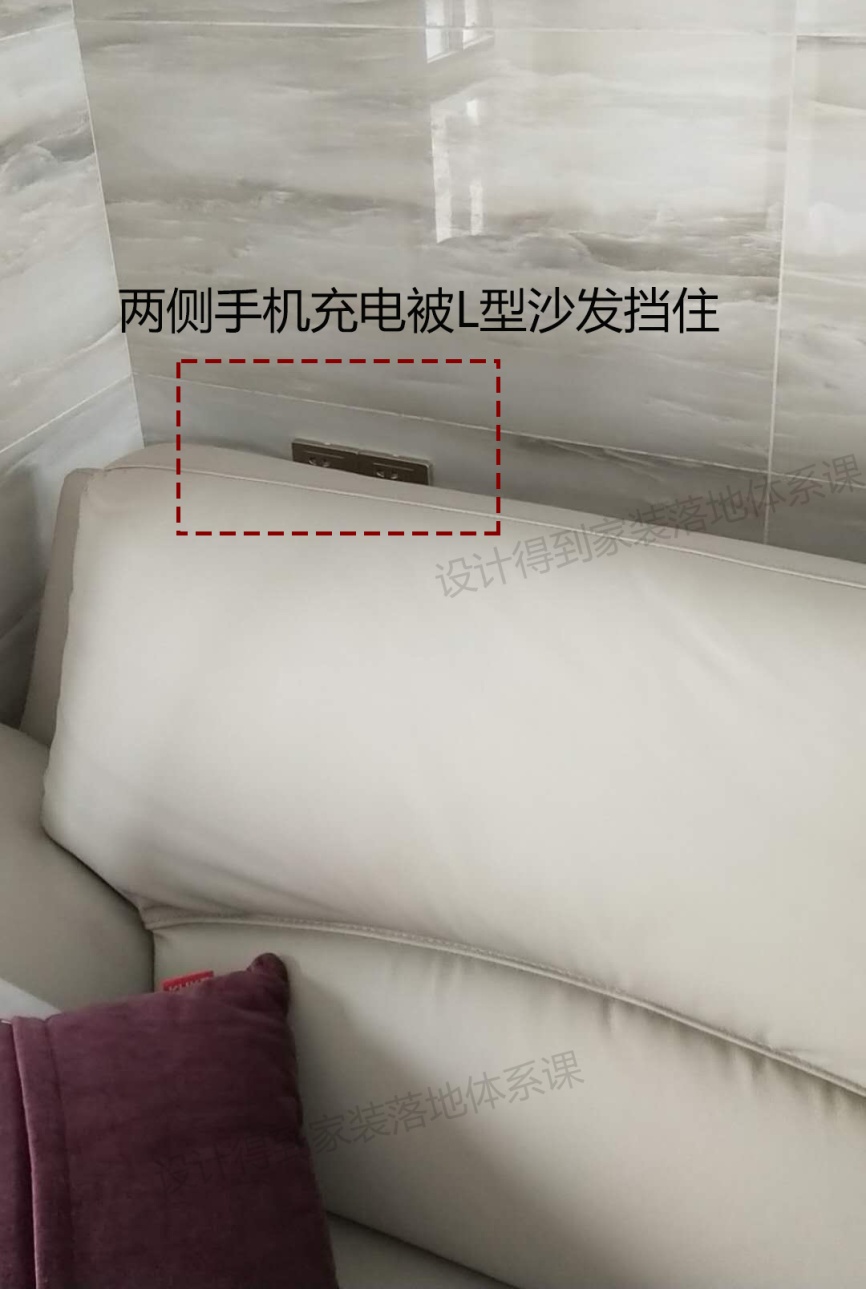

高度设置不到位就会出现下面尴尬的情况,插座被沙发挡住了,形同虚设,不得不返工。

沙发中间位置的插座布置常规高度300㎜即可,方便烤火炉在没有地插的时候从沙发下方接插板。如果需要做地插,一定要避开茶几位置。

客厅进阳台这里一般会有一个16A空调插座,和一个备用插座对着沙发,可接风扇吹吹风。

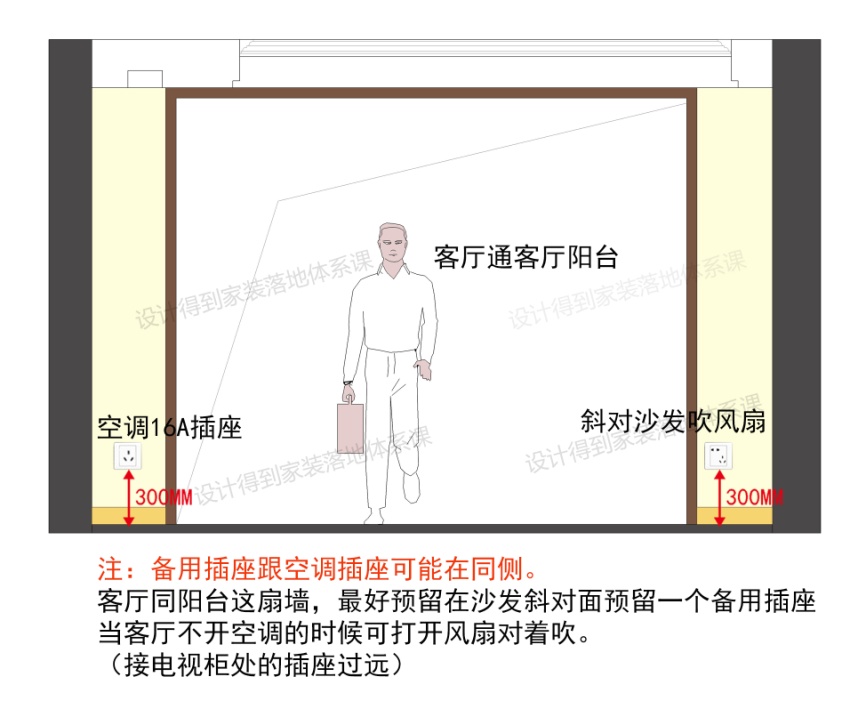

客厅进阳台插座↑


如果客餐厅是连贯的,中间有屏风柜,那么在屏风柜的附近宜增加一个插座。


选需:

客厅需要做智能窗帘的,顶部需要预留插座。

客厅要做投影的,在吊顶上方幕布一侧需要预留插座。

如果有影音设备的还需要增加音响插座等。(弱电公司会来布置好)

餐厅开关插座怎么布局?




开关:

必备:主灯单控一组,从餐厅入口处打开。

选需:单控若干组。如酒柜氛围灯、除了顶部主灯,局部吊顶会用到射灯等。


插座:

必备:餐厅正中地插或对应餐桌正中墙面插座一个,方便吃火锅,墙边预留一个插座可用来吹风扇。

选需:如饮水机和冰箱都在餐厅,相对应位置预留插座。


壁挂式饮水机一般做1100㎜高。可做到墙壁或者酒柜柜体内,做到柜体里的时候预留位置至少大于600㎜以上,并且背板底部铺贴大理石,以防柜体潮湿(预留越宽,柜体受的影响越小,800-900㎜都可)

餐厅常会考虑做酒柜,酒柜中部可考虑增加插座,用于手机充电。

如果餐厅有做卡座或者吧台,在卡座和吧台上方(或者柜体里)不要忘记预留插座,非标尺寸插座在图纸上都要备注好高度和位置。

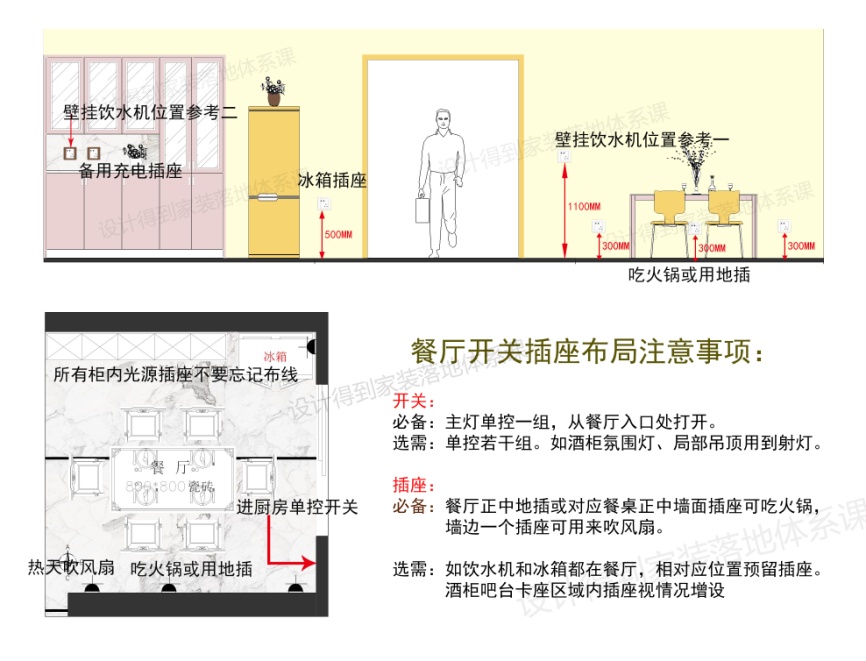

餐厅开关插座示意图↑


厨房开关插座怎么布局?




开关:

必备:照明单控一组。

选需:橱柜下方灯带。


插座:

厨房的插座宁可多配置一些,一般至少9到10个。当然,多设计几个是最好的。厨房插座布局有下列注意事项:


厨房插座因为要经常使用,建议全部配置带开关的插座。

厨房电器大都是大功率电器,要2-3个回路,以免跳闸,具体可参考上上一篇回路规划。

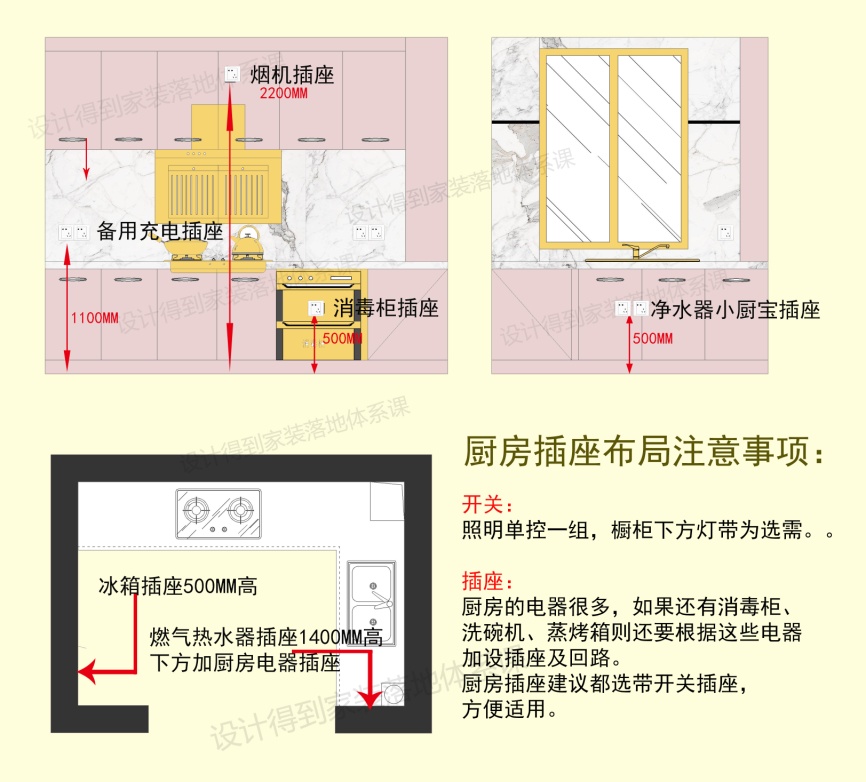

厨房插座示意图↑


卧室开关插座怎么布局?




开关:

必备:主灯双控或三控一组,从门口开,床头可以关,主卧三控外,其他卧室可考虑双控即可。

选需:单控若干组。起夜灯,造型灯等。如果有壁灯,床头控制即可,高度可比客厅的略低,约1600㎜即可。


插座:

必备:床头柜上插座1-2个,可用于手机充电,台灯。非主卧可视业主情况左右各一个即可。需要注意的地方有两点。

插座高度一定要考虑业主家的风格,风格不同,家具款式不同,保证插座高度设在床头柜以上。


现场定位的时候要明确床的宽度,这里常会有返工,比如说开始按一米五的床放的插座,后期业主改为一米八了,有一侧的开关插座面板会被挡出。


此外,还要额外注意床宽跟床的款式有很大的关系,有床沿的床,会比一般的宽,也很容易造成后期挡住床头开关的情况。当我们设定好宽度值,要提醒业主床不要敞开了买。

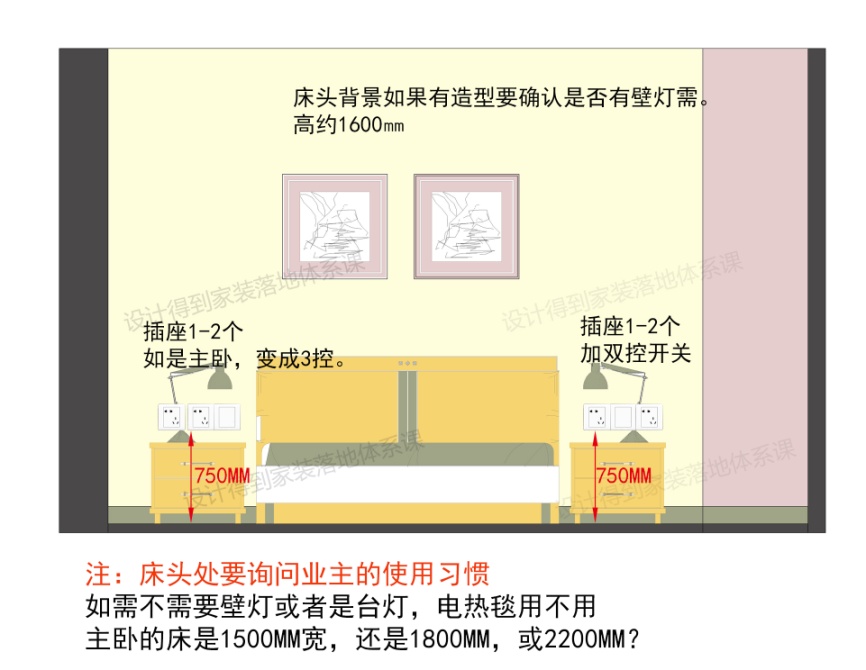

床头处插座示意图↑


床的对面至少要有1-2个备用插座,可以接风扇,油町等。如果还有写字台和电视机位置,则需要布置的更多。如下:

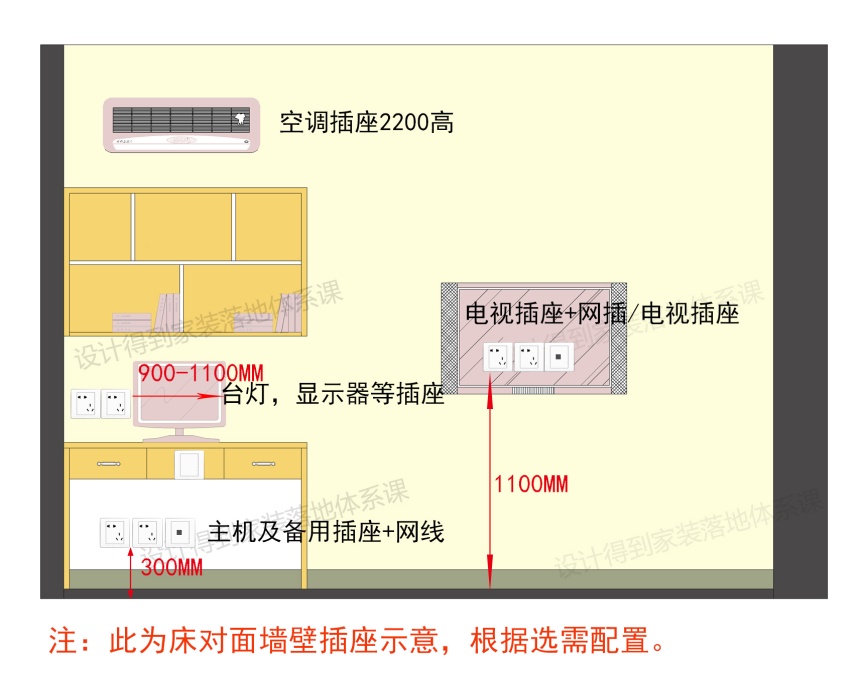

有写字台电视位置的插座示意图↑


阳台开关插座怎么布局?




开关:

必备:主灯单控一组。

选需:壁灯,顶部造型光源,柜内感应灯等。


插座:

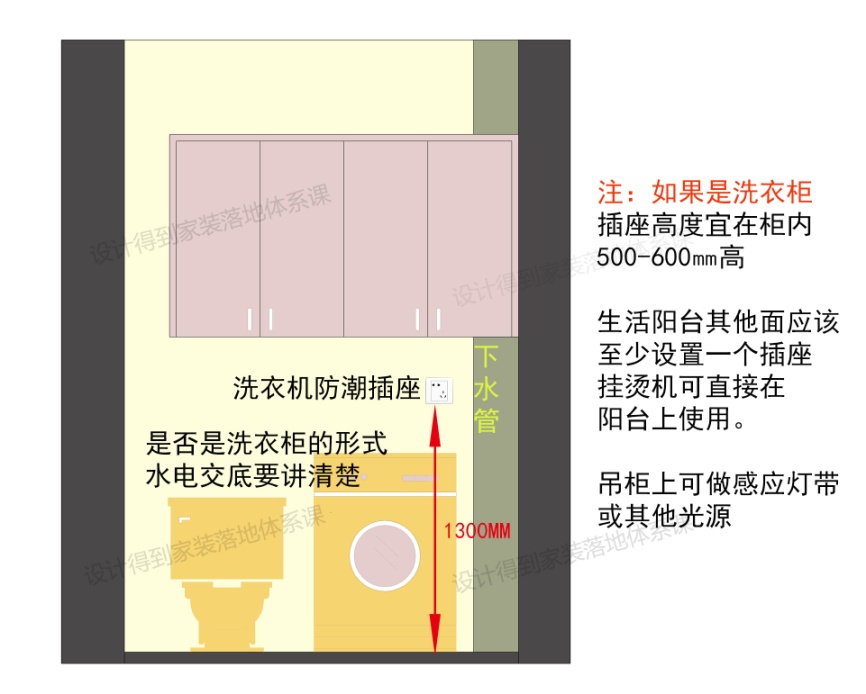

必备:常规洗衣机插座,因为洗衣机处有水源,建议使用防潮插座,高度一般为1300㎜,如果是洗衣柜的形式,插座设计在柜内较为合适,高度控制在500-600㎜。

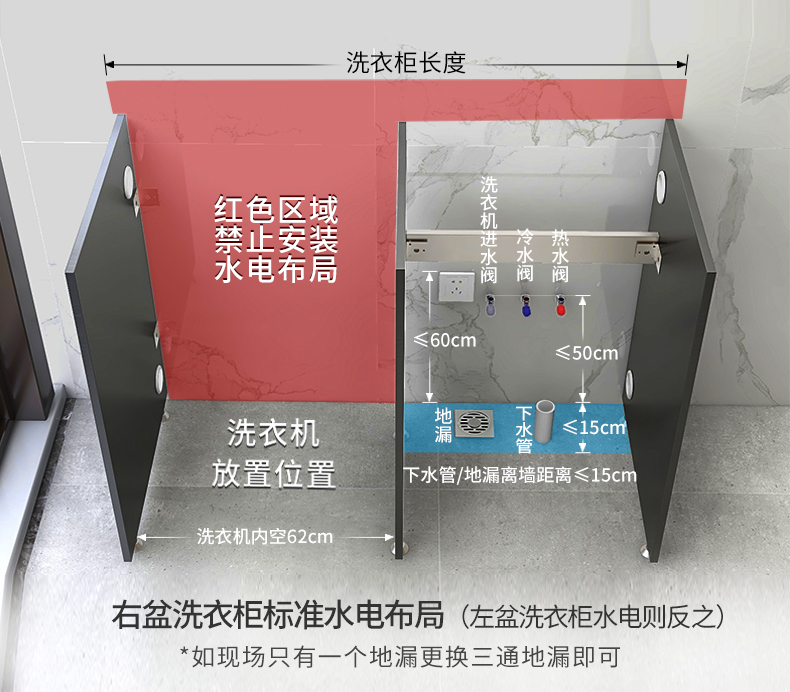

在水电交底的时候我们要跟工长确认好:是否需要布置成洗衣柜的水电布局。因洗衣柜的水电布置如下。

此外,在阳台其他区域预留一个备用插座,熨烫衣服时可用。


选需:洗衣机上部可增加一个备用插座。

生活阳台插座示意图↑


PS:客厅阳台至少布置两个插座,方便日后增添跑步机,茶几等休闲娱乐设施。如果是大客厅,功夫茶几的摆放离墙壁远的,建议增加地插。

卫生间开关插座怎么布局?




开关:

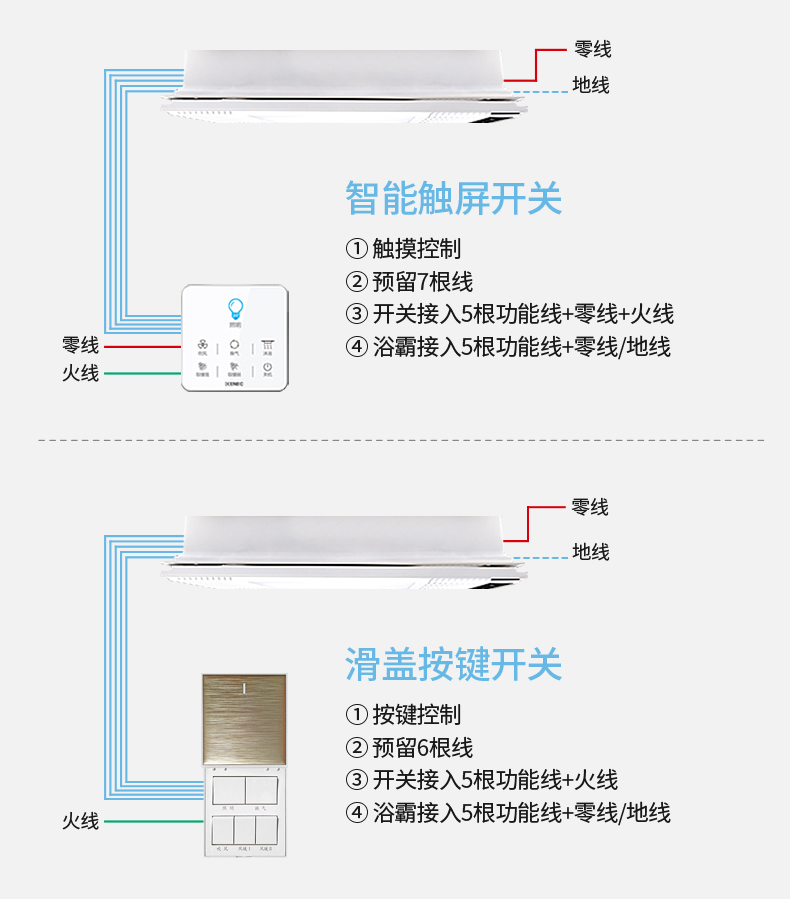

必备:集成电器模块开关面板,1300㎜高。

选需:镜灯,约1800㎜高。

插座:

卫生间潮气重,所有开关插座建议都带防潮功能的款式。浴室柜旁预留插座一个,以供吹风机/毛巾烘干架使用,1300㎜高。智能马桶插座一个,300㎜高。

卫生间开关插座示意图↑


今日得到

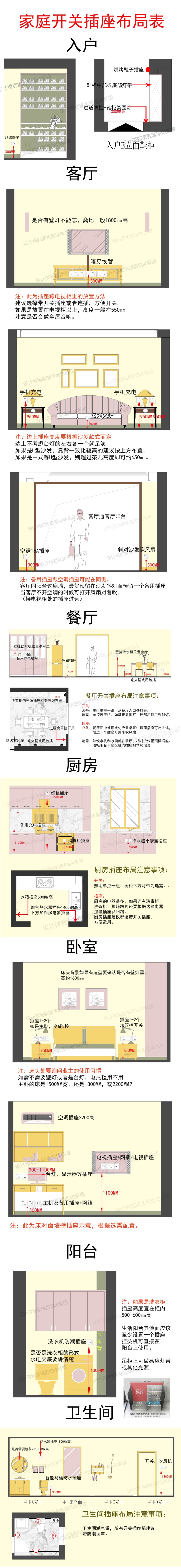

今天我们学习了开关插座布局的知识点,本文整理的内容比较多,从家居的七个功能场景给你细致的罗列了在开关插座布局中应该注意的事项,为了方便你去工地的时候查看,我将它整理到一张图片里。希望对你有所帮助。


(部分图片来源于网络)


今日练习


讨论:文中提到的需要返工的两个案例你有什么好的办法吗?

案例一:

案例二:

欢迎把你的答案写在本文下方的留言区,跟同学们一起过过招。


PS:如果对课程内容有疑问,请大家在评论区积极留言,写下你的问题。我们收集好大家的问题后,会在每周五问答板块统一解答!
