平面系统| 软装设计师你应该看懂硬装图纸!

{{StoryDetails.browseTimes}} 羽番


关键词:#平面系统 #平面图纸 #信息收集

早上好,今天是《软装严选·成长营》陪你一起成长100,欢迎你进阶到平面系统篇的学习。


导读

在社群中我经常听到一些软装小白问:“软装设计师要不要学习硬装?”一个优秀的软装设计师不仅是需要审美,在搭配上敏感而已。在初步了解项目信息时就需要看硬装图纸,可是面对那些横平竖直的线条有点懵,看不懂,也不知道要看什么,怎么办?


本期我们来聊聊关于“硬装平面图纸”的那些事儿,主要想解决以下问题:

1、为什么软装设计师要懂点硬装图纸知识?

2、平面系统图包括哪些内容?

3、我们需要从硬装的平面图纸中获取什么信息?


平面系统图纸

1.

当我们在看平面系统图纸时,我们在看什么?


01、软装设计师为什么要懂硬装图纸?

新入职的助理小白拿到图纸后虽然有点懵,但是也问出了她第一个问题:做软装设计为什么要看硬装的平面图纸呢?

一份完整的平面系统不仅仅是平面的形状而已,它包括了房间的位置、大小、相互关系、地面的材料、天花的形状尺寸、门窗的位置及类型等等。我们可以通过图纸对于项目现场有个完整的数据和信息的了解,分析硬装方案的优缺点及利弊,判断硬装方案对于软装设计的影响,一方面扬长避短,一方面计算软装工作量,比如图纸上会标注窗户的位置和吊顶的高度,通过这个信息,就能指导小白计算这个空间窗帘的尺寸,以及综合算出整个项目大概需要的窗帘总数量。


02、我们需要看懂平面系统图中哪些内容?

大朴设计-上海某售楼处

上图是我们今年一个售楼处项目的硬装平面系统图,一共有10张。平面系统图的数量并没有一个特定数字,这与每个公司的制图规范以及项目体量相关。但是也可以分为四大类:平面类图纸、天花类图纸、地坪类图纸、机电类图纸。对于软装设计师来说,不必关心图纸的数量和复杂程度,我们只要针对各类图纸,对应找出我们需要的信息即可。


1)平面类图纸

大朴设计-上海某售楼处

平面类图纸主要表达的是功能的“布置”。将整个空间进行区分、功能划分,展示出空间的布置和安排,是平面系统图中含金量最高的图纸。


软装设计师需要注意的信息如下:

a.功能布置

根据平面布置图中的标注,我们可以判断这个项目有多少个空间?每个空间都是什么功能?按照功能需要配置什么家具?从而判断整个项目的工作量。比如玄关,一般标配有个鞋柜,视情况可能会有端景台、换鞋凳、装饰画等。卧室一般是一张床+两个床头柜+一个组合衣柜+窗帘的基本配置。


b.空间尺度

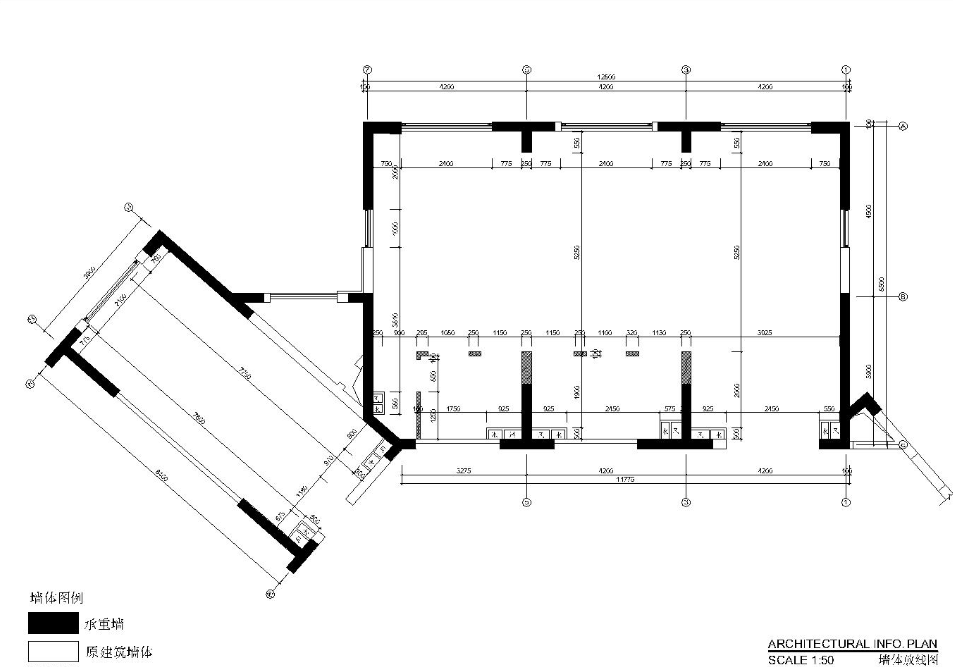

大朴设计-上海某售楼处

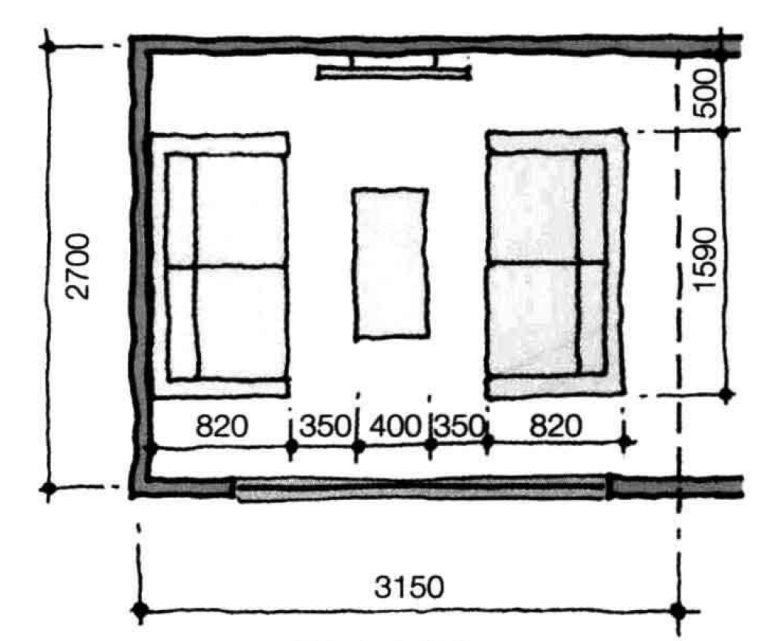

根据墙体定位的图纸,了解空间的开间尺寸,结合成长营之前章节学习的人体工程学篇可以判断出软装设计时家具大小,比如:如何摆放合适?多少家具是合理的?

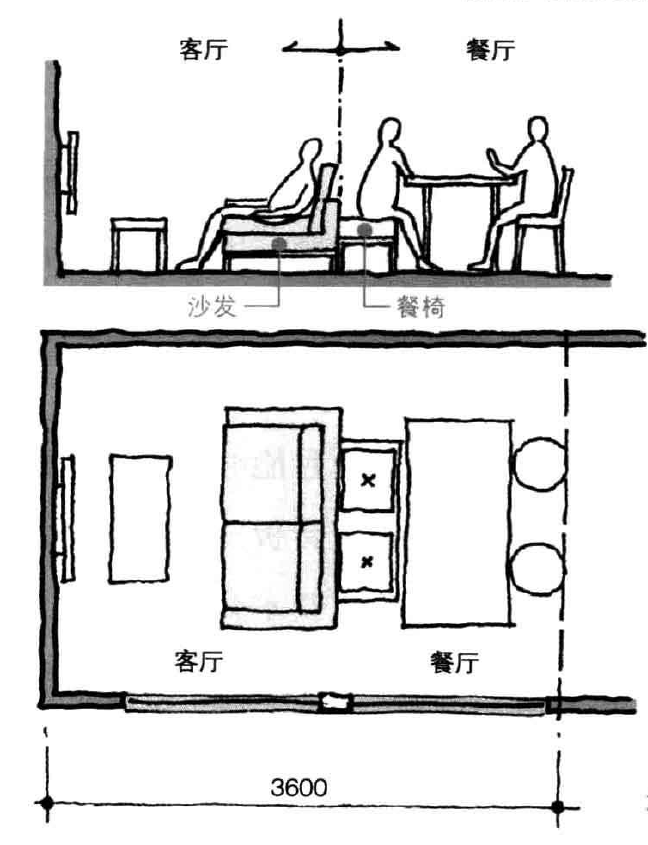

空间尺度对家具大小的影响

空间尺度对家具摆放方式的影响


c.采光位置

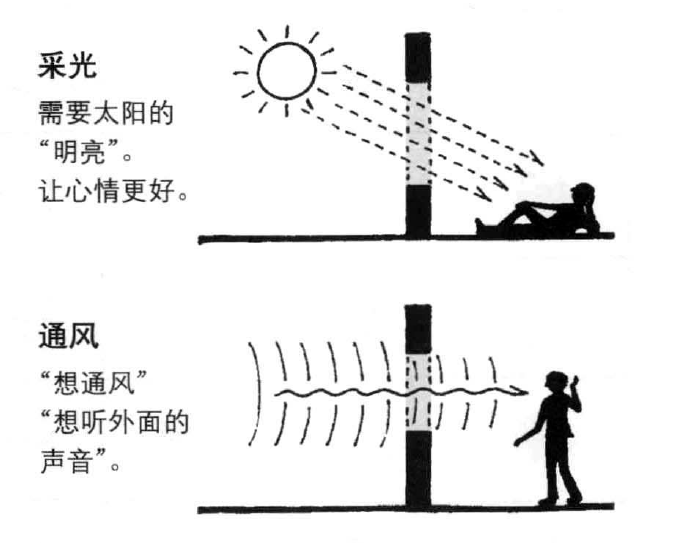

查看门窗的位置,看自然光进入室内的朝向。在软装选择和摆位时尽量不阻档自然光线。


2)天花类图纸

大朴设计-上海某售楼处

平面系统中通常看起来最复杂的是天花图,它需要表现天花的造型尺寸、材料和灯具的定位、灯具的类型、空调的位置,商业项目还有消防点位检修位置,所以关于顶面的图纸多则5、6张,一般住宅天花没那么复杂也要2张。分别表示造型、材料、尺寸和表示灯具的位置和类型


这里需要注意:

a.天花造型

在做软装设计时需要注意尽量与硬装天花造型协调。造型的尺寸影响灯具的大小比例,造型的高度影响灯具的高度,而造型的材料也影响整个空间的氛围和档次。


b.灯具的位置

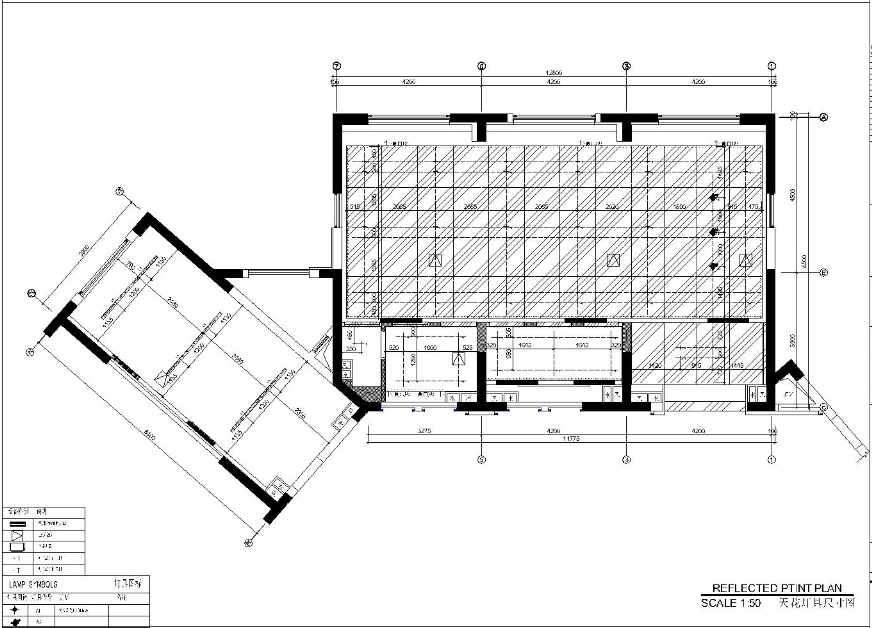

大朴设计-上海某售楼处

虽然可以根据软装设计调整位置,但硬装已完成的情况下,业主都是希望尽量不要大动的。根据图纸中灯具的点位,可以大概计算出灯具的类型和数量。


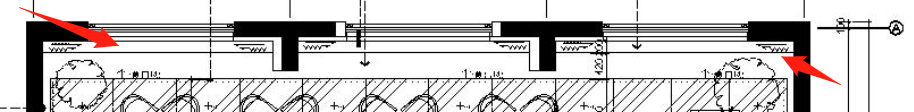

c.窗户位置的天花

天花的吊顶方式也会影响窗帘的布置,比如有窗帘盒的吊顶,窗帘盒的大小决定窗帘的宽度和高度,以及窗帘盒太窄就不太适合用罗马杆。


3)地坪类图纸

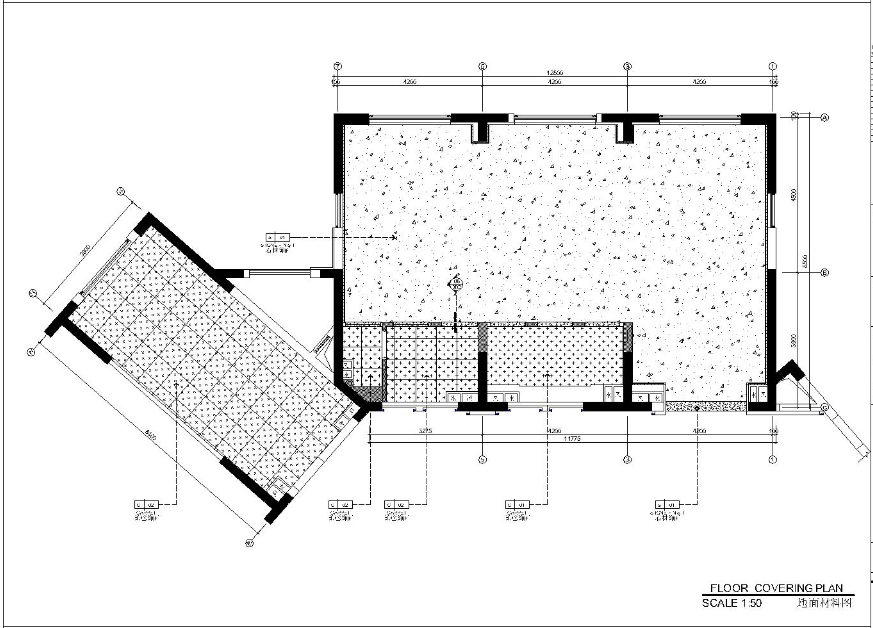

大朴设计-上海某售楼处

地坪类图纸主要表现地面的造型、材料、标高是否有高差台阶等。地坪图最主要的是帮助软装设计对每个功能区域的地面进行区域分割,查看设置地毯的点位。另外在软装设计时也需要考虑地面材料、造型对整体效果的影响。


4)机电类图纸

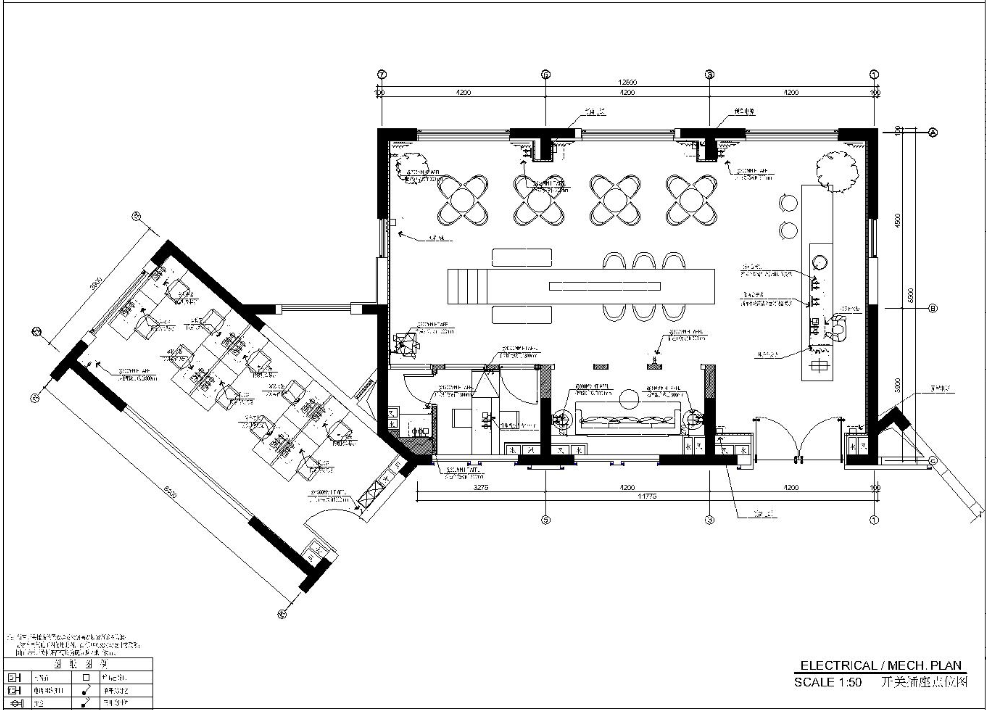

大朴设计-上海某售楼处

这类图纸主要表现的是墙面的点位,比如家装中:开关、插座、空调温控面板、电话网络终端等点位;公装中有:声光报警器、手动报警、疏散指示、安全出口等点位。我们需要注意这些点位,在软装设计时避免遮挡和使用的便利性。


今日得到

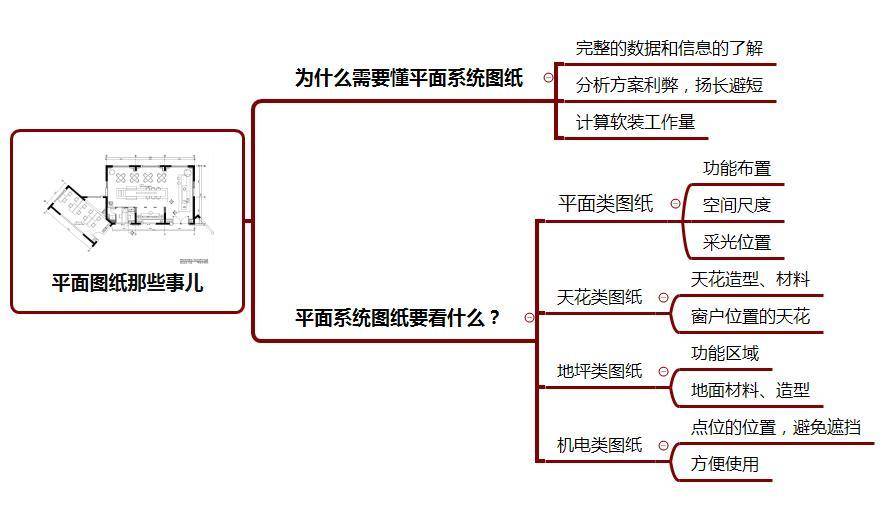

好了,本期内容是《软装严选·成长营》软装产品-平面系统篇,我们稍微总结一下:


谨记:学习输出的目的不是为了死记硬背,是掌握设计背后的规律,应用方法和底层逻辑,灵活的匹配应用到自己的工作中去,这才是高效学习的严格要求与输出。


今日练习

那么,今天的刻意训练是对照今天学习的内容,梳理自己项目平面方案中的信息,帮助自己强化理解,每天积攒一点点,让自己养成习惯。


欢迎你在知识星球本文的留言区分享你的作业和观点,如果你觉得本期内容对你的朋友也有帮助,也可以分享给你身边的朋友


Ps:《软装严选·成长营》软装设计师系统学习计划正式打卡学习,每天早8点养成学习的好习惯,和我们一起,从平庸到卓越,每天进步一点点。


下期预告

1、饰品摆件陈设的案例讲解

2、进入实战篇的软装的平面设计


这是我们下期的内容,明早8点,不见不散。
