早上好，今天是《软装严选·成长营》陪你一起成长的第156天，欢迎进阶到深化设计阶段—设计资料。

导读

很多小伙伴在接触大型项目配合时都会比较懵，各种图纸与文件，也搞不清楚，这些文件有什么意义?

本期我们来聊聊关于 “软装图纸深化”的那些事儿，主要想解决以下问题:

1、软装设计师为什么要做定制类图纸深化呢?

2、定制化的图纸要解决哪些问题?

3、软装图纸深化都需要做哪些工作呢?

软装全案设计阶段的流程

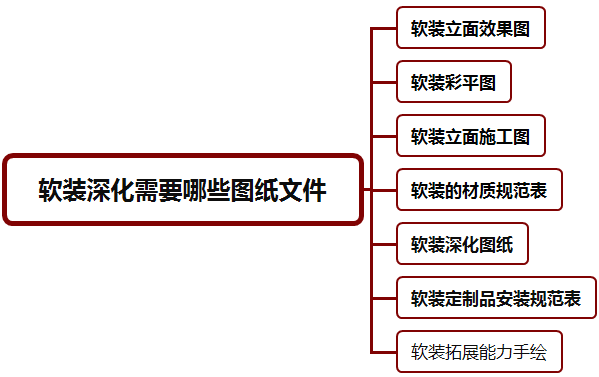

软装图纸深化工作需要哪些对接的图纸?

01 软装立面效果图

针对大型项目，用PS或美间，SketchUp做重点区域的墙面陈设的效果图，简洁明了，适用于大型的别墅项目，售楼部样板间等，如图所示

02 软装彩平图

移步”知识星球”第54讲，关于彩平图的制作有详细的讲解

软装彩平图

材质肌理的彩平图

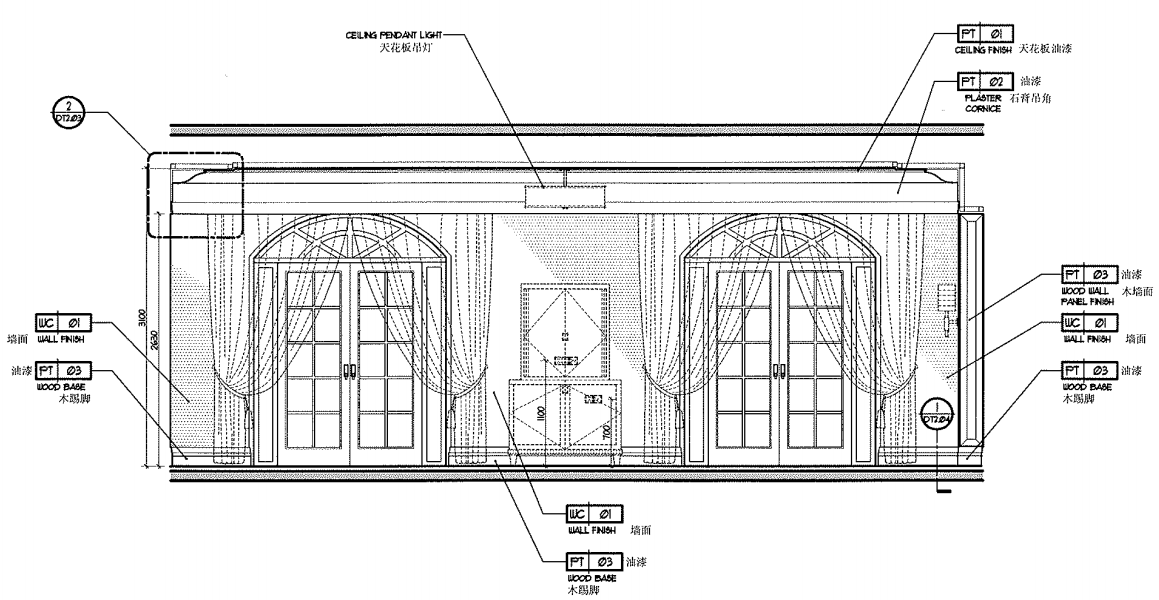

03 软装立面施工图

这一部分的施工图基本上在深化施工图纸中都已经解决了，大型的项目会深化到详细的软装施工图纸，每一个立面都有材质编号，在材质物料板中都能找到相对应的物料材质样板。

万达星级酒店的软装施工图

04 软装的材质规范表

这份表单资料是纯设计公司提供给甲方的材质规范表，在地产项目，商业项目，大型的工装类项目的对接中，材质规范表是很重要的对接资料，验收的凭证之一。

目的:一张表格清晰的标注物品的所有详细信息,减少沟通成本，高效信息同步。

材质规范表信息:

1）基础信息:项目地址，项目名称，编号，物品位置

2）产品信息:

a、软装产品的深化图纸，定制产品的材质标注,尺寸数据，审图，制图信息，出图信息。

b、材质信息说明,材质小样，材质规范编号(在物料库里迅速找到)，物料样品的规格大小，材质工艺说明，交货周期说明，材质审核对接须知。

3）制造商信息:来源/制造商信息

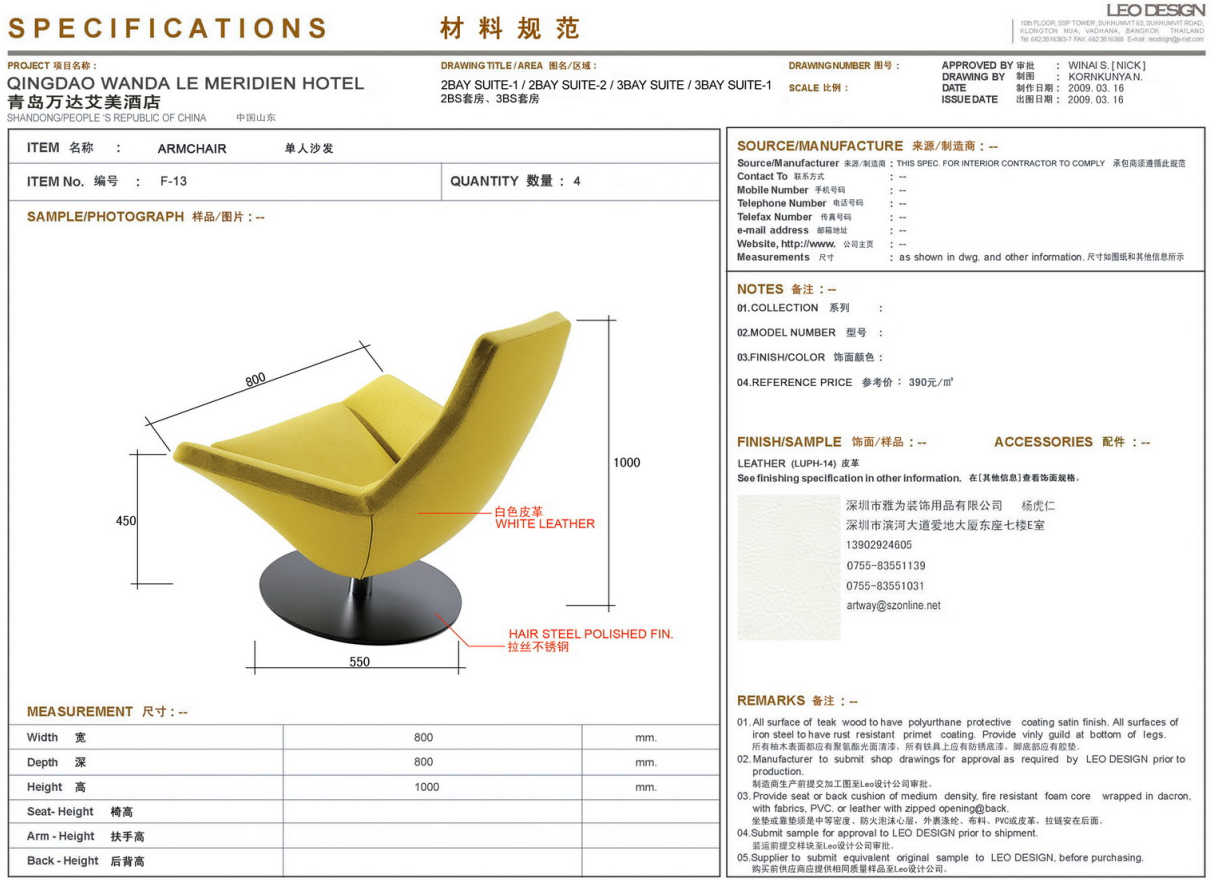

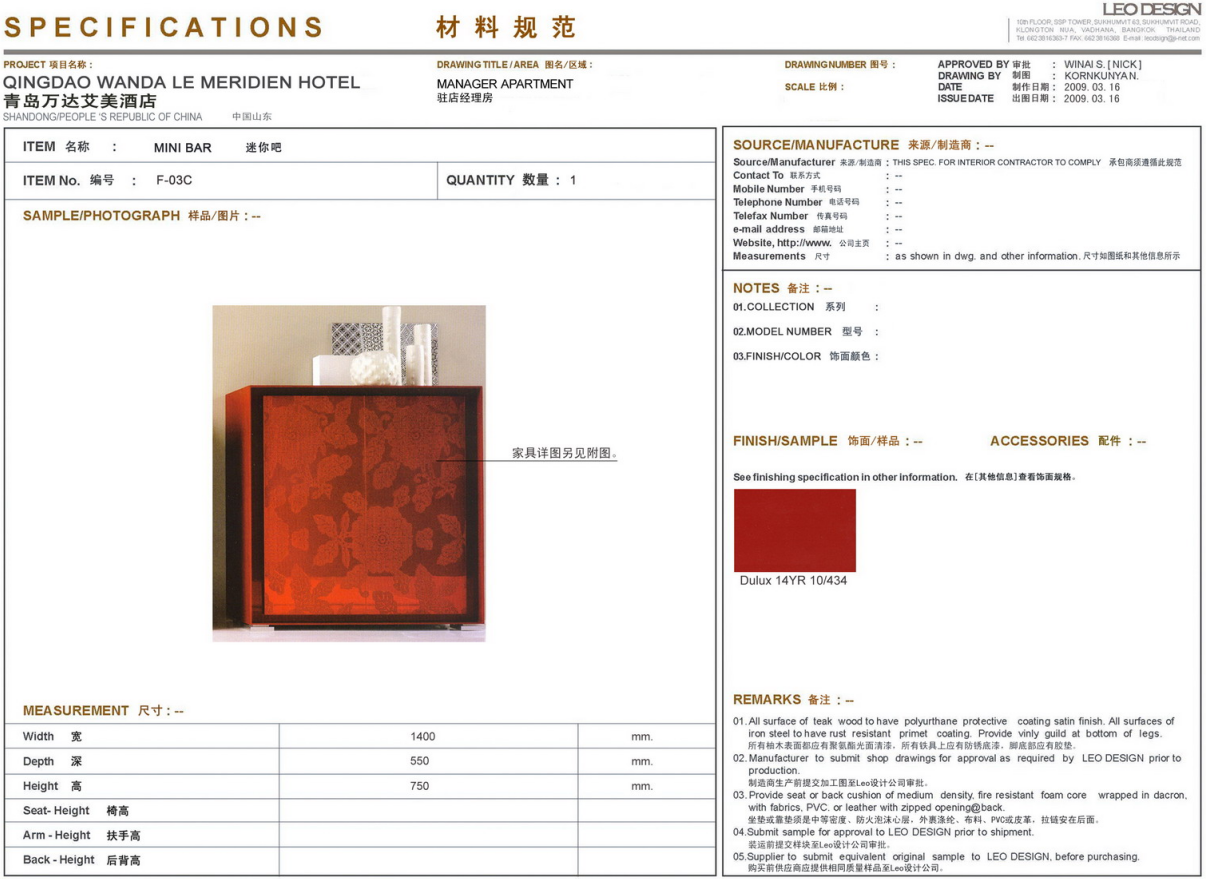

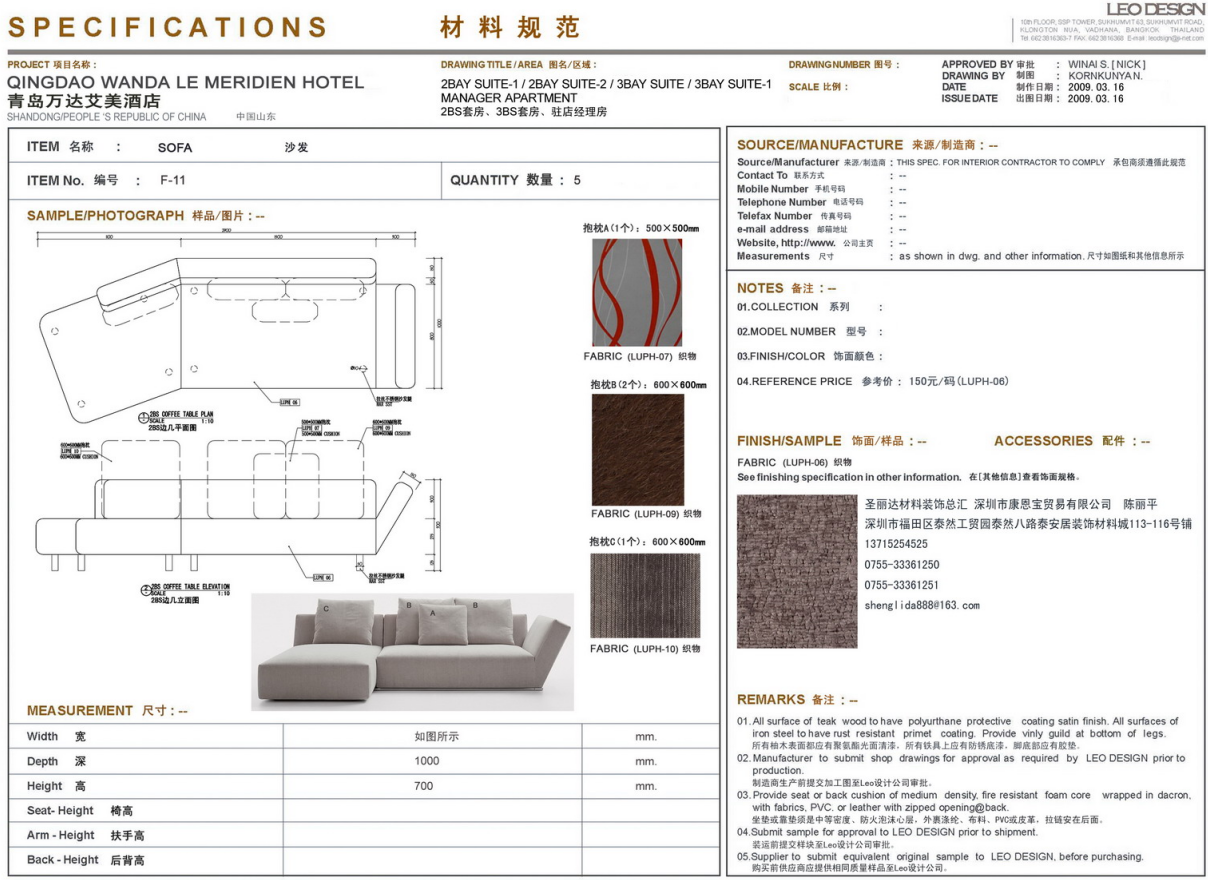

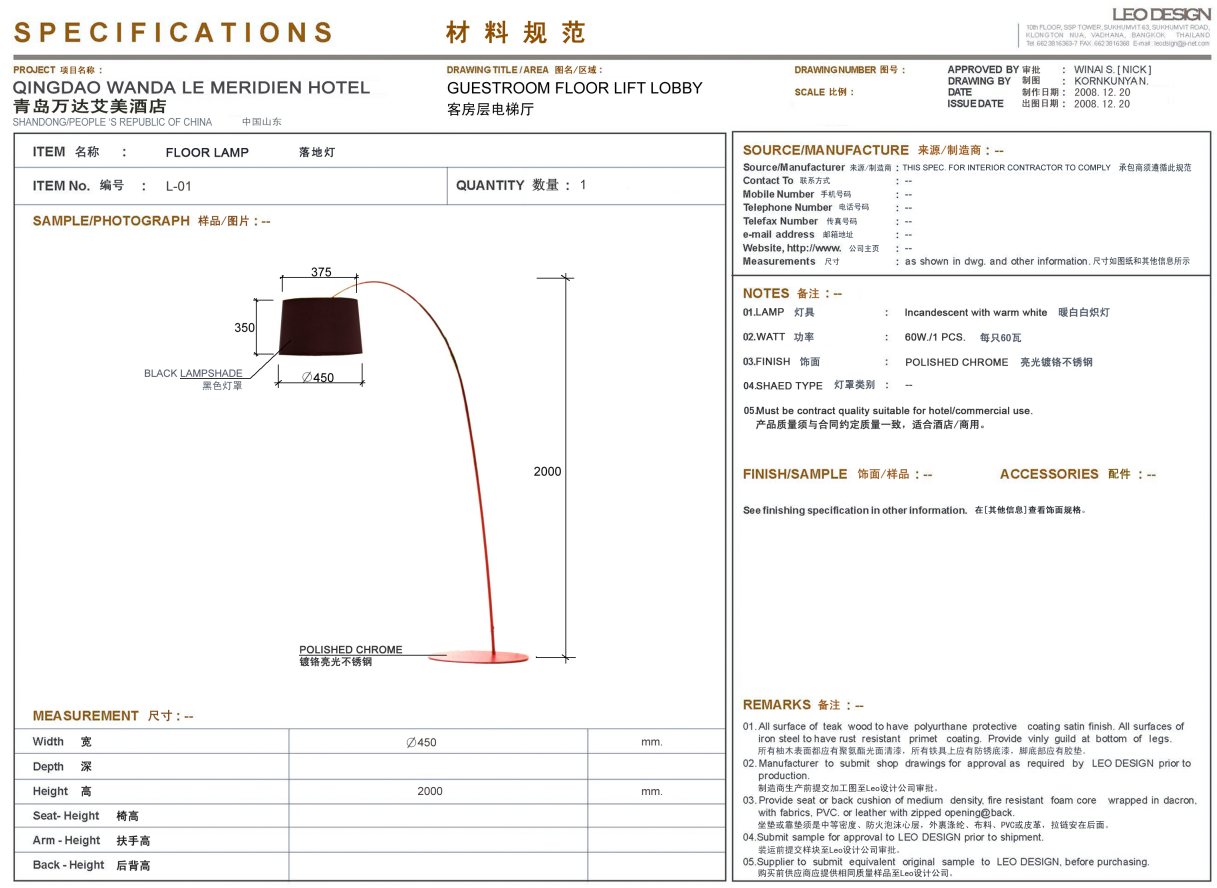

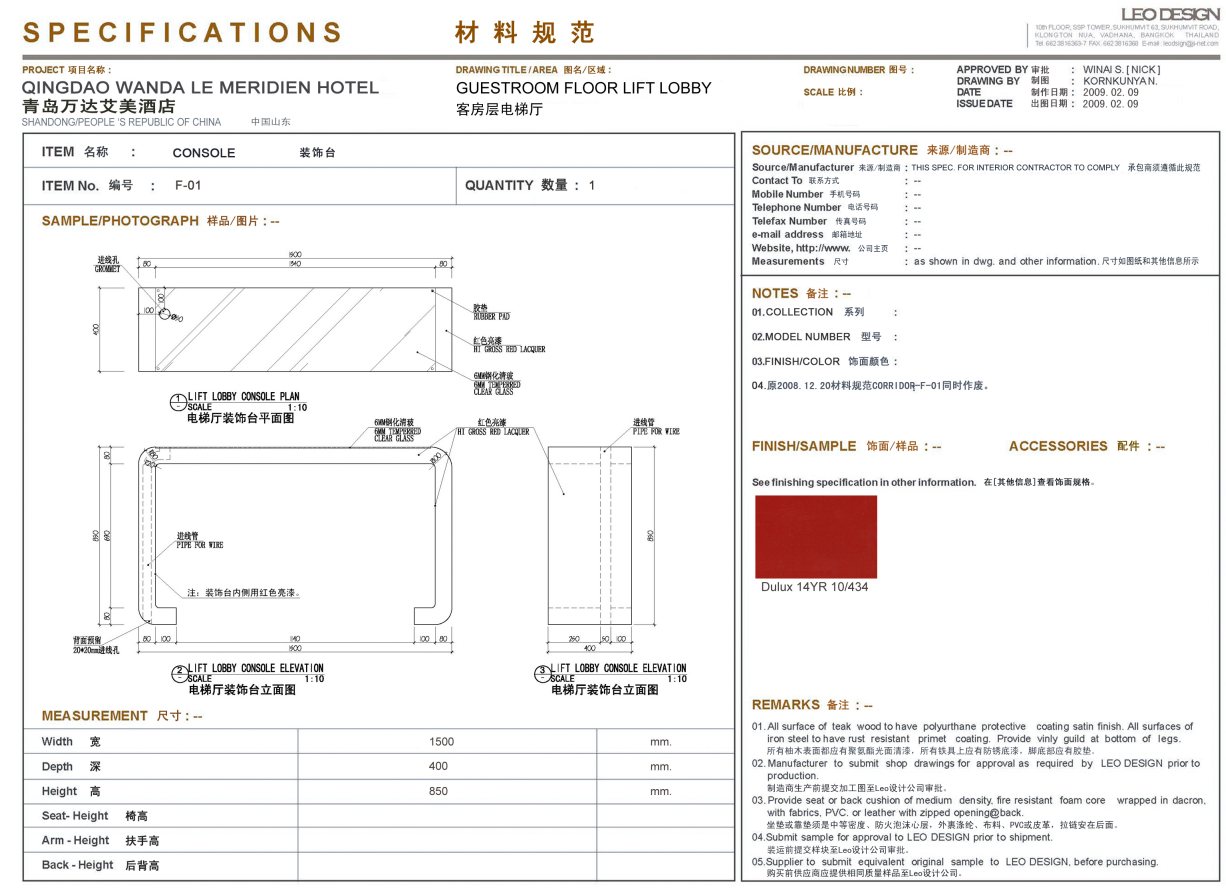

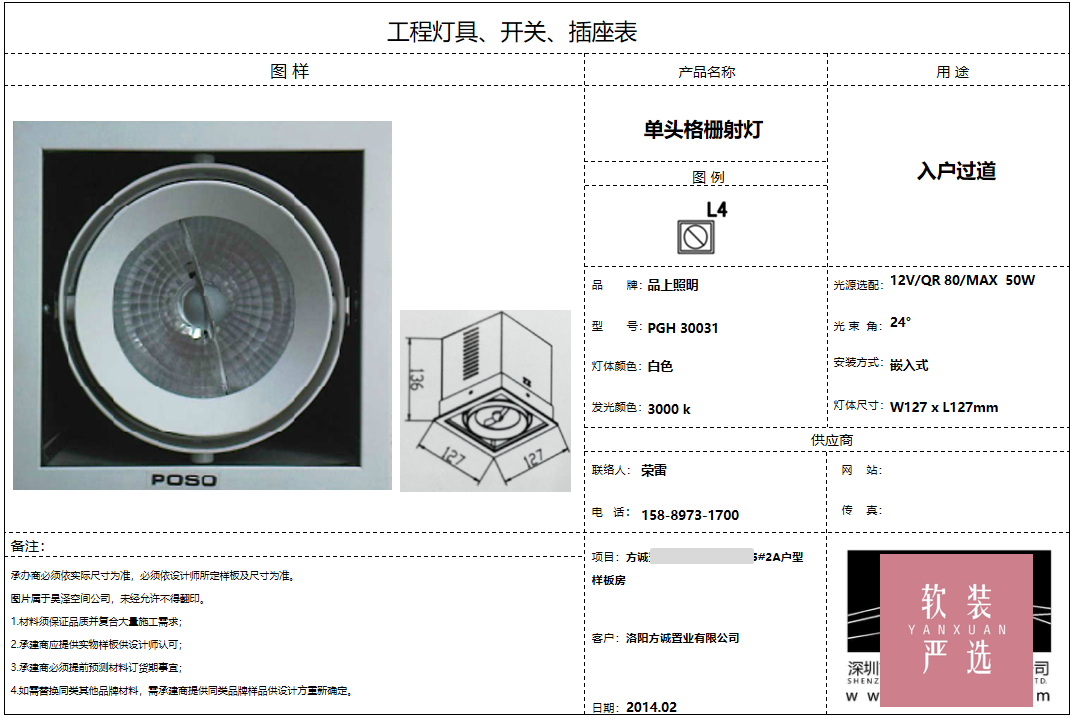

给甲方提交的材料规范表

05 软装的材质规范表

06 软装深化图纸

系统的软装图纸深化常用在星级酒店。定制类的家具分为固装家具和活动家具，引用FF&E英文展开为Furniture，Fixtures＆Equipment，就是家具，固件设施和设备，它并不是单指软装饰或是艺术品设计，还包括整个酒店的运营所需的设施和设备，可以说FF&E设计是一个综合而系统的设计过程，FF&E作为星级酒店设计和筹建的重要组成部分，对于酒店设计，经营以及品牌文化的体现和成败起到关键的作用

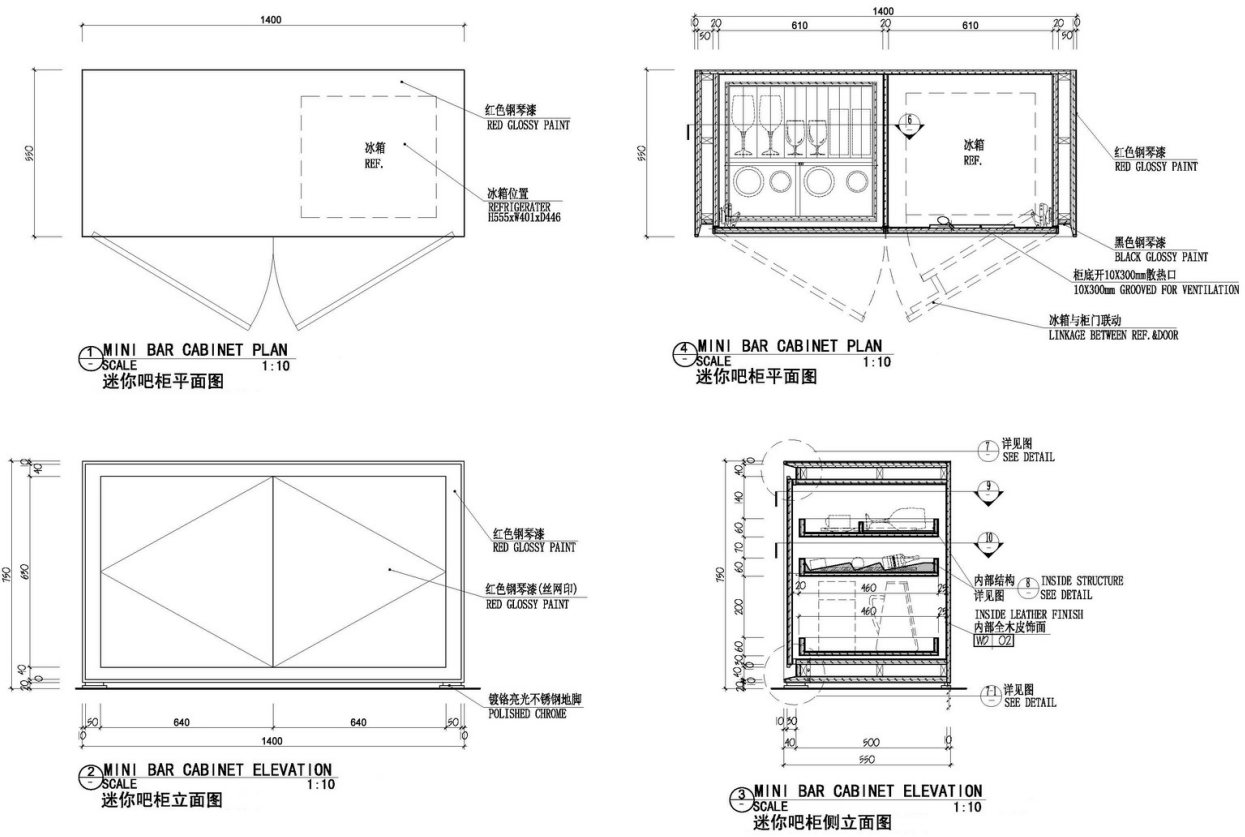

青岛万达的艾美酒店的深化图纸

07 软装定制品安装规范表

针对大型的项目是需要有安装规范表的，固装家具安装表，活动家具安装表，灯饰安装表，装饰画安装表，饰品的摆放安装表，这些安装也许不用软装设计师亲自做，可以统筹这些表格的完整度，现场都可以进行安装，极大的减少了项目摆场中的沟通成本及效率。

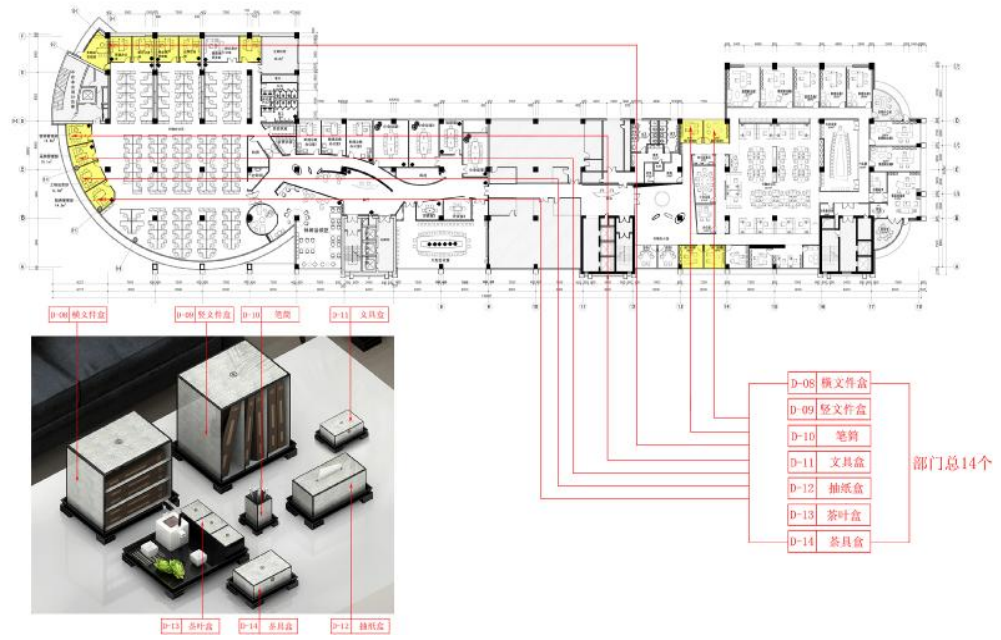

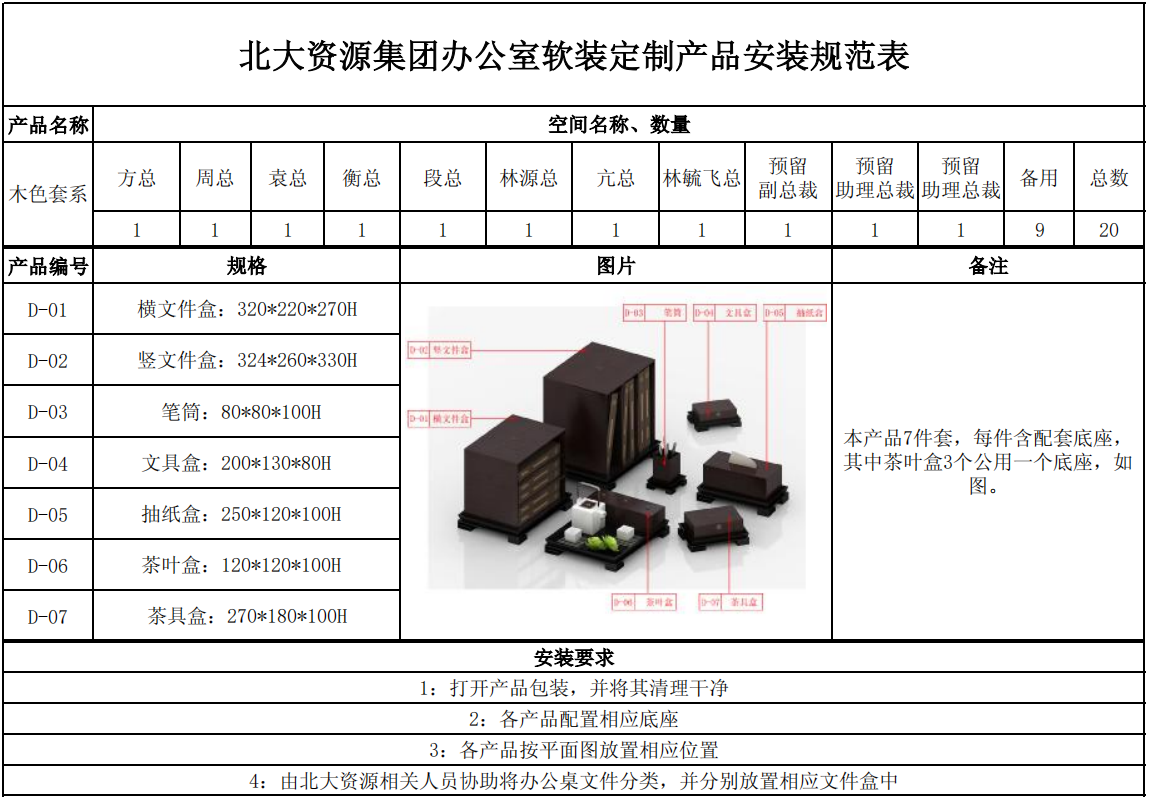

下图是昆山北大资源集团的样板间项目的定制办公用品的安装规范表。

好了，本期内容是《软装严选·成长营》深化设计资料，我们稍微总结一下:

谨记:学习输出的目的不是为了死记硬背，是掌握设计背后的规律，应用方法和底层逻辑，灵活的匹配应用到自己的工作中去，这才是高效学习的严格要求与输出。

今日练习

好了，今天的刻意练习题输出思维导图和流程清单表，在工作中查漏补缺，帮助自己更快的上手实战。
