导读
水路是隐蔽工程,施工或者设计不得当,将带来很多麻烦。家庭水路主要分为给水和排水,那么对于水路的这两个方向的知识点,你能整理出来多少?

上一期我们学习了开关插座布局的相关知识,今天我给你分享的是关于水路施工的一些内容。本期主要解决以下知识点:
1:家庭给水的相关材料知识
2:家庭给水的施工注意事项。

首先给大家解决第一个知识点。
家庭给水的相关材料知识
家庭给水材料主要有:给水管、给水配件、阀门。
给水管:
可用于住宅的给水管主要有铜管、不锈钢管、PP-R管、铝塑管。铜管和不锈钢管成本高,很少用。用的最多的是PPR管。
PPR管,有冷水管和热水管之分,冷热水管的管壁厚薄不一样,冷水管不能用作热水管,分辨冷热水管的简便方法是热水管上有一条红线标记。
因为冷水管的耐受性较低,且跟热水管的价格相差不多,故家装中,无论热水管还是冷水管都会采用热水管。

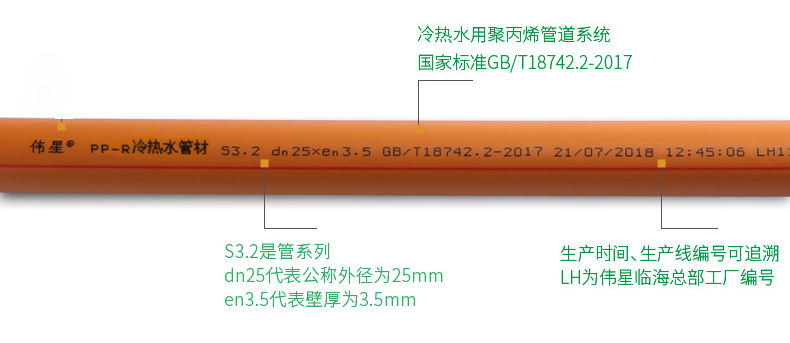

水管标识示意图↑
我们经常听到有人说4分管、6分管,但那是什么意思呢?4分管、6分管指的是水管的管径,对应的水管外径分别是20mm、25mm,也就是说4分管是20管,6分管就是25管。家庭用的PPR水管一般只有这两个规格。

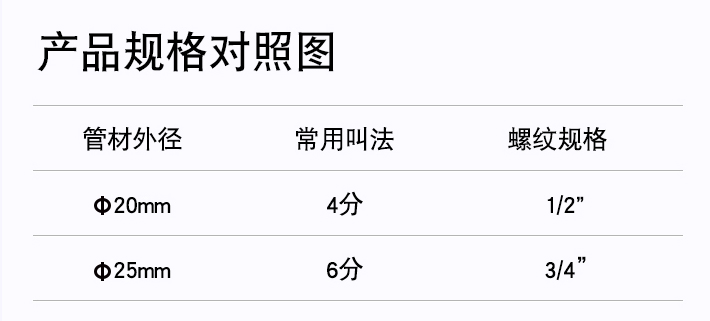

家装水管常用管径↑
配件:
给水配件用于给水管之间的连接,如我们常听到的直接、三通、过桥弯、内丝弯头等等,下面有一张表格可以很好的帮你理解各给水配件的作用和使用场景。

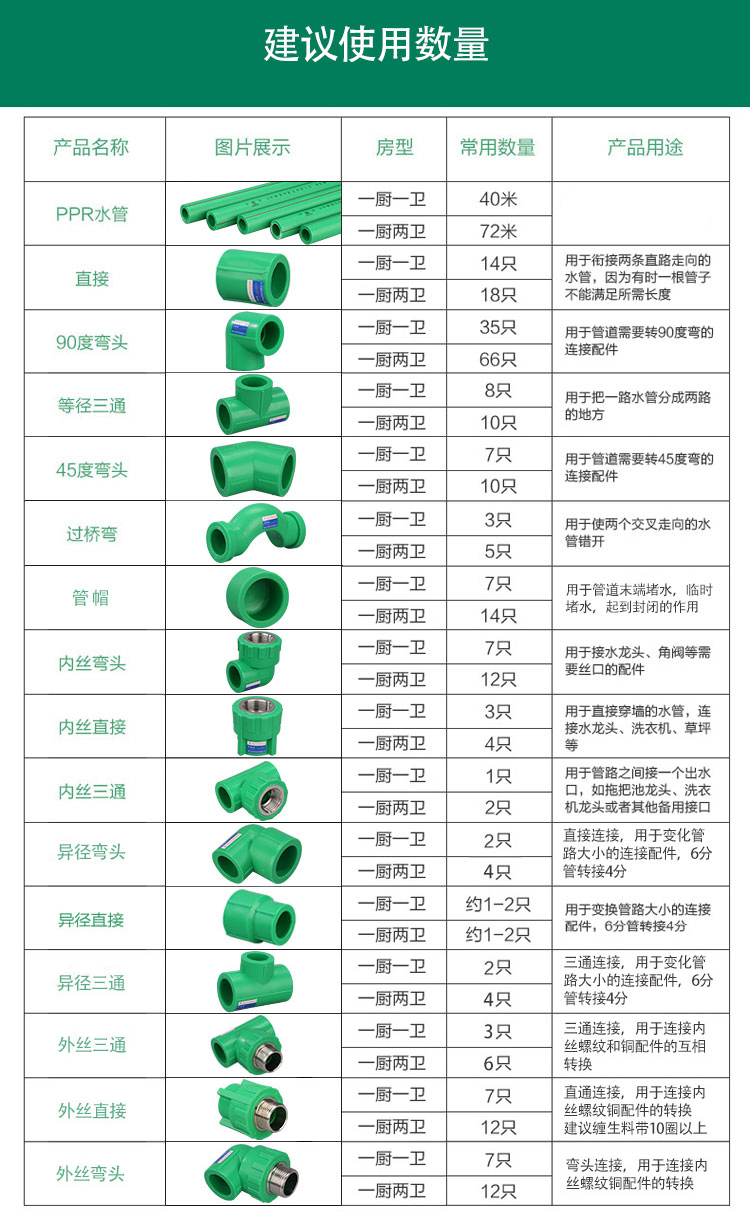

给水配件款式及用图汇总↑

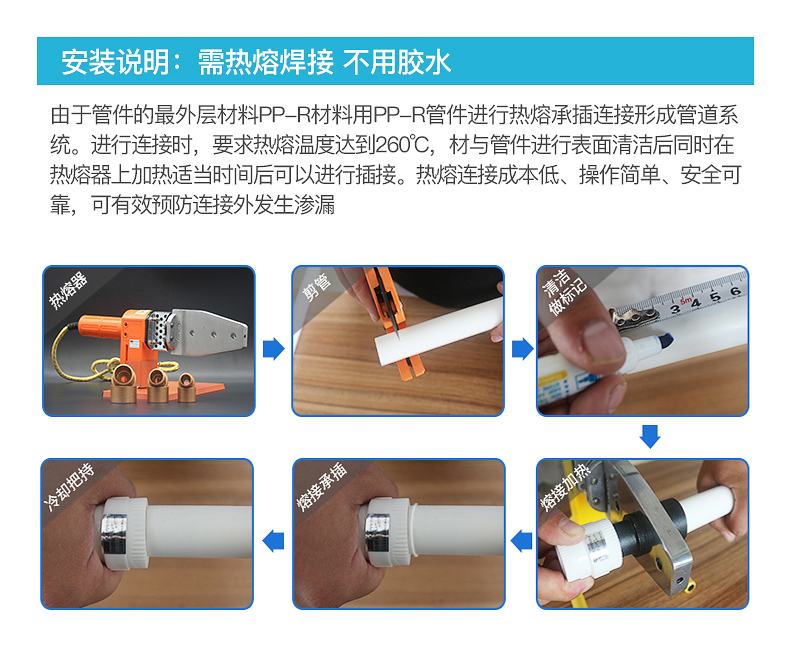

PPR水管铺设需要配件来连接,如改变水路方向、增加出水口等。但90%以上的漏水都发生在接口处,所以水管配件的连接手法很重要。给水配件的连接是通过热熔机进行连接的,使用方法如下:

阀门:
阀门用于改变通路断面和水流的方向,具有截止、止回、分流等作用。在住宅系统中,主要使用的有如下三种。
①截止阀:常用于入户总水表处。

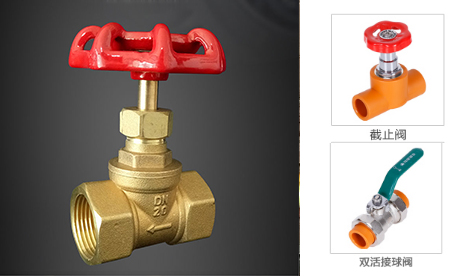

截止阀和球阀↑
②球阀指的是用带圆形通孔的球体做启闭件,球体随阀杆转动,以实现开启闭合的目的。

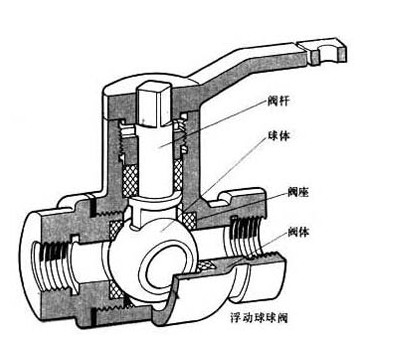

球阀内部结构↑
③角阀:主要用于单向流动的管道上,只允许介质向一个方向流动,防止发生介质倒流引起事故,且在安装调试和维修时,不必关掉总水阀。

角阀作用↑

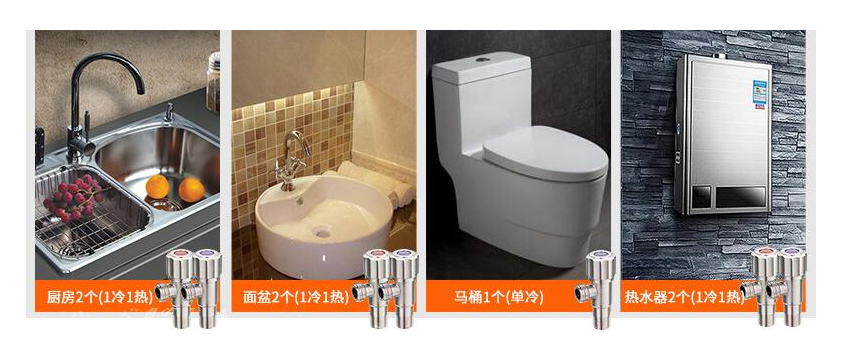

角阀在家装中通常跟软管相连,用到的地方主要有:面盆龙头两个,热水器两个,马桶一个,厨房龙头两个。

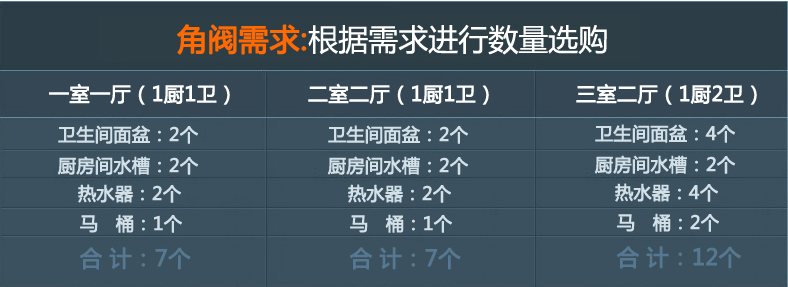

根据房屋结构需要的数量如下。

讲解完给水的基本材料知识,下面我将给你介绍一下家庭给水的施工注意事项。
家庭给水施工有哪些注意事项?
家庭给水的施工其实非常简单,从水的入户开始,我们只要考虑三个因素就行。
①与水有关的设备系统。
②出水点的把控。
③给水的施工流程。
下面我将一一给你做讲解,首先是第一个。
与水有关的设备系统:
与水有关的设备在我们前面的章节里已经详细介绍过,我这里不再重复,不熟悉的同学可复习一下。主要点有:

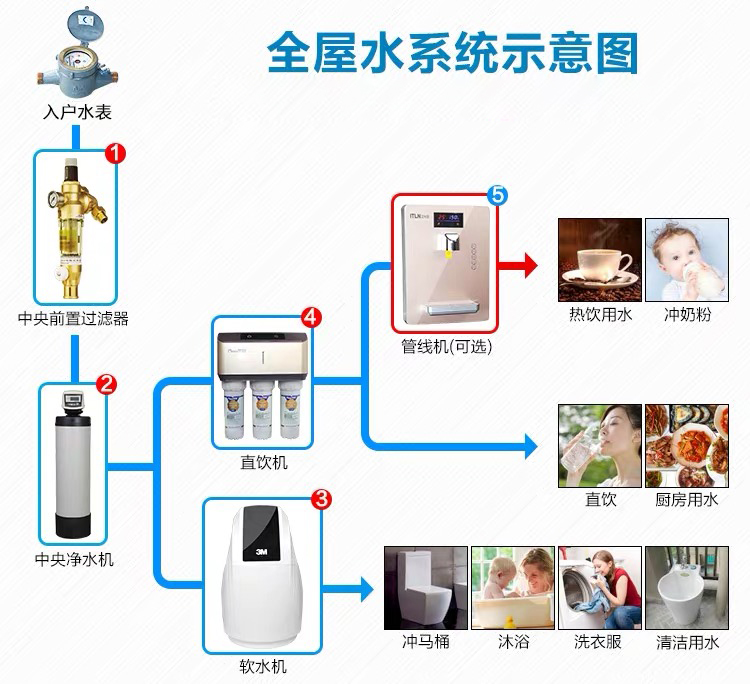

①净水软水设备系列:如是否需要装前置,前置装在什么位置等。

②与热水有关的电器:燃气热水器、空气能热水器、电热水器。一套还是两套,位置分别放置在哪里,都需要跟业主确定好。

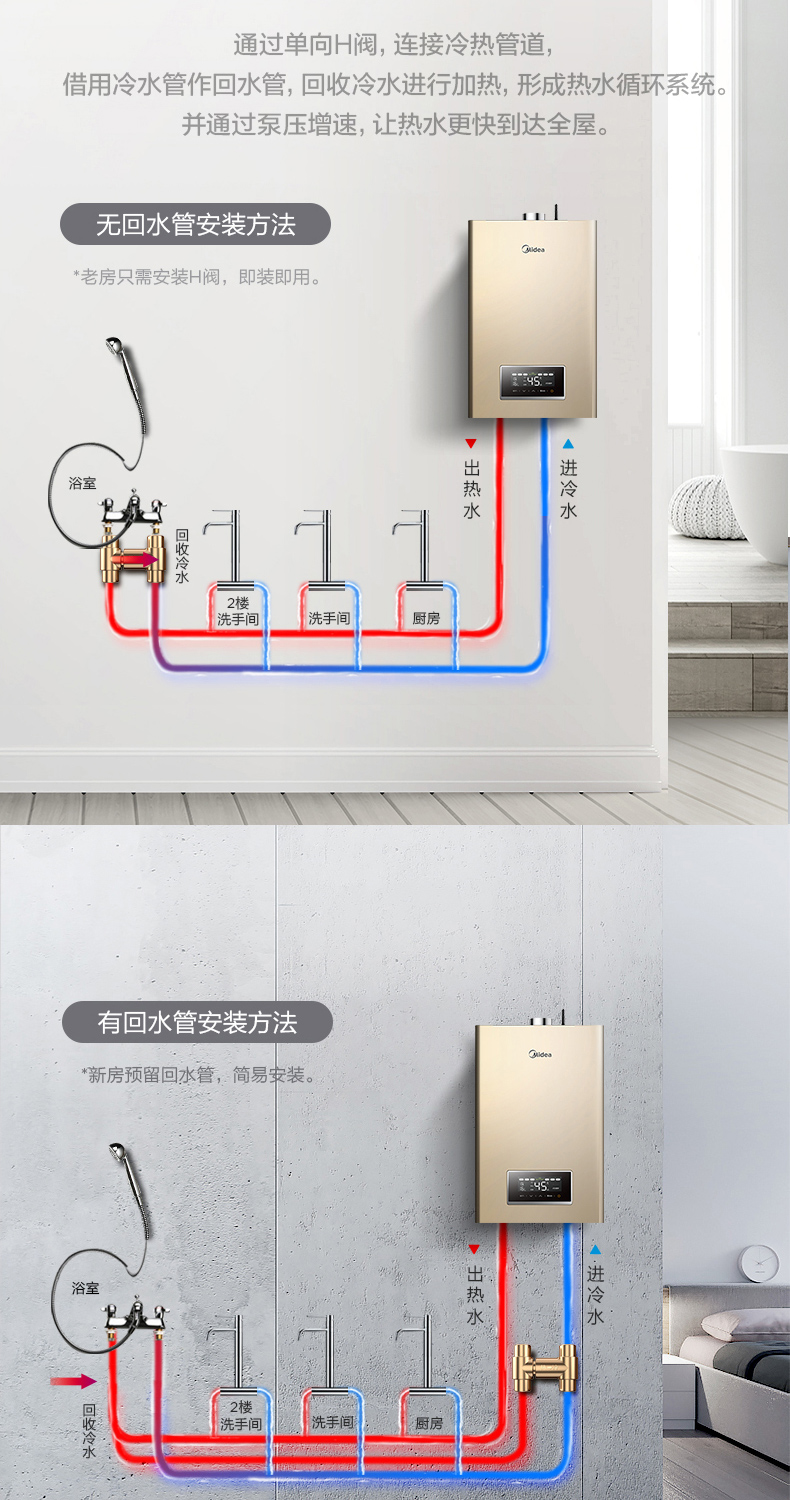

③热水循环设备是否需要。

接下来我将讲到给水施工的第二个要点:
出水点的把控:
在做设计的时候,通常我们不用绘画给水管的详细路径,只需要绘制冷热水的出水点即可,如下图示意:

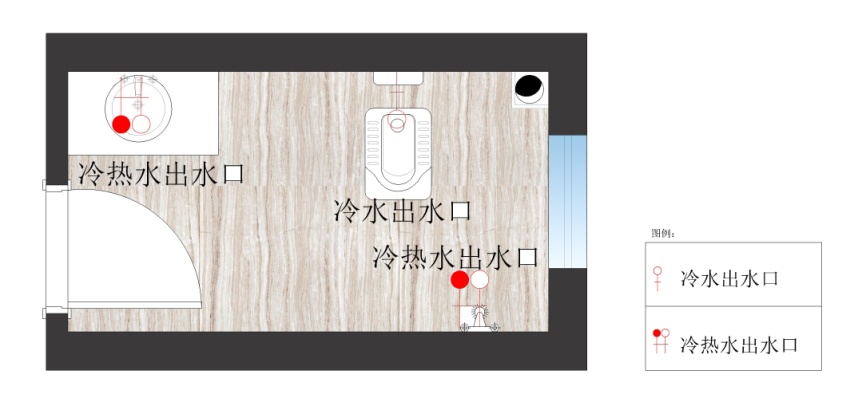

给水点位示意图↑
在我们标注好冷热水点位以后,负责水路的师傅可按图示直接施工。作为设计师,我们需要注意的是这个点位图的准确度,不要漏项减项。家里需要接水源的地方不多,集中在厨房、卫生间、阳台三大区域。下面我将整理好常见水电的节点注意事项给到你。
①厨房:
厨房需要考虑的节点有:洗菜盆冷热水点、燃气热水器冷热水点、洗碗机冷水点、净水机冷水点。

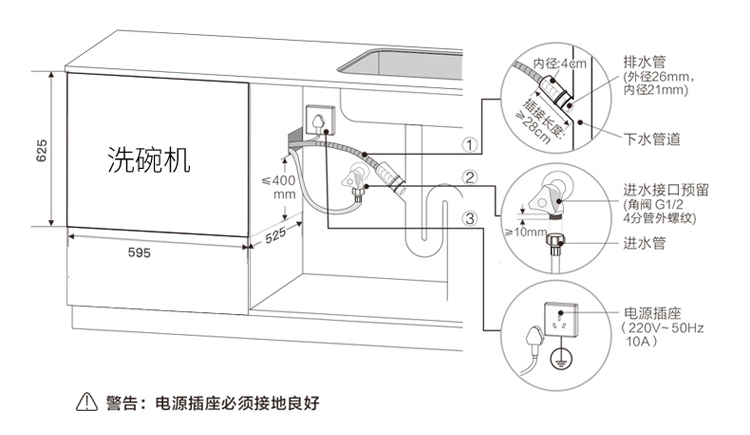

嵌入式洗碗机安装示意图↑
②卫生间:
卫生间里节点主要有:洗漱柜冷热水点、花洒冷热水点、电热水器冷热水点、浴缸冷热水点、马桶/蹲坑冷水点。如果花洒不带下出水的,还常需要布置一个冷水点(小龙头)在角落(可洗拖把用)。
需要注意的是,不同款式的浴缸有不同的水路布置要求,建议业主先看好款式再布置。

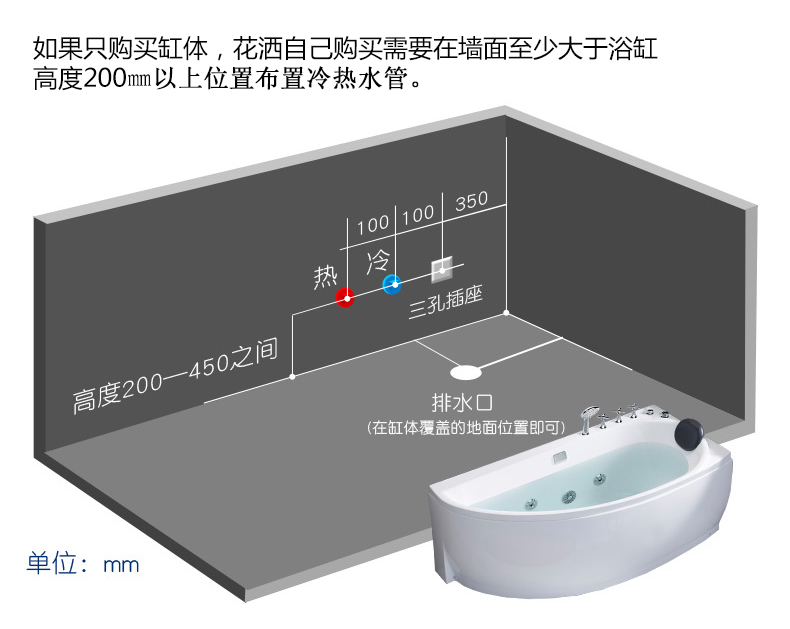

独立式浴缸水电布置↑
③阳台:
阳台主要有洗衣机冷水点/+洗衣柜冷热水点、拖把池冷水点。
洗衣机位置要注意是什么情况,是普通的翻盖洗衣机、还是带洗衣柜的滚筒洗衣机?或者是带烘干的双层洗衣机?他们的冷水点的位置是不一样的,这一点我们要清楚。

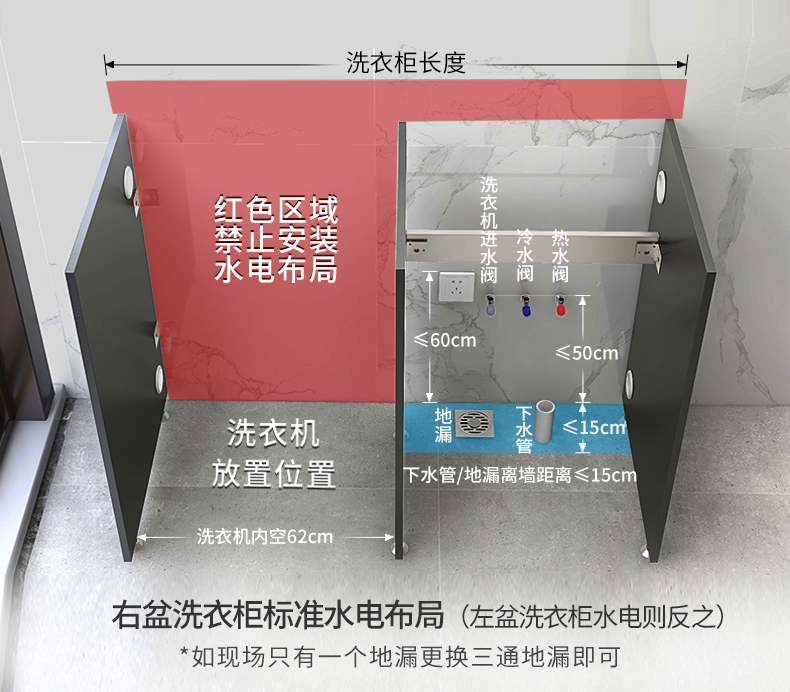

洗衣柜↑

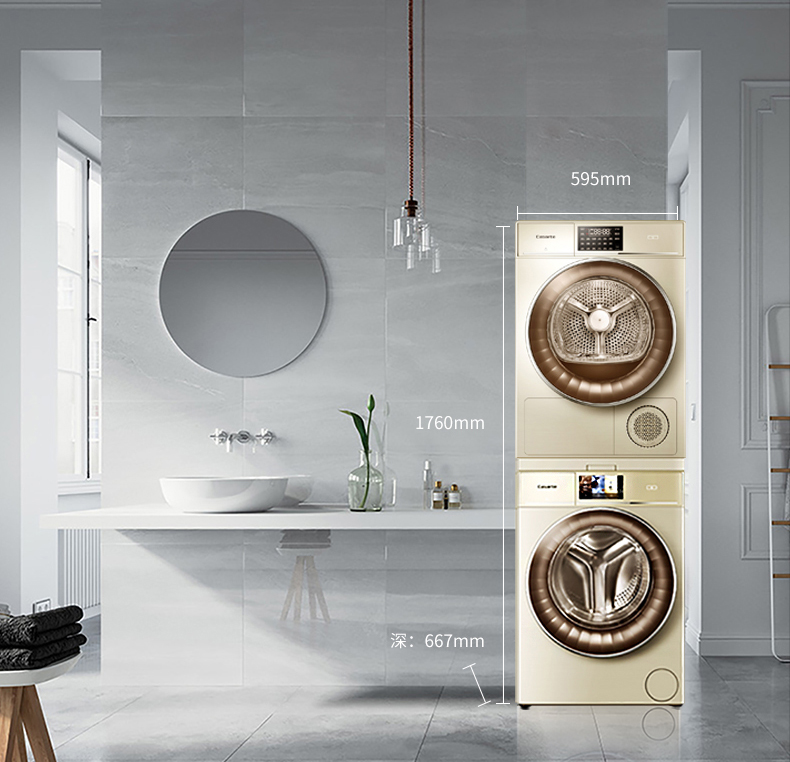

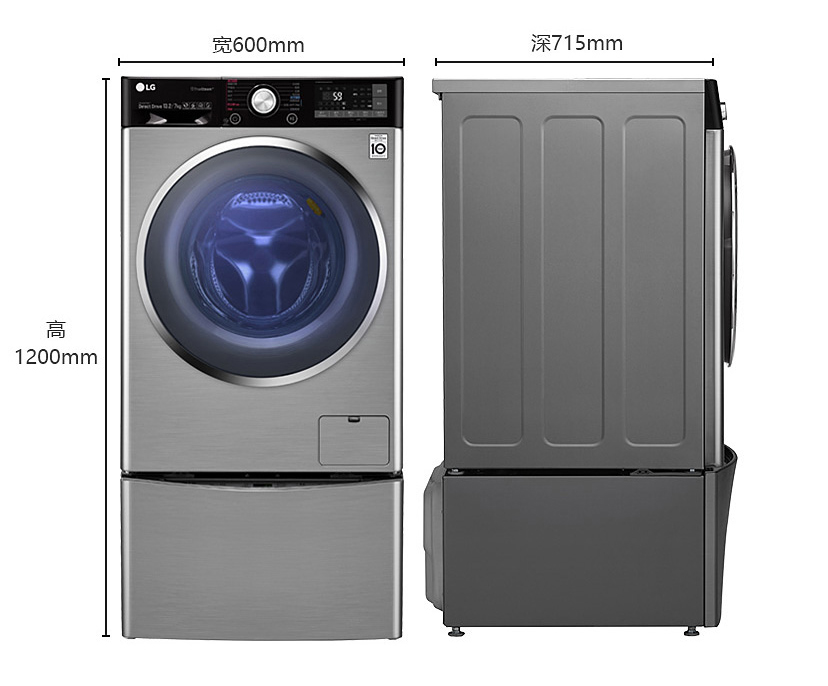

特殊尺寸洗衣机水电位宜设计在侧面↑
PS:水路预留要考虑到位,前期业主可能觉得不需要的我们要帮他想到位,如有的客户觉得家里一个燃气热水器够用了,没有预备多留一套电热水器放卫生间,后面有一段时间城区燃气供气不足,热水就供应不上了。
最后,我将整理给水的第三个施工要点给到你:
给水的施工流程:
给水管施工流程大致如下。
①弹线定位。
主要确定各给水点的位置及走向。下面我将给你整理各水路点位的相关高度。
厨房:水槽给水400-500㎜、燃气热水器1300-1400㎜、净水器给水400-500㎜。
卫生间:浴室柜台盆给水400-500㎜、坐便器给水250㎜、蹲便器给水1000-1100㎜、电热水器给水1700-1900㎜、花洒混水阀1000㎜-1100㎜。
阳台:带洗衣柜洗衣机400-500㎜、翻盖洗衣机1100㎜、拖把池750-850㎜。

②开槽:
同电路开槽一样,用切割机开槽。

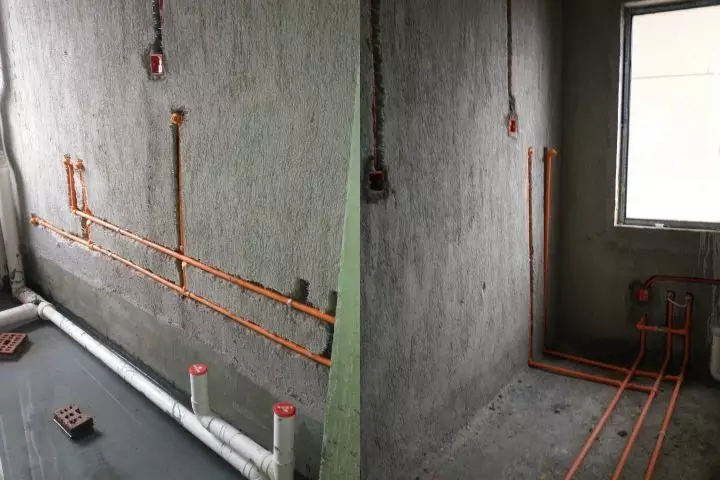

③布管安装:
冷水水管遵循左热右冷,上热下冷的原则。冷热水出口中间距一般为150㎜。
还需注意的是:冷热水出口必须平行,水管口高度保持一致,冷热水水管口垂直墙面,并高出墙面两厘米,铺墙砖时还应该要求保证墙砖与水管管口同一水平。

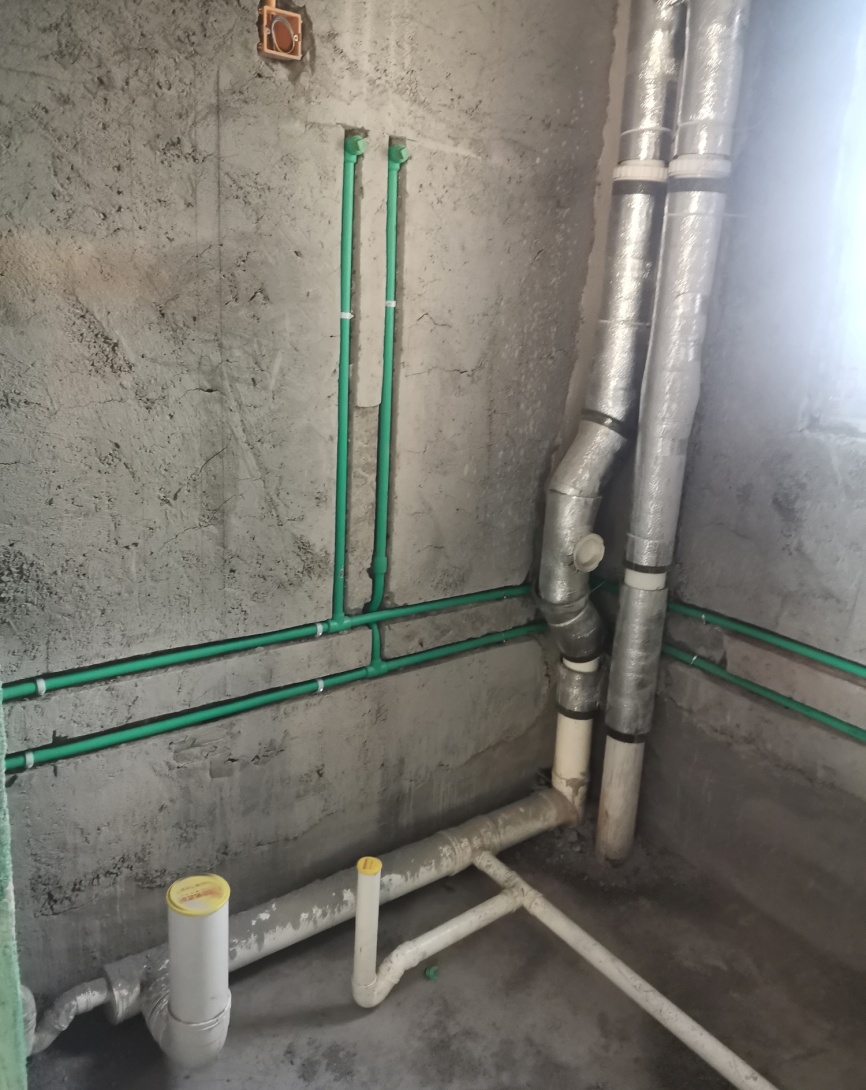

水路的安装一般有三种:走顶、走地、走墙。无论哪一种方式,都有它的可行之处,并没有说哪种就一定不好,存在即合理。需要遵循一点,卫生间的至少要走墙,因为卫生间的最低防水层有300高,从防水层以上的位置穿过,不会因为后期水管热胀冷缩系数与水泥的不同而产生轻微裂缝。

④水路测试验收

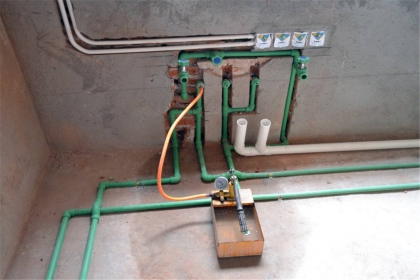

水管安装完成,在水电验收的时候,监理会进行打压测试,检测水管有没有滲水或漏水现象,只有经过打压测试,才能放心封槽。
打压机的压力指向0.9-1.0,等待30分钟以上,如果压力表的指针位置没有变化,就说明所安装的水管是密封的,可以放心封槽了。验收合格后,要多拍照片留做记录,以供后期查看。

⑤卫生间水路开槽处做防水处理。部分公司没有这个流程。
⑥封槽(同强电)

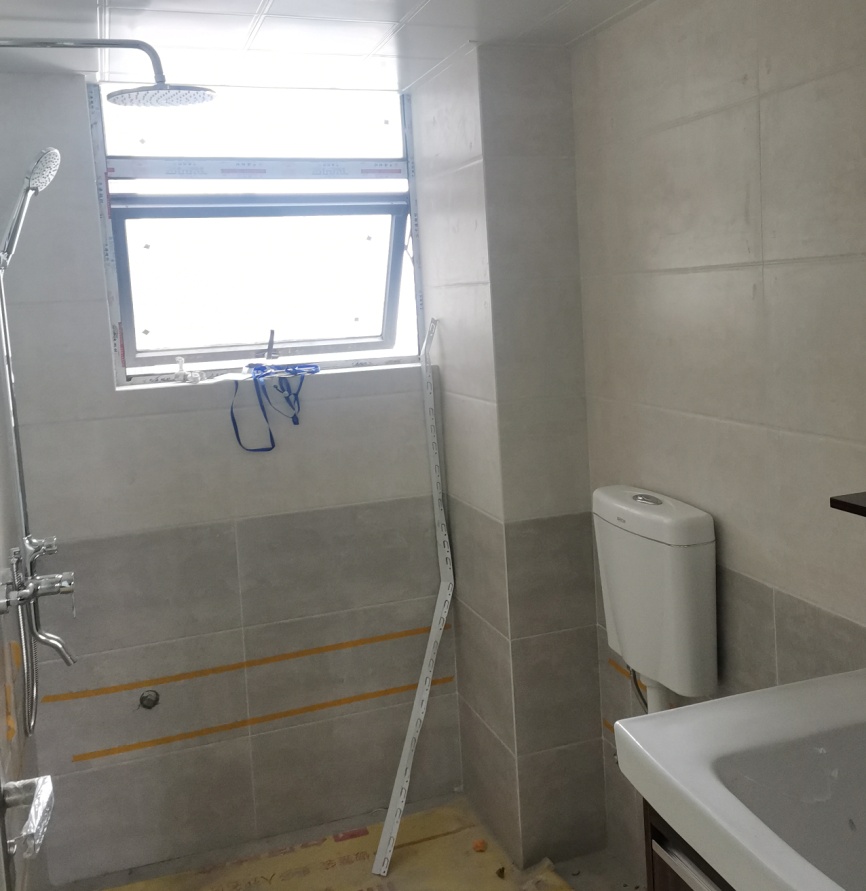

墙砖上要表示水管的走向↑
以防安装卫浴时打到水管
今日得到
今天我们学习了家庭给水的相关知识点,主要有以下内容:
1:详细介绍了家庭给水的相关材料知识,主要有水管主体、配件、阀门。对于水路配件,它的种类繁多,我用一张图给你展示了各配件的功能和运用场景,其次,家装百分之九十的水管渗水产生在配件的连接上,热熔连接的手法很重要!
2:给水管的施工,作为设计师,我们要从三个点全面的考虑。
一:和业主确定跟水有关的设备系统:如净水、热水器是哪种、热水循环做不做。
二:出水点:在合理的前提下,出水点宁可多,不要少,免得后期客户想使用的时候没有预留。我给你理解了家装中3个主要用水空间需要预留的点位供你参考。
三:水路的施工工序跟电路的差不都,都是先定位,后开槽,再埋管,然后验收封槽。

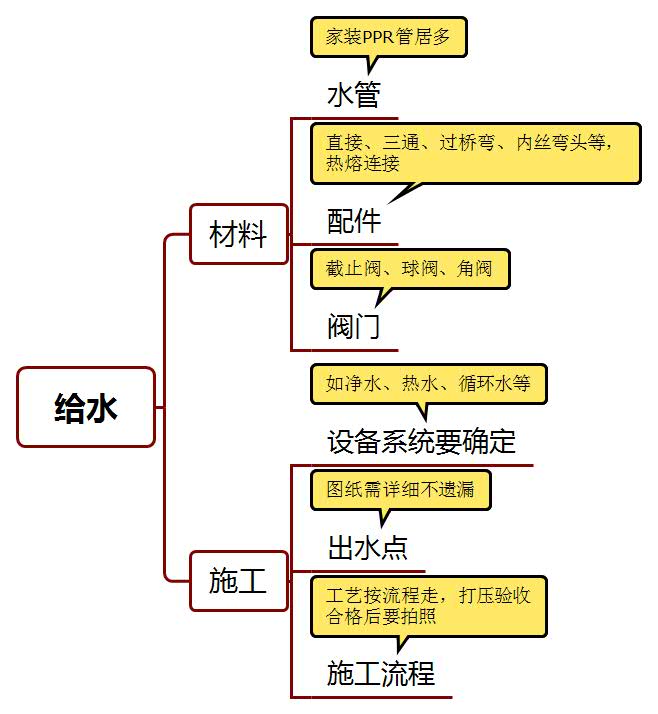

最后,如昔为您准备了一张小卡片,希望可以帮你更全面的回顾本期内容。

(部分图片来源于网络)
今日练习
讨论:水路走顶有什么优缺点,你的客户有要求一定要走顶吗?
欢迎把你的答案写在本文下方的留言区,跟同学们一起过过招。
