你觉得只做画图一件事,业主认为你该做十件事(确定工作内容)

{{StoryDetails.browseTimes}} 疆莱


△项目:珞凯健身 设计:拾集建筑

摄影:Ema


你好,我是疆莱,欢迎来到《项目流程管控》课程。


通过上节课的学习,我相信对于设计范围你应该有了全新的认识,如果你的设计范围没能确定清楚,可能会直接造成一定的经济损失。


今天要给你说的是施工图设计中的工作内容,而工作内容的多少会直接影响到你的报价。同时,如同题目所说,在你看来施工图设计只有画图一件事,但在业主看来,只要是和项目有关的工作都应该是你的。

今天老王又来了,他最近接了一个健身房项目,由于他之前是住宅设计师转型,没有太多商业项目经验。所以对于这个项目格外重视,想通过这个项目成功转型


10天以后,在路上我碰到了老王,问了一下项目进度,结果他满脸愁容的告诉我,项目黄了,而且和业甲方的关系也搞的很僵。


据老王说,合同签订后,他这边就加班加点的在做方案、出图纸。因为现场着急开工,之前也收了一部分设计费,所以图刚画完就给甲方发过去了。可没过两天,甲方这边打来电话说现场停工了,据说是要先经过消防报审才能施工,让老王尽快把这件事搞定


当时老王直接就蒙了,根本不知道什么是消防报审,以前从来没遇到过这种情况,不是设计好了直接施工就完了吗?


最后他经过一番打听才知道,商业项目并不像住宅项目那样,设计完就完事了,还需要经过当地审图办进行审核,确定设计是否符合当地的消防规范,如果不符合还需要重新调整方案


不光如此,还需要找有相应设计资质的单位,给图纸盖章后才能进行报审,这样就会单独产生一笔费用。


于是老王把这件事和甲方说了一下,看这笔费用能不能单独让甲方出。结果可想而知,甲方当然不会同意。在甲方看来既然我找你设计,这些问题都应该是你设计师要解决的。


这个案例就到这里,我们可以思考一下为什么会出现这种情况?


原因其实很简单,项目启动之前,你可能都不知道自己的工作内容到底有什么,觉得只要提供了施工图纸就够了,这种情况对于刚接触商业项目的设计师来说很常见。

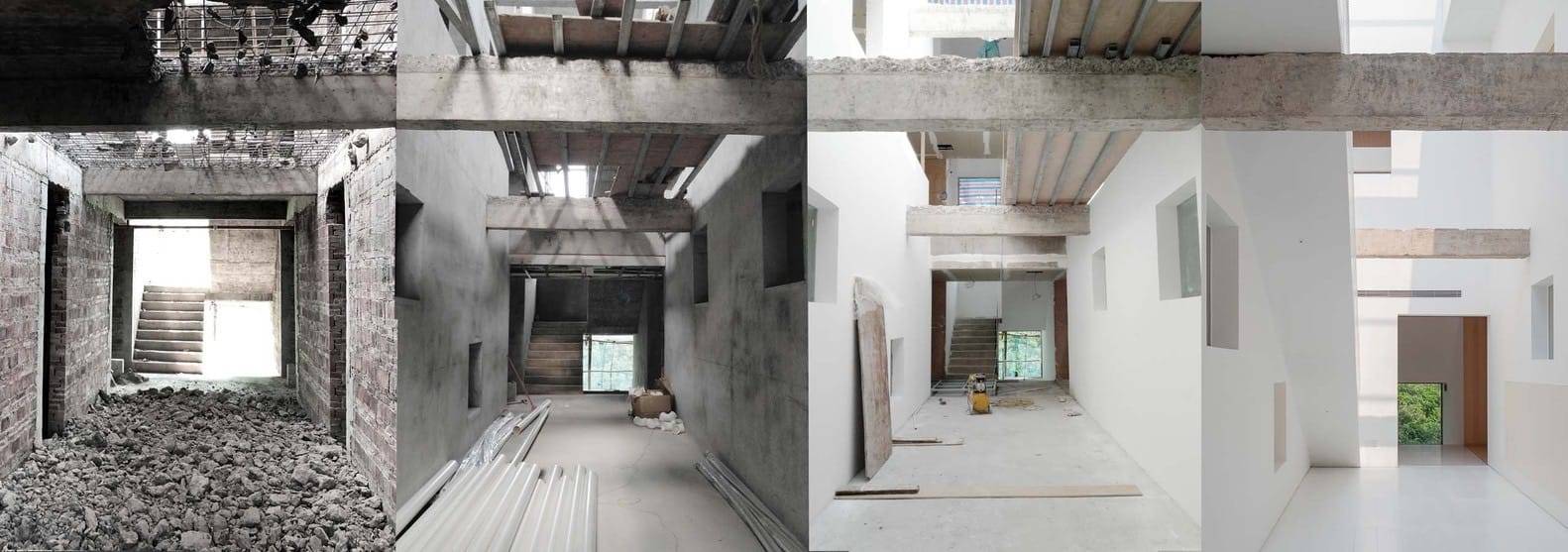

△项目:珞凯健身 设计:拾集建筑

摄影:Ema、 强强、XU Studio


有些小伙伴可能还会说:我做过很多商业项目,这种情况在我身上不会发生。那么你有没有遇到过下面这种情况?


项目启动前,已经和甲方沟通过你所负责的设计内容,但施工方进场后还是会因为设计内容方面的问题与甲方产生分歧。


比如,在设计中包含弱电设计,结果甲方在安装监控或者安防设施的时候也会找到你,认为这些也应该算是弱电的部分,但你可能认为这些不应该在你的设计范围内。


从这里我们不难看出,同样的东西在你的认知中,和在甲方的认知中可能并不相同。你认为弱电只包含网线和电话线,而甲方认为的弱电内容是包含所有和弱电相关的内容。而且这种情况在我们平时的设计中还非常普遍,大多数是对一些专项设计产生的认知差异。


面对这些认知差异问题有没有什么好的解决方法呢?


其实很简单,只需要在项目前期,将项目从方案到落地过程中,可能涉及到的所有与施工图设计相关的内容罗列出来,一项一项的与甲方进行确认,问题就迎刃而解了。


可能你会觉的原来就这么简单,但摆在绝大多数设计师面前的困难是:并不知道一个完整的施工图设计中,到底都包含哪些工作内容,所以才会导致和业主之间的种种摩擦。


既然问题的根源已经找到了,那么下面我们就一起来看看施工图设计当中,具体都包含哪些工作内容


在商业设计中,施工图设计所包含的的工作内容主要有6项:方案设计、施工图设计、二次机电设计、结构设计、驻场设计以及其它专项设计


ps:我们做的项目中不一定会包含这所有的6项内容,但每增加一项内容你的成本相应就会有所增加。


方案设计

这里所说的方案设计,特指在施工图设计中,一些配合(辅助)性的方案设计,可分为2种情况:类似空间和后勤区域或者后场区。


1、类似空间

类似空间是参考原方案进行调整性的设计工作,也称「翻图」或「套图」


比如我们上节课中提到的标准户型与非标准户型。上图中右边标准户型,左边非标准户型


这两个户型的设计方案一样,但非标准户型中有3处位置与标准户型存在差异。


这种情况下,方案设计师不会因为这3处的差异再另外出一套方案,就需要施工图设计师,根据标准户型来推导和调整方案,完成非标准户型的图纸制作


在这其中由于户型的差异,导致方案局部的调整,所额外增加的工作量就需要另行计算。


2、后勤区域或者后场区(客人不会到达的区域)

当中包括办公区域、通道、员工餐厅、仓储等位置


一般业主对于后场的设计要求并不高,所以会把后场的方案设计包含在施工图合同中


△原始平面

△用材标准

我们以上图中,这个酒店后场的员工餐厅为例


甲方所给的资料只有一张原始平面图和一张用材标准单,要求出全套的施工图。可餐厅并没有设计方案(平面的布置、天花灯具的布置、固定家具的样式等)。


在这种情况下,如果你具备一定的方案能力,那么这部分工作内容可能你会自己消化掉。如果不具备,那就需要另外出一部分费用让方案设计来完成


△方案设计


△方案设计


△设计方案

以上这些图就是方案设计补充的内容,虽然这些可能不是施工图设计师的工作内容,但它可能会包含在你的项目合同当中。


所以在承接项目的时候,一定要对有可能增加的方案设计内容有所意识


施工图设计

施工图设计的核心工作是结合相关的设计资料、信息,绘制出的一套体系完整能够满足施工需求的图纸,同时图纸还必须符合相关法律规范的要求


一套完整的施工图纸一般包含8个部分:图纸目录、设计说明、材料表、平面系统图、放大图、立面图、门表图和节点图,这些就是施工图设计师的主要工作内容


1、图纸目录

由于项目类型和各家公司的图纸体系不同,图纸目录并没有一个统一的标准


所以对于图纸目录来说,只要能够清晰的表达图纸编目体系,并充分考虑了项目类型和标段划分等因素即可


2、设计说明

设计说明对于一个项目来说非常重要,它是一套图纸的说明书


所有在图纸上无法表达或需要重点强调的内容,都能在设计说明当中体现


但对于很多设计师来说,设计说明又恰恰是最容易被忽视的部分。因为经常能看到一些设计师,拿之前项目中的设计说明,不做任何修改就直接套用, 甚至一些项目的施工图根本没有设计说明。


3、材料表

材料表是关于这套图纸所属项目当中全部装饰材料(面材)的汇总和索引


4、平面系统图

平面系统图并不是一张图纸,它是项目中所有平面图纸的总称。由于各家设计公司的规范要求不同,所以,平面系统图中具体的图纸张数标准并不统一


这里拿我们dop的制图规范为例,平面系统图当中包括,平面布置图、尺寸定位图、天花布置图、地坪布置图、机电点位图、天花灯具连线图和平面灯具连线图。当然根据项目的类型和项目的体量我们也会做相应的调整。


5、放大图

一般有2种情况需要绘制放大图:


a、第一种,平面图纸过大,采用常规平面图的比例和图框已经放不下这张图纸,这张图纸就作为总平面图把总平面图分割成若干小区域并对于其放大

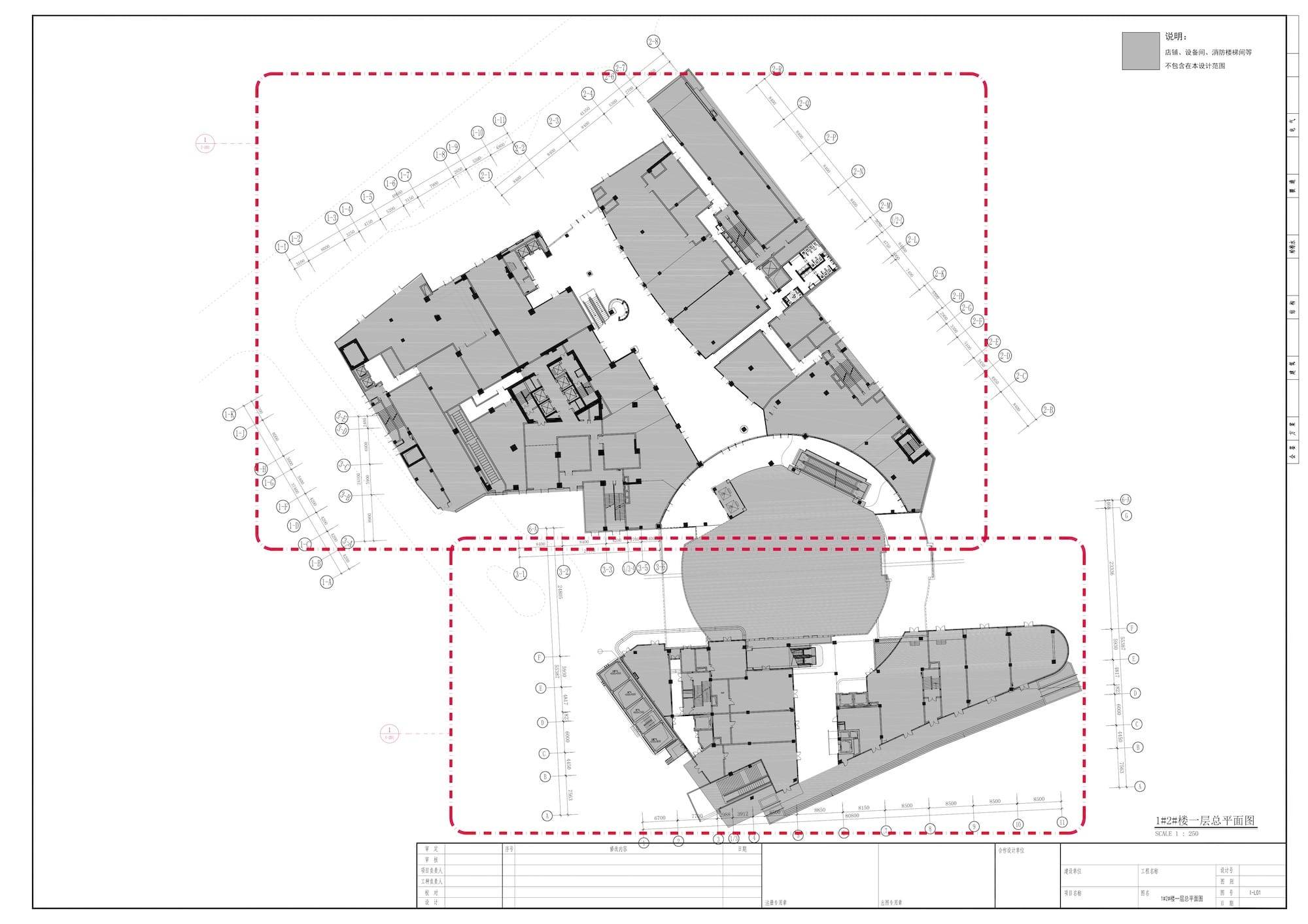

△总平面

上图是一个商场的总平面,由于面积太大,所将其分了2个区

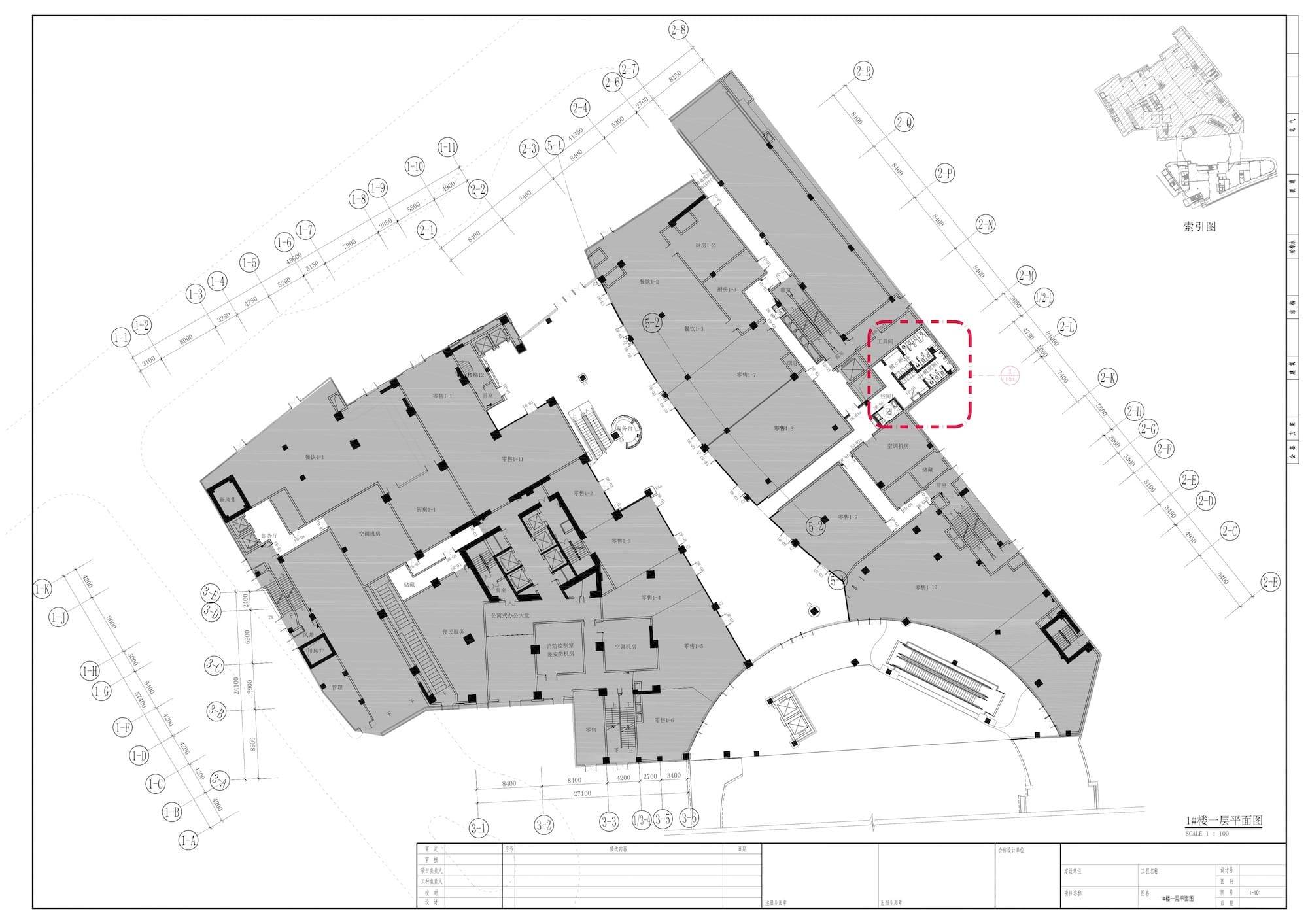

△区域总平面

这张图是从总平面当中,分割出来的一部分区域平面图。


b、第二种,对于复杂程度高,细节丰富,且无法清晰表达的重点区域,进行放大

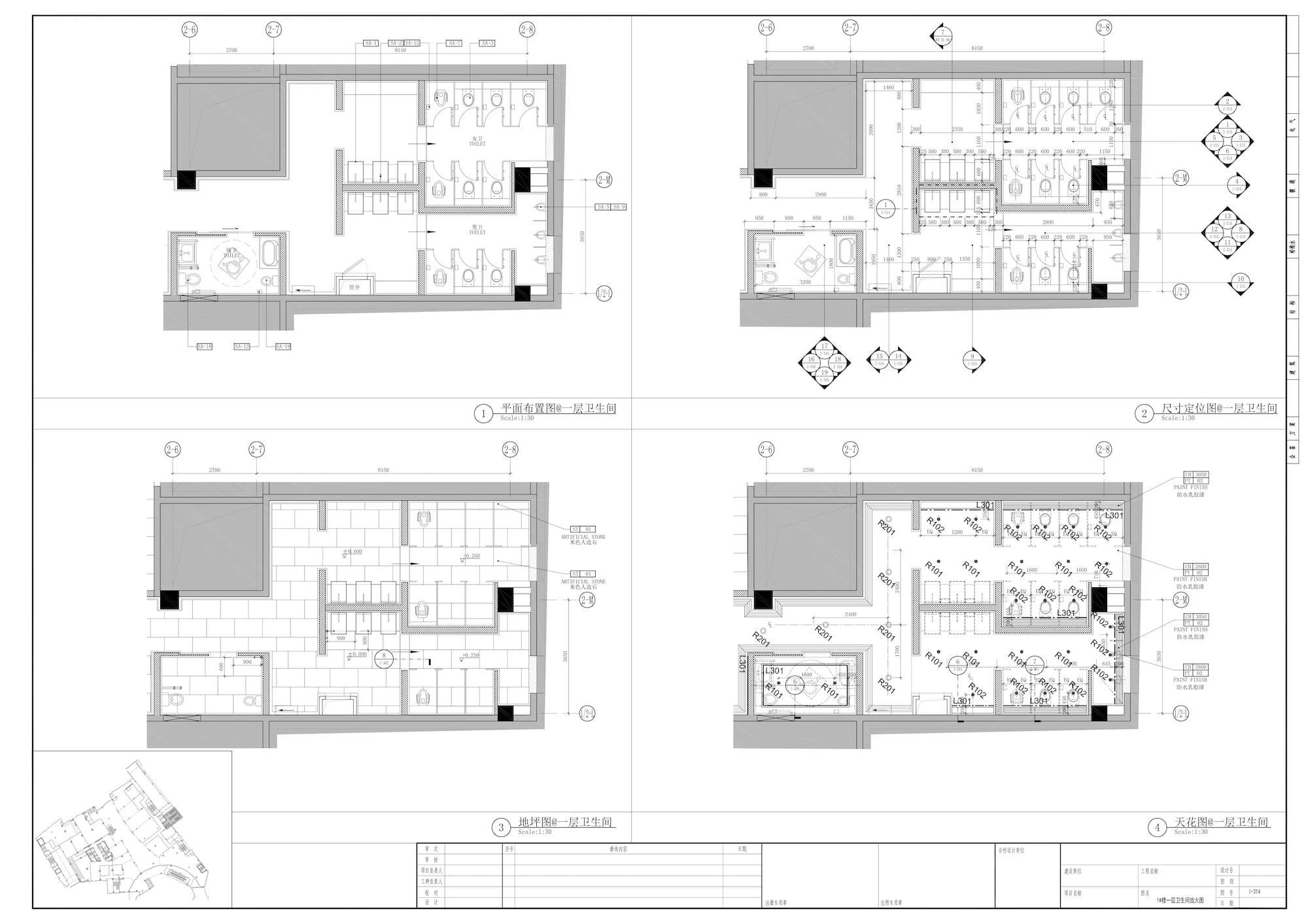

这张图是对上一张区域总平面卫生间位置的放大,这就是我们所说的重点区域


虽然是一个卫生间,但在区域平面图当中依然无法将这个区域表达清楚,所以会把这个区域做放大处理


6、立面图

立面图是以平面图、天花图为基础,按正投影方法绘制成的图纸。它主要用来表达室内的造型、尺寸、材料等设计信息。


7、门表图

门表是把所有装饰门,按门的编号编制在一起,便于呈现不同装饰门种类和信息的图纸


这里需要注意一点,门的节点属于门表的一部分,所以可以编制在门表后面


8、节点图

节点图是对于平立面图上,无法表达清楚的造型、尺寸、材料交接、收口处理、内部构造、安装方式进一步绘制的图纸。


节点图一般会分为4类天花节点图、地坪节点图、墙身节点图和固定家具节点图,都是对不同位置设计要求的详细描述


由于篇幅原因,对于施工图绘制的内容我这里就不进行详细描述,如果有小伙伴想了解有关施工图制作方面的详细内容,可以参考由dop设计出品的《dop室内施工图实战教程》当中的内容。

购买链接(点击即可入手):https://shop16950059.m.youzan.com/wscgoods/detail/3f1irrojimpib


二次机电设计

二次机电设计是在不改变原有一次机电系统和主管线设计的前提下,结合调整后的装饰平面布局、功能和相关规范,进行支管及末端的机电设计。


这就好比,建筑刚建成还没有确定未来这里要干什么,为了满足国家规范的要求,需要有配套的机电设计,项目才能验收通过,这就是我们所说的一次机电


没过多久有人想在这里开一家餐厅,空间布局会被改变,那么原有的机电设计将无法满足现在的项目需求,这时就需要对机电重新设计,而这就是二次机电


在二次机电中一共包含3个设计专业,分别是电气分支系统设计、 暖通分支系统设计和给排水分支系统设计


下面具体来说说这3块内容:

1、二次机电电气专业

电气专业当中,一般会分强电设计和弱电设计


强电设计的工作界限,是从楼层分配电箱到各个房间的用电末端,包括照明、插座和空调配电设计


需要注意的是:这里所说到的强电设计,是不包含楼层配电间和机房的主系统设计的。


弱电设计要更复杂一些,最常见的弱电设计工作包括电话和网络这2部分。更专业的弱电设计则包含会议系统、安防系统、客控系统、多媒体、音视频等更加宽泛的内容。


近年来由于一些弱电设计特殊的使用需求和所选专业设备的关系越来越紧密,其要求已经远超出了常规二次机电设计的能力范围。


因此,在项目中建议把弱电设计独立出来,交由弱电承包商从设计到采购再到施工一揽子完成


也正因为如此,如果不在前期说明弱电设计是否包含在设计工作内容之中,就很容易造成甲方与设计师之间的矛盾


2、二次机电暖通专业

暖通设计的工作界限,是从各楼层的空调机房到各个房间的空调设备末端,包括空调机、风口平面布置和各支管管路平面布置


需要注意的是,这里面所说的暖通设计,并不包含机房内的设备调整和主管道的走向变更


3、二次机电给排水专业

给排水设计的工作界限,是从给排水主立管接出后到各个房间的给排水末端,包括排水末端点位平面布置和支管管路平面布置


需要注意的是,这里面所说的给排水设计,并不包含原立管系统和雨水系统的调整。


4、注意事项

以上二次机电包含的3块内容中,有2点需要注意:


a、很多设计师会把消防相关设计,误认为是二次机电设计当中的一个专业,其实二次机电中并没有消防专业。只能说电气专业、暖通专业、给排水专业当中都会涉及到和消防有关的内容


比如:消防当中的喷淋就在给排水设计之中,消防当中的强排烟就在暖通设计之中,消防当中的烟感和警报就在电气设计之中。


b、二次机电设计首先满足国家规范和功能性的要求当二次机电设计与装饰设计效果发生冲突时,应该优先满足二次机电的设计要求


这就要求当平面设计方案确定后,第一时间就需要与二次机电设计相关专业进行沟通,以免造成后期因不满足规范而导致的图纸返工。


可能有人会比较疑惑,既然二次机电是由相关专业的设计师去完成,为什么我还需要了解这些内容?


主要原因有2个:


① 首先,不是每个甲方都清楚二次机电设计这部分工作,我们有义务向他们说明。


② 其次,果在施工图设计中包含了二次机电设计,这就是额外的成本,需要另行计算。


结构设计

结构设计主要涉及到建筑结构的改造,例如楼板开洞、加固、新建钢结构楼梯、夹层等。


这一部分内容可以说是继弱电设计后,最容易被大多数设计师忽略的内容。


结构设计本身就属于专项设计必须要有相关出图资质的专业设计院来进行设计,并不是你觉的这个位置能开洞就可以开洞。

由于是找专业设计师去做这部分工作内容,那么一样存在额外的费用,所以在项目评估时需要对有可能进行结构改造的部分,与甲方提前达成共识。


当然在实际项目操作中,结构设计是可以由甲方提供相应单位与我们来进行合作的


设计服务

设计服务涵盖的内容相对比较宽泛,比如现场测绘、项目交底、项目驻场、项目跟踪,这些都属于设计服务。


假设一个3000㎡的酒店改造项目,没有建筑图纸需要现场测绘,可能测绘就需要2次:


一次是现场还没有拆除,另一次是拆除后还需要重新复尺,如果项目在异地还会存在差旅费和住宿费


这些无形的内容很多时候都会被设计师所忽略,但实际都会增加额外的工作量,而且成本都很高,所以在签订合同时也需要和甲方确定清楚


其它专项设计

上面我们说到的二次机电设计,结构设计都可以算是专项设计,由于这两项在商业项目当中基本都会出现,所以将它们算在了施工图设计工作内容的6项当中。


下面要说到的一些专项设计,并不一定在所有的项目当中都会出现,主要是看具体的项目类型来判断


1、灯光专业

灯光专业的设计,主要是针对一些对灯光有特殊要求的项目,比如酒店和体育场馆,由于层高和空间的的问题,一般的灯光是无法达到项目的要求。


再比如一些夜店和需要舞台效果的项目,普通的灯光无法满足项目要求,还有一些建筑外观的灯光设计以及艺术展厅的灯光设计,这些都是需要专业的灯光顾问介入,才能到达相应的设计效果。


2、声学专业

日常工作中最常与声学专业相关的就是隔音的问题,比如酒店的隔音、机房的隔音。

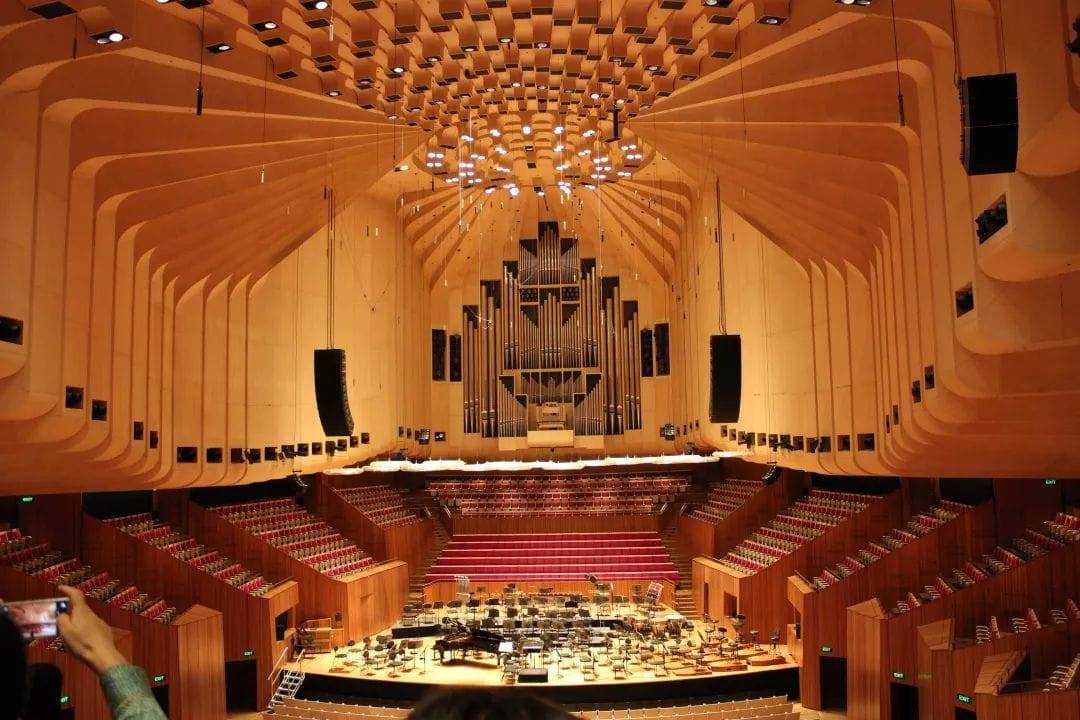

其实这些只是声学当中比较基础的设计,像剧场和一些报告厅,由于对声音有比较高的要求,很多墙面和天花造型都需要根据声学的要求进行设计。

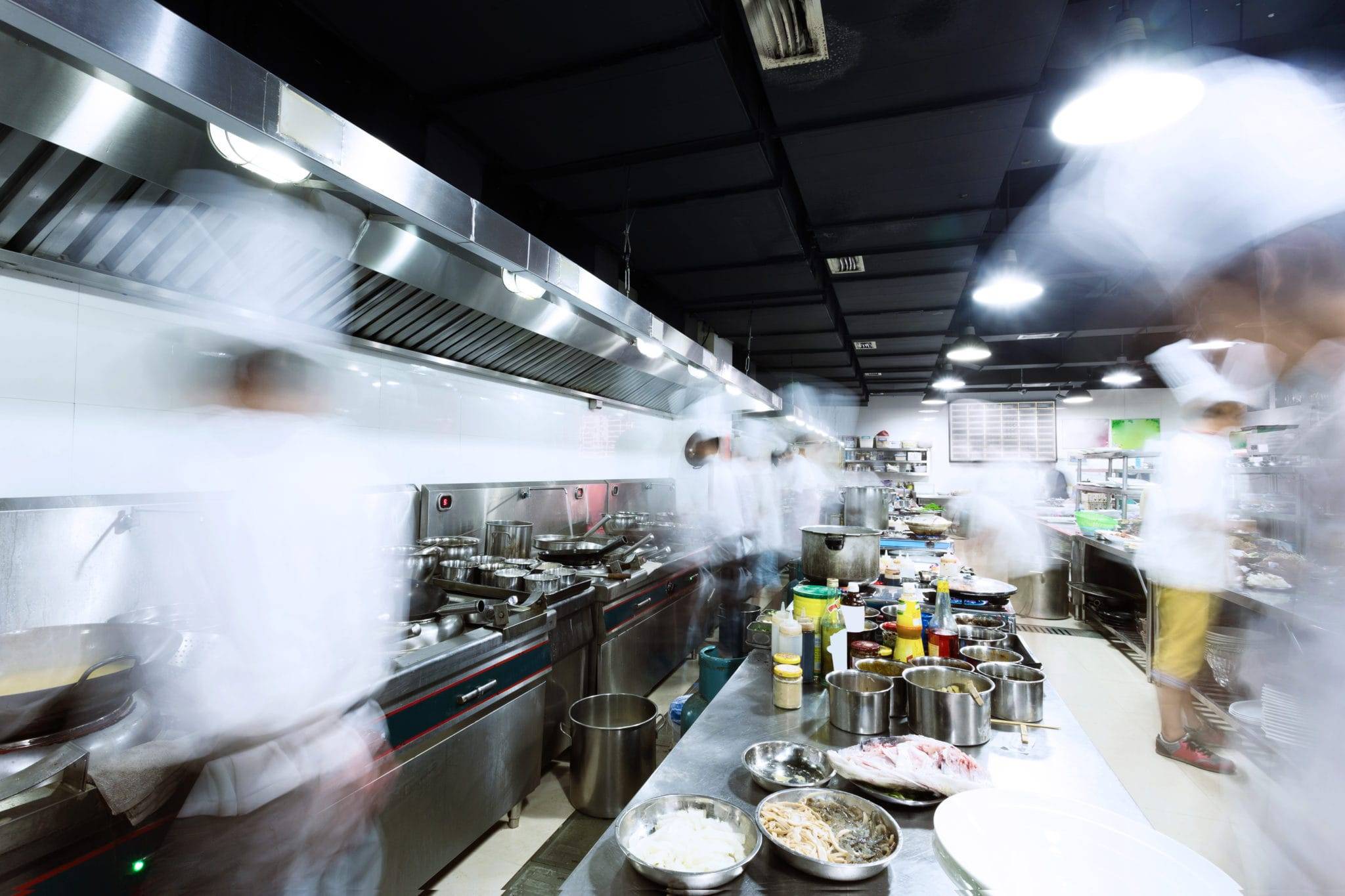

3、厨房专业

对于一些大型餐饮和酒店来说,厨房是一个非常需要专业知识才能进行设计的空间。


它并不像我们自家或者路边餐厅的厨房,只要满足基础的做饭功能就可以。它是一套完整的厨房系统,需要根据不同的餐饮类型定制化去设计


4、智能化专业

很多设计师容易把智能化专业与我们上面所说的弱电搞混,简单一点可以这样理解:弱电是一个大类,智能化中有涉及弱电方面的内容,但弱电不仅仅只是智能化


还有一点需要注意:智能化系统并不是单独存在的系统,它会应用到很多其它系统技术知识,比如智能化与空调系统的结合,再比如智能化与安防系统的结合等等。

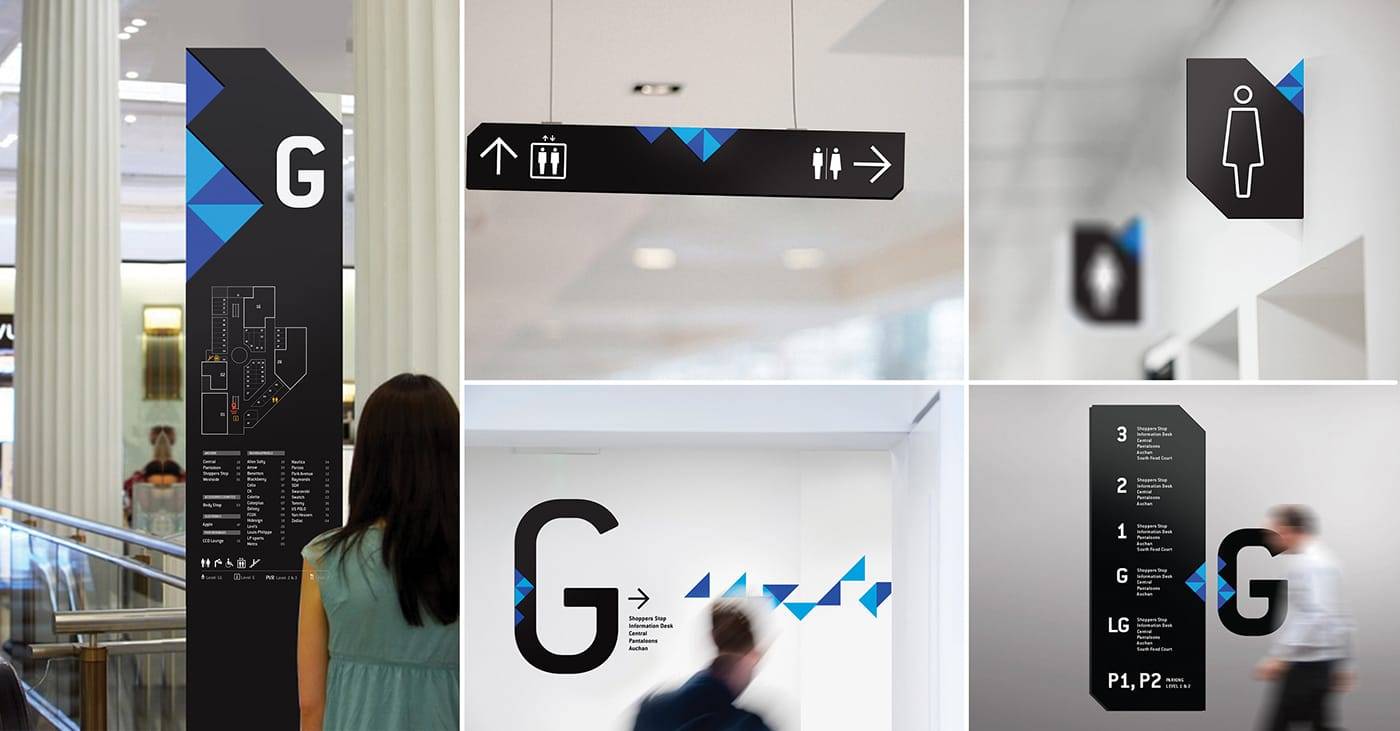

5、导视系统专业

平时我们在购物中心、商业街、地铁站、飞机场都能看到明显的标识导视


它能直观、明确、快捷的使用视觉设计发出引导信息,并且无需文字辅助,简单易懂


对于一些复杂的空间来说,导视系统能很好的提高购物体验和动线指引


由于现在的导视系统,不光要考虑它的功能性和稳定性,还需要结合一定的艺术性,所以对于一些项目来说,导视系统是需要由专业的导视设计师去完成相应的设计


除了我们这所说的专项设计以外,实际的工作当中还会有很多其它专项设计,比如艺术品设计、泳池的设计、特殊装置的设计,这些都属于专项设计。


所以在项目前期对于有可能涉及到的专业设计一定要有所意识,并提早与甲方进行沟通。


最后需要注意:由于施工图设计所涉及的内容较多,所以施工图设计有义务和责任去做好各个专业间的对接工作,让方案设计和各专业设计的内容最终得到整合与验证。


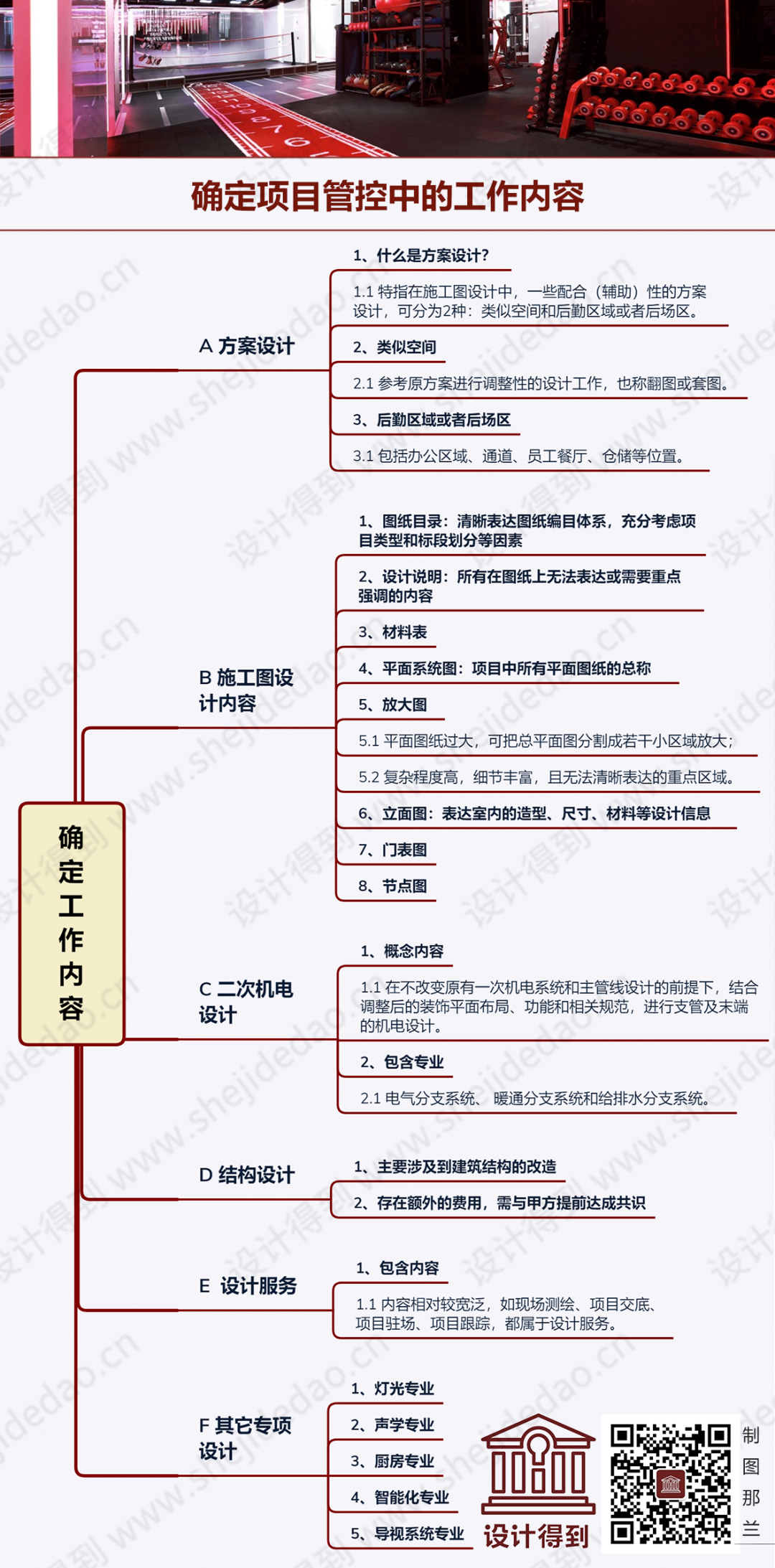

以上就是今天介绍的施工图设计中,最后咱们还是来总结一下:


下一讲,我们将继续讲解项目前期阶段,项目分析部分的第3块内容:施工图设计中所包含的工作标准
