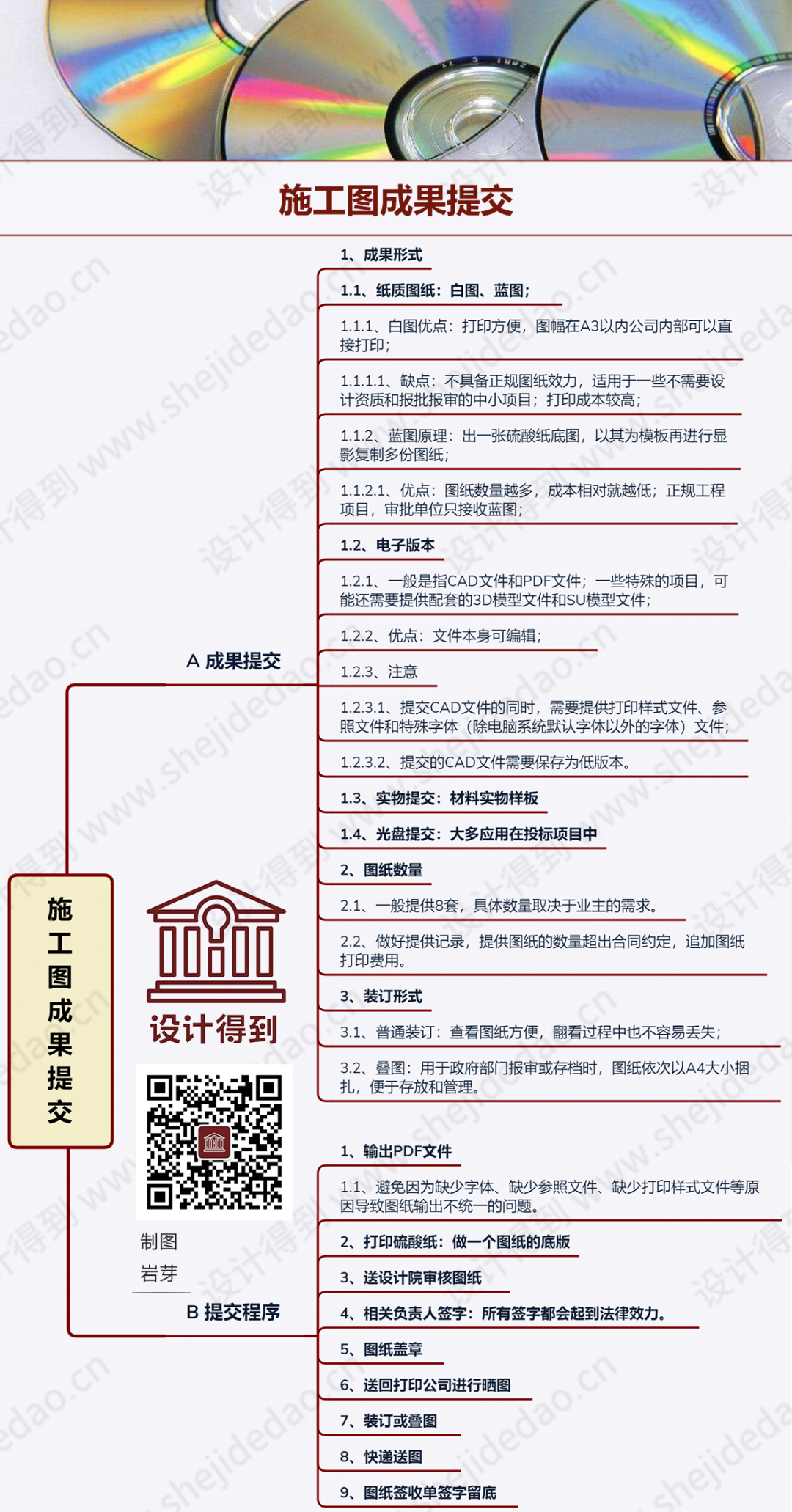

设计成果提交

1、成果形式

在之前的课程当中我们有说到过，设计成果的提交形式各有不同。这里，我会详细地进行一下说明。

a、纸质图纸

纸质图纸又有2种：一种是白图，另一种是蓝图。

① 白图

白图的好处在于打印方便，图幅在A3以内的话，公司内部就可以直接操作打印。但白图不具备正规图纸的效力，往往适用于一些不需要设计资质和报批报审的中小项目。

白图还有一个缺点，就是打印成本较高，尤其是需要提供多套图纸的时候。而这一点，蓝图的成本相对就会低很多。

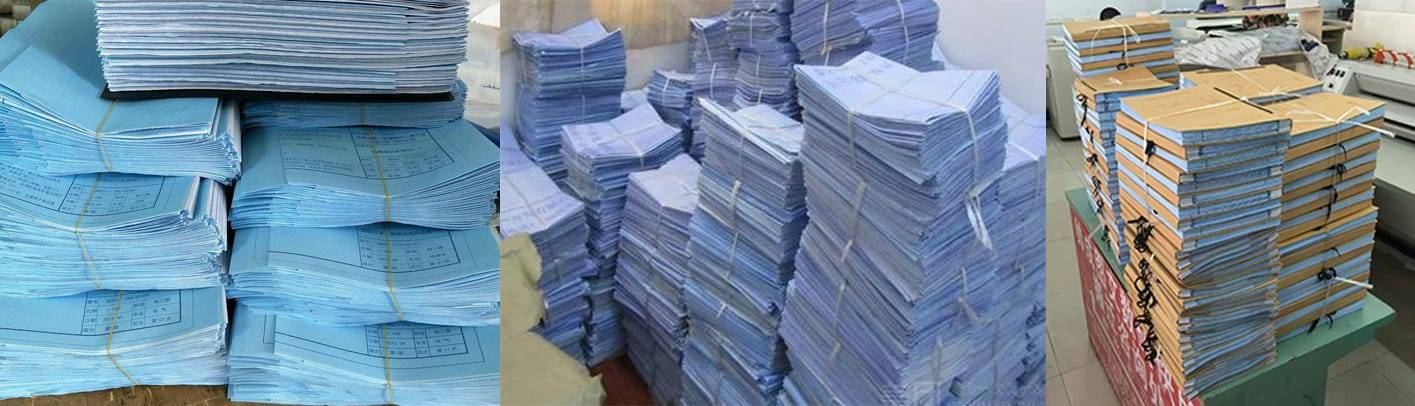

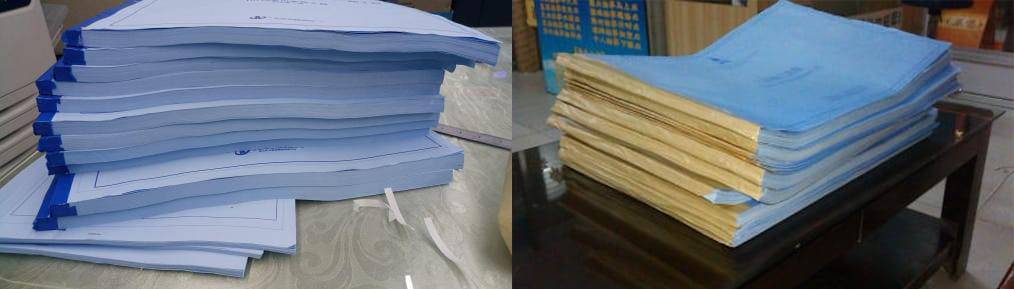

② 蓝图

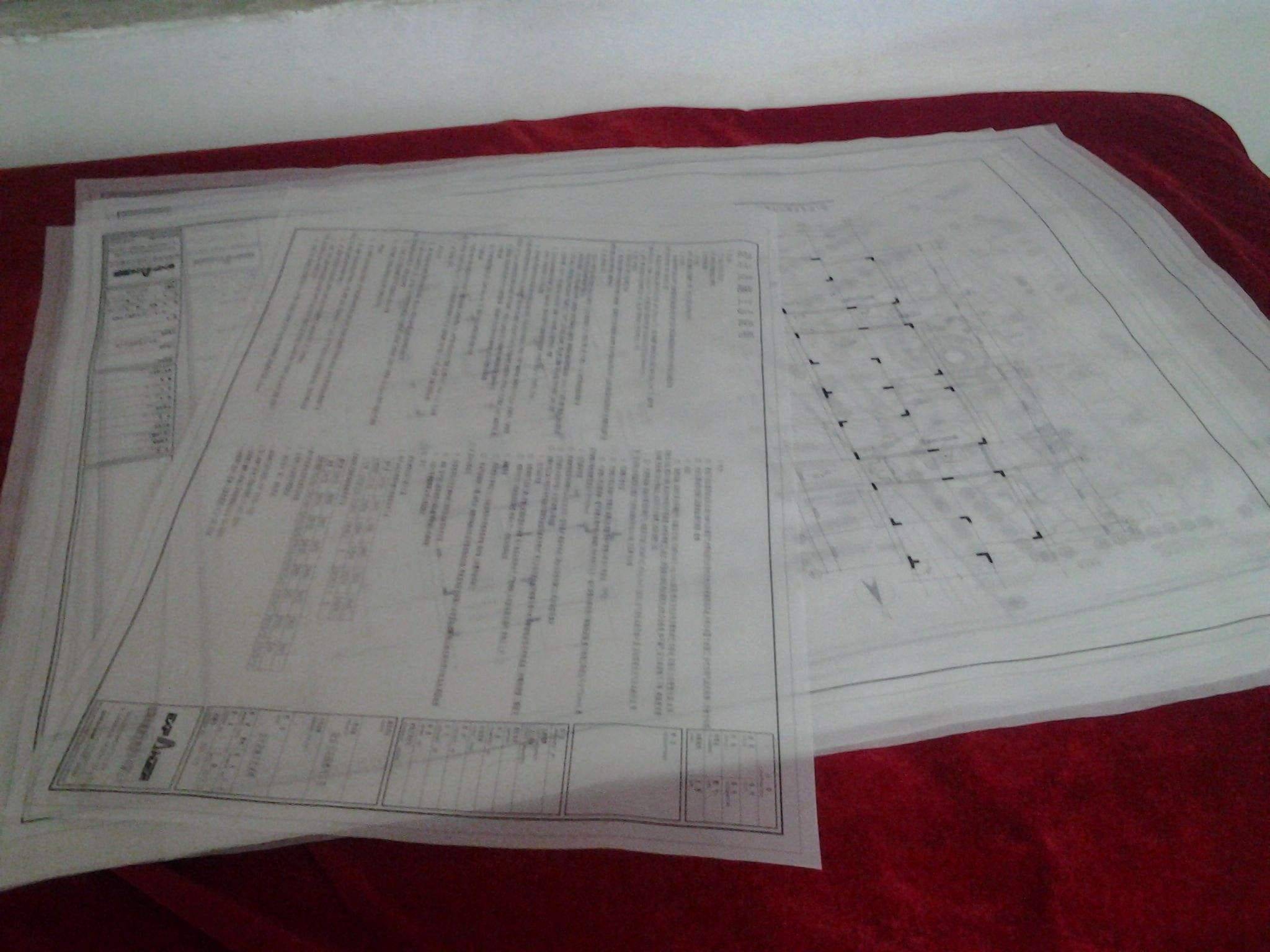

蓝图的打印原理是，出一张硫酸纸底图后，以其为模板再进行显影复制多份图纸，有点像做出一个模具以后重复进行石膏翻模。因此蓝图可以低成本复制，图纸数量越多，成本相对就越低。

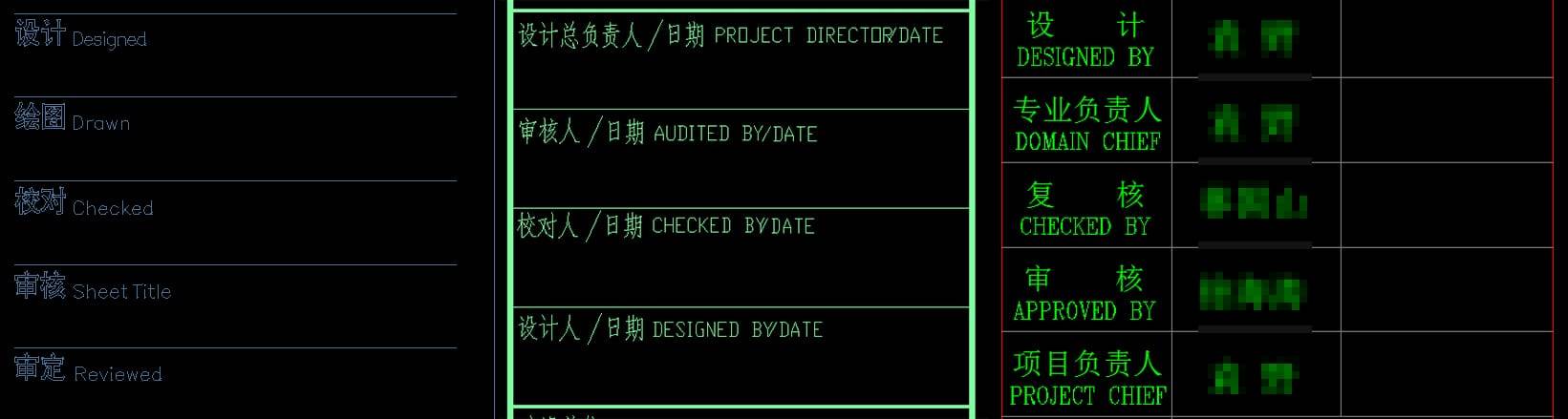

同时，对于正规的工程项目来说，审批单位也只接收蓝图的，当然这里所指的蓝图是具有相关设计资质单位签字盖章后的蓝图。

最后关于纸质图纸，还有一点你需要注意：在CAD制图时，我们经常会使用一些细点和淡显的方式来进行填充表达。因为这样的表达在PDF和白图上看会显得细致淡雅，为我们的图面加分。

但在蓝色图纸（蓝图）的背景上经过晒图后，一些图纸的细节会衰减，很多内容在蓝图上将无法显示，最终造成读图的障碍。

比如下面这个案例。

△PDF

△白图

△蓝图

所以希望你在图纸绘制时考虑到这方面的问题，并提前打出样图进行判断。

b、电子版本

施工图的电子文件，一般是指CAD文件和PDF文件。一些特殊的项目，可能还需要提供配套的3D模型文件和SU模型文件。

提交电子文件最大好处在于，文件本身可编辑，尤其是当业主需要做预算的时候，通过在CAD文件当中测量，可以直接调取需要的数据。

但在提交电子文件的时候有几点需要特别注意：

① 在提交CAD文件的同时，需要提供打印样式文件、参照文件和特殊字体（除电脑系统默认字体以外的字体）文件；

②提交的CAD文件需要保存为低版本（dop默认的保存版本为CAD2007），以免因为业主使用的CAD软件版本过低，导致CAD文件无法正常打开。

最后，关于电子版本的成果提交你还需要了解一点：近年来随着国家关于图纸送审制度的改革和推进，很多城市的图纸审核已经不需要再提供纸质图纸了，而是提供图纸的电子文档。

一般先是让具备资质的设计单位在平台上填写一系列资料后，再一张张上传DWF格式的图纸文件，最后审图单位会在线上给出审图意见，这种方式很大程度上提高了报审效率，并且减少了资源的浪费。

c、实物提交

这里我们说的实物主要指的是材料实物样板，有些项目需要深化设计配合提供相应的实物样板，而不只是图片资料。

因为图片资料一般是由拍照或扫描而来，所以会存在很大的色差问题，并且材料本身的质感也很难通过图片表现出来。

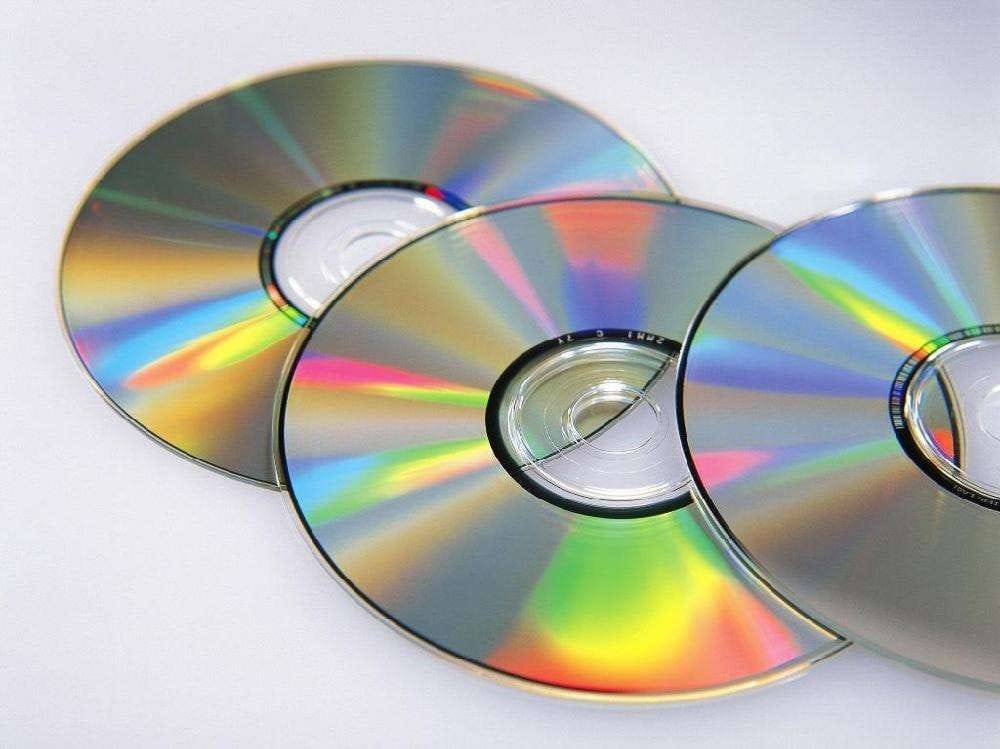

d、光盘提交
