各位小伙伴们,大家好呀!之前和大家分享的<10个cad常见bug以及解决方法>系列,

10个常见的CAD问题清单与解决方案(dop经验)

10个CAD常见Bug及解决方法!(第2弹)

10个CAD常见Bug及解决方法!(第3弹)

帮助很多小伙伴解决了问题,今天小编又来更新了!


Ps:本文实操性强,建议先收藏,再阅读哦!遇到bug时对症下药。




01模型和布局显示不一样


有时候我们在模型空间显示线是正常情况,但是我们在布局中看到的情况却是粗线,这怎么搞?

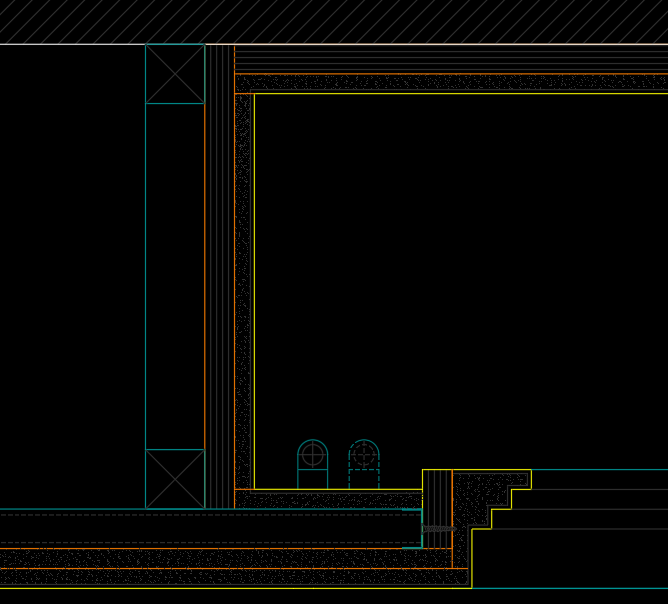

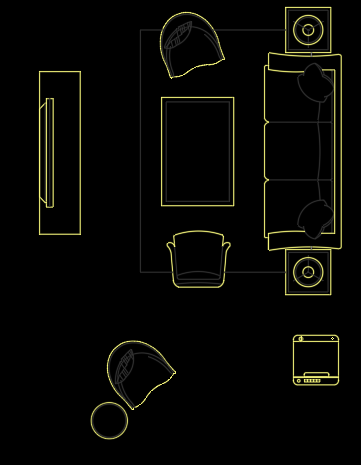

△在模型视图显示正常

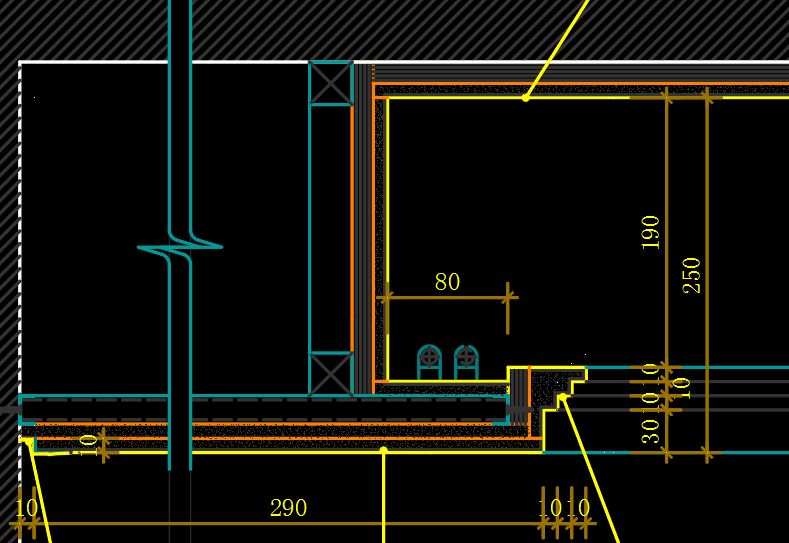

△进入布局视图时线条变粗


解决方法:

命令行输入Lwdisplay——输入值 0 ——回车确认,就恢复正常模式了。




02CAD选择多选时无效


选择两个物体时,只能选到最后一个物体,怎么解决?

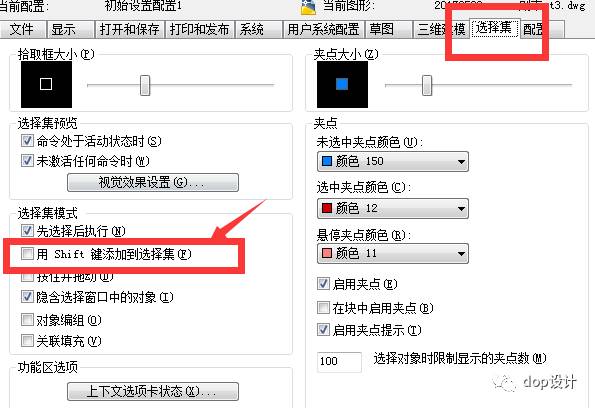

解决方法:输入OP打开选项——进入【选择集】——【用Shift 键添加到选择集】取消勾选


这样,咱们就可以正常的加选了。





03CAD怎么调成两个窗口


我需要对照图纸,CAD怎么调成2个窗口啊?


解决方法:

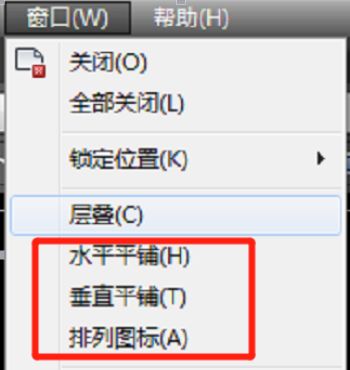

我们可以在CAD窗口面板里面选择需要的模式即可。

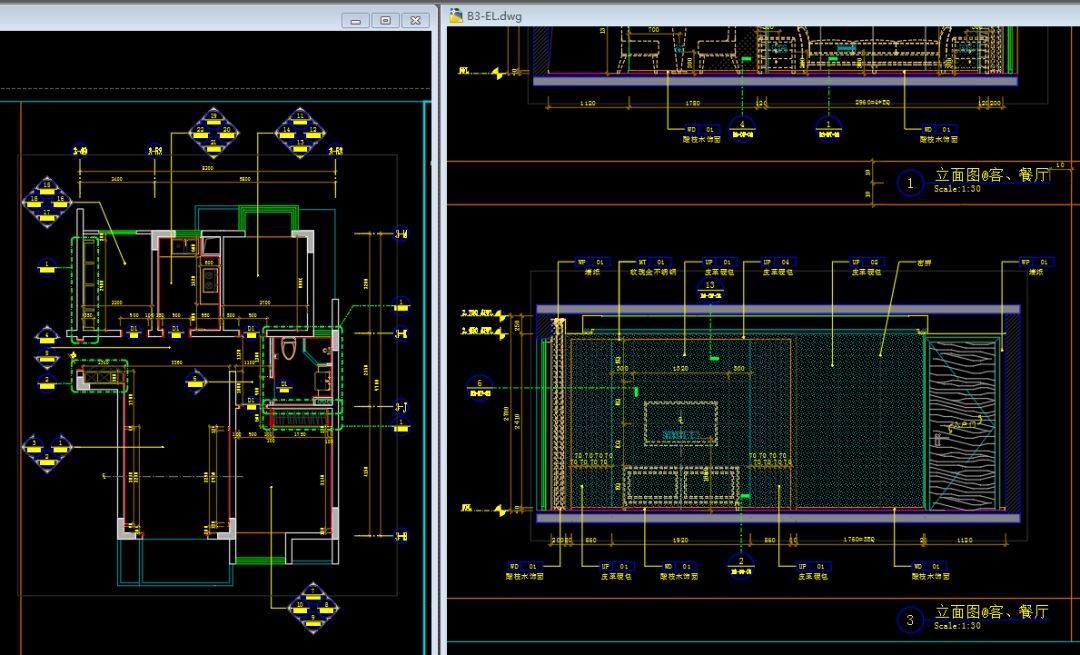

△CAD双视口




04XC命令边框线不显示

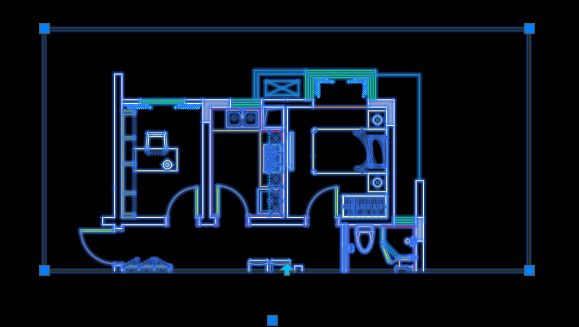

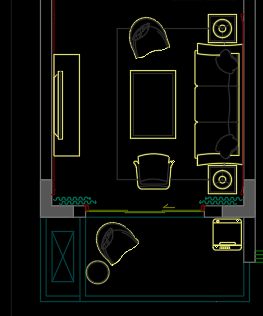

我们用XC进行裁剪来画立面后,会出现下图边框不显示的情况:

那我们怎么才能让他显示出来呢?


两种解决办法:

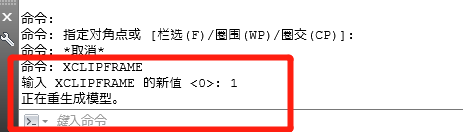

 输入Xclipfrcme——然后输入值 1——回车确认;

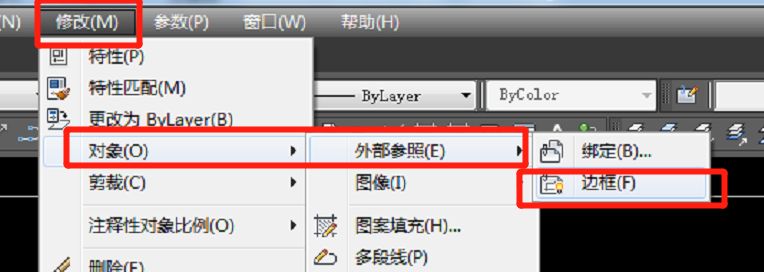

② 在面板中选择:修改——对象——外部参照——边框,这时我们外面的边框线就可以显示出来了。




05文件选项卡消失了


正常情况下选项卡是这个样子:


有时候这个消失情况是下图样子:


解决方法:

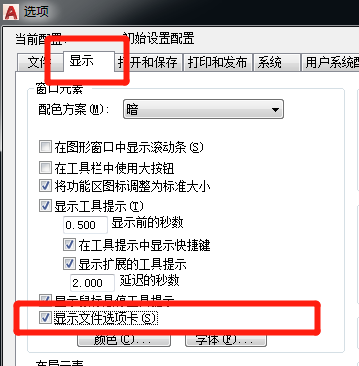

OP——显示——勾选显示文件选项卡,可以了。





06CAD字体总是偏移


有时候CAD会显示这样的一种情况,字体会自动进行位置偏移:
