CAD软件,作为室内设计常用的必备神器,图纸里面的一根线段、一个字母都有自身的含义,而符号是我们为了更加快捷的读懂图纸的目的上统一制定、标注说明的规范说明。


下面,带你了解CAD中常见的3个符号使用方法:

1、图纸中「对称」符号的知识你了解多少?

2、图纸中「对齐」符号的知识你了解多少?

3、图纸中「EQ」符号的知识你了解多少?



01「对称」符号的相关介绍


1、什么是对称?

在百度百科中,关于对称有如下解释:对称,就是物体相同部分有规律的重复。在基本解释中表述的是:图形或物体相对的两边的各部分,在大小、形状和排列上具有一一对应的关系。

△对称图形展示


如上图中,该物体不仅在上下、左右的对折中,可以将两边的物体完全重合,在对角进行对折后,也能将两边的物体完全重合,这就表现出了这个物体的对称关系。


PS:对称的物体不一定在每个方向都会形成对称关系,但是当它的相对两边存在发生对称,就说明对称关系成立。


2、什么是对称的符号

在每个领域,对称的表达方式可能都不太相同,这里就不多做解释,你最需要了解的是,CAD中,对称符号的表达主要如下图所示:


从上面不难看出,CAD中的对称符号,主要由2部分组成:打开的剪刀、笔直延长的虚线


3、对称在图纸中如何表达?

对称符号主要应用在实际的案例中,一些需要标注的地方就会很频繁的出现对称的符号表达。


△平面中卧室床头背景墙展示

上面的平面图纸中,卧室床头背景墙的造型可以看出,墙面极长,且左右两边的造型是完全相似的,因此可以使用对称的符号将墙面进行半数表达,表达方式如下:

△床头背景墙大样展示图纸


这样,表达出来的图纸不仅占用的面积更少,而且通过一半图片的表达,能够直接整体的反应,所有需要表达的内容。


当然,在某些地面造型中,我们也可以表达用对称符号来对图纸进行表达:

△地面/墙面造型展示


这个地面造型非常复杂,而且占用的图幅非常大,但是因为它可以上下、左右对称,就可以将它用对称符号展示成如下状态:


将图片对称后,图纸上关于图案的展示由原先的面积直接缩小成了1/4,而且其它省略的部分只需要按照现在的图形进行翻转和镜像后就阔以得到最后完整的图案。



02「对齐」符号的相关介绍


1、什么是对齐?

不同于对称,对齐一般是办公软件中,编辑窗口对于编辑内容的一种调整方式,一般有:左、右对齐,居中对齐,两端对齐和分散对齐。


而在CAD图纸中,主要是为了标注室内相关部位或者图纸中在某一平面中的齐平关系。

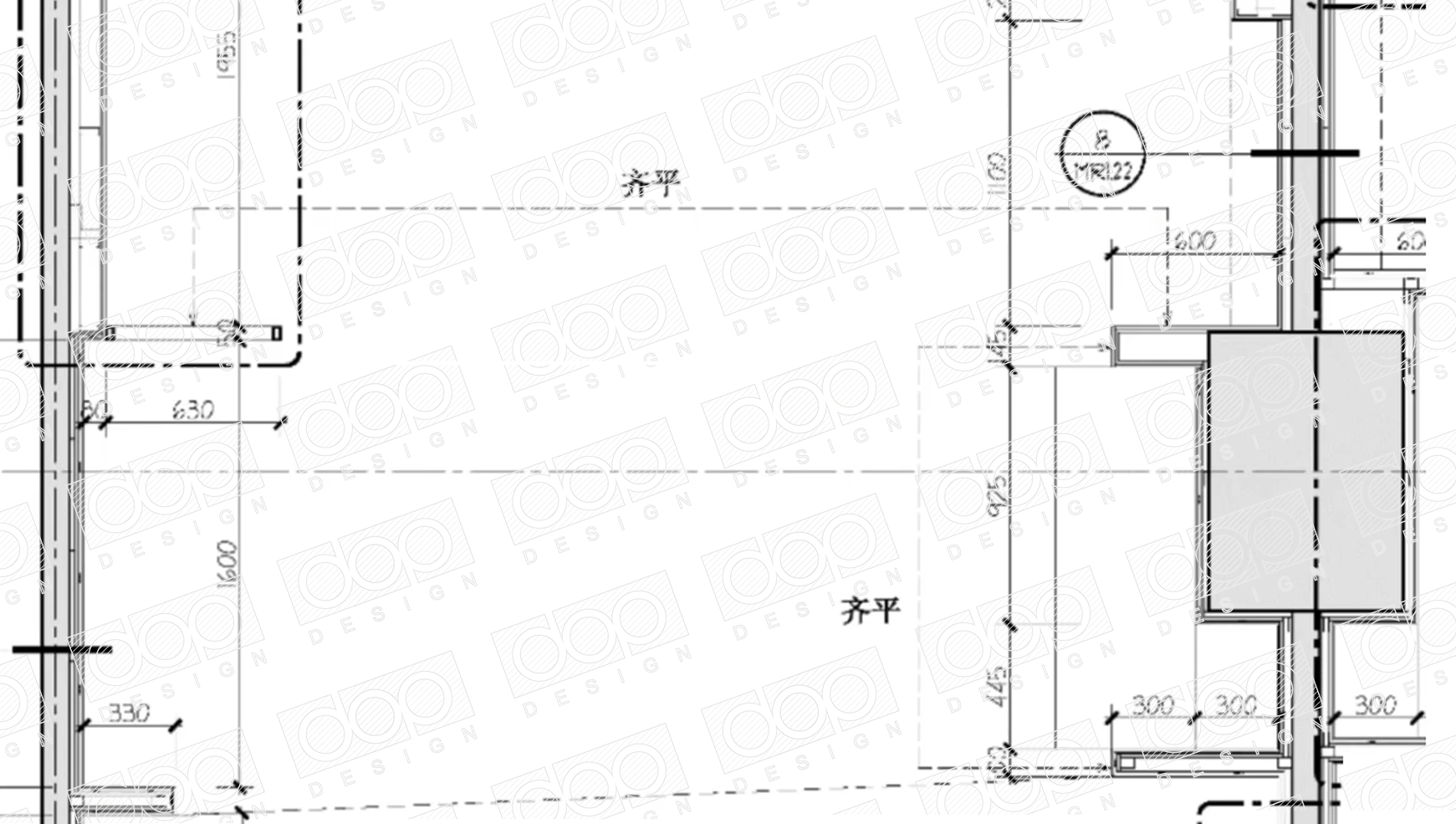

△以上红线标注处是齐平关系


2、什么是对齐符号?

同样的,在CAD图纸中,对齐的主要表达如下:


它的结构主要就是2个箭头和一根同时向一侧转弯的虚线组成。在被箭头指向的物体或者相关图纸部分,则表示这2个目标是齐平的状态。


3、对齐在图纸上如何表达?

下面的平面空间中,就有几个部分是有齐平关系的,你如果知道,可以试着找一下,然后对着最后的结果看一下是不是和你找到的一模一样。

△找一找看看哪里有齐平关系?
