设计师必知的20类工艺节点,一个比一个重要!

 > 修改于2022-11-06 阅读 528
更多


你是否有这样的困惑:


· 设计做完后,因为技术原因落不了地...

· 你认为能做到的工艺做法,施工师傅却说不行...

· 看了很过规范图纸、节点图,面对要落地项目,还是画不出节点图...


如果你也这样,那以下这20类节点构造必须要知道!

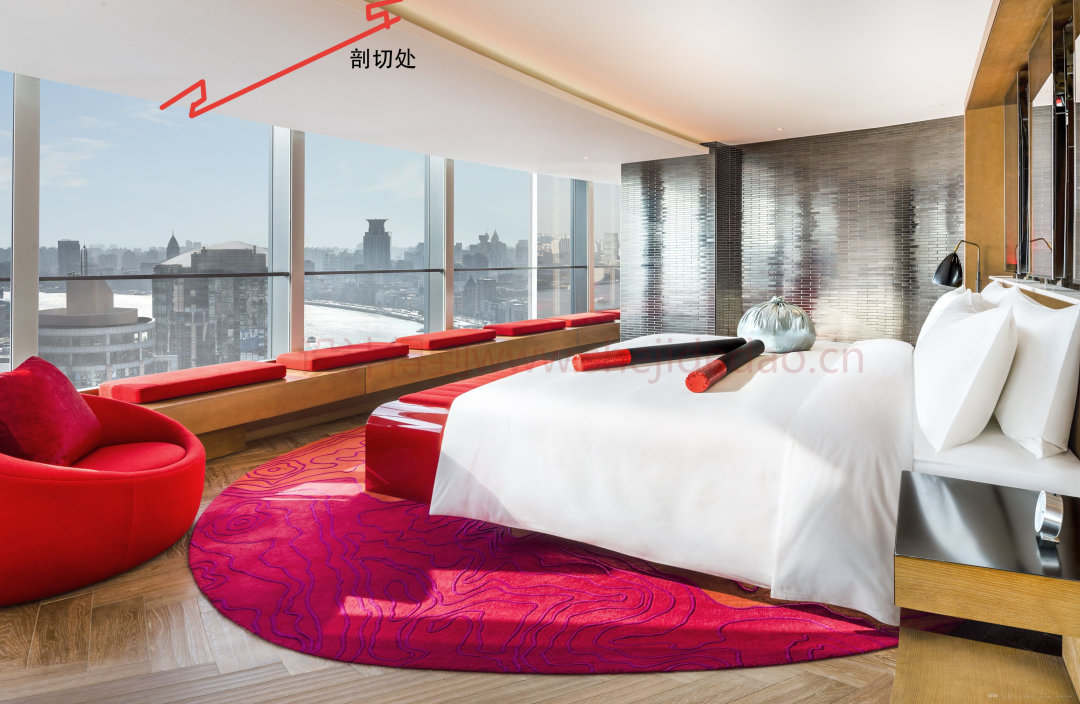

1、吊顶与幕墙收口节点图

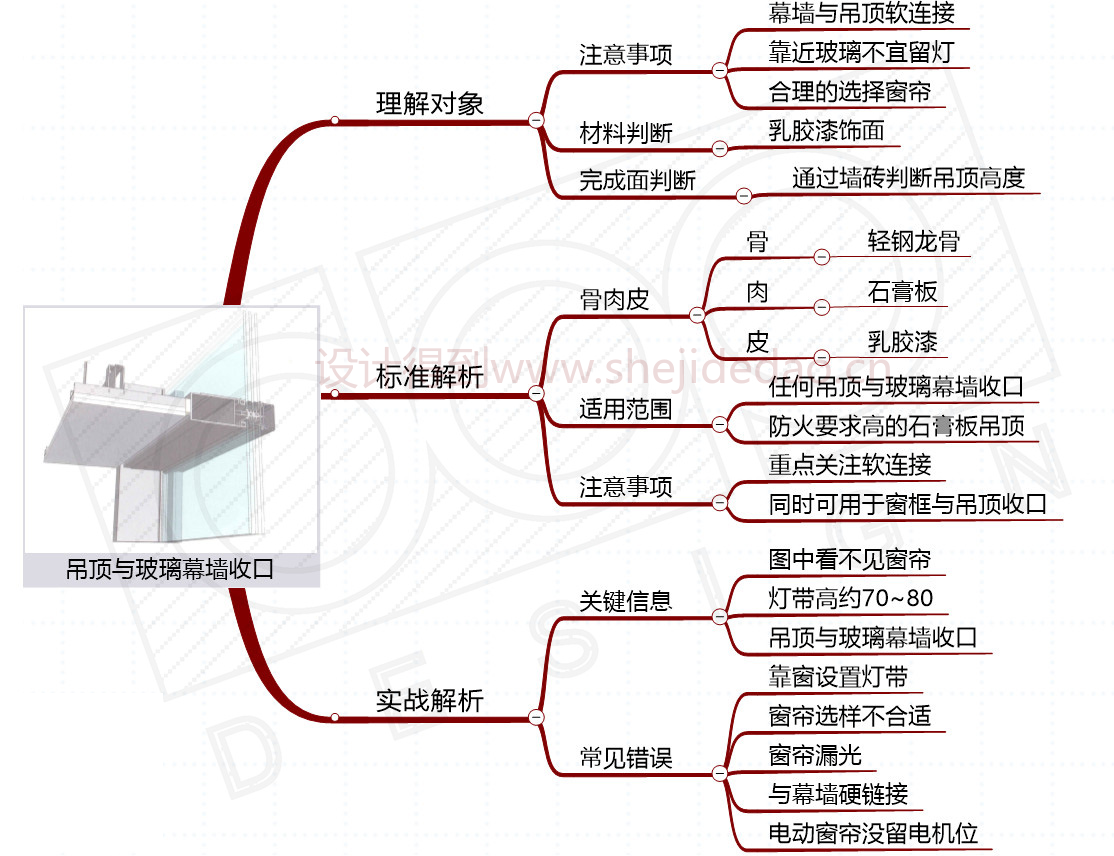

吊顶与幕墙收口节点分析如下:

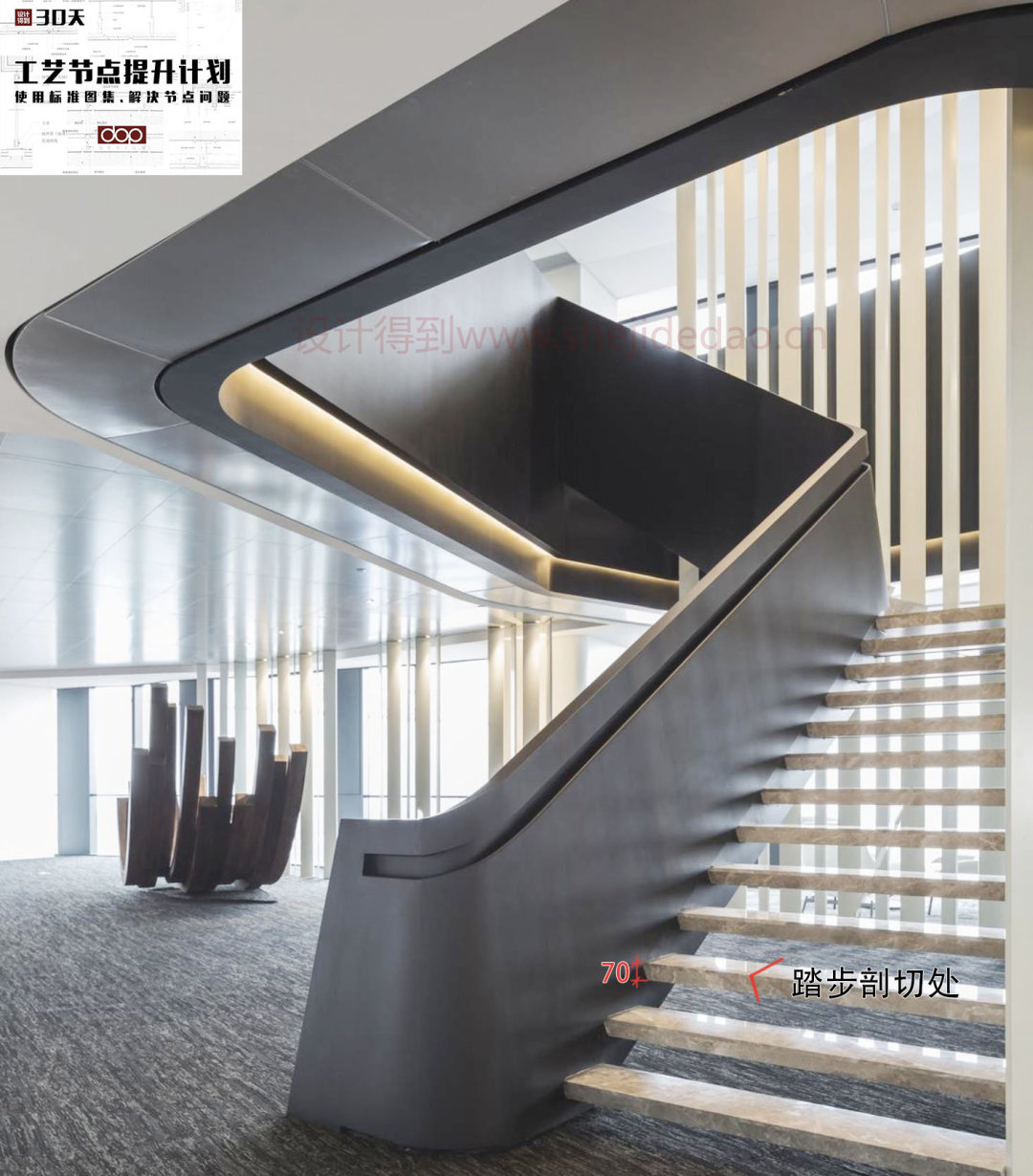

2、悬挑踏步节点图

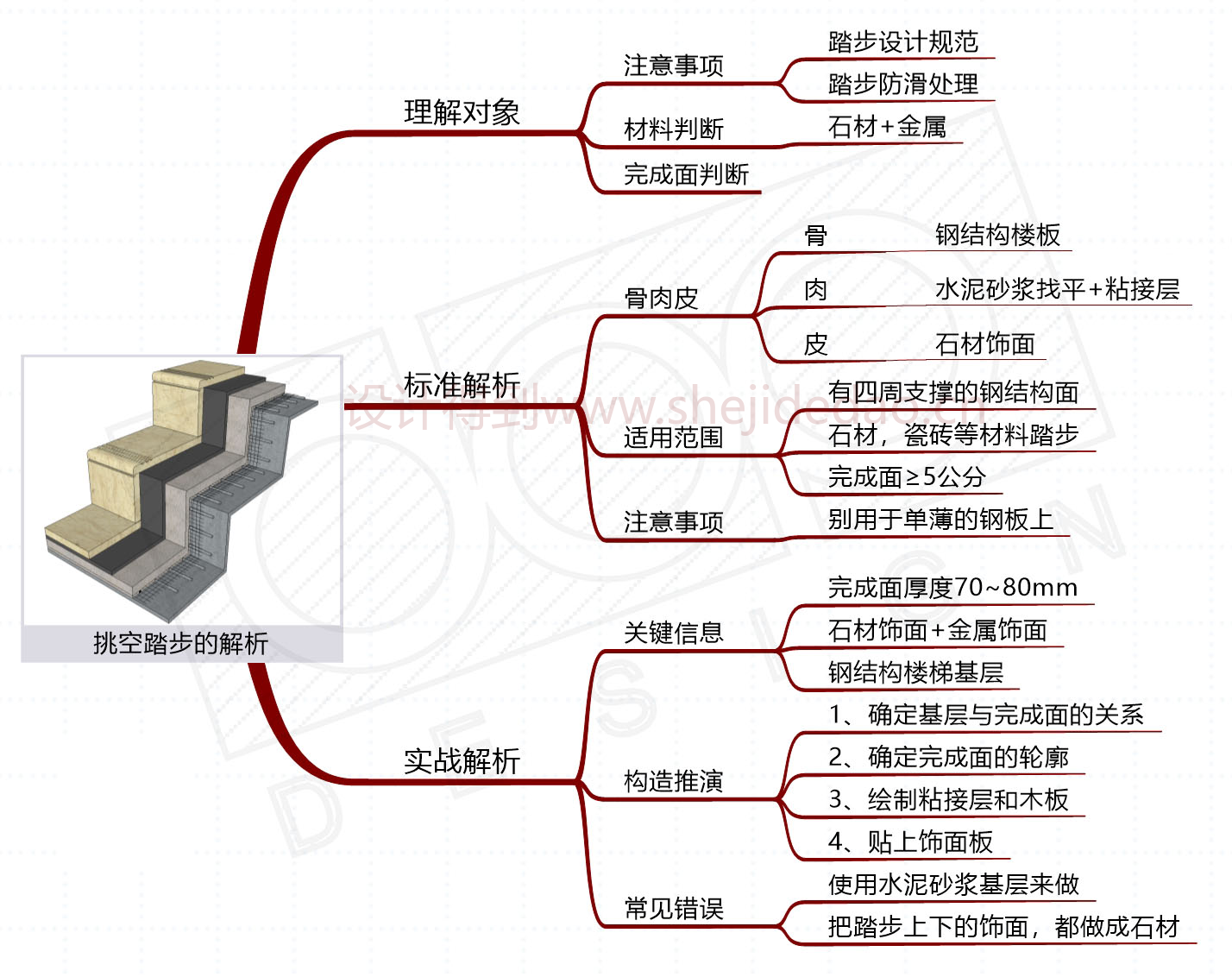

悬挑踏步节点解析,如下:

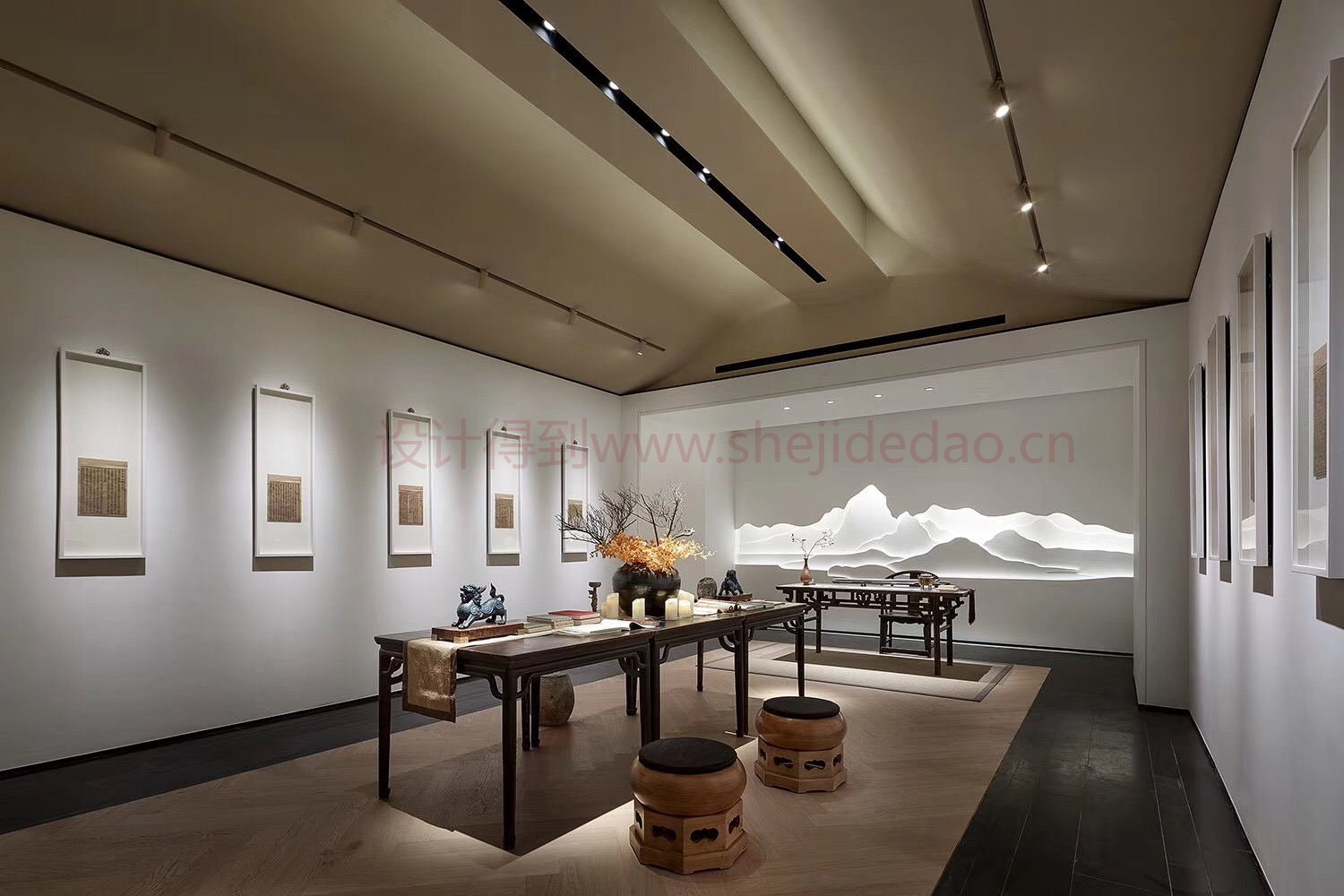

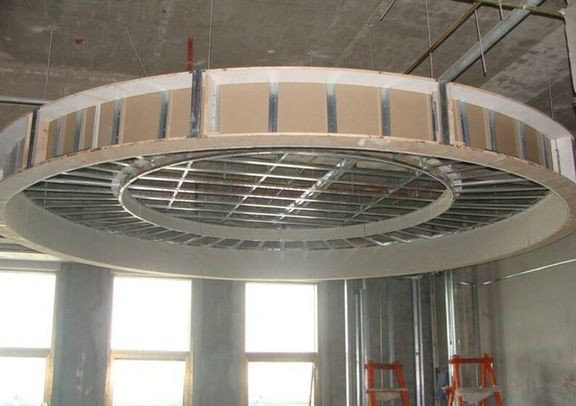

3、斜屋曲面天花节点图

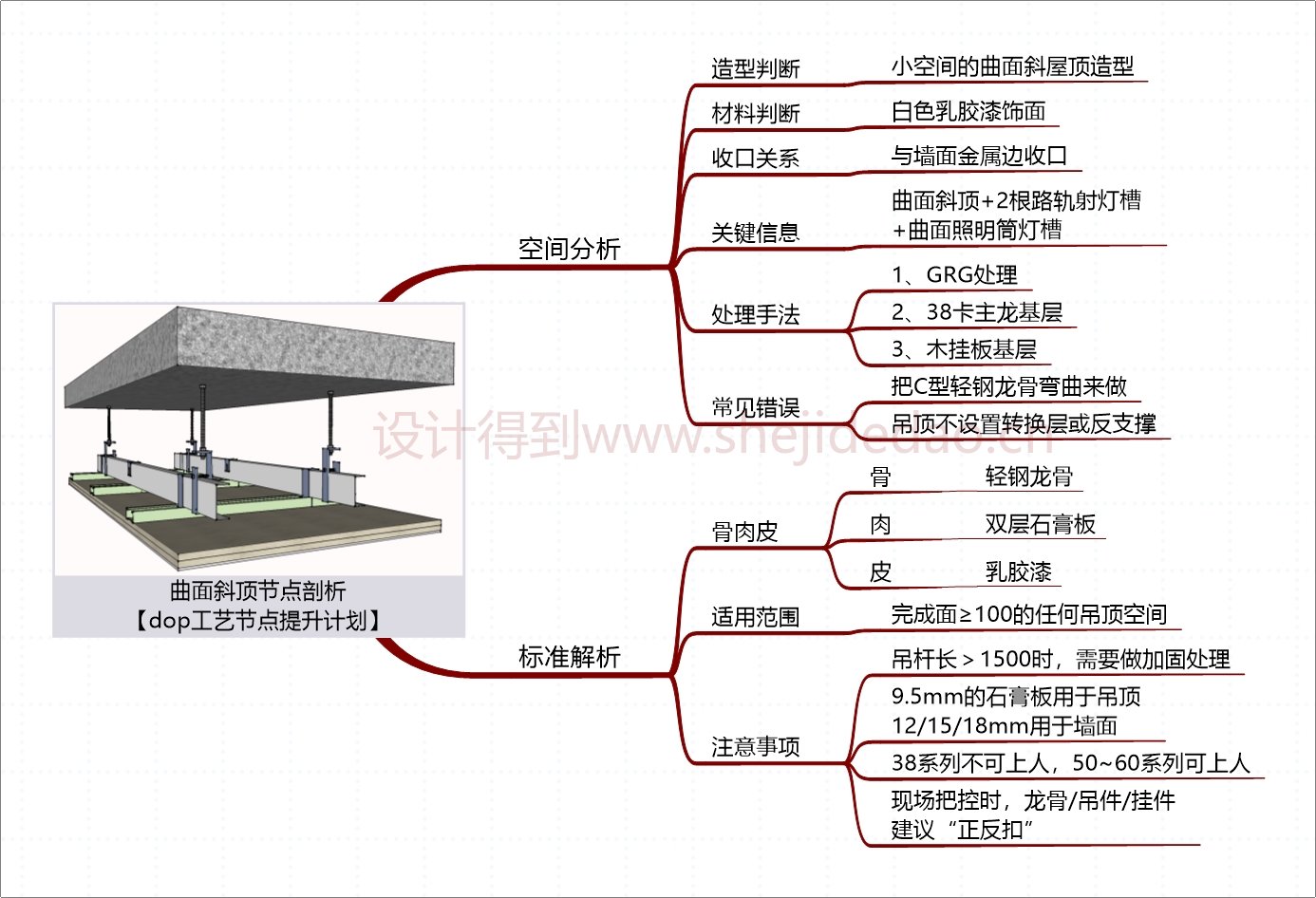

斜屋曲面天花节点解析,如下:

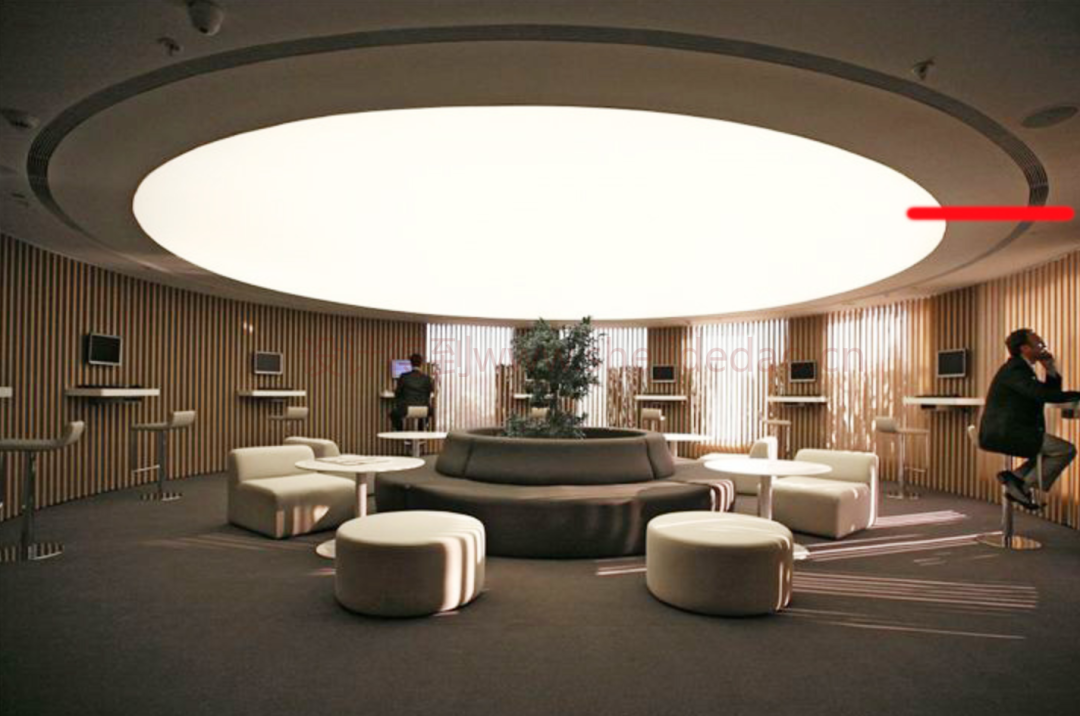

4、软膜天花节点图

软膜天花节点图解析,如下:


① 能否达到消防要求:市面上绝大多数软膜天花都能达到B1级防火要求,也有些厂家能做出A级防火等级的软膜天花,但价格比B1级贵很多。


② 规格尺度:软膜的宽幅决定了软膜最短边的长度,大多数软膜厂家生产的软膜天花宽度在3~5m,在设计软膜天花时,应考虑最短边的宽度,是否满足软膜材料的规格尺度

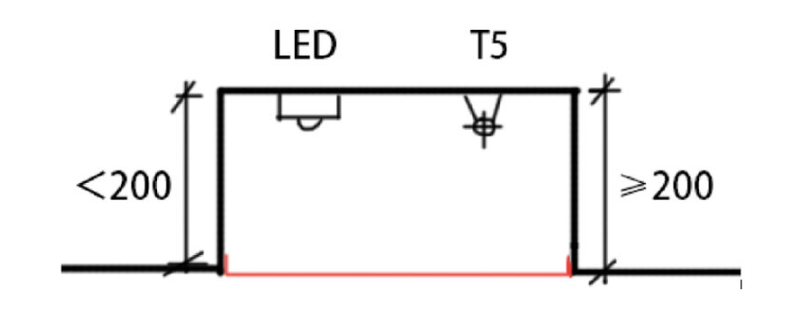

③ 灯盒预留尺寸:软膜内部应该使用冷光源,因为软膜材料怕热。若光源是采用LED灯,则建议距离<200mm;若采用日光灯光,则建议距离>200mm

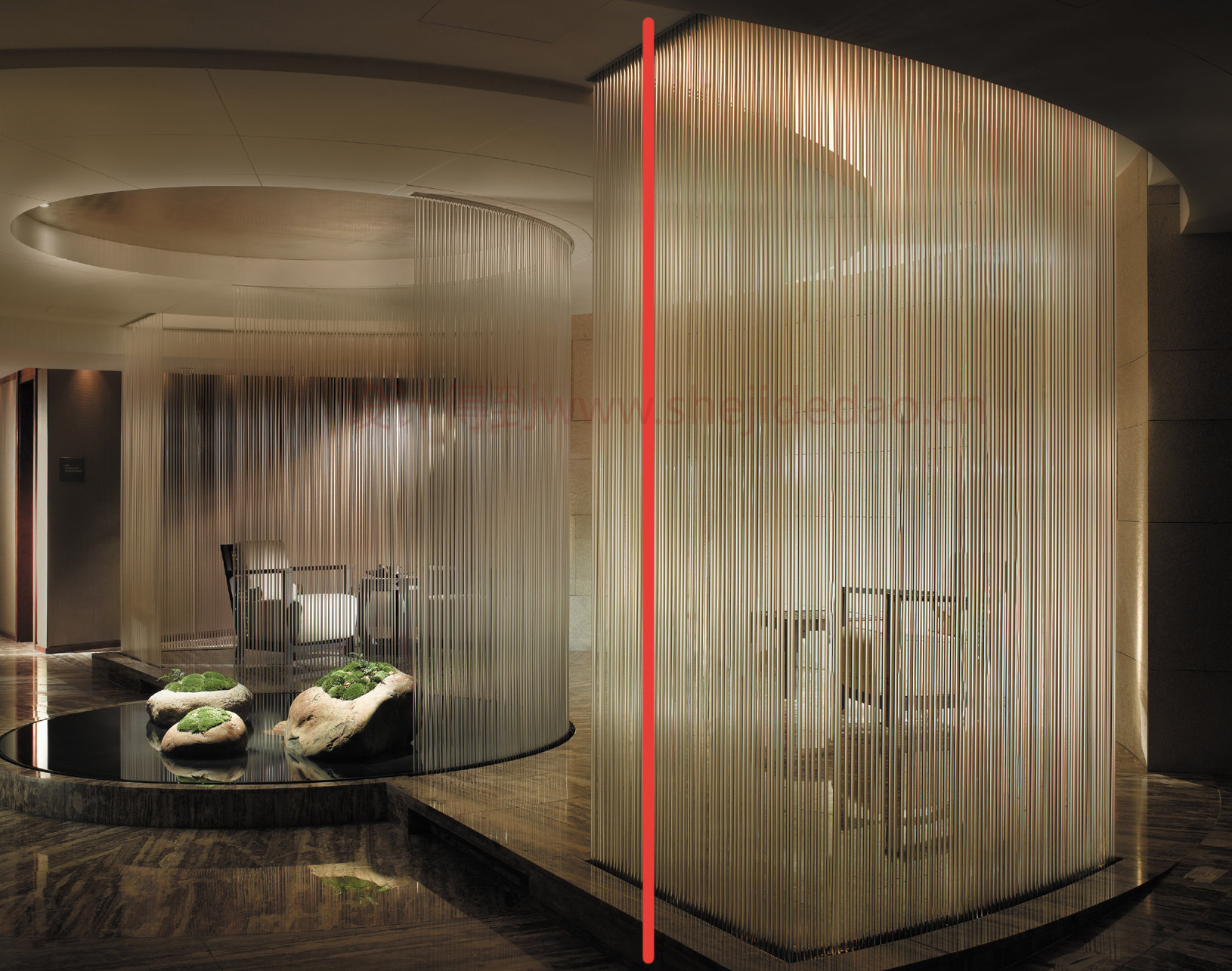

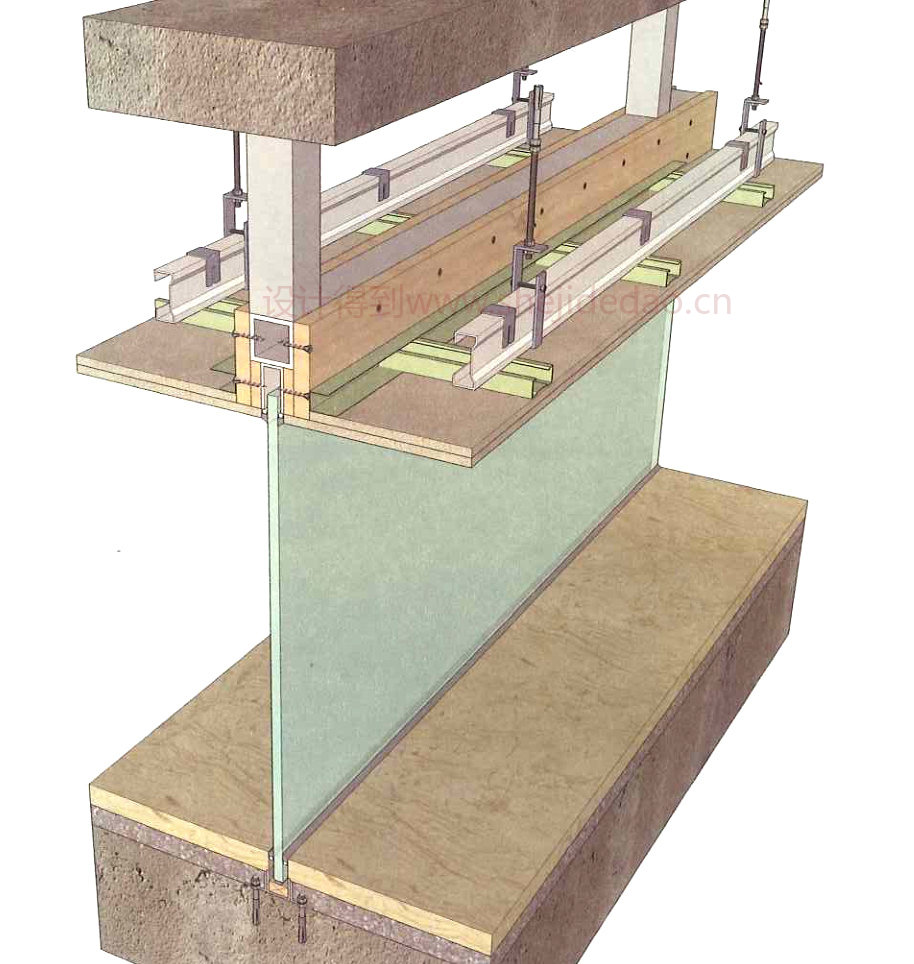

5、透光不透明“梦幻”隔断节点图

透光不透明“梦幻”隔断节点解析,如下:

① 隔断实现材质

a、通过热弯玻璃夹丝玻璃等玻璃类型来达到这样的效果;

b、若抛开特制的玻璃材质,还能通过亚克力管、玻璃管等管材,排列组合而成。


② 隔断固定方式:需要在上下预埋玻璃凹槽,然后通过橡胶垫让玻璃(或亚克力管)与钢制的凹槽呈软连接

同时,在玻璃与钢制凹槽的连接处,预留5mm的伸缩缝,保证材料在热胀冷缩时,不会挤爆玻璃。


③ 安全性:理论上来说,这种隔断只需埋入完成面10~30mm就足以保证其玻璃的安全性。

还有15种节点构造:楼梯栏板节点、玻璃推拉门节点、超高超重门节点、嵌入式浴缸节点等等,超详细的讲解都在【室内设计节点构造 抄绘手册】里,赶紧【码上入手】吧!

▲识别图片二维码,立刻掌握20类节点构造
