对异形空间或造型，小伙伴们应该也是又爱又恨吧~怎么说呢？

就是你辛辛苦苦做了一个高逼格的异形空间，模型建好，效果确认了，进入施工图阶段却一脸懵圈.....

因为不知道这些异形造型怎么在CAD图纸上表达，“甲方粑粑”又在催你交图，怎么办？

有小伙伴说了：外包出去，给深化设计师做！

嗯~也没毛病，可以解决！

那如果你就是深化设计师，又要怎么画异形图？平面系统的图纸画好后，节点图又该通过什么方式来实现呢？

别急~今天通过一个案例解决这个问题：如何画异形造型的施工图纸？

简单说起来主要分成下面几个步骤：

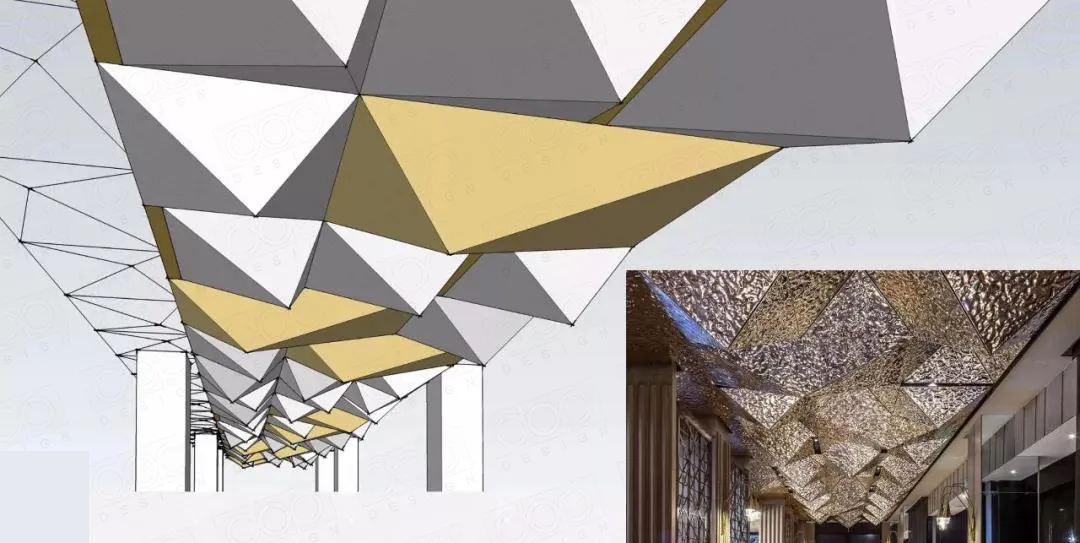

△多边形空间设计案例（上瑞元筑设计）

拿到这样的设计造型后，先通过平面图和效果图，找到造型分割与平面家具（点位）的对应关系。

如下图所示：

△找到效果图与平面家具的对应关系

△通过图纸还原出大的分割关系

找到天花造型与平面布置的位置对应关系后，寻找这种造型的模数关系。

这里会遇到2种情况：容易找到造型模数关系的和造型模数关系不好找或压根就不存在的。

这种一眼就能看出造型模数关系的空间案例很多，还以上述空间为例。

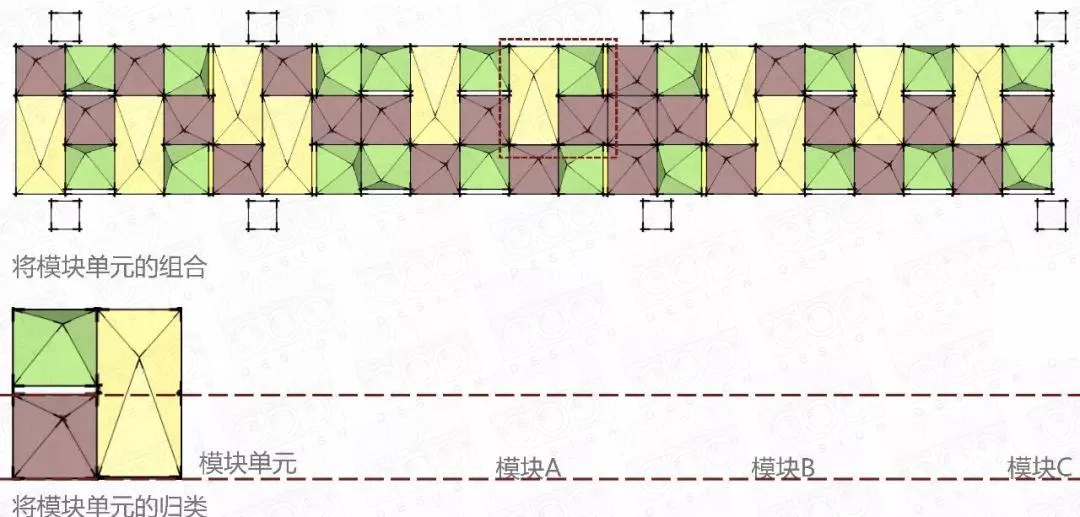

我们可以简单的把它拆解成几个立体构成的元素或组块来看待，如下图：

找到这几种典型的设计组块后，就相当于有了属性信息：规格、尺寸等，把它们编号或单独放在图纸旁边，用于检索。

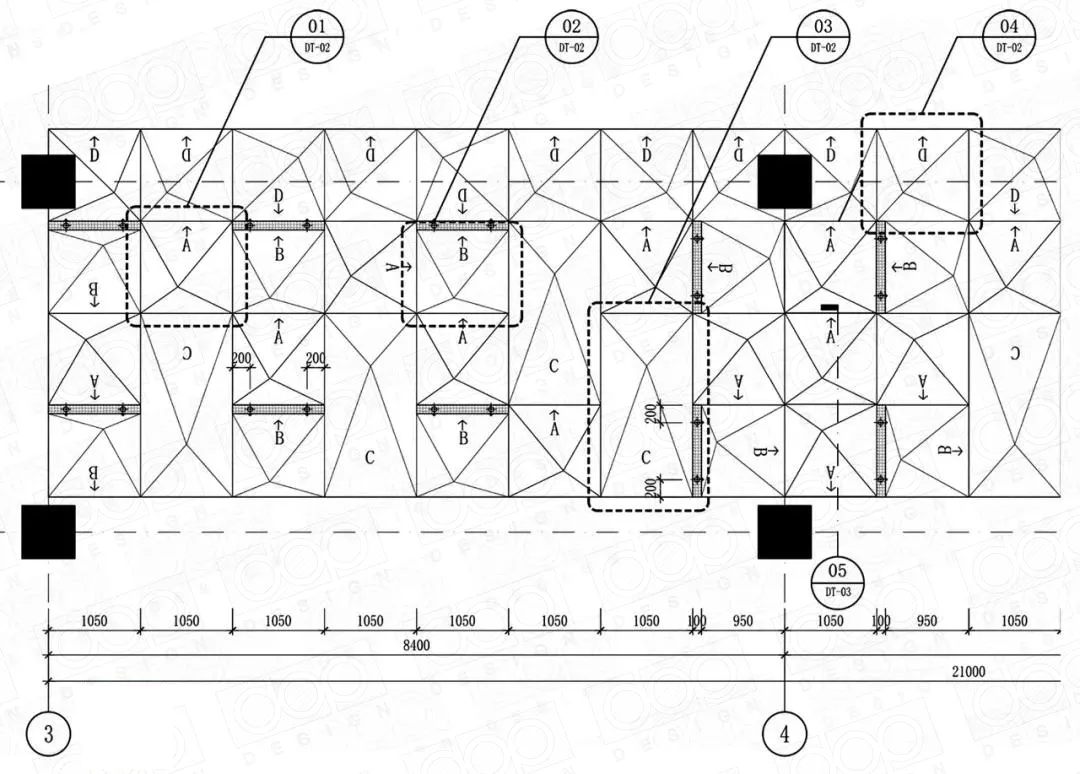

然后把这些单独的组块，挨个填回已经绘制好的天花图框架中，就得到下面这样的图：

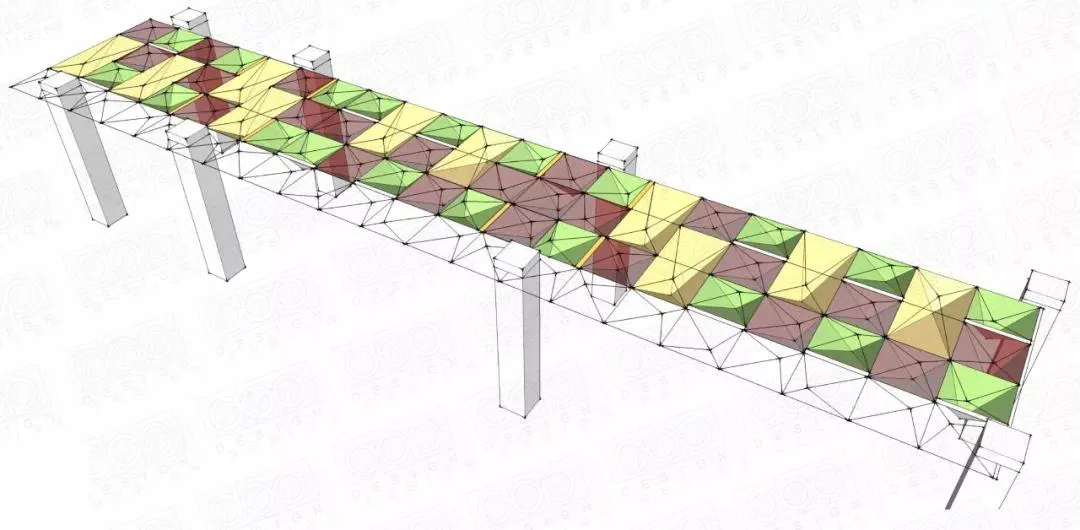

为了便于理解和后期的设计推敲，可以借用三维模型工具（如：SU）来模拟顶面造型设计，像下面这样的：

对于不好判断规律的造型，或压根就没有规律可循的造型，可以采用“网格法”来实现。

网格法操作流程：绘制异形平面定位图→通过模型定义各点位标高信息→画出CAD平面投影图→标注所有点位标高信息→做轴测示意图→完成平面体系。

这部分具体的讲解，在《施工图设计师实战-进阶班（L2）》都有详细讲解，小伙伴们可以深入学习下~

有了三维推敲图纸，就算是拿到了需要绘制天花图的所有信息了，接下来把三维模型导出，画施工图就可以了。

△导出三维模型，绘制施工图

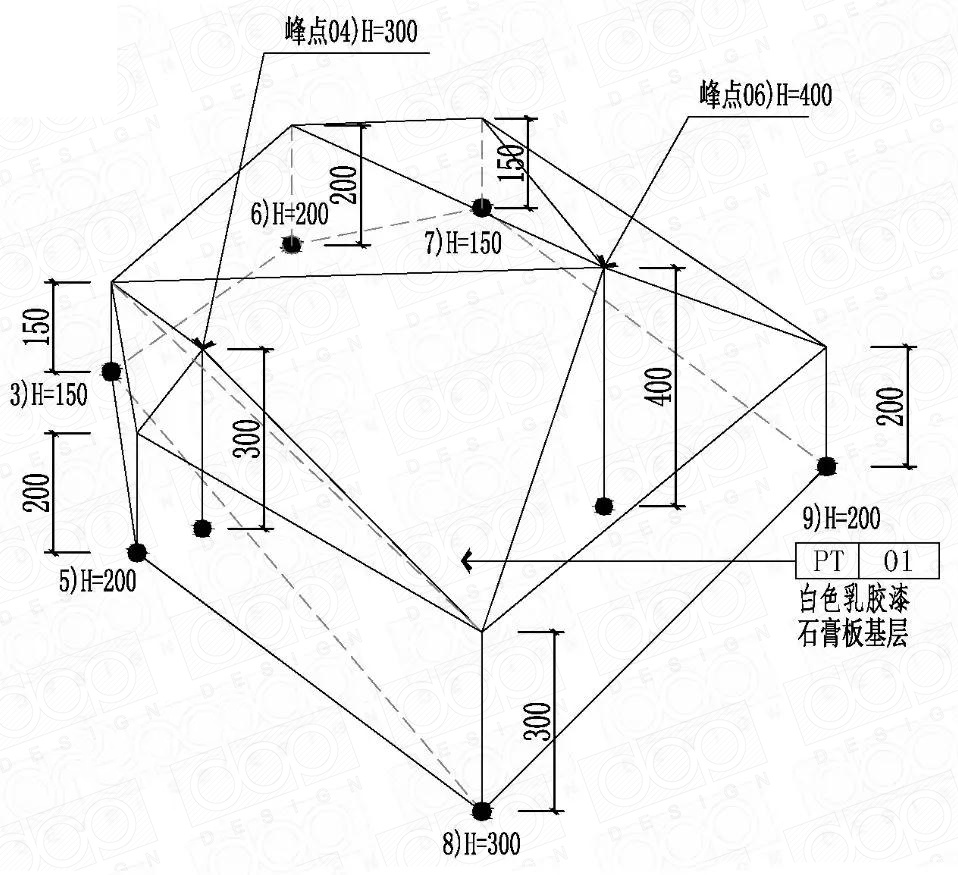

△节点标高轴测示意图

在这些图纸完成后，给出解读这些节点标高信息的轴测示意图，就完成了整个多边形异形吊顶的平面体系绘图工作。

你看，这样拆解下来，你会发现其实画出这样看似复杂，一开始不知道从哪儿下手的图纸，其实并没有你想像中的那么难。

对于异形空间或造型，还有几个点：异形造型的节点图纸怎么表达？没法用网格法画图时，怎么办？立面异形造型在图纸上如何绘制？......

这些内容都可以在《dop施工图内训营4.0》进行学习~
