关于暗门,这4个坑几乎每个设计师都会踩

 > 修改于2022-10-13 阅读 382
更多

本期内容主要分为三大板块:


1、暗门会被用在什么场合:定义我们指的暗门是什么


2、暗门的构造做法大解析:一个方法论,理解主流暗门的构造关系。


3、暗门设计时的常见问题:4 个暗门设计时的常见质量问题,用我踩过的坑,帮你加速成长。

你需要知道哪些暗门知识?


1、我们说的暗门是什么?

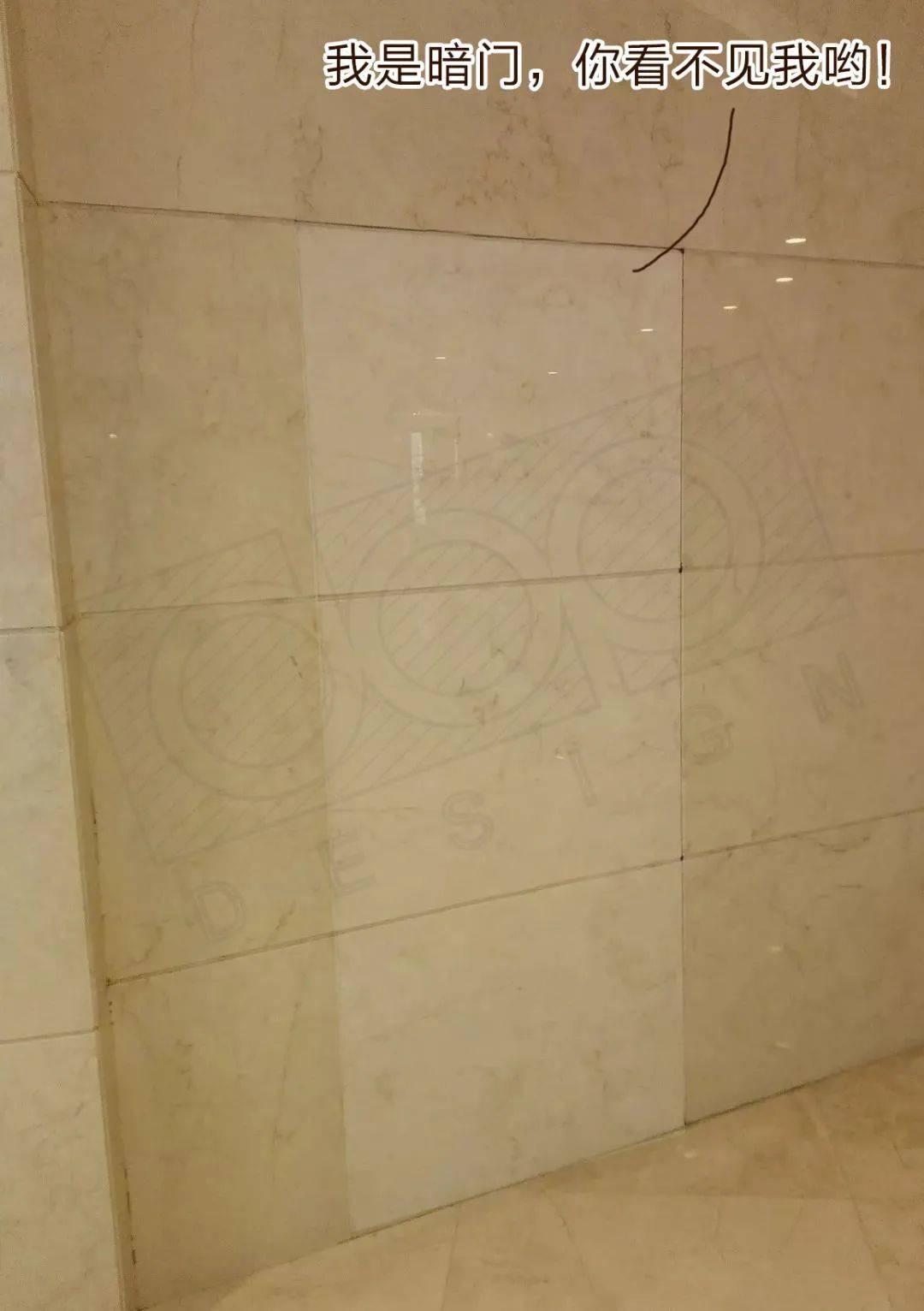

在正常情况下,与周边环境融为一体,起到隐藏和遮蔽作用,而使用时可以轻松开启的构件,我们称为暗门

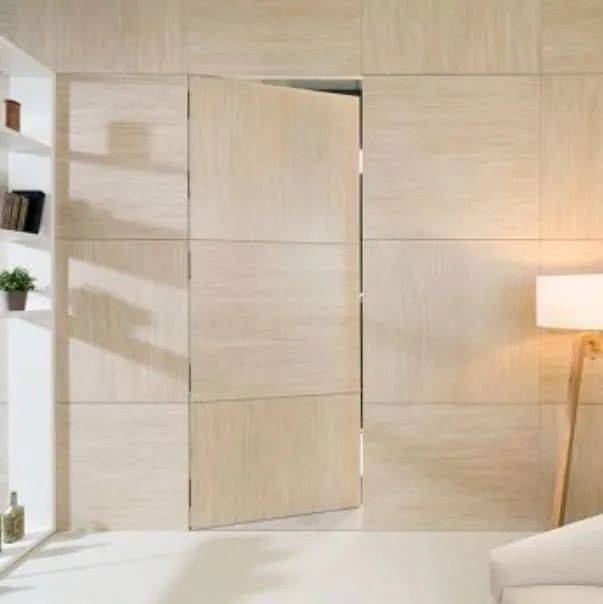

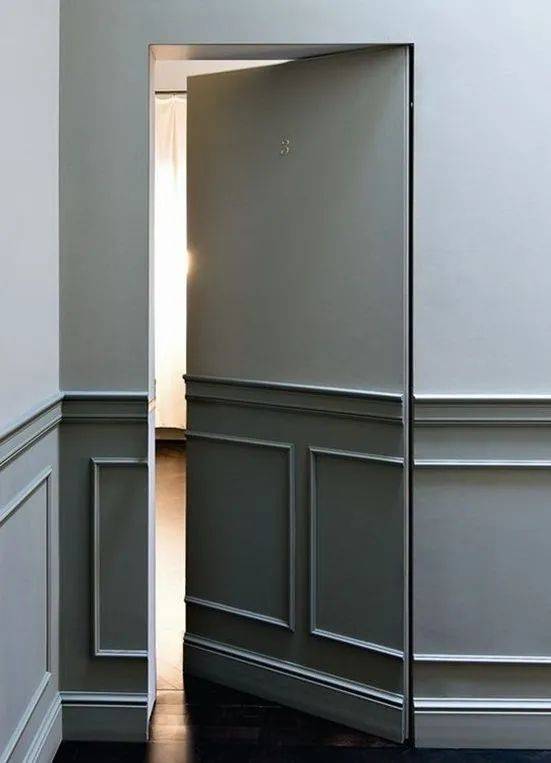

按照这个定义,很多设计师首先都会想到一些千奇百怪的暗门,如下面这样的形式:

dop百变空间↑


但是,我们今天提到的暗门要正常很多,因为暗门的原理都一样,我们先把最常见的暗门原理理解了,基础打好后,再回过头来看上图所示的这些机关暗门,应该就比较容易看懂了。


因此,我们今天讨论的暗门是以墙面的平开暗门为主。如:消火栓的暗门,墙面饰面板的暗门等。


2、设计师为什么要学习暗门知识?


在咱们设计实战专栏,当我们学习一个知识时,都应该有几个理由驱动我们去学习,比如这次,如果不懂暗门的知识,你可能会遇到下面这些问题:


● 不理解哪些材质的墙面可以设立暗门?

● 自己设计的暗门不知道能不能实现?

● 不知道暗门的构造和尺寸,造成暗门开关不顺畅?

● 不知道暗门设计时的注意事项,造成后期出现质量通病,影响整体设计效果。


而本期的目的就是解决以上问题。


暗门的构造大解析


在理解暗门的构造之前,我们先明确几点常识:


● 用于消防疏散的防火门是不能做暗门的;


● 通常情况下,消火栓的暗门饰面材料是不建议用易燃,且不耐高温的材料做的。如:玻璃,软包等。


● 消火栓规范规定,消火栓暗门开启角度不能<160°。


1、暗门的底层规律解读


在经过门五金和装饰门知识的学习,我们已经知道了门的开启主要由一侧装合页或者两侧装天地轴来实现。

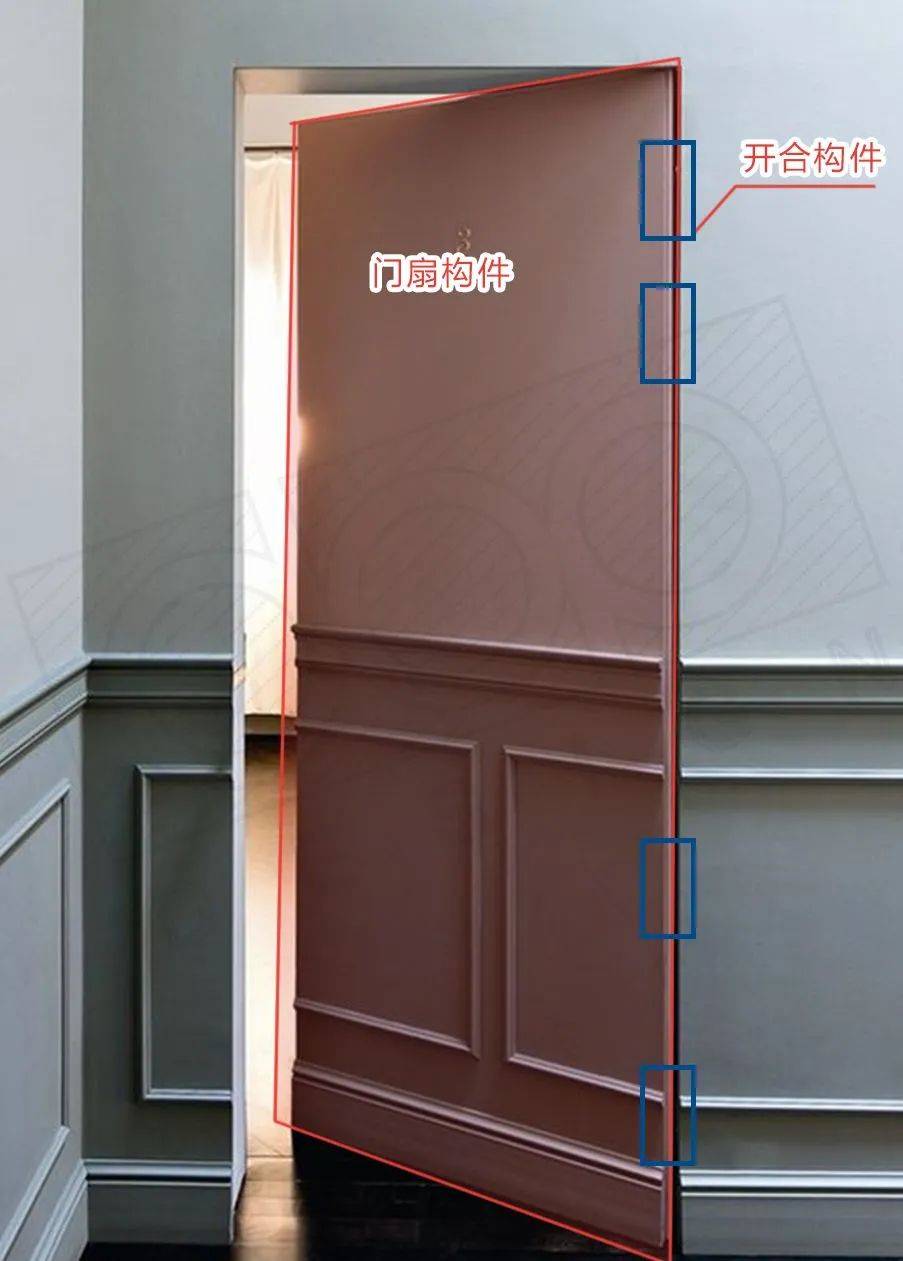

根据这个原理,我们在理解暗门时,其实可以把它拆分成“门扇+开合构件”来理解。

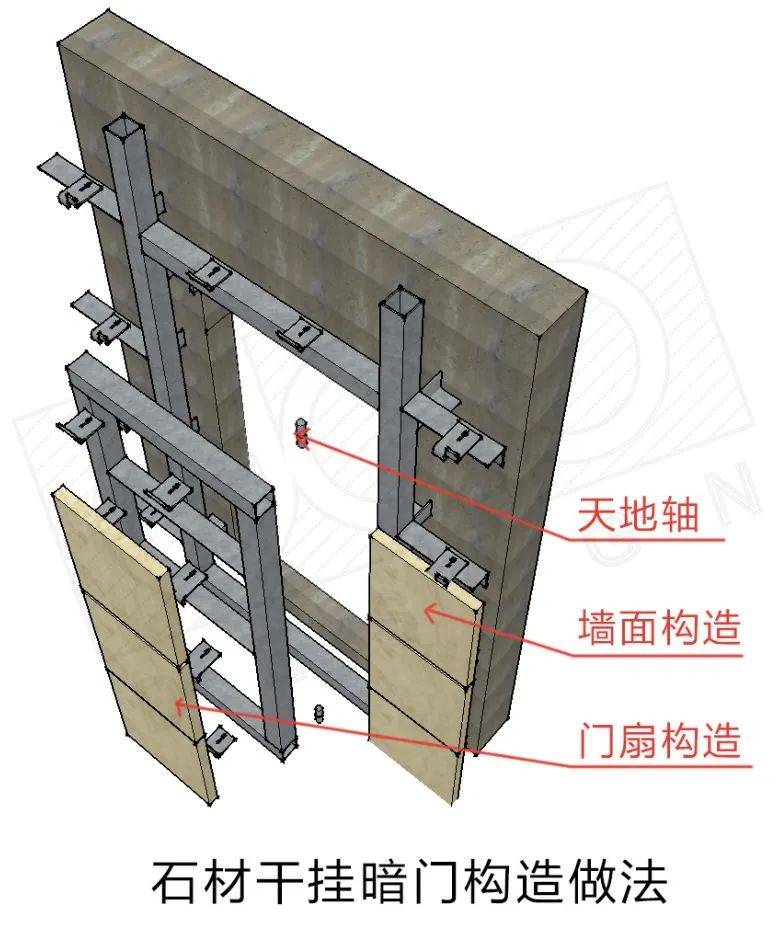

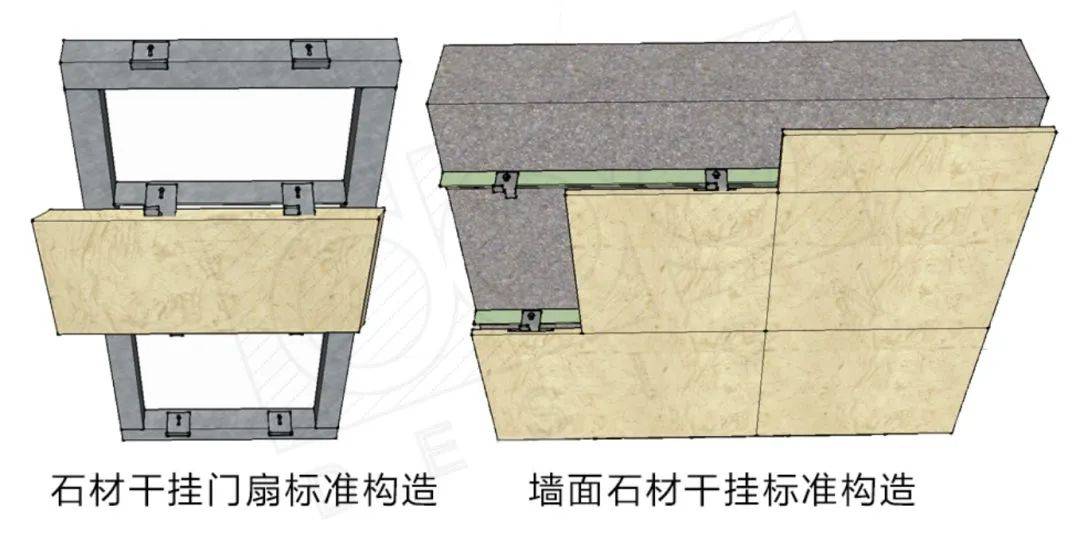

如上图所示,以石材干挂为例,它的门扇部分其实就是周边墙面做法的延伸,周边材料是用什么构造做,暗门扇就用什么构造做。


理解暗门门扇与周边构造的关系后,剩下的仅仅只是把门扇与周边部位通过开合构件连接起来即可。


而开合构件部分主要有两种形式:

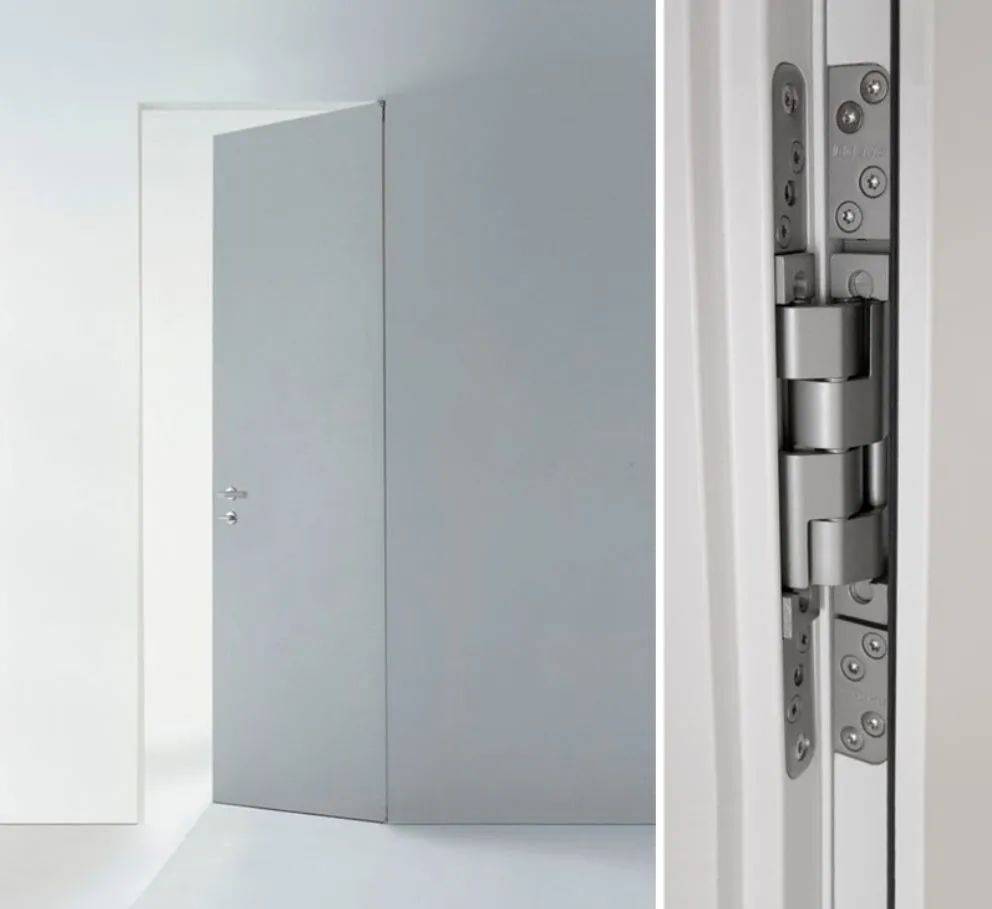

a、是通过合页来实现开合设置:

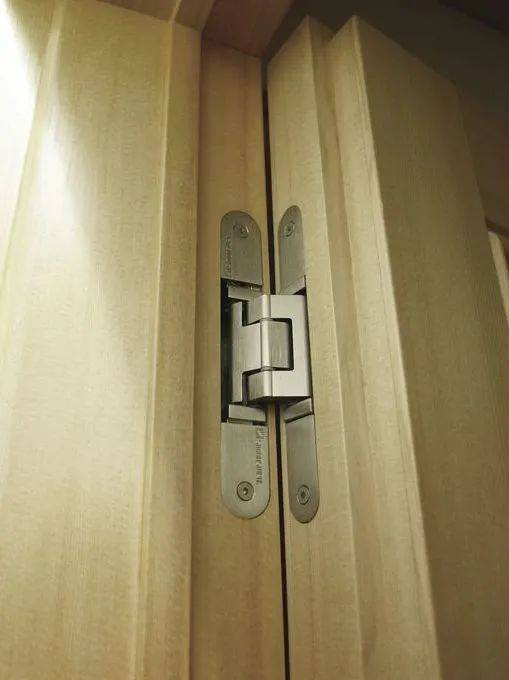

通过装配暗合页+木基层来让门达到隐形效果的处理方式;


优点:

安装成本低,易于施工,安全稳固,可开启角度大。


缺点:

所承载的门扇重量轻。

基于以上特点:

它是在内装中使用最广泛的暗门处理方式,没有之一;


它适用于暗门的载重较轻的情况,如,木饰面暗门,乳胶漆暗门,金属饰面暗门等。


木饰面暗门装饰为例,它的具体做法如下:

PS:观察时,请按照我们说到的把门扇和开合构件分开进行观察。

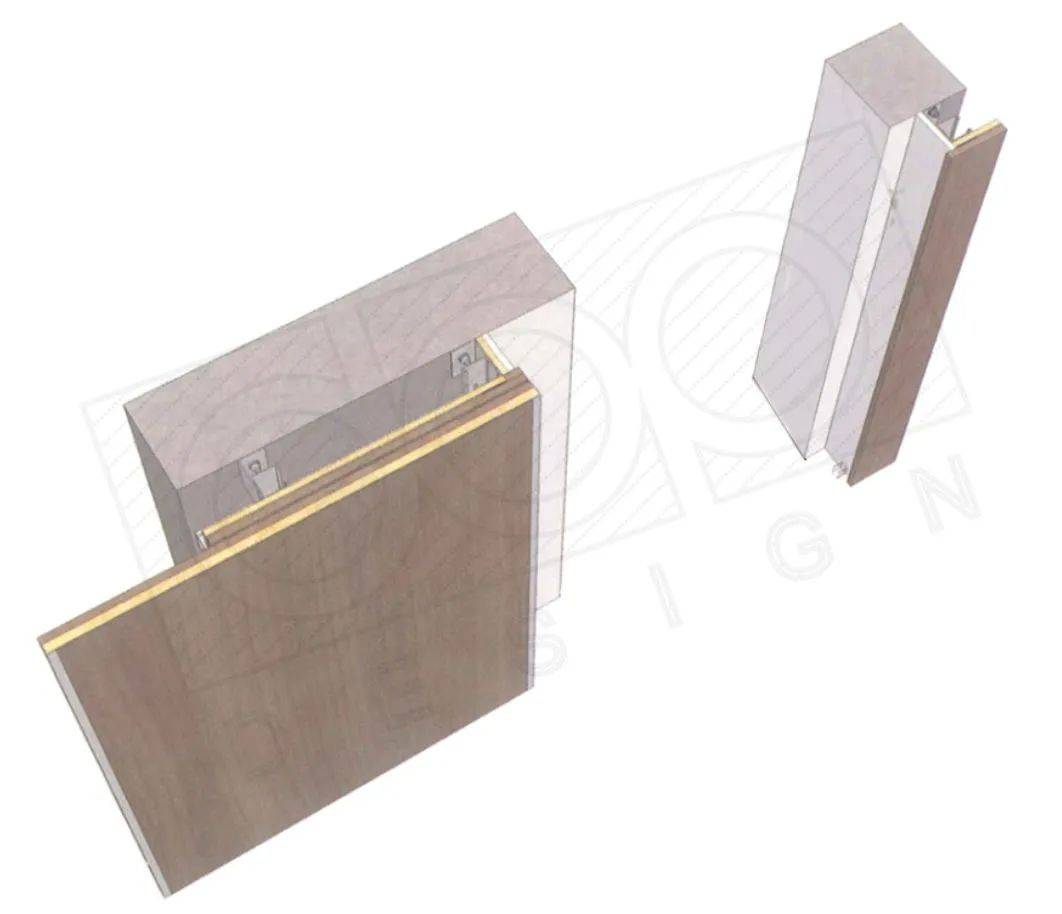

暗合页暗门构造做法↑


另一种做法是通过天地轴+钢架基层来对暗门进行开合:


它是使用我们之前提到的需焊接的天地轴来对门扇进行开合作用。


优点:

承受荷载大,材料成本低,性能稳定。

缺点:

安装麻烦,可开启角度小,开启不便。


基于以上特点:

这种方式主要针对重型饰面材料为暗门时所采用的措施。也就是说,不能用合页来做暗门时,才会考虑到用天地轴来做。

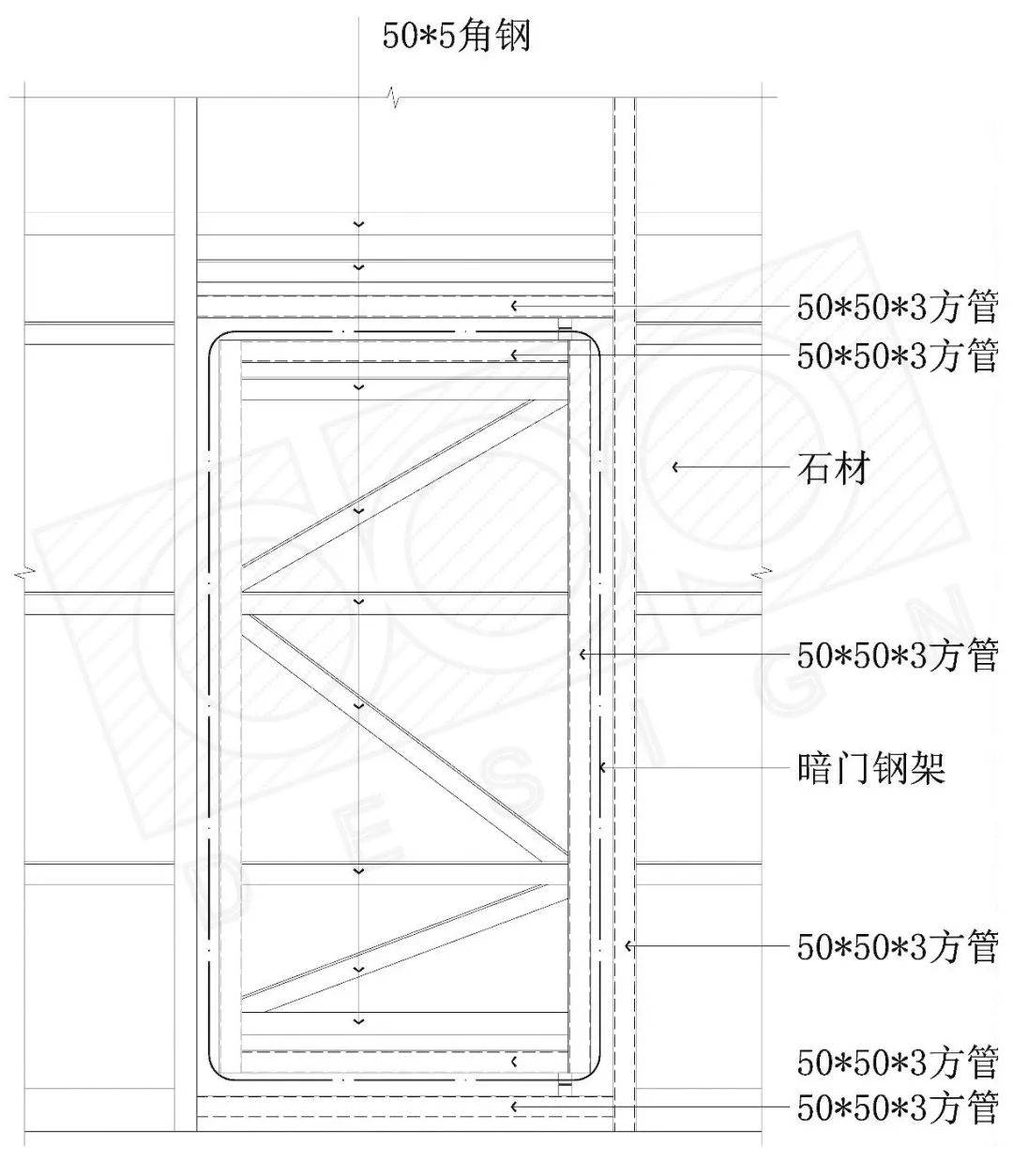

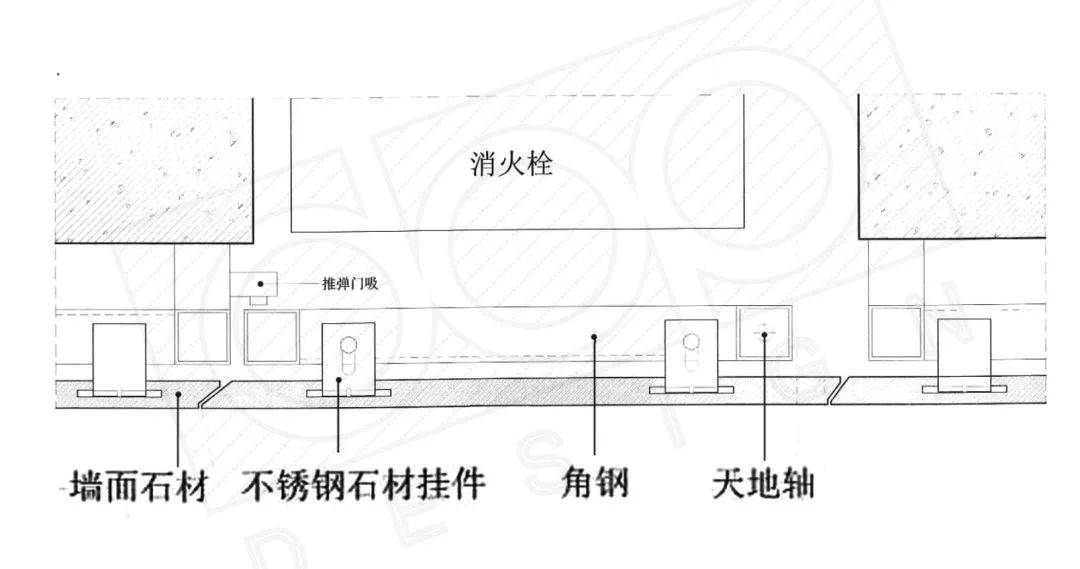

石材暗门为例,它的具体做法如下:

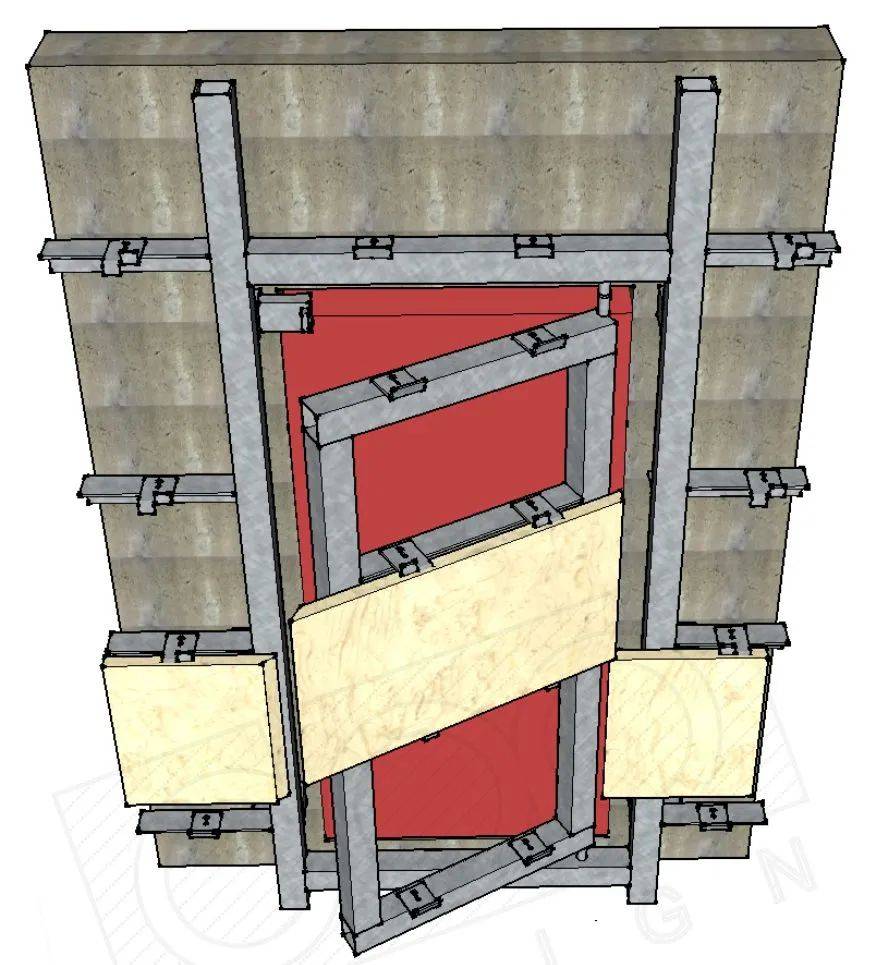

由上图我们可以看出:


1、门开启的角度大小是由轴心的居中程度来决定的,轴心越居中,暗门可开启角度越大。


2、在纯石材暗门饰面的情况下,没有拉手,想开门只能在反方向往里推,如下图所示:

最常规的两种暗门固定形式介绍完了,根据上面的这些原理(门扇+开合构件),我们可以推导出更多材质的暗门构造方式,比如金属饰面暗门,玻璃饰面暗门,乳胶漆饰面暗门等等。

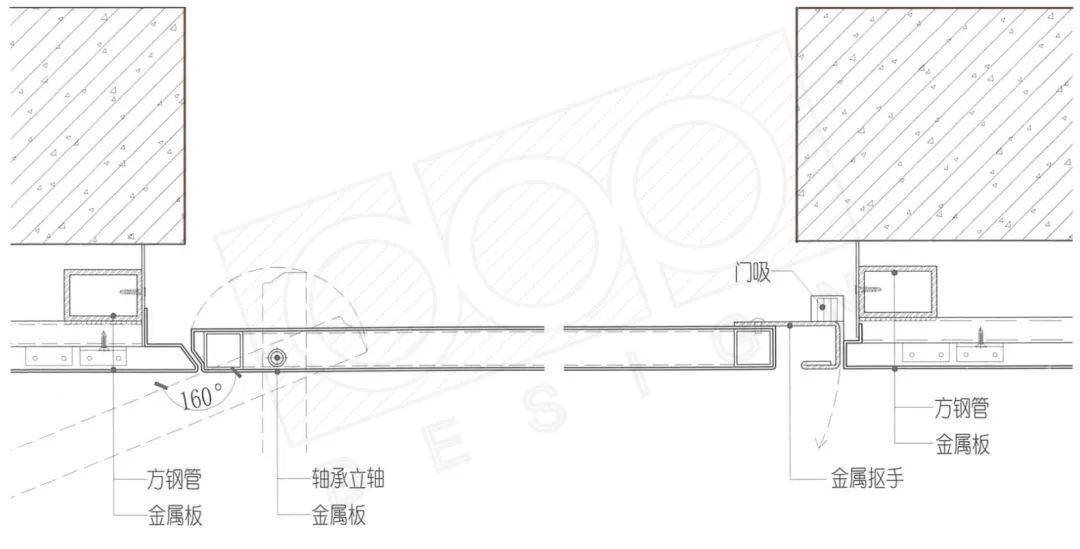

这里列举一个金属暗门的案例,让我们来看看学完上面的内容后,应该怎么举一反三的去应用。



暗门的常见质量诟病


构造说完,我们再来深挖一下关于暗门的设计知识。在我们完成暗门设计后,现场施工时,很容易碰到下面 4 种情况,给后期的暗门使用留下隐患。


1、暗门开关不自如


要么关上很难打开,要么关上后,自动张开,留出缝隙,露出内部构造。

分析:

Q:暗门关上后,又自动张开一条小缝隙;

A:这种情况,最大的可能是因为选用的天地轴或者合页质量不过硬,造成在静止状态下的滑动,因此,在一些高标准项目深化时,都会在暗门的内部做一个推弹门吸,来保证暗门关上后的密闭性。


2、暗门的隐蔽效果不好:人们一眼就能看出这里有暗门。


分析:

A:除开贴着标示牌以外,隐蔽性不好有两种情况,


一是因为暗门饰面材质的色差和纹理导致的;

针对这种情况,应当在施工之前,要求材料厂家以及施工队伍严格按照施工排版图的编号,对材料进行先预排再施工,从根上杜绝材质色差和不对纹的情况发生。

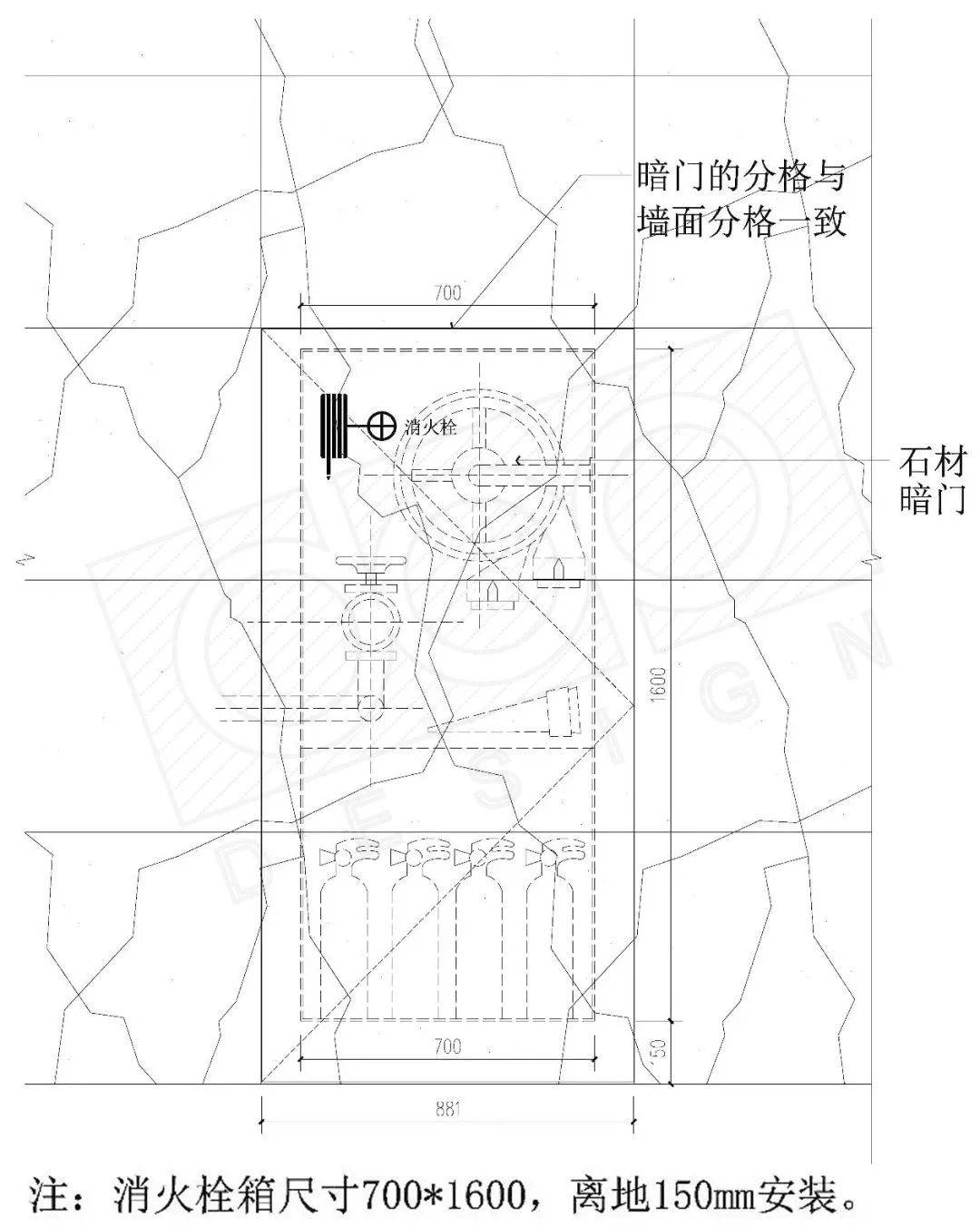

二是因为暗门的缝隙分割与周边材质不一致而造成,如下图所示:

管井门与石材排版分缝冲突↑


这种情况最常发生在石材暗门上,如上图所示,周边都为工字缝,而暗门的排版分析与周边分缝不连续。


针对这种情况,最好的解决方式就是在暗门的材料排版时,要多考虑它与周边材料的关系,不要把它单独拎出来排版下单;


并在无法避免分缝时,应提醒方案设计师该位置可能出现分缝冲突,让大家一起平摊风险。


3、暗门周边材料容易出现起翘等质量问题


分析:

A:这种情况最常出现在壁纸,布艺等裱糊材料的暗门上,而且很难规避,只能采取以下手段进行合理优化。

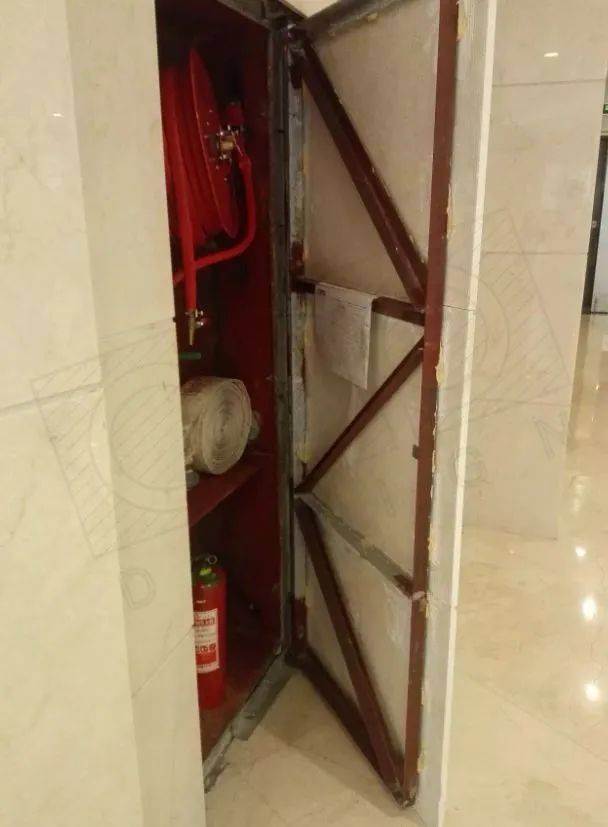

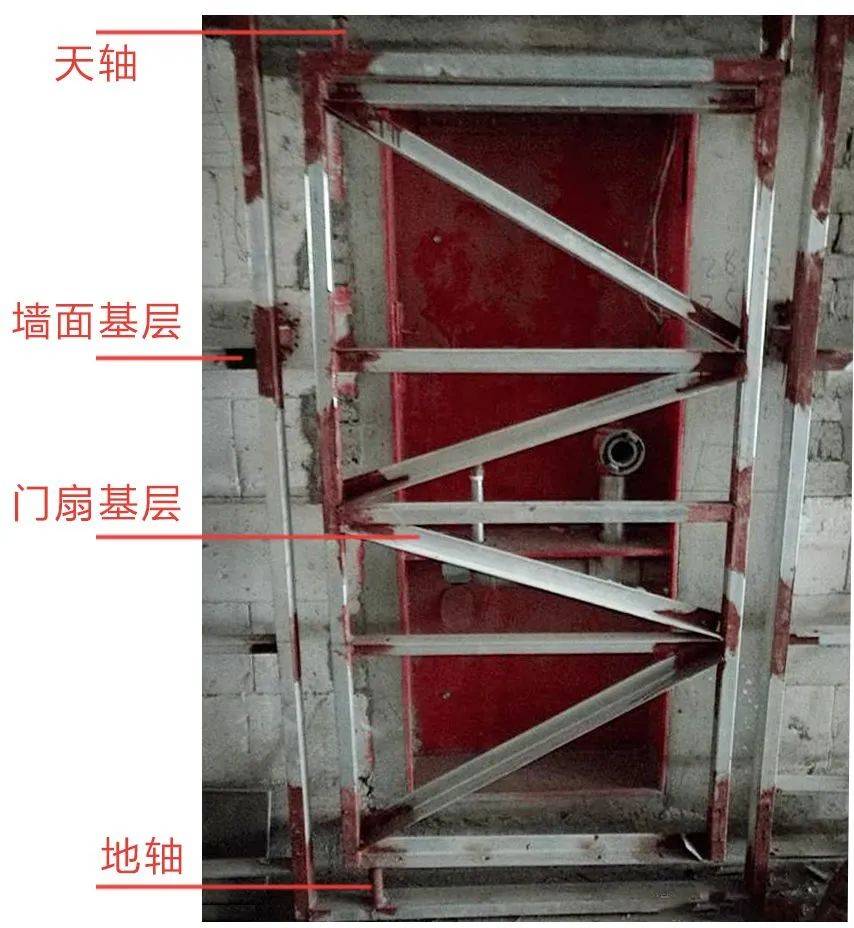

4、钢架暗门背后不进行饰面处理


暗门开启后,可见到背后的钢架

分析:

A:很多设计师都在苦恼这个问题,自己画的暗门节点,后面明明有饰面板,但是现场却往往不会那么做,其实这也好理解,毕竟施工方是站在成本控制的角度来看,在不影响效果的情况下合理的节约了成本;


虽然暗门背后不做饰面处理也可以,但是评价一个项目是否有品质,很重要的一个参照就是通过这些看不见的细节部位来体现的。


所以,不管现场最后怎么做,但是作为设计师,我们还是应当在图纸上表现出尽可能全面的细节,并在交底时提醒施工方按照我们的要求执行。


好了,今天关于暗门的工艺构造做法的相关内容就给大家讲到这里,如果还想学习有关工艺、材料、节点等知识,欢迎直接到设计得到官网、app搜索你想要的关键词来看相关课程哦~
