能开启180°的暗门,节点图,该怎么画?

 > 修改于2023-04-28 阅读 1.1k
更多

dop设计(ID:dopdesign)原创

作者丨dop设计

编辑丨行之


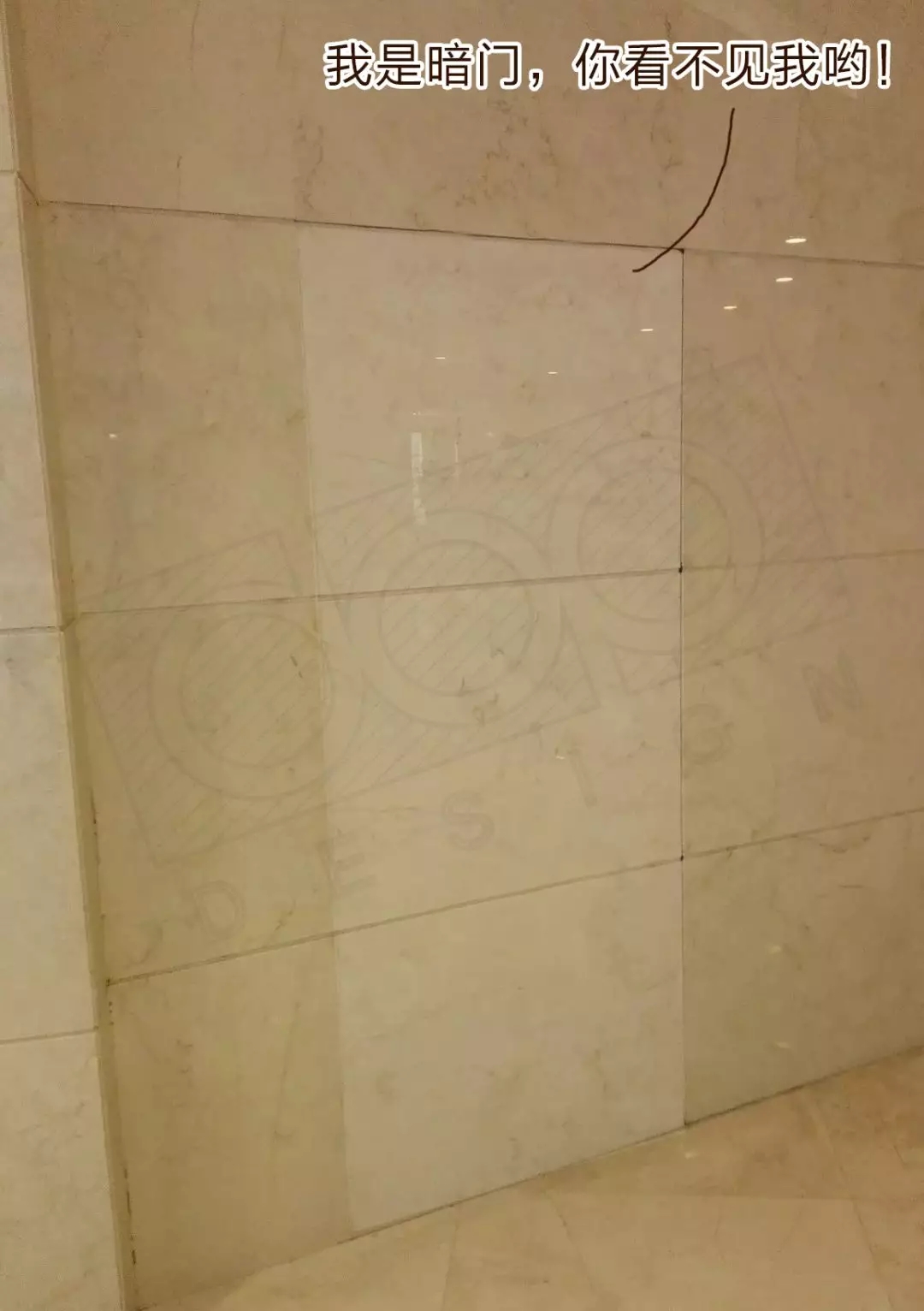

我们把能够与周边环境融为一体,起到隐藏遮蔽的作用,在使用时又可以轻松开启的构件,统称为“暗门”


今天,我们就以墙面平开的消火栓箱门为主,以下3个方面来给大家详细剖析有关“可180°开启”石材消火栓暗门工艺


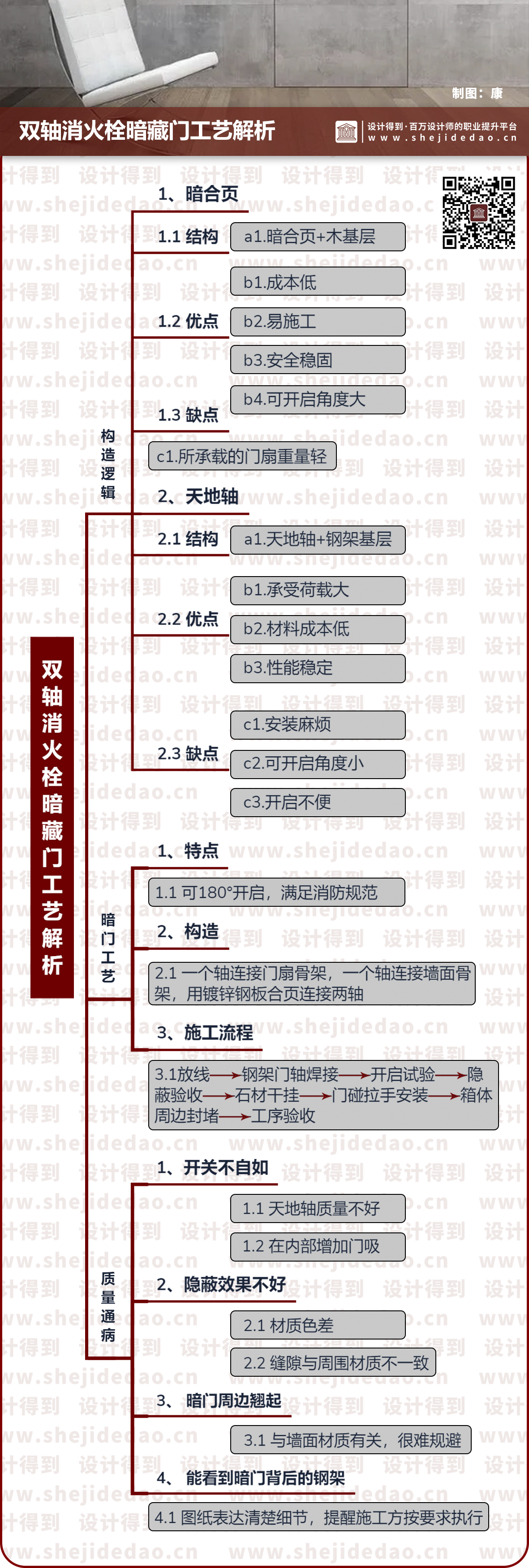

1、常见暗门构造逻辑

2、可以180°开启暗门的施工工艺

3、暗门的4种常见质量通病

ps:本文实操性强,建议先收藏、在阅读哦~




01常见暗门构造逻辑


在理解暗门的构造之前,我们先明确几点常识:


1、用于消防疏散的防火门是不能做暗门的;

2、通常情况下,消火栓的箱门饰面材料是不建议用易燃,且不耐高温的材料做的。如:玻璃,软包等。

3、消火栓规范规定,消火栓箱门开启角度不能<160°。


暗门的底层规律解读:

△门开启的逻辑示意

在解读暗门的底层规律之前,我们一定要了解门的“五金构件”,一般门的开启主要由一侧装合页或者两侧装天地轴来实现。

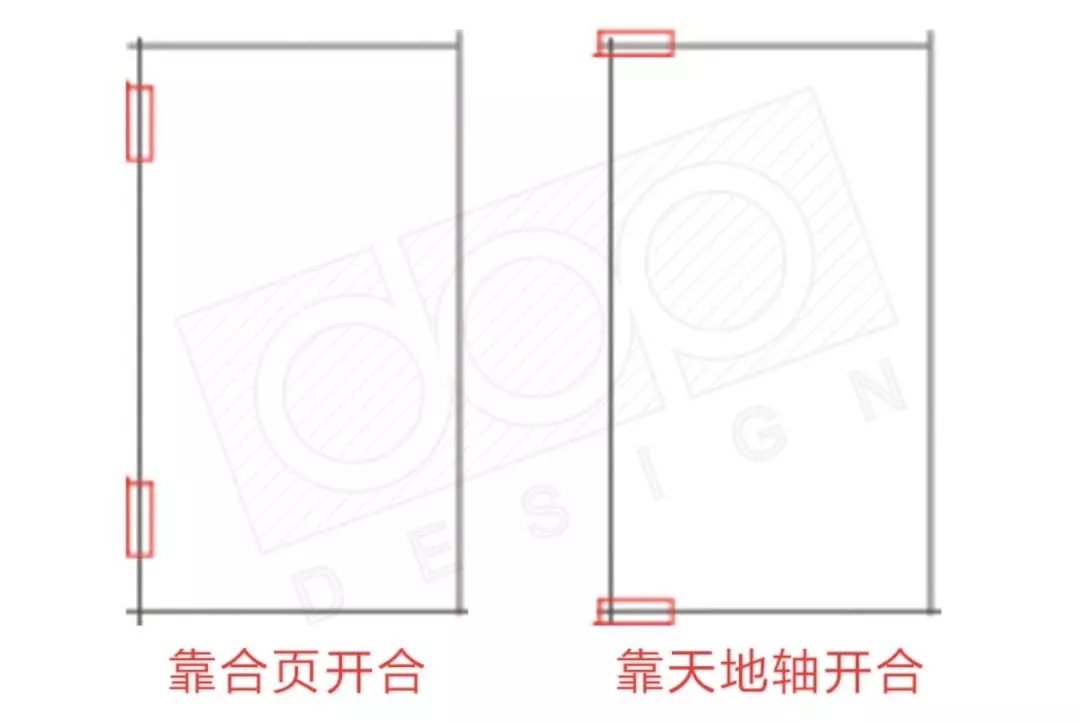

△合页的开启方式

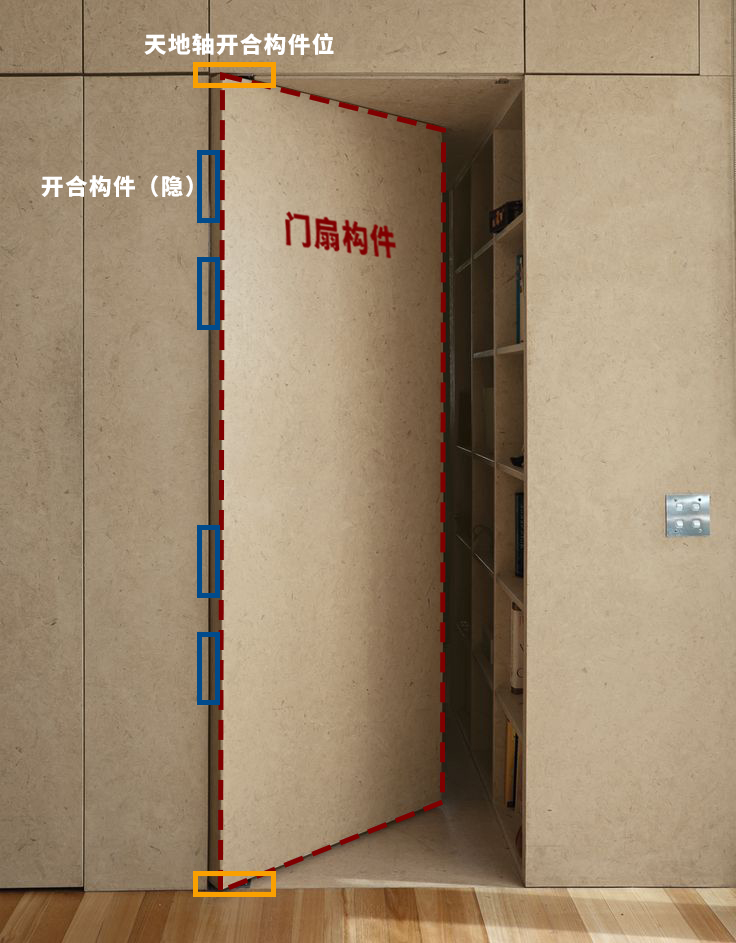

根据这个原理,我们在理解暗门时,其实可以把它拆分成“门扇+开合构件”来理解。

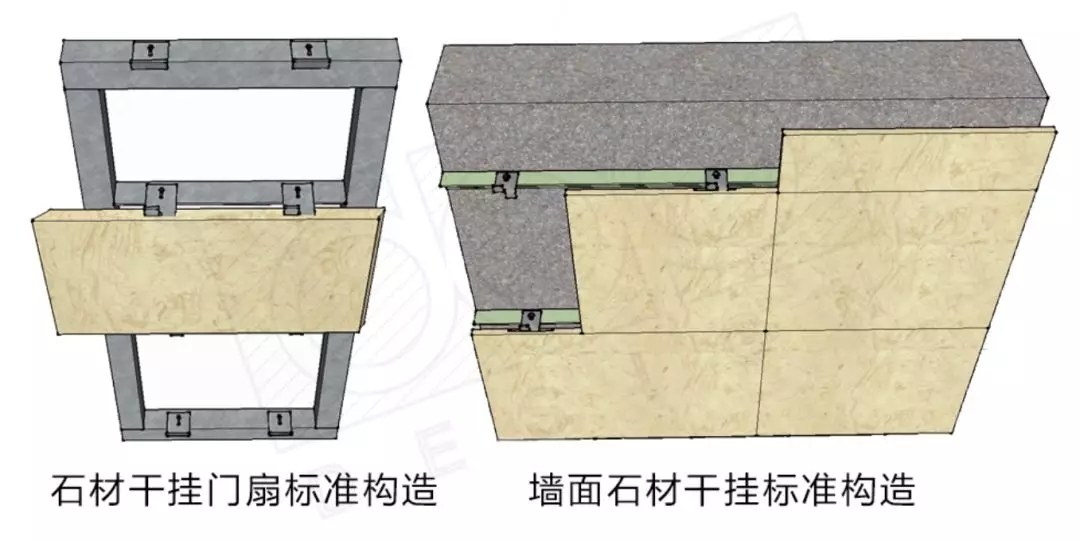

△石材干挂标准构造

如上图所示,以石材干挂为例,它的门扇部分其实就是周边墙面做法的延伸,周边材料是用什么构造做,暗门扇就用什么构造做。

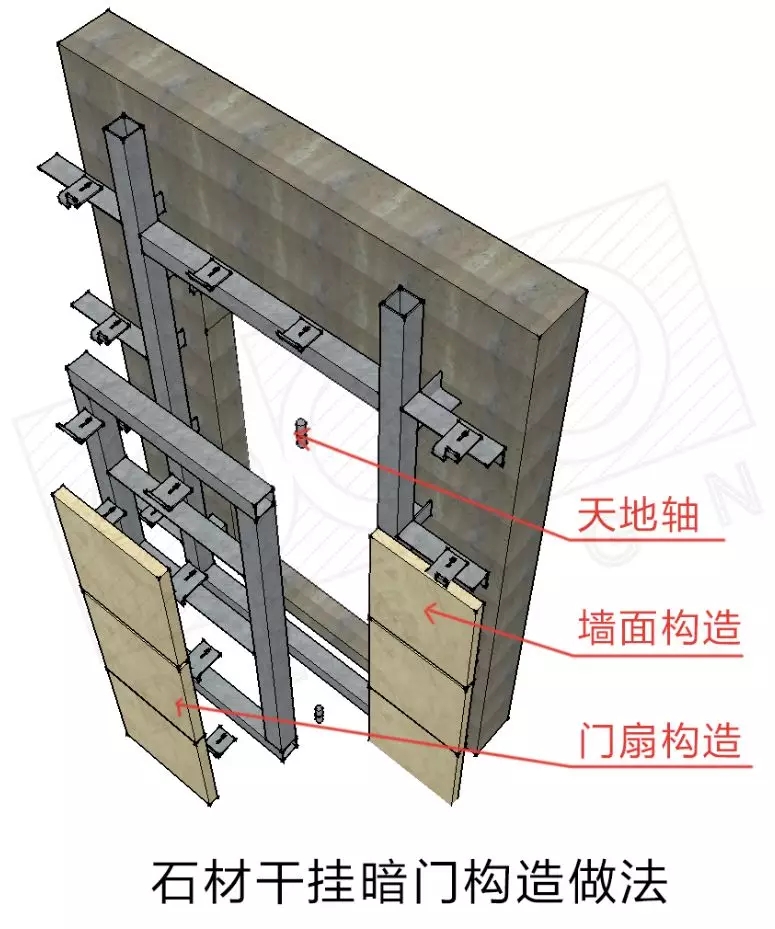

△石材干挂暗门构造做法

理解暗门门扇与周边构造的关系后,剩下的仅仅只是把门扇与周边部位通过开合构件连接起来即可。


而开合构件部分主要有两种形式:


一、暗合页


暗合页是通过合页来实现开合设置:

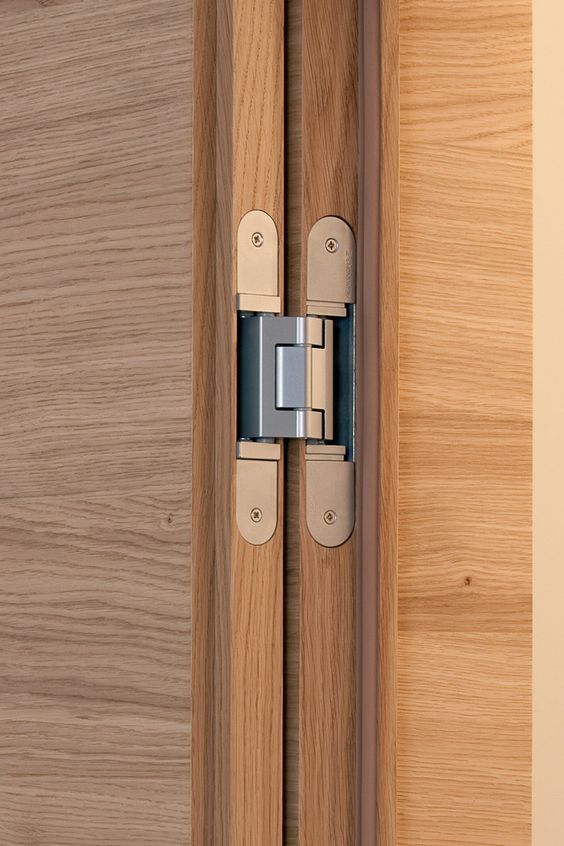

△暗合页

通过装配暗合页+木基层来让门达到隐形效果的处理方式;


优点:

安装成本低,易于施工,安全稳固,可开启角度大。


缺点:

所承载的门扇重量轻。

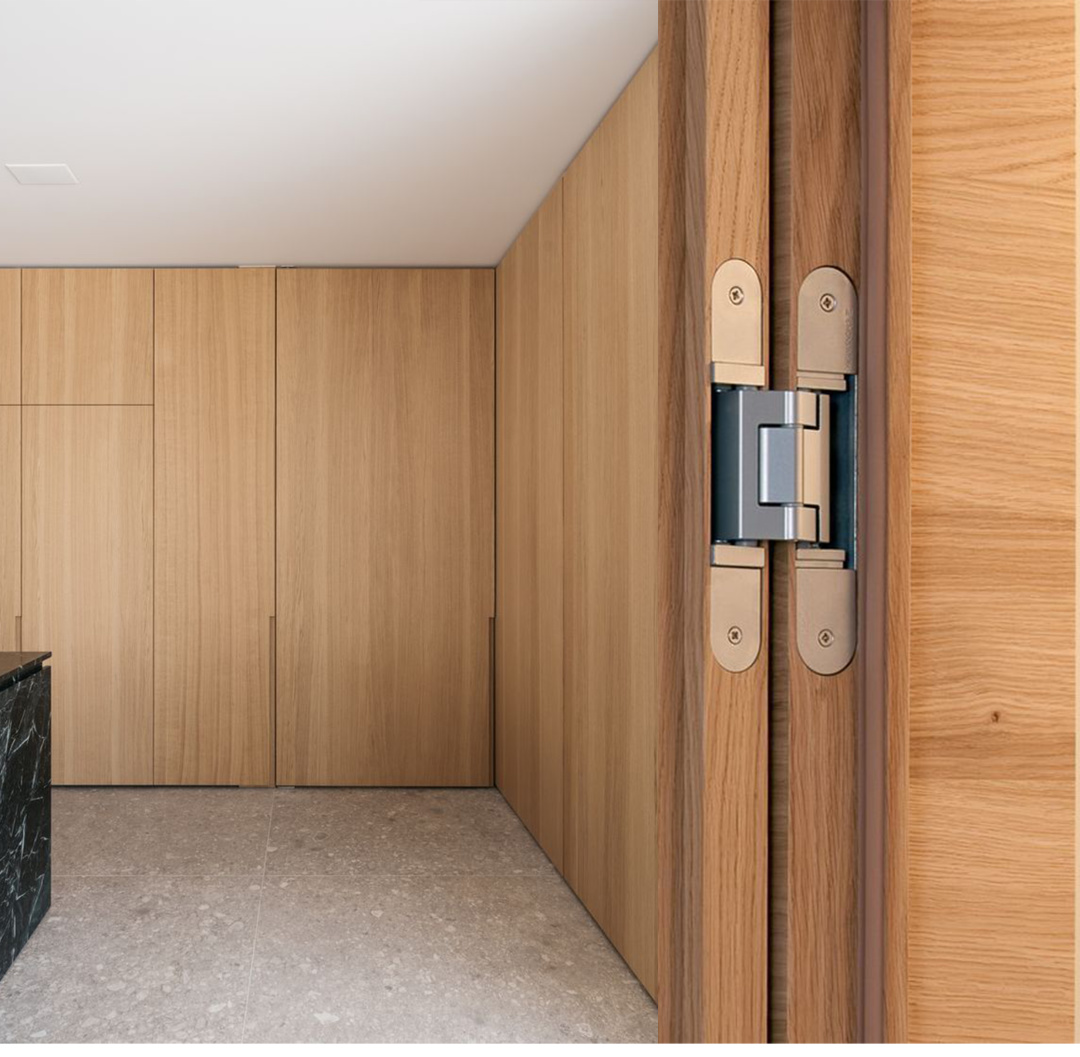

△暗合页

基于以上特点:


它是在内装中使用最广泛的暗门处理方式,没有之一;

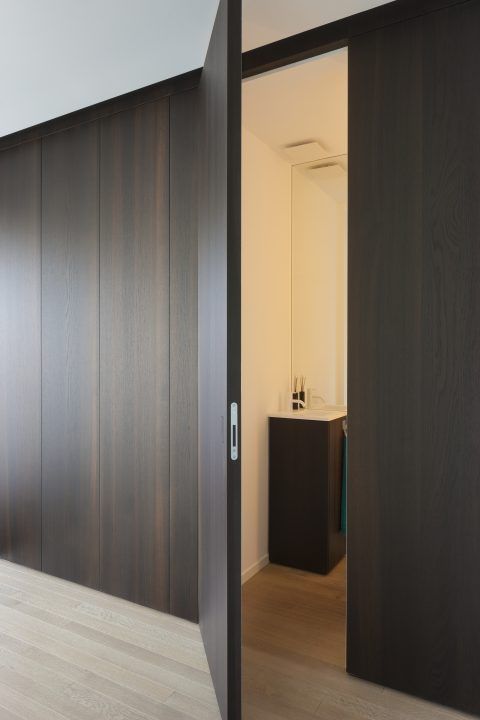

它适用于暗门的载重较轻的情况,如,木饰面暗门,乳胶漆暗门,金属饰面暗门等。


以木饰面暗门装饰为例,它的具体做法如下:


PS:观察时,请按照我们说到的把门扇和开合构件分开进行观察。

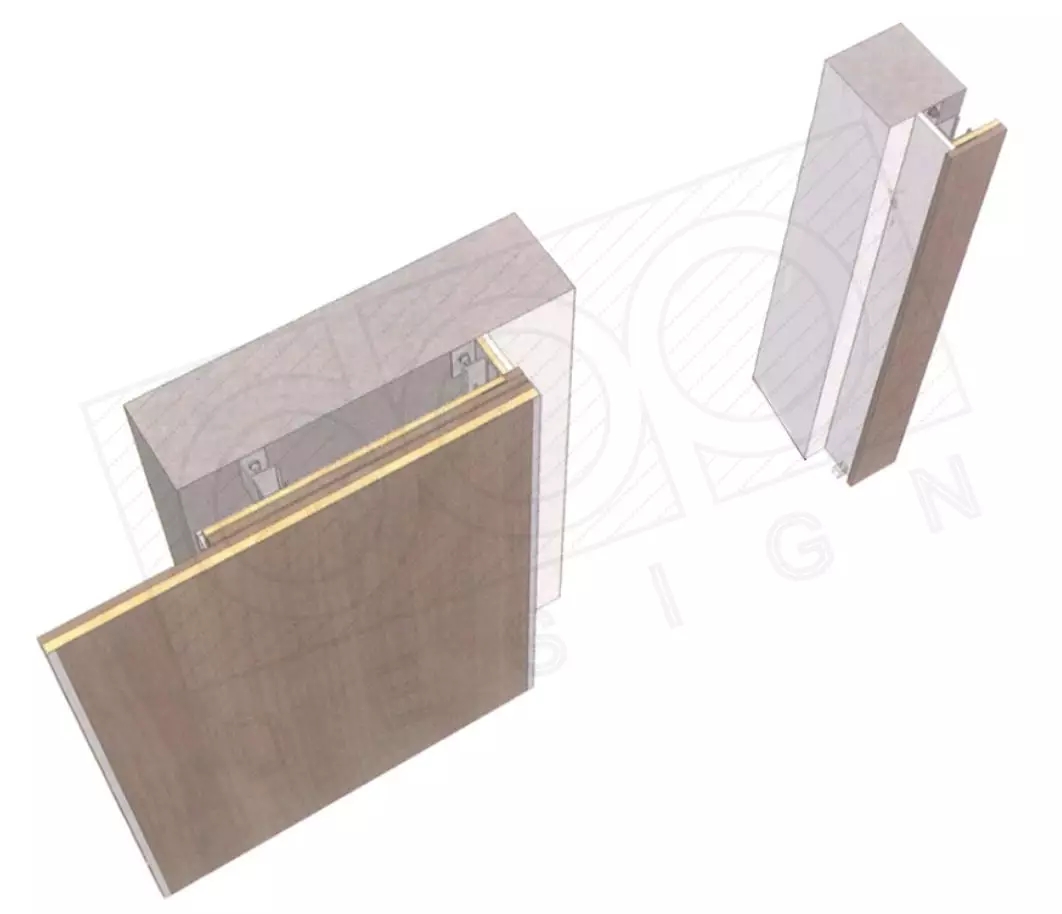

△木饰面暗门三维示意图


△木饰面暗门立面示意图

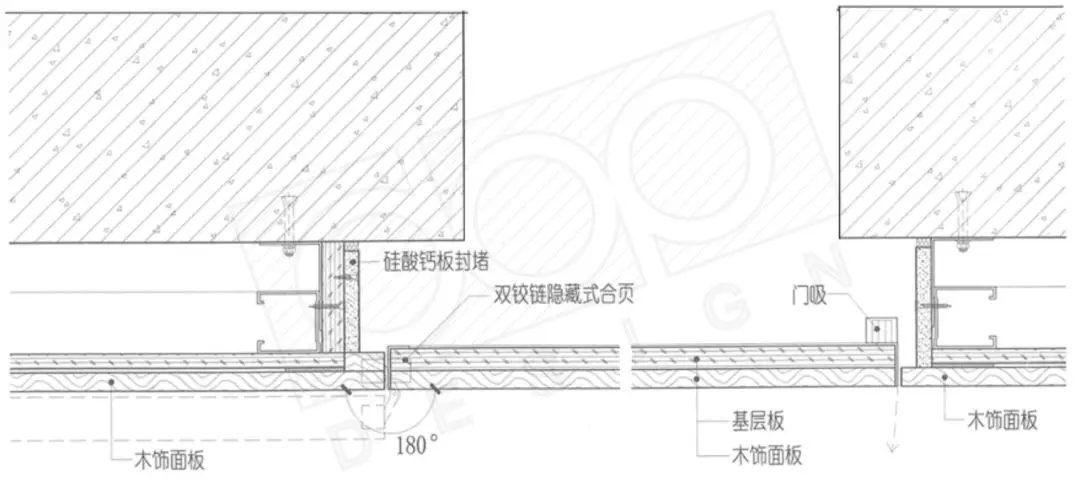

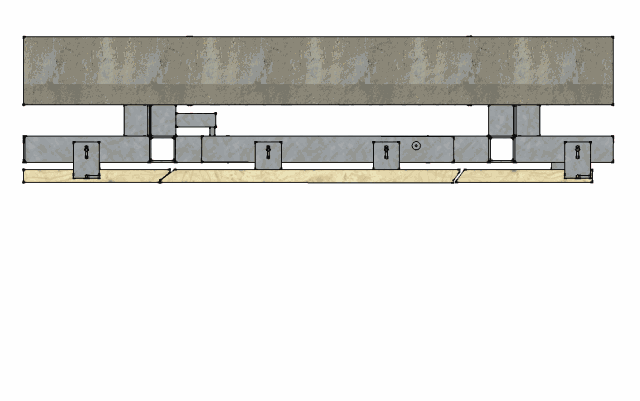

△木饰面暗门剖面图

二、天地轴


天地轴做法是通过天地轴+钢架基层来对暗门进行开合:

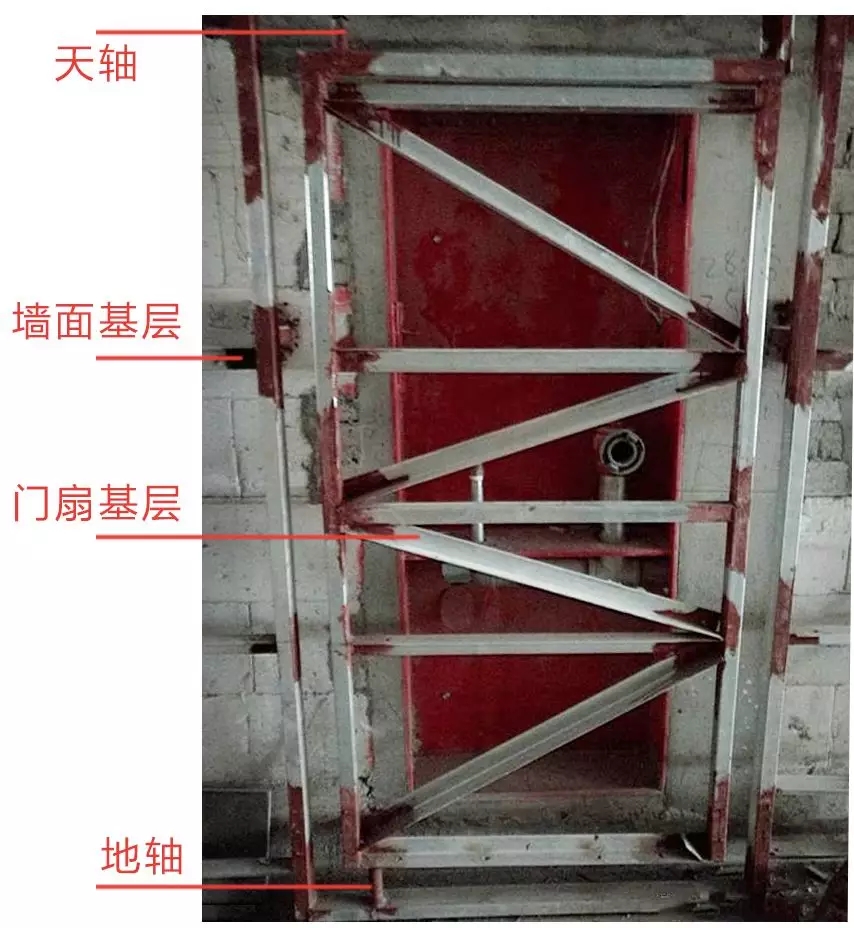

它是使用我们之前提到的需焊接的天地轴来对门扇进行开合作用。

优点:

承受荷载大,材料成本低,性能稳定。


缺点:

安装麻烦,可开启角度小,开启不便。


基于以上特点:

这种方式主要针对重型饰面材料为暗门时所采用的措施。也就是说,不能用合页来做暗门时,才会考虑到用天地轴来做。


石材暗门为例,它的具体做法如下:

△石材暗门三维示意图

△石材暗门立面图

△石材暗门剖面图

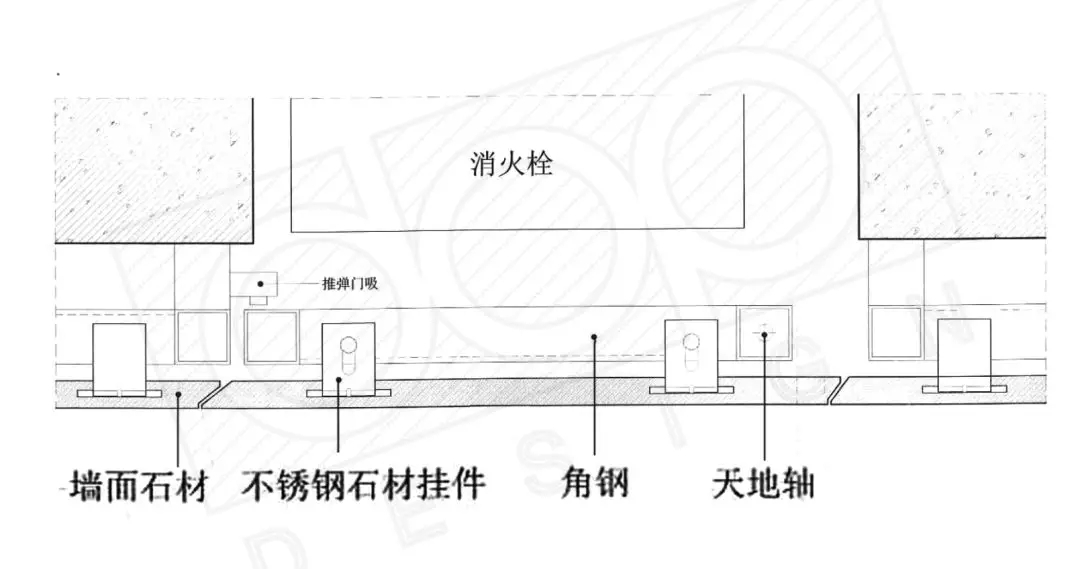

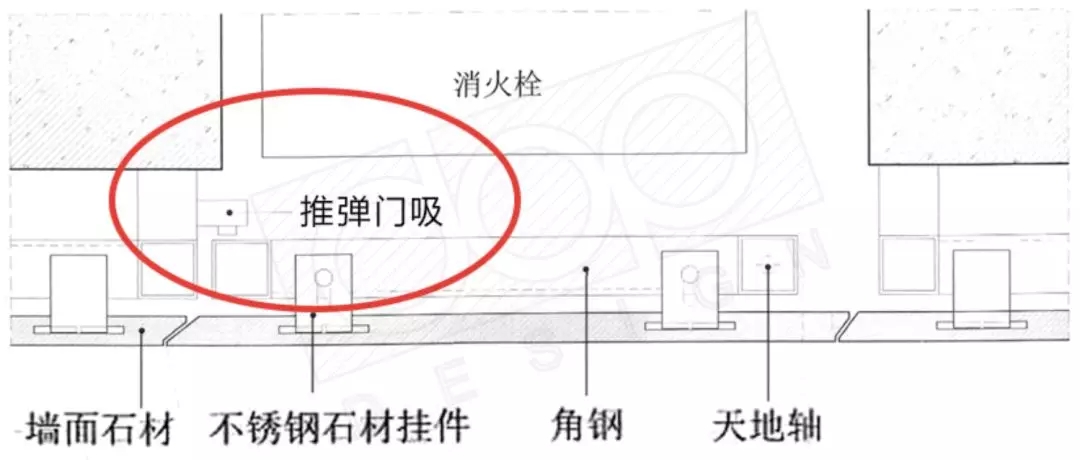

△石材暗门剖面图


△石材暗门内部结构示意


由上图我们可以看出:


1、门开启的角度大小是由轴心的居中程度来决定的,轴心越居中,暗门可开启角度越大

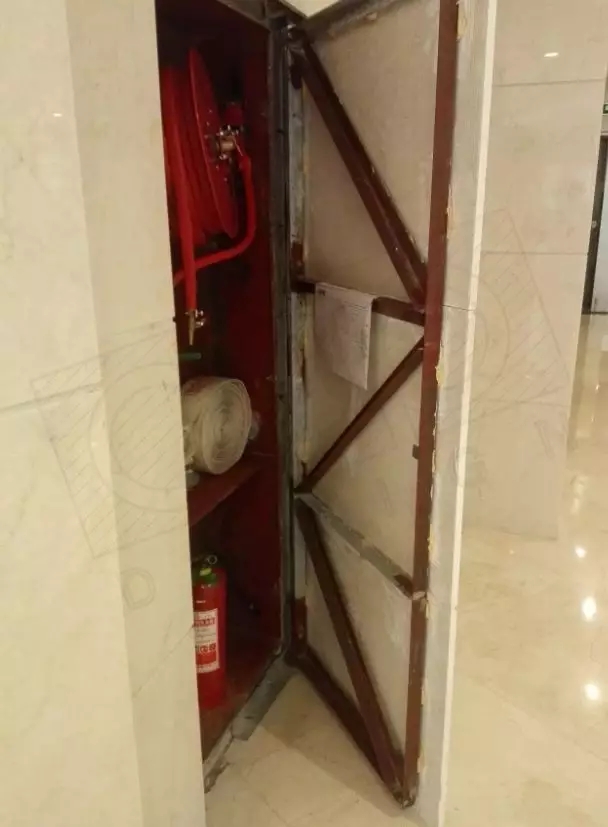

2、在纯石材暗门饰面的情况下,没有拉手,想开门只能在反方向往里推,如下图所示:

最常规的两种暗门固定形式介绍完了,根据上面的这些原理(门扇+开合构件),我们可以推导出更多材质的暗门构造方式,比如金属饰面暗门,玻璃饰面暗门,乳胶漆饰面暗门等等。




02180°开启的暗门施工工艺


△地暖地坪三维图


前面我们介绍了2种常见的暗门构造逻辑,了解了暗门的基本工艺构造做法,下面我们正式进入今天的主题,什么是180°开启的暗门?如何实现?


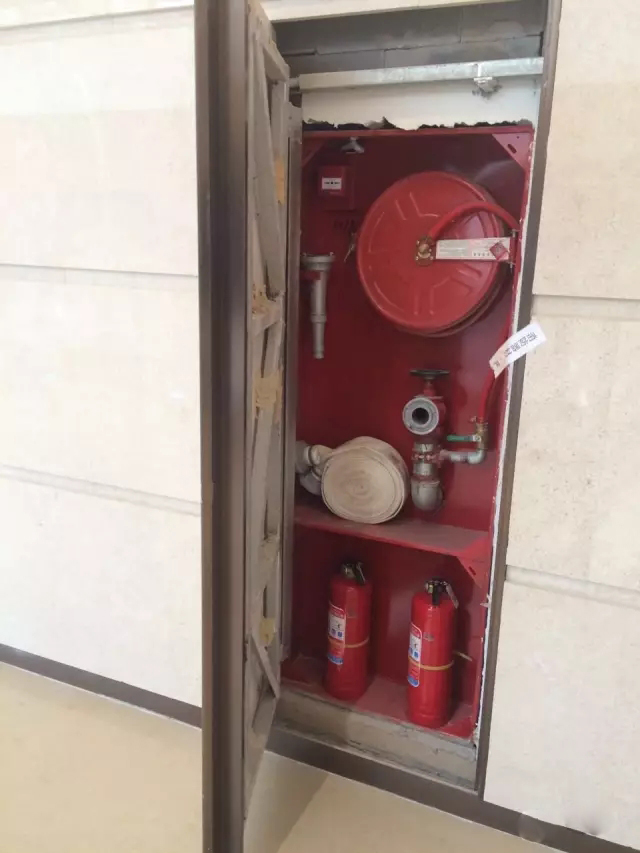

今天我们要分析的“180°暗门”主要指的是消火栓的石材箱门。


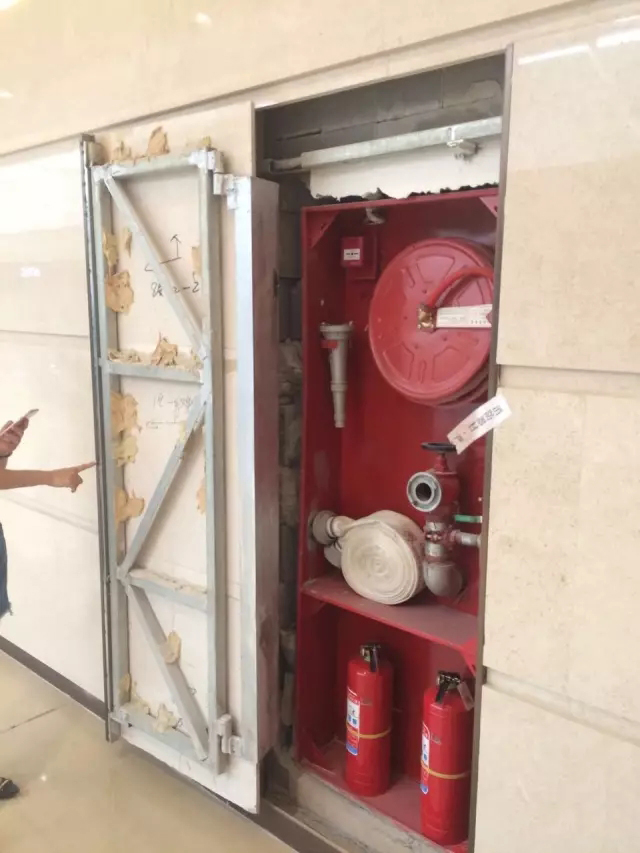

一般来说,我们做石材暗门的时候一般是采用天地轴的形式,将我们门扇的钢骨架通过天地轴直接固定在墙面的钢架上,然后再进行干挂石材。


但是这里有一个开启角度的问题:消防规范里注明了消火栓箱门的开启角度不能<160°, 而我们使用天地轴做暗门,它能开启的角度很小,是肯定不能满足≥160°这个要求的。


所以我们想做石材干挂的消火栓箱门,就必须要满足开启角度≥160°这个要求。


想要满足≥160°这个要求,一个轴是肯定不行了,但如果我们再加入一个轴,用双转轴的方式就能轻松做到180°的开启,这也就是我们说的:双转轴消火栓箱门。


接下来,我将从以下2个方面为你解读有关“双转轴石材暗门”的相关知识:


1、什么是双转轴?为什么能达到180°的暗门旋转?


这种新型做法在本质上与传统做法没有区别,都是石材与钢骨架连接,通过轴的转动实现暗门的开启。


不同的是,或者说这种新型做法的创新之处,在于采用了双转轴系统来控制石材暗门的开启角度

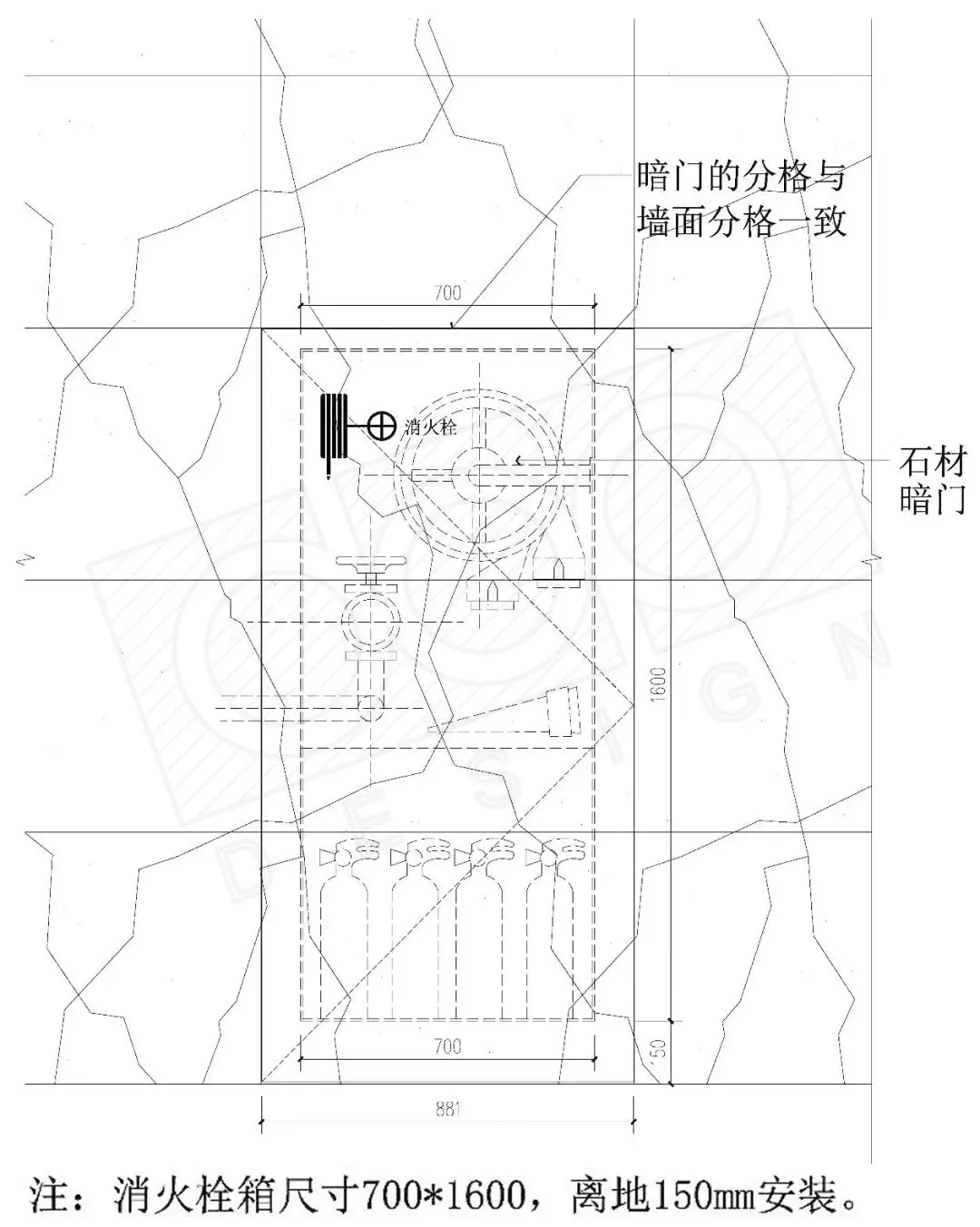

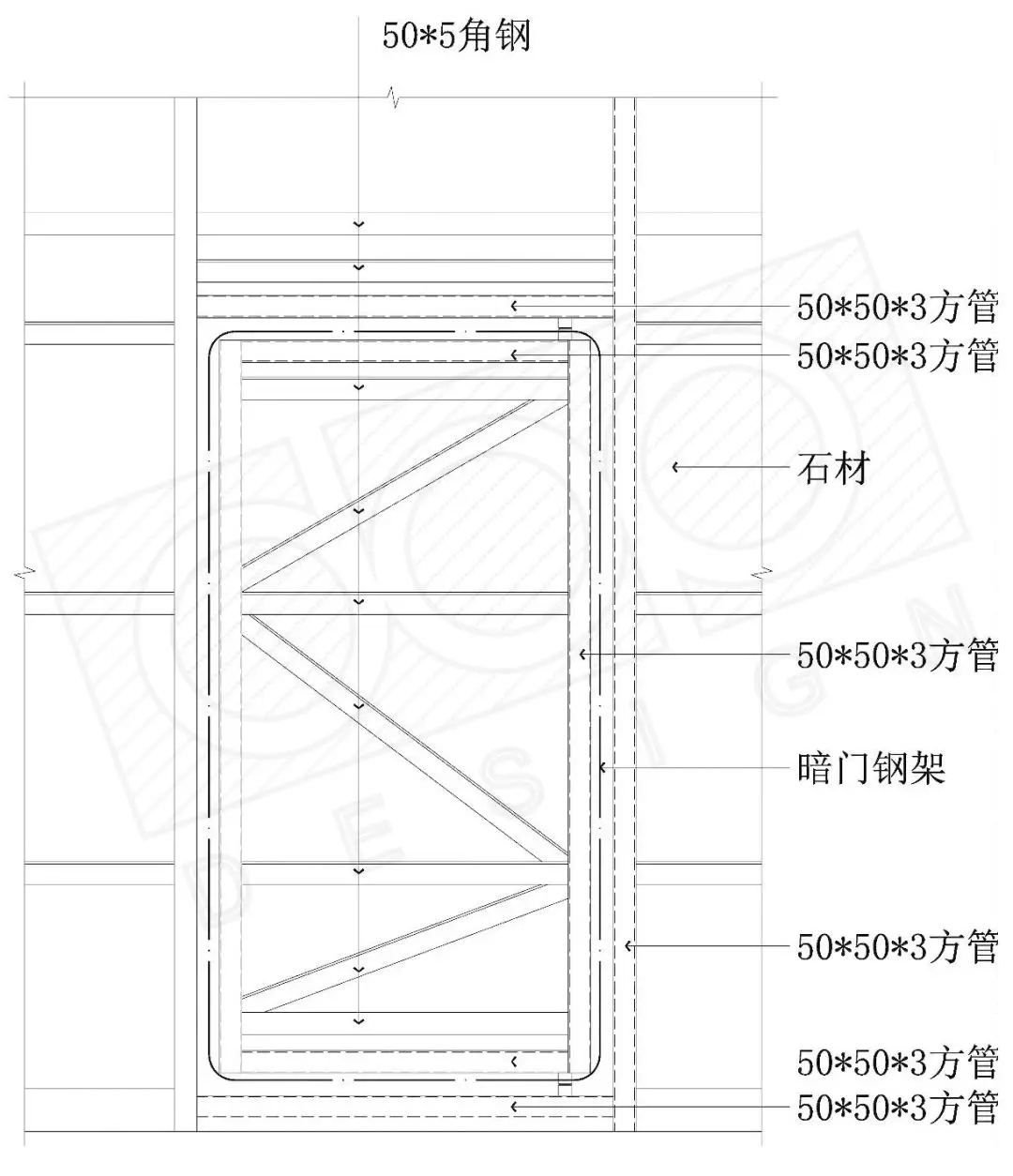

△双转轴消火栓箱门立面图

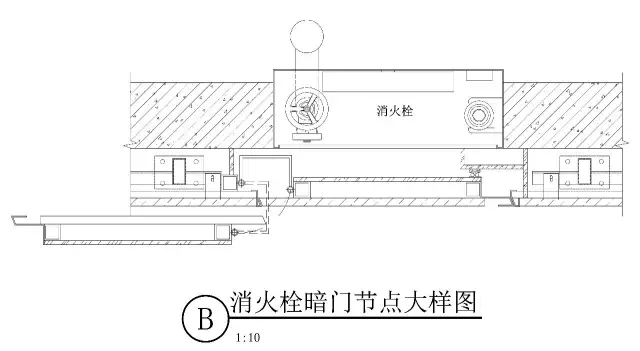

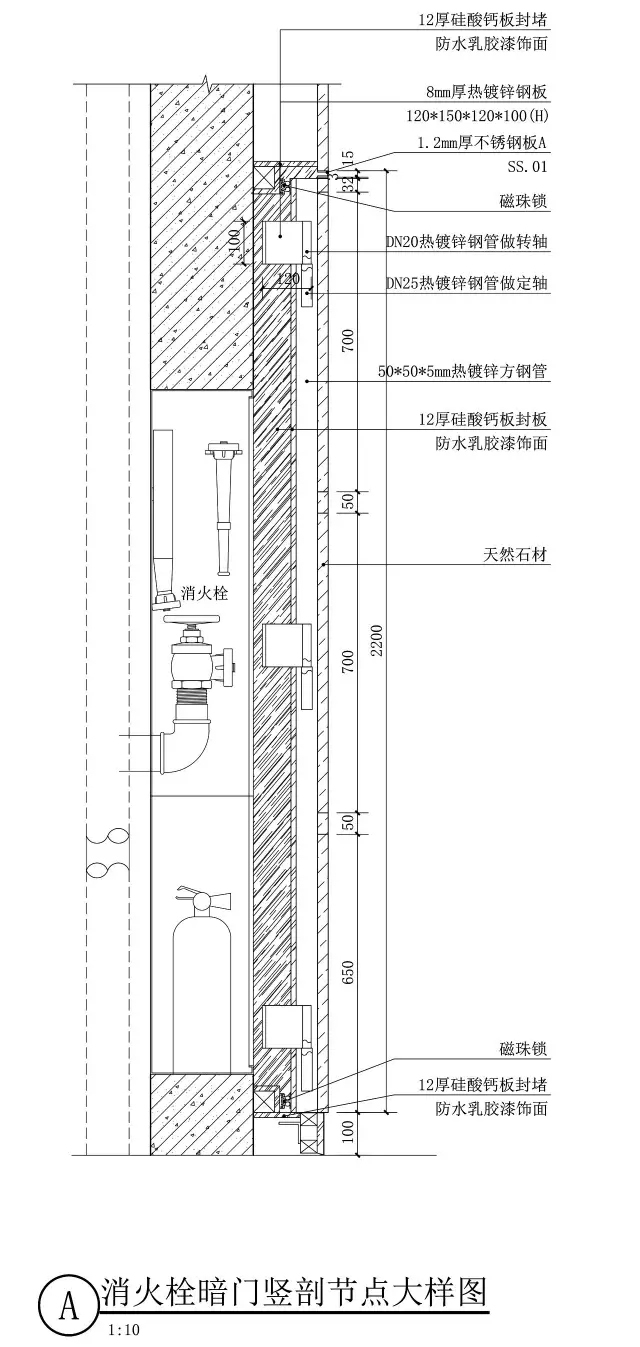

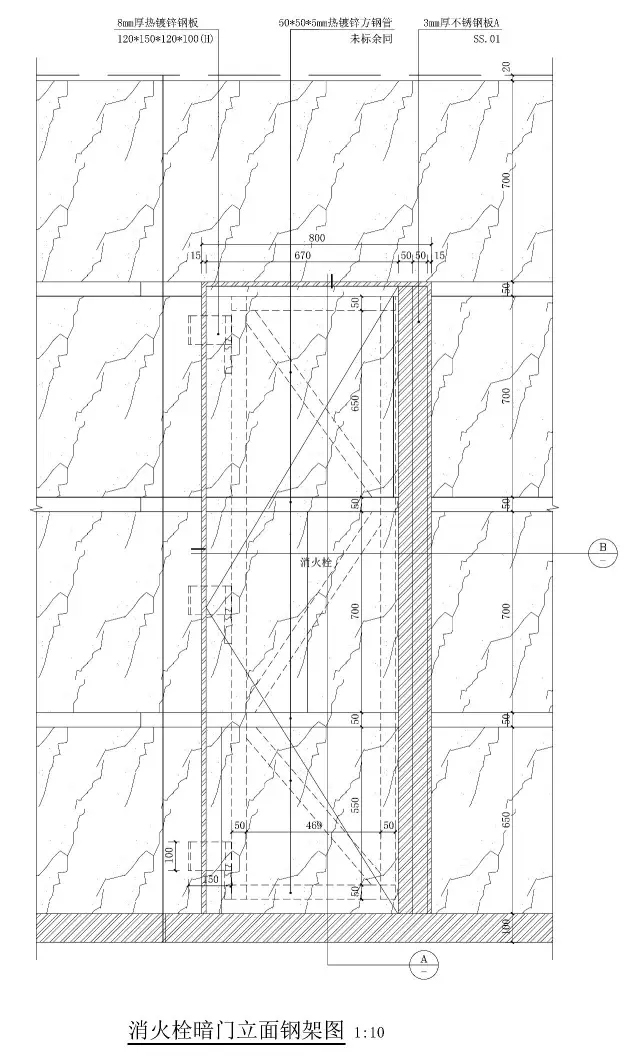

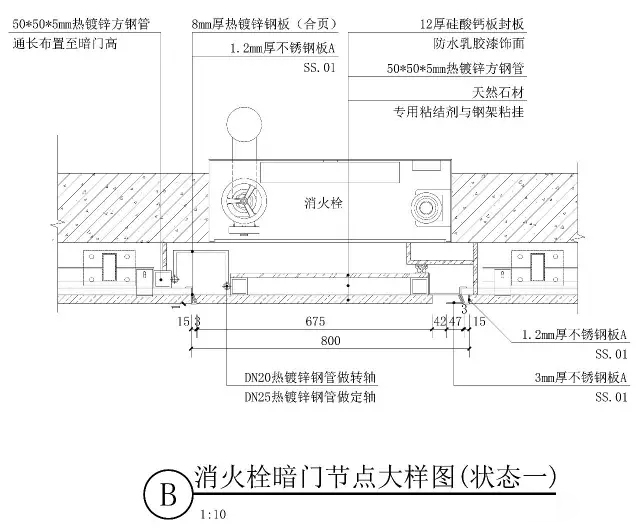

△双转轴消火栓箱门节点图


△双转轴消火栓箱门大样图

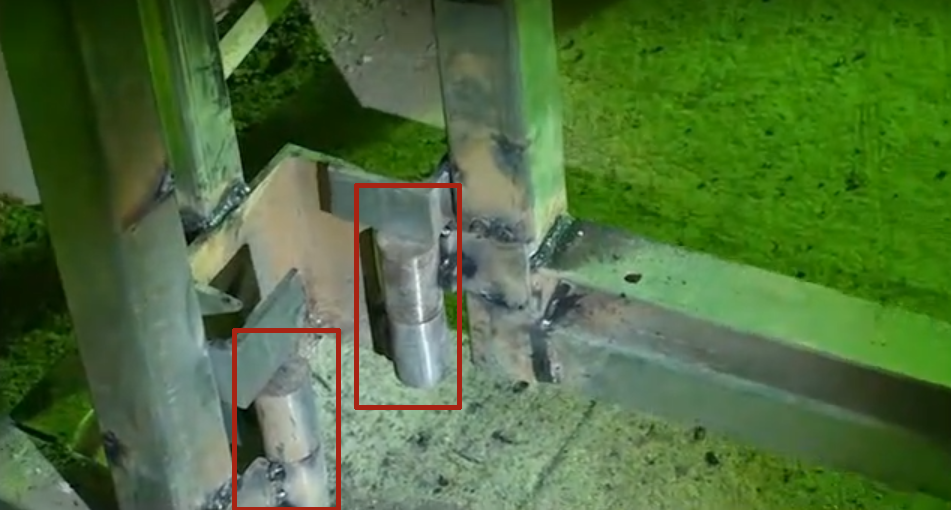

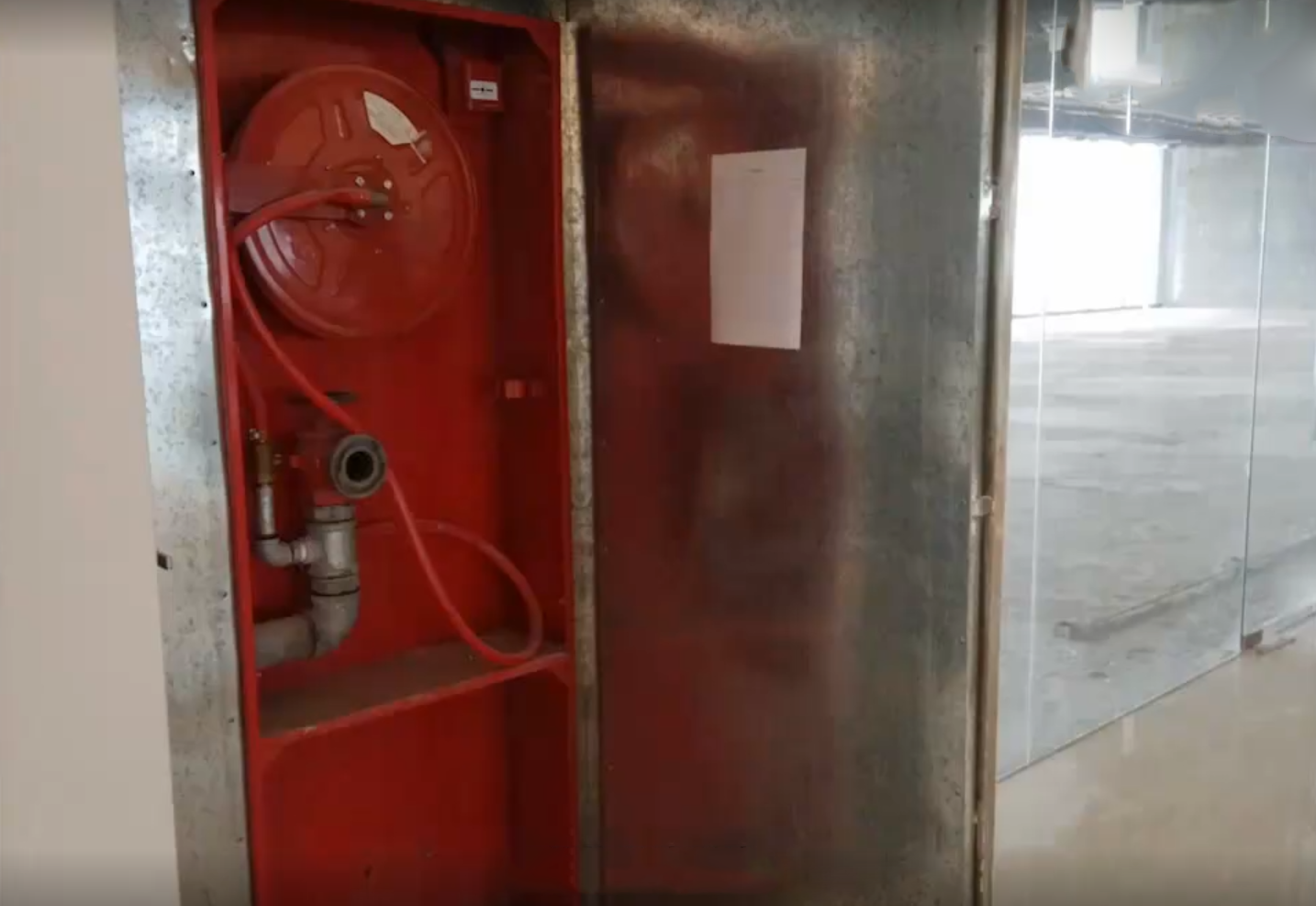

其中一个轴连接固定石材的镀锌钢骨架,一个轴连接固定在墙面的钢骨架,再通过镀锌钢板做成的合页将两个轴连接。

△双转轴消火栓箱门大样图

△双转轴消火栓箱门大样图

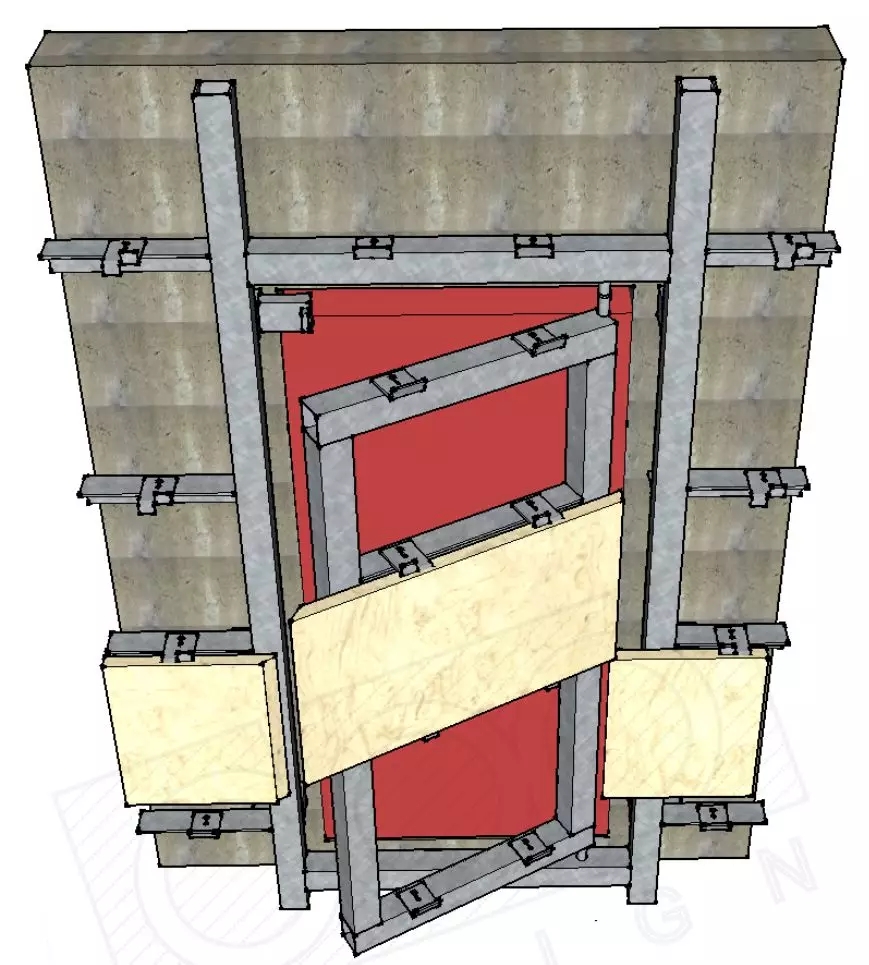

在石材暗门开启时,通过第一个轴(连接固定石材的钢骨架的轴)的转动,使暗门开启到90度;当门需要开启更大的角度时。

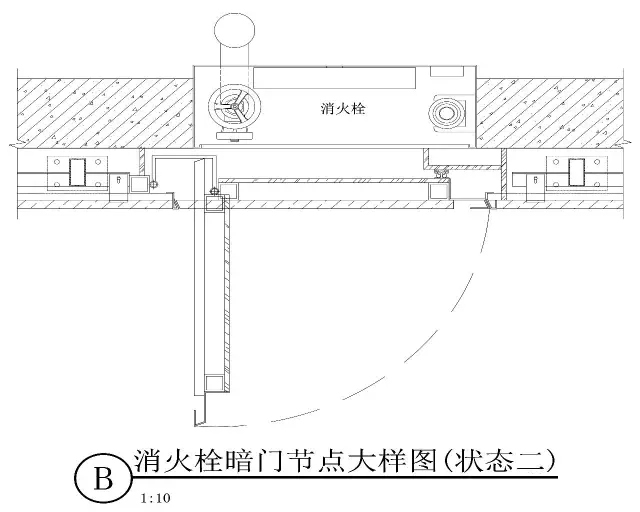

第二个轴(连接固定在墙面的钢骨架)开始转动,通过合页,使石材暗门继续开启,最大的开启角度可以达到180度。

△90度状态

△180度状态

从图中可以看出,整个石材暗门的宽度只有800mm,开启角度就可以达到180度,完全满足了消防规范里的消火栓箱门的开启角度要求。


通过这种新型的双轴系统,我们可以根据设计来进行墙面石材的排摸,不必再因为满足开启角度问题而不得不扩大暗门的宽度。


2、“双转轴石材暗门”施工流程解析


不论是“双轴”还是“单轴”,本质上他们的施工流程都是相同的,我们按照工地施工的标准流程带大家解析一下“双转轴石材暗门”的7个安装步骤:

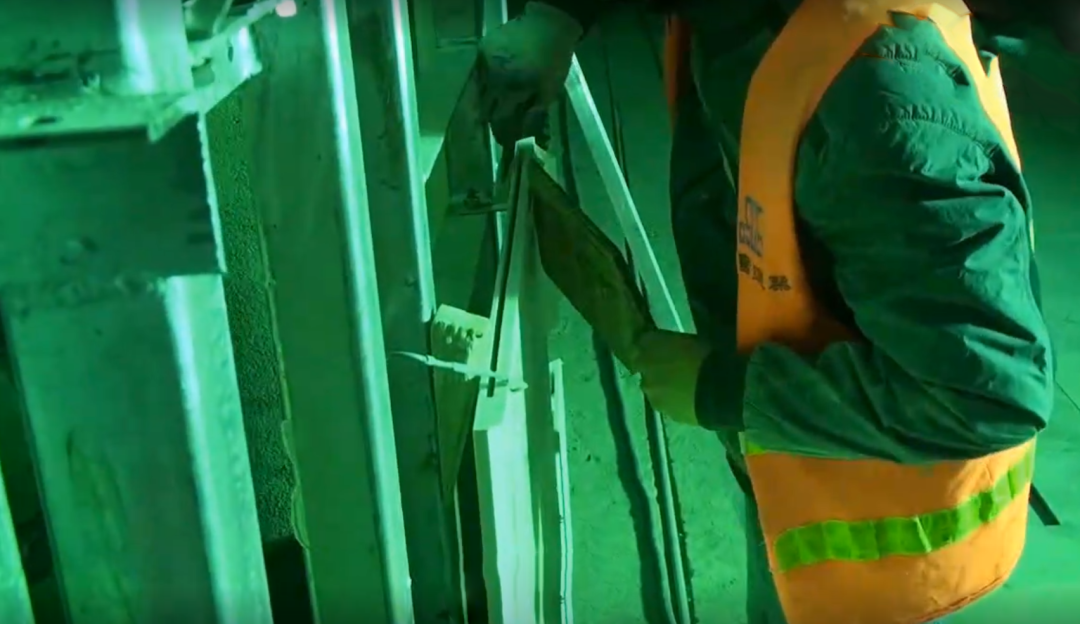

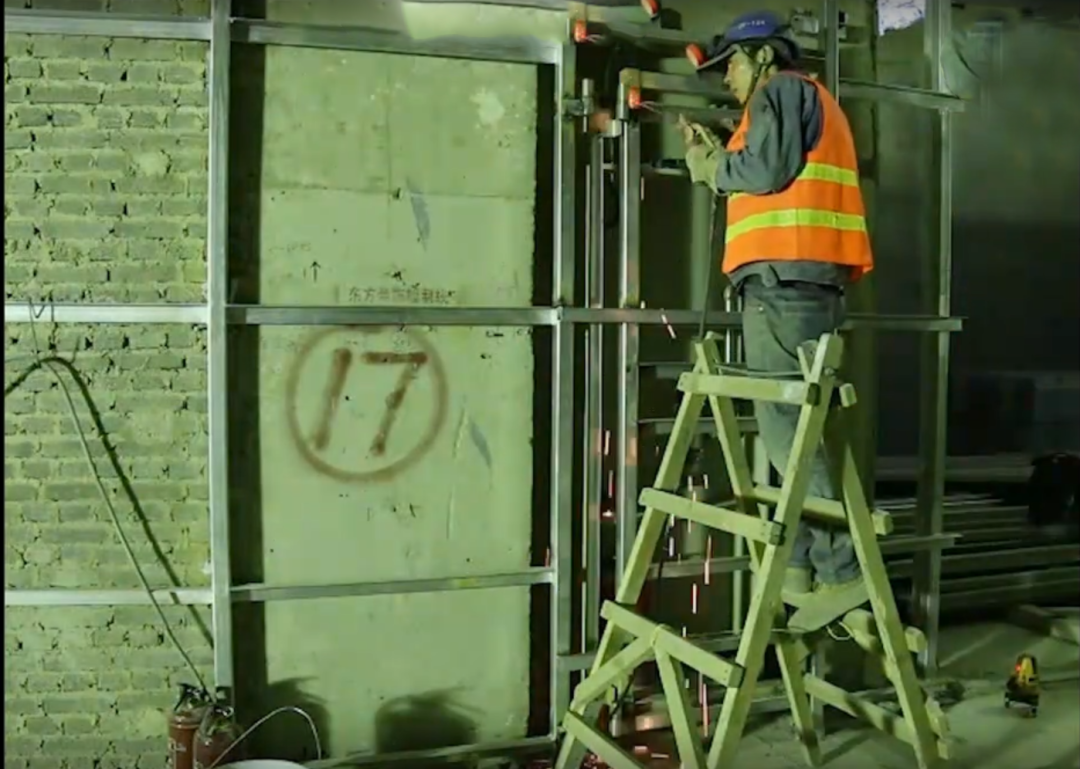

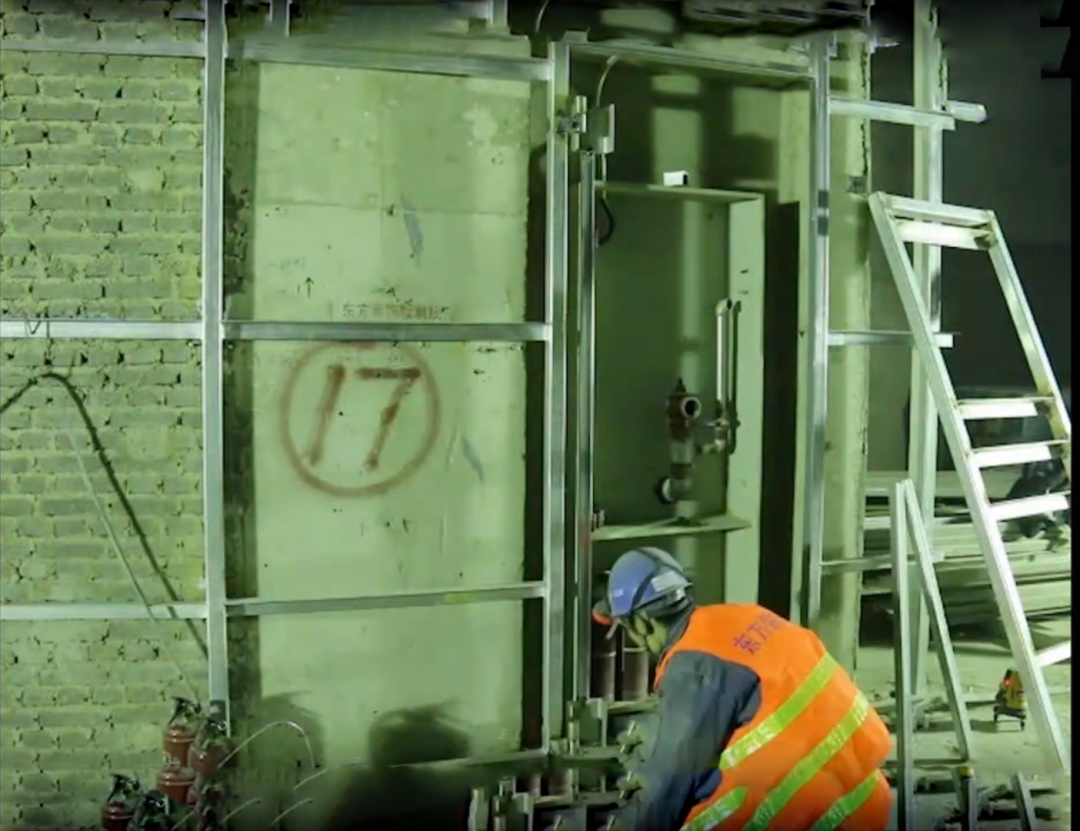

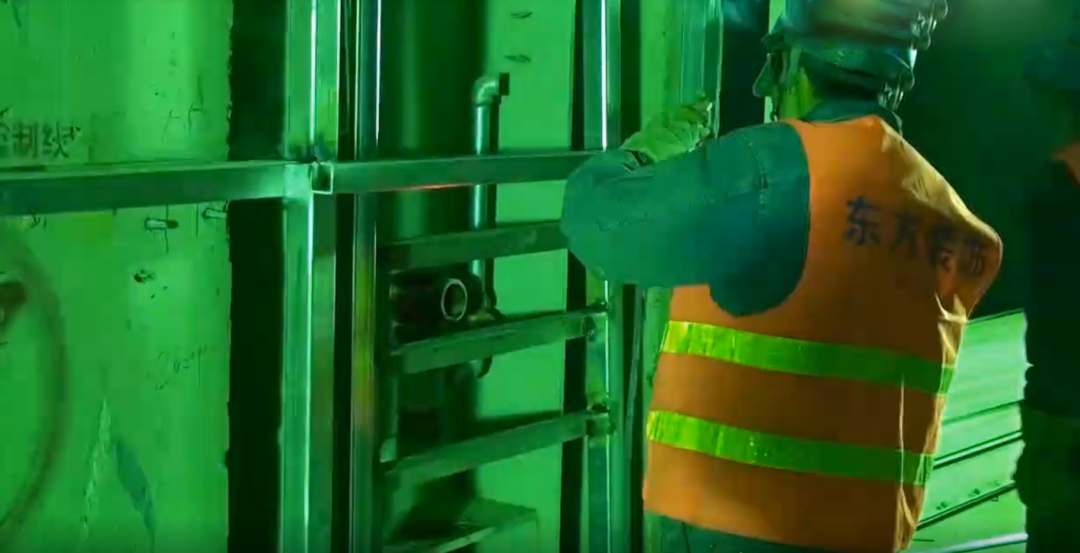

a、放线:放线目的就是精准定位,便于安装。可以分为控制线定位、墙面完成线定位,门轴位置定位。

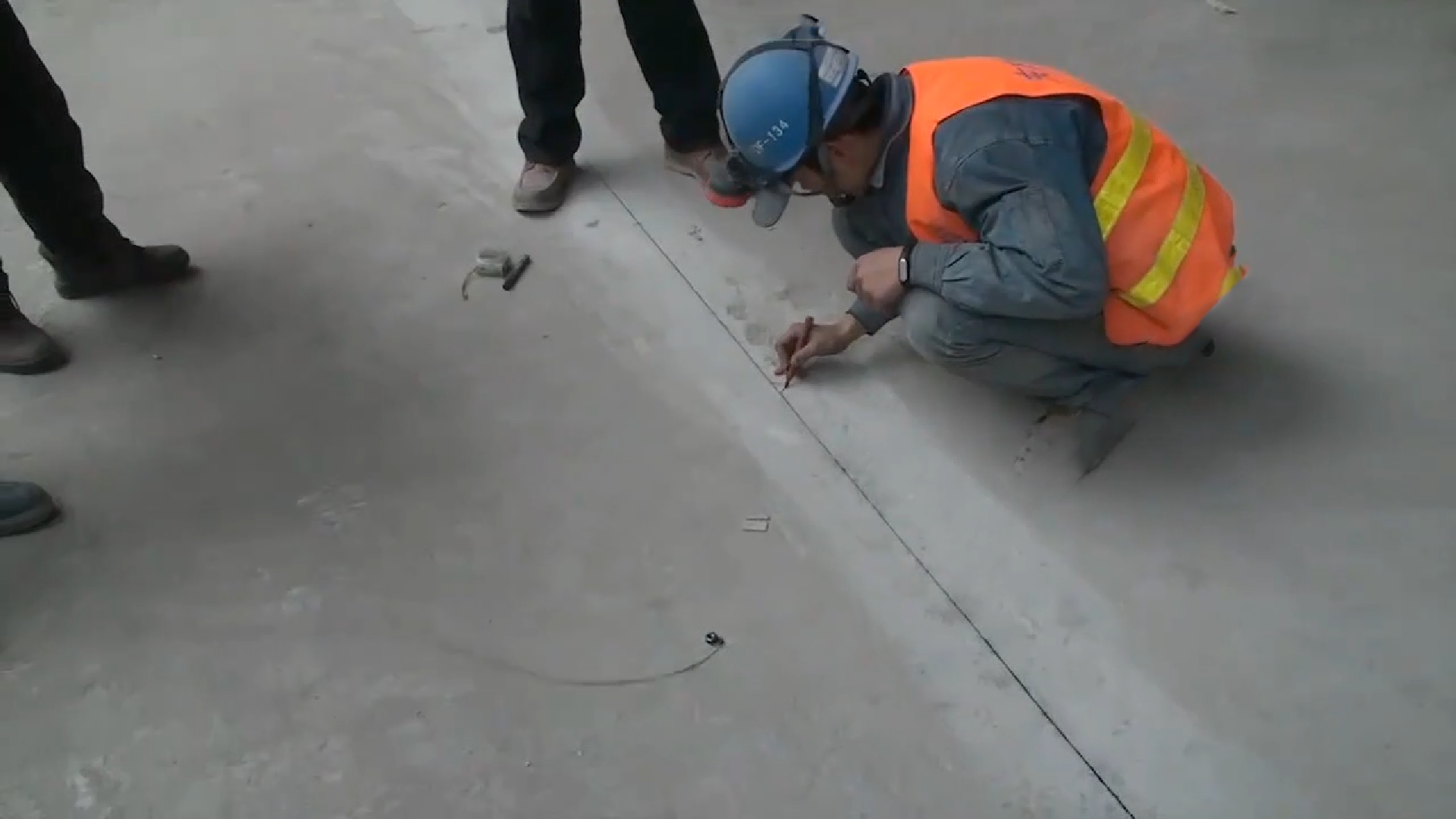

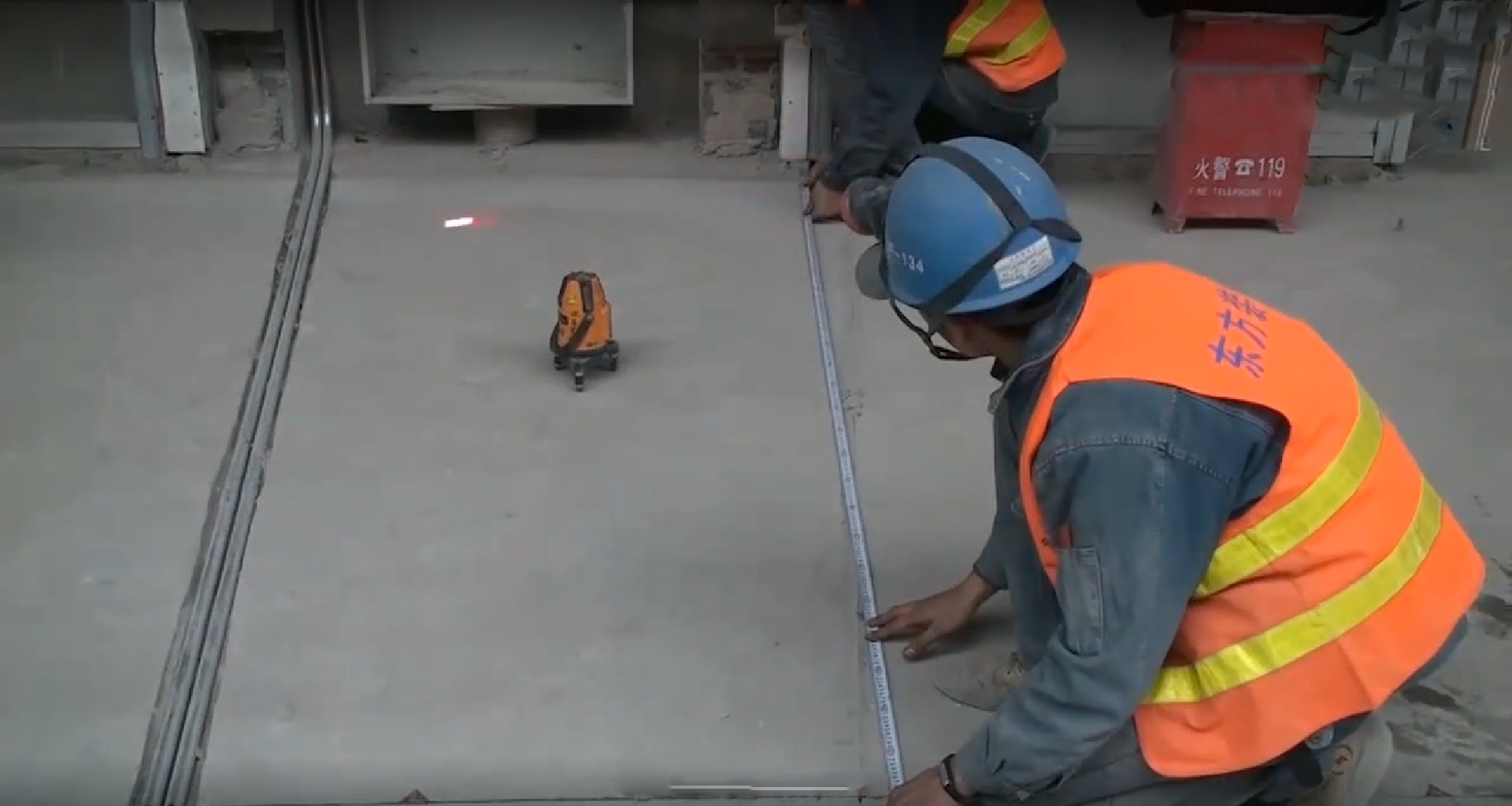

△控制线定位

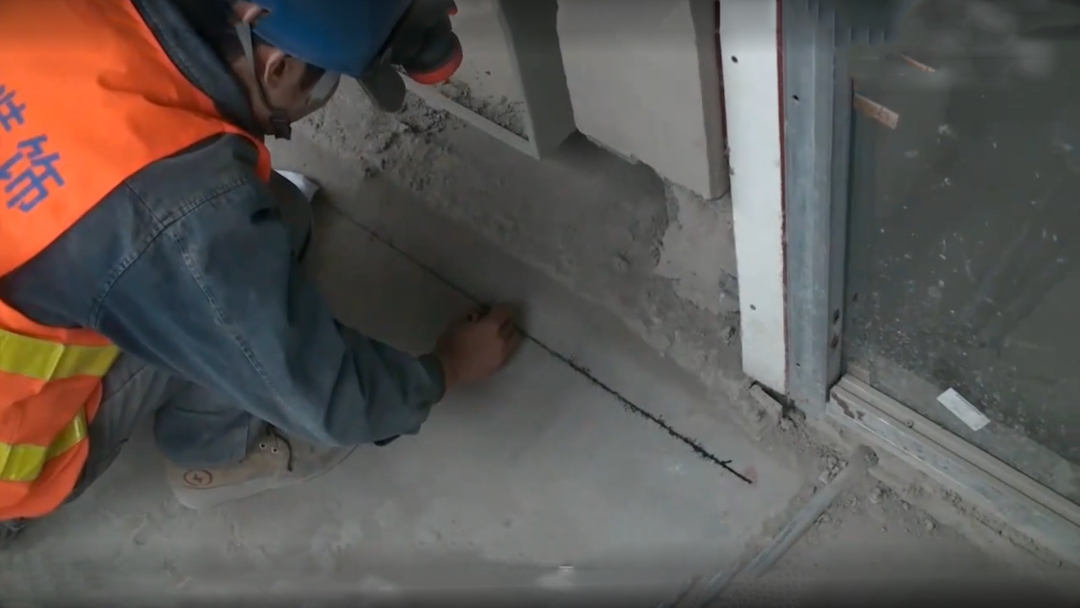

△完成面定位

△完成面定位

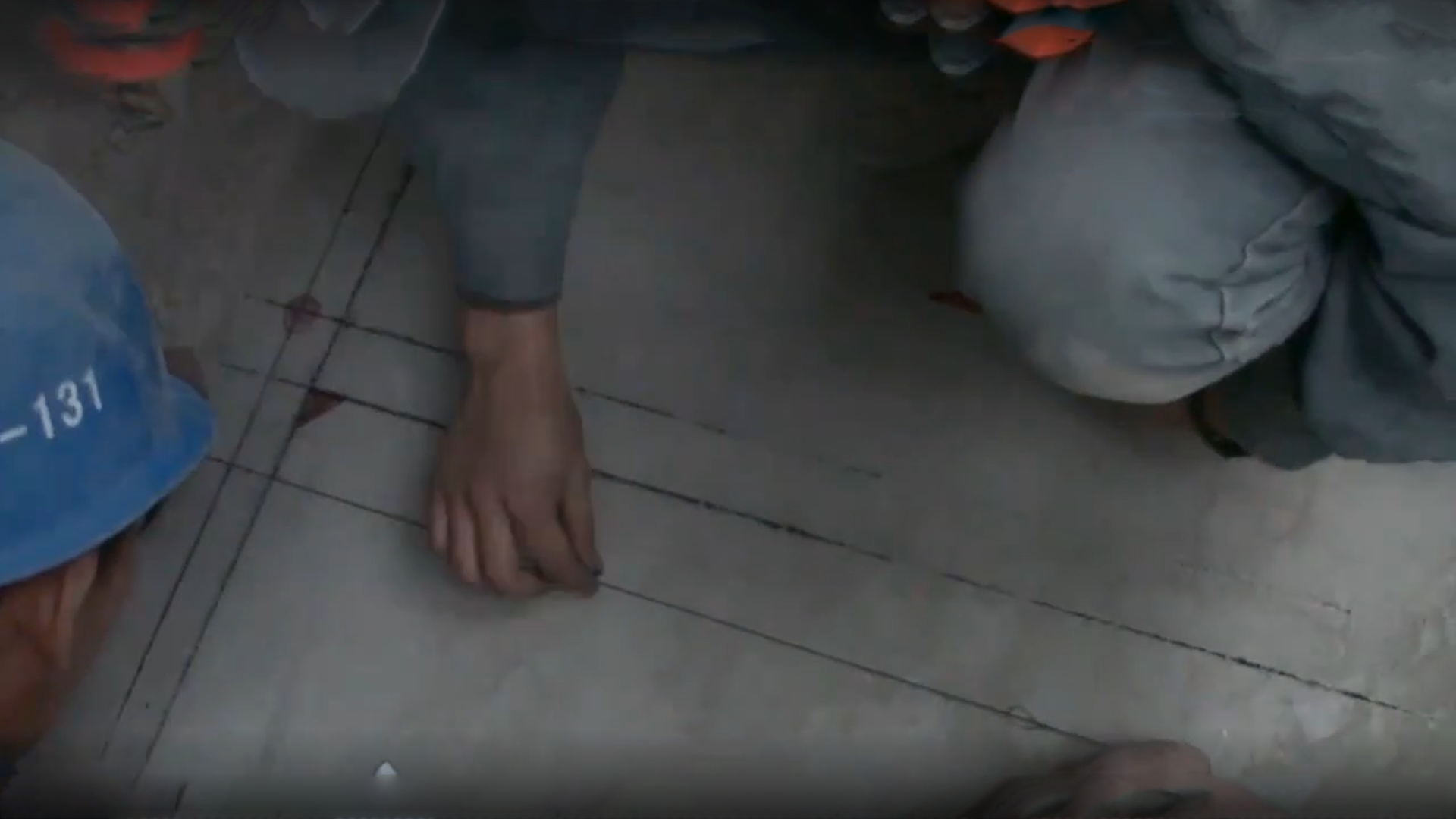

△门轴定位
