随着空间变化的要求和空间气氛的营造,光效果使得透光材料的需求越来越大。而透光材料千千万,亚克力导光板作为其中一员,又是什么样的呢?


今天东晓就从以下几个方面来聊一聊亚克力导光板


1、什么是亚克力导光板?

2、亚克力导光板的原理及工艺

3、亚克力导光板的实际应用


什么是亚克力导光板?

source:google.cn


1、亚克力导光板的定义

想知道什么是亚克力导光板,就要先了解一下什么是亚克力板。亚克力板,英文Acrylics,由甲基烯酸甲酯单体(MMA)聚合而成,即聚甲基丙烯酸甲酯(PMMA)板材有机玻璃。

source:google.cn

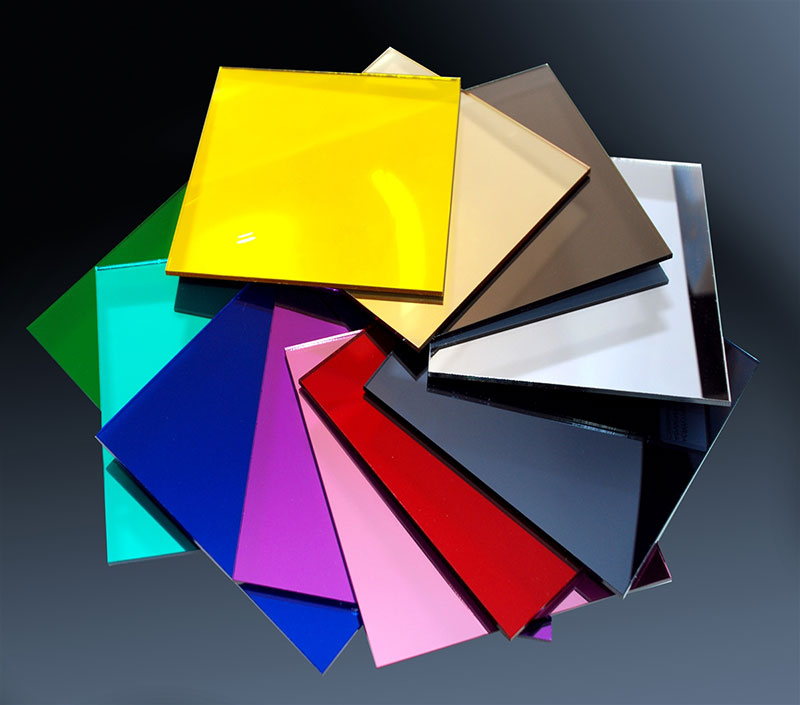

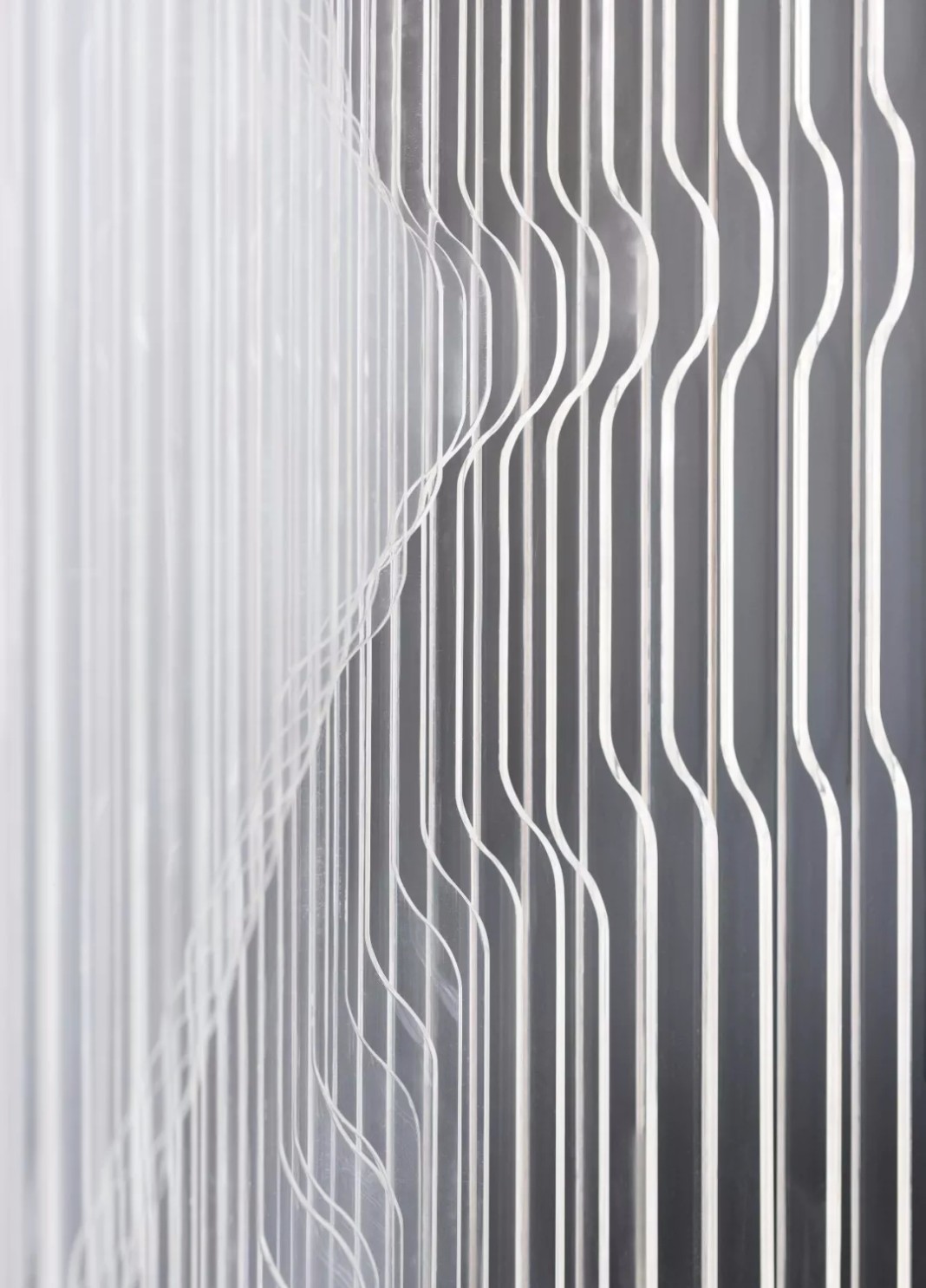

△亚克力板示例

亚克力导光板,也叫通光板,以光学级亚克力板作为材料,运用背光模线技术,透过导光点的高光线传导率,经电脑对导光点计算,使导光板光线折射成面光源均光状态制造成型

source:google.cn

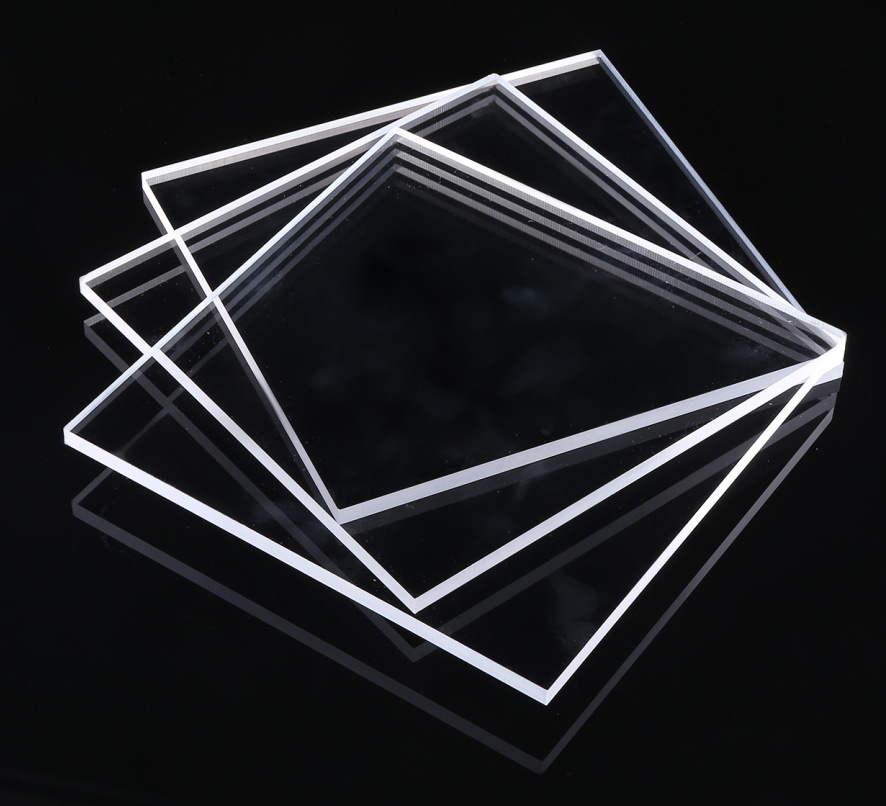

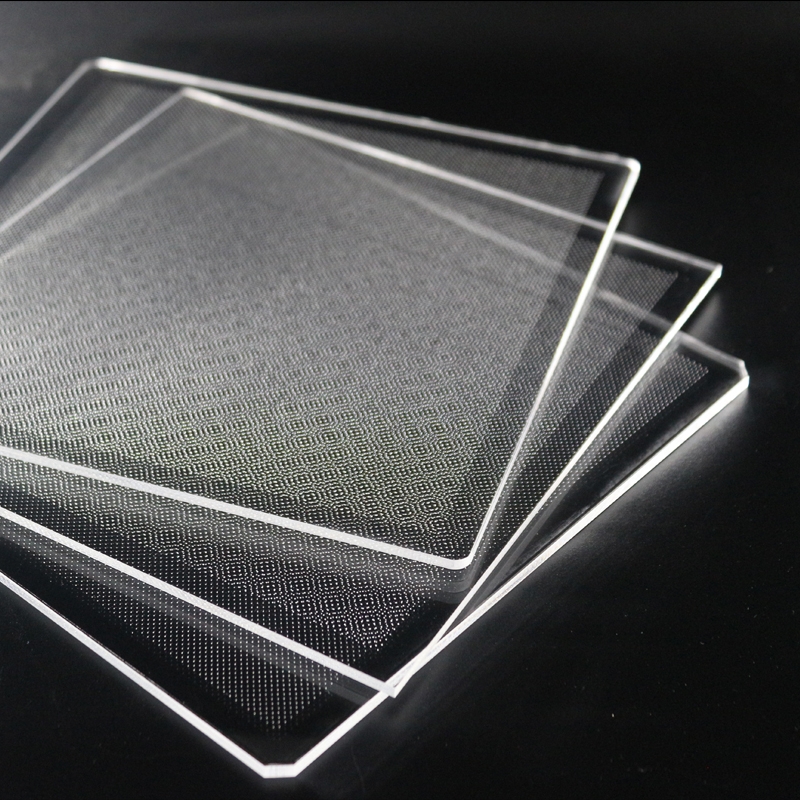

△光学级亚克力板示例

source:google.cn

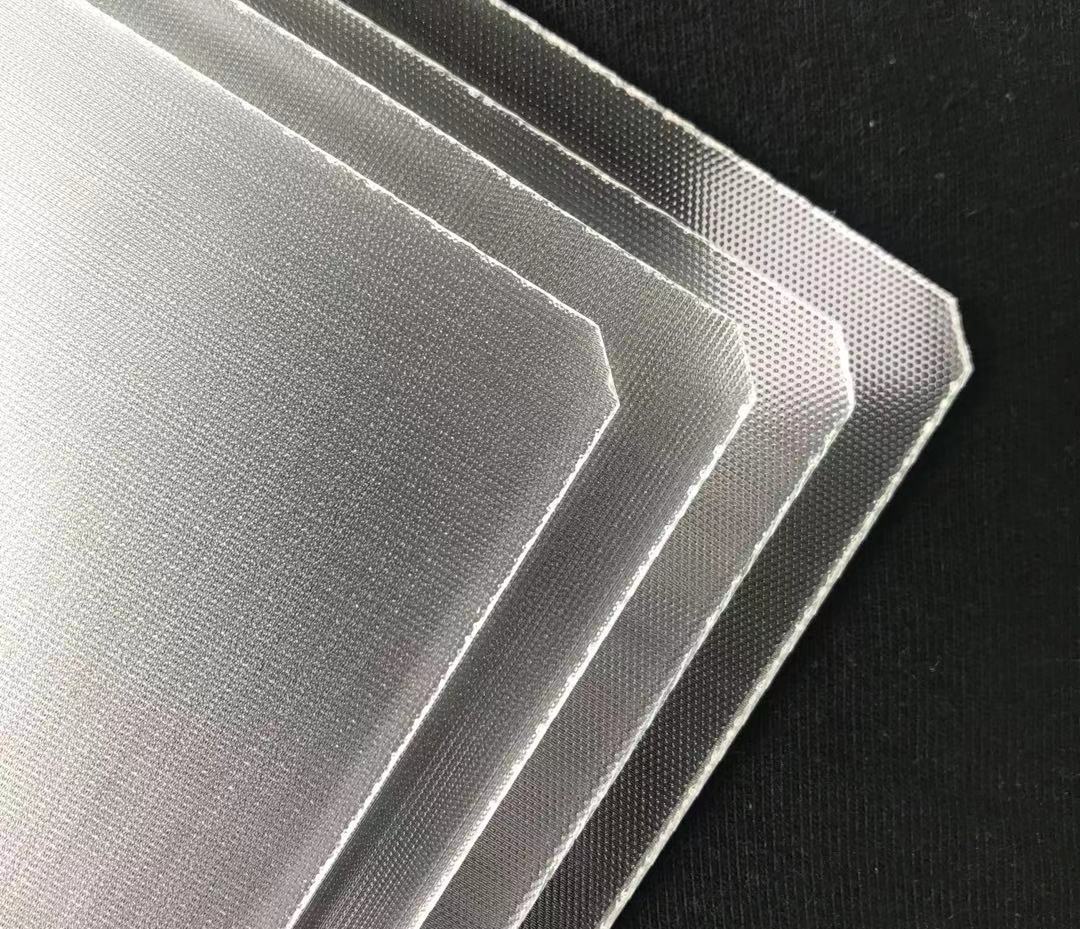

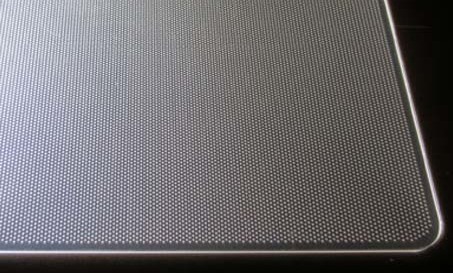

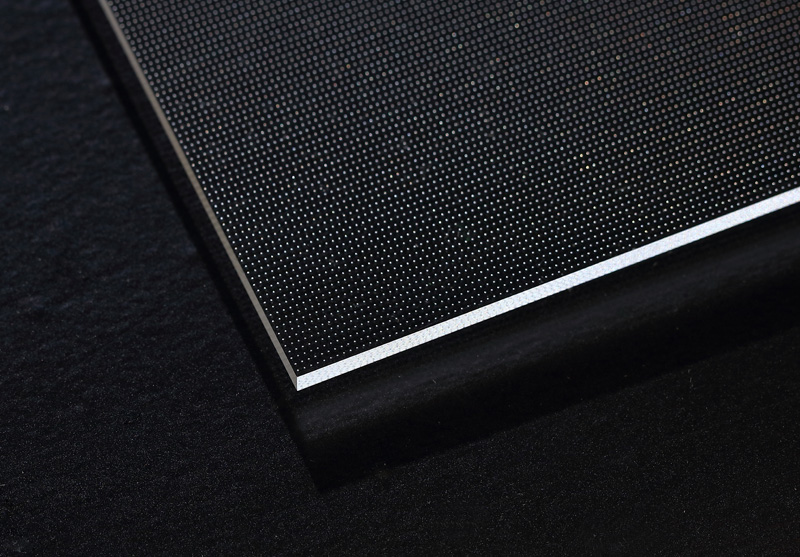

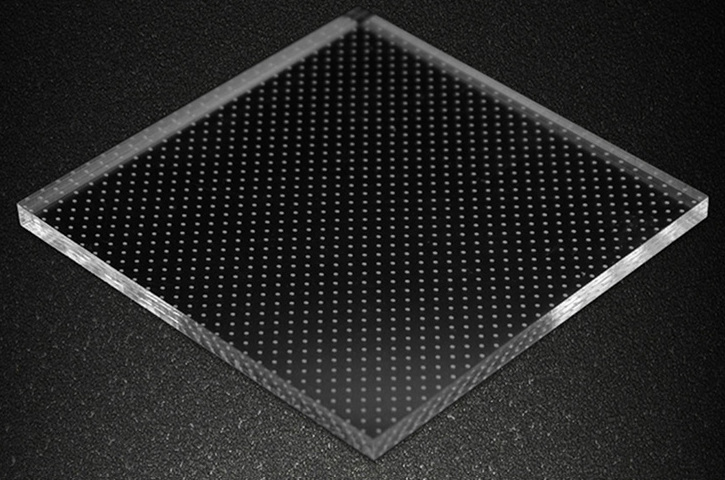

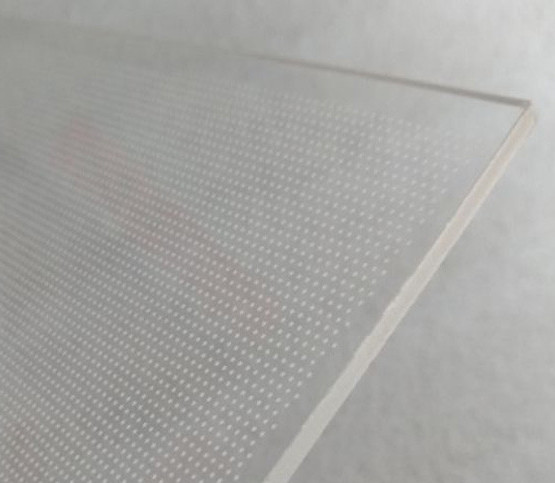

△经处理后成为亚克力导光板

简单来说,亚克力导光板就是运用亚克力的透光性,在亚克力内部做一些可以使光线均匀发出的导光点,来达到我们想要的灯光效果。

source:google.cn

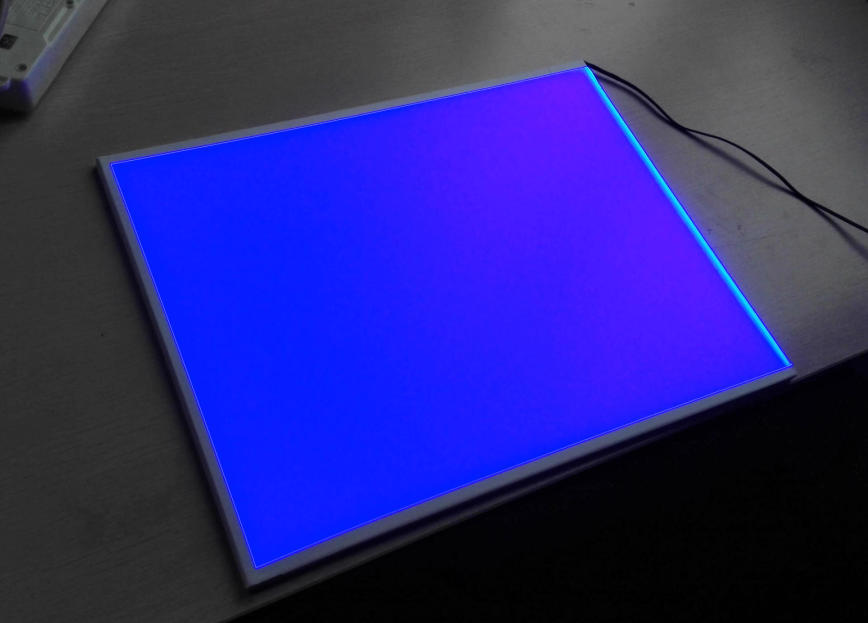

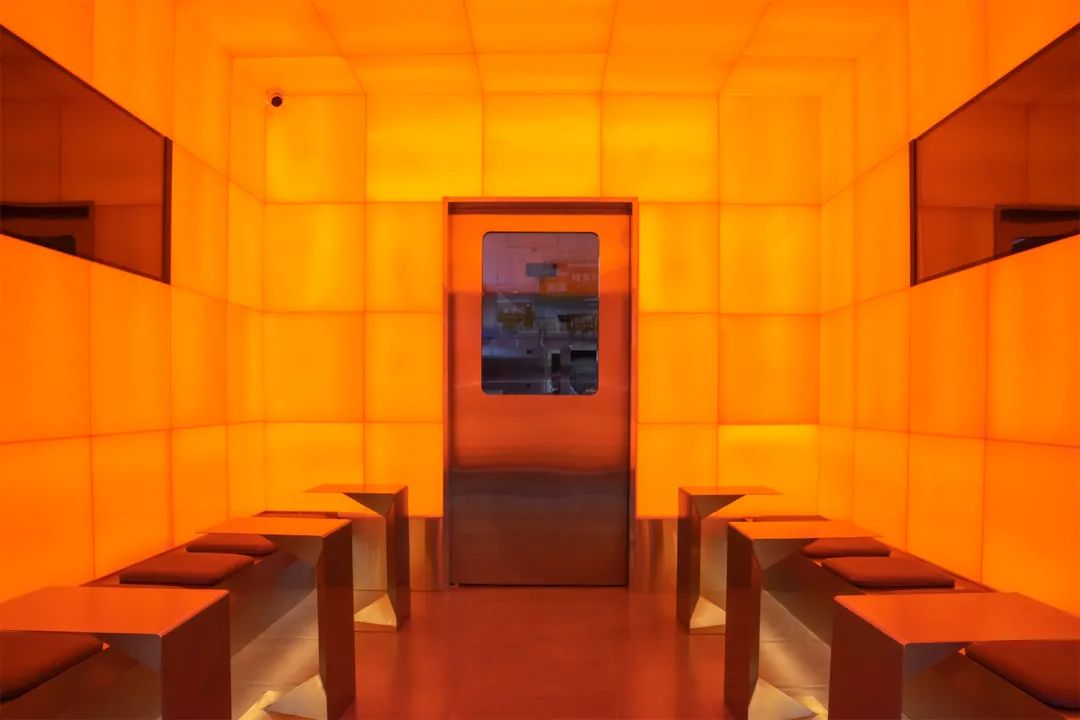

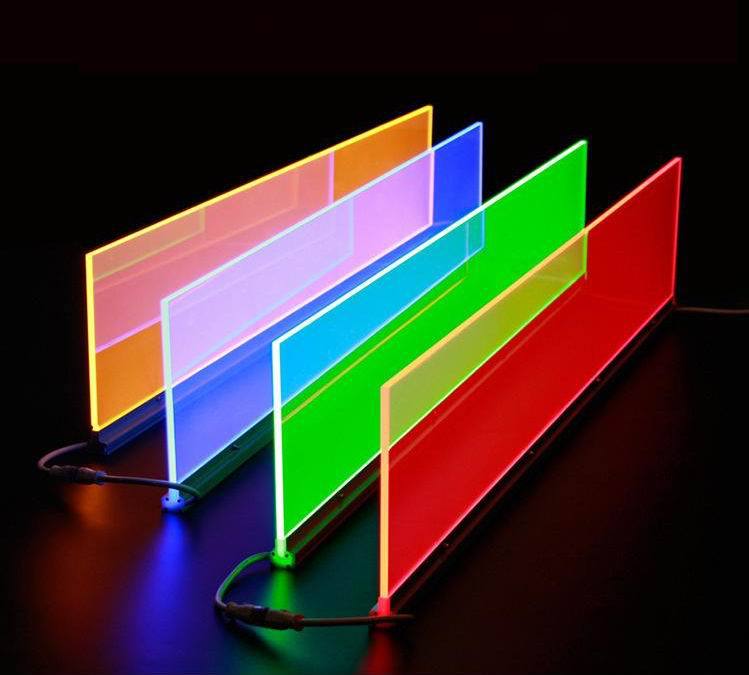

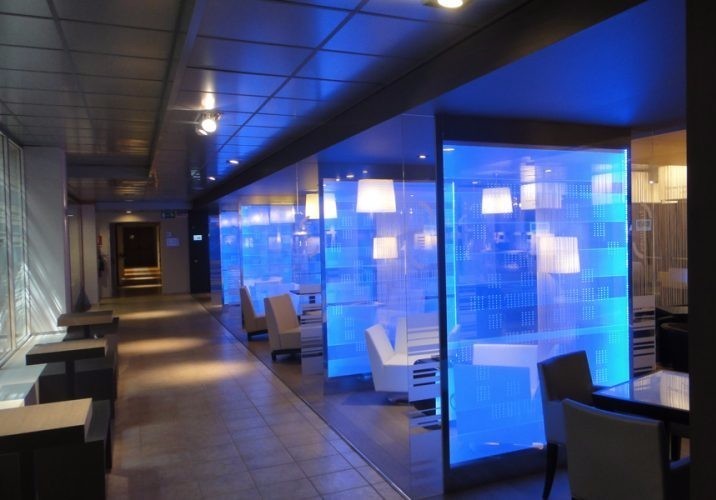

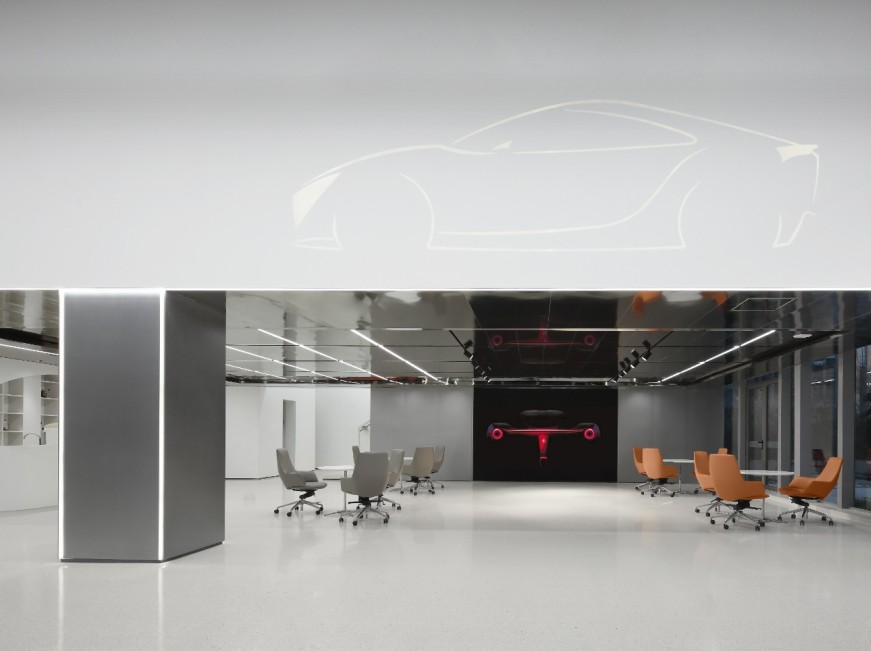

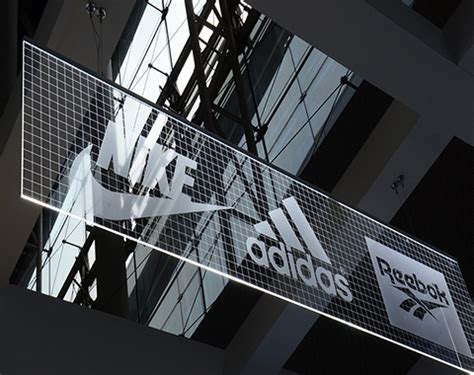

△导光板发光效果示例


2、亚克力导光板的特点

source:google.cn


a、导光均匀

亚克力导光板通常在恒温、恒湿、无尘的环境下制作而成,具有透光性强、通透性好、超薄超亮、无暗区,导光均匀,匀度可达90%甚至以上。

source:google.cn


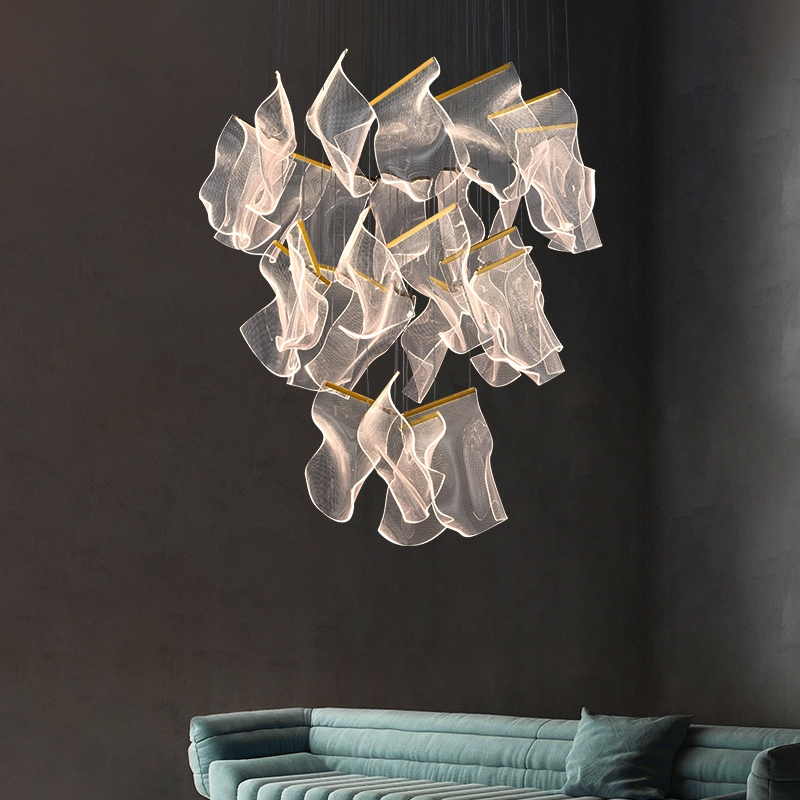

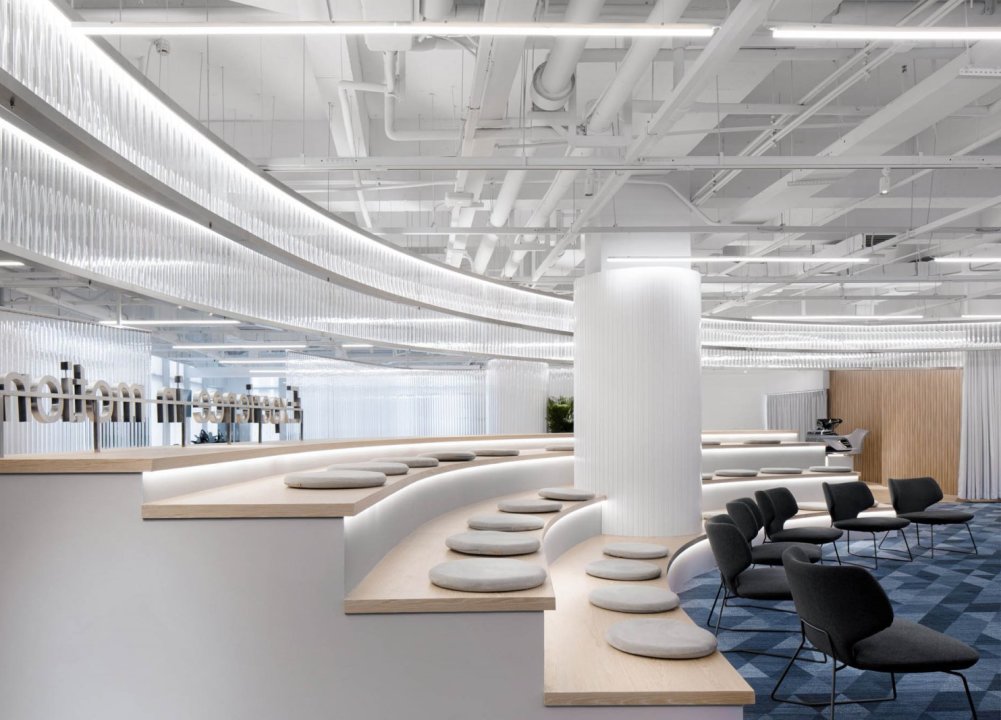

b、可塑性强

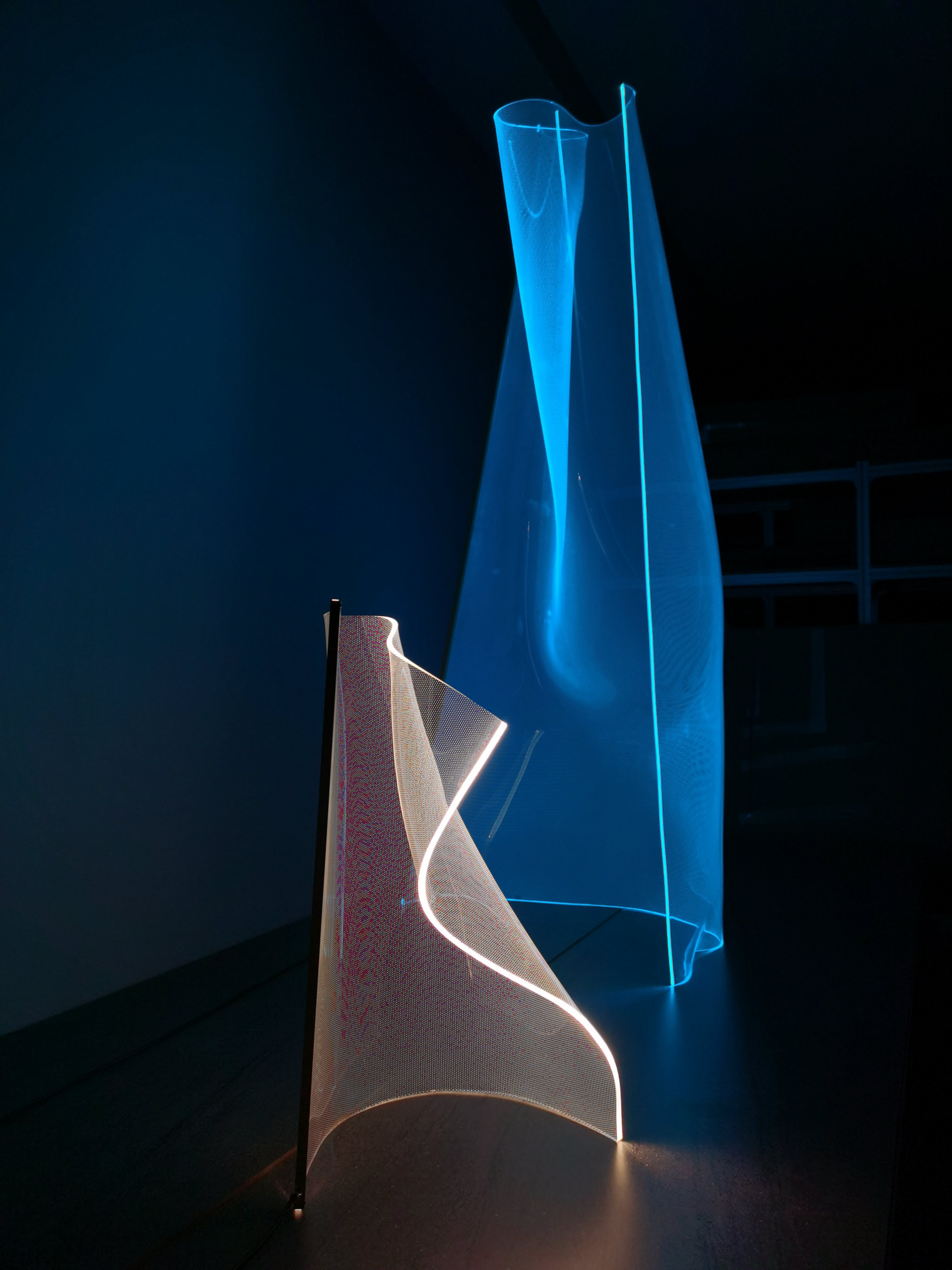

可塑造性能好, 加工性能优良,能满足各种创意设计。易订制,纹理、颜色、规格、结构、造型等均可定制化服务。同时可以任意裁切成所需要的尺寸,也可以拼接使用,工艺简单,制作方便。

source:google.cn


c、性能优越

密度小, 重量轻,抗冲击性强,耐候性好,安全性高。可以使用任何光源,包括LEDCCFL(冷阴极灯管),荧光灯管等。光转换率高,寿命长,安全环保,室内外皆可适用。

source:google.cn


d、节约成本

同等面积发光亮度情况下,发光效率高,功耗低;同等亮度情况下,可以使用较薄的产品,节约成本。

source:google.cn

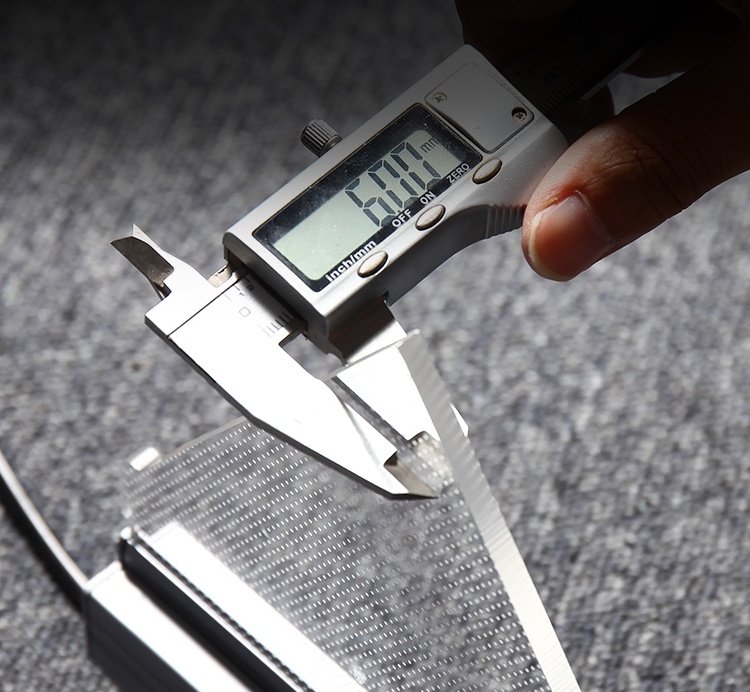

3、常用参数

source:google.cn

亚克力导光板的常用参数,取决于所用的亚克力基材,通常如下:

进口亚克力的尺寸:2.05×3.05m


国产亚克力(回料)的尺寸:1.25×1.85/2.45m;

1.22×1.82/2.44m;1.23×1.83m


国产亚克力(新料)的尺寸:1.25/1.22/1.24×

1.85/2.44/2.46m(厚度3mm~12mm透明);

1.25/1.22/1.24 ×1.85/2.44/2.46m(厚度14mm~25mm透明)


常见的厚度为6mm,8mm,10mm,12mm,20mm


(以上为市面上大部分产品材料常用参数,仅供参考)

亚克力导光板的原理及工艺

source:google.cn


1、亚克力导光板的制造工艺

亚克力导光板的制造工艺主要分为印刷式非印刷式两种。


a、印刷式

印刷式导光板是采用网版丝印导光油墨制作而成的。导光油墨具有折射和高反射光线的作用,可将侧边入射光改变方向变成平面光。

source:google.cn


优点

设备投资较少,操作简单,机动性高,成本低。


缺点

结构的均一性、油墨黏度、网板张力不易控制,需大量人力,产品优良率相对低。


b、非印刷式

非印刷式导光板制作工艺又分为直接注塑、化学蚀刻、激光雕刻、V-cutting技术。


直接注塑

根据背光源产品大小和厚度将网点设计在注塑模具上,再把PMMA胶粒热熔通过注塑机直接注塑成型成导光板

source:google.cn


化学蚀刻

根据背光源产品尺寸大小先将网点做成模具,再把模具和光学级亚克力板结合并通过化学方法腐蚀光学级亚克力板,生成网点。

source:google.cn


激光雕刻

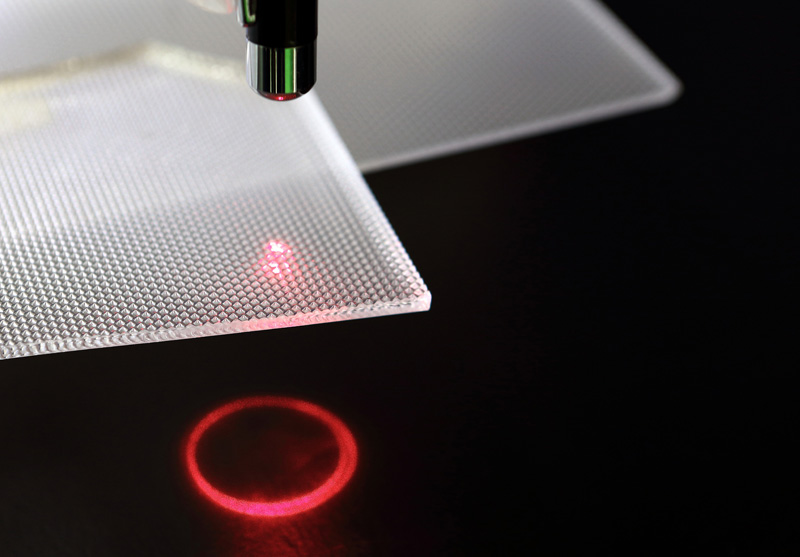

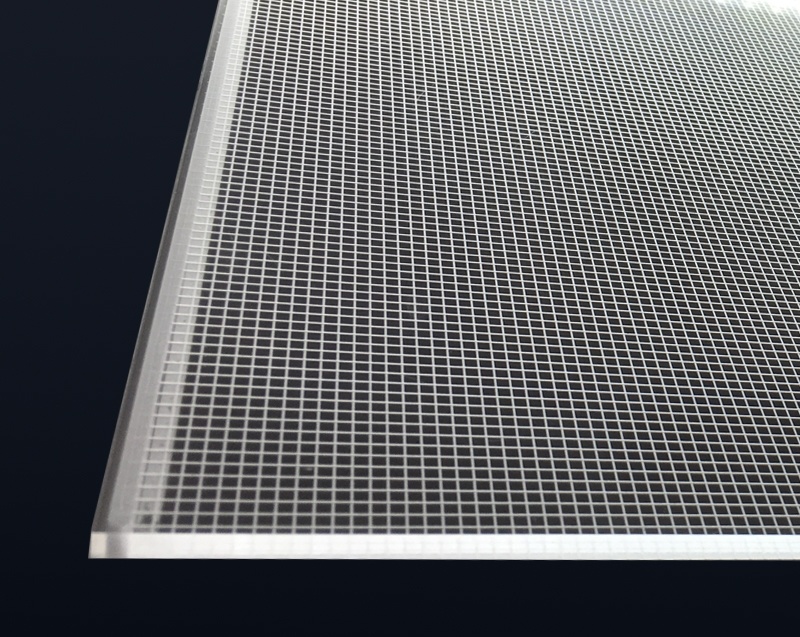

利用激光雕刻机在光学级亚克力板材表面刻上线槽或凹孔点阵。线槽或凹孔点阵可把侧边入射光线折射变成平面光。

source:google.cn

source:google.cn


V-cutting技术

采用高级工业钻石在数控机床的配合下,破坏光学级亚克力板材表面,从而形成V型槽,这些V型槽可以随着导光板厚度更换调整。

source:google.cn

source:google.cn


优点

结构更具微细化及精密化,品质的均一性较佳,产能高量大时,成本可大幅度降低,产品的良率较高,可降低材料成本,光学品位较易维持。


缺点

设备投资较高, 模具专用性强,不能通用或调整,开模费用高,用量少时成本较高,生产工艺较难掌握。
