开关插座面板有哪些分类？

导读

硬装基础部分完工以后，电工师傅会返场安装开关面板，如果这个时候业主想用118型等多功能的插座，可能为时已晚！因为开关面板和底盒是配套的，一旦我们预埋完成，返工比较麻烦。

试想，如果你厨房墙面瓷砖已经贴好，造型硬包已经做好，改的代价是否有点大呢？

上一期我们学习了回路规划和强电施工工序的相关知识，今天我给你分享的是关于开关插座面板的一些内容。本期主要解决以下知识点：

1：开关插座类等面板的型号有哪些？

2：开关类面板有哪些分类？

3：插座类面板有哪些分类？

4：弱电类面板有哪些分类？

5：智能类面板有哪些？

因为底盒预埋不对而导致无法使用业主青睐的面板款式，这种施工错误，大都在于我们对面板尺寸型号的不了解。下面我将给你讲解。

开关面板我这里大致给你大致分类两类：常规款和非标款。

常规款：日常我们使用最多的86型面板， 尺寸为86㎜*86㎜。如果你前期水电交底的时候没有跟工长特别说明，默认配套的就是这种。

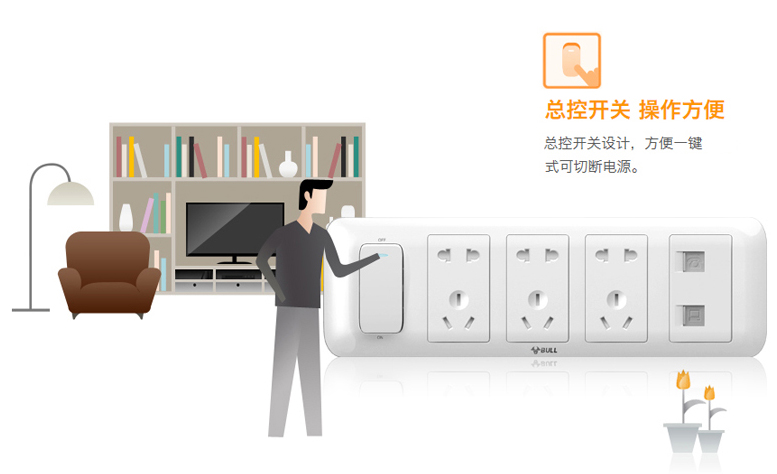

非标款式：都是长方形，有横版竖版两种：横版款式常见118型（两列），尺寸：118*75mm，三列尺寸：157*75mm等，具体长度根据插座的列数和款式而定。

再次强调的是此类非标尺寸的面板有相对应的底盒（暗盒），需要在水电施工时就预埋进去。

不同型号开关面板有配套底盒↑

讲解完面板的常见型号，接下来我们介绍面板的种类。在家装中，面板主要有三类：开关类、插座类、弱电类。首先给你介绍第一种。

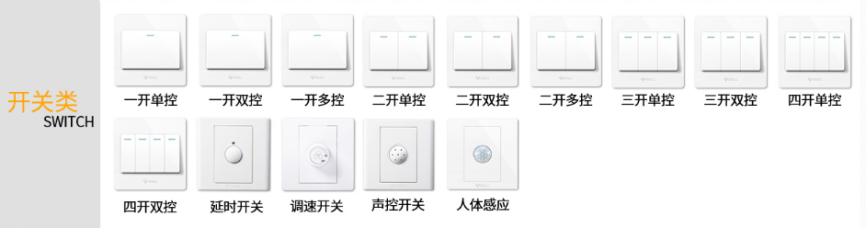

开关面板常见种类有：一开单控、一开双控、一开多控、二开单控、二开双控、二开多控、三开单控、三开双控、四开单控、四开双控、延时开关、声控开关、红外感应开关等，汇总如下图：

开关面板种类↑

对于延时开关、声控开关、红外感应开关等好理解，几开几控的这么多种类不少设计师分不清，几开几控可简单按功能区分：单控、双控、多控。然后根据面板上有几个开关按钮，就是几开。

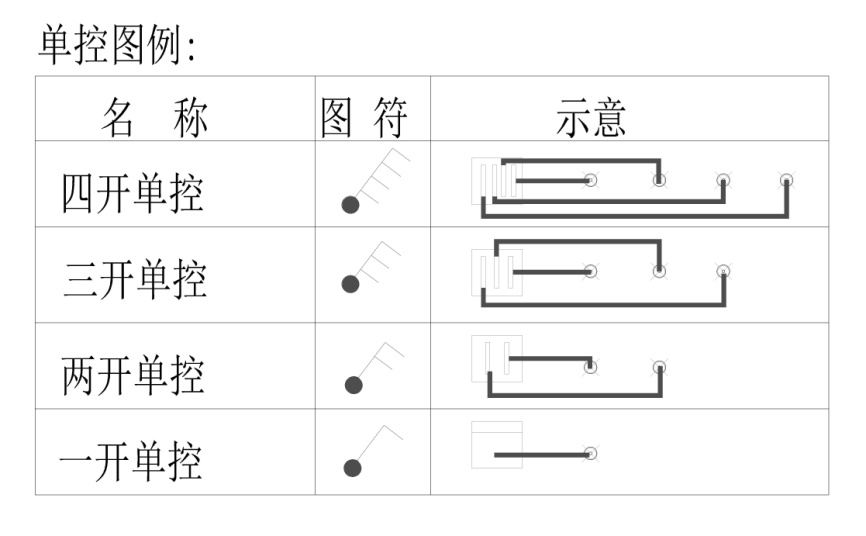

单控开关：在家庭电路中最常见，一个开关按钮控制一个灯。

根据一块面板上有几个开关按钮就是几开单控。如面板上只有一个开关按钮就是一开单控，有两个开关按钮就是两开单控，同理有三开单控和四开单控。

一开单控：一个开关面板控制一路灯。

双开单控：一个开关面板控制两个不同位置的灯。

三开单控：一个开关面板控制三个不同位置的灯。

四开单控：一个开关面板控制四个不同位置的灯。

双控开关：

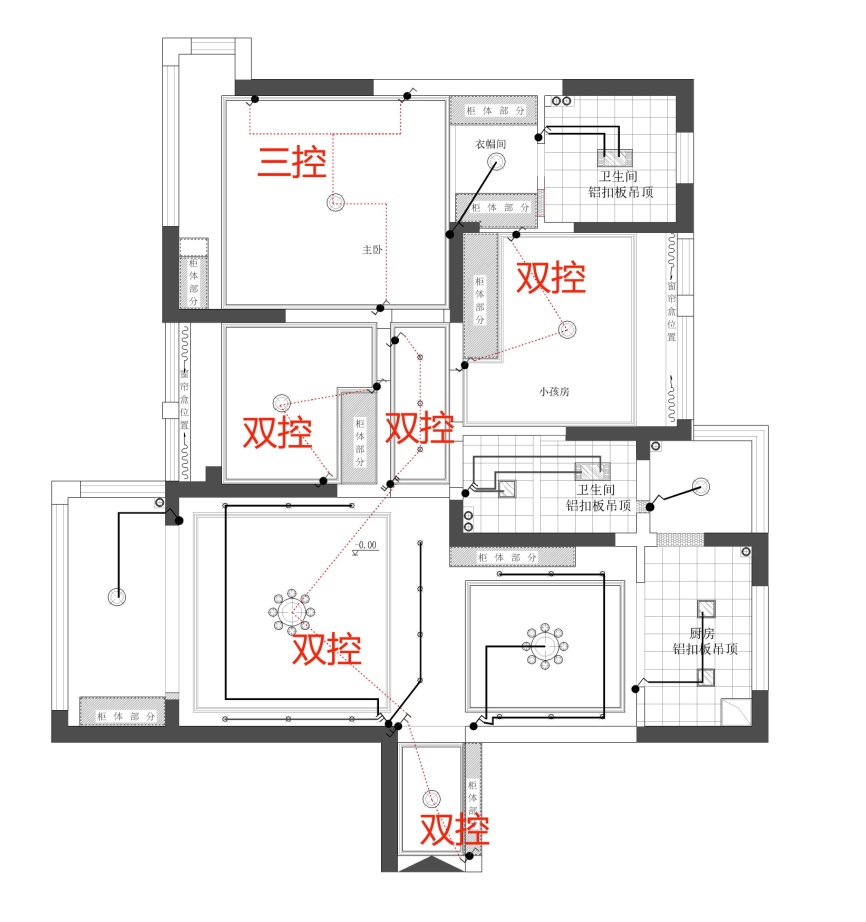

可实现两个不同位置控制同一路灯或者电器。常用于不走回头路的公共行走路线和卧室灯。如下图示意，红色双控的地方都是为了使用方便，其中，客厅的双控设置为业主最常打开的灯为宜。

根据一块面板上有几个开关按钮就是几开双控。如面板上只有一个开关按钮是一开双控，有两个开关按钮就是两开双控，同理有三开双控和四开双控。

双控布置↑

多控开关：多控开关就是一条线路上的灯/电器可以在两个以上的位置开关。同理根据面板上有几个开关按钮就是几开多控，常见一开三控，用于主卧。

在门口打开主灯的同时，床的两边都可以控制，方便夫妻俩起夜不互相影响。

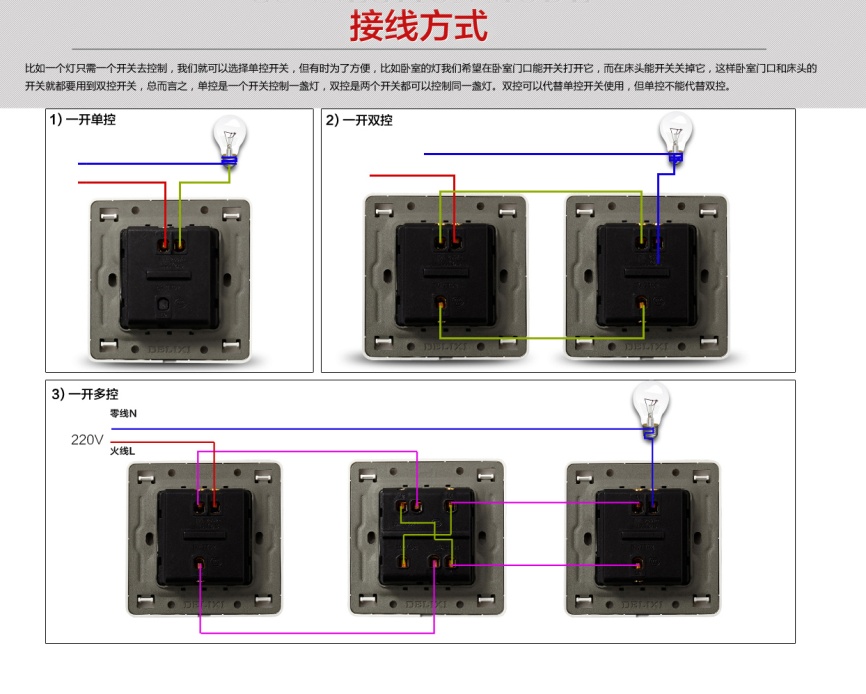

这三种开关的功能我们从本质上介绍了，至于如何接线，电工师傅比我们更专业，如果有兴趣的话可以看看下图。

讲解完开关面板后，下面我们进入第二大类。

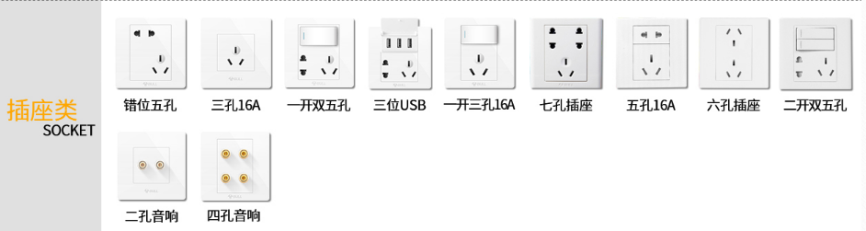

从款式上分主要有两孔插座、五孔插座、16A插座，带开关插座、带USB插座、地插等。

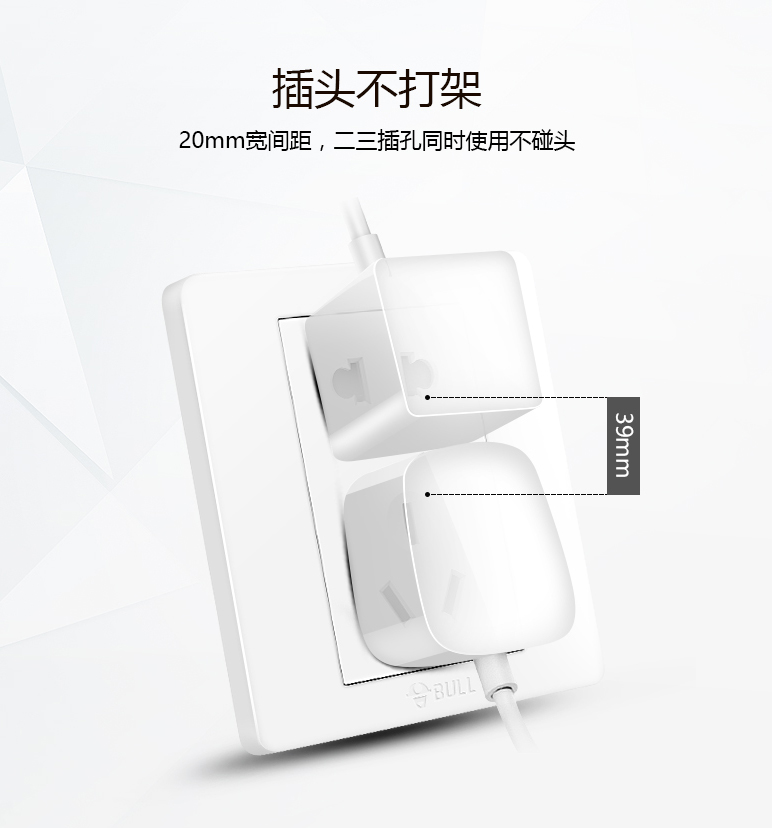

五孔插座：五孔插座是使用最多的，建议选择错位或者两插孔间距比较宽的款式，不然因为尺寸太小，无法同时使用。

16A插座：普通插座是10A的，16A插座用于功率大的电源插座，如空调插座、热水器插座等。

带开关插座：开关可用来控制自身的插座，也可单独用来控制另外的灯线。常用于使用频率比较多的电器中，减少拔插的频率，如厨房的电器插座、电视电脑插座。

带USB插座：有的时候装了是鸡肋，因为手机、平板等电子产品使用原装充电适配器寿命更长久一点。本身不配充电器的小电器可用，如部分台灯、小风扇、小型游戏机等，非必须。

地插：地插主要用于离墙远的位置，如客厅茶几、不靠墙书桌、餐厅等。用在客厅茶几位置时，要注意避开茶几位置，因为很多人会购买底部很低的烤火桌，如果是上翻式地插，可能打不开。

地插款式↑

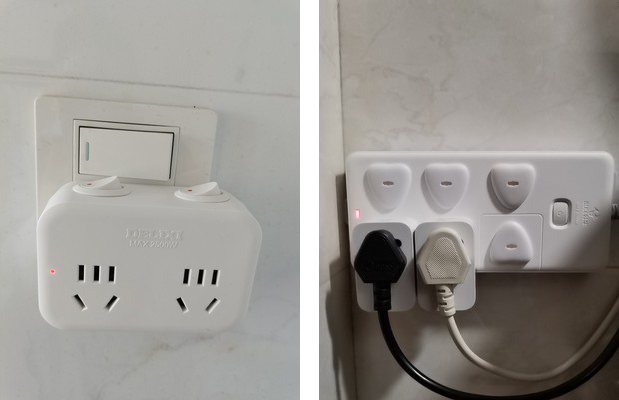

PS：此外，如果在某一个地方布置少了插座，还可使用插座转换器类插座，可一变多。如下：

插座转换器↑

接下来讲解我们今天需要认识的第三类面板。

弱电类面板主要有电脑插座、电视插座、电话插座等，这里我不做过多介绍（同样有地插的款式），重点在于需要选用可容纳更高网速的面板。

空白面板：常用来封蔽墙上预留的查线盒，或弃用的墙孔，如风暖照明多出来的线。

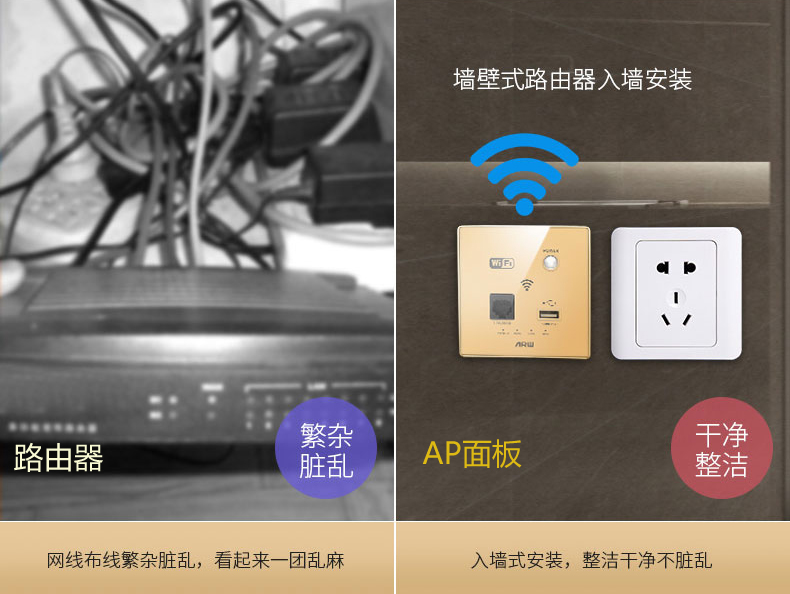

除了常用的弱电类插座，还有AP面板在弱电的运用中比较广泛。普通的平层选一个信号比较好的路由器能做到全网WIFE覆盖。AP面板则更适用于别墅等较大的空间。

AP面板：相当于一个连接有线网和无线网的桥梁，主要作用是将有限转换成无线/将各个无线网络客户端连接到一起，然后将无线网络接入。

AP面板有如下两种。

①有网线：需要安装的地方已经有布置网线，AP面板直接取代原有网路面板。

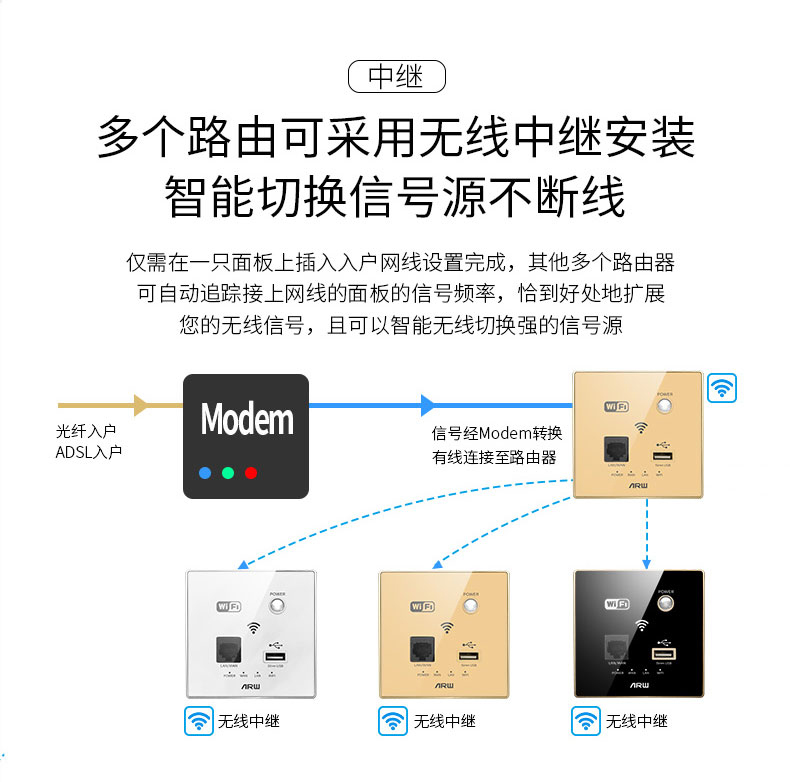

②无网线：通过安全中继安装，可以在不接有线网络的情况下接受另一个WIFI信号再转发，两个路由器之间不需要网线连接，可以有效延长WIFI信号。

接下来讲解我们不常见到的那一类。

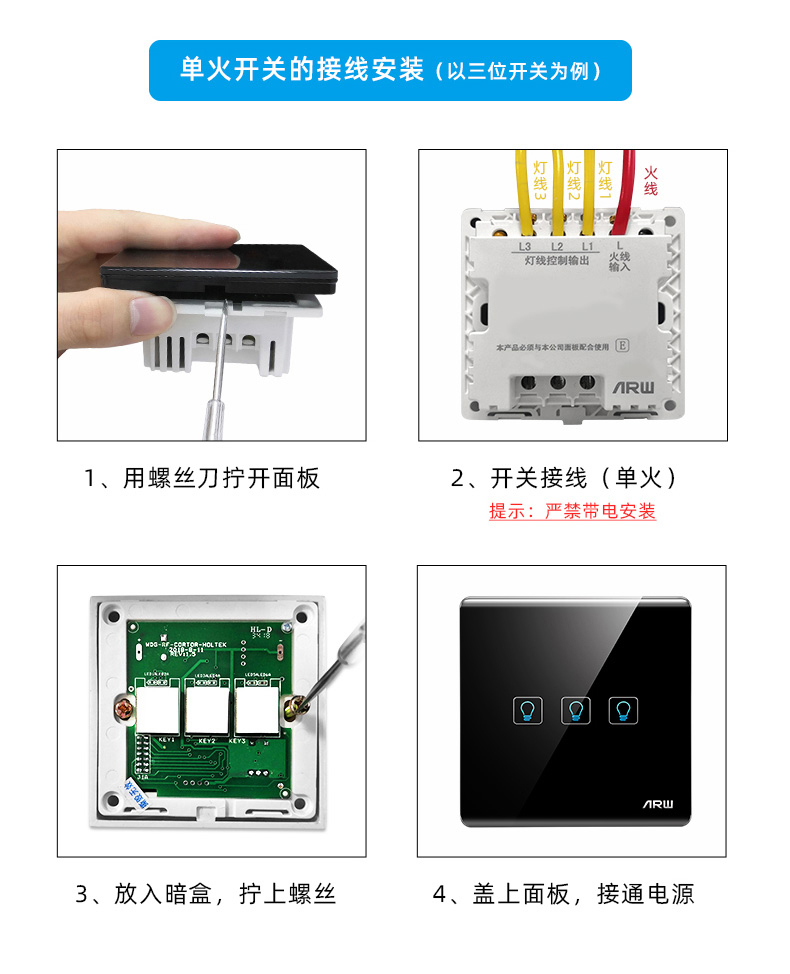

智能开关有两种，可接单火线的，还有一种接零火线的。零火线对灯具没有要求，也更稳定，有条件接入零线的一定要选择零火线开关（在电路施工时布置好零火线）

智能插座：可用手机、天猫精灵等控制插座上的电器。可实现远程遥控，如回家需要先打开空调制冷，直接在手机上可控制。

智能插座也有两种：

①智能插座转换器：在原有插座的基础上直接插上，性价比高。

②可完全替代普通插座的智能插座，造价高一些。

今天我们学习了开关插座面板的知识点，主要有以下内容：

1：家装使用最多的是86型开关插座面板，如果需要用到非标款式的面板，在水电施工的时候就要预埋好对应底盒，不然无法安装。

2：开关类面板有很多，对于比较拗口的几开几控我分成三类给你进行详细介绍，大体分为单控、双控、多控系列。然后根据一块面板上有几个开关按钮键就是几开（单控、双控、多控）。

3：插座面板类根据需要进行选择，其中要注意16A插座、带开关插座、带USB插座、地插等运用场景。不是功能多就好。

4：弱电类面板要选择性能最好的，其中AP面板在别墅等大户型中运用方便。

5：智能类面板是未来的一个趋势。分开关和插座给你进行了介绍。

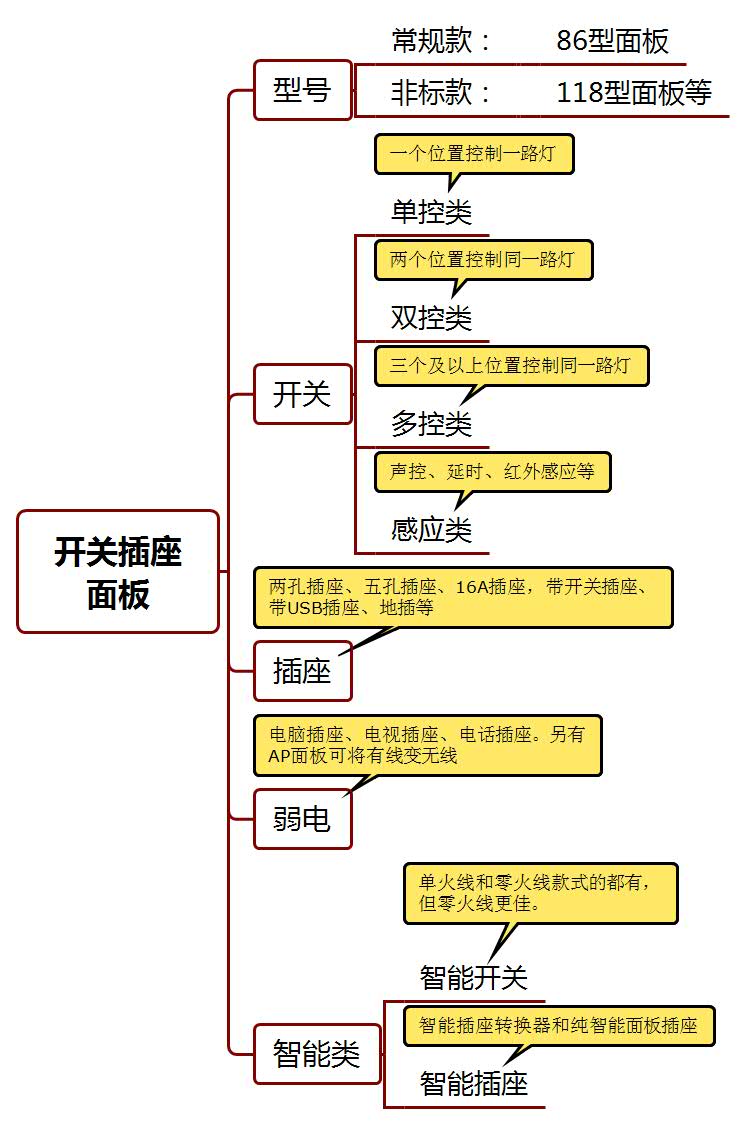

最后，如昔为您准备了一张小卡片，希望可以帮你更全面的回顾本期内容。

（部分图片来源于网络）

今日练习

讨论：地插要一百多一个，你的客户需求的多吗？

欢迎把你的答案写在本文下方的留言区，跟同学们一起过过招。

PS:如果对课程内容有疑问，请大家在评论区积极留言，写下你的问题。我们收集好大家的问题后，会在每周五问答板块统一解答！

下期预告

下一期我们将学习到开关插座布置的相关知识点，敬请期待！
