装饰完成面尺寸是室内设计中的一个标志性的尺寸界线，既影响完成面内部的基层做法，也影响到空间的使用，甚至会影响到设计方案的实现。

今天，咱就从以下几个方面来聊聊装饰完成面：

1、什么是装饰完成面？

2、完成面的尺寸，该怎么确定？

3、完成面的图纸表达，该怎么做？

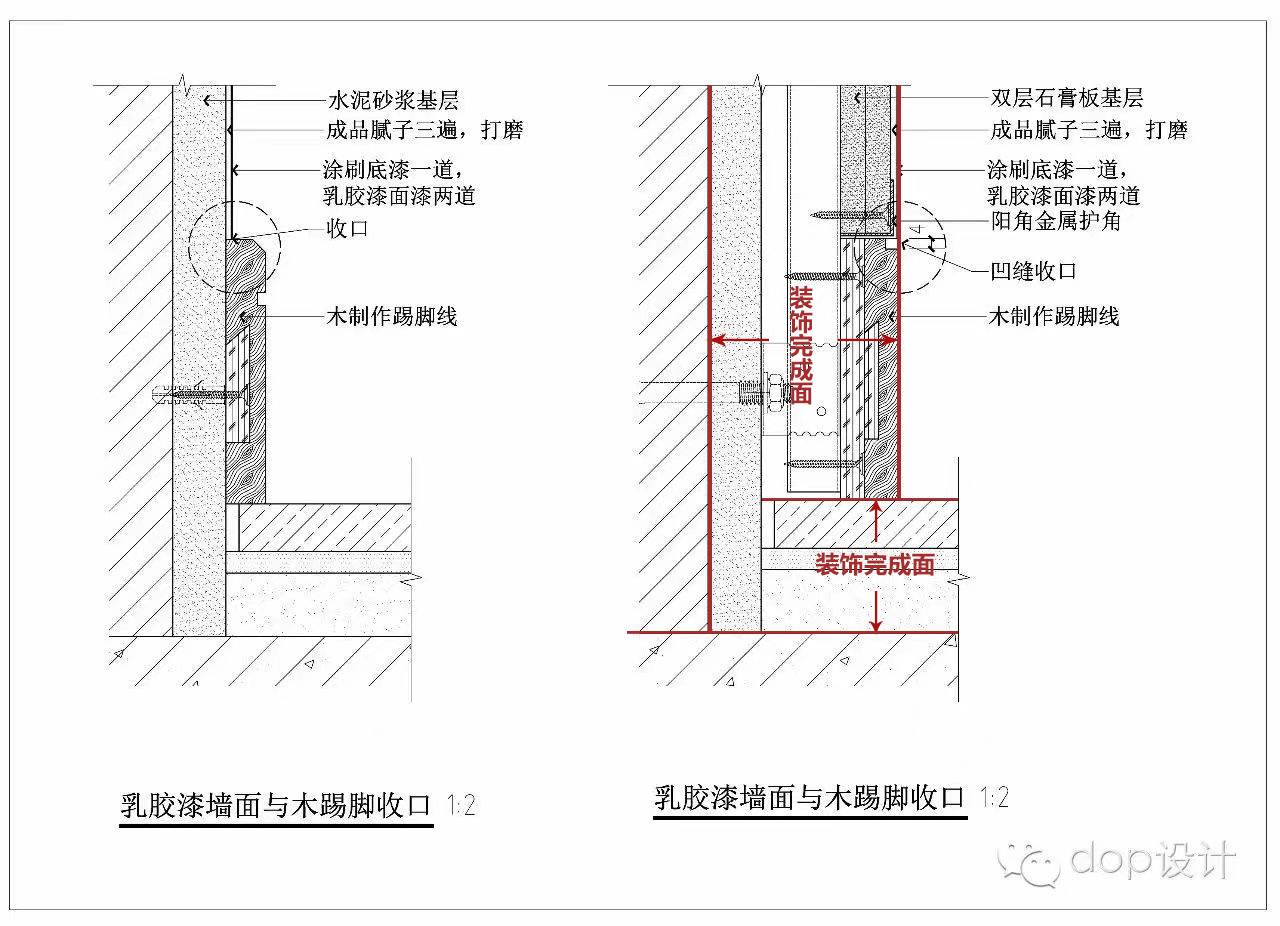

装饰完成面，包括了装饰面的整体构造工艺，在装饰中有着非常重要的作用，是建筑构造及围护结构以外附加在表面的装饰构造，即从土建基层到最终装饰材料面层的构造做法合集。

因此，装饰完成面的厚度是由“饰面材料的厚度+内部构造的厚度”组成的。理论上所有的装饰设计都有一个装饰完成面，即进行装饰施工以后的完成面。

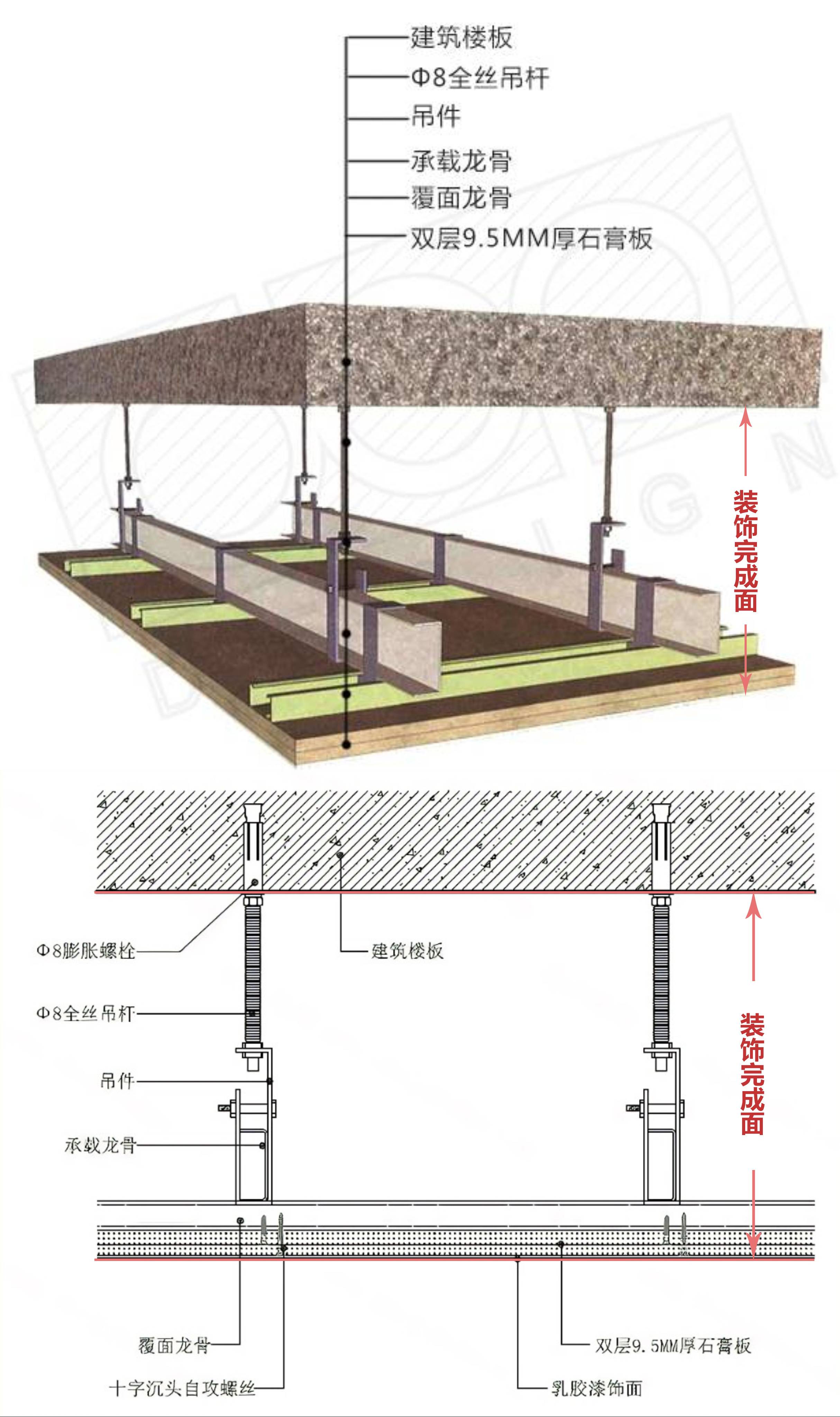

以轻钢龙骨石膏板吊顶为例，从楼板下面到乳胶漆饰面为装饰完成面。

a、装饰完成面的饰面层

饰面层是指室内装饰施工完成后，可以触摸到、看到的材料。乳胶漆、壁布、石材、瓷砖、木饰面、镜片、玻璃等。

b、装饰完成面的内部构造

内部构造分为工艺构造与设计构造两个部分：

①工艺构造

是由于施工需要所产生的构造。例如，石材或瓷砖饰面需要粘接剂或水泥砂浆与墙体进行连接，这是工艺构造，是饰面安装的必要条件。

②设计构造

设计构造是设计要求所产生的饰面材料凹凸变化而形成的内部构造为设计构造。设计构造不是必要条件。如石材干挂所需要的最小厚度约为90mm，根据设计要求可以达到200mm乃至更多。

在内部构造中，无论是工艺构造还是设计构造，都包括一个共同的因素——校正层。校正层也称为找平层，是对原有基层的误差现状或前一工序的施工误差进行校正所产生的构造厚度增加，我们称之为校正层或找平层。

c、装饰完成面的界定

装饰完成面包括空间6个界面的完成面，归纳起来分三类：天花完成面、墙面完成面、地面完成面。

装饰完成面是建筑构造及围护结构以外附加在表面的装饰构造。即建筑承重结构、围护墙体、装饰墙体以外的饰面材料与内部构造。

上文说到了，装饰完成面归纳起来分三类：天花完成面、墙面完成面、地面完成面。那么，接下来咱们就一起来看看各类装饰完成面比较常用的尺寸是如何确定的吧！

a、天花完成面的界定

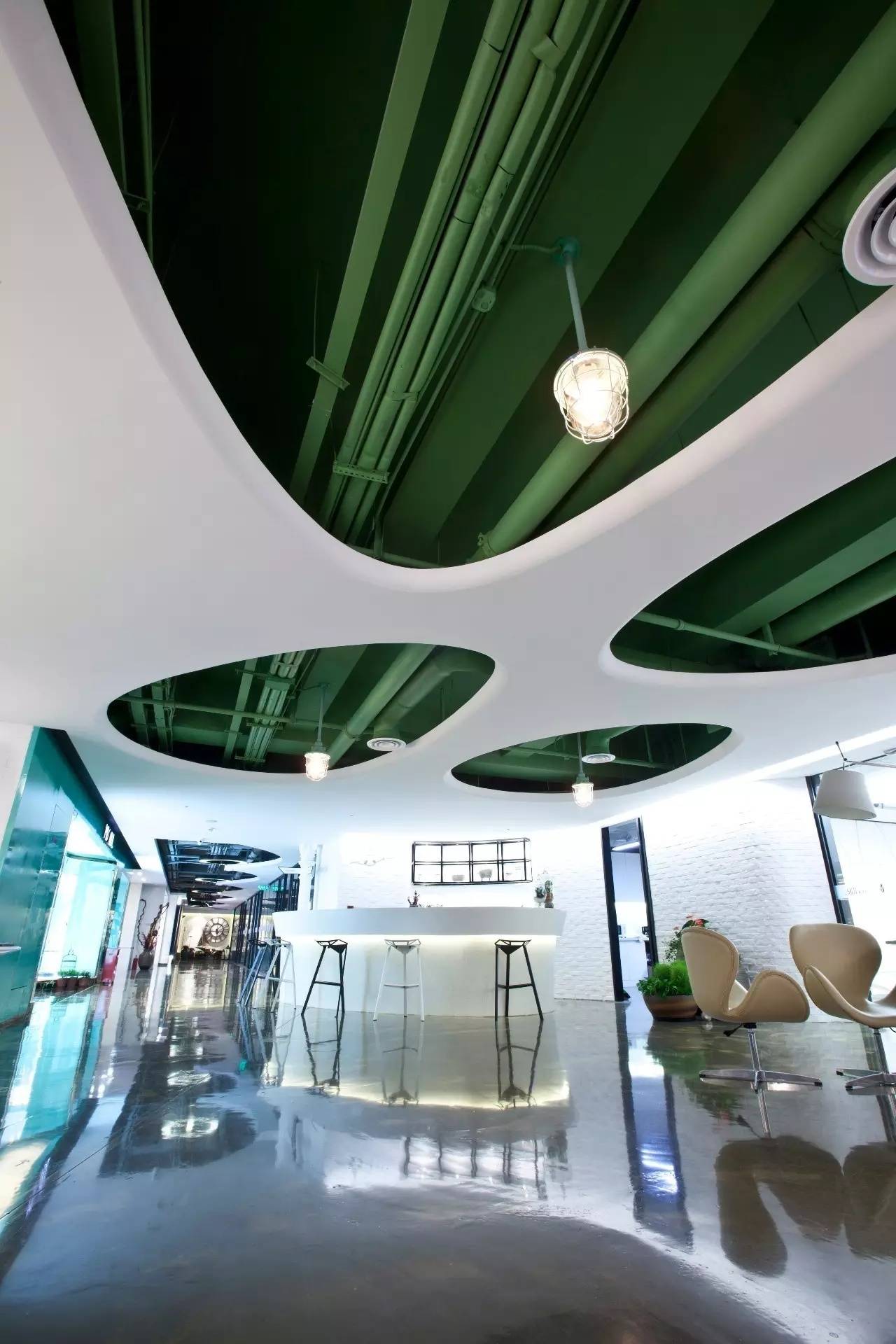

天花完成面通常指的是吊顶完成面。裸顶涂刷乳胶漆我们常会称之为建筑完成面。

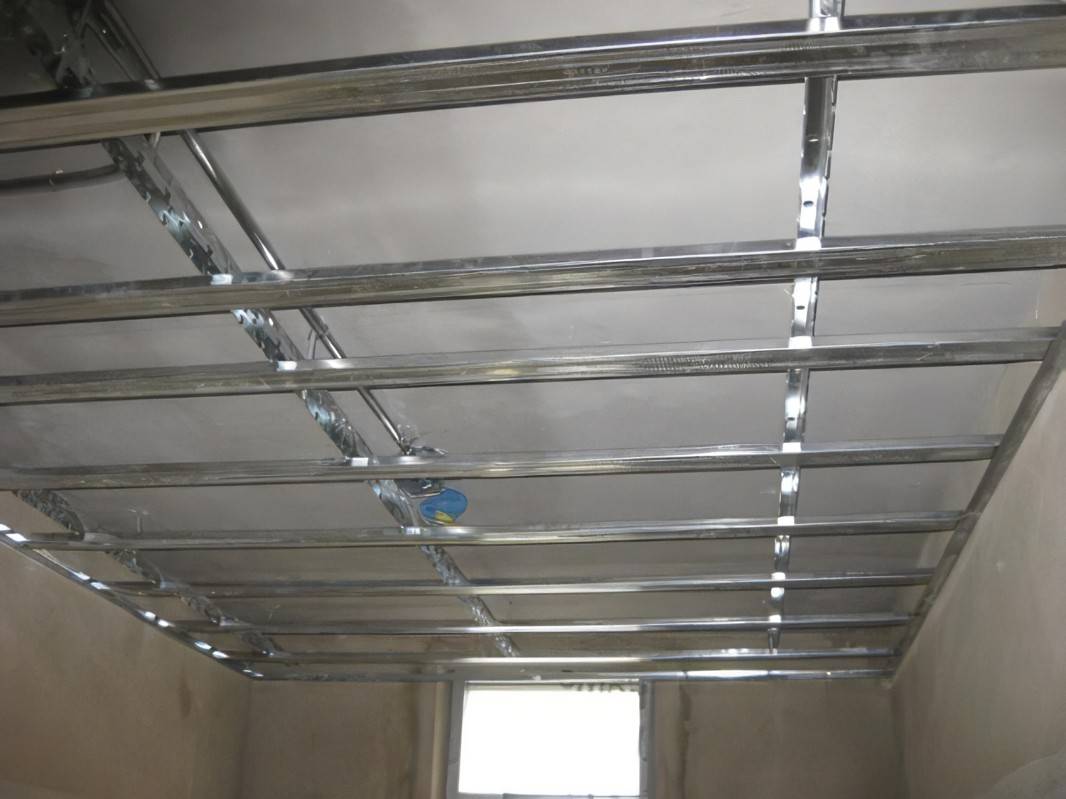

常见的结构层有轻钢龙骨石膏板结构层、T型烤漆龙骨等，大多是由龙骨及配件组成的骨架部分和石膏板、基层板组成的基材部分所组成。饰面层多为乳胶漆，还会有镜片、木饰面、铝板、硬包等材料。

b、天花完成面的工艺厚度

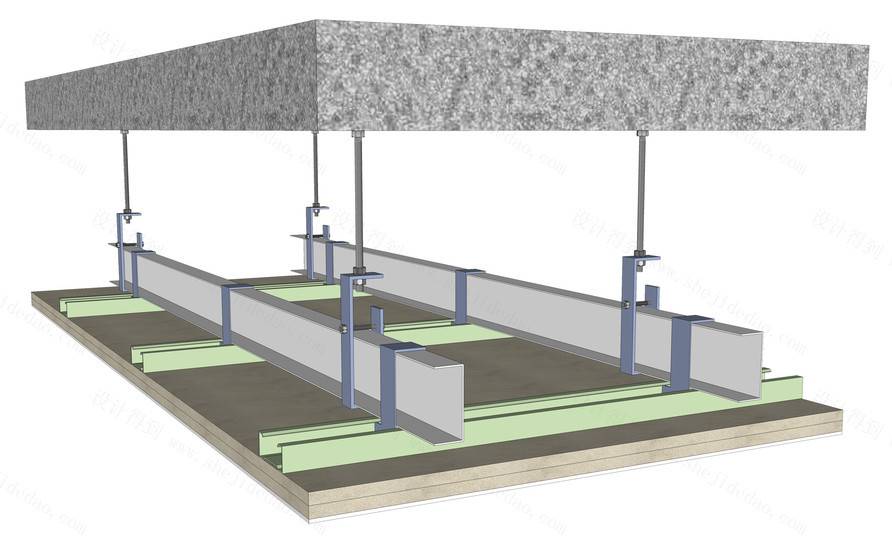

① 轻钢龙骨石膏板最小吊顶厚度约为80~100mm，

包括：

1）天花楼板误差按10~20mm计算；

2）卡式轻钢龙骨最小安装厚度约为60mm，包括膨胀管、通丝、龙骨；

3）纸面石膏板按单层厚度为9.5mm；

4）找平腻子层加乳胶漆饰面为3mm。

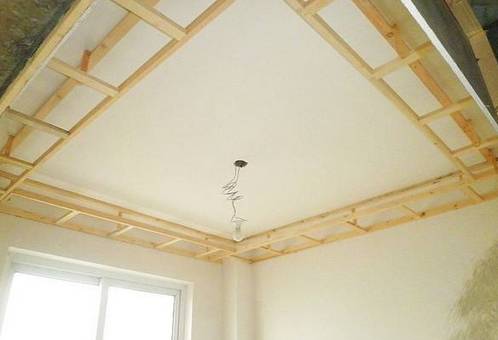

② 木质龙骨石膏板最小吊顶厚度约为30mm，包括：

1）天花楼板误差按10~20mm计算；

2）阻燃基层板厚度为9~18mm；

3）纸面石膏板按单层厚度为9.5mm；

4）找平腻子层加乳胶漆饰面为3mm。

c、天花完成面的机电预留高度

① 大型商业综合体与甲级写字楼吊顶内机电预留高度约为1000~1200mm；

② 公建内敷设机电干线的部位吊顶内预留高度约为550~650mm；

③ 有空调风管的吊顶内预留高度约为300mm；

④ 敷设电气管线的吊顶内预留高度约为100mm。

d、影响天花完成面的非构造因素

①灯具：灯具本体高度及安装高度，灯具与电气线管、线盒重叠对天花完成面产生的影响；

②顶部管线：空调、新风、排风的、给排水等管线对完成面的影响，包括支架及安装要求等。集中式空调溢流水管线及排水管道的坡度也要注意考虑的。

③消防方面：消防管线、防火卷帘、挡烟垂壁等消防设施对完成面的影响，其中消防管线包括喷淋、烟感、防排烟等。

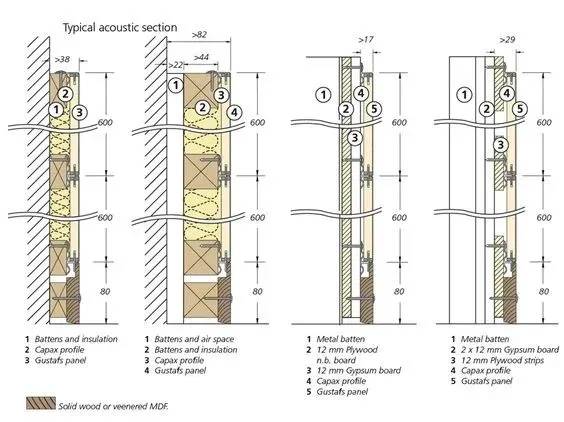

a、墙面完成面的界定

墙面完成面是指在建筑围护墙体或装饰墙体以外由装饰饰面及内部构造所形成的完成面。

部分墙面完成面需要在平面系统图纸中进行表达，这也是在深化图纸绘制过程中较为复杂的，同时也会极大地影响平面布局，严重的情况下可能导致平面方案进行重新设计。

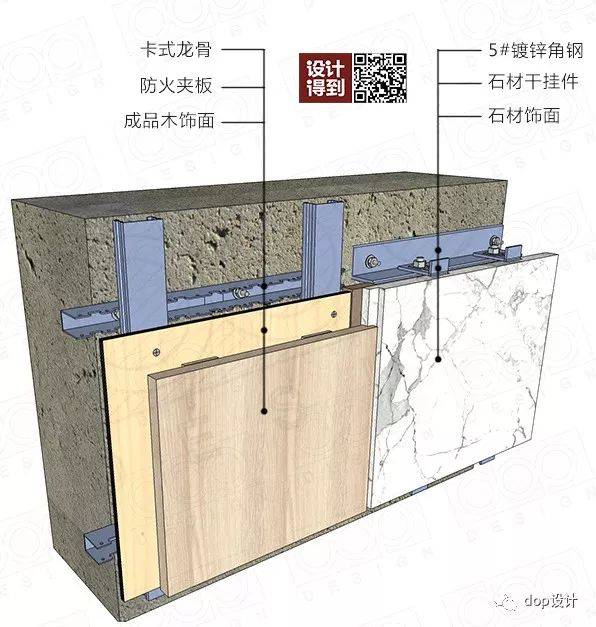

b、墙面完成面的工艺厚度

墙面完成面厚度要灵活对待，确定合理的尺寸区间。墙面的饰面材料种类繁多，饰面凹凸层次也变化较多，同类材料的工艺做法也不尽相同。

以下常见的墙面完成面厚度可供参考：

① 原墙水泥砂浆乳胶漆：

12+3=15~20mm；

② 覆面龙骨单层石膏板乳胶漆/壁纸：

25+12+3=40~50mm ；

③ 覆面龙骨阻燃基层板木饰面/硬包：

25+9+9+12=55~60mm；

④ 阻燃基层板木饰面/硬包：

5+12+3+12=32~40mm；

⑤ 阻燃基层板镜片/金属板：

5+12+3+5=25~30mm；

⑥ 原墙水泥砂浆粘贴瓷砖：

20+10=30~35mm；

⑦ 原墙粘接剂粘贴瓷砖：

8+6+10=24~30mm；

⑧ 原墙水泥砂浆粘贴石材：

16+18=34~50mm；

⑨ 原墙干挂石材：

60+50+25=90~135mm。

这里，需要考虑的一点是，在建筑原墙体直接涂刷乳胶漆、粘贴壁布等厚度小于3~5mm的完成面是对空间布局没有影响的，通常可以不考虑相关工艺厚度。

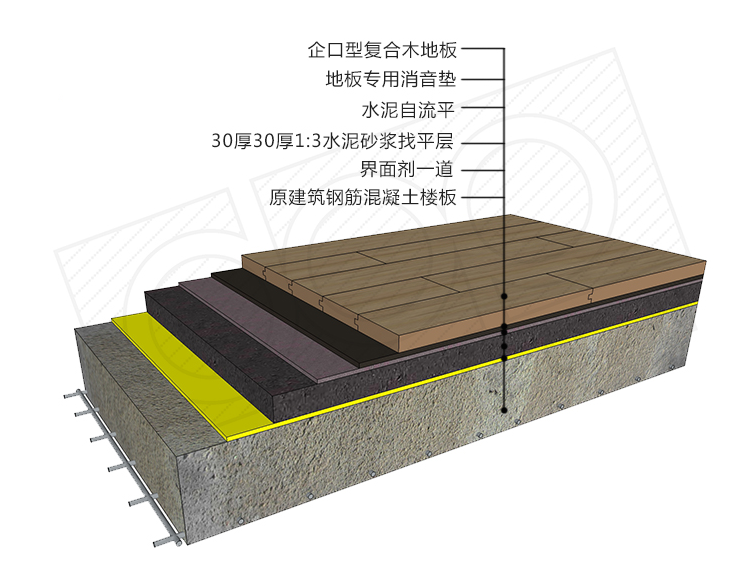

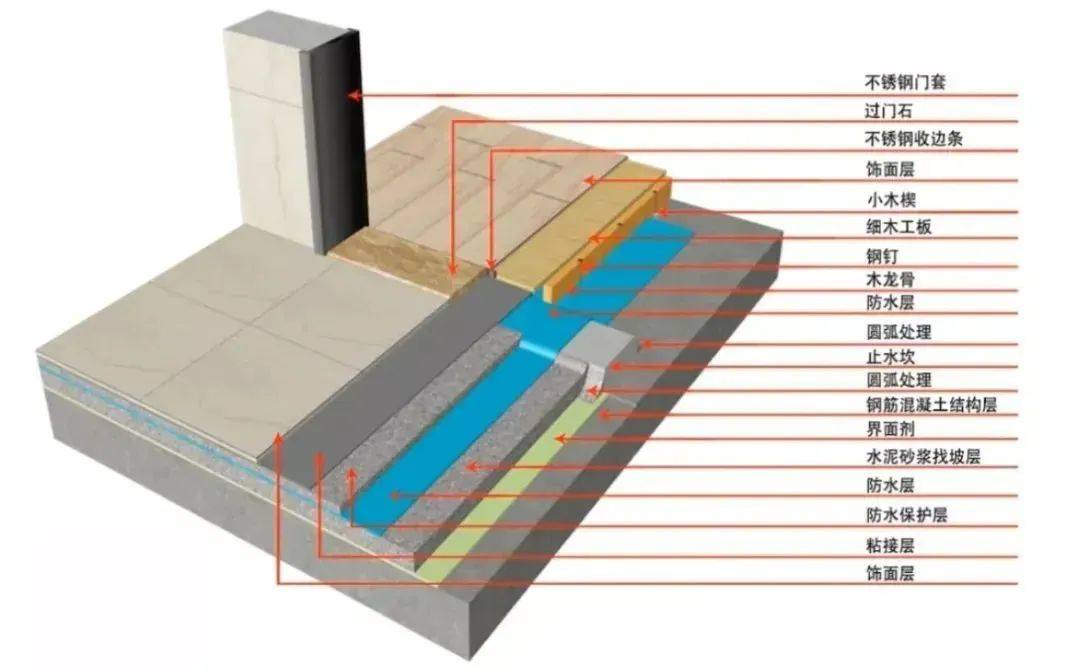

a、地面完成面的界定

地面完成面往往要与建筑标高相一致，建筑标高通常会高于结构标高，会预留50~100mm的完成面厚度。

无论地面完成面的厚度是否能够符合建筑标高的要求都不要随意改变地面完成面的标高，因为室内建筑标高会与垂直交通空间及室外的地面高度有直接的影响。

b、地面完成面的工艺厚度

地面完成面在多数情况下，都会满足工艺厚度的要求，在此就不进行阐述了。

c、地面完成面的注意事项

① 地面完成面的标高设定要符合建筑标高的同时要考虑地面标高最低点的高度。如有水区的标高通常会降低10~20mm，需要按此进行推算完成面的最高点。

② 地面完成面下需要敷设管线的要考虑管线的敷设要求对地面完成面厚度的影响。

③ 地面完成面高度无法满足工艺构造要求时，可以通过设置过门石等方式来弥补其不足。

装饰完成面的图纸需要表达清晰，既是对装饰面施工完成后边线的界定，也是固定家具、设备安装等的重要依据。那么，具体该怎么做呢？下面咱们一起来看看吧！

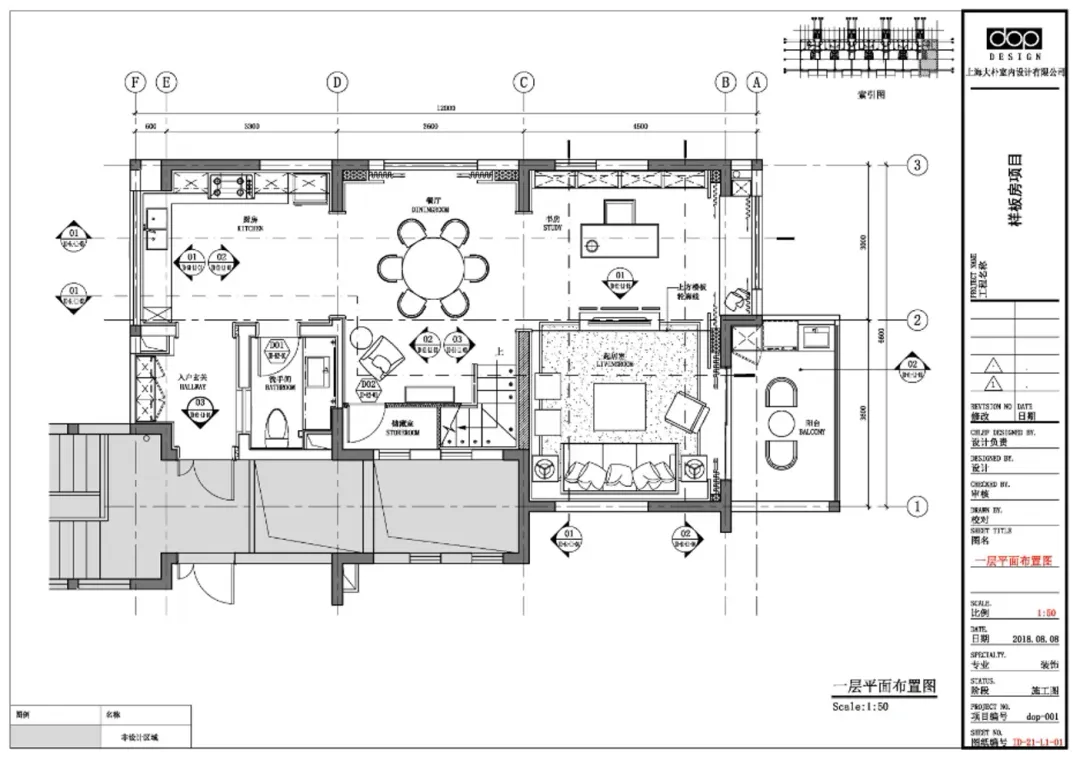

深化图纸传递的是建造数据，数据颗粒度直接表现就是细化范围。在图纸表达上，图纸比例会直接影响图形数据的颗粒度。

例如，在使用AutoCAD绘图的初期阶段的设计师，在平面图纸中绘制踢脚板的厚度，最终的结果可想而知，在纸上是无法看到20mm厚的踢脚板厚度，相反，两条相邻的线条组成了一条粗线。

装饰完成面是否表达，要根据具体项目的实际情况而定，通常为以下几种：

a、 对空间布局基本没有影响或比例不适合的，可以不表达

① 一些工艺做法，其装饰完成面的厚度较小，对空间布局基本没有影响的情况下，通常可以不表达。

例如，在建筑基层（顶面或墙面）直接涂装乳胶漆、粘贴壁布等厚度为3~15mm的装饰完成面，对空间布局的影响可以忽略不计。

② 当绘制1:200及以上的总平面图时，墙面完成面可以忽略表达的，仅仅是忽略表达，而不是不考虑。

b、可能会对空间布局有影响，且必须要表达的

饰面材料为镜片、木饰面、硬包、瓷砖或石材湿贴的完成面，其厚度多在15~50mm之间。在如下情况时，需要在平面系统中表达且不能忽略：

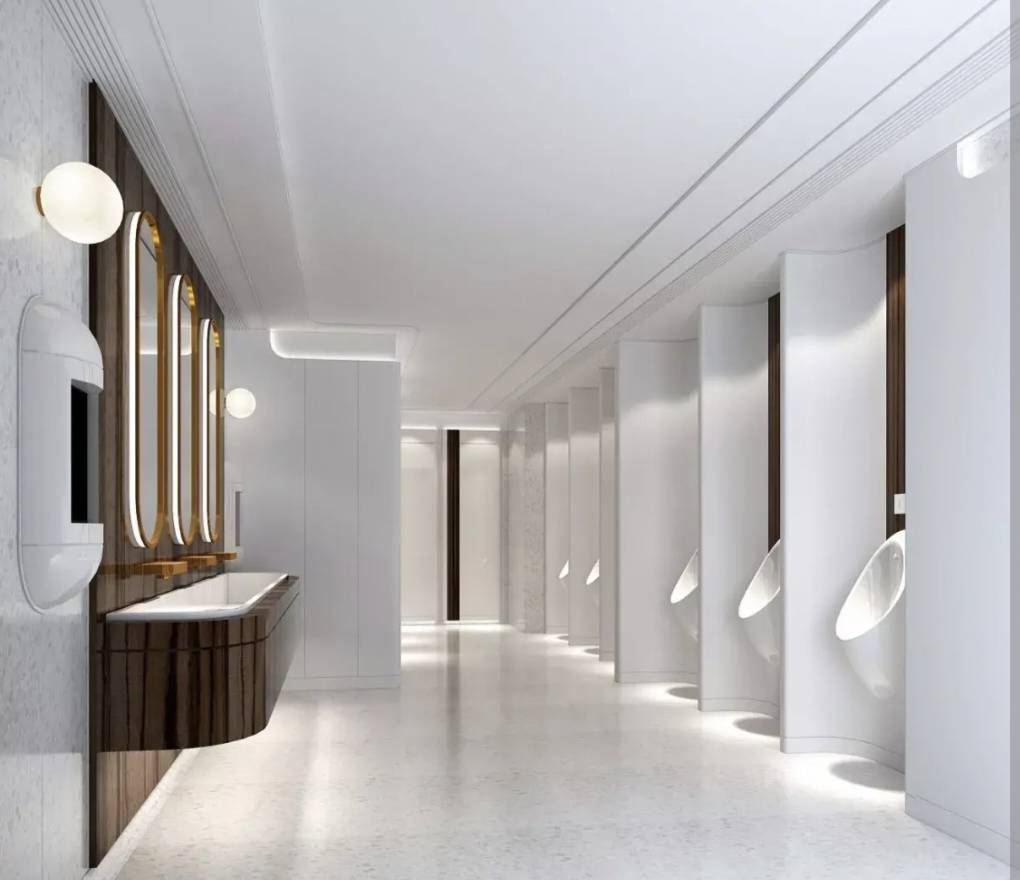

① 较为狭小的空间，如卫生间、走廊等。狭小的空间或家具布局比较紧凑的空间，由于装饰完成面的增加可能会要对平面方案进行调整与修改，因此需要绘制表达以确保尺寸符合要求。

例如石材湿贴的卫生间蹲位，标准尺寸是900x1200mm，要求的是装饰面层贴完后尺寸，因此墙体是不能按照这个尺寸进行施工的。石材饰面需要每面墙体增加50mm。这样墙体施工的尺寸就要1000X1250mm。

② 涉及到防火设计法规及国家相关强调的空间，如电梯前室、楼梯间等，法规中的最小尺寸为饰面安装后的尺寸，否则可能会导致竣工不能验收的情形发生。

③ 安装已知设备的预留空间，要充分考虑完成面的厚度及设备的尺寸及安装要求。如电梯门等。

④ 在立面图纸中，30mm以上的完成面是一定要表达的，否则会对立面尺寸有较大的影响。

c、对空间影响较大的，必须表达

此类情况多为造型凹凸层次较多，装饰完成面的厚度多在50mm以上的，对空间影响较大，必须要表达。

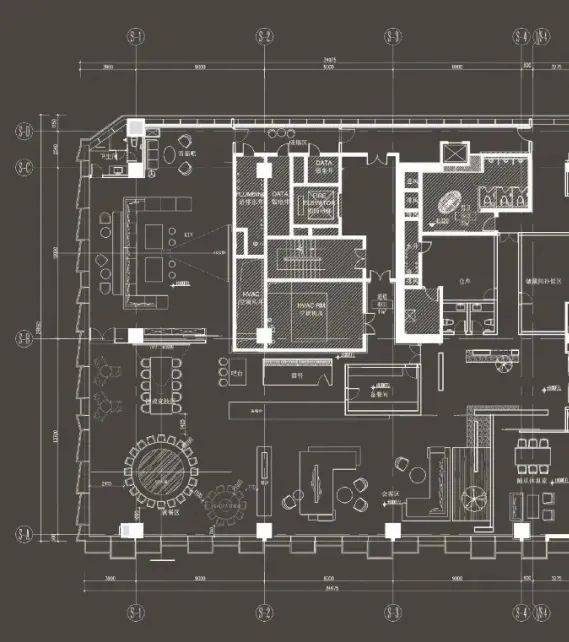

图纸表达内容主要包括：建筑结构信息（楼板、地面、柱体、梁、墙体等），装饰结构墙体与墙面装饰完成面，其它相关构配件（建筑窗、垂直交通构件、地面高差等），标注信息（尺寸、标高、索引、图例等）。

△ 加入设计得到交流群，连接行业资源 △

好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~

留言超过10条。

下一篇，我们来系统的盘一盘《外平内推的巴士隐藏门，该如何实现？》，敬请期待~

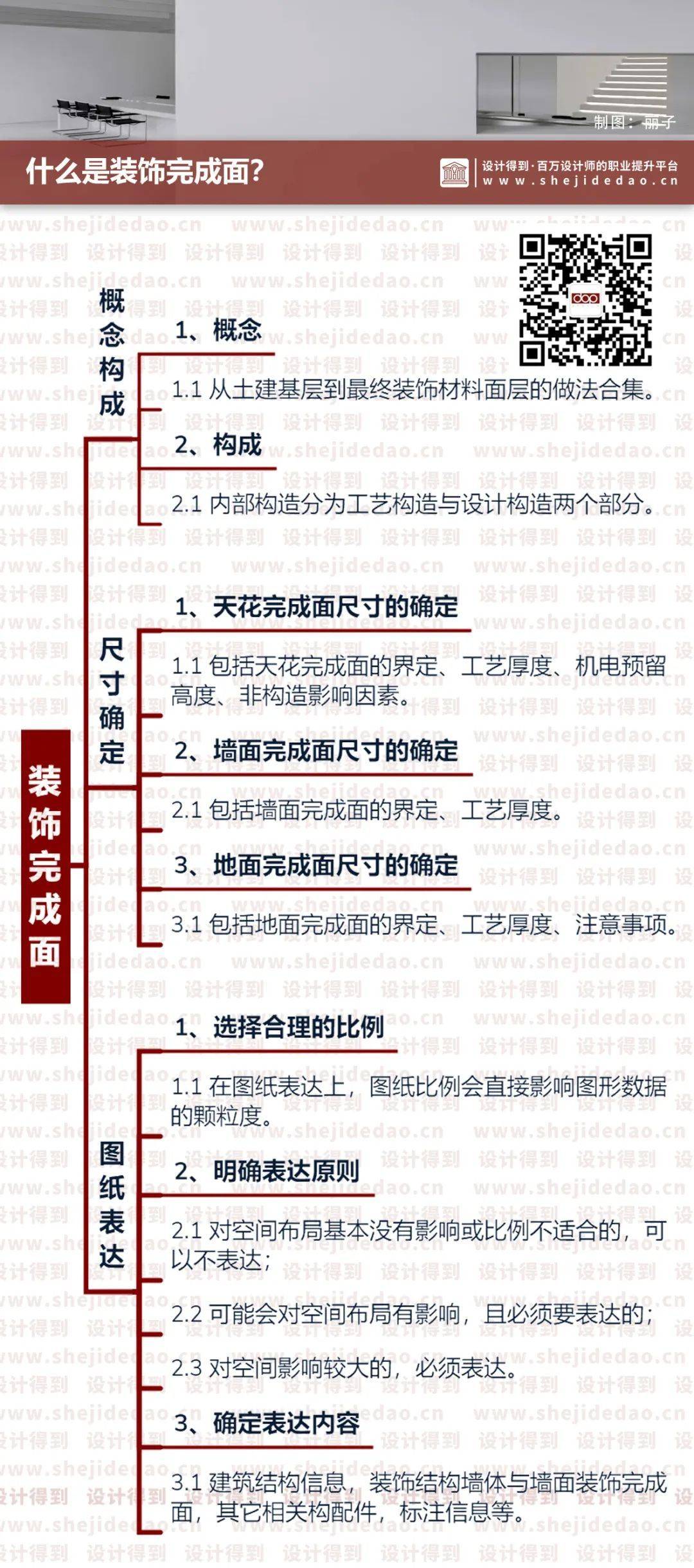

最后一张图，总结全文，拜了个拜~
