家装设计圈中一直说：金厨银卫，卫生间作为家居空间中空间最小、所需功能最多、最常用的空间，一直是空间设计中的重难点，对每个区域尺寸的把握尤其重要，今天从以下4个方面给大家分享卫生间常用的人机工程尺寸：

1、家用卫生间平面储尺寸

2、坐便区、蹲便区、小便器尺寸

3、洗手台、梳洗区尺寸

4、淋浴区尺寸

ps：本文属于通识常用知识，建议收藏使用。

1、设计要点

根据《住宅设计规范》（GB 50096—2011）的规定：

2、两件套卫生间

两件套卫生间一般含洗手台、坐便器。

 面积一般在为1.86㎡左右（含洗手台、坐便器）

 长度为1.55 m，宽度为1.2 m。

3、三件套卫生间布局

这种空间面积一般在3-4.5㎡左右（含洗手台、坐便器、淋浴间）

长度为1.83m，宽度为1.83m。

布局一

布局二

4、常见干湿分离卫生间

 干湿分离卫生间空间面积一般在4.5㎡左右（含洗手台、坐便器、淋浴间）

这里示范的是面积4.2㎡的长条形空间：

湿区 2.7㎡，干区 1.33㎡。

长度为2.85m，宽度为1.48m。

△三件套（干湿分离）

5、长方形、家庭常用紧凑卫生间

 面 积 为 3.6 ㎡（含洗手台、坐便器、淋浴间）

 长度为2.73m，宽度为1.35m。

△三件套（常用紧凑型）

坐便区、蹲便区、小便器是卫生间最重要的功能区域，一般都设置在干区。

1、蹲便器区域尺寸

a、蹲便器单体尺寸

525 mm×430 mm×200 mm（不带存水弯）；

525 mm×460 mm×250 mm（带存水弯）。

b、蹲 便 区 人 体 活 动 尺 寸

蹲便器距墙面的尺寸宜为 200~250 mm；

蹲便器前方要预留 500 mm，以便使用者腿部摆放与站 立、转身等活动；

储水箱的安装高度宜为 1000 mm；

蹲便区的排水坡度宜为 2%。

2、坐便器空间尺寸

a、蹲 便 器 单 体 尺 寸

普通坐便器整体长度为 700 mm（最小为 620 mm），高度为 750 mm。

在厕所间内，应设计直径为 450 mm 的人体出入、转身无障碍空间。

b、坐 便 区 人 体 活 动 尺 寸

坐便区的最小尺寸宜为 900 mm×1100 mm；

坐便器前方要预留 450 ～ 500 mm，方便使用者腿部摆放与站立、转身等活动；

坐便器两侧宜留 200~250 mm，方便使用者双腿及手臂的两边摆放及活动。；

坐便器的座位高度宜为 350~400 mm。；

坑距预留设置为 300~400 mm。

洗手台是给人进行刷牙、洗漱、化妆、仪容仪表整理的区域，是卫生间的干区。

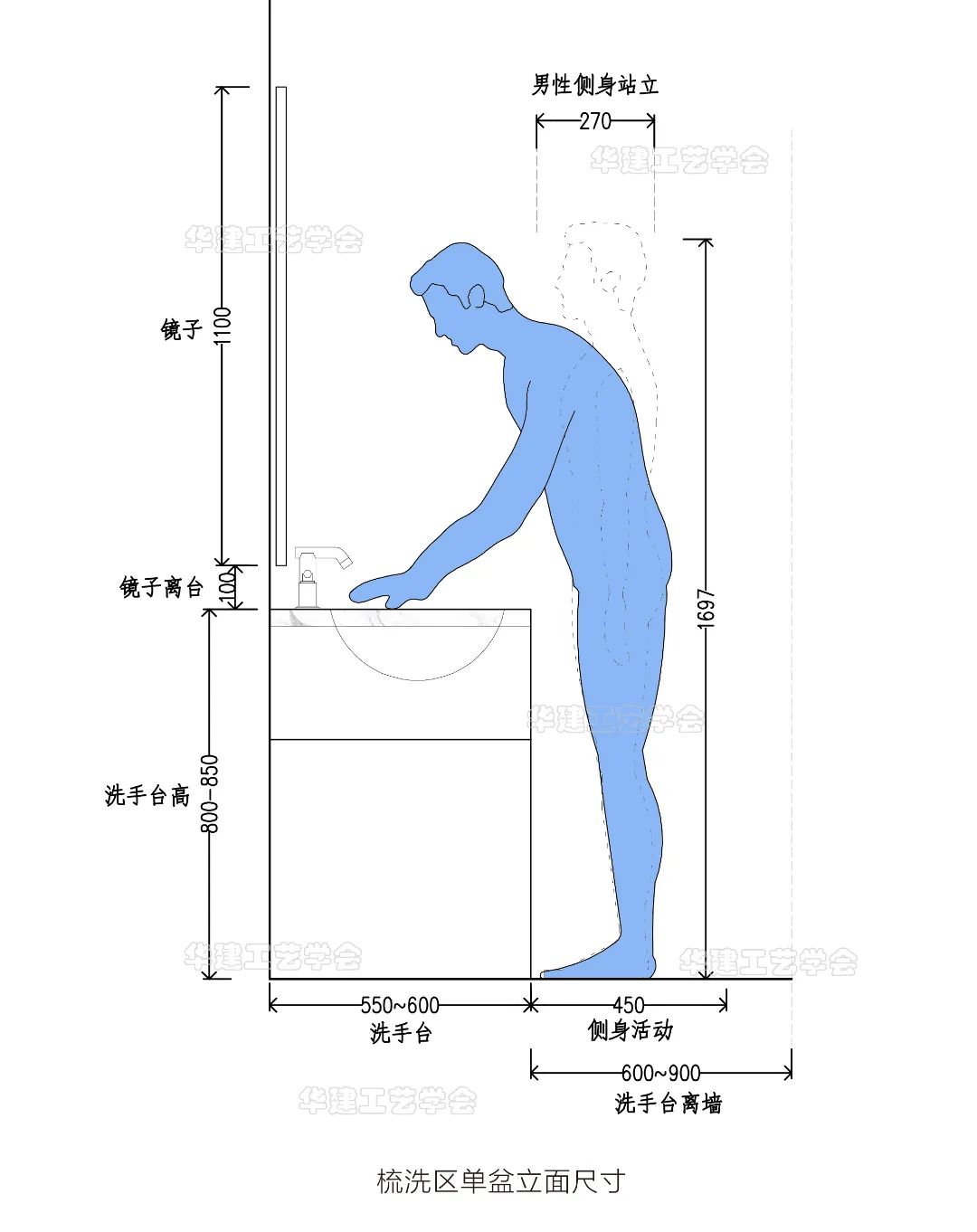

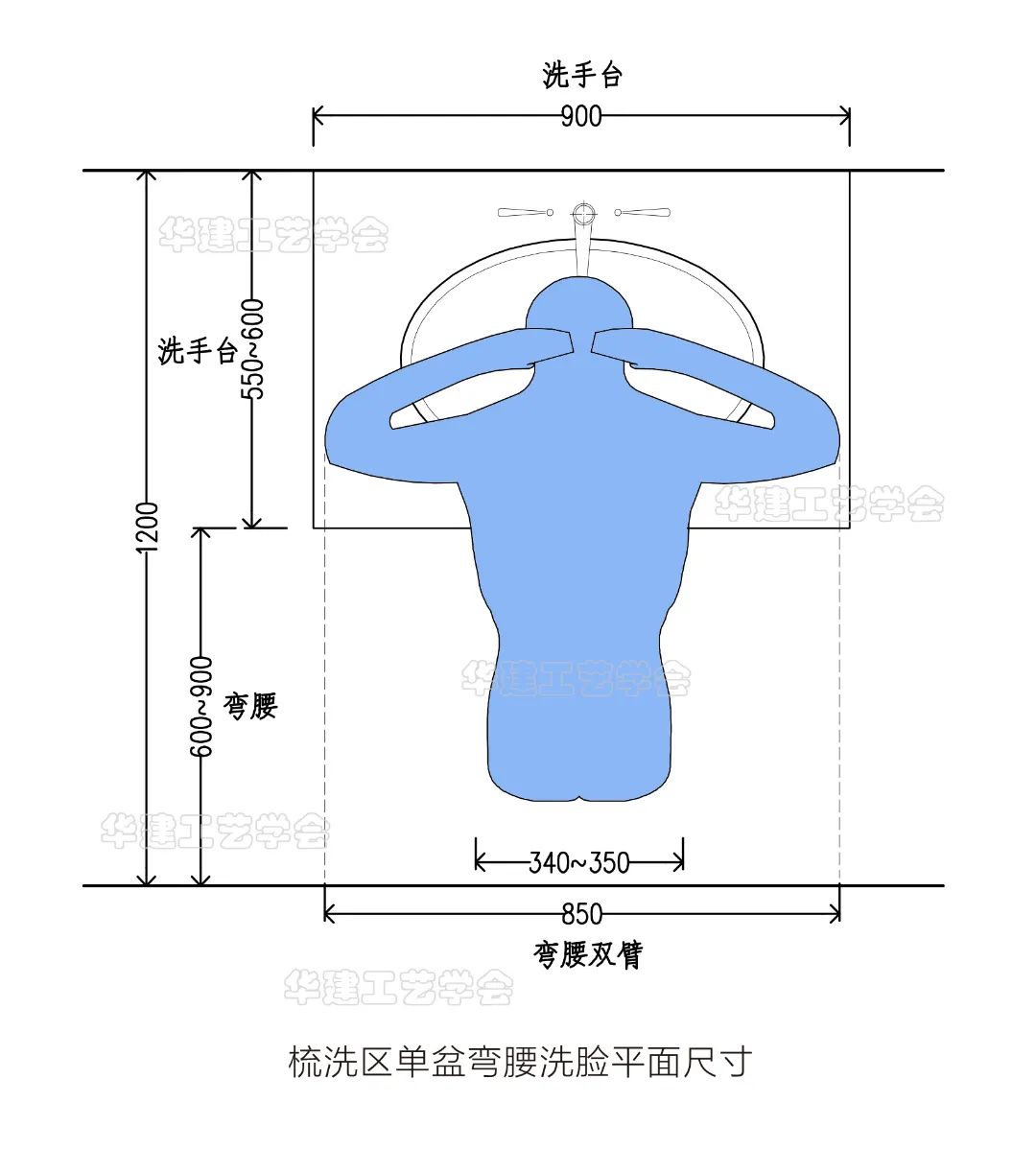

1、标准洗手台(单盆）

洗手台标准宽度尺寸为 600 mm，高度宜为 850 ～ 900 mm；

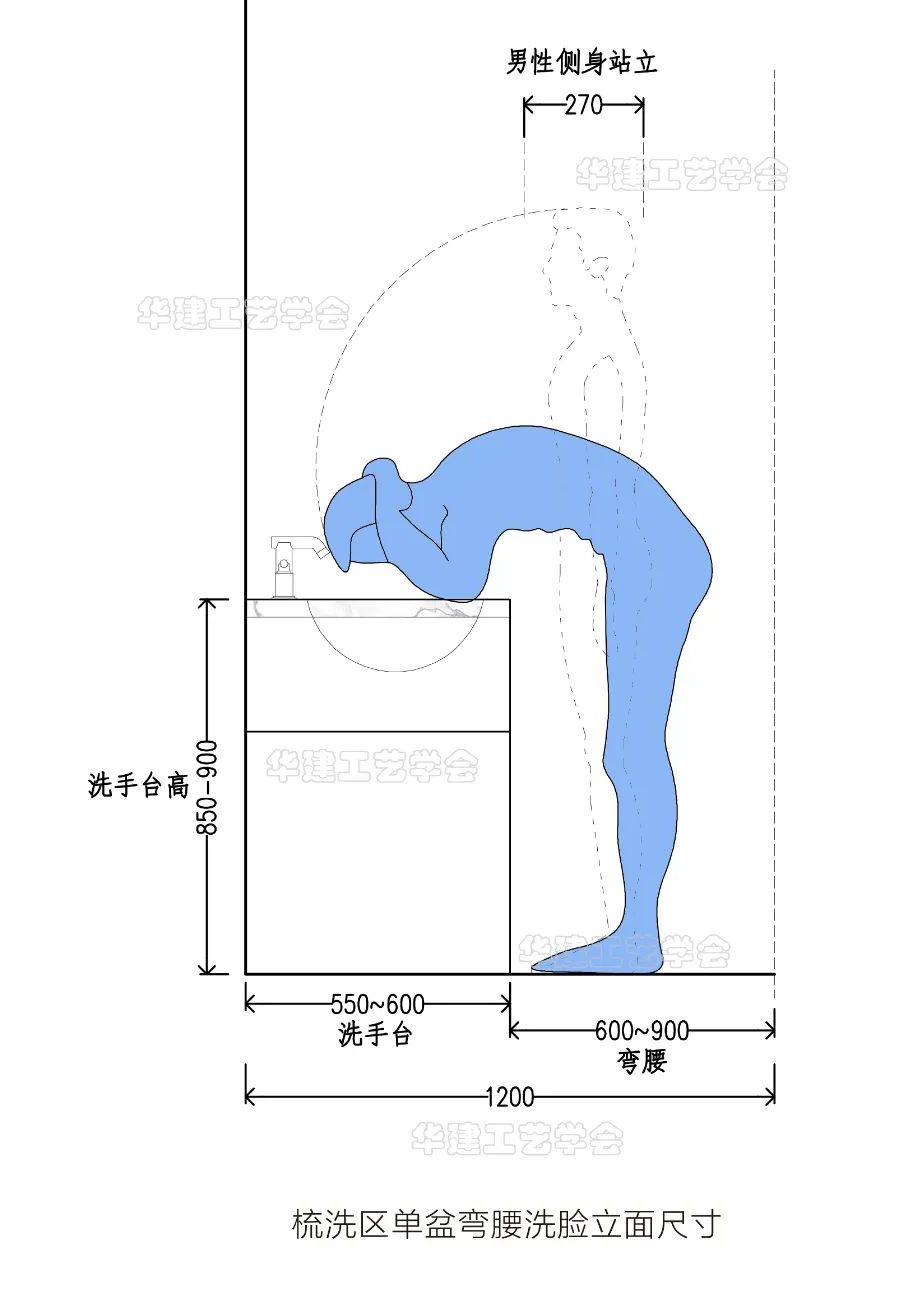

洗手台外边距离障碍物应预留 600 mm，可容纳人员站立或弯腰时的纵向尺寸；

弯腰洗脸横向活动尺寸为 850 mm。

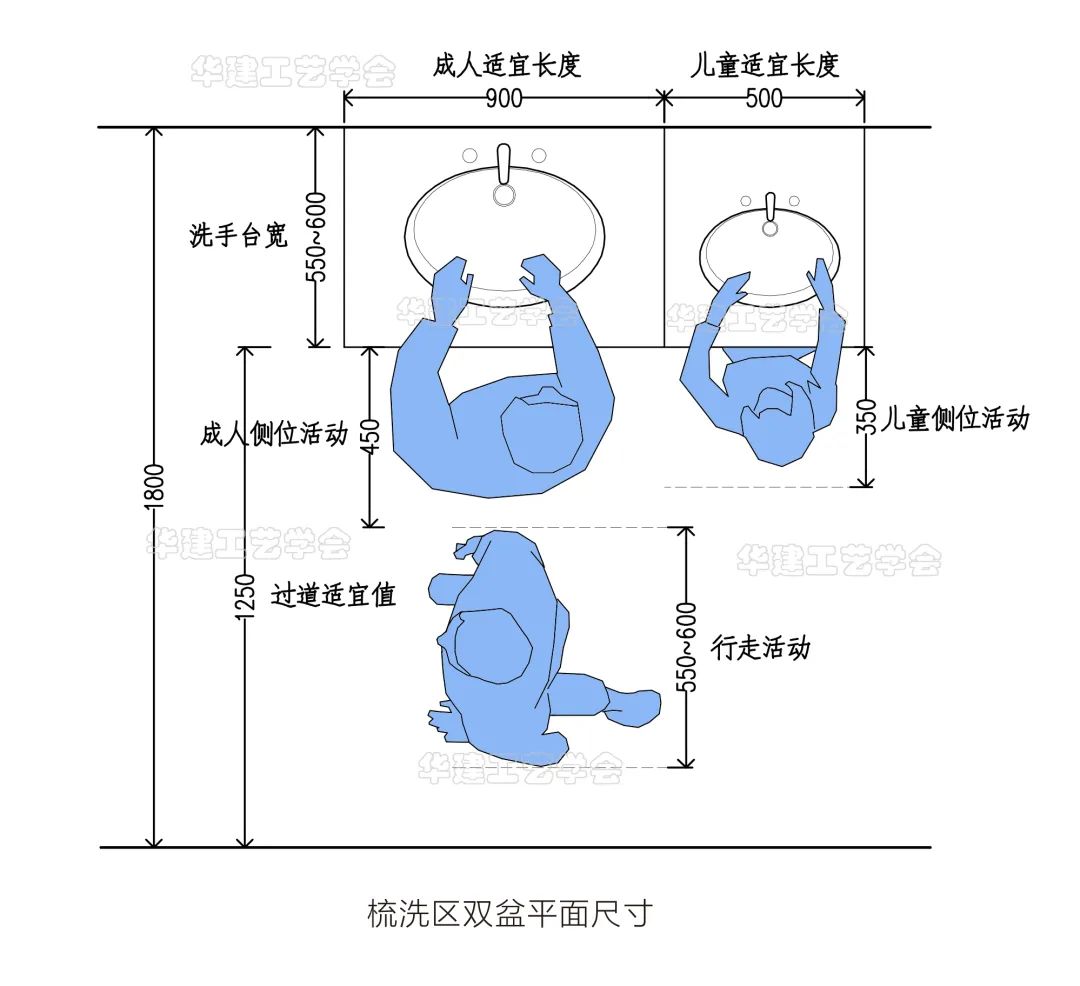

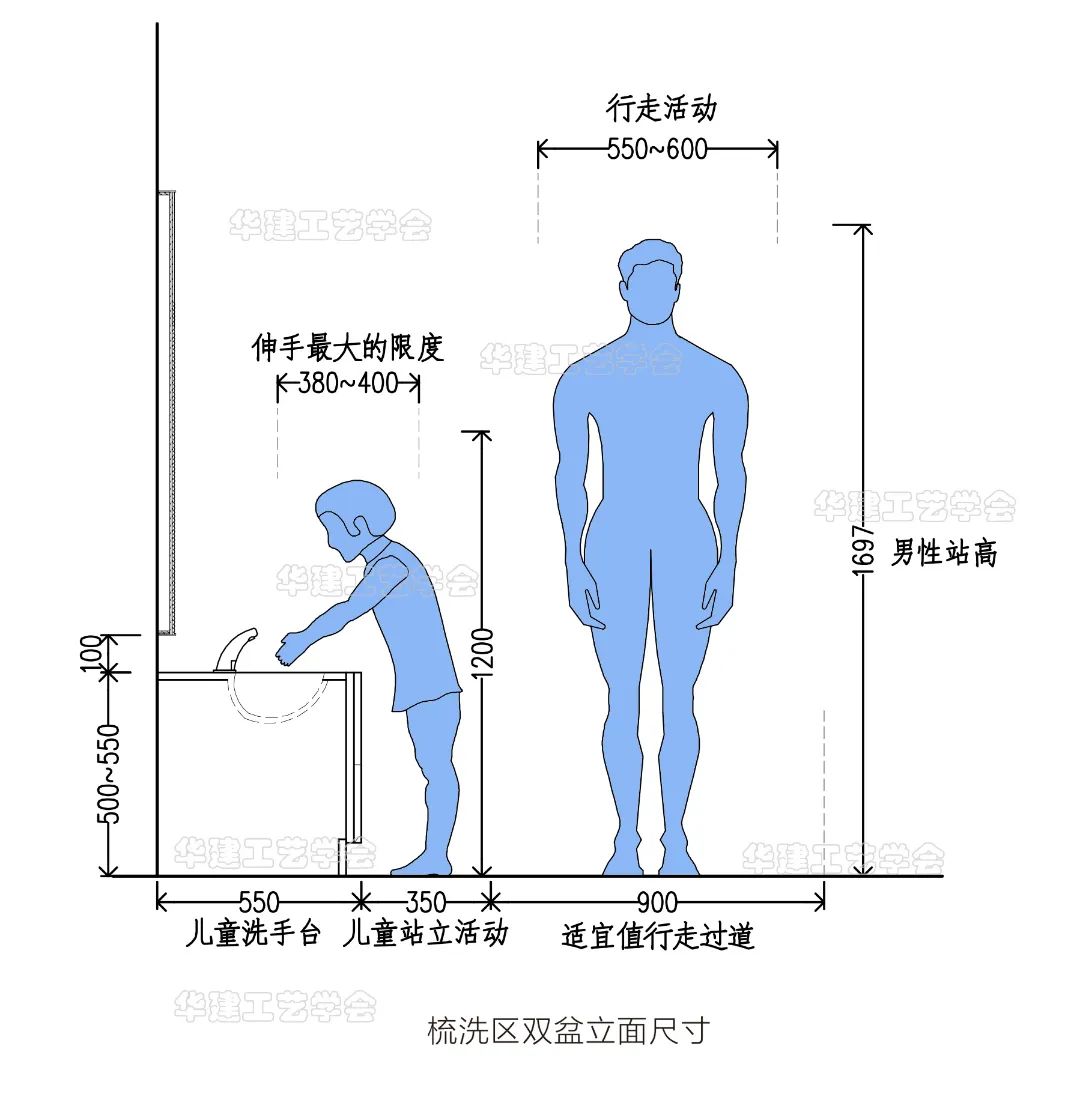

2、高低洗手台（双盆）

盥洗池距地面的高度宜为500mm～550mm；宽度宜为400mm～450mm；

水龙头的间距宜为550m～600mm；

淋浴区是卫生间中的湿区，住宅中常见的淋浴房有方形、半弧形、钻石形等几种。

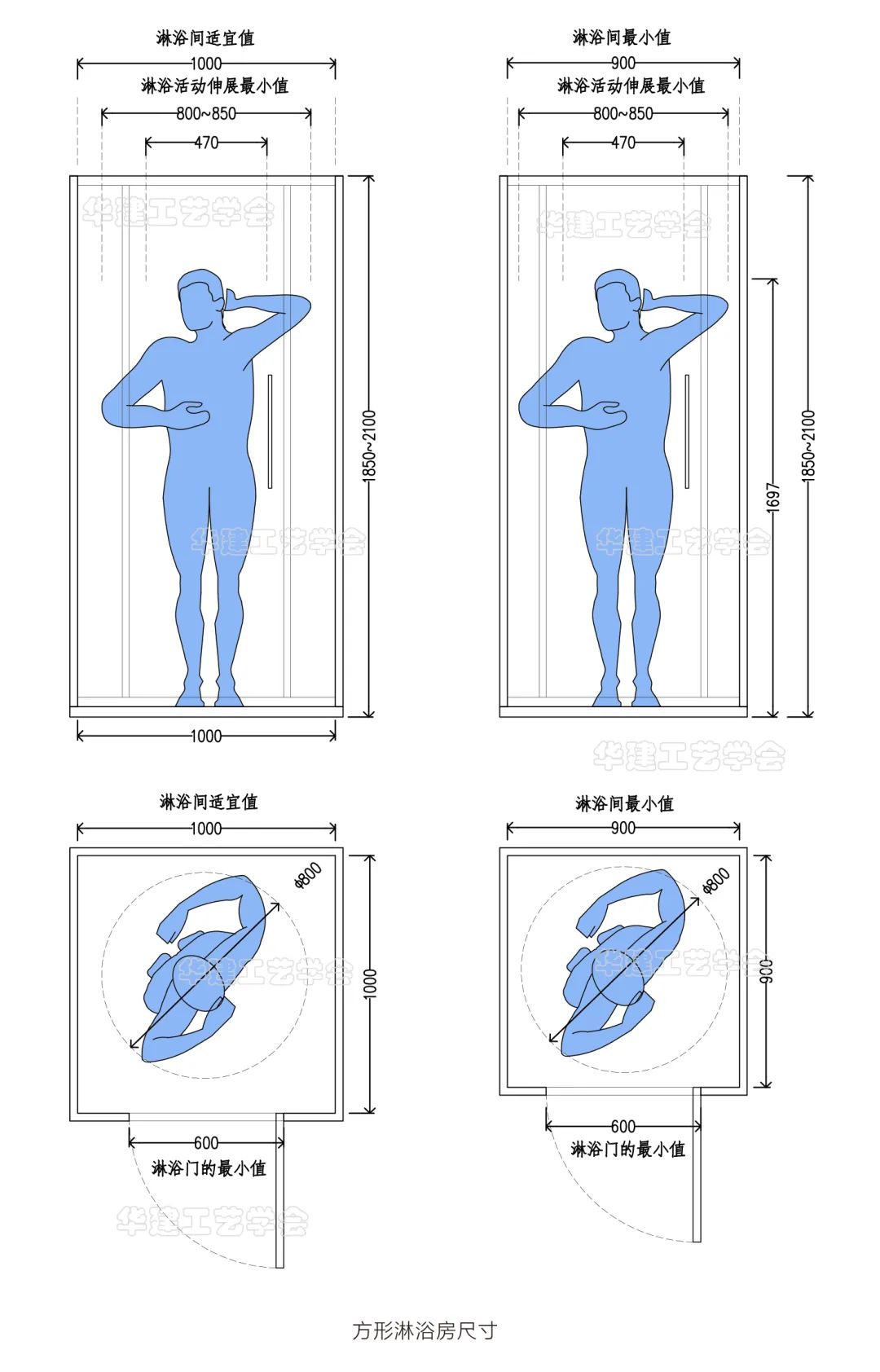

1、方形淋浴房

方形淋浴房最小尺寸建议宜为 900 mm×900 mm；

适宜尺寸宜为 1000 mm×1000 mm。

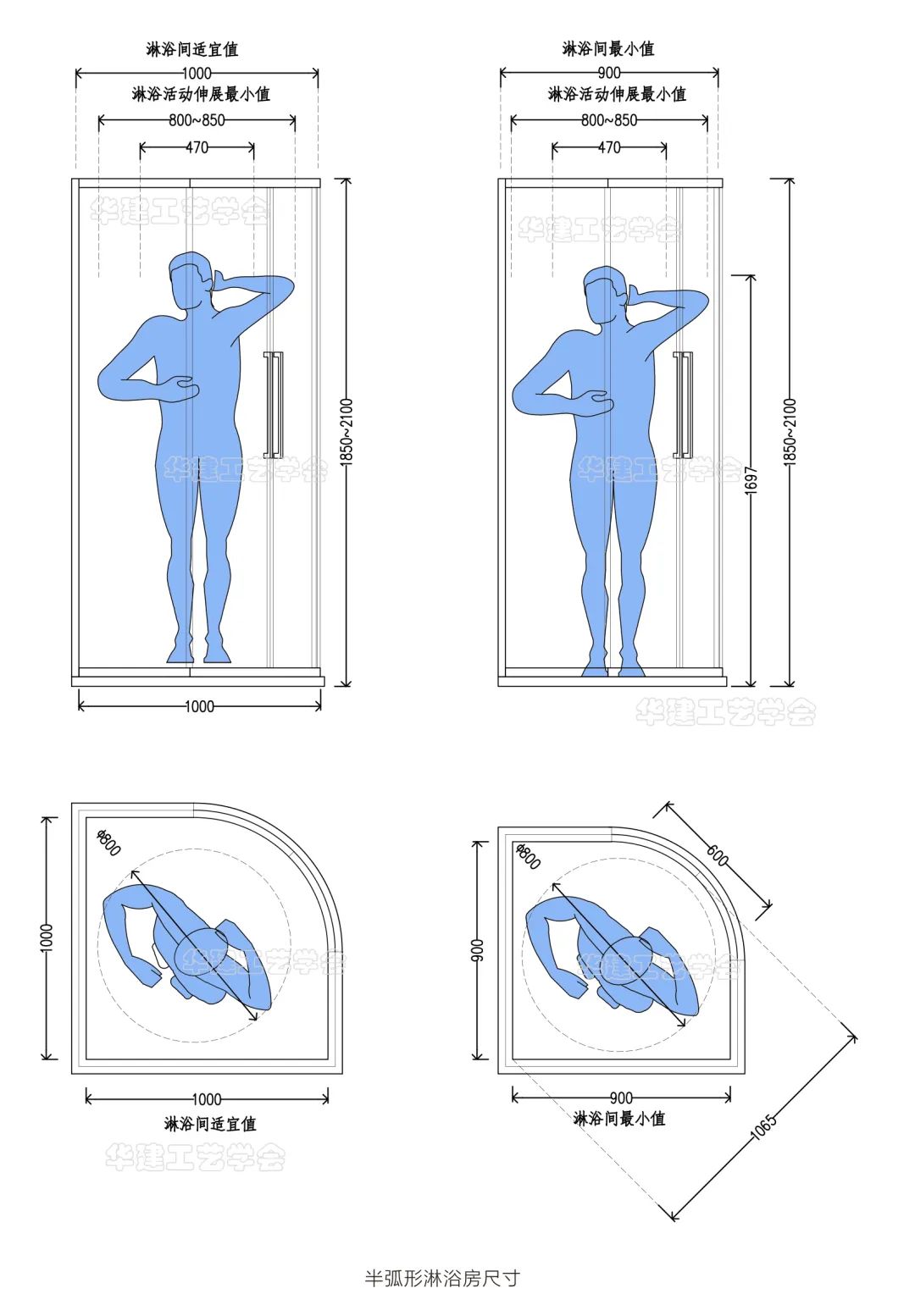

2、半弧形淋浴房

半弧形淋浴房的玻璃是由定制弯玻组成，适用于标准的卫生间空间。

最小尺寸建议 900 mm×900 mm，

适宜尺寸为 1000 mm×1000 mm。

门的开合方式多为推拉式，更能节省空间。

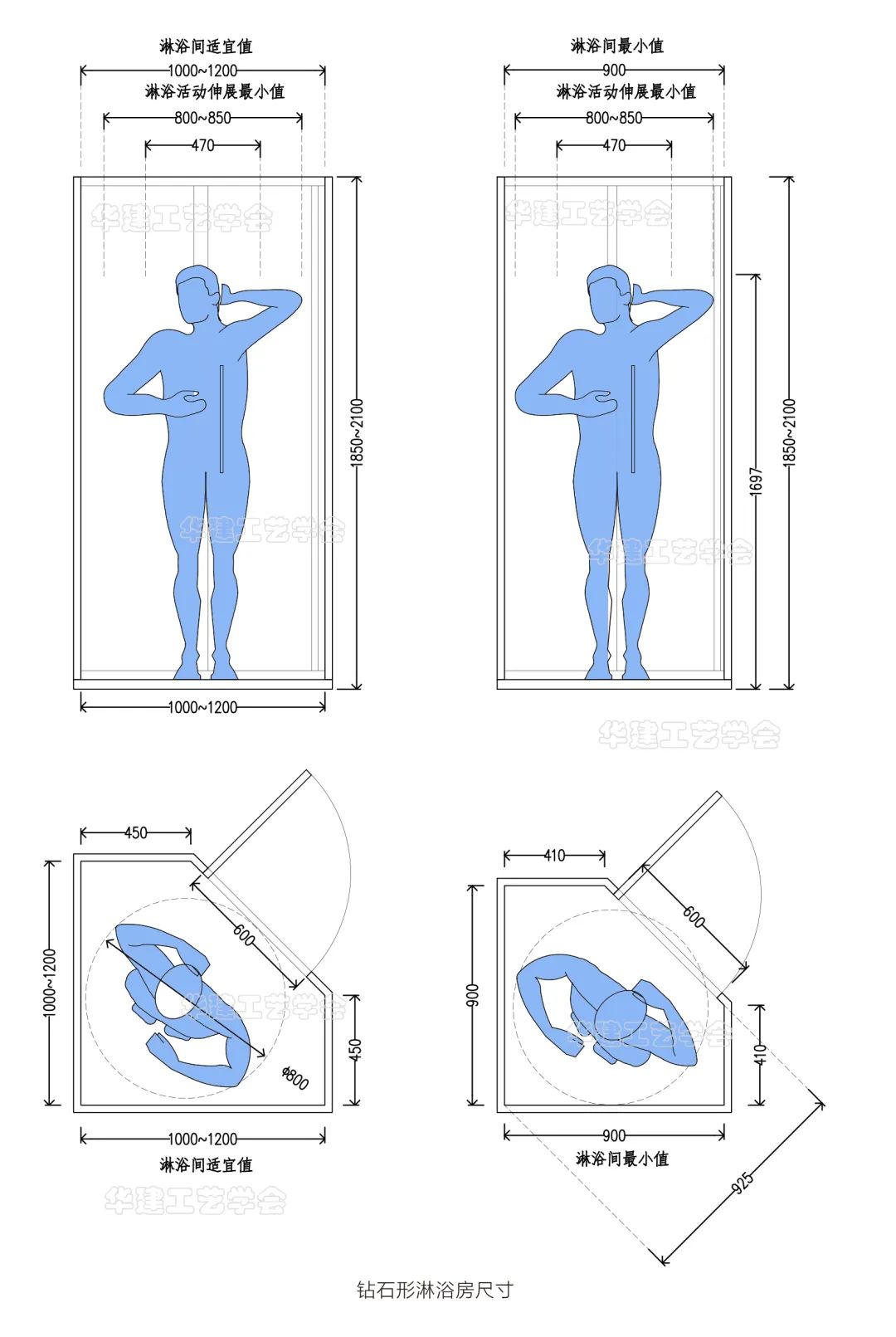

3、钻石淋浴房

钻石形淋浴房适用于标准的卫生间空间，其直角边一般会挨着坐便器，为面积有限的卫生间节省更多空间。

最小尺寸建议 900 mm×900 mm，

适宜尺寸为 1000 mm×1000 mm。

门的开合方式多为平开式（向外）、推拉式。

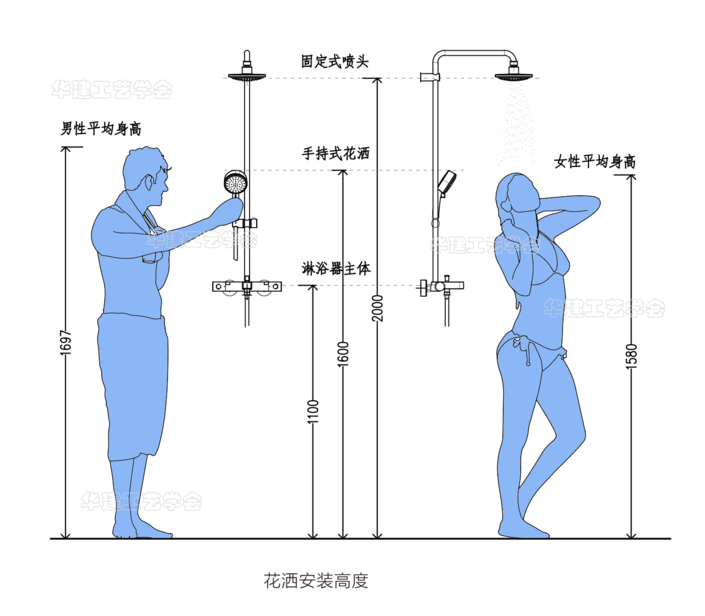

4、淋浴房五金件安装高度

花洒开关的安装高度宜为1100 mm；

顶部喷头高度宜为2000 mm；

手持花洒的安装高度宜为1600 mm。

以上为本章节的全部内容，主要是讲述了卫生间常用的平面布局、坐便区、蹲便区、梳洗区、淋浴区等空间人机工程尺寸，希望对你有帮助。

本文相关数据皆是出自《住宅空间人体工程尺寸指引》书籍，如需了解更多人机工程学尺寸，可扫码或点击文末阅读全文购买本书。

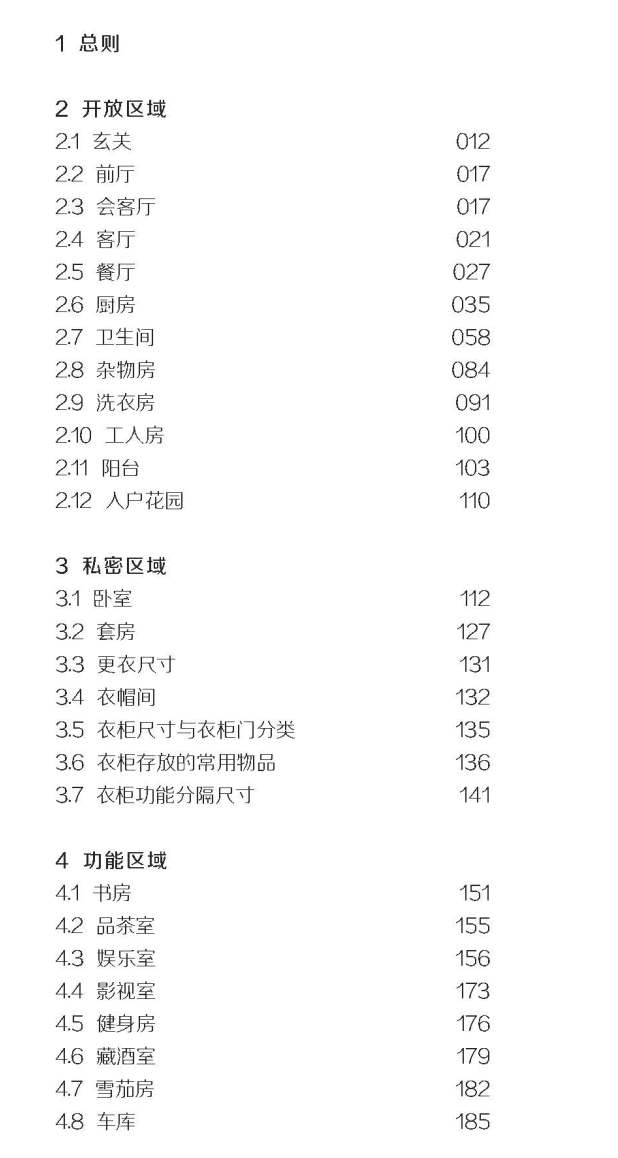

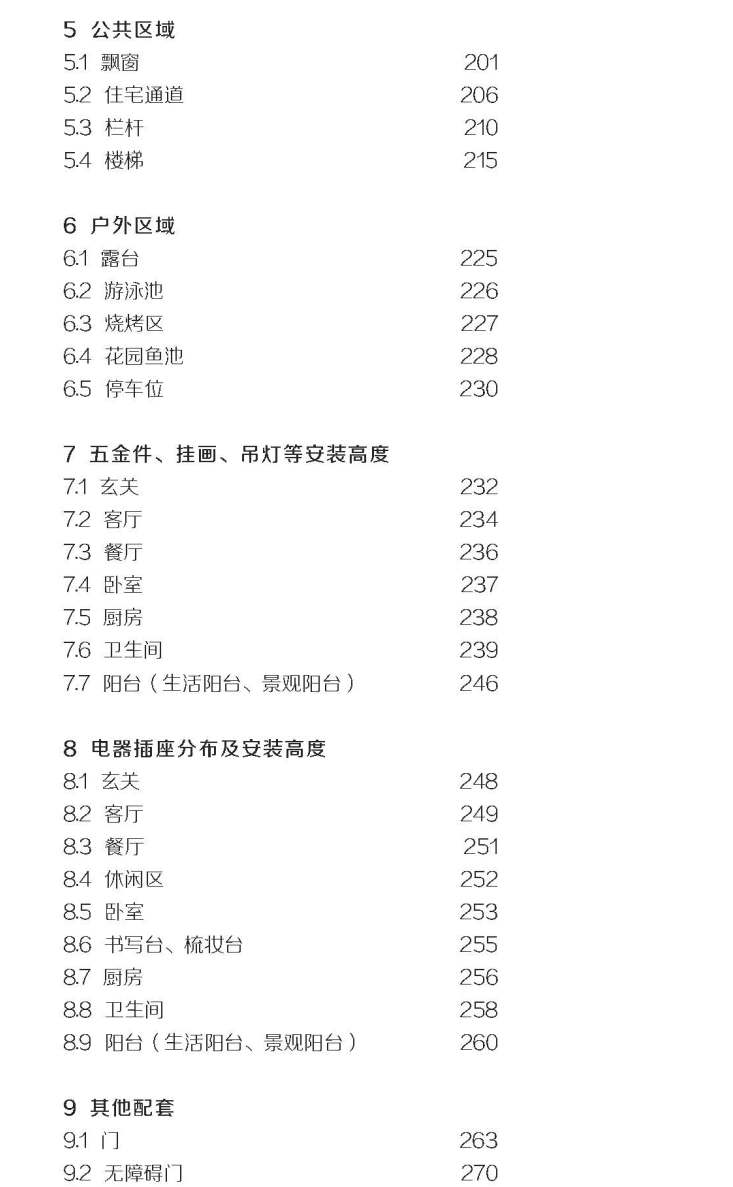

▽书籍内页展示▽
