“风骚的”异形空间,施工图该怎么画?

 > 修改于2023-01-12 阅读 759
更多

作者丨dop设计

编辑丨亿元


对异形空间或造型,小伙伴们应该也是又爱又恨吧~怎么说呢?


就是你辛辛苦苦做了一个高逼格的异形空间,模型建好,效果确认了,进入施工图阶段却一脸懵圈.....


因为不知道这些异形造型怎么在CAD图纸上表达,“甲方粑粑”又在催你交图,怎么办?


有小伙伴说了:外包出去,给深化设计师做!


嗯~也没毛病,可以解决!


那如果你就是深化设计师,又要怎么画异形图?平面系统的图纸画好后,节点图又该通过什么方式来实现呢?

别急~今天通过一个案例解决这个问题:如何画异形造型的施工图纸?

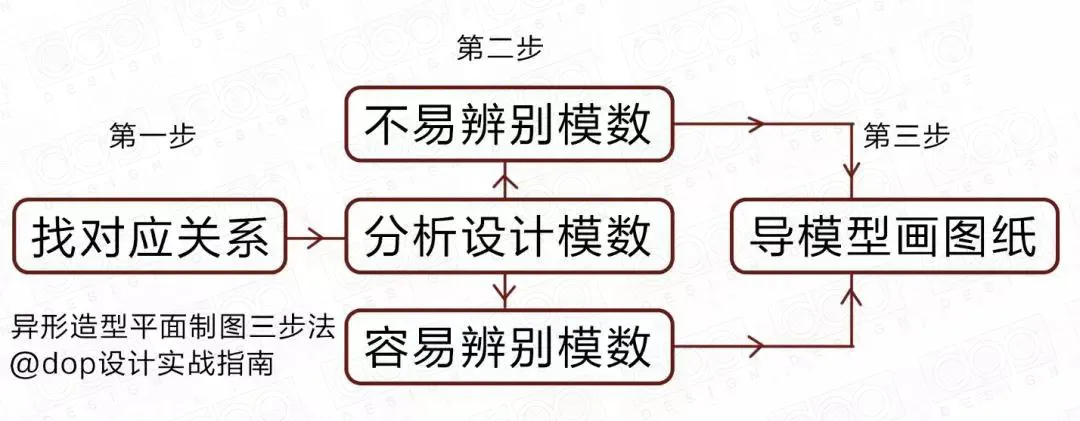

简单说起来主要分成下面几个步骤:


找对应关系

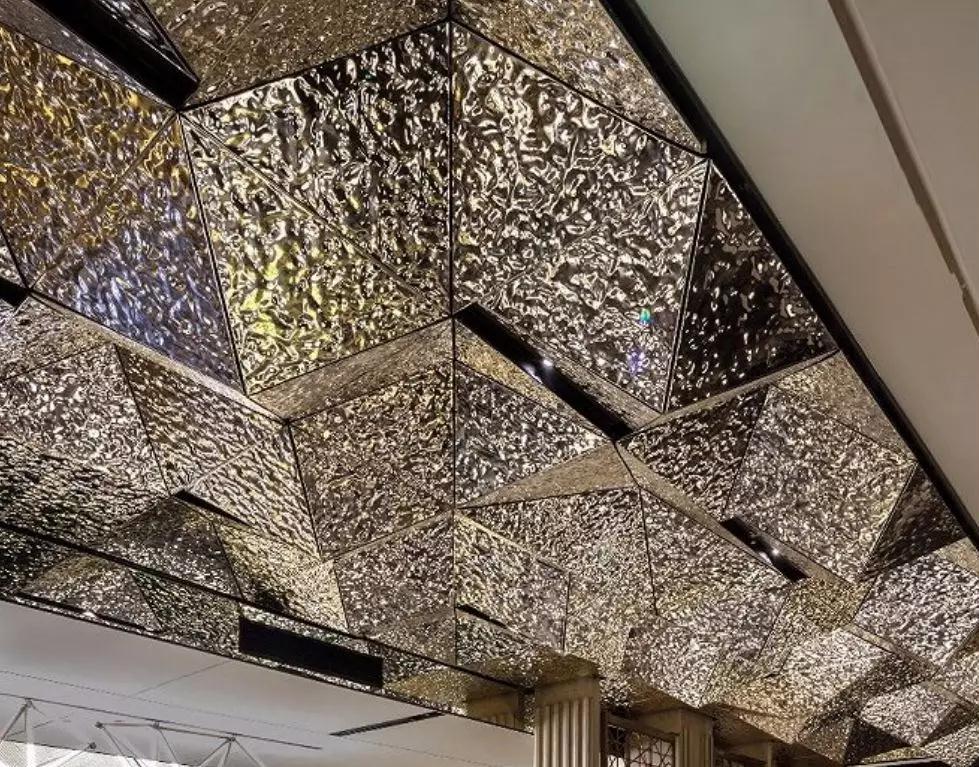

△多边形空间设计案例(上瑞元筑设计)

拿到这样的设计造型后,先通过平面图和效果图,找到造型分割与平面家具(点位)的对应关系


如下图所示:

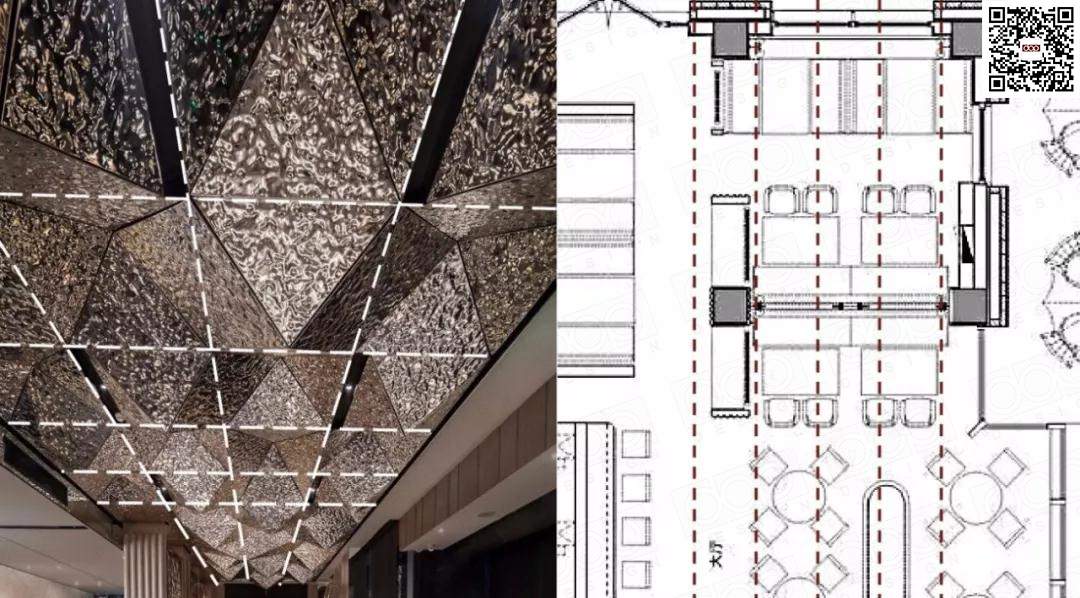

△找到效果图与平面家具的对应关系

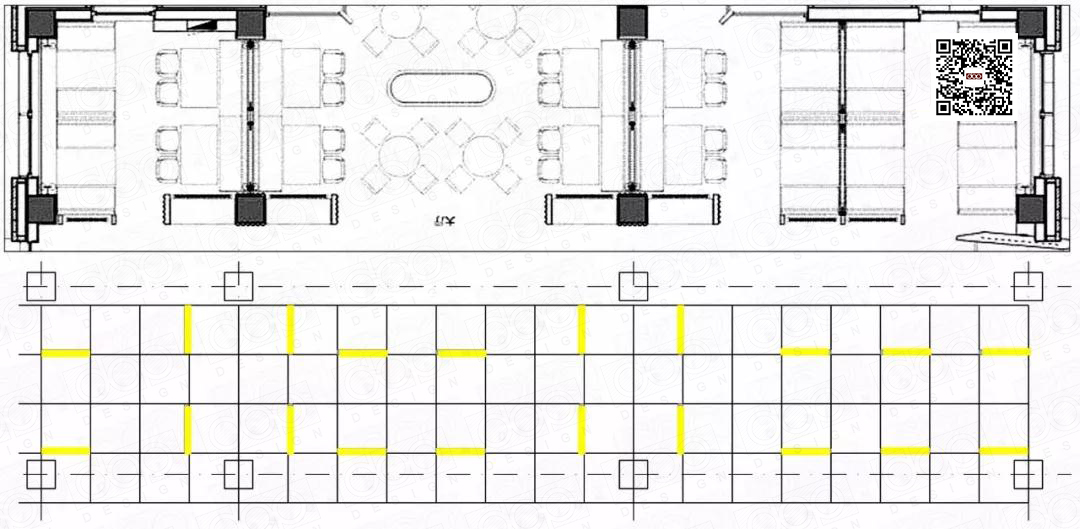

△通过图纸还原出大的分割关系


分析设计模数

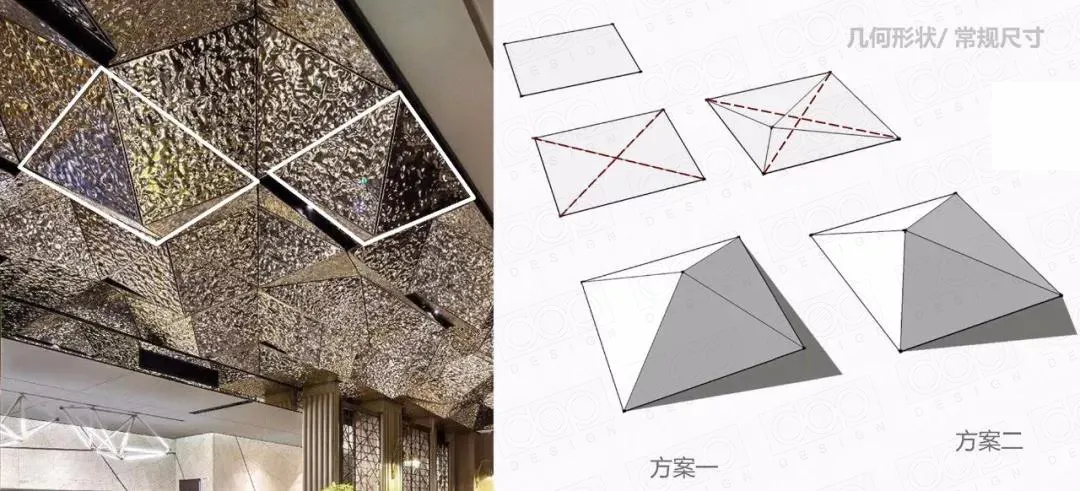

找到天花造型与平面布置的位置对应关系后,寻找这种造型的模数关系。


这里会遇到2种情况:容易找到造型模数关系的造型模数关系不好找或压根就不存在的


1、容易找到模数关系的情况



以下内容需要登录观看

登录
