抓紧收藏!你必须知道的消防设计实战总结

 > 修改于2023-03-03 阅读 329
更多

【#尖沙咀#高楼起火】


昨天香港尖沙咀一高楼夜起大火,瞬间冲上热搜。


据了解这栋着火的大楼,原本叫“海员之家”,只有12层。本来的功能,就是接待海员的,1967年建成后,连续使用了几十年,已经老化得非常严重了,而且设施不足,消防设施严重缺失,虽然还在建设中,但是昨夜突起的大火更证实了消防设计的重要性。


以下是学会为您整理的消防设计实战经验总结,供业内同仁参考。


01、消防实战经验总结

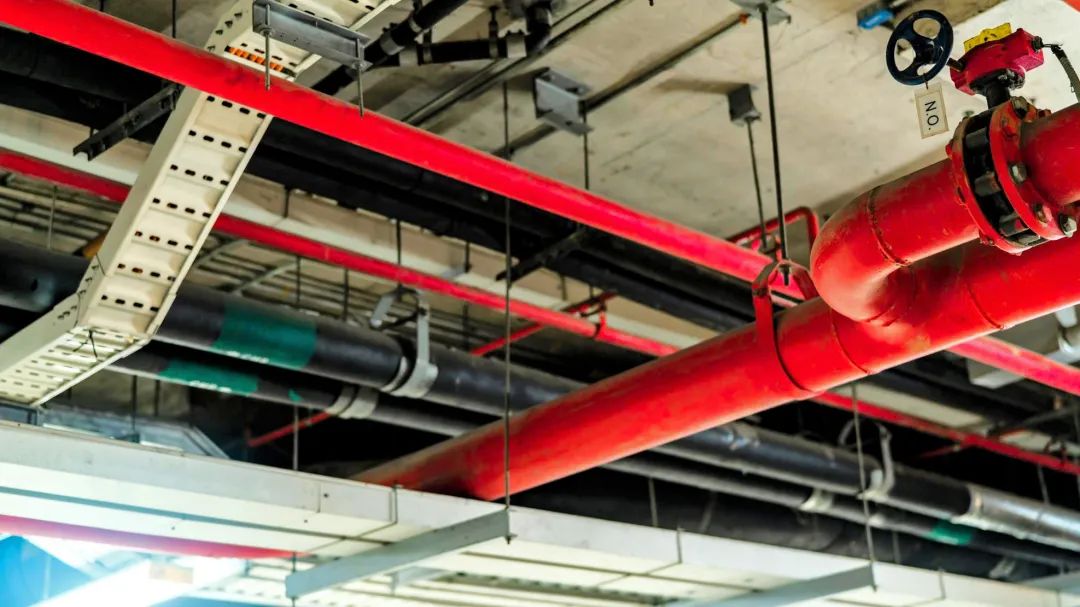

这里主要为大家介绍“自动喷淋系统施工及验收规范”的相关内容,也是现代建筑中应用最普遍的两种固定灭火设备:具有工作性能稳定、造价便宜、维护方便、灭火效率高等优点,在消防中发挥着重要的作用。



自动喷淋系统施工及验收规范


1、施工资质


自动喷水灭火系统的施工必须由具有相应等级资质的施工队伍承担。


2、施工前应具备的条件


首先要有喷淋系统施工详图,设计单位应向施工建设及监理单位进行技术交底并存档;


其次,系统配件组件材料及设备材料,应事前准备充足以保障施工顺畅不中断;


最后,施工中将要使用的水、电、气,施工现场应要准备充分,保证连续施工,不怠工。



3、施工中灭火系统的质量控制规定


a.各工序应按施工技术标准进行质量控制,每道工序完成后,应进行检查,合格后进行下道工序


b.相关各专业工种之间进行交接检验,并经监理工程师签证后,进行下道工序;


c.安装工程完工后,施工单位应按相关专业调试规定进行调试;


d.调试完成后,施工单位应向建设单位提供质量控制资料和施工过程质量检查记录。


注:此处强调两个细节:①施工过程质量检查组人员组成:监理工程师组织施工单位人员;②施工过程质量检查记录按本规范的要求填写。



4、喷淋管网施工中的控制节点


a.主管与支管连接,支管的最大管径



当主管直径50毫米时,三通只能开到直径25毫米的支管;


主管直径为65毫米时,开的机械三通支管直径为40毫米;机械四通最大支管直径只能开32毫米;


主管直径为100毫米时,主管开三通支管最大直径只能开65毫米,如果开四通只能开到支管最大直径50毫米。


注:支管管径的设计牵扯到水流的速度和水的流量,是设计师经过精确计算出来的数据。施工过程当中必须严格按照这个数据来进行施工!


b.管道的中心线与梁柱楼板的最小距离



公称直径25毫米时,其最小距离为40毫米,这样做的目的是施工比较容易,而且维护起来也比较简单。

直径32毫米的管道,离墙最小距离为40毫米;

管道直径为40毫米,50毫米,60毫米时,以此类推距墙最小距离也是不一样的。

管道直径等于或大于200毫米时,管道应该离开墙最小距离为200毫米。


c.管道支架或吊架之间的距离



公称直径为25毫米的管子,支架距离为3.5米;

支管直径为32毫米时,支架最大距离为4米;

支管直径为40毫米时,支架距离为4.5米。


注:对支架及距离要求高的原因:自动喷淋灭火系统所有喷淋都在一个管网中,偶尔有个别喷淋发生爆裂时,由于管道内水的压力比较大,当喷淋头喷水的时候,所有水管都会晃动,如果支架不牢的话,别的地方喷头也会跟着爆裂,或者管道跟管道之间接头处也会爆裂,造成的危险非常大。


因此我们在验收管道施工过程当中,也非常重视支架距离。


02、气体灭火系统施工及验收规范



1、储存装置的安装规范

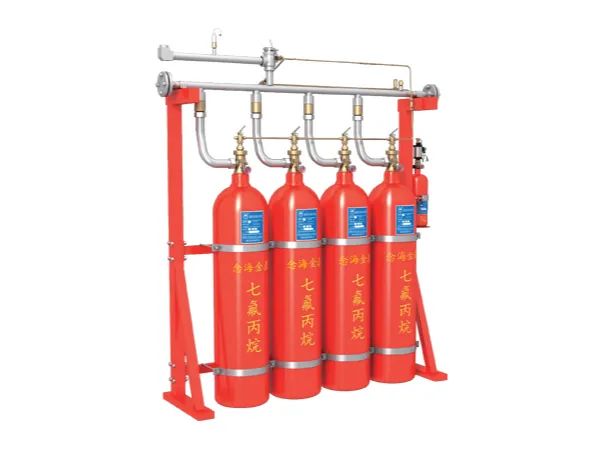

以 FM200(七氟丙烷)的气体灭火的钢瓶装置为例,说明储存瓶的安装规范:

储存装置安装后,泄压装置的方向不应朝向操作面;

储存装置的压力计的安装位置应便于人员观察和操作;

储存容器应涂红色油漆,标明灭火剂名称、重量、工作压力;

容器阀与集流管采用挠性连接。



2、输送管道的安装规范


管道采用无缝钢管,直径小于80毫米的时候用螺纹连接;


直径大于80毫米的时候宜采用法兰连接。螺纹连接,安装后的螺纹根部应有2—3丝外露,连接处外部清洁干净并做防腐;采用法兰连接时,衬垫不得凸入管内。管道穿过墙壁、楼板时应安装套管。


管道的打压试验:一般为8-12kg/ cm²;管道末端应采用防晃支架固定,支架与末端喷嘴间的距离不大于500毫米。



3、喷头的安装规范


最大保护高度不宜大于6.5米,最小保护高度不应小于0.3米;

安装高度小于1.5米时,保护半径不宜大于4.5米;

安装高度大于1.5米时,保护半径不应大于7.5米。


另外,喷淋头和建筑物的距离也有规定:

喷头宜贴近防护区顶面安装,距顶面的最大距离不宜大于0.5米


4、喷头的安装规范控制盘及紧急按钮的安装规范


安装在防护区疏散出口的门外容易操作的地方,高度为中心点距地面1.5米;

机械应急操作装置应设在储瓶间内或疏散出口门外便于操作的地方,操作按钮应有防误操作保护,并有操作说明等。



来源:公众号(1m建筑装饰沙龙)
