dop设计(ID:dopdesign)原创

联系微信dop032回复暗号dop微信

免费加入dop交流群,跟上万同行一起,交流专业话题


上周分享了一篇《如果不做踢脚线,墙地面该怎么收口?》的文章,很多小伙伴后台留言说,想要看到更多关于收口节点和收口图集相关的内容。


这不,小师哥就给安排上了完整的dop收口图集系列,再加上小师哥平时在dop社群收藏的还不错的收口细部图片,供各位dop读者交流学习之用。


接下来一起来看看吧!

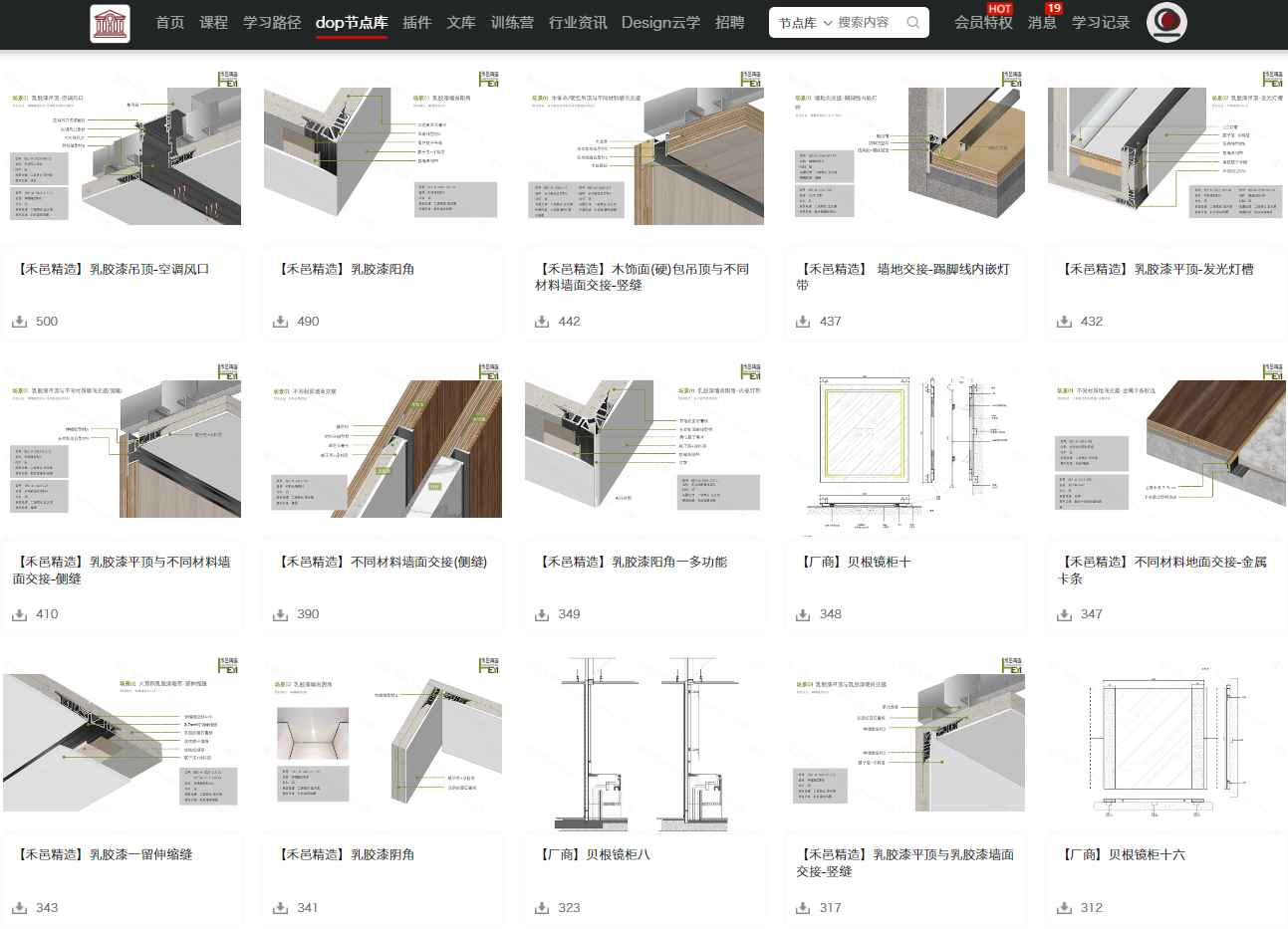

ps:万年不更新的dop节点库,开始恢复更新了,后续会逐步开放共建共享模式,敬请期待!

△欢迎登录 www.shejidedao.cn  体验dop节点库△


各类收口细部拍摄

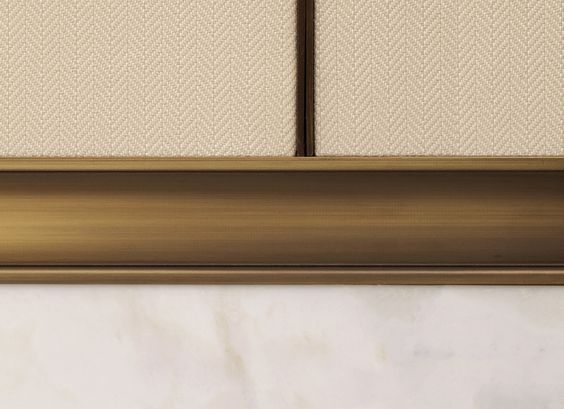

△ 金属踢脚线与织物墙面收口 △

△ 小碎砖阳角收口 △

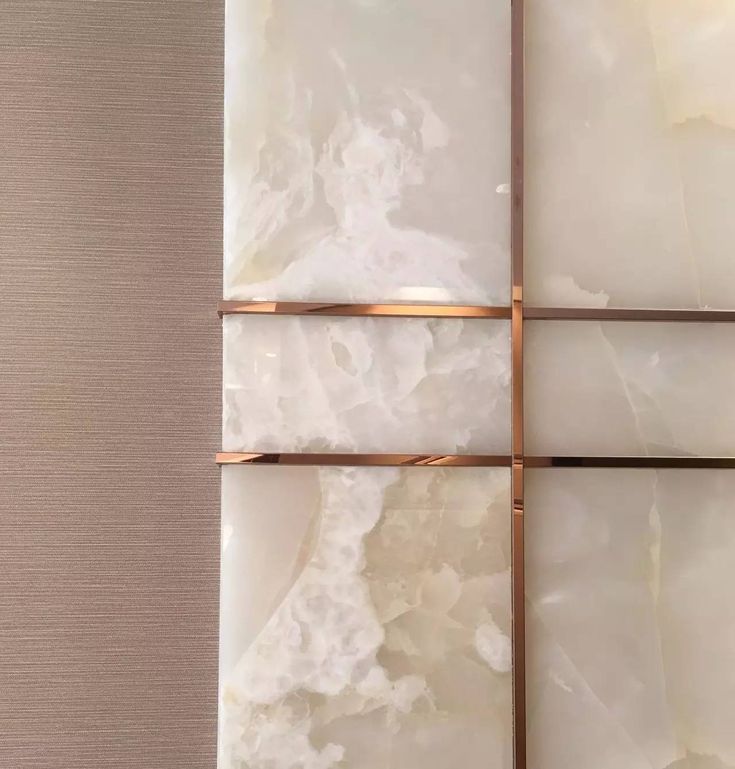

△ 石材嵌条处理 △

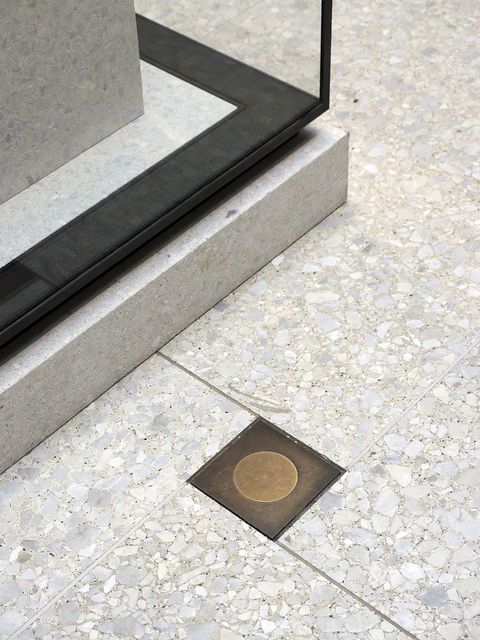

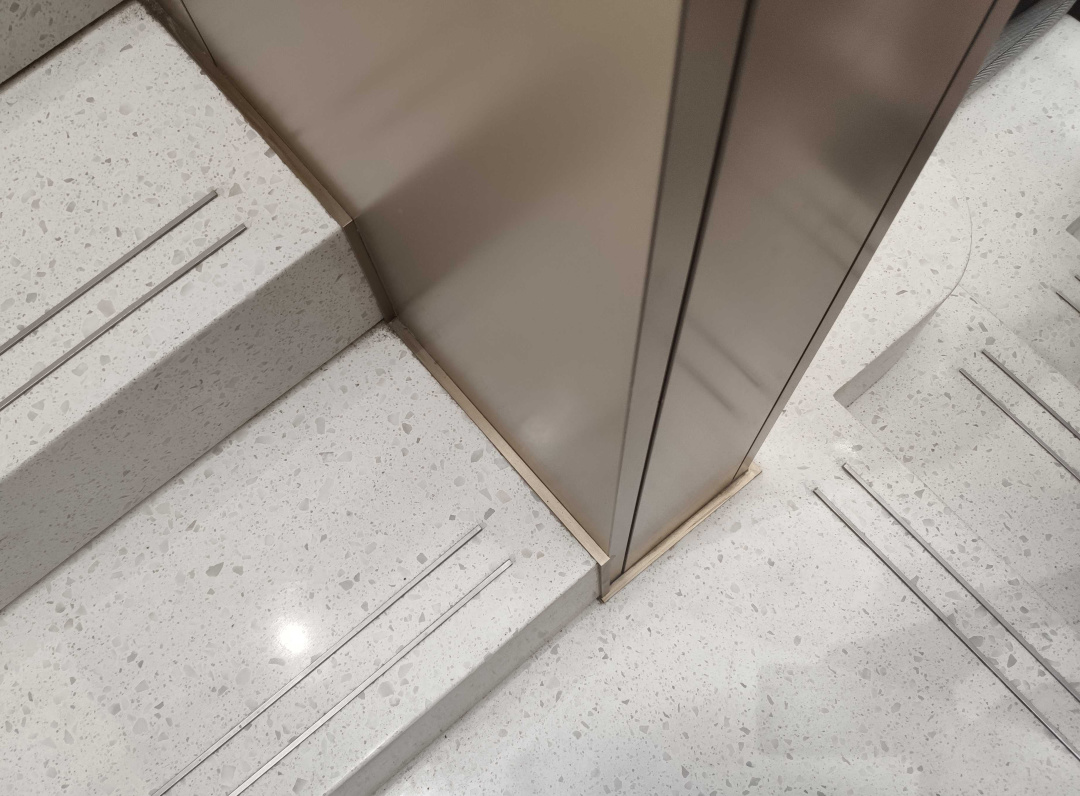

△ 水磨石与铜地漏嵌条收口 △

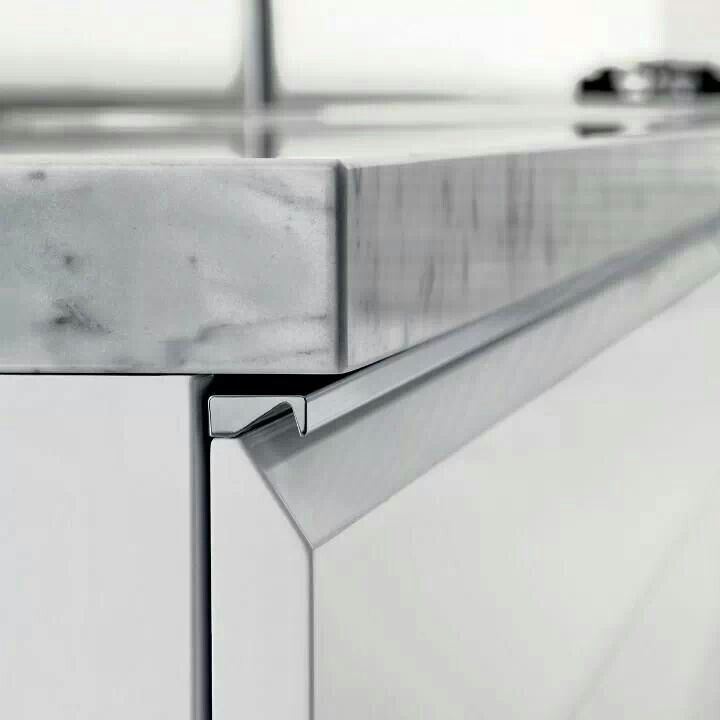

△ 柜门与台面收口 △


△ 瓷砖墙面阳角收口 △

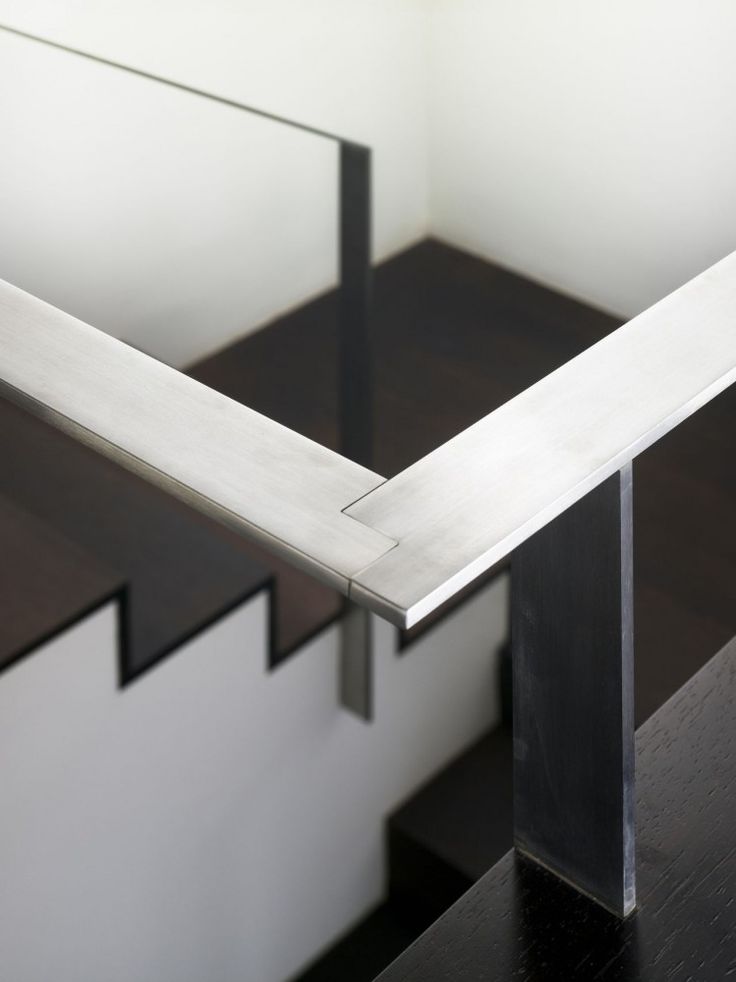

△ 金属栏杆转角收口 △


△ 楼梯踏步转角收口 △

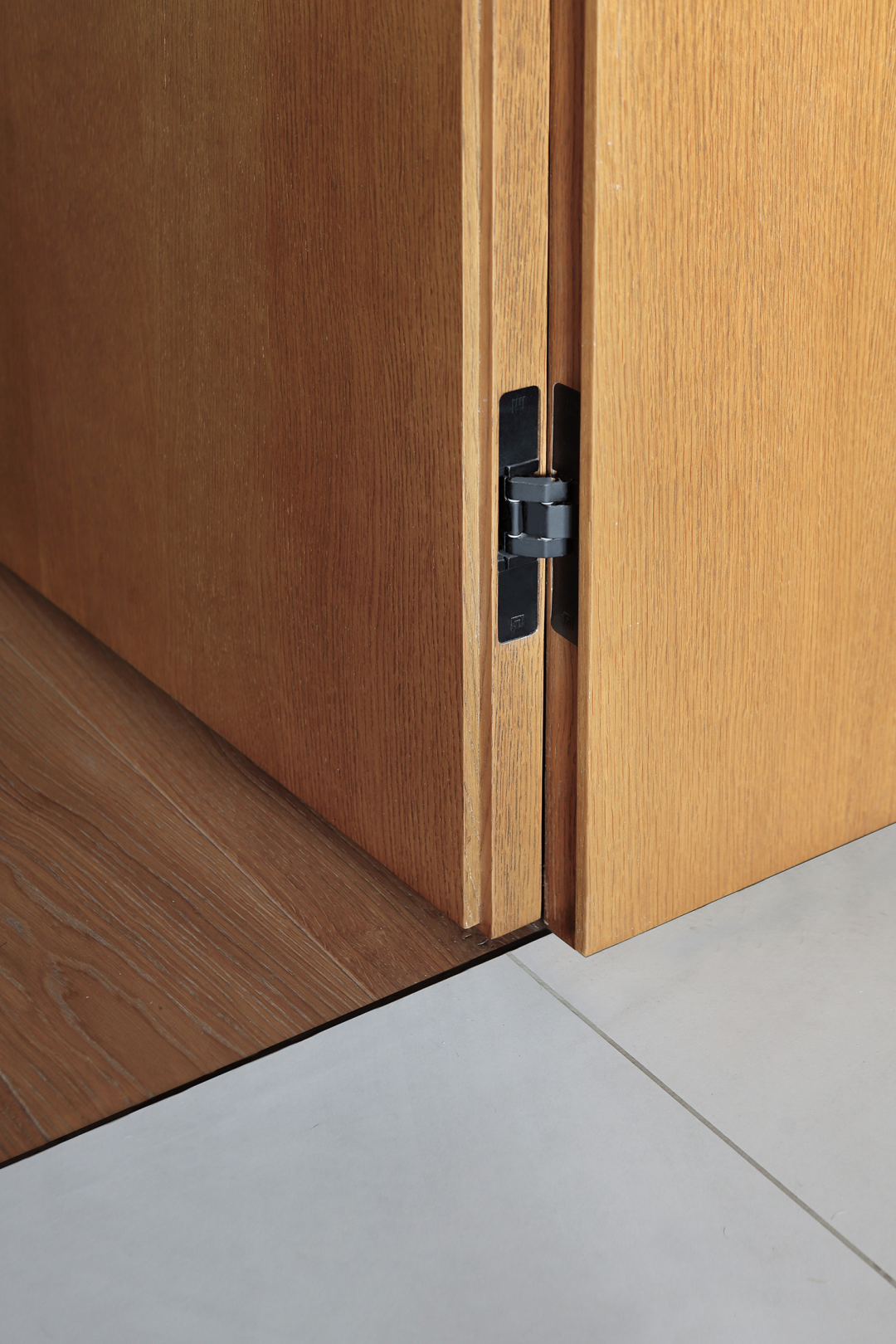

△ 暗门木地板地砖收口 △


△ 石材留痕收口 △

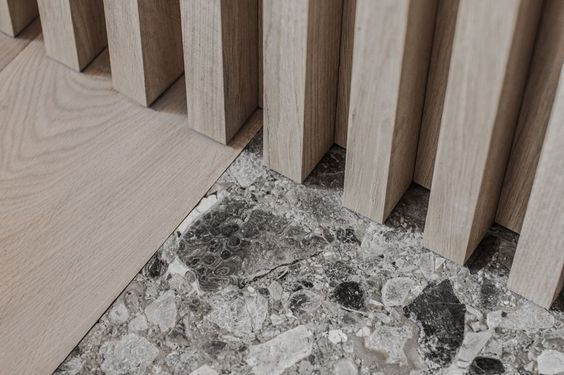

△ 石材与木地板密缝收口 △

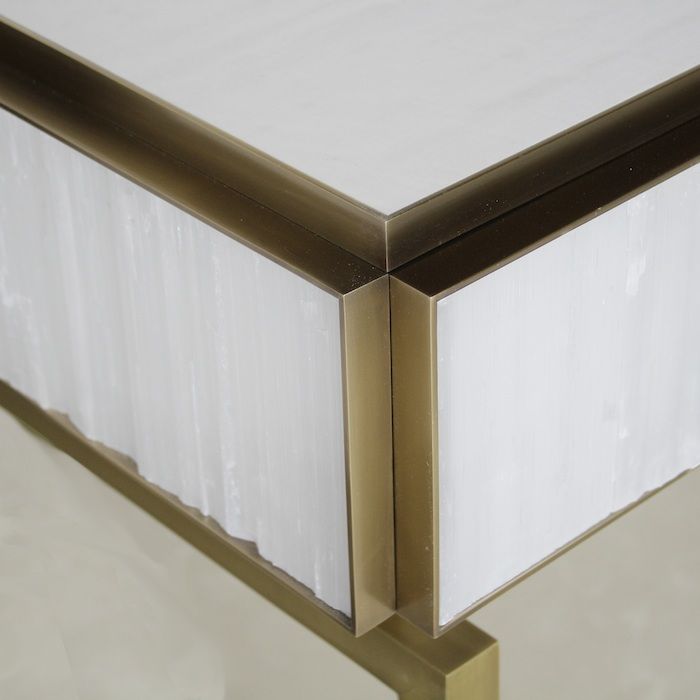

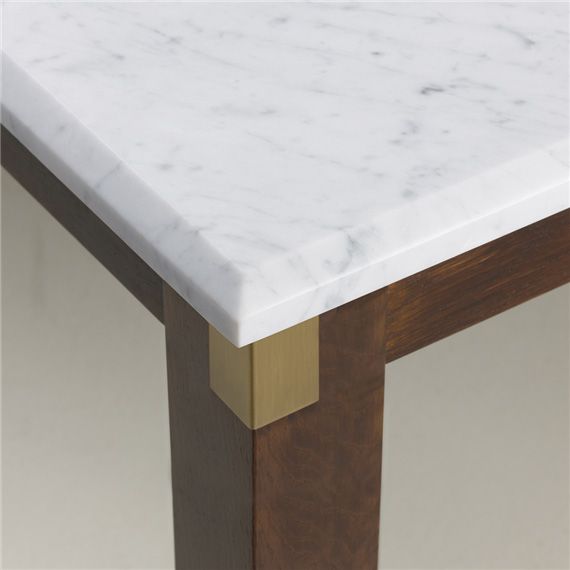

△ 固定家具台面阳角收口 △

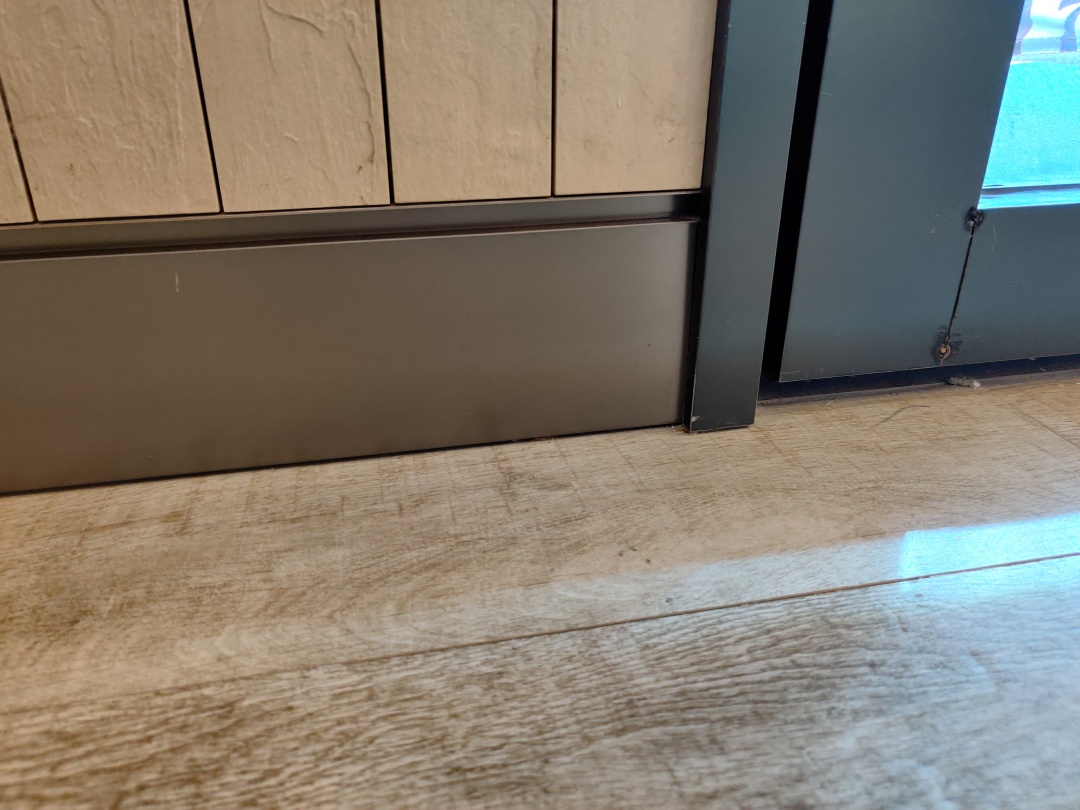

△ 金属踢脚线收口 △

△收边收口思维模型△

墙地面的阴阳角金属收口

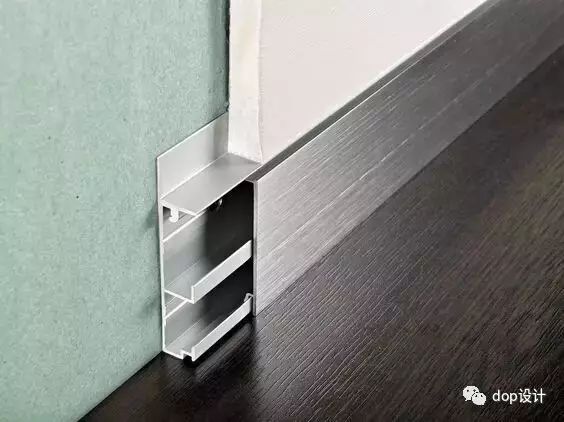

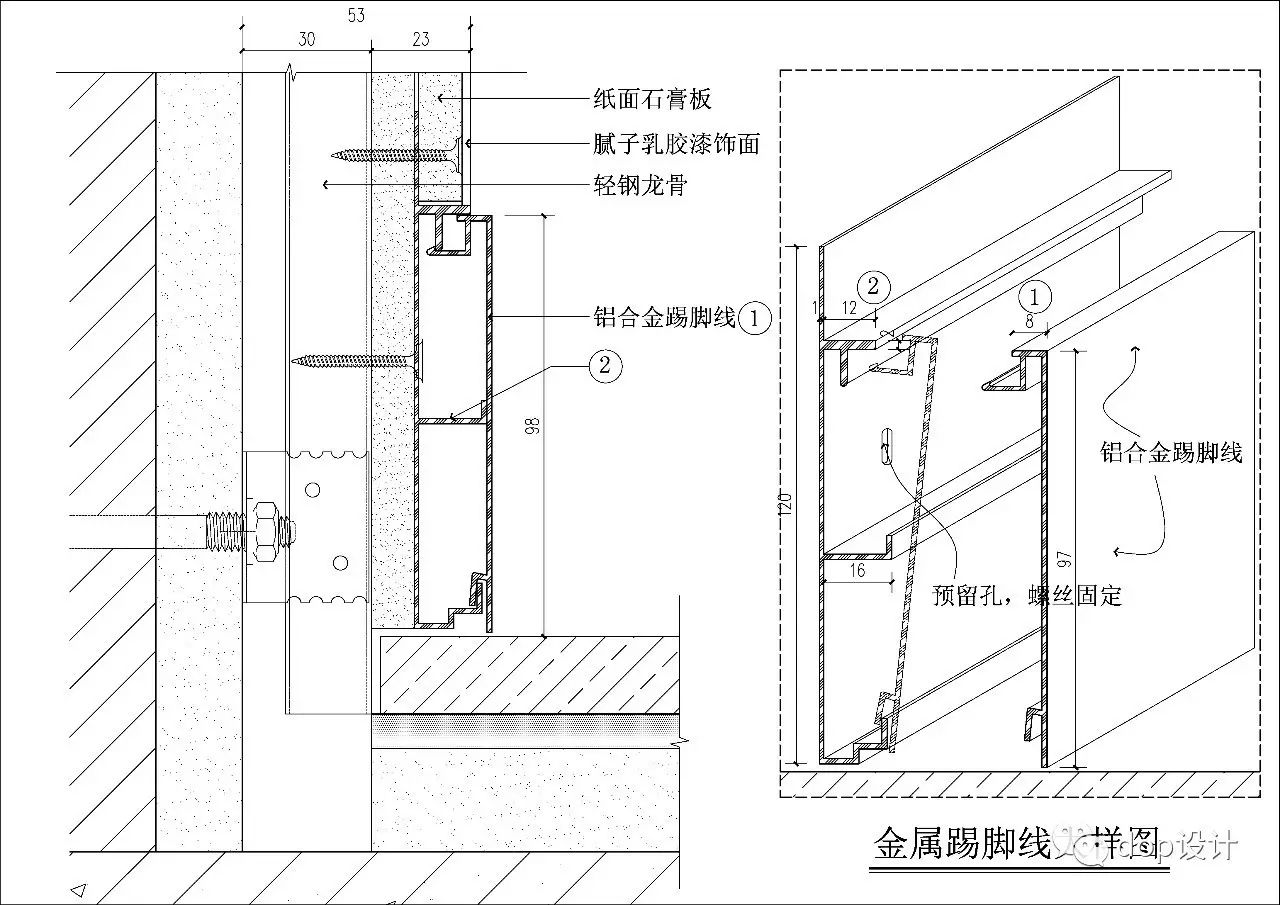

1、 铝合金踢脚线,采用卡扣式安装。适合使用在轻钢龙骨石膏板墙体,可以实现墙体与踢脚线基本平齐的简约风格。

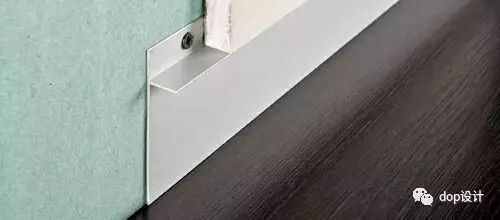

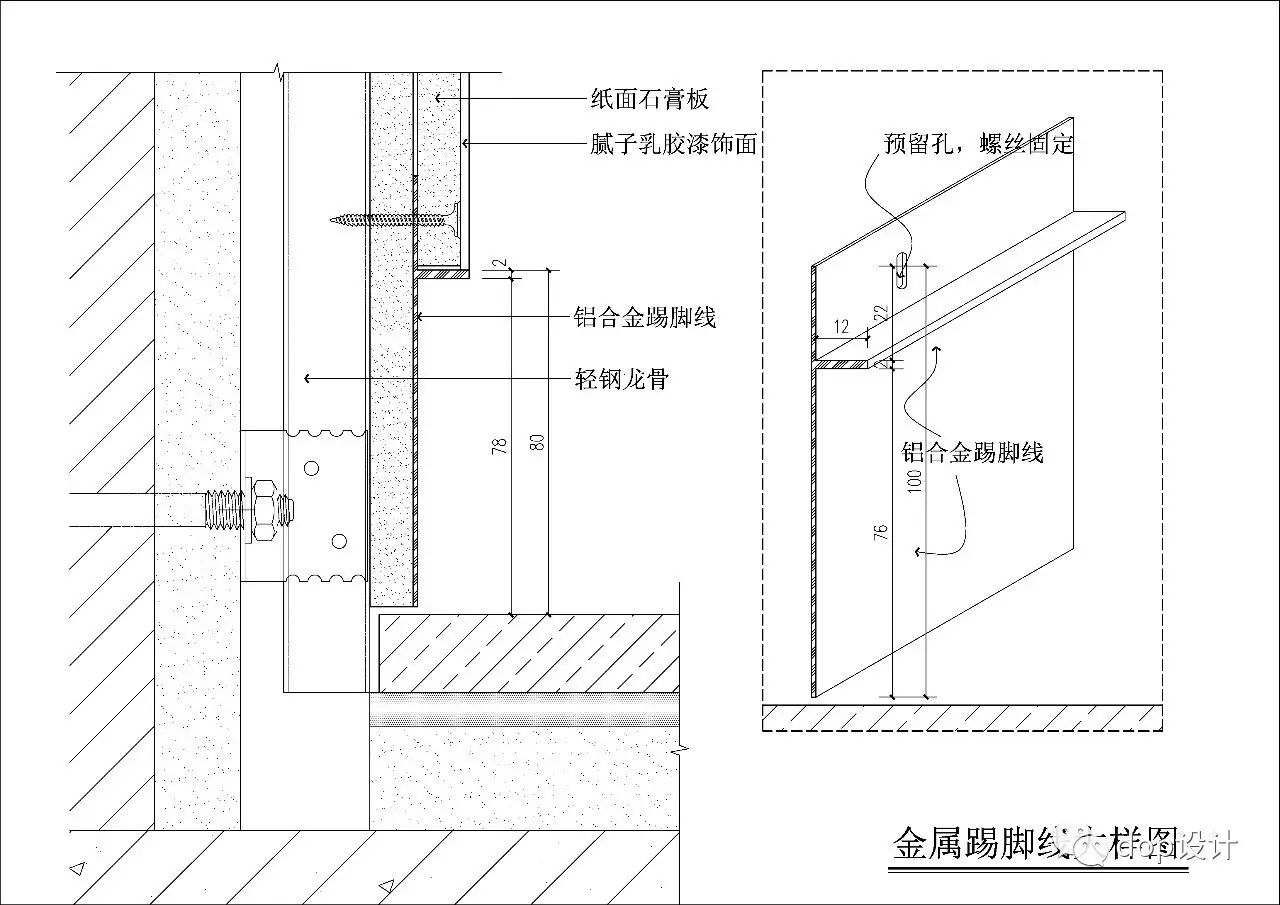

2、内凹式金属踢脚线,安装简单,适用在轻钢龙骨石膏板墙体,或在墙体外加设附墙轻钢龙骨石膏板的做法,高度尺寸可根据方案调整。

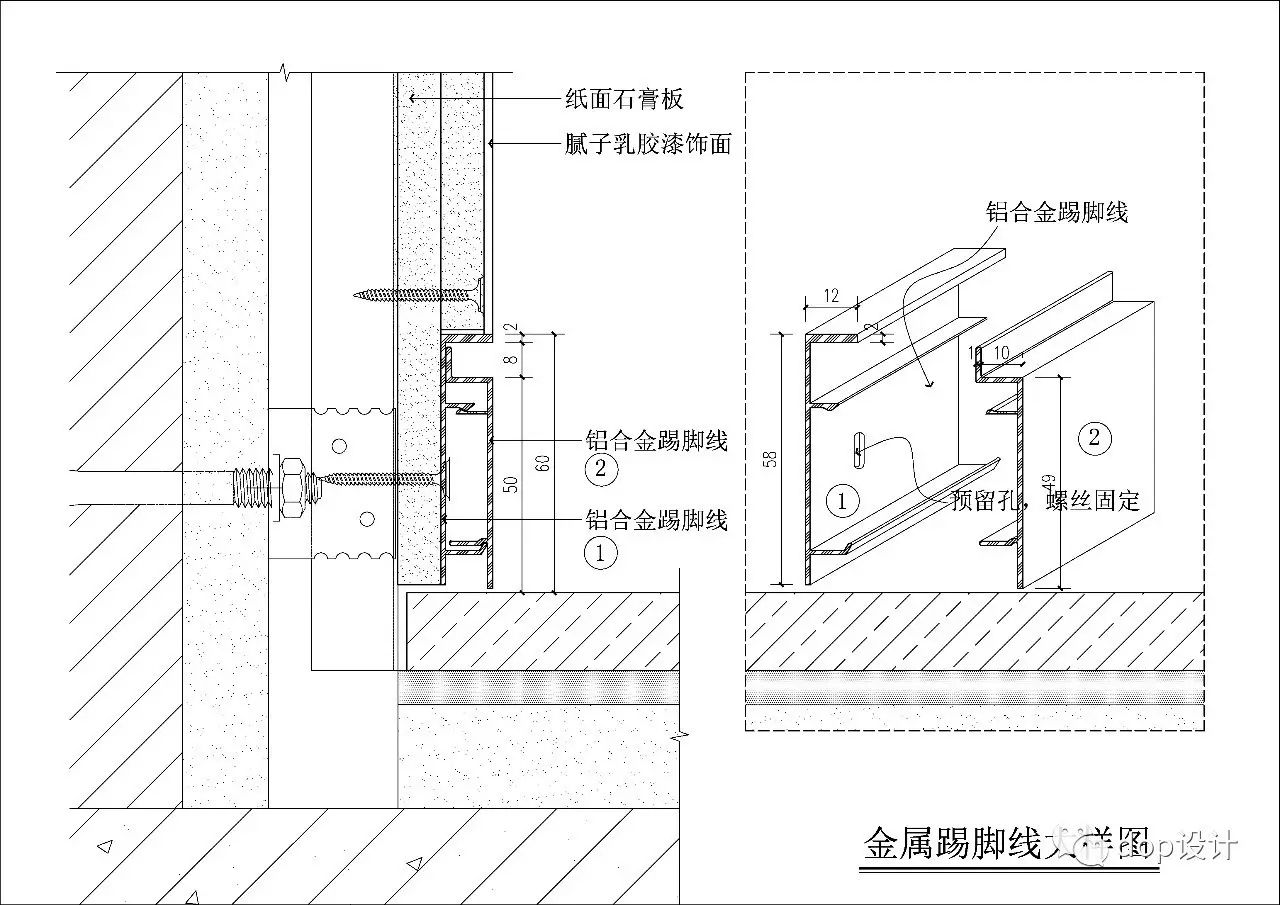

3、卡扣式安装,可实现凹缝的效果。


4、踢脚线内嵌LED灯,由于目前LED灯带的尺寸可达8-12mm左右,完全可以嵌入,实现不同的效果。

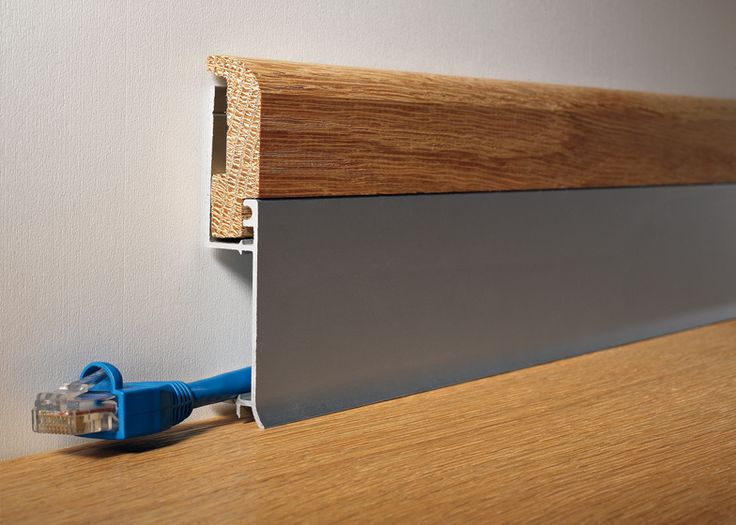

5、铝合金与木踢脚结合,同时隐藏安装螺丝及管线。而且适合安装在砌体墙体上,无需增加附墙石膏板。

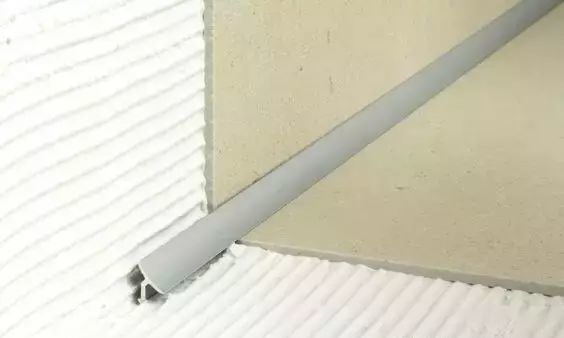

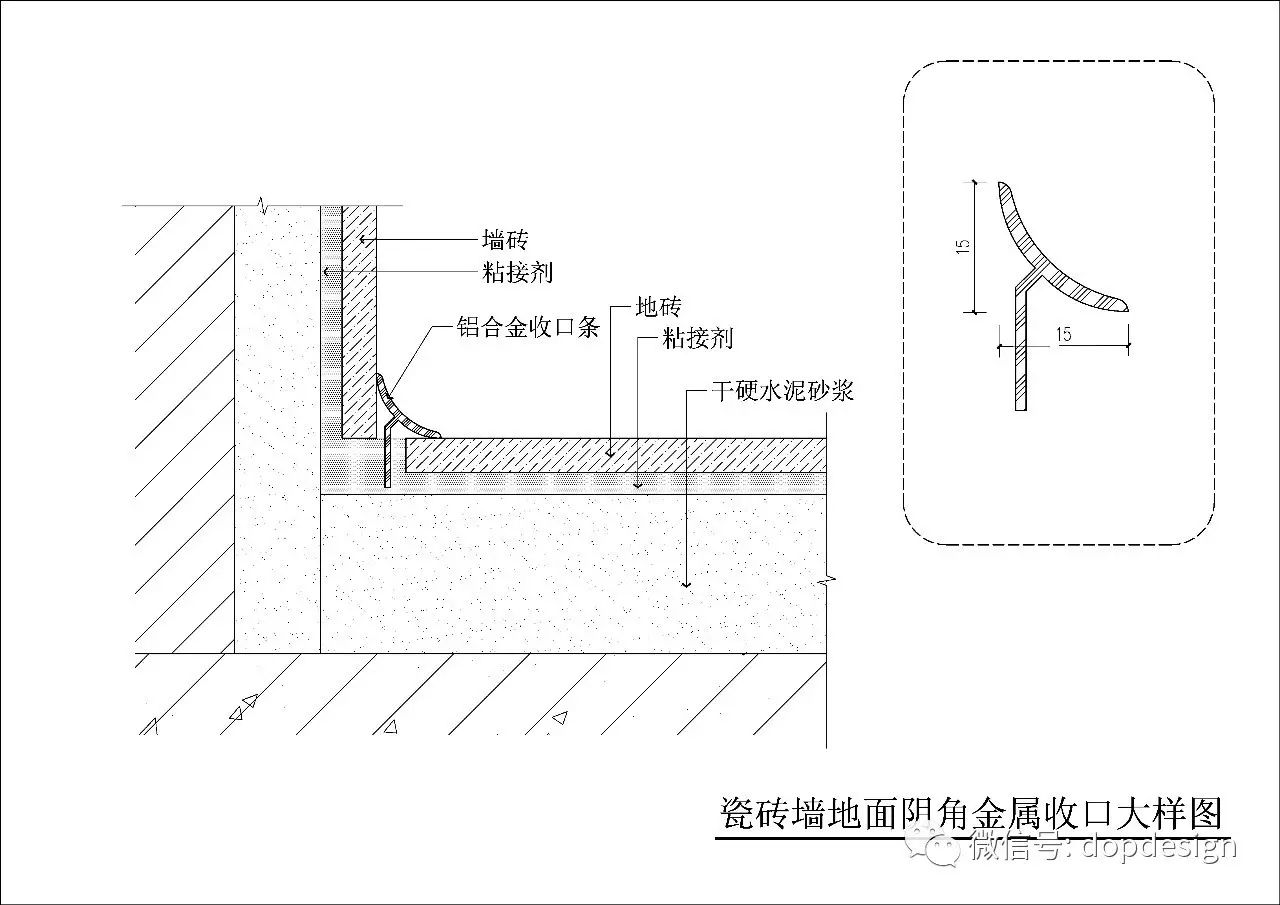

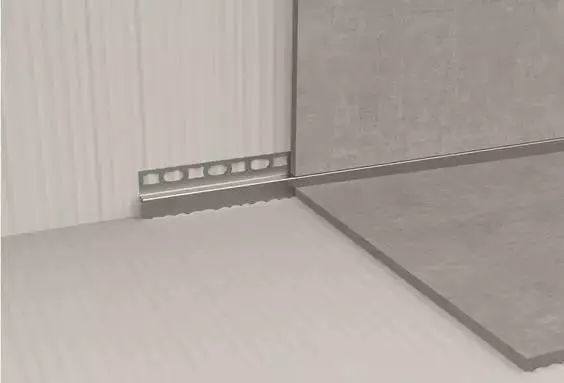

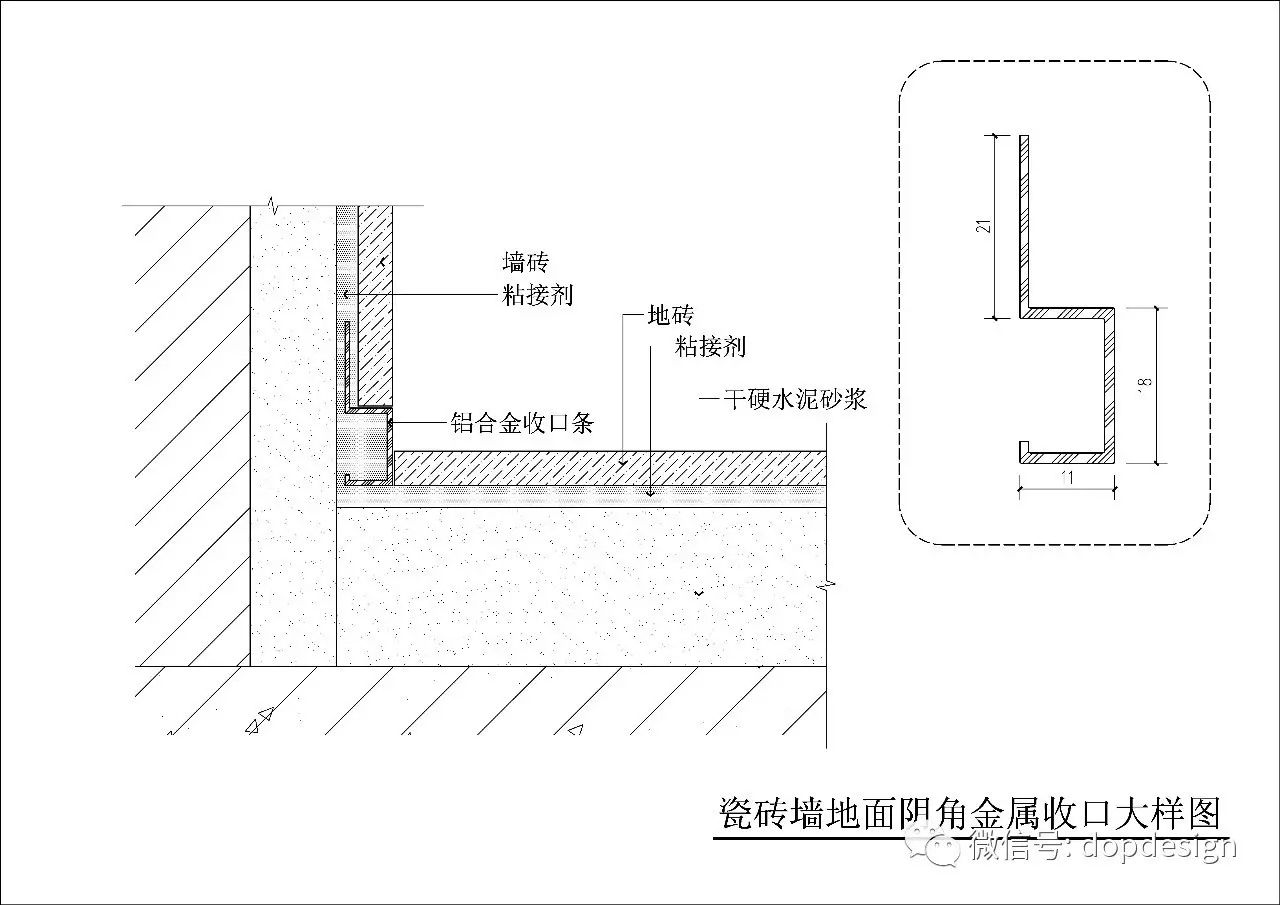

墙与地的阴角收口,通常采用墙压地的形式,不能出现朝天缝。采用金属收口条,会得到更加整洁与美观的效果。如下所示:





金属踢脚线一般应采用铝合金材质,表面可以实现多种饰面效果。由于铝合金线条可以开模定制,其形式可以根据设计师具体的样式定做。一般金属踢脚线在接头位置、阴阳角位置,需要特制的接头进行收口处理。


关于踢脚线的设计,咱们可以来看看这个视频↓

插入踢脚线视频

地面压条收口

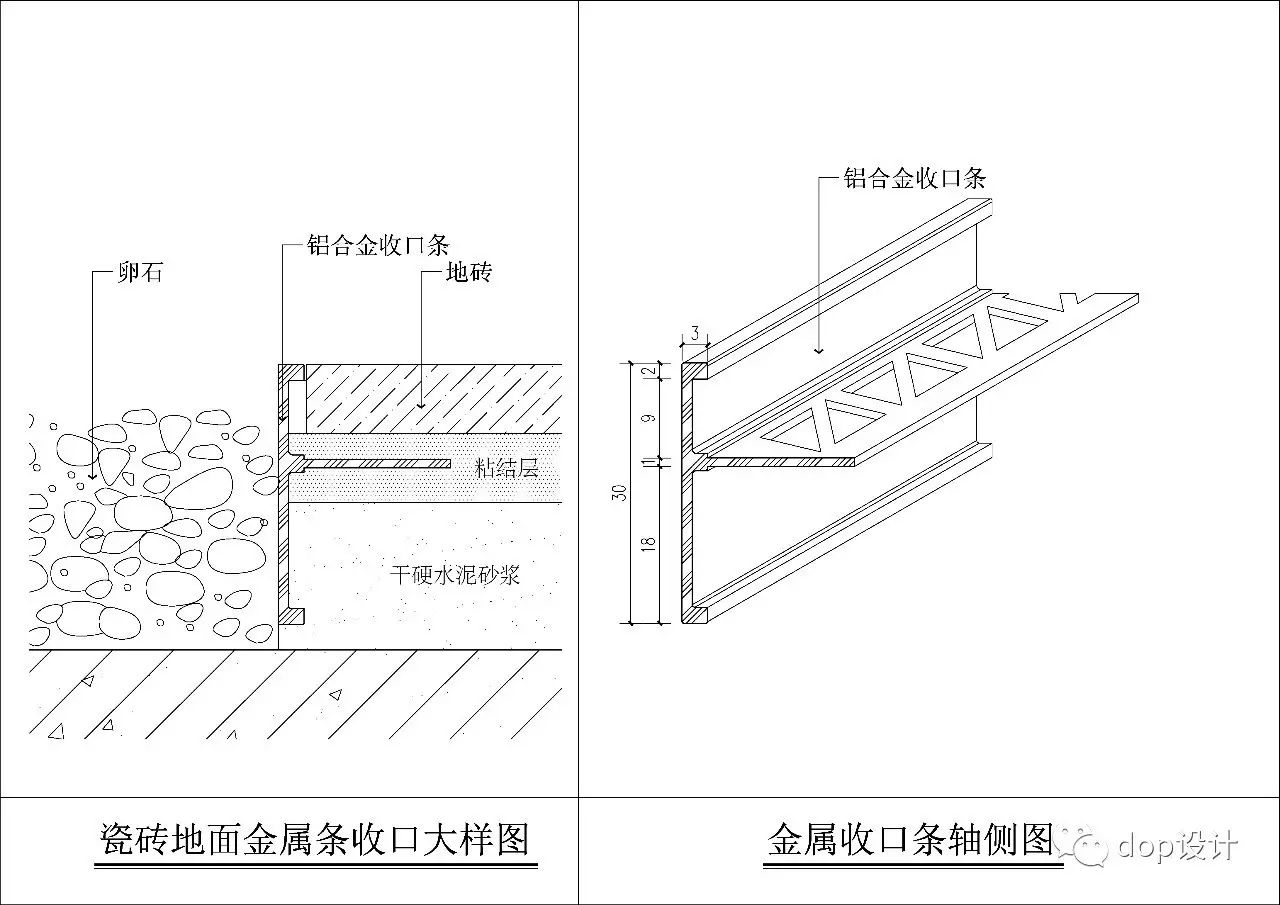

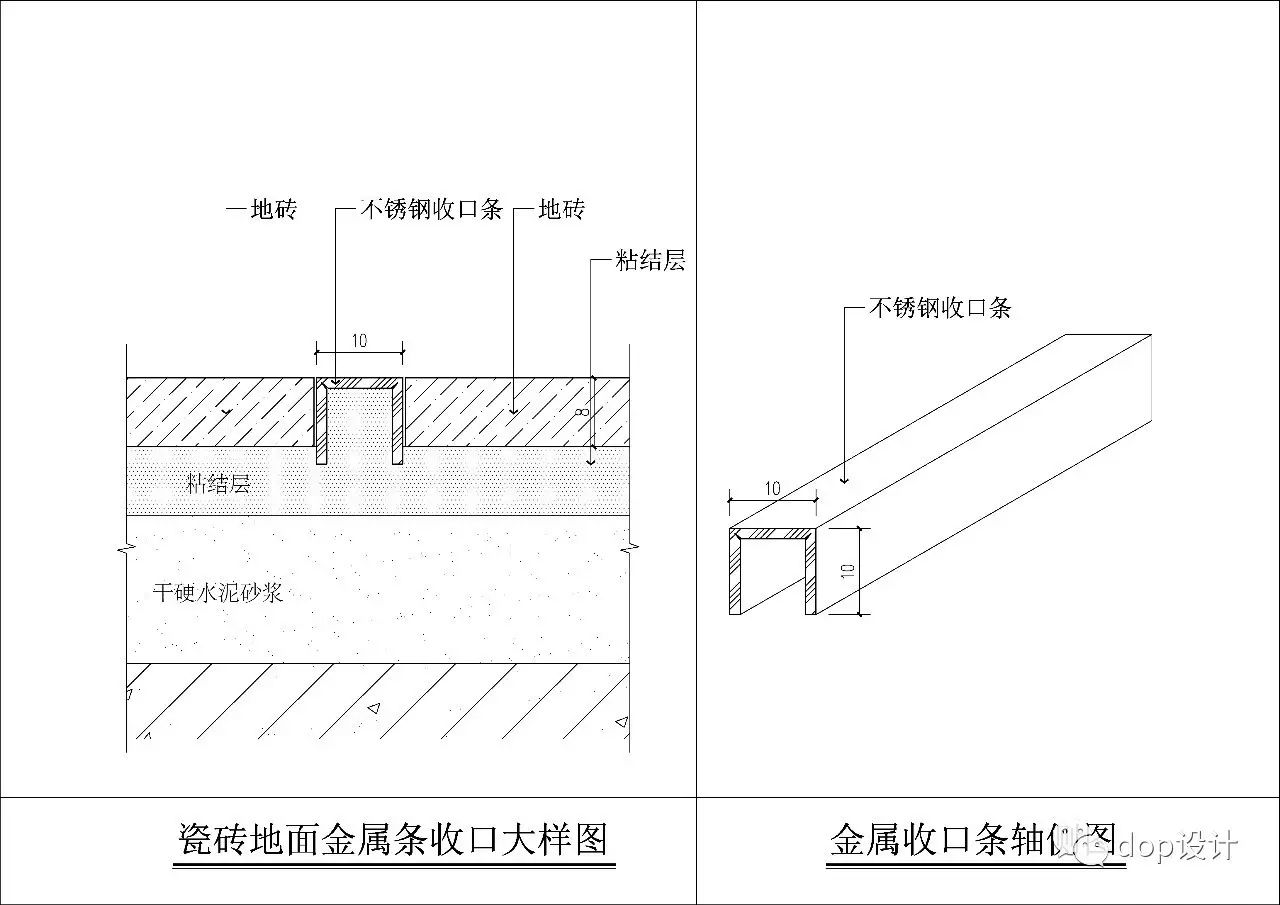

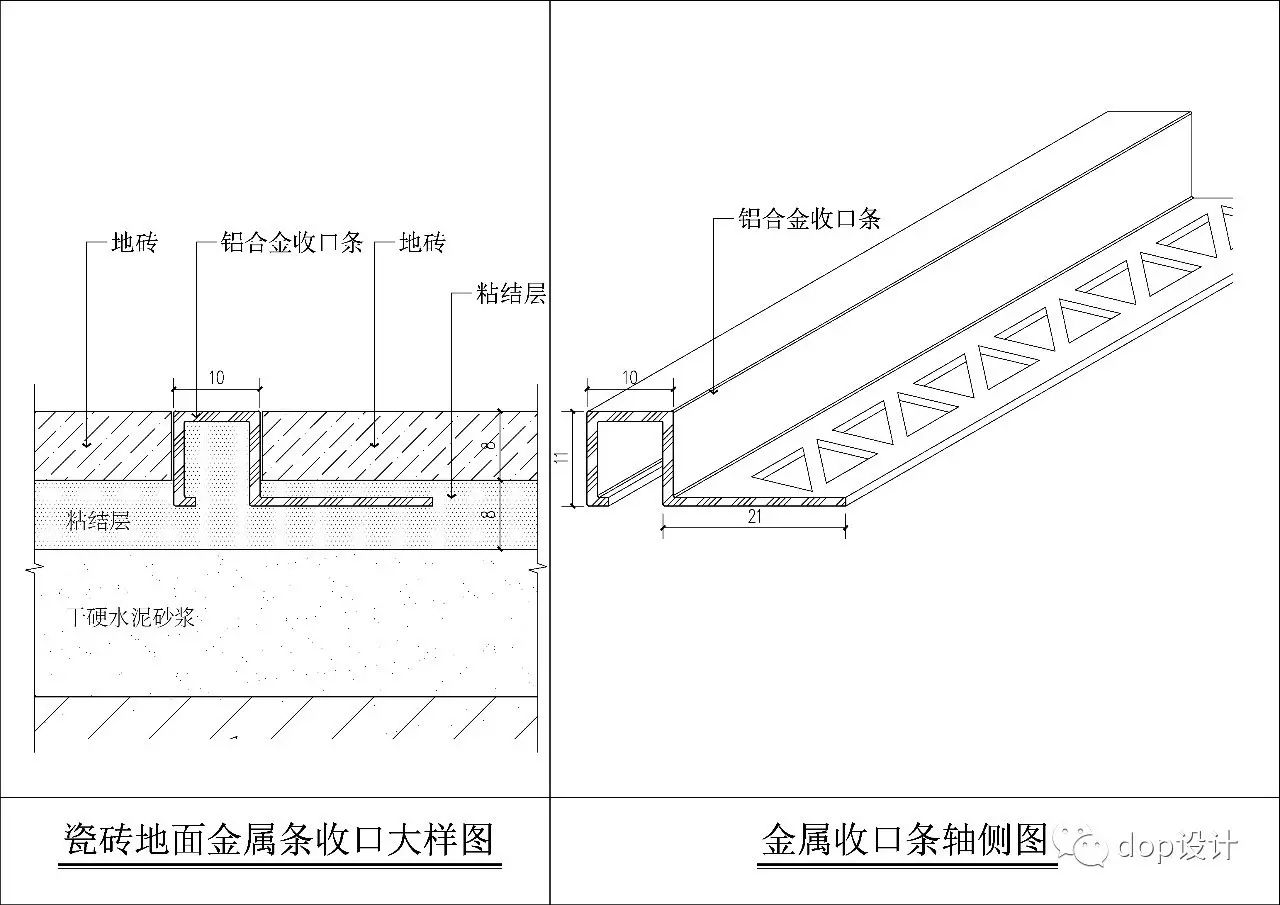

1、U型分格条,可以用在地砖与地砖、石材、木地板、地毯等不同材质的分格,铝合金材质,宽度一般为10mm。




U型收口条也可以采用不锈钢板折边加工,宽度可达5-10mm。

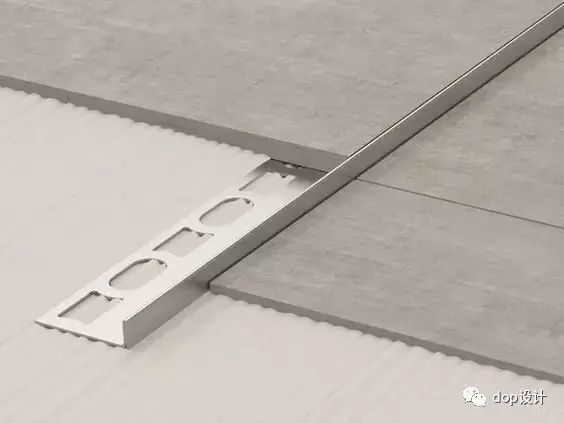

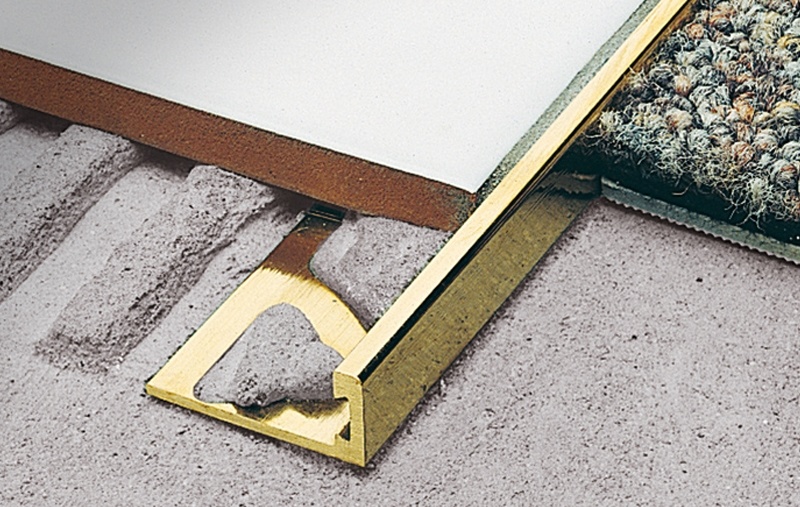

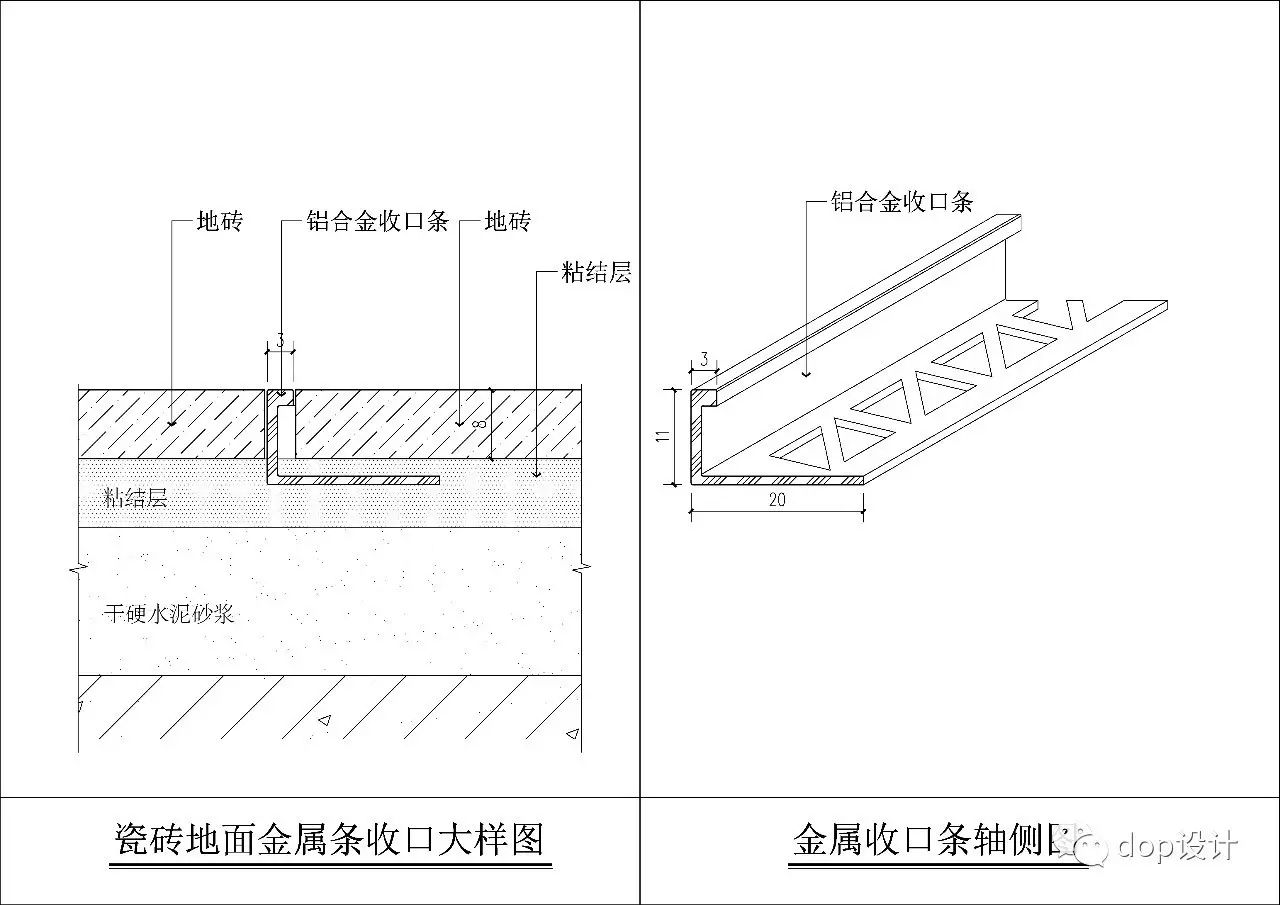

2、L型金属条分格,宽度可以减小至3-5mm。

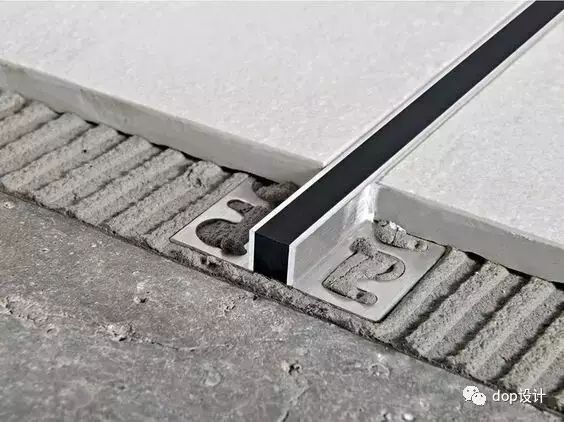

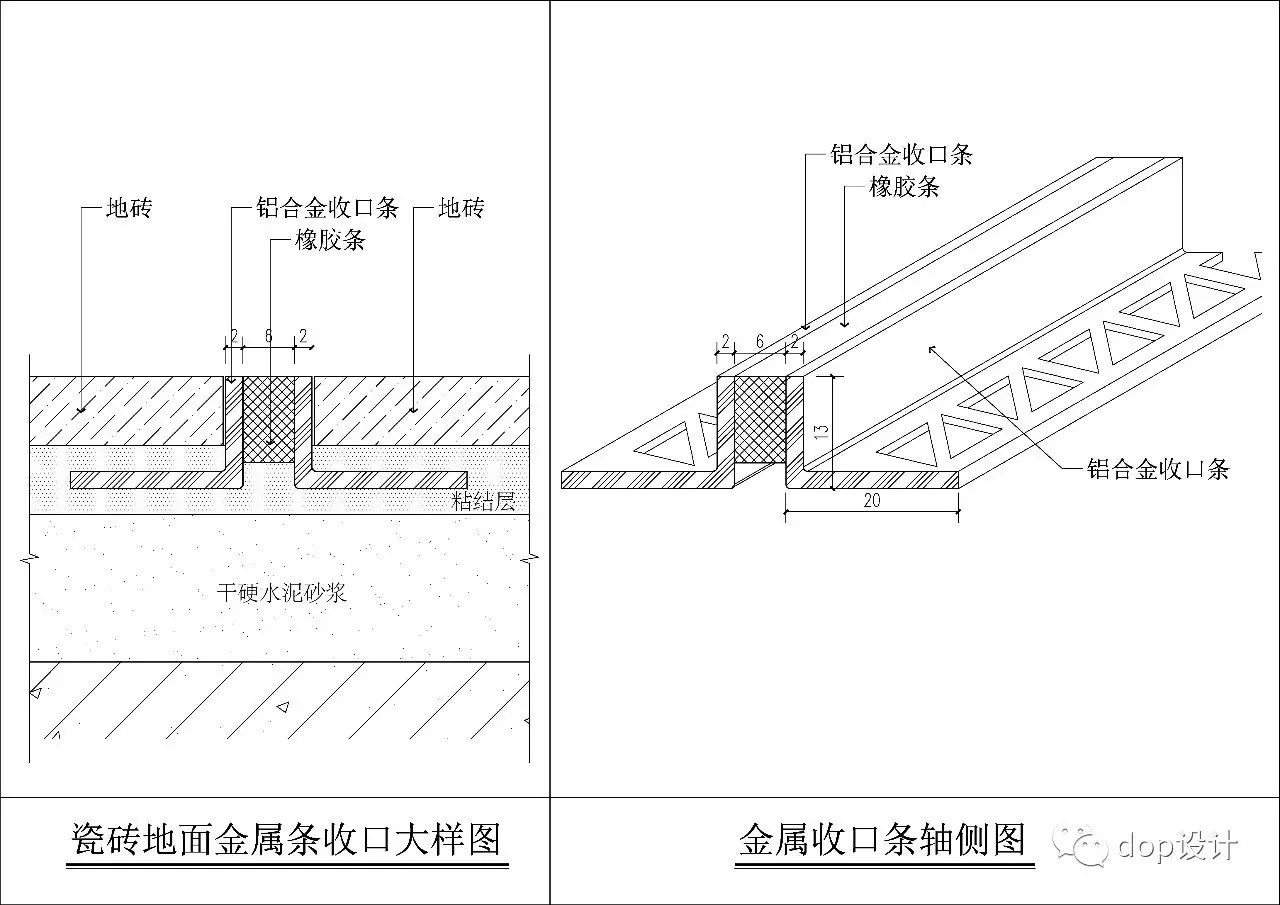

3、中间加橡胶条,可以作为铺贴地面的伸缩缝的做法

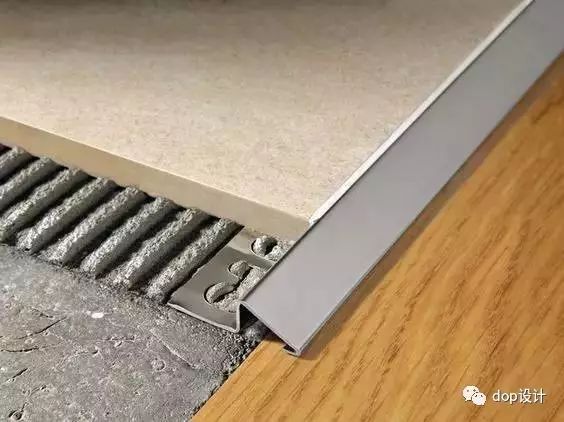

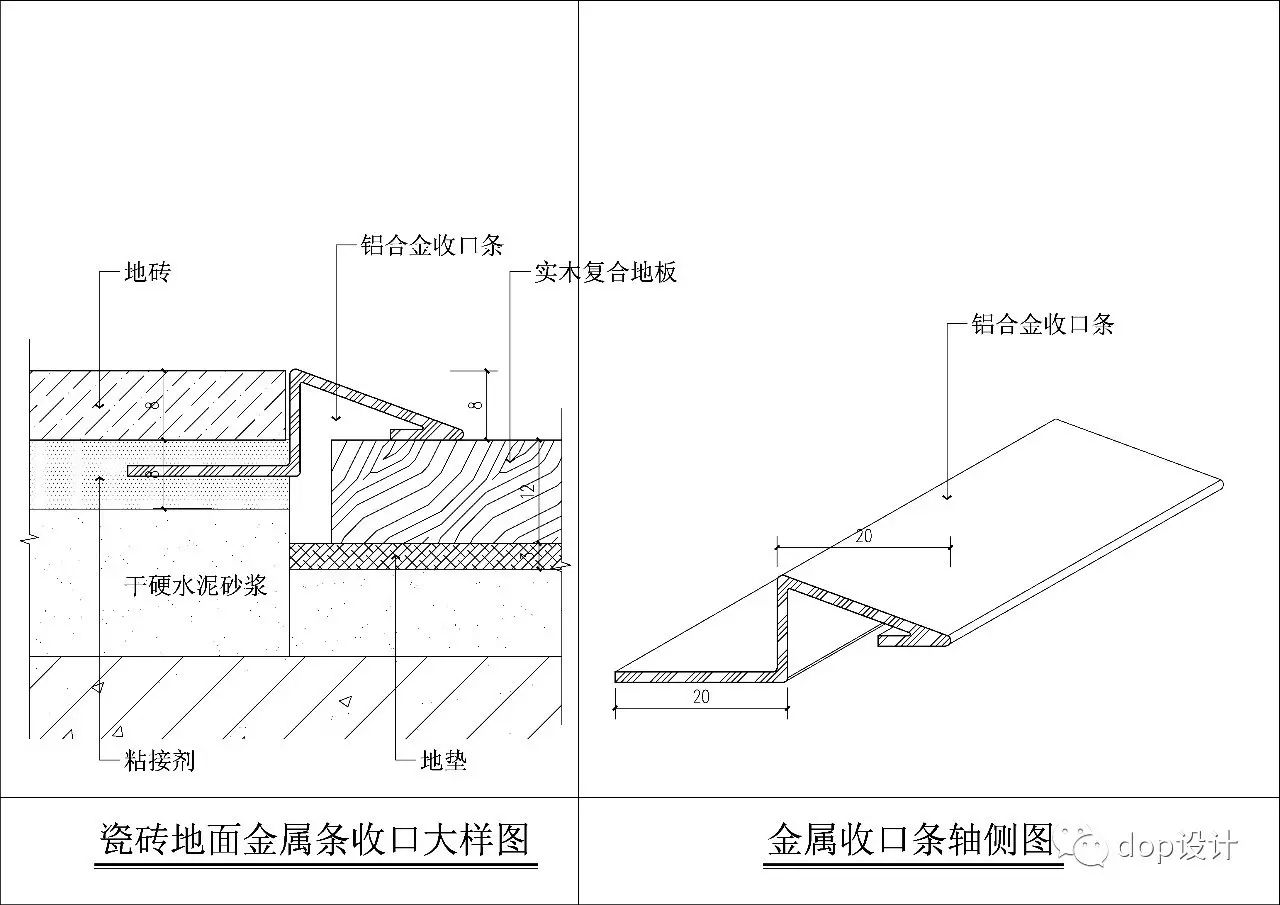

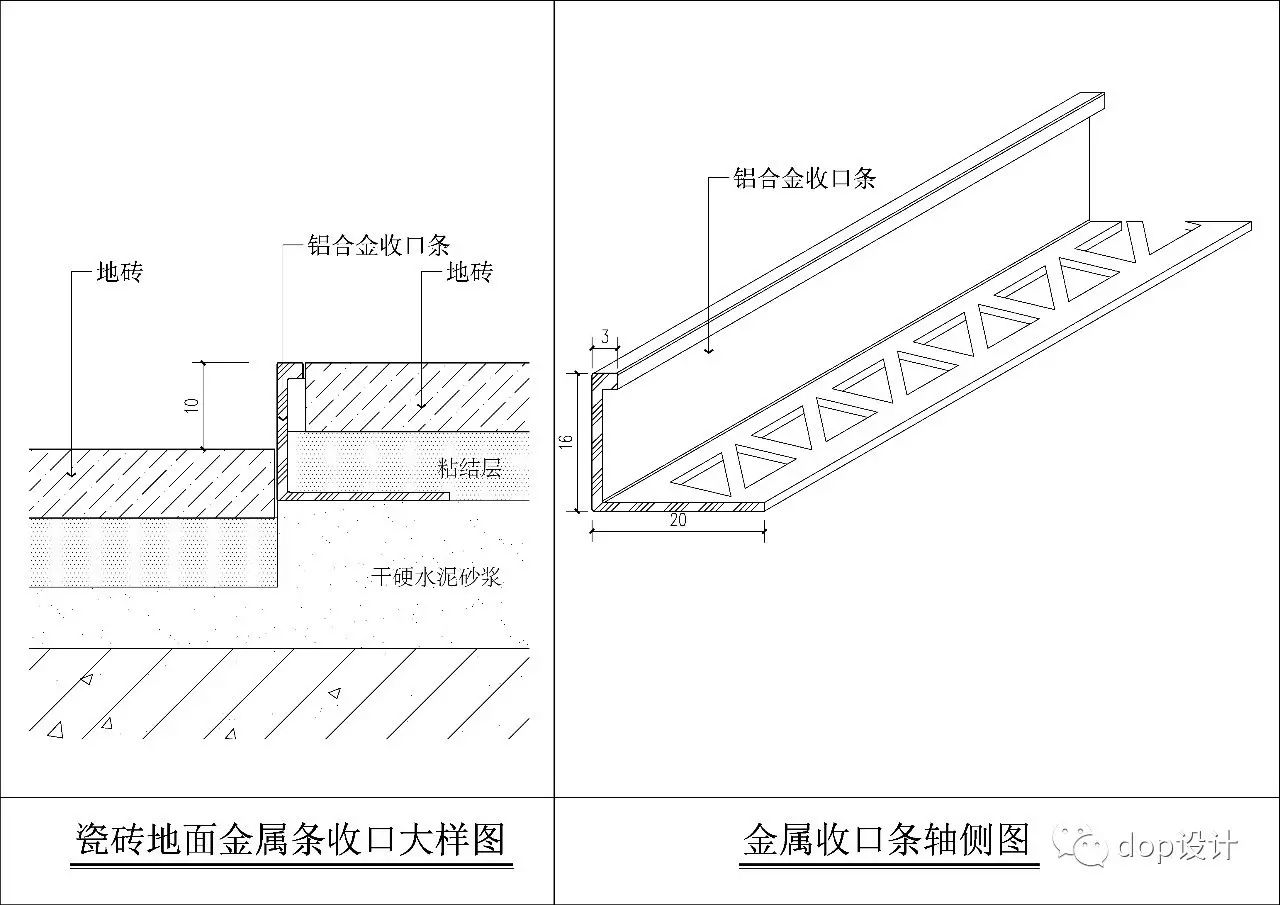

4、两侧地面标高不同存在高差的收口条,金属条的高度根据两侧高差确定

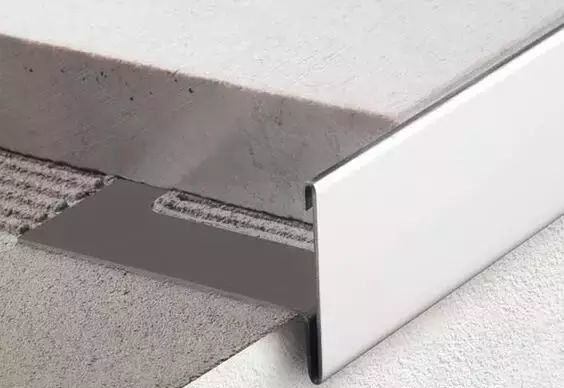

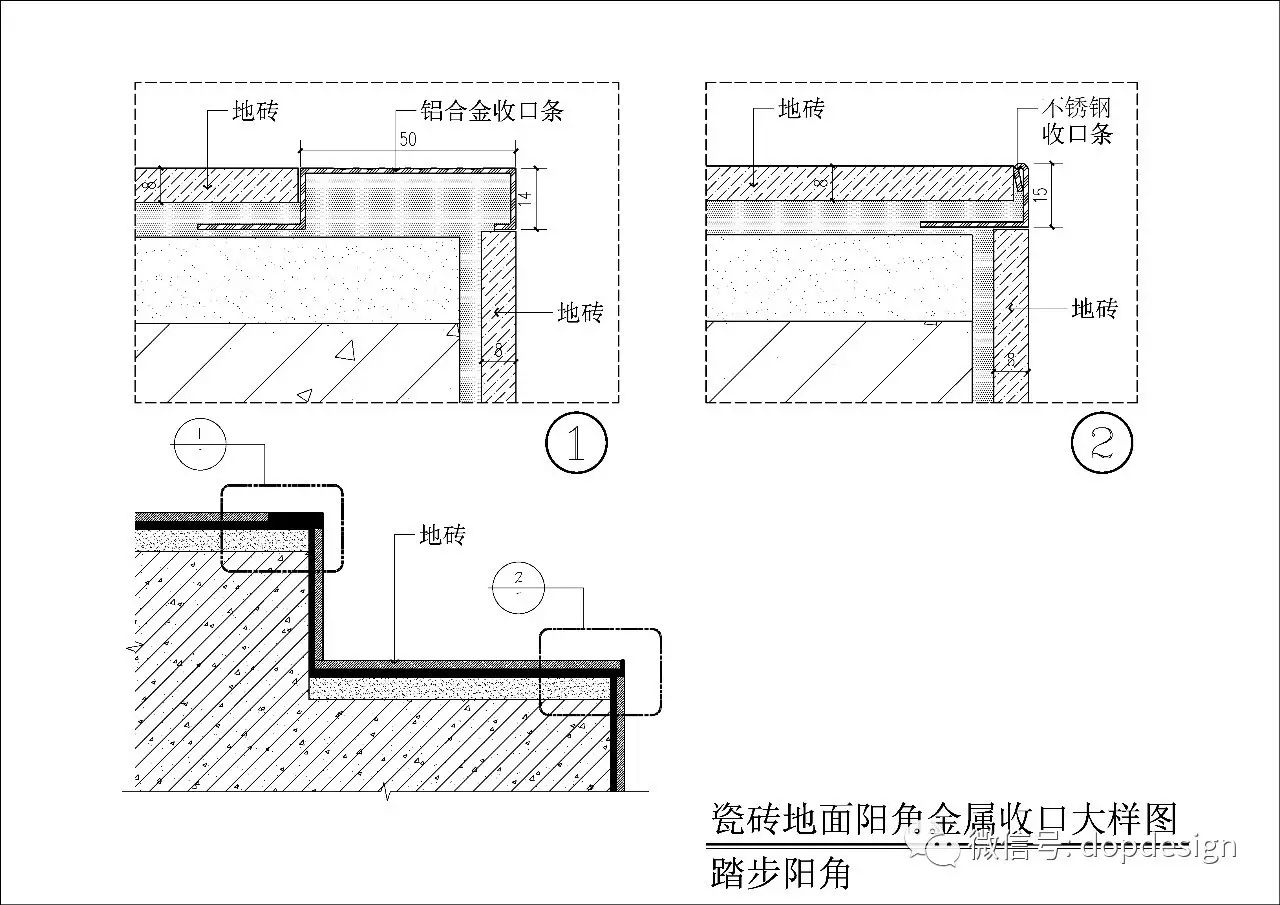

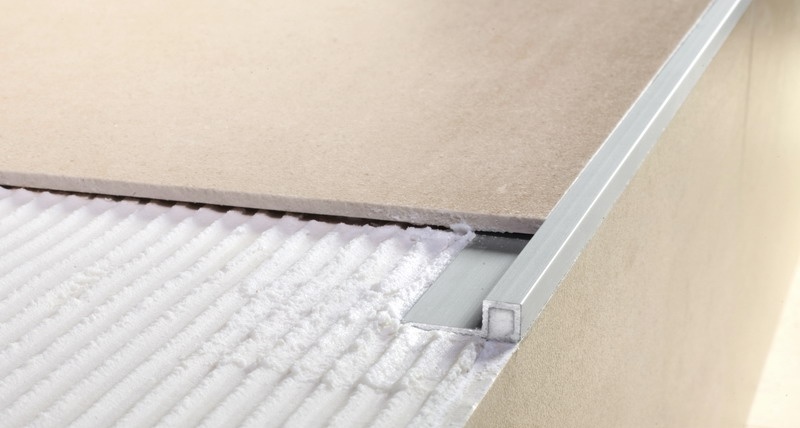

在楼梯踏步等瓷砖地面阳角收口,通常会采用专业的踏步地砖进行,否则阳角无法处理。采用定制金属收口条,可以很好的解决踏步的阳角收口。




上图中第二个节点的收口做法,金属条可以为不锈钢板折边加工,这种样式同样可以使用在墙体阳角的收口。

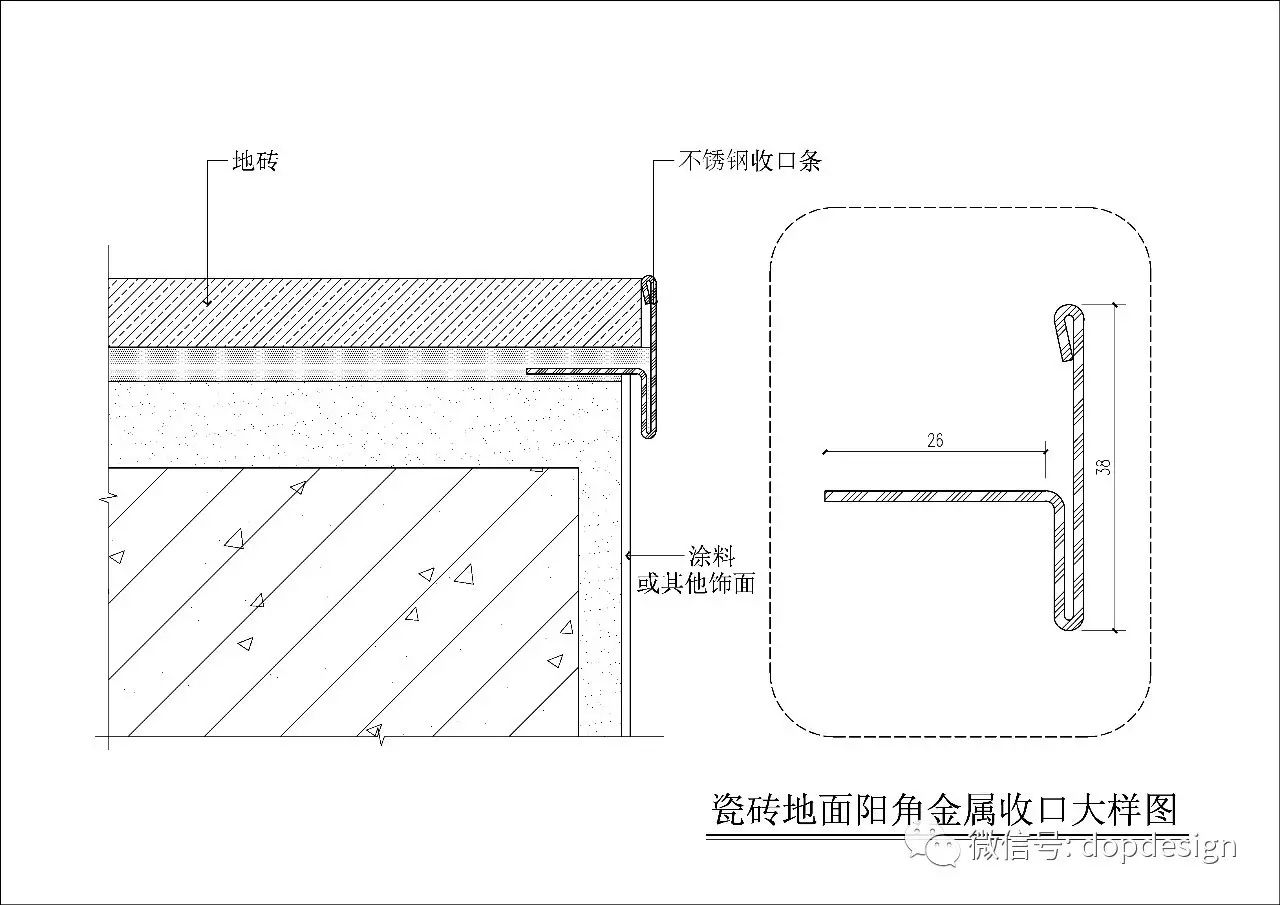

上图中的金属收口条,采用不锈钢板折边加工,加工为T型,可以将涂料等做法收口在内部隐藏


墙面阳角压条收口

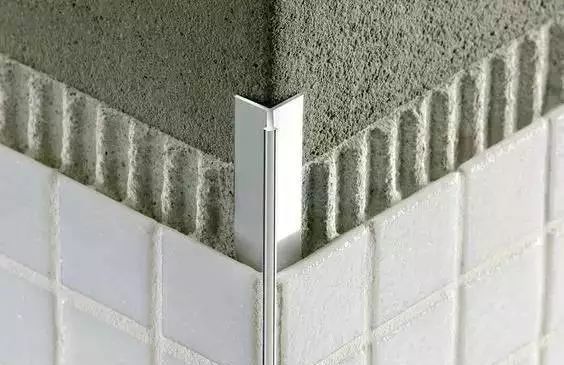

瓷砖墙面的阳角收口,以往我们经常采用的是45度倒角对碰,施工质量的把控在于工人的施工操作,而且在使用过程容易发生磕碰,会产生很多的质量问题,曾经也有项目采用一些阳角收口条,但相对形式比较单一,材质也比较低端(常用PVC等)。


对于大理石等石材的阳角收口,由于石材的可加工性,一般工程项目采用45度海棠角对碰,或者磨边、粘接等等收口方式,较少采用(没必要)金属条收口。

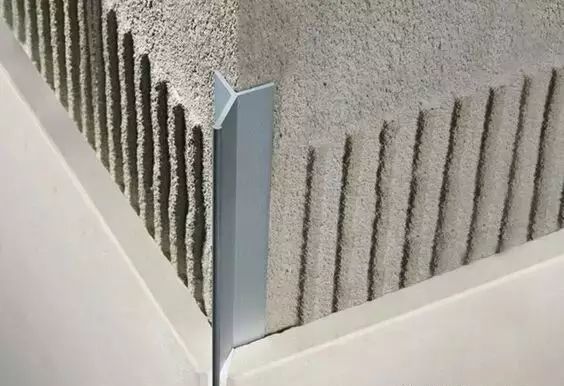

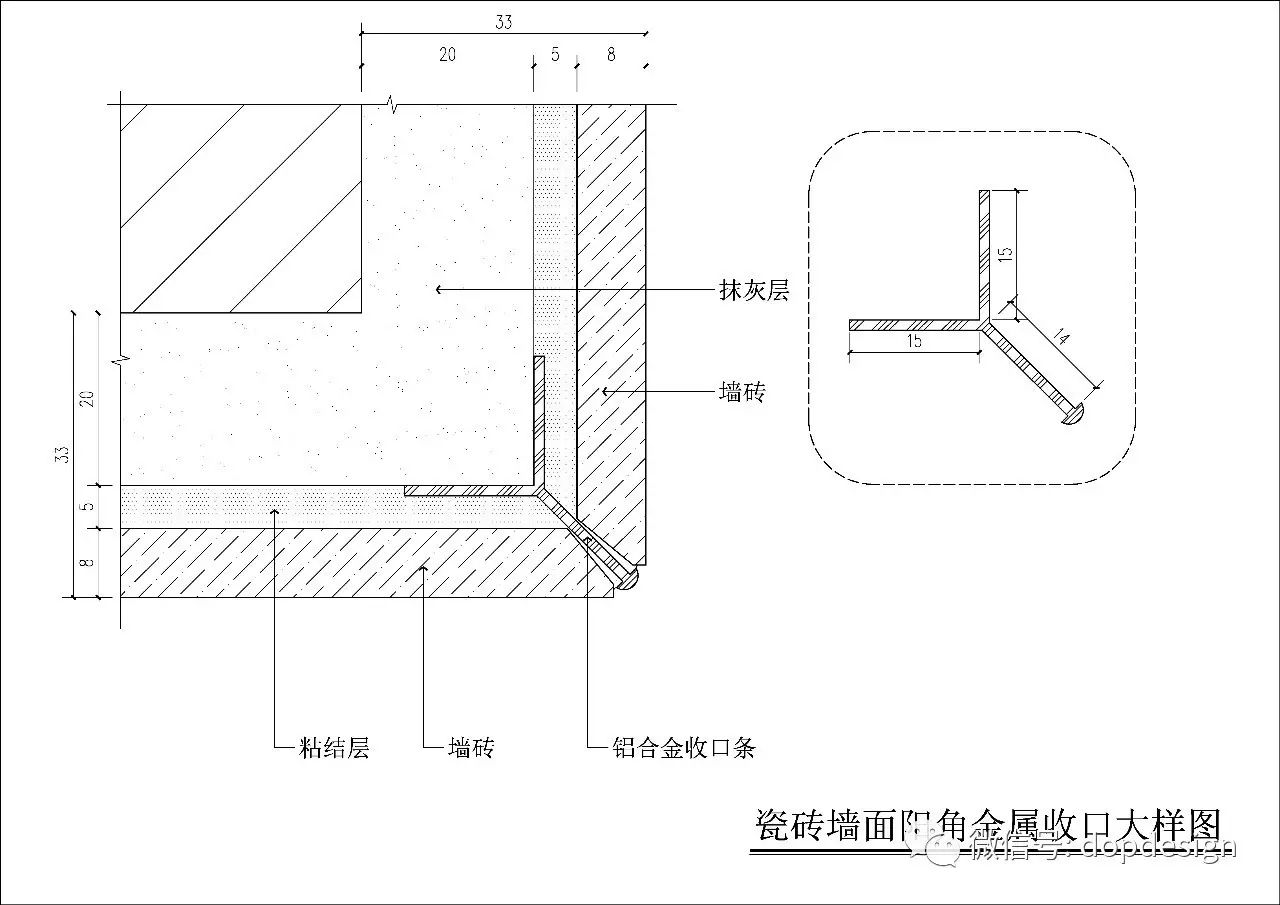

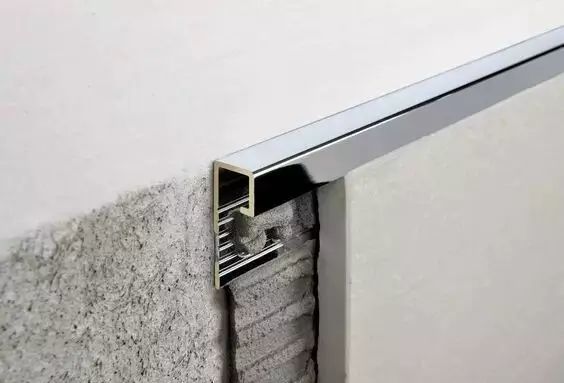

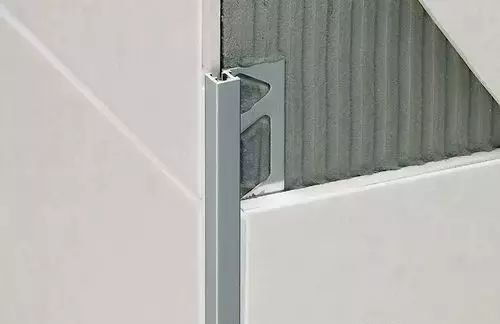

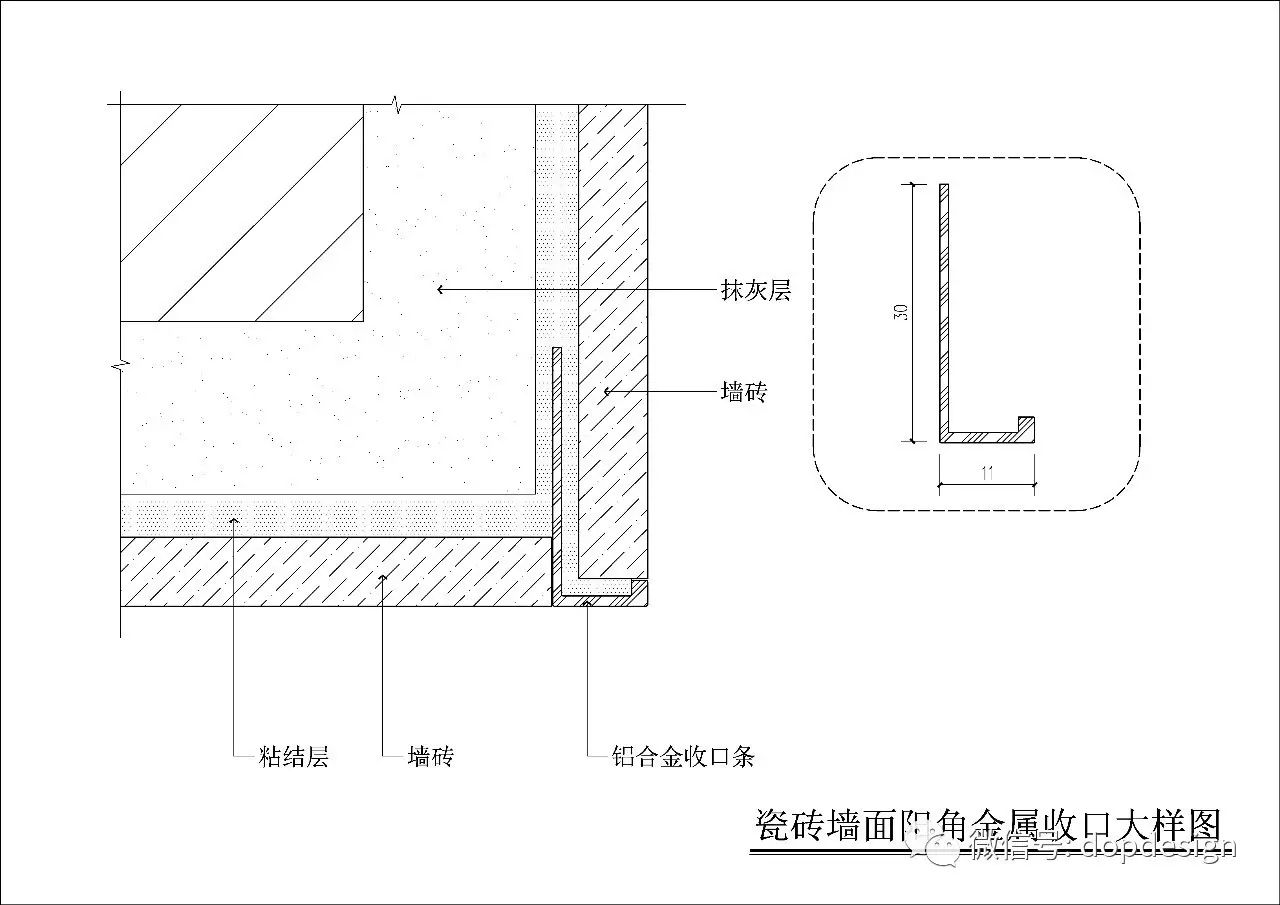

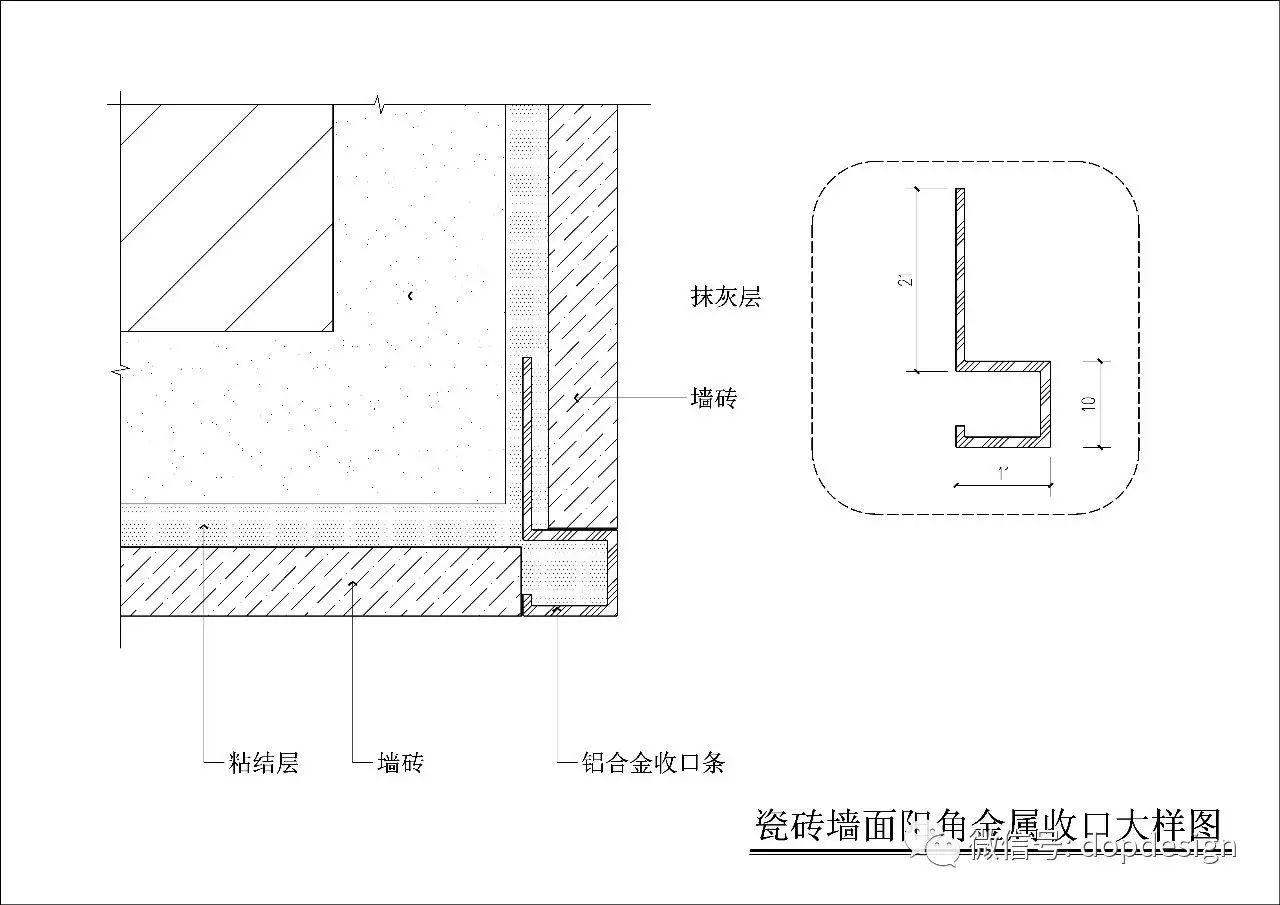

下面列举部分瓷砖墙面阳角的金属收口做法:

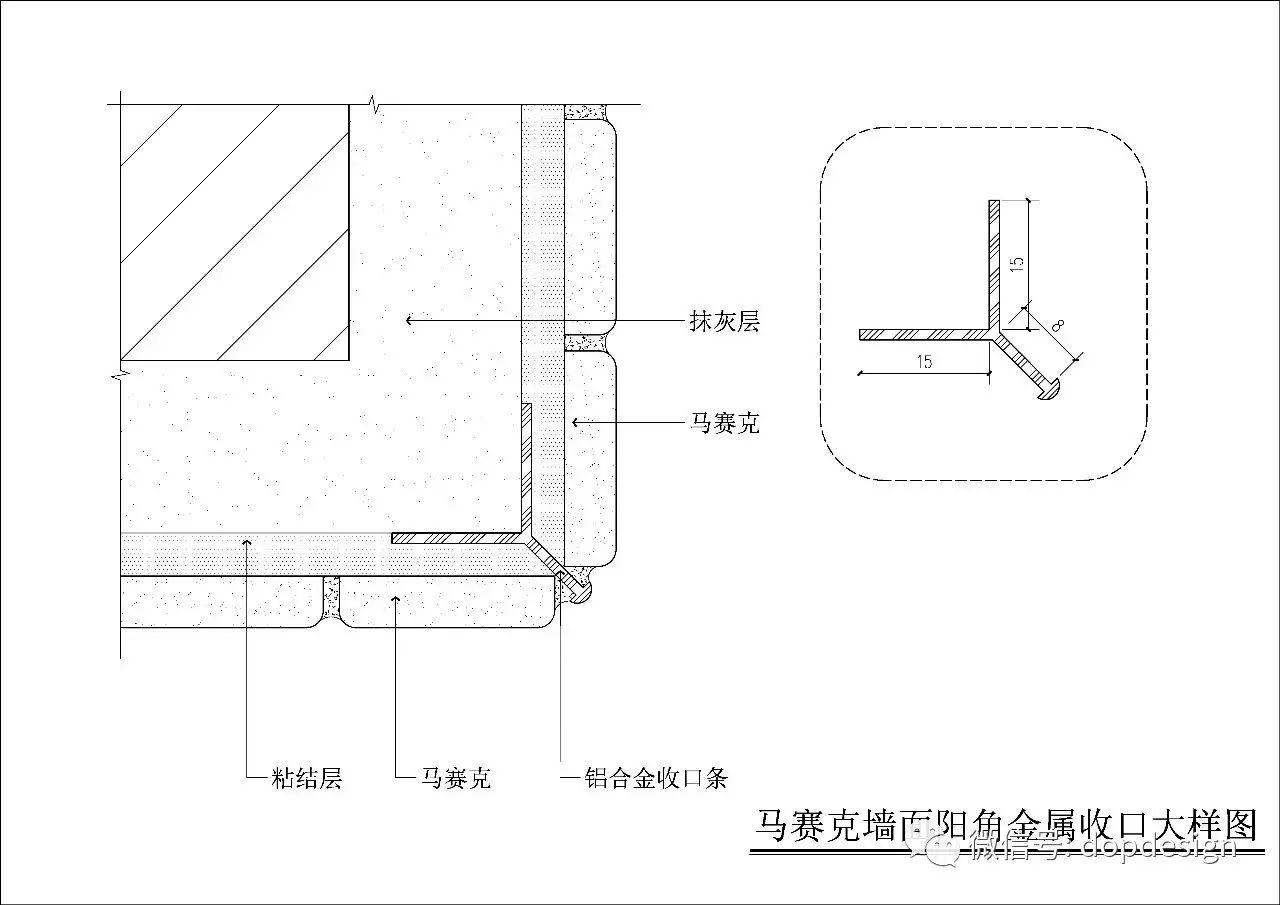

瓷砖与马赛克墙体阳角的收口条,形式相同,不同点在于尺寸不同,因为瓷砖与马赛克的厚度不同,而且墙面的粘结层厚度不会很大,一般在5-8mm左右,适用在瓷砖墙面的收口条,无法适用在马赛克墙面。
