你是否有这样的困惑：

· 设计做完后，因为技术原因落不了地...

· 你认为能做到的工艺做法，施工师傅却说不行...

· 看了很过规范图纸、节点图，面对要落地项目，还是画不出节点图...

如果你也这样，那以下这20类节点构造必须要知道！

1、吊顶与幕墙收口节点图

吊顶与幕墙收口节点分析如下：

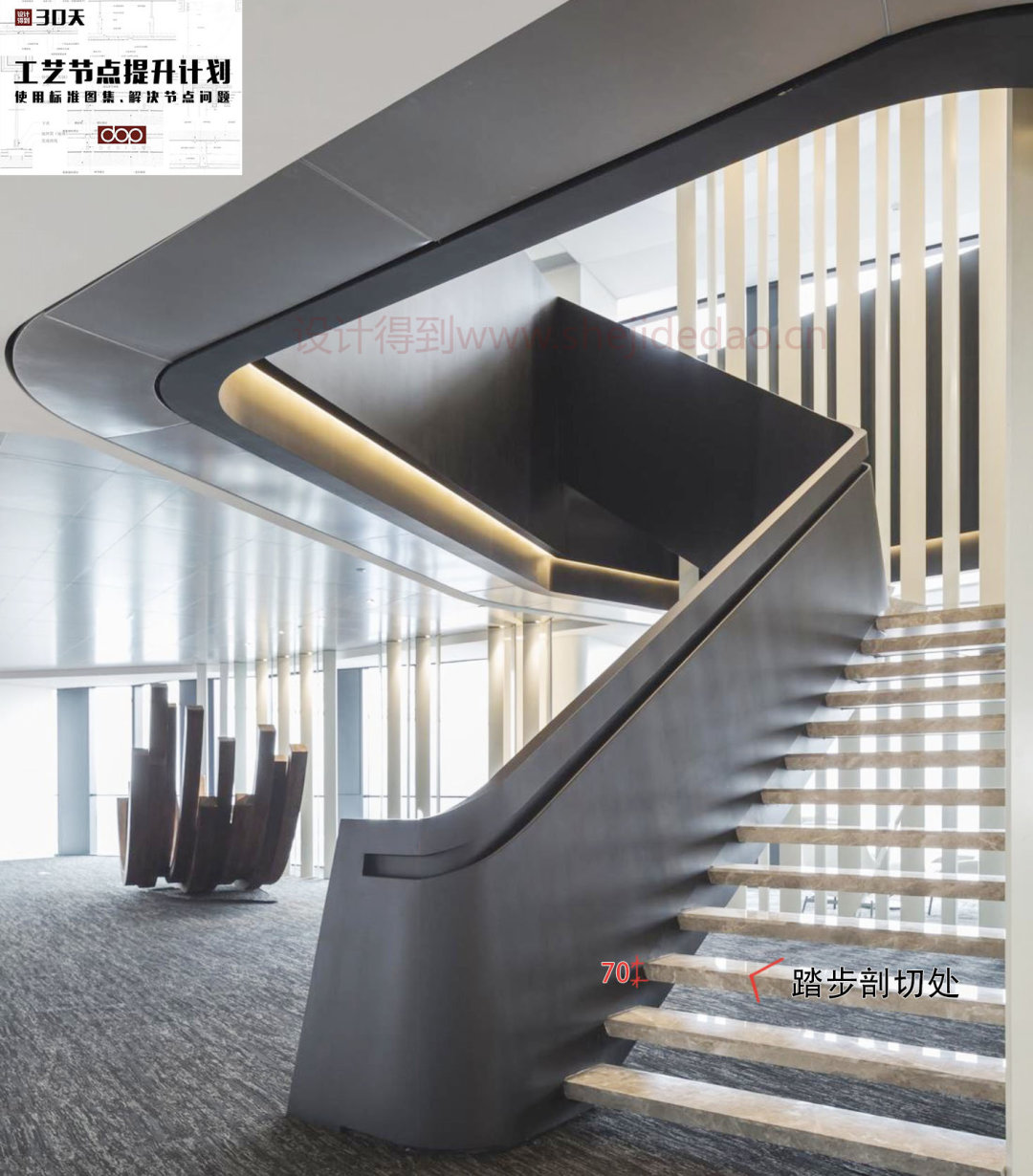

2、悬挑踏步节点图

悬挑踏步节点解析，如下：

3、斜屋曲面天花节点图

斜屋曲面天花节点解析，如下：

4、软膜天花节点图

软膜天花节点图解析，如下：

① 能否达到消防要求：市面上绝大多数软膜天花都能达到B1级防火要求，也有些厂家能做出A级防火等级的软膜天花，但价格比B1级贵很多。

② 规格尺度：软膜的宽幅决定了软膜最短边的长度，大多数软膜厂家生产的软膜天花宽度在3~5m，在设计软膜天花时，应考虑最短边的宽度，是否满足软膜材料的规格尺度。

③ 灯盒预留尺寸：软膜内部应该使用冷光源，因为软膜材料怕热。若光源是采用LED灯，则建议距离<200mm；若采用日光灯光，则建议距离>200mm。

5、透光不透明“梦幻”隔断节点图

透光不透明“梦幻”隔断节点解析，如下：

① 隔断实现材质：

a、通过热弯玻璃、夹丝玻璃等玻璃类型来达到这样的效果；

b、若抛开特制的玻璃材质，还能通过亚克力管、玻璃管等管材，排列组合而成。

② 隔断固定方式：需要在上下预埋玻璃凹槽，然后通过橡胶垫让玻璃（或亚克力管）与钢制的凹槽呈软连接。

同时，在玻璃与钢制凹槽的连接处，预留5mm的伸缩缝，保证材料在热胀冷缩时，不会挤爆玻璃。

③ 安全性：理论上来说，这种隔断只需埋入完成面10~30mm就足以保证其玻璃的安全性。

还有15种节点构造：楼梯栏板节点、玻璃推拉门节点、超高超重门节点、嵌入式浴缸节点等等，超详细的讲解都在【室内设计节点构造 抄绘手册】里，赶紧【码上入手】吧！

▲识别图片二维码，立刻掌握20类节点构造
