dop设计（ID：dopdesign）原创

作者丨狼灵草

编辑丨行之

之前dop分享过《皮雕会发光，该怎么设计？》和

《透光木饰面，该怎么做？》的设计小知识（点击链接跳转相关文章）

本期内容，分享一个可以自我清洁的新材料——“光触媒板”。主要包含以下7部分：

1、什么是光触媒板

2、光触媒板的8大优势及其原理

3、产品种类

4、产品规格

5、施工工艺

6、案例应用

7、价格范围

说到陶瓷挂板，设计师朋友都比较熟悉，但是具有“自洁抗菌耐候”的光触媒陶瓷挂板，到底有什么神奇之处？

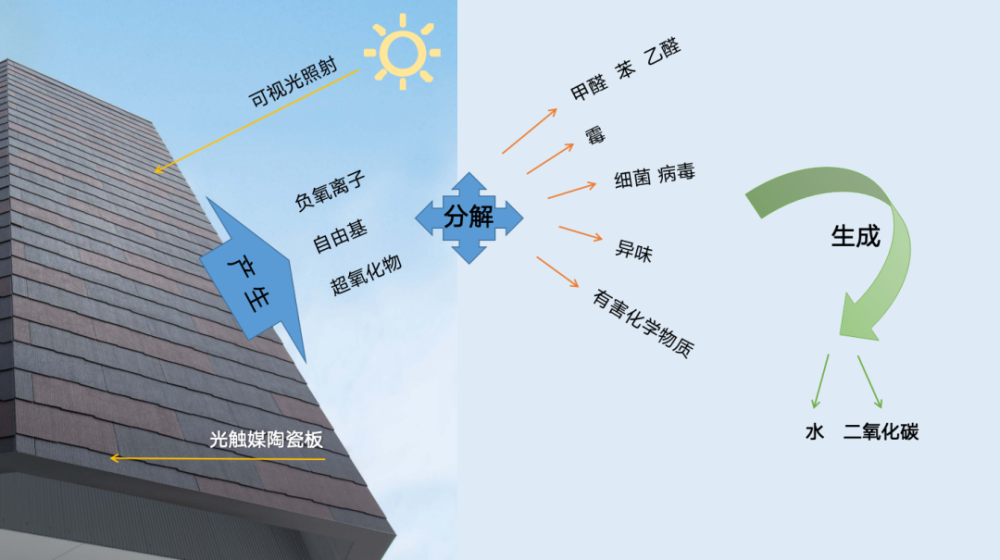

这里首先要解释下什么是光触媒。光触媒是一种以纳米级二氧化钛为代表的，具有光催化功能的光半导体材料的总称，它涂布于基材表面在紫外光及可见光的作用下，产生强烈催化降解功能。

主要功能：

a、空气净化功能：对甲醛、苯、氨气、二氧化硫、一氧化碳、氮氧化物等影响人类身体健康的有害有机物起到净化作用。

b、杀菌功能：对大肠杆菌、黄色葡萄球菌等具有杀菌功效，在杀菌的同时还能分解由细菌尸体上释放出的有害复合物。

c、除臭功能：对香烟臭、厕所臭、垃圾臭、动物臭等具有除臭功效。

d、防污功能：防止油污、灰尘等产生，对浴室中的霉菌、水锈、便器的黄碱及铁锈和涂染面褪色等现象同样具有防止其产生的功效。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

借由光触媒的独特的性能作用，在基材ECP，即真空挤出成型的纤维水泥板表面做无机陶瓷涂层和光触媒涂层，从而实现性能优秀的壁材产品

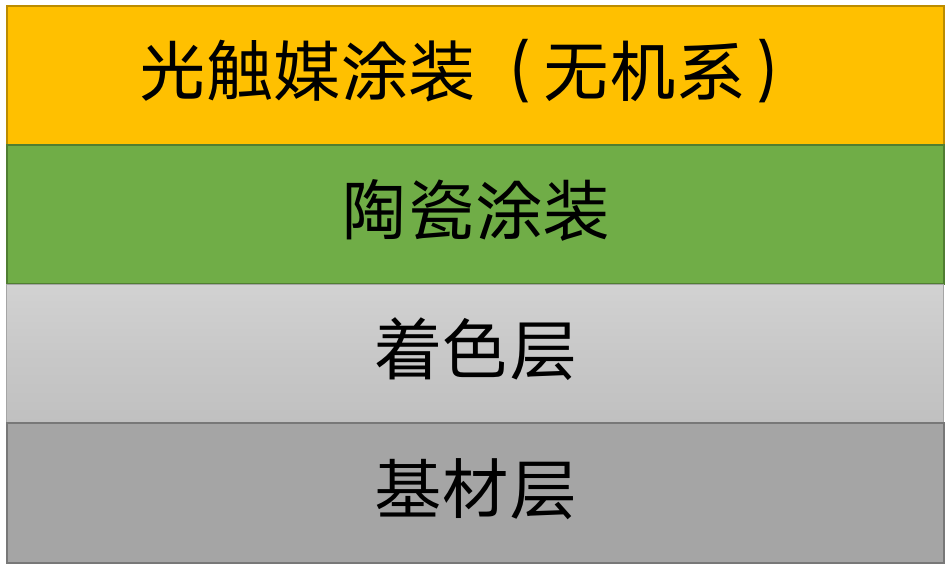

△光触媒陶瓷涂装的构造剖面图

分解原理：

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

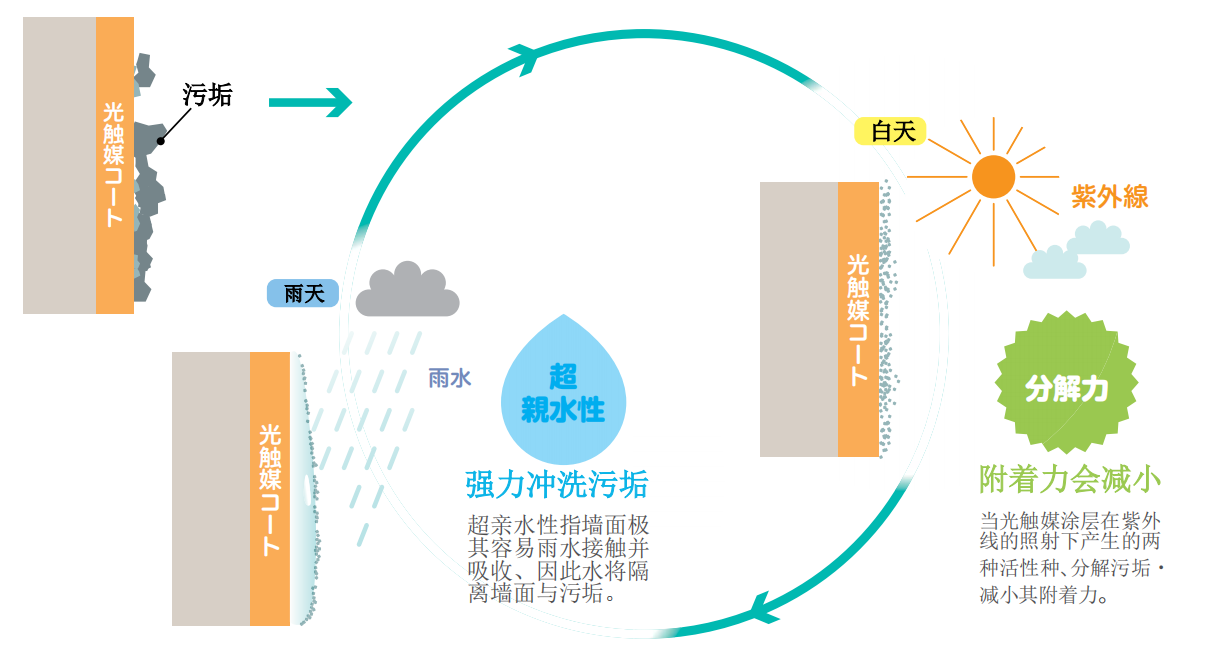

1、光触媒分解污垢

分解外墙表面的油脂类污垢，灰尘，带色液体，霉菌等污垢，大幅度减弱这些污垢对外墙的沾附力。

△ 基本原理

2、超级亲水性

墙面的亲水性能指：水分将先接触在亲水性高的材料表面上。雨水将墙面与污垢隔离，随着重力将污垢冲洗。

△ 基本原理

3、空气净化功能

与光触媒涂层接触的NOx分子遇到太阳光后酸化为无害的离子，随着雨水冲洗掉。冲洗的雨水呈中性，不会对建筑产生影响。

△ 基本原理

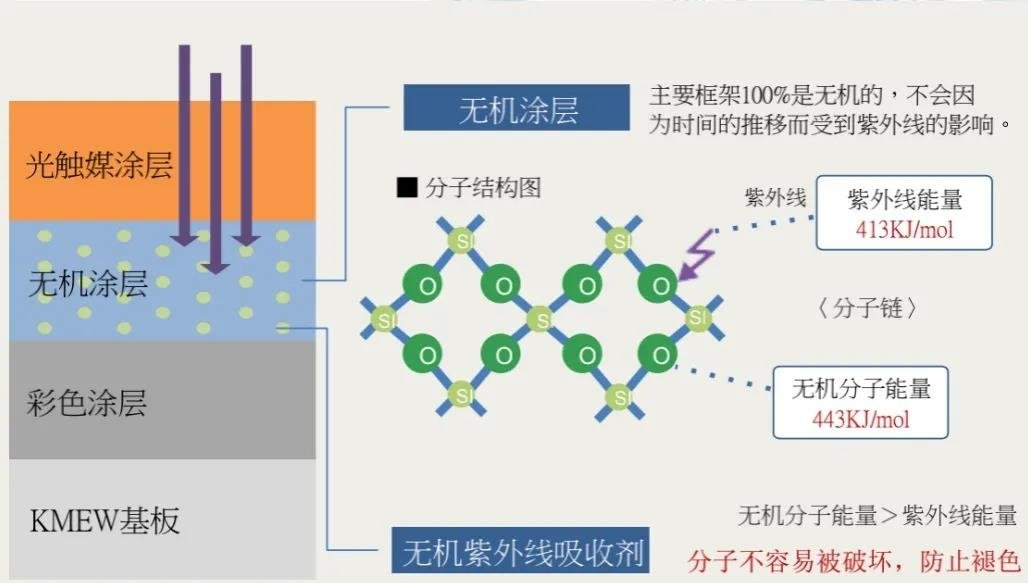

4、高耐候性

高耐候性，可长久保持建筑靓丽美观，无机涂层有防紫外线功能，可以防止因为日晒引起的褪色。

△ 基本原理

5、抗震

减震的轻量化设计，采用光触媒光瓷挂板作为外壁材料的住宅，每一栋的重量比水泥轻，能减低地震对建筑物的负担。

6、隔热

光触媒光瓷挂板采用的材质，能降低热传导率、发挥优异的隔热能力。

7、隔音

KMEW光瓷板能在人耳最为敏感的250~1000Hz的音域内，发挥优异的隔音效果，减轻来自屋外的噪音。

△ 基本原理

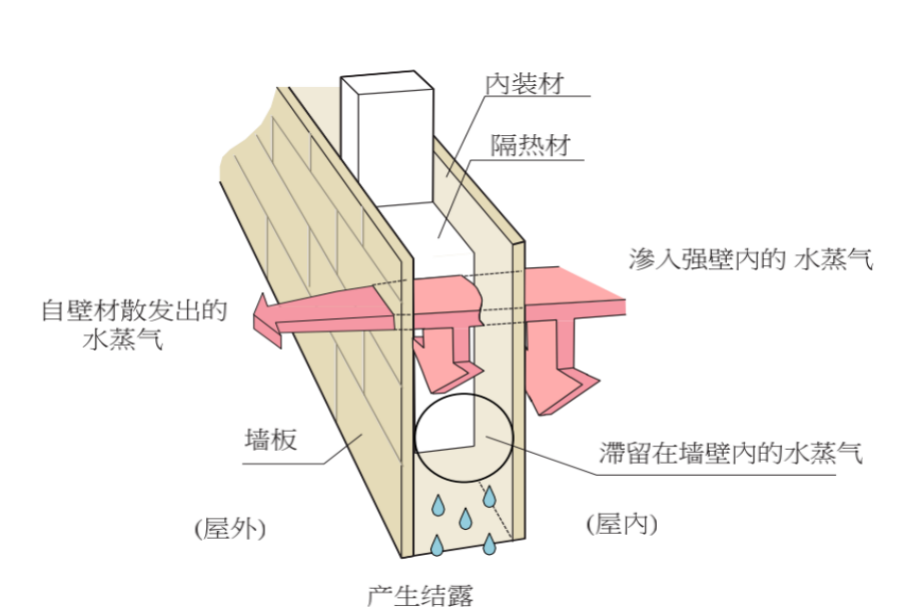

8、透气构造

“透气构造”是在壁材内部设置空气的流通路径，散发湿气以提升住宅的耐久性、舒适性。

△ 基本原理

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

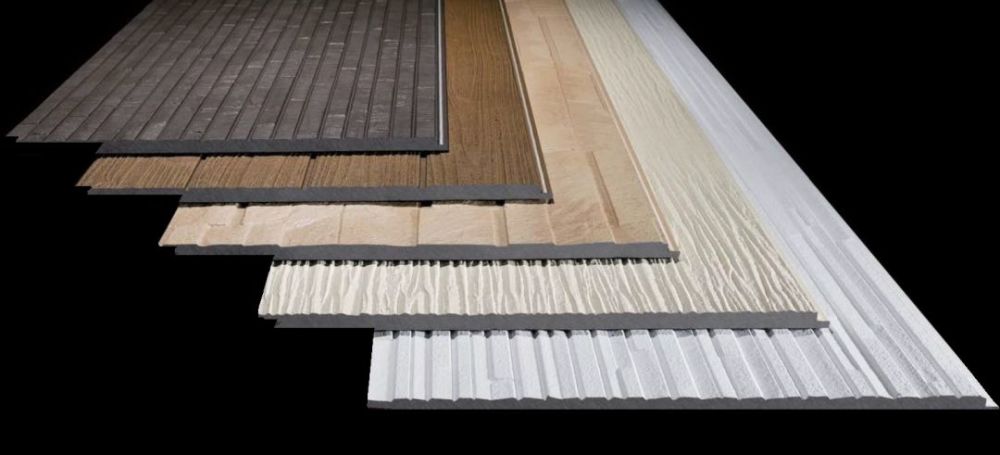

除了优秀的性能之外，光触媒陶瓷板还是一个百变大“模”王，生产时可以通过改变真空机模口的形状使板材表面拥有多种肌理，充分满足设计师们多样化的作品表现。

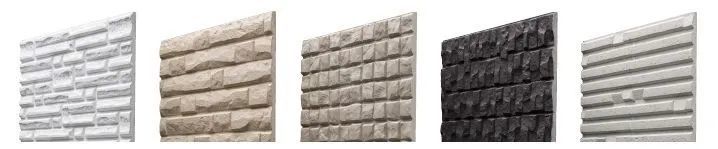

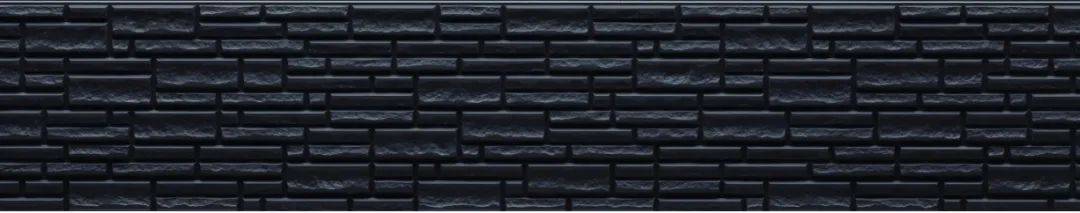

a、原石系列

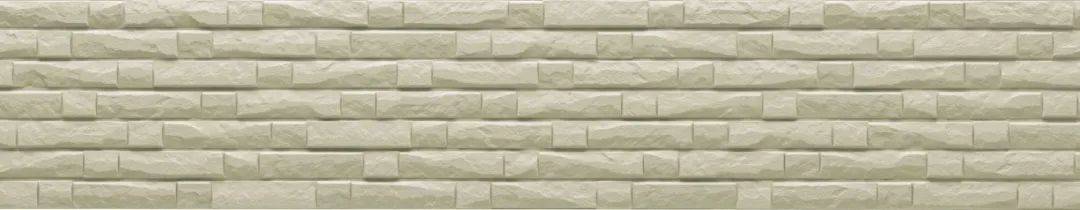

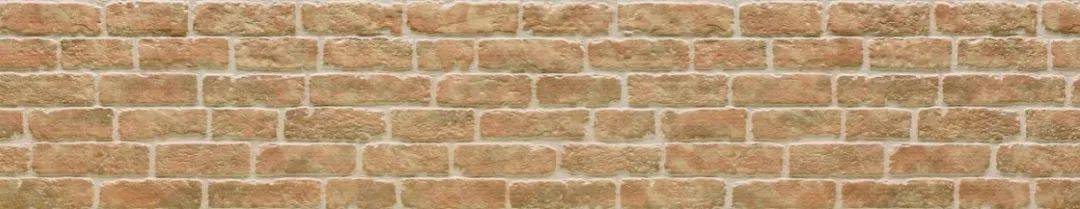

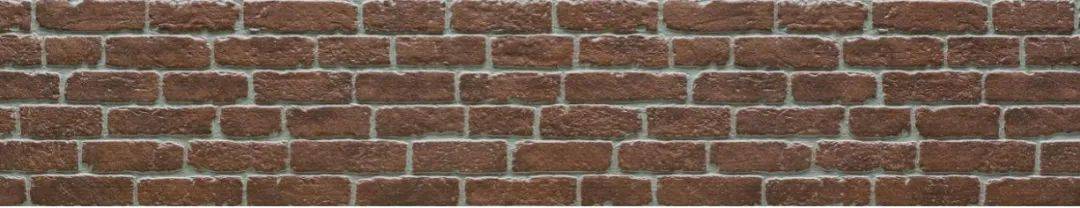

b、石砖系列

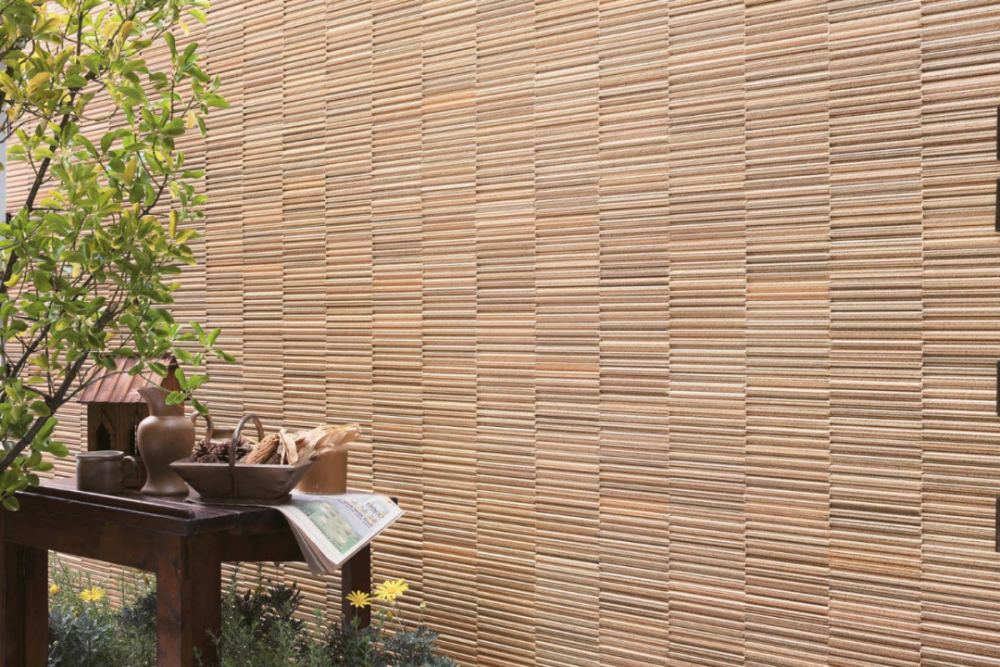

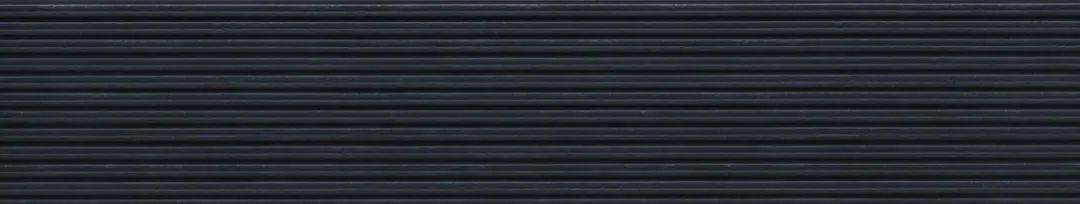

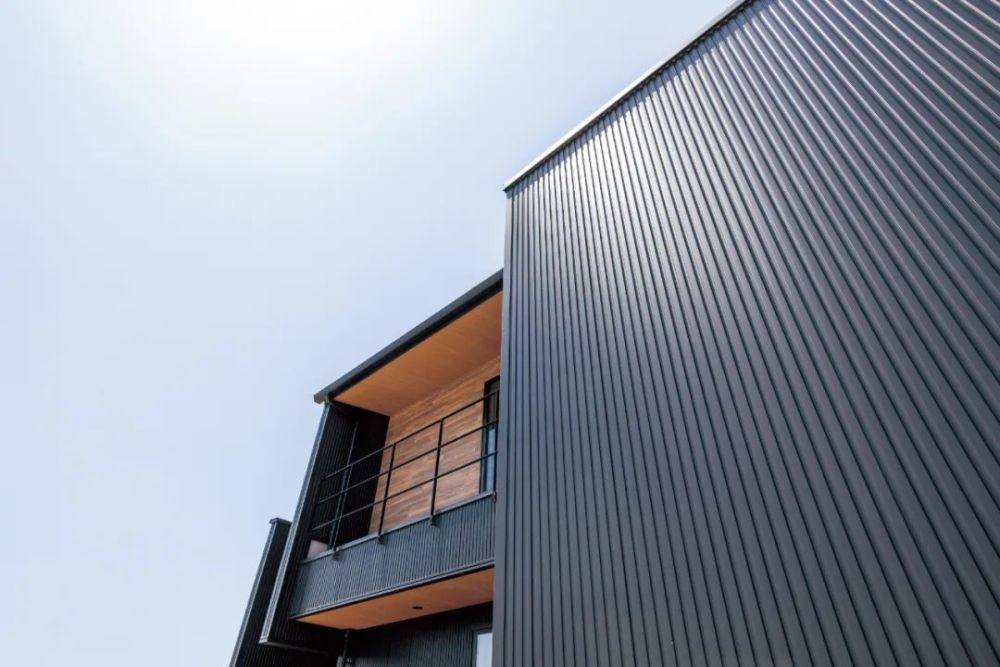

c、条纹系列

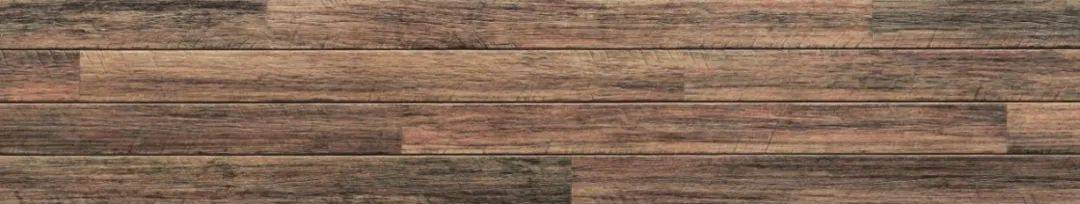

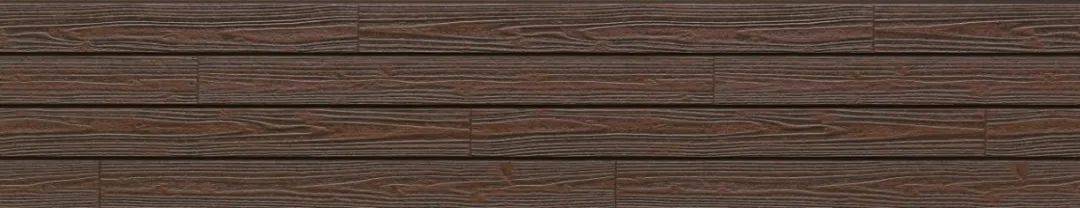

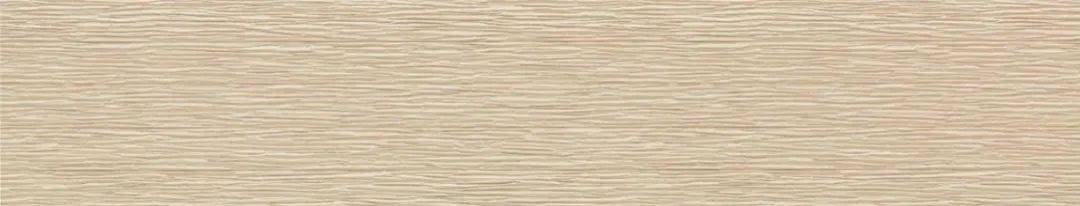

d、原木系列

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

15-21mm*455*3030

每片重量约在20-28公斤

每片面积为1.38平方米左右
