16个设计师必知的节点完成面尺寸盘点（推荐收藏）

文章转载自新筑时代 作者新筑君

各位小伙伴们，大家好呀！今天给大家分享一下装饰基层用材的工艺，来帮助你们在基层施工的时候可以达到理想的设计效果。

文本从以下10个方面，全方面的讲解常见的基层节点，搬好小板凳，我们开始咯：

1、石材隔墙基层	6、门套安装基层
2、木饰面安装基层	7、天花龙骨基层
3、石材干挂墙面基层	8、钢架转换层
4、不锈钢安装基层	9、造型GRG基层
5、墙纸硬包基层	10、后场加工

Ps：本文非常全面，建议先收藏，再阅读哦！文中有东晓老师独家福利，猜猜看在哪里。

 01.平面图纸分析

通过对平面图纸分析梳理，结合对原土建结构的复尺，确定出适合该工程的不同功能分区的基层施工做法,通过运用不同的基层施工方法来达到最终设计效果的要求。

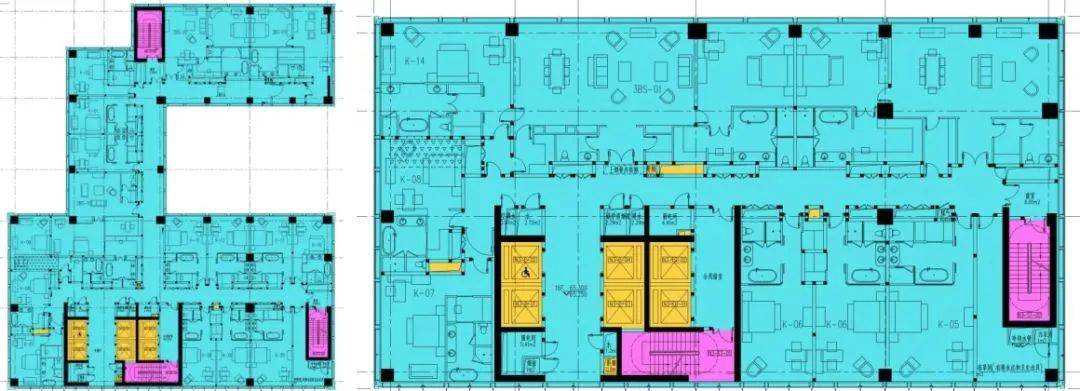

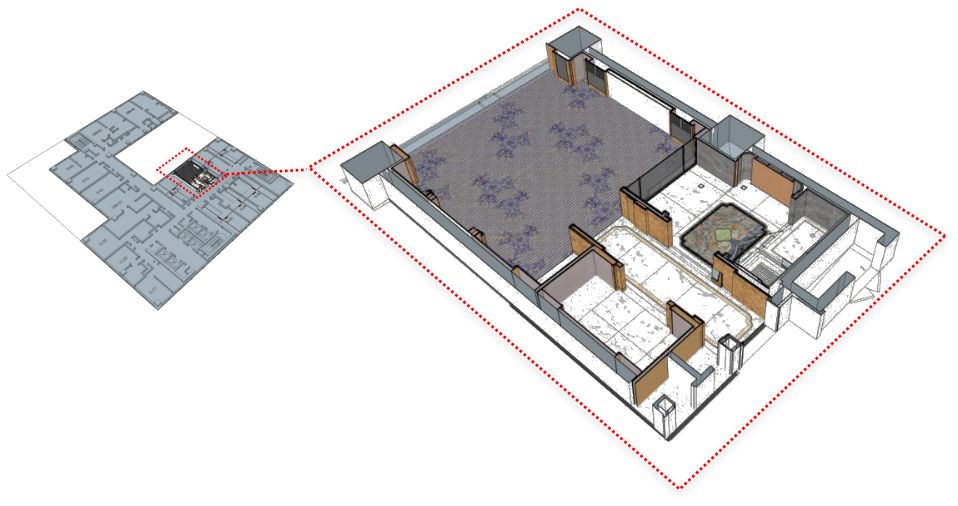

上图我们以一套酒店套房作为案例，通过对平面图纸分析梳理，结合现场情况，确定出适合本工程的基层施工做法。

02. 石材隔墙工艺

1、100mm厚石材钢架隔墙

通过科学的分析计算过程中运用到的材料厚度，尽量将调节尺寸预留在黏贴的步骤。

△三维模型分解图

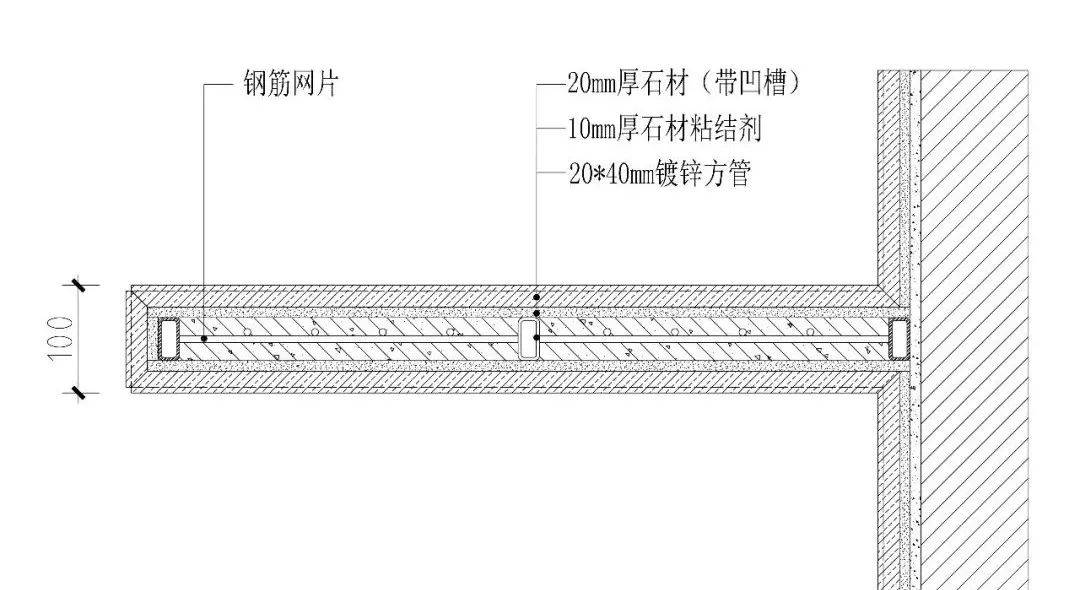

△CAD节点图

卫生间石材湿贴钢架隔墙（100mm厚）
序号	组成部分	厚度
1	石材	20mm
2	石材粘结剂	10mm
3	20*40方管+钢筋网片+粉刷	40mm
4	石材	20mm
5	石材粘结剂	10mm
	完成面到基层厚度	100mm

△100mm石材钢架隔墙厚度组成表

过程步骤：植筋-地梁浇筑-方管焊接-“十字”网片焊接-满灌砂浆-墙面砂浆满批-倒圆角-防水层-防水保护层-石材铺贴。

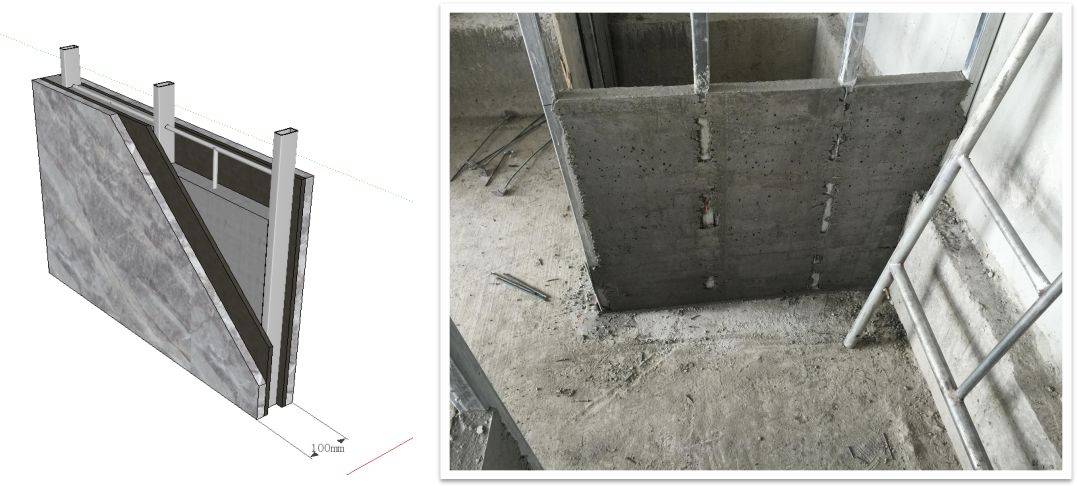

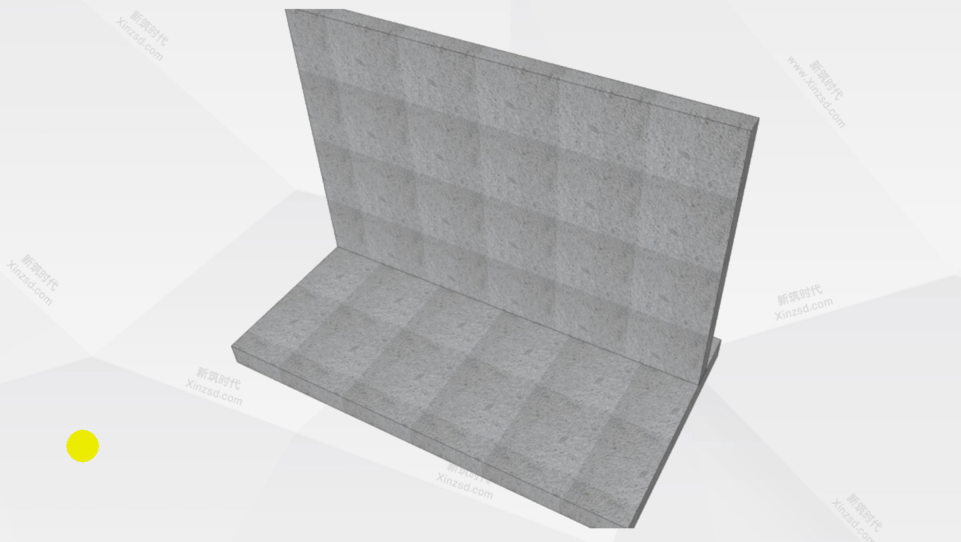

△100mm厚隔墙做法节点动态图

△100mm宽石材钢架隔墙施工案例

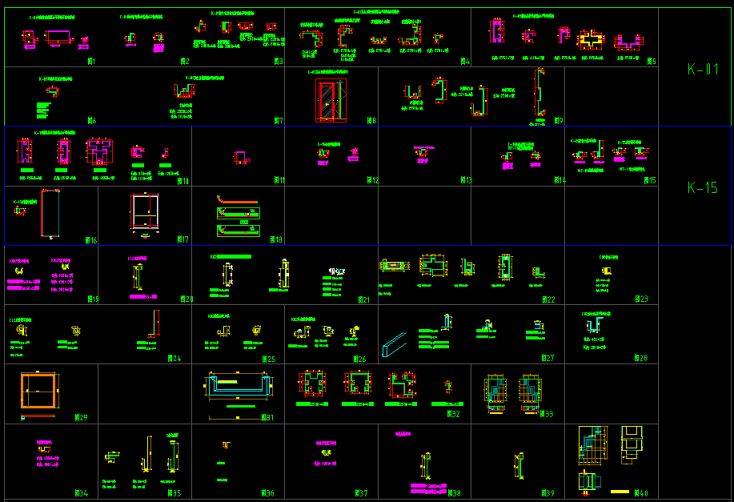

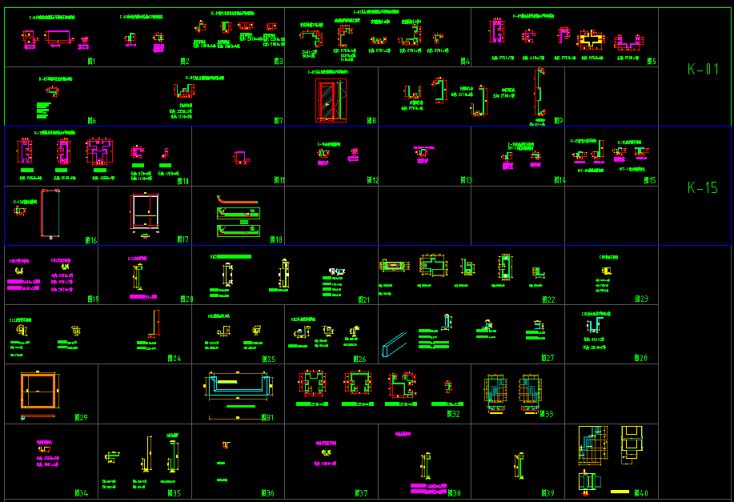

ps：更多节点图例可后台回复【dop节点库】获取链接，至pc端下载使用。

2、120mm厚石材钢架隔墙

通过灵活运用龙骨的排布方向，进行整体墙面厚度的控制。

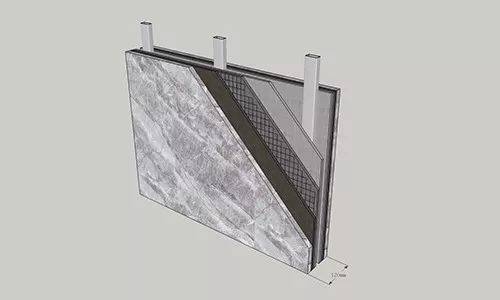

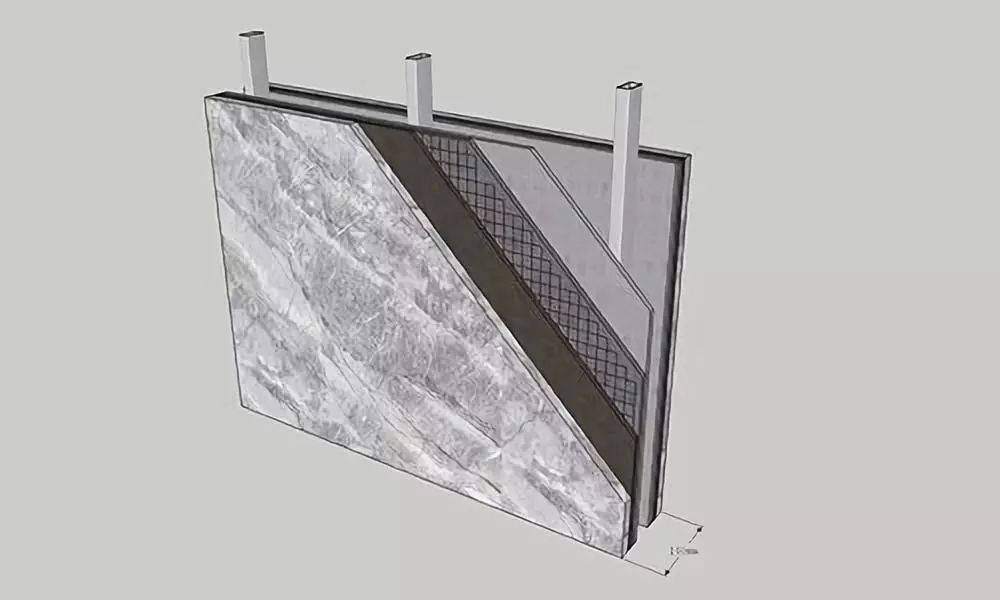

△三维模型分解图

卫生间石材湿贴钢架隔墙（120mm厚）
序号	组成部分	厚度
1	石材	20mm
2	石材粘结剂	10mm
3	挂钢丝网+粉刷	10mm
4	封水泥板	10mm
5	20*40方管	20mm
6	封水泥板	10mm
7	挂钢丝网+粉刷	10mm
8	石材粘结剂	10mm
9	石材	20mm
	完成面到基层厚度	120mm

△120mm石材钢架隔墙厚度组成表

△120mm厚隔墙做法节点

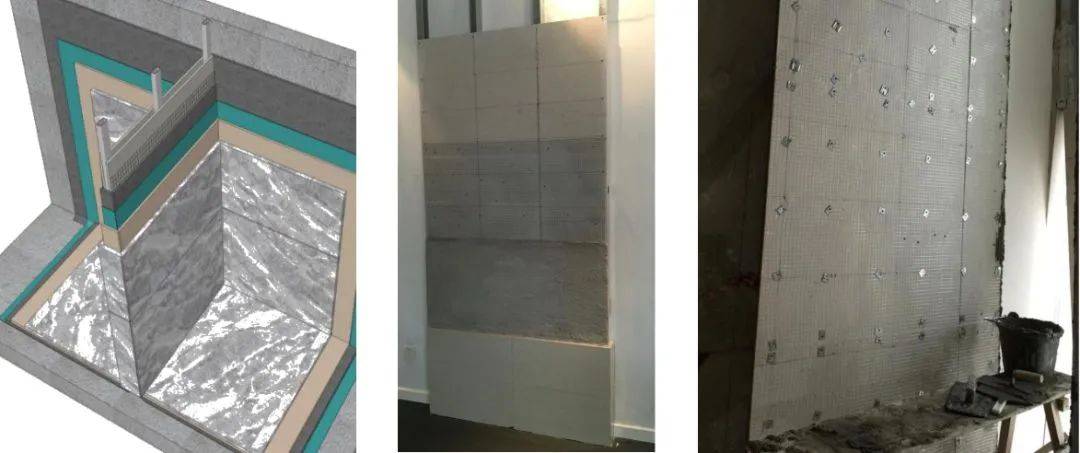

• 120石材隔墙三维演示

• 现场隔墙分层样板

• 水泥墙挂网不能直接用码钉枪固定，要采用螺丝加垫片










3、140mm厚石材钢架隔墙

常见的140mm厚石材隔墙厚度：详见下图

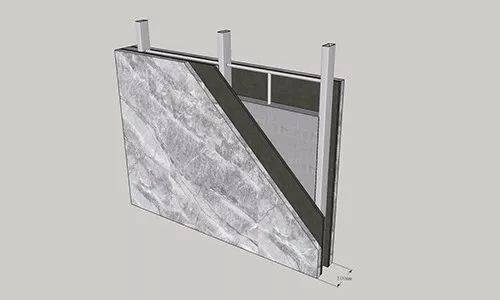

△三维模型分解图(石材钢架隔墙尺寸：10cm、12cm、15cm)

卫生间石材湿贴钢架隔墙（140mm厚）
序号	组成部分	厚度
1	石材	20mm
2	石材粘结剂	10mm
3	挂钢丝网+粉刷	10mm
4	封水泥板	10mm
5	20*40方管或40*40方管	40mm
6	封水泥板	10mm
7	挂钢丝网+粉刷	10mm
8	石材粘结剂	10mm
9	石材	20mm
	完成面到基层厚度	140mm

△140mm石材钢架隔墙厚度组成表

△dop设计内部的节点训练，免费学了

03. 木饰面基层

1、114mm厚木饰面基层

常规木饰面基层制作基层保证114的空间预留做法。

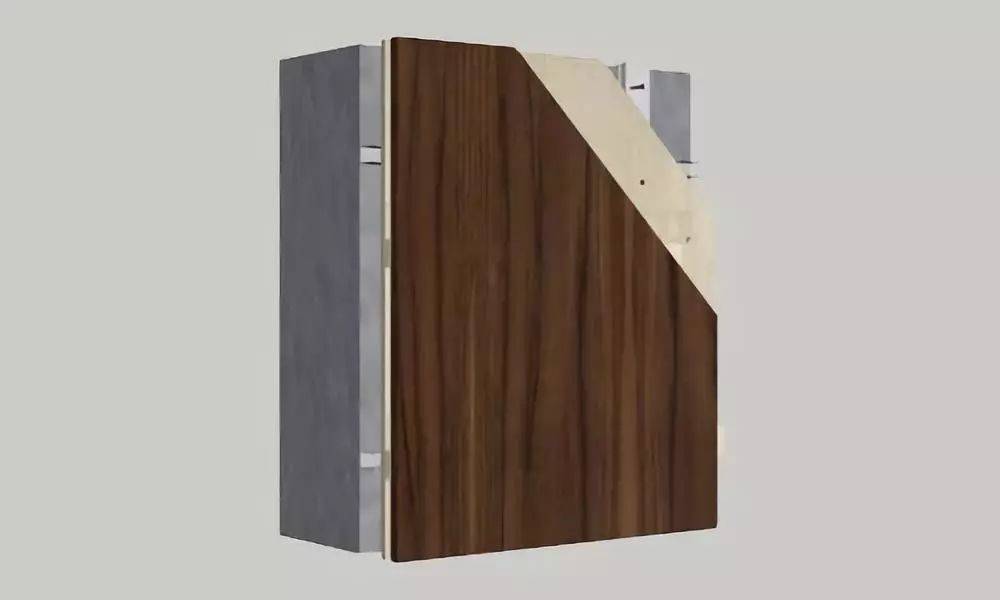

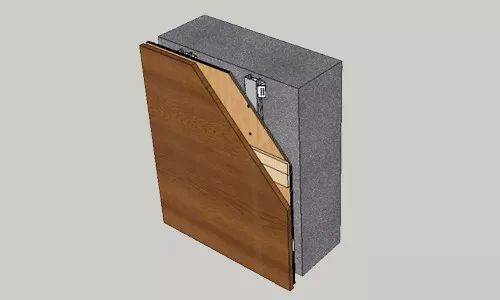

△三维模型分解图

涵盖了38卡式龙骨+50付龙骨+9mm多层板+12mm木挂条+15mm木饰面板，具体尺寸需求见下表：

木饰面卡式龙骨基层
序号	组成部分	厚度
1	平整度调节尺寸	20mm
2	38卡式龙骨	38mm
3	50付龙骨	20mm
4	9mm多层板	9mm
5	12mm木挂条	12mm
6	15mm木饰面板	15mm
	完成面到基层厚度	114mm

△114mm木饰面付龙骨卡基层厚度组成表

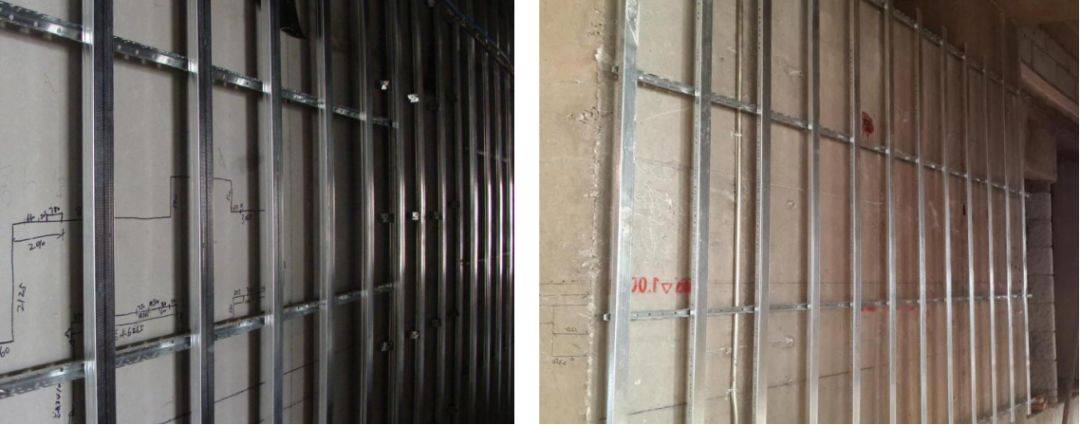

△施工案例

现场卡式龙骨+副龙骨，通过卡龙调整土建的平整度，再根据现场实际情况确认封9厘板（12厘板），保证设计的完成面尺寸。

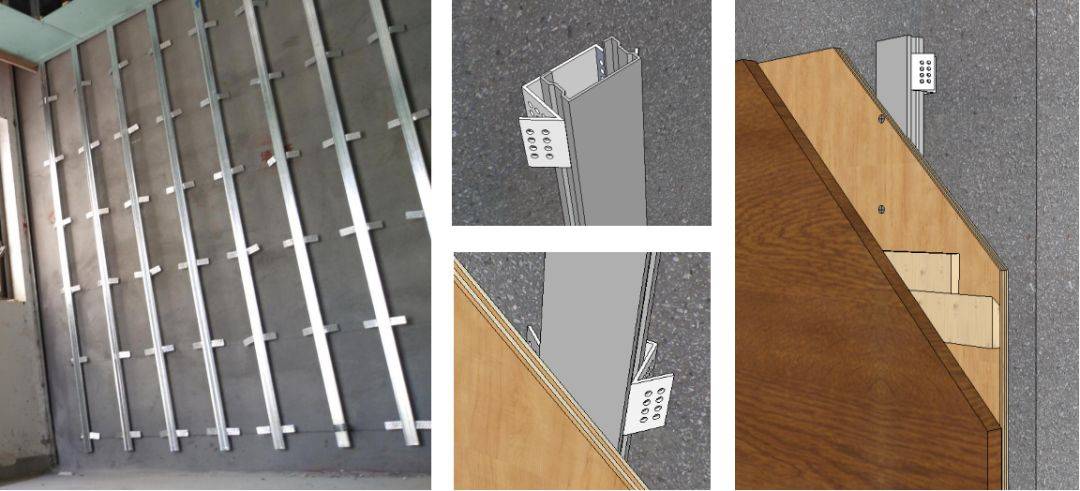

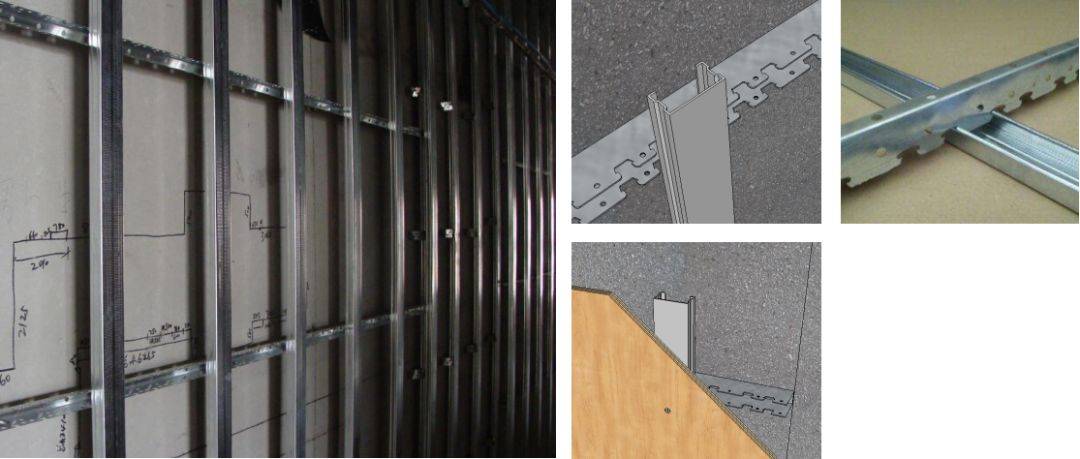

△卡式龙骨、副龙骨操作演示

2、76mm厚木饰面基层

常规木饰面基层制作基层76mm的空间预留做法。

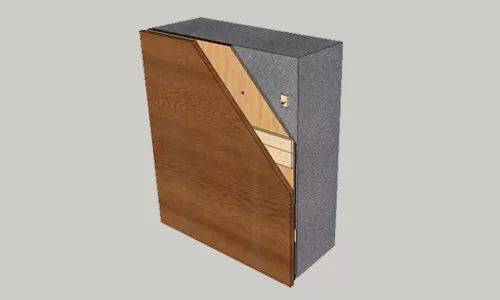

△三维模型分解图

涵盖了38卡式龙骨+50付龙骨+9mm多层板+12mm木挂条+15mm木饰面板。

具体尺寸需求见下表：

木饰面付龙骨卡基层
序号	组成部分	厚度
1	付龙骨卡+平整度调节尺寸	20mm
2	50付龙骨	20mm
3	9mm多层板	9mm
4	12mm木挂条	12mm
5	15mm木饰面板	15mm
	完成面到基层厚度	76mm

△76mm木饰面付龙骨卡基层厚度组成表

通过龙骨卡片进行基层固定、调平，折弯后用铆钉固定，相对于卡式龙骨比较费人工。

△施工案例

ps：更多节点图例可后台回复【dop节点库】获取链接，至pc端下载使用。

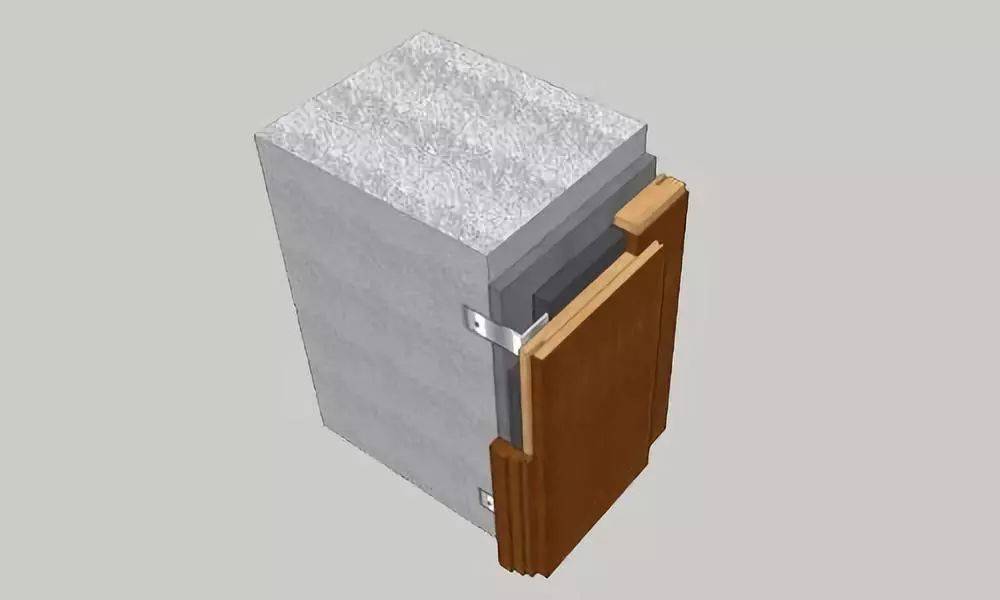

3、56mm厚木饰面基层

原则上在工装项目上不建议采用木针的传统基层施工做法，比较浪费人工，无论是现场局部位置无法实现上两种常规工艺做法时才可以使用。

△三维模型分解图

深化基层尺寸深化的重要性：在工地现场进行技术交底前，应该先对现场的实际尺寸做到心中有数。

明确不同材料的基层具体工艺做法，这样可以更有效的预控最终的装饰完成面尺寸。

木饰面-木针+多层板基层
序号	组成部分	厚度
1	木针+平整度调节尺寸	20mm
2	9mm多层板	9mm
3	12mm木挂条	12mm
4	15mm木饰面板	15mm
	完成面到基层厚度	56mm

△56mm木饰面付龙骨卡基层厚度组成表

04. 石材干挂墙面基层

1、100mm厚石材干挂墙面基层

常规石材干挂基层100mm的空间预留做法；涵盖了穿墙丝杆+5#角铁+石材干挂件+石材。

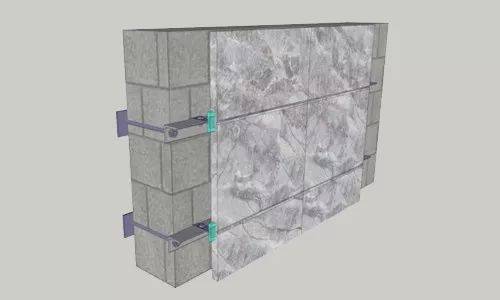

△三维模型分解图

石材干挂（5#角铁+穿墙筋）
序号	组成部分	厚度
1	穿墙丝杆	0mm
2	5#角铁	50mm
3	石材干挂件	40mm
4	石材	20mm
	完成面到基层厚度	100mm

△100mm石材干挂（5#角铁+穿墙筋）厚度组成表

2、180mm厚石材干挂墙面基层

常规石材干挂基层180mm的空间预留做法。

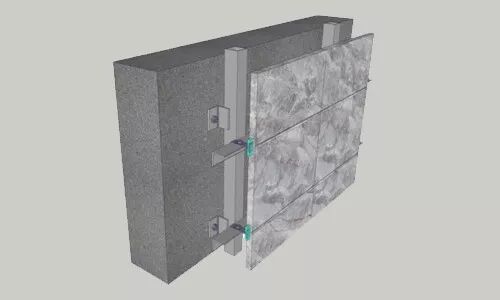

△三维模型分解图

40*60方管+ 5#角铁+石材干挂件+石材，详细尺寸见下图：

石材干挂（40*60方管+5#角铁）
序号	组成部分	厚度
1	平整度调节尺寸	20mm
2	40*60方管	60mm
3	5#角铁	50mm
4	石材干挂件调节尺寸	30mm
5	石材	20mm
	完成面到基层厚度	180mm

△180mm石材干挂（40*60方管+5#角铁）厚度组成表

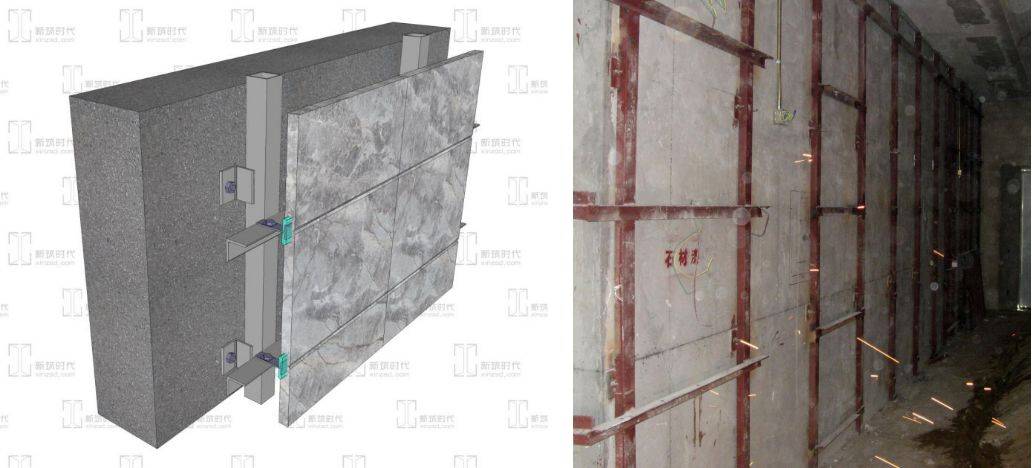

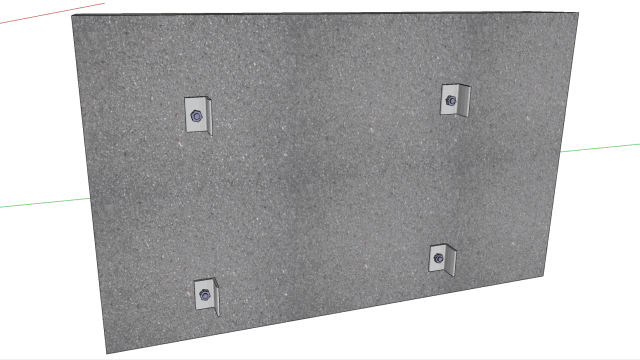

△180mm厚隔墙做法节点动态图

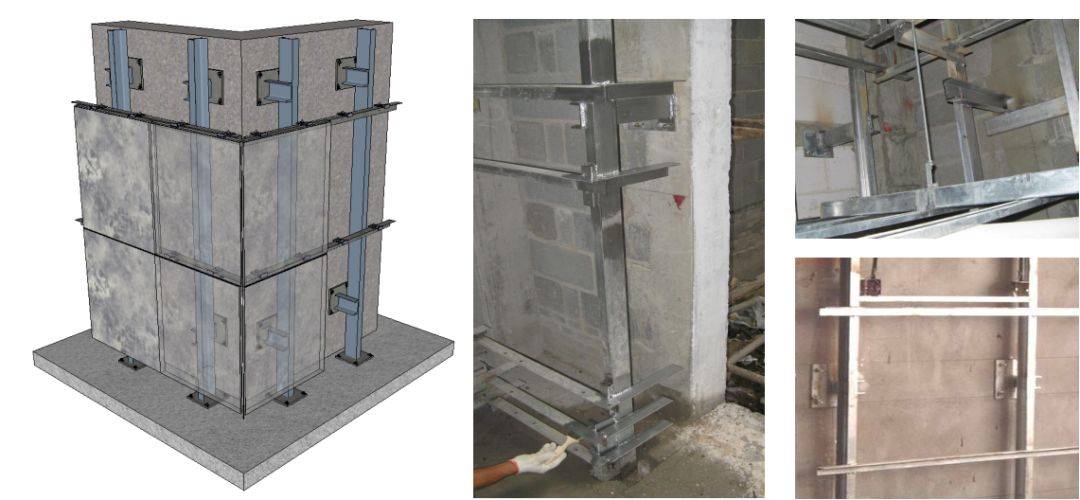

△现场石材干挂基层180mm做法演示

常规石材干挂基层210mm的空间预留做法；槽钢+ 5#角铁+石材干挂件+石材，适用于大规格板、大面墙体，前后尺寸根据造型要求进行调节。

△现场石材干挂基层210mm做法演示

△5天时间，让你秒出节点，再也不加班

05. 不锈钢基层工艺

举个例子：不锈钢线条、门套线、屏风，需先明确不锈钢的安装方式，从而明确具体做法。

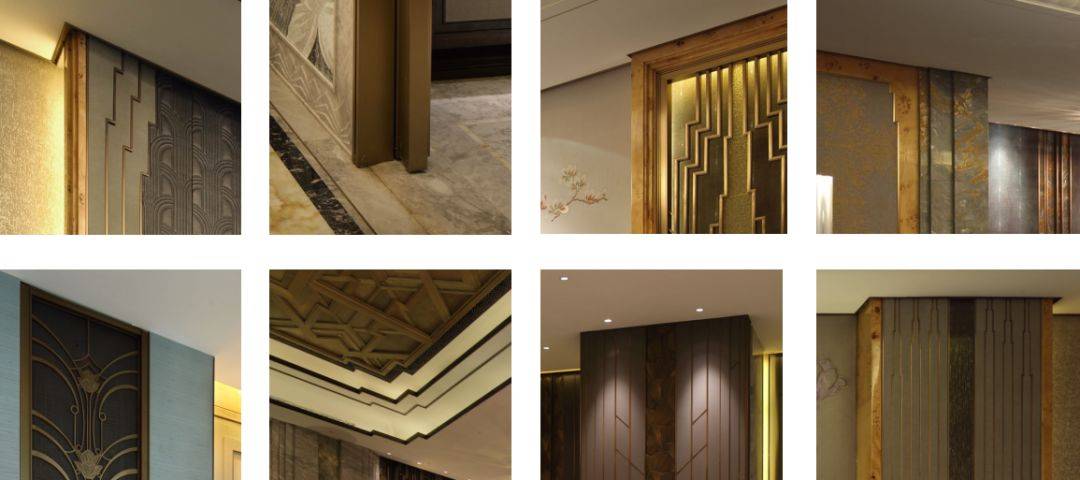

△案例展示

△不锈钢下单图举例

ps：更多节点图例可后台回复【dop节点库】获取链接，至pc端下载使用。

06. C墙纸硬包基层工艺

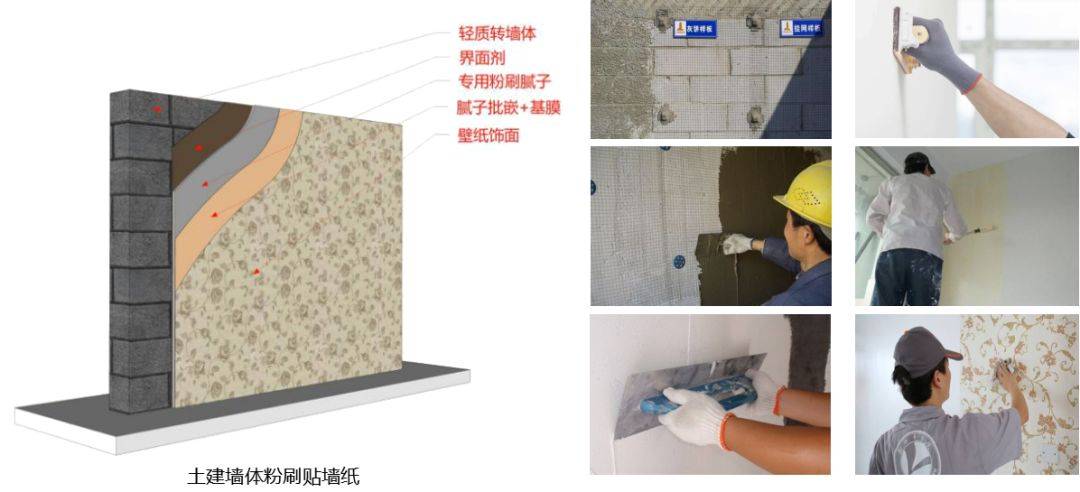

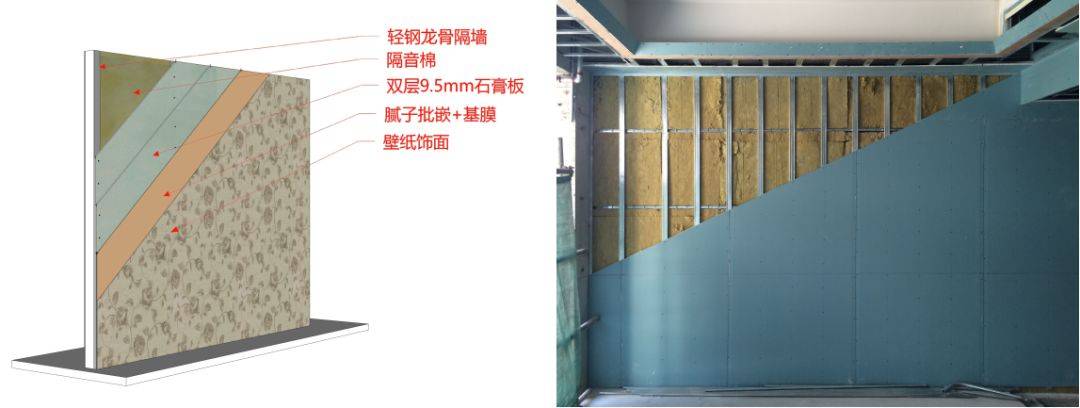

1、墙纸粘贴基层做法

常规的混凝土、砌块墙直接贴墙纸：打灰饼-挂网-粉刷-批腻子-刮灰打磨-基膜涂刷-墙纸铺贴。

△做法演示

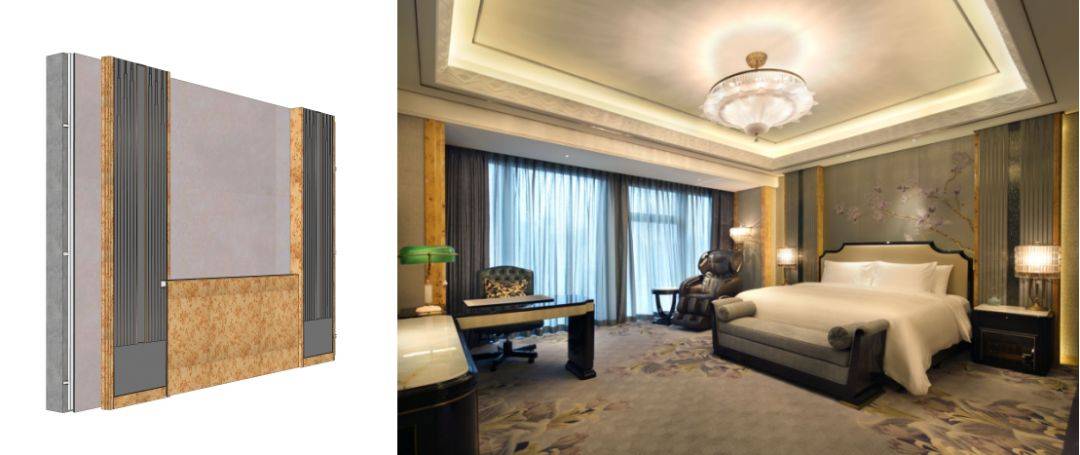

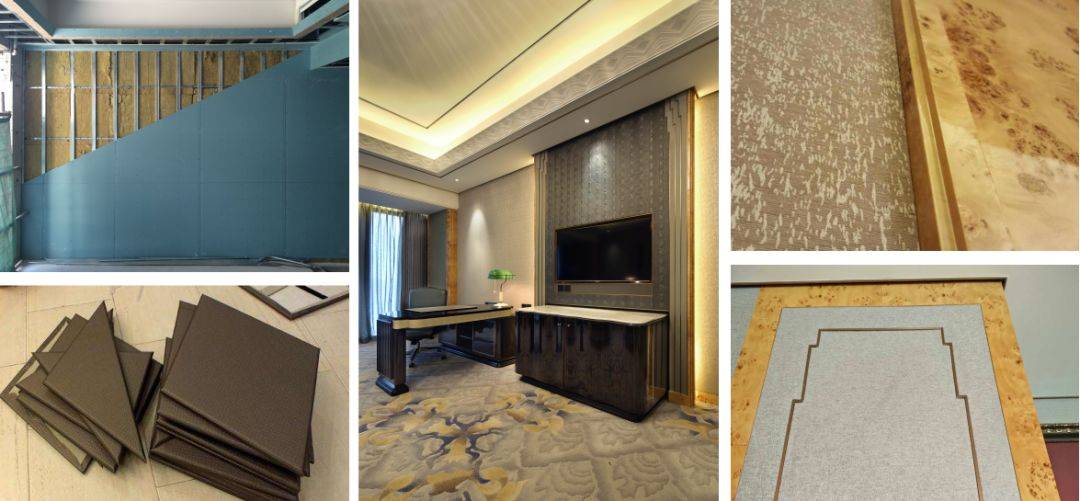

2、墙纸硬包基层做法

墙纸硬包的基层做法：同木饰面基层做法基本一致，基层可以用龙骨隔墙，面墙纸硬包板材料可以使用雪弗板、多层板、防火板等均可。

△做法演示

可有效的规避部分竖向纹路较清晰的墙纸直接粘贴带来的观感遗憾。

△墙纸硬包基层做法

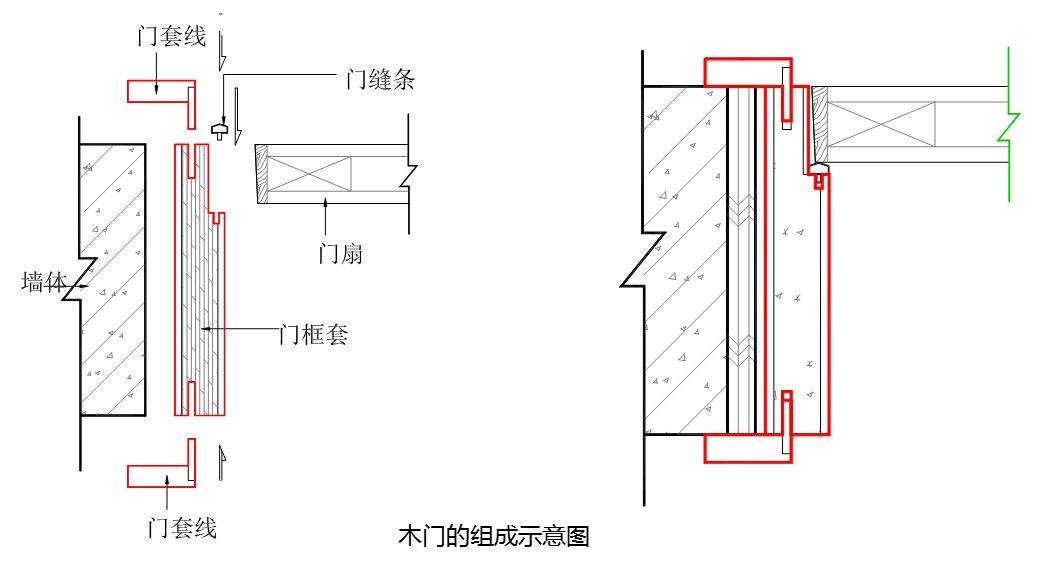

07. 门套基层工艺

门套基层的安装方式：根据不同的门套安装基层以及使用功能进行基层的加固及施工。

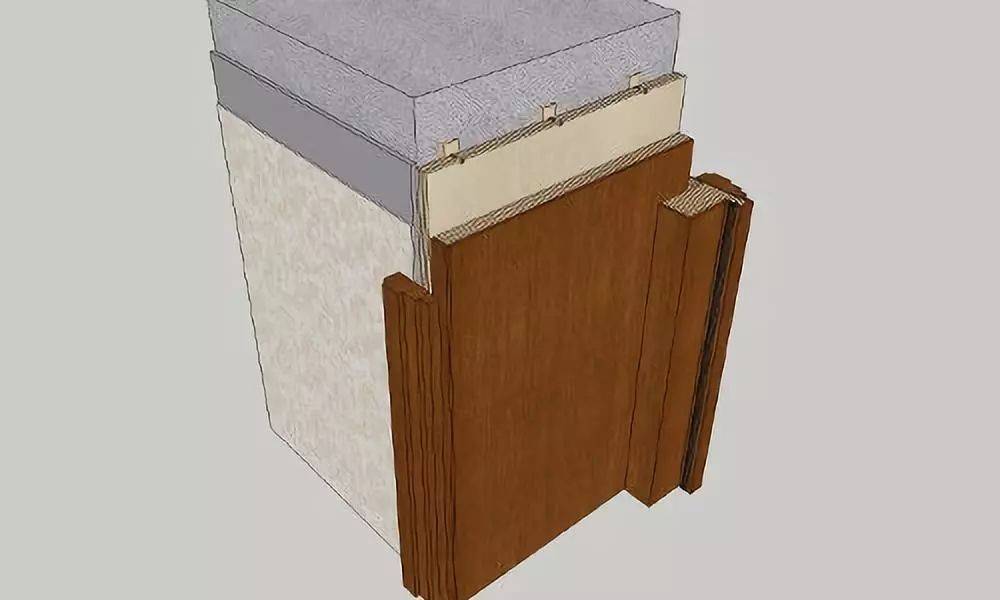

△土建墙体门套基层

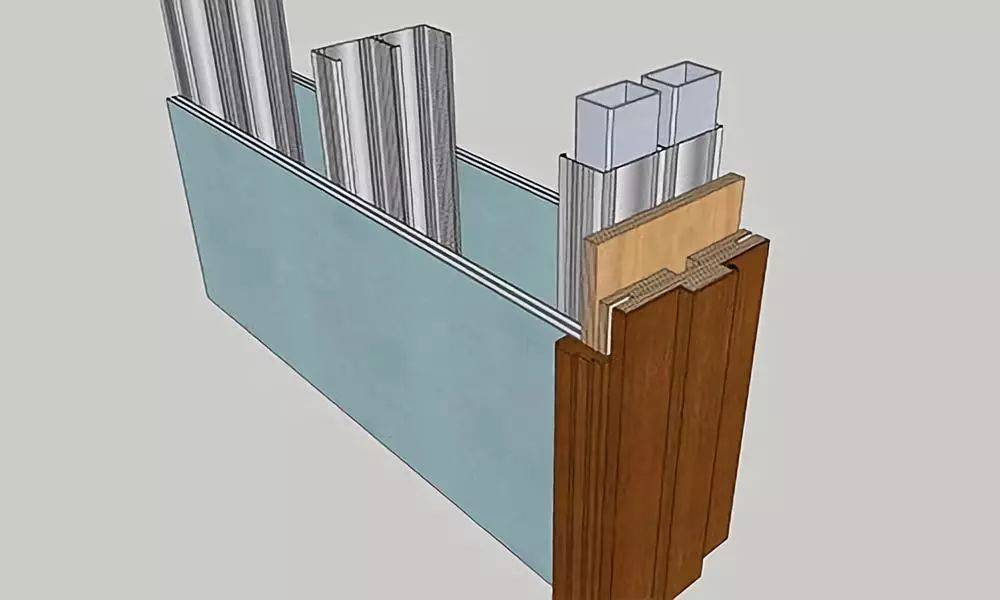

△轻钢龙骨墙体门套基层

△防火门门套基层

△常规门套基层的组合方式

08. 天花龙骨基层工艺

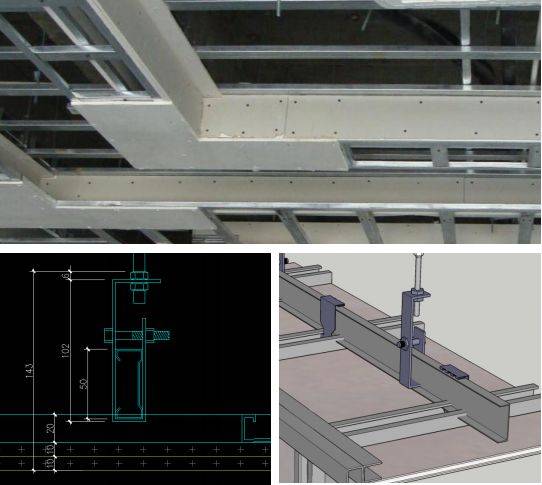

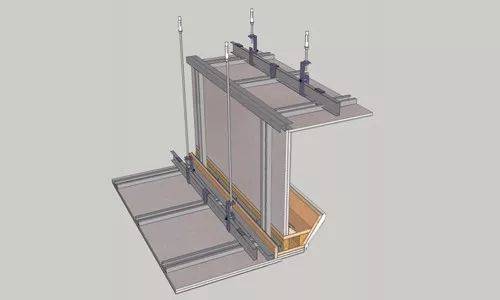

常规的分层石膏板吊顶基层：在高位天花吊顶到土建结构的尺寸要保证15cm的尺寸才可以使用下方的工艺做法。

△三维模型分解图

△做法演示

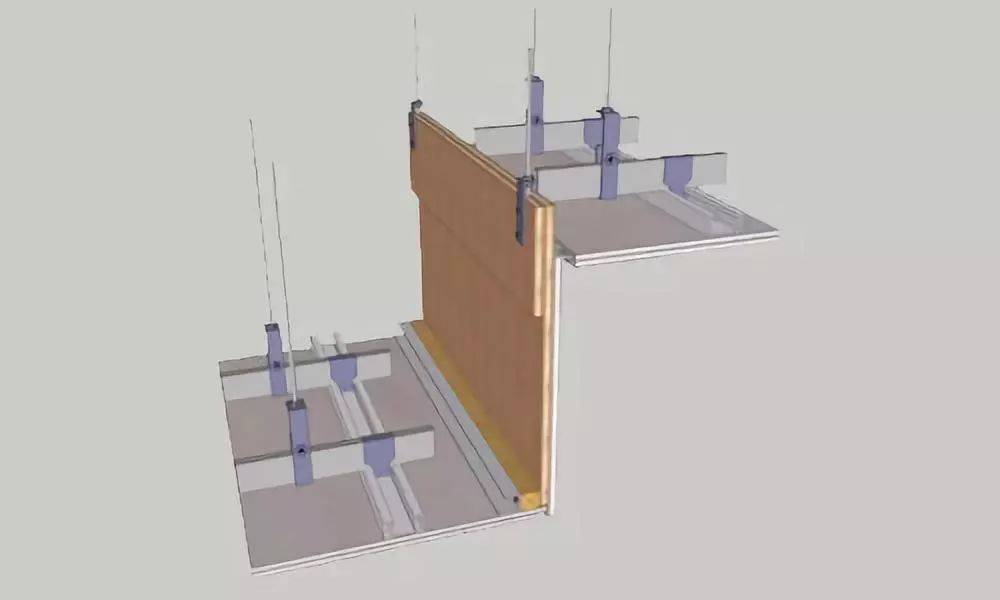

侧面挂板采用阻燃板的做法：高度在30cm以内的可以使用这种做法，高度超过30cm。建议仍采用轻钢龙骨，不易变形。

△三维模型分解图

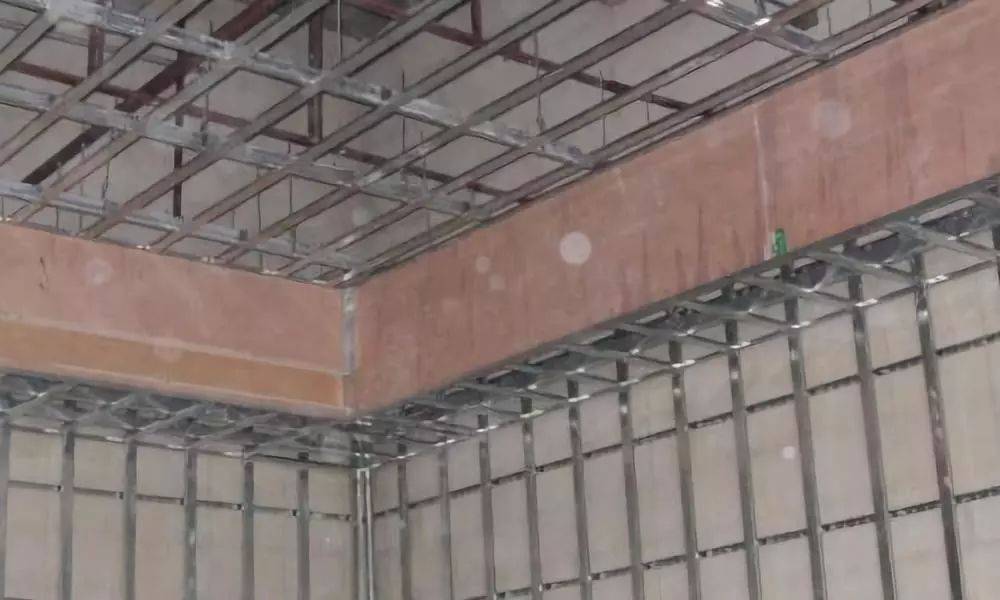

△案例展示

△学完全额返学费，还送文中常见构造做法的完成面分析哦

09. 钢架转换层工艺

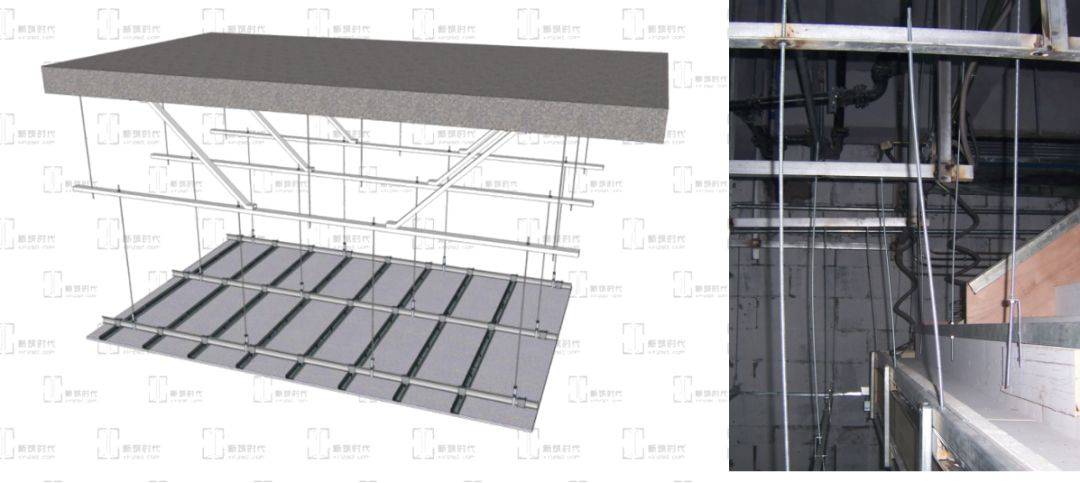

钢制转换层：吊筋长度大于1.5米需使用钢制转换层，考虑到现场实际情况及机电走向进行综合排布，再采用合适的转换层焊制方式。

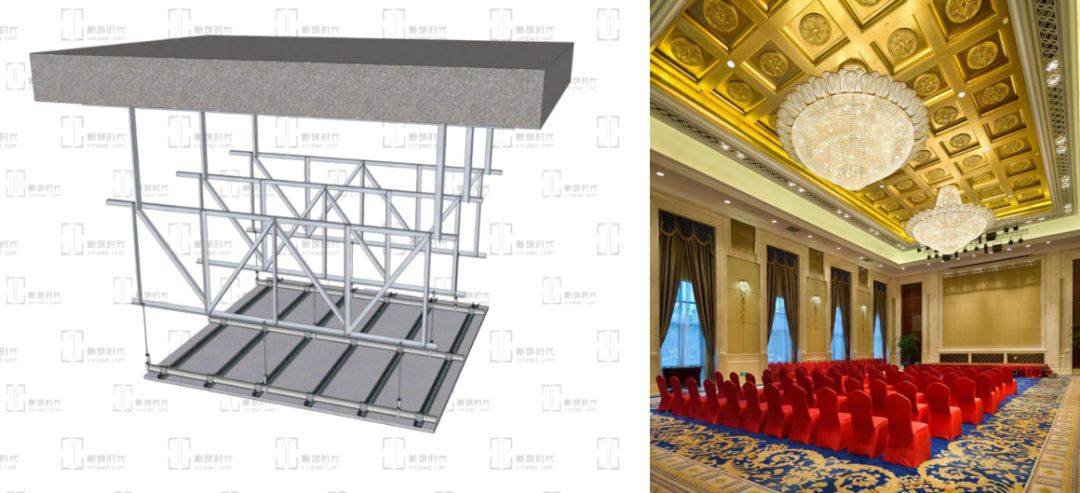

△三维模型分解图

△案例展示

无机电设备空间可直接使用二次转换结构即可。

△三维模型分解图

10. 造型GRG基层工艺

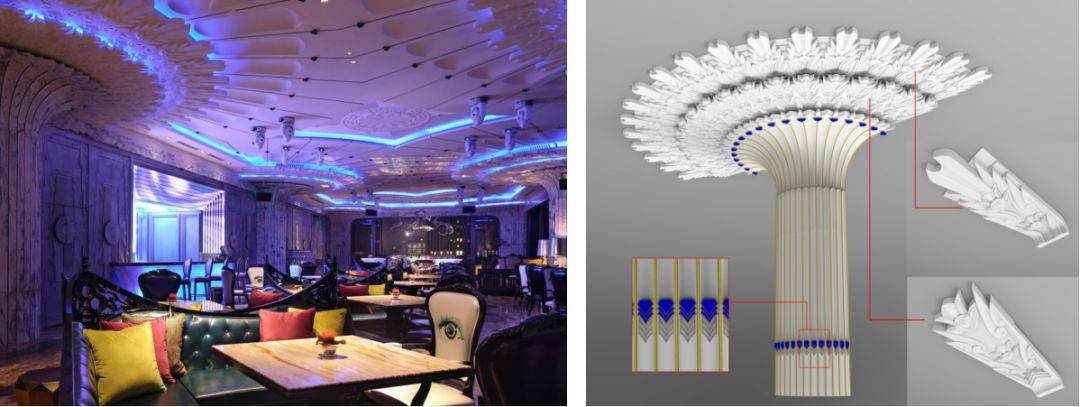

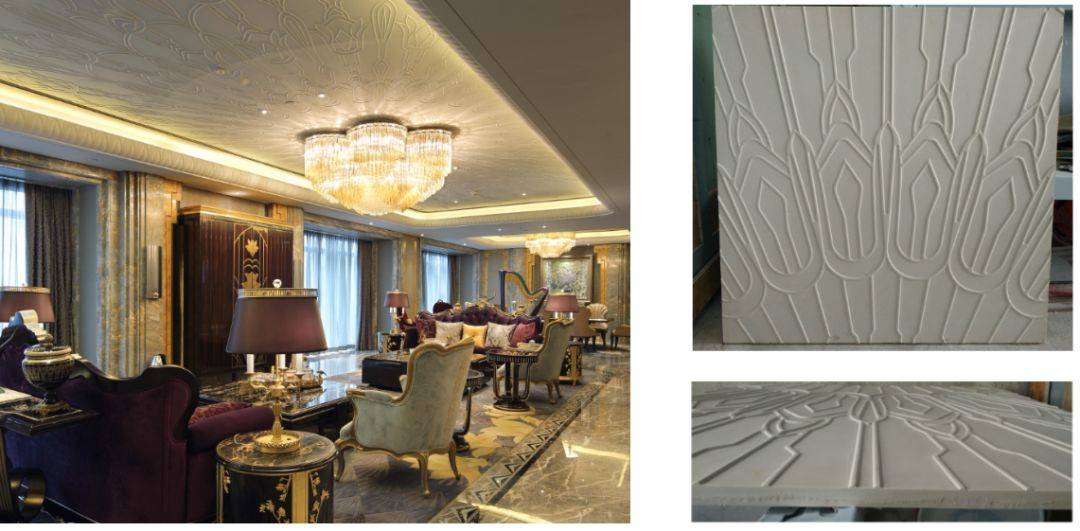

会客厅的GRG浮雕造型：轻钢龙骨外封多层板再安装GRG板，考虑到多层板的吃钉牢固度比较好，方便后期安装GRG板。

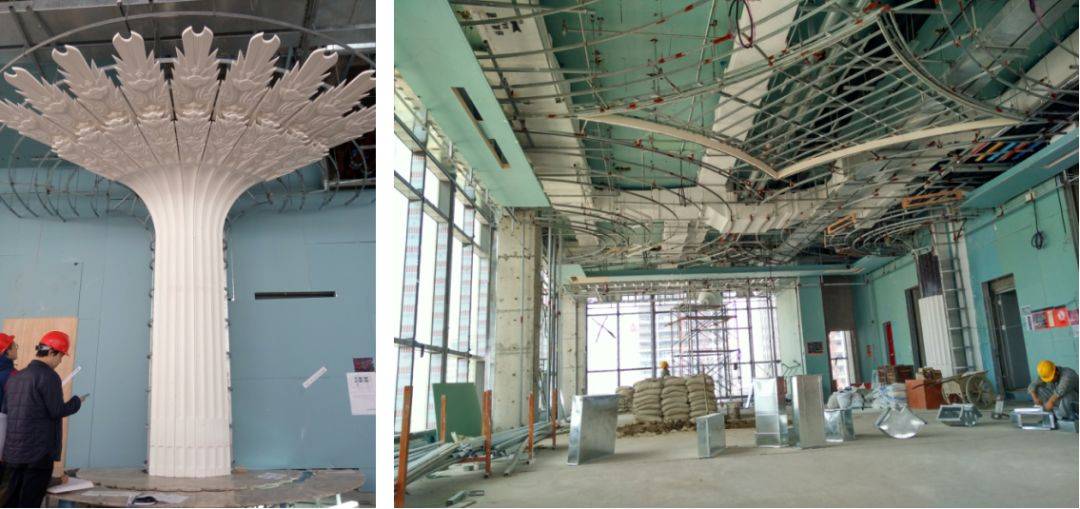

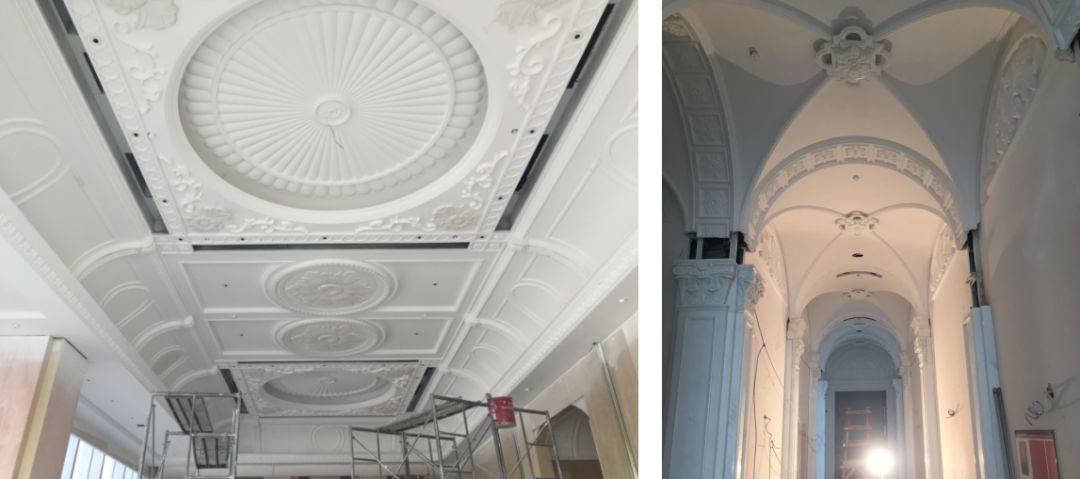

△造型GRG基层案例展示

较复杂的造型，通过软件模拟计算GRG板的厚度，评定安装方式。

△造型GRG基层做法

现场确认使用2*4方管进行吊挂作业。

△造型GRG基层做法

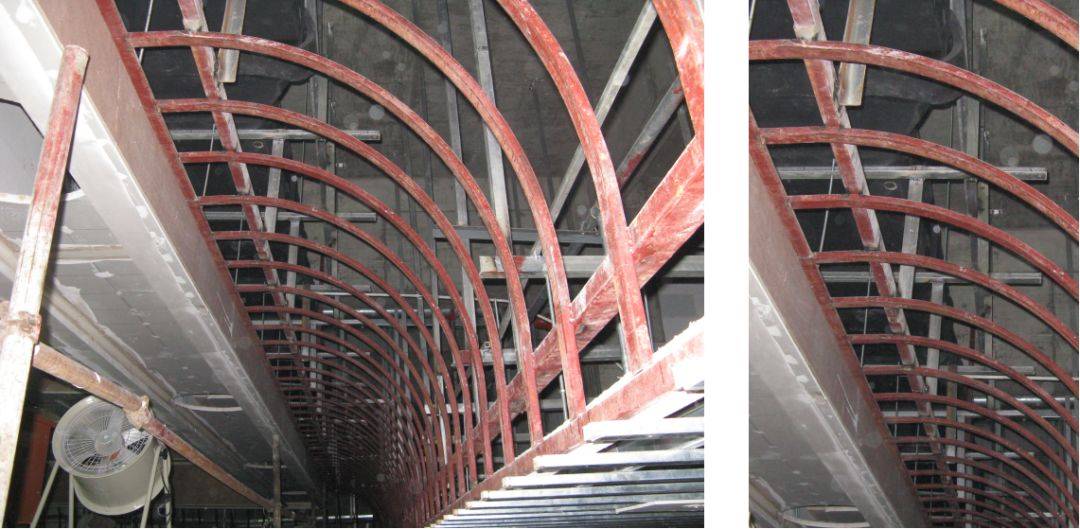

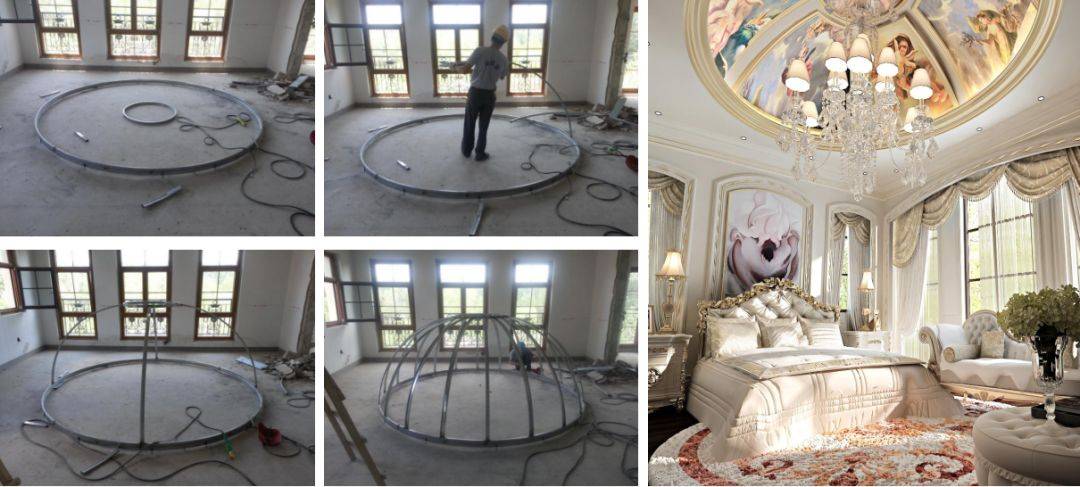

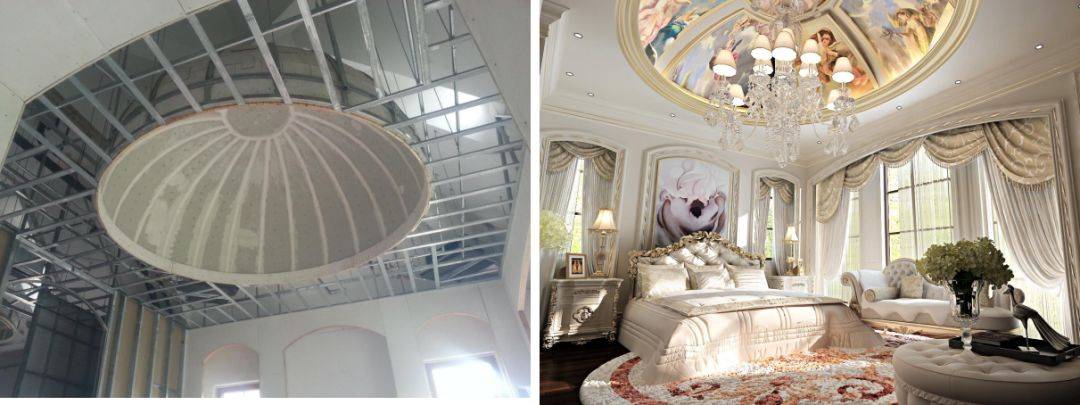

半圆GRG穹顶，使用钢骨架造型，面层封多层板，定制GRG的花板进行现场安装。

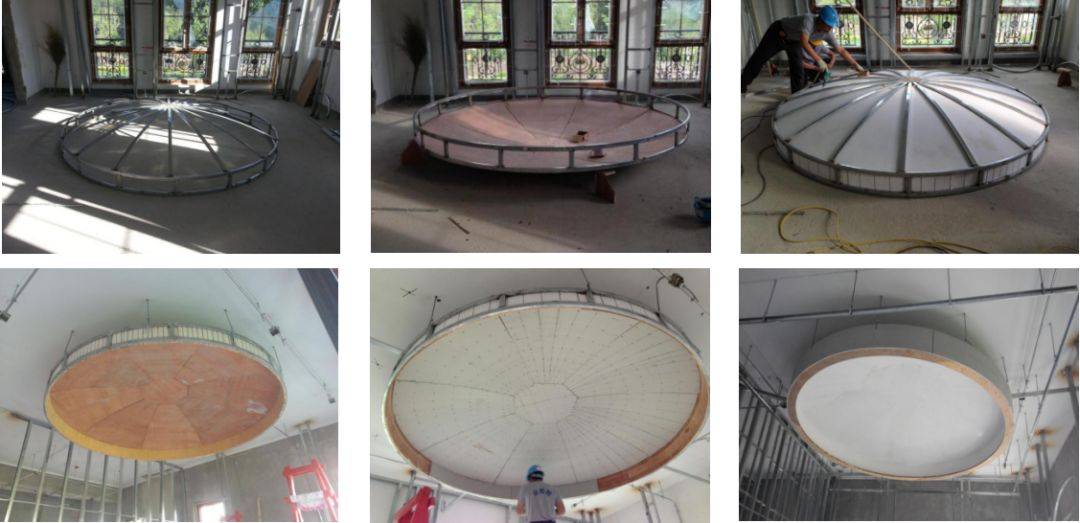

△半圆GRG穹顶，现场安装过程

如果数量不多，考虑到后场GRG开模费用较高，可以考虑后场加工或依照下图展示进行现场制作。

现场成品安装，重复造型较多的可以进行后场批量加工。

△案例展示

11. 后场加工

后场加工的运用举例：床背景造型现场不需要做基层，在后场直接加工成单元块，现场只需要进行安装即可。

在图纸确认后，我们可以进行梳理，能后场加工的尽量在后场进行，可以保证成品质量。

设计得到&新筑时代，即将推出联名会员，享受双方会员权益，有兴趣的小伙伴，可以扫描下方二维码了解详情哦

▲扫码了解联名会员详情▲

小结.

好啦，今天咱们学习了这么多装饰基层材料的工艺节点、施工要点，小伙伴们要好好消化啊！

另外，如果你正在被施工图困扰着，不知道怎么系统的掌握节点，对通用节点基础的工序和工艺一知半解，欢迎你来学习这门《跟着东晓学节点》，用5天时间，让你看到任何节点都能秒出图！
