墙面石材施工细部构造做法大全

 > 修改于2023-02-06 阅读 493
更多

工程质量细节/细部处理是创建精品工程的重要因素,工程的亮点和特色绝大部分体现在细节处理。


随着精品工程的创建水平越来越高,施工单位必须要争先使出高招,根据自身工程特点、重点、难点,结合细节策划,制造一些令人眼前一亮的细节!

想要做出创优工程?以下这些墙面细部做法可要好好注意!


以下文章来源于 翡曼软装



01.

墙面石材安装细部做法

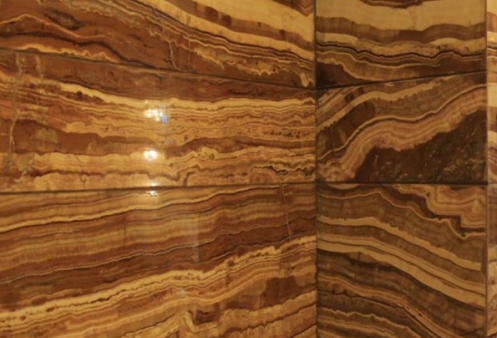

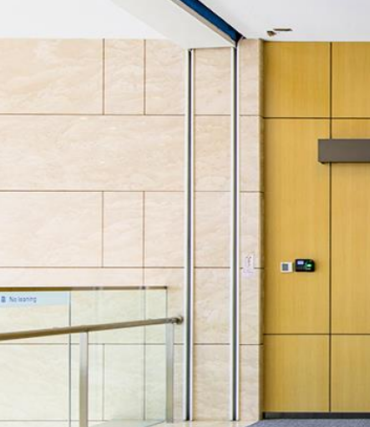

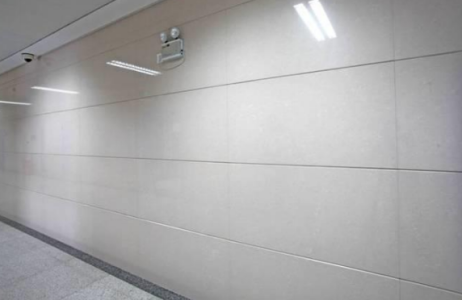

1、墙面石材安装

精品准则:

安装牢固、分中对称、横竖通顺、交圈合理、平整洁净、花色一致、美观大方。



重点说明:

1)石材应提前加工订货,确保块材毛坯在自然状态有放置 3-4 个月的时间;


2)石材施工前必须进行排砖设计,应遵循分中对称,横竖缝通顺,交圈合理,美观大方的原则。

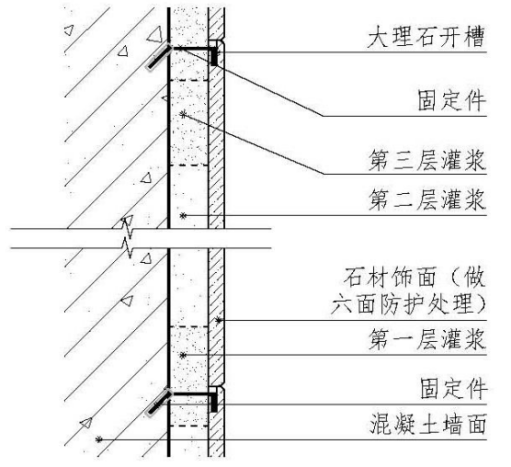

2、墙面石材湿贴

精品准则:

饱满、密实、无污染



重点说明:

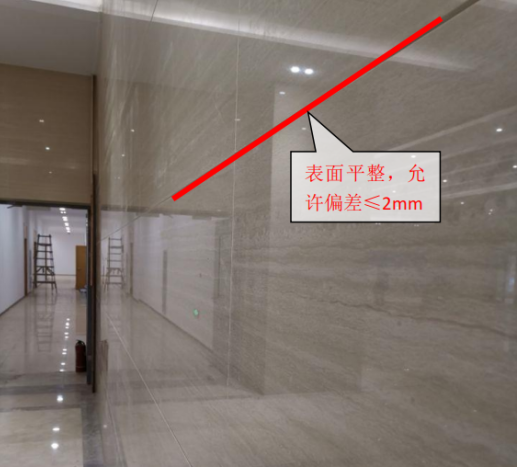

1)表面平整,允许偏差 ≤2mm;


2)石材横向接缝隙顺直、拼接严密;


3)墙地板块对缝。

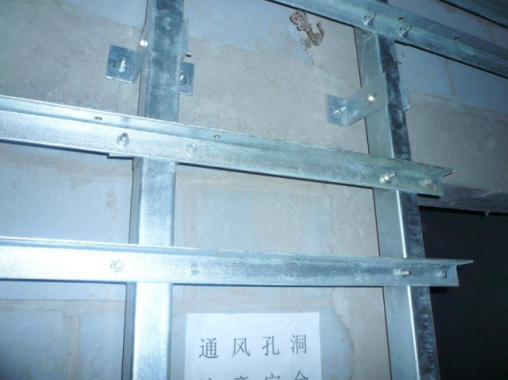

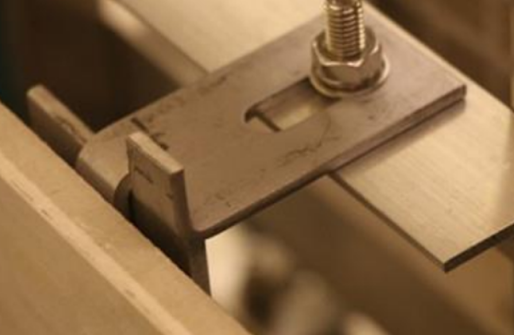

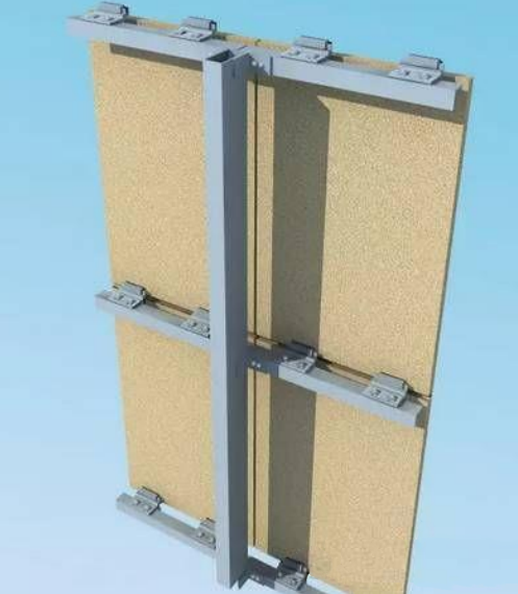

3、墙面石材干挂

精品准则:

安装牢固



重点说明:

1)安装饰面板用的锚固件、连接件以及干挂石材钢架应镀锌或经防锈处理;


2)大理石、花岗石饰面板应用不锈钢或铝合金挂件;


3)干挂石材钢架必须与主体结构连接,锚固牢固,连接应符合设计要求。



重点说明:

1)主龙骨上下两端用涨栓固定牢固;


2)干挂板材的单块面积不应大于 1.5㎡;


3)石板上下边应各开两个短平槽,短平槽长度不应小于 100mm,在有效长度内槽深度不宜小于 15mm。开槽宽度宜为 6mm 或 7mm。不锈钢支撑板厚度不宜小于 3.0mm。

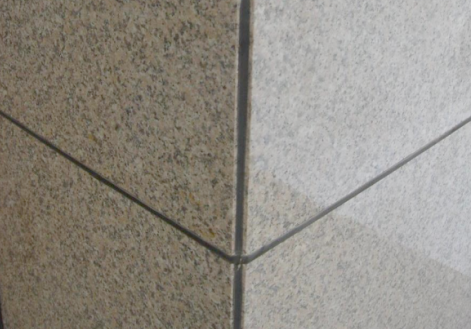

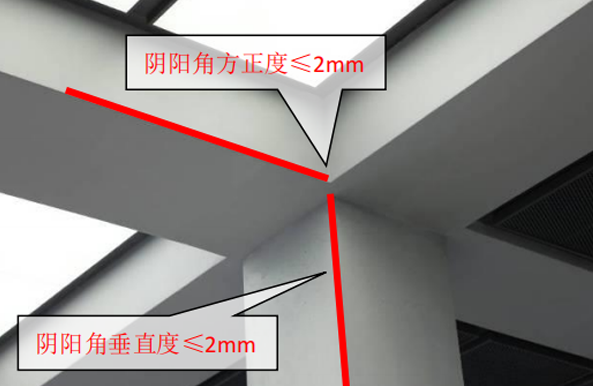

4、墙面石材阳角

精品准则:

方正、顺直。



重点说明:

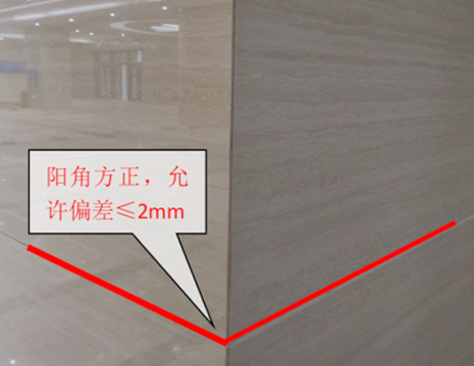

1)阳角方正,允许偏差 ≤2mm;


2)阳角企口对接;


3)阳角拼接顺直。



重点说明:

干挂法施工时,阳角处一般使用海棠角拼接对角处理。

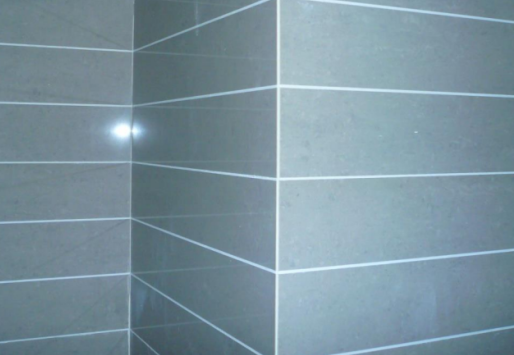

5、墙面石材阴角

精品准则:

阴角方正、花纹一致。



重点说明:

阴角处一般使用 45°切角压接收口方式,有横向工艺缝的石材宜使用交叉收口方式。

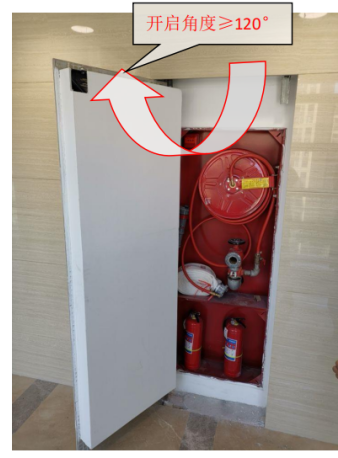

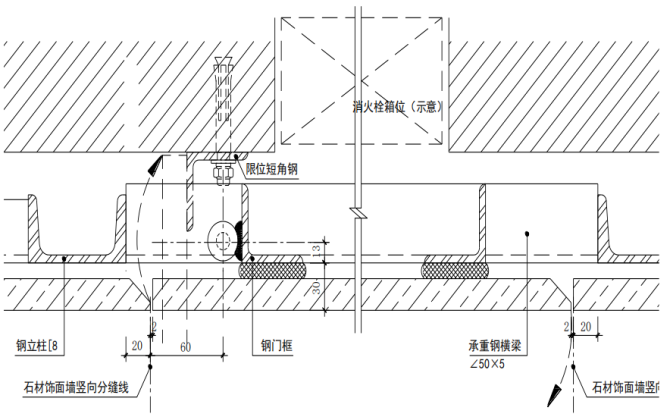

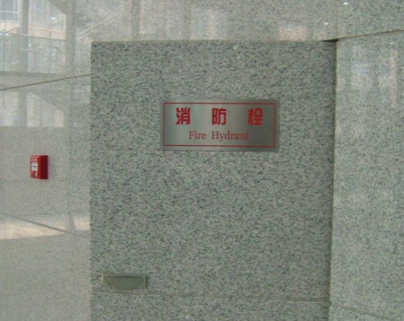

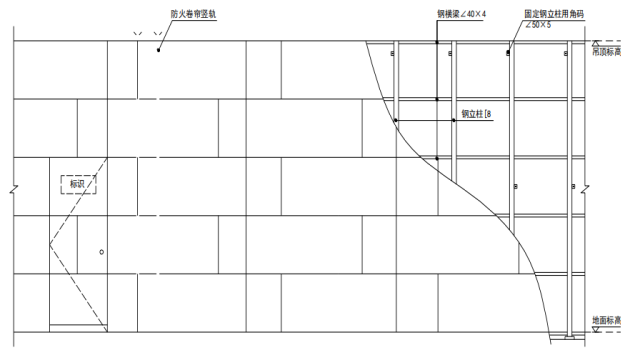

6、墙面石材消火栓门安装

精品准则:

开门见栓、标识清晰、兼顾美观。



重点说明:

1)门框处单独设置钢立柱及承重钢梁;


2)门轴处设置限位角钢,保证消火栓门开启角度;


3)门上口与石材横缝平齐。



重点说明:

1)消火栓门开关应灵活、开启角度不小于 120°,并保证“开门见栓”;


2)应对检修门背部骨架、设备与墙体四周的空隙进行封闭处理;


3)消火栓标识必须清晰。

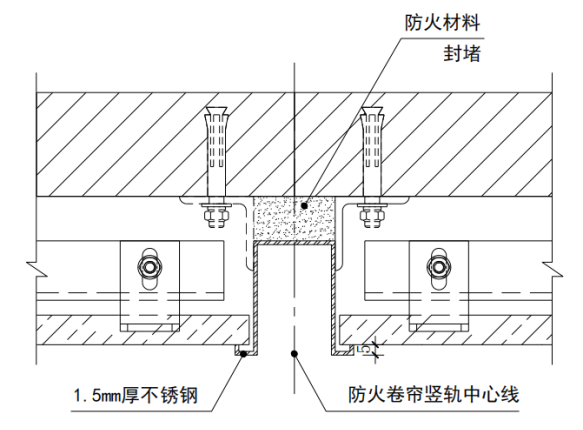

7、墙面防火卷帘安装

精品准则:

定位精确、封堵严密、开启顺畅。



重点说明:

1)施工中对防火卷帘中心线进行精确统一放线,要求竖轨安装垂直偏差不大于 1mm;


2)竖轨与结构墙之间的空隙应用防火材料封堵严密,封堵处的耐火极限应与该处卷帘相一致。

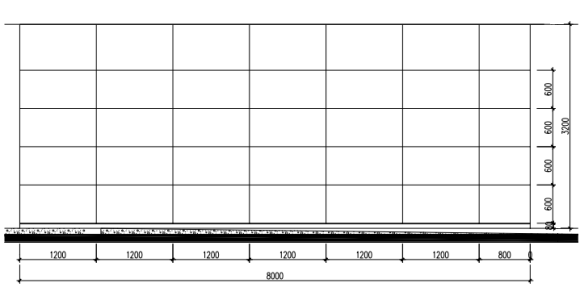

8、墙面陶瓷板排版

精品准则:

分中对称,横竖通顺,交圈合理,美观大方。



重点说明:

1)内墙饰面砖施工前必须进行排版设计,应遵循分中对称、横竖通缝、交圈合理、美观大方的原则;


2)采用干挂方式安装的瓷板厚度(一般 13mm)必须达到设计要求,后置埋件应做拉拔试验、防腐处理;


3)瓷板背栓孔开孔深度应根据所使用的瓷板厚度和厂家的要求确定,一般深度为 7mm~8mm。


9、墙面陶瓷板安装

精品准则:

安装牢固、缝格均匀。



重点说明:

1)主龙骨上下两端用涨栓固定牢固;


2)饰面板安装工程的预埋件(或后置埋件)、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求;


3)后置埋件的现场拉拔强度必须符合设计要求,饰面板安装必须牢固;


4)缝格均匀,板缝通顺,接缝填嵌密实,宽窄一致,无错台错位。

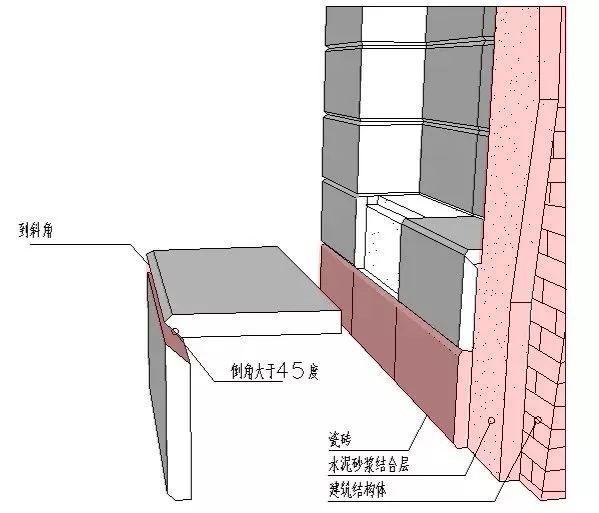

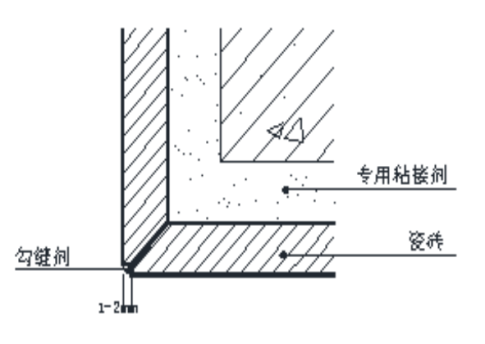

10、墙面陶瓷板安装—阳角

精品准则:

阳角方正,倒角拼缝。



重点说明:

1)选用圆弧形塑料或不锈钢护角,面砖铺贴前采用建筑粘接剂固定护角。护角在拐角处 45°拼缝,在门窗洞口周围交圈;


2)块料海棠角应进行厂家加工,海棠角宜打胶处理;


3)倒角拼缝时,宜倒成 45°拼接严密。

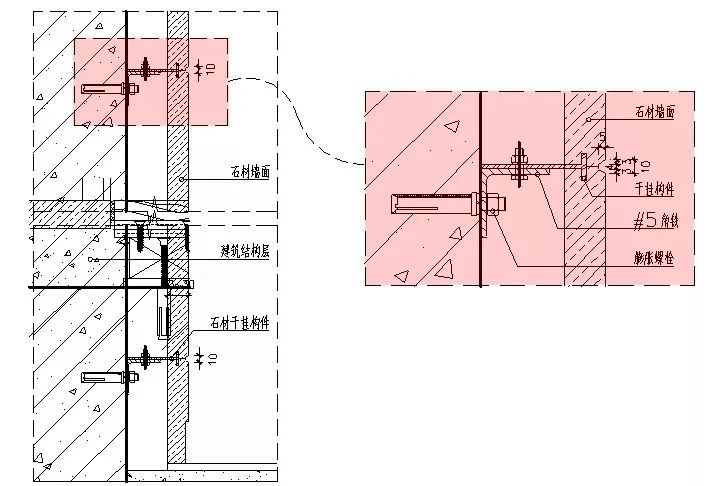

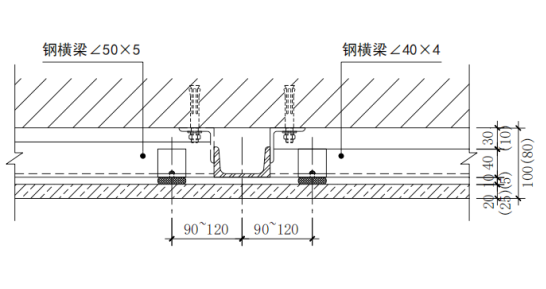

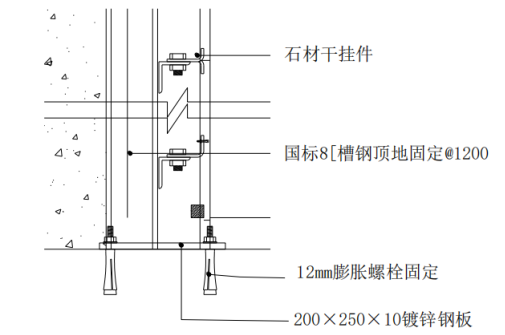

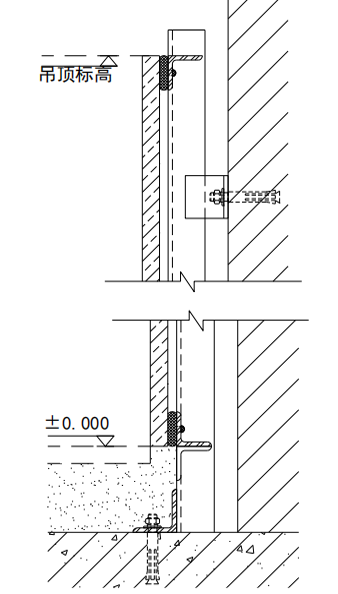

 1、石材干挂法施工示意图:



适用范围:

室内大厅、电梯厅等公共空间。

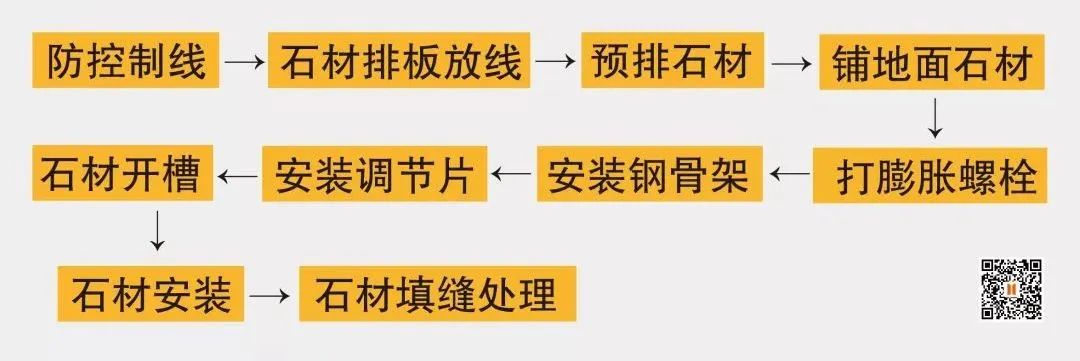

施工工序:



重点说明:

1)所有型钢规格符合国家标准,热镀锌处理,焊接部位做防锈处理。不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号连接配件。


2)石材厚度要求在 20mm 以上,2500mm 高以内的墙体,竖向需采用5#槽钢,横向采用 40mm×40mm 型角钢,间距根据石材的横缝排版确定。


2500mm 高以上的墙体,竖向需采用8#槽钢,横向采 50mm×5mm 型角钢,间距根据石材的横缝排版确定。

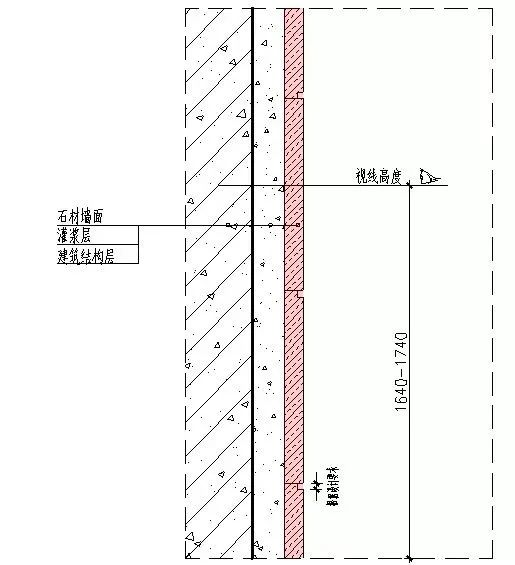

2、墙面石材U型凹槽排版示意图:



适用范围:

室内大厅、电梯厅、卫生间等墙面。


重点说明:

石材墙面横缝,需根据人体的视线高度排布。

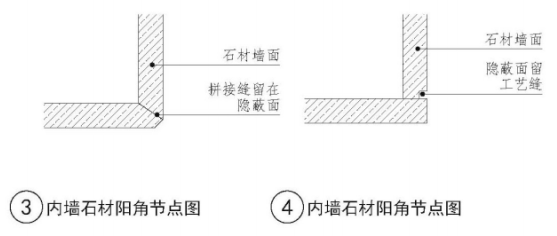

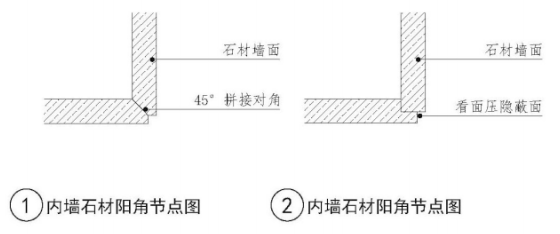

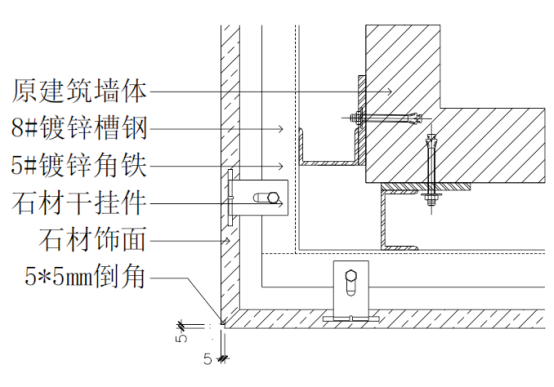

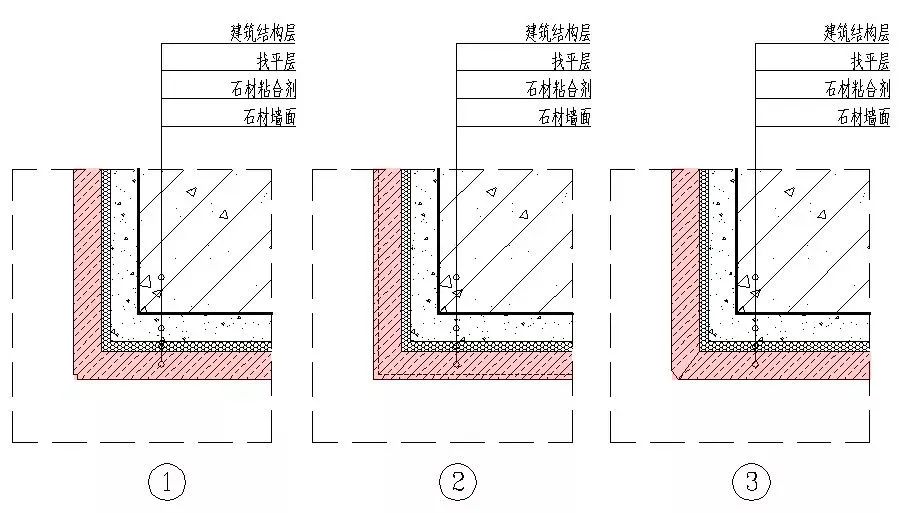

 3、墙面石材阳角收口示意图:


适用范围:

室内大厅、电梯厅、卫生间等墙面。


重点说明:

墙面石材阳角收口均需45°拼接对角处理;待墙面石材全部铺贴完成后,须调制与石材同色的云石胶作勾缝处理,勾缝必须严密;墙面石材阳角按设计要求加工。

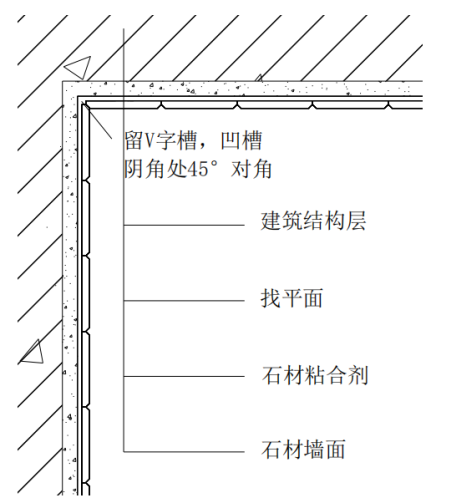

 4、墙面石材阴角收口示意图:


适用范围:

室内大厅、电梯厅、卫生间等墙面。


重点说明:

石材墙面有横缝时(如V字缝、凹槽)时,阴角收口均需45°(角度稍小于45°,以利于拼接)拼接对角处理,应在工厂内加工完成。

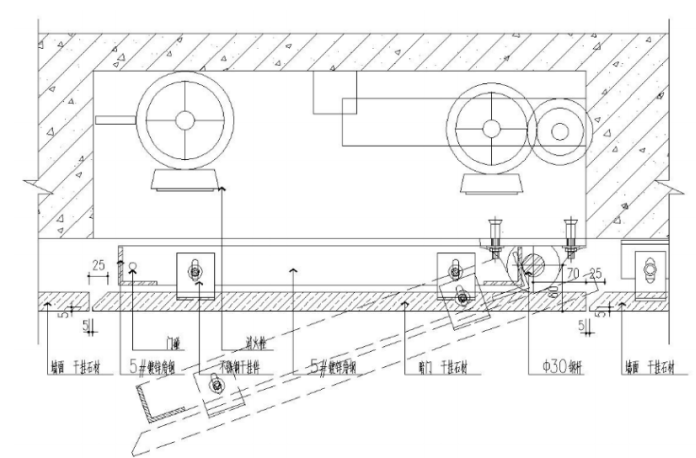

 5、石材检修门示意图:


适用范围:

室内电梯厅、大厅、走道等。


重点说明:

1)石材暗门需采用热镀锌角钢,角钢大小及滚珠轴承大小根据门体的自重选定,焊接部位作防锈处理。


2)石材干挂或安装、门边、框边切割面需抛光处理,钢架面采用防潮板包封。为防止门与边框碰撞,会使石材破损,需在门与框之间安装限位链。

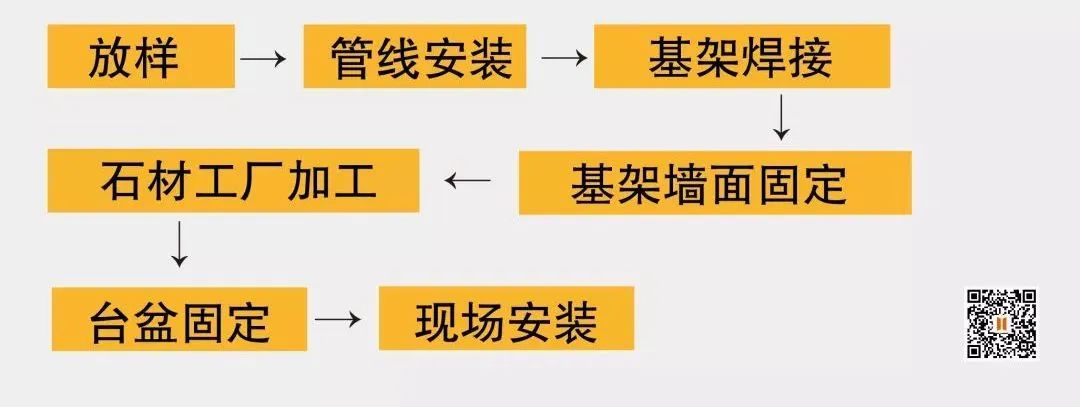

 6、钢架台盆安装示意图:


适用范围:

卫生间下装台盆


施工工序:



重点说明:

1)台盆铁架须采用国标镀锌角钢,焊接处做防锈处理。


2)为便于台盆拆卸检修,台盆固定于固定构件上,固定构件与石材垫块用不锈钢或镀锌螺栓固定。


垫块背面及台面背面粘结部位需经打毛处理用大理石胶粘结固定,台盆与固定构件连接处需用橡皮垫块,台盆与台面板下沿口用耐候胶密封。

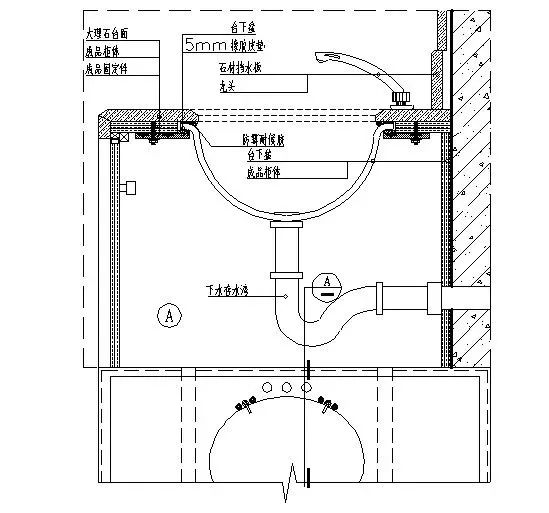

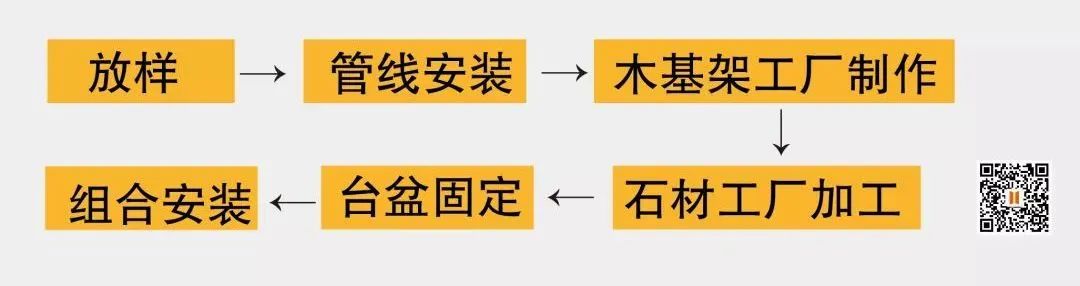

 7、台下柜台盆安装示意图:


适用范围:

卫生间下装台盆


施工工序:



重点说明:

1)为便于台盆拆卸检修,台盆固定于固定构件上,固定构件与台下柜基板面 φ8mm 对穿螺丝固定;


2)台盆与固定构件连接处需用橡皮垫块,台盆与台面板下沿口用耐候胶密封。

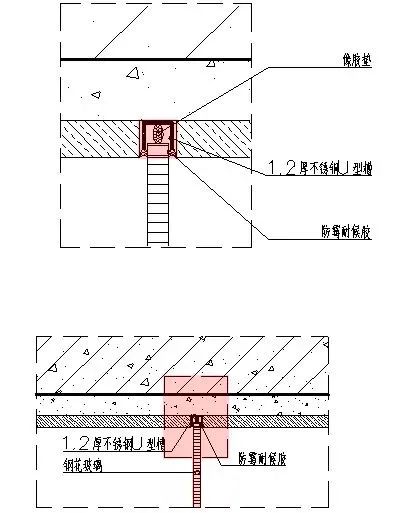

 8、卫生间玻璃隔断与大理石墙面交接施工节点:


适用范围:

卫生间、淋浴房、玻璃隔断等


重点说明:

1)淋浴房玻璃安装前,在两块石材间预埋“U”形不锈钢槽用AB胶或云石胶粘结固定,把玻璃嵌入槽内,接缝处打透明防霉硅胶。


2)U型不锈钢内径规格宽比玻璃厚度大 2—4mm,深为 15mm—18mm,壁厚不小于 1.2mm


3)玻璃需四周磨边处理。


 9、淋浴房门预埋件安装示意图:


适用范围:

卫生间、淋浴房。


重点说明:

卫生间淋浴房开门安装,需在石材安装前预埋铁杆,直接与墙体固定(砂加气墙需采用对穿螺丝杆加固)


 10、卫生间壁龛工示意图:


适用范围:

卫生间、厨房间墙面、石材、瓷砖施工。


重点说明:

卫生间壁龛高度需按墙面石材或瓷砖排版而定,高度应于横缝跟平,并做与横缝相同的倒角或凹槽。

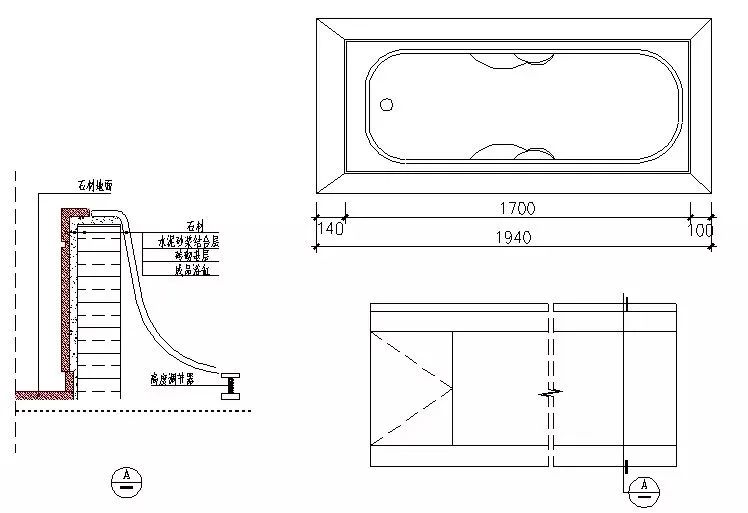

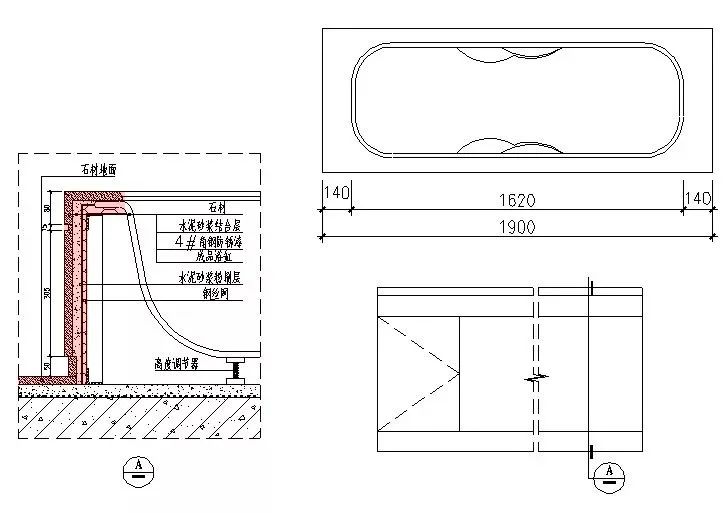

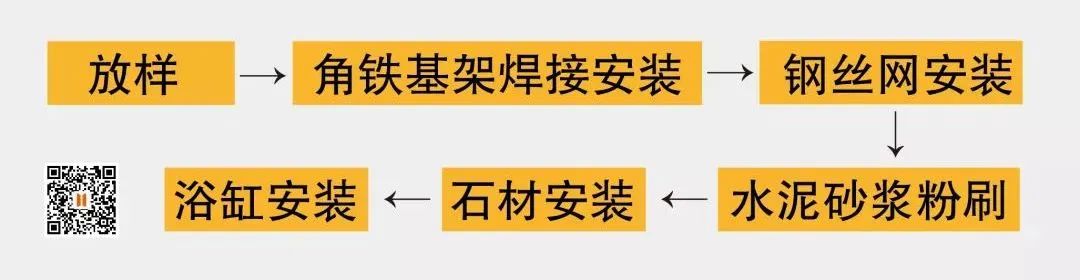

 11、浴缸石材收口施工示意图1:


适用范围:

卫生间

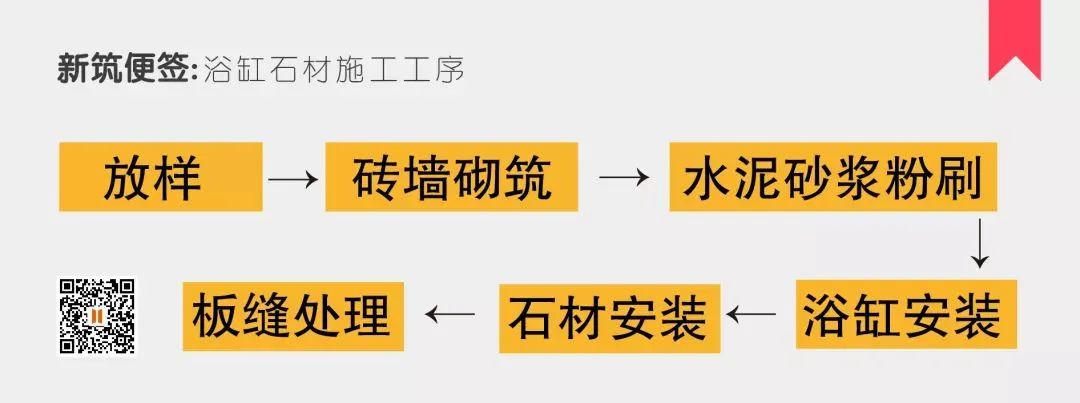

施工工序:



重点说明:

1) 浴缸与石材相接部位按浴缸边缘压石材的做法施工,石材台面按整块石材根据浴缸尺寸切割镂空磨边工厂加工完成后现场安装,石材与浴缸交接处用耐候胶收口;


2)浴缸周边石材部位作4 *4镀锌角钢支撑架,钢丝网水泥砂浆粉刷后再安装石材,并留设石材检修暗门,检修门规格及方向需符合检修要求。

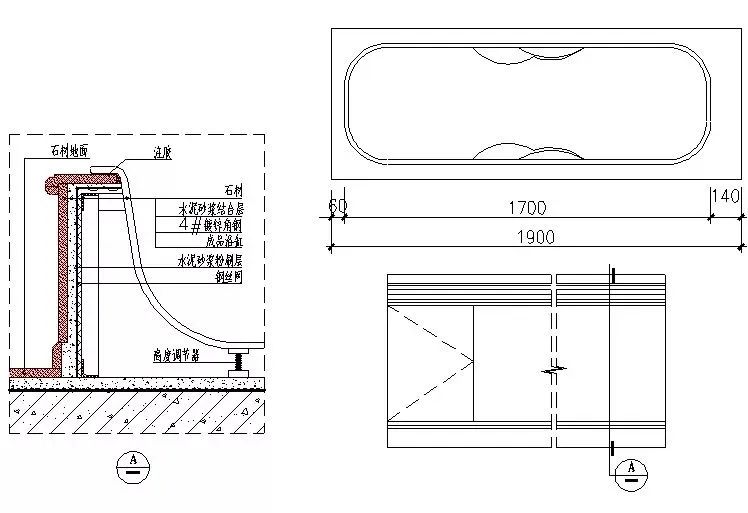

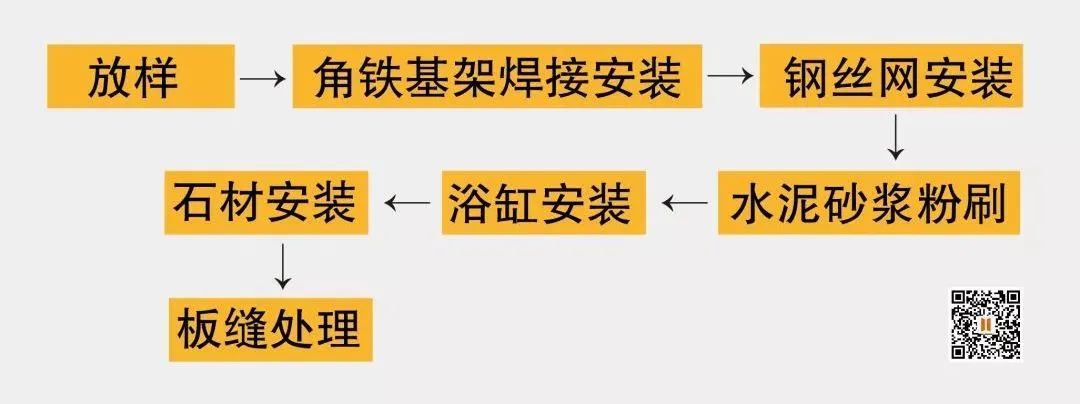

 12、浴缸石材收口施工示意图2:


适用范围:

卫生间


施工工序:



重点说明:

1)浴缸与石材相接部位按石材压浴缸的做法施工,石材台面按整块石材根据浴缸尺寸切割镂空磨边工厂加工完成后现场安装,石材与浴缸交接处用耐候胶收口;


2)浴缸周边石材部位作4 *4镀锌角钢支撑架,钢丝网水泥砂浆粉刷后再安装石材,并留设石材检修暗门,检修门规格及方向需符合检修要求。


 13、浴缸石材施工示意图:


适用范围:

卫生间


施工工序:



重点说明:

1)浴缸与石材相接部位按浴缸与石材做平的做法施工,石材与浴缸接缝处留 2mm 用耐候胶收口;


2)侧面留设石材检修暗门,检修门规格及方向需符合检修要求。

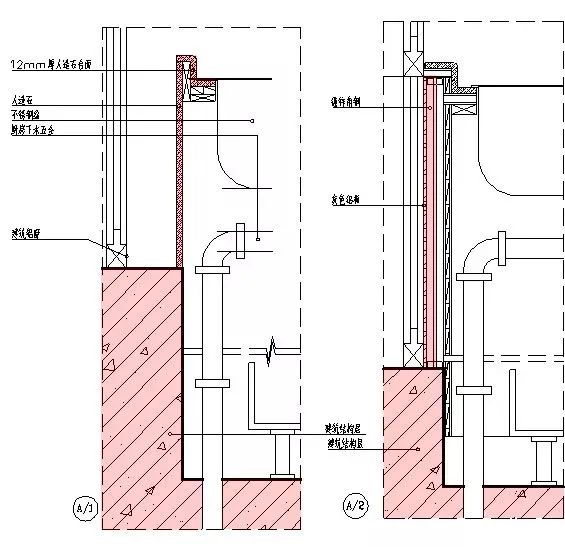

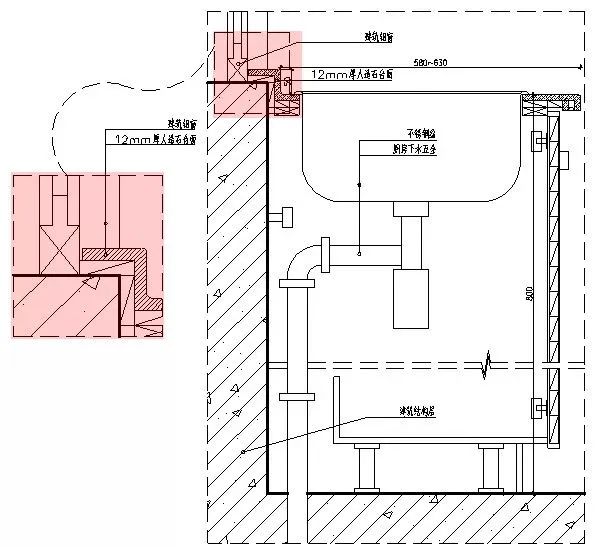

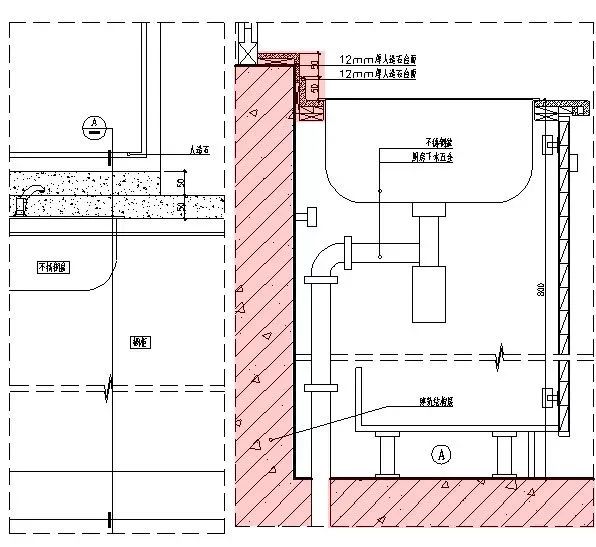

 14、全窗台橱柜台面翻边施工示意图:


适用范围:

厨房


重点说明:

人造石台面板与窗台部位高差 50—70mm,为保证整体美观效果,人造石台面挡水应跟通至窗框边。


15、高窗台橱柜台面翻边施工示意图:


适用范围:

厨房


重点说明:

人造石台面板与窗台部位高差大于 80mm,人造石台面挡水外凸,窗台边用人遭石或厨房面砖跟通。


 16、低窗台橱柜台面翻边施工示意图:


适用范围:

厨房低窗台部位


重点说明:

窗台部位低于人造石台面板,人造石台面挡水做出后需跟窗边或预留不小于 100mm 的操作空间后跟通至窗台面。



02.

墙面木作安装细部做法

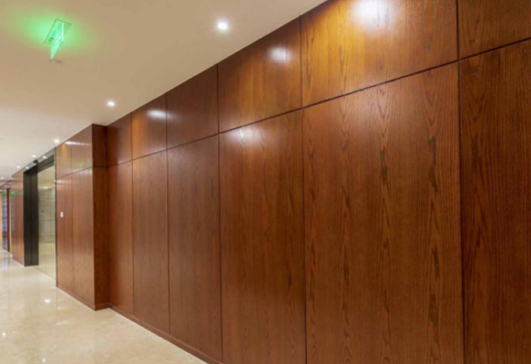

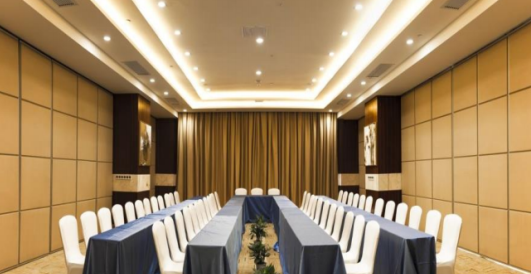

11、墙面木板安装

精品准则:

防火防腐、环保无味、不裂不翘、平整光滑、颜色均匀、拼接准确、接缝顺直。



重点说明:

1)木质饰面板基层处理应符合防火设计要求。阳角处可采用阳角条处理,也可采用一块板压接另一块板的形式完成;


2)木质饰面板尽量按照标准板件尺寸来分割,余量尺寸通过微调板缝来消除,安装应遵循从左到右,从下到上原则;


3)木质饰面板应木纹一致,油漆颜色均匀细致,无色差。

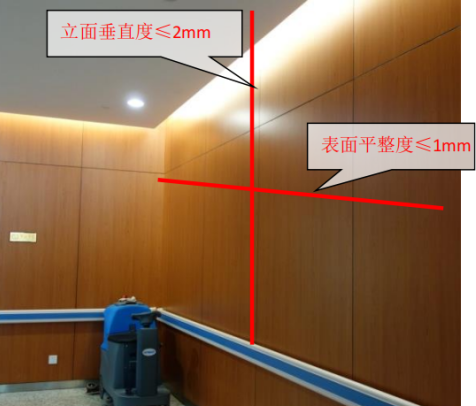

重点说明:

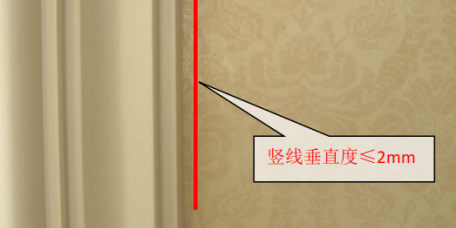

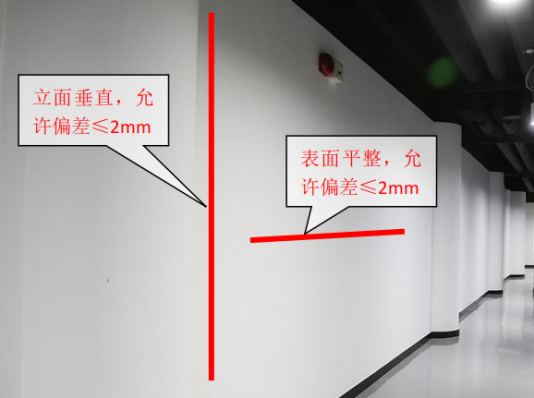

1)立面垂直度 ≤2mm;


2)表面平整度 ≤1mm;


3)表面无裂痕和缺损,无钉眼。

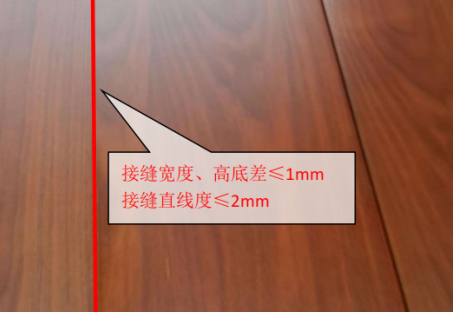

重点说明:

1)接缝宽度、高底差 ≤1mm;


2)接缝直线度 ≤2mm;


3)嵌缝密实、平直。

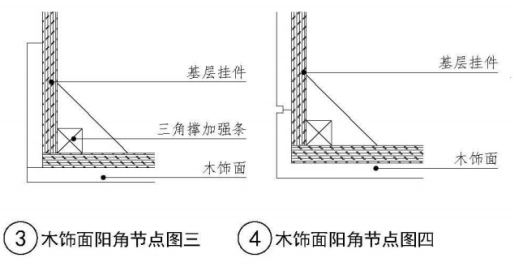

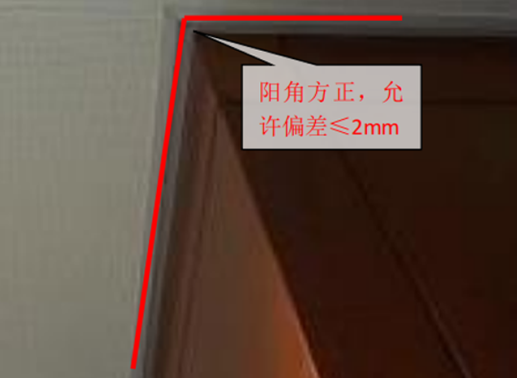

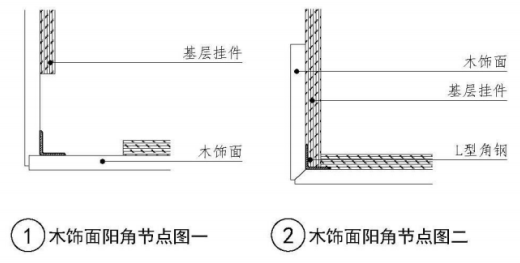

12、墙面木板安装—阳角

精品准则:

方正、整板。



重点说明:

1)转角部位采用整板处理,阳角方正,允许偏差 ≤2mm;


2)木饰面装饰线槽顺直、流畅,同墙面木纹颜色一致。

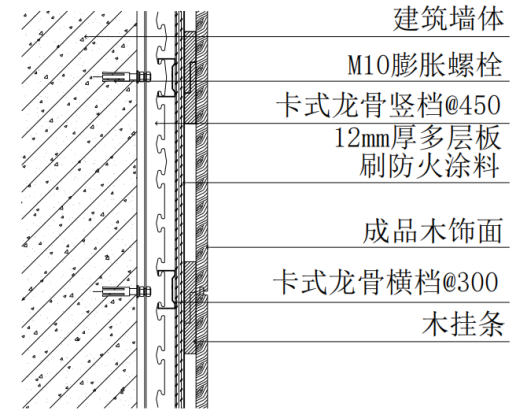

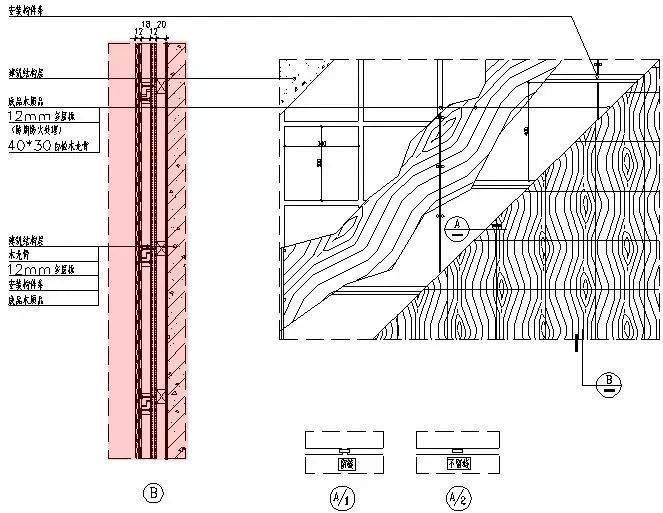

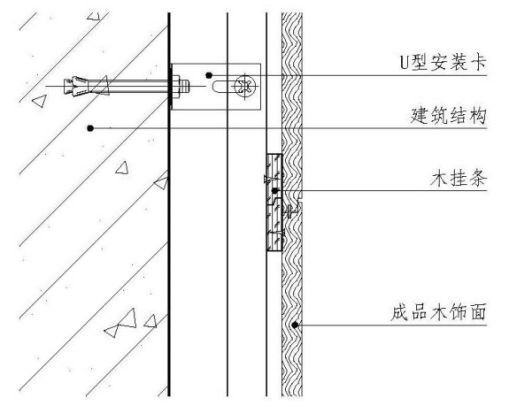

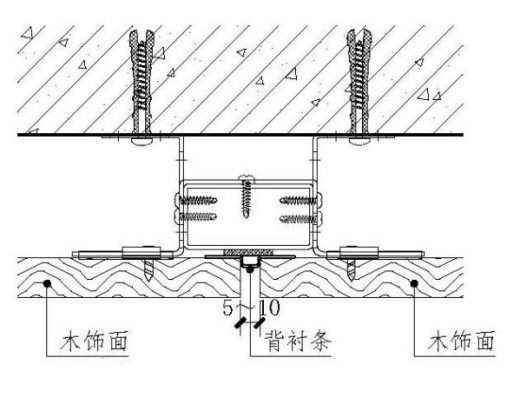

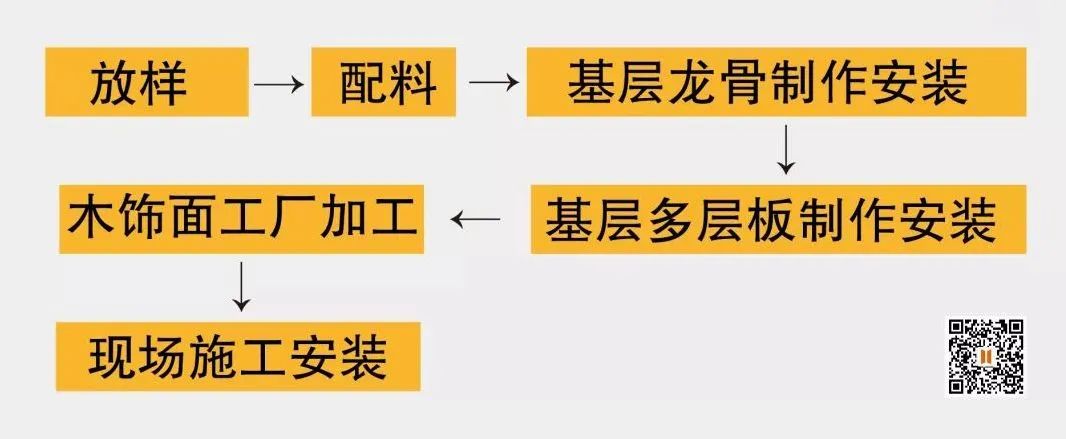

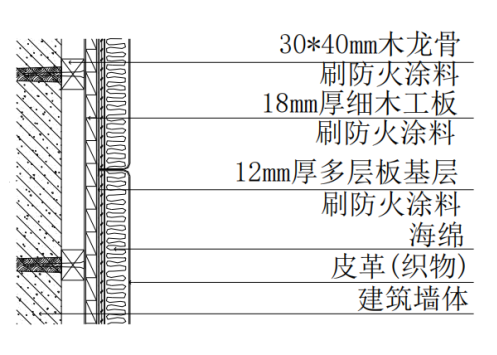

 1、墙面直板木饰面安装示意图:


适用范围:

室内干区


施工工序:



重点说明:

1)木饰面必须工厂化加工、现场安装;


2)木皮厚度应补低于60丝,油漆需符合环保要求;


3)基架需采用轻钢龙骨或木龙骨,木龙骨和夹板面须防火、防潮处理;


4)成品木饰面背面必须刷防潮漆或贴平衡纸;


5)墙面阳角处需在工厂成品加工完成后现场安装。

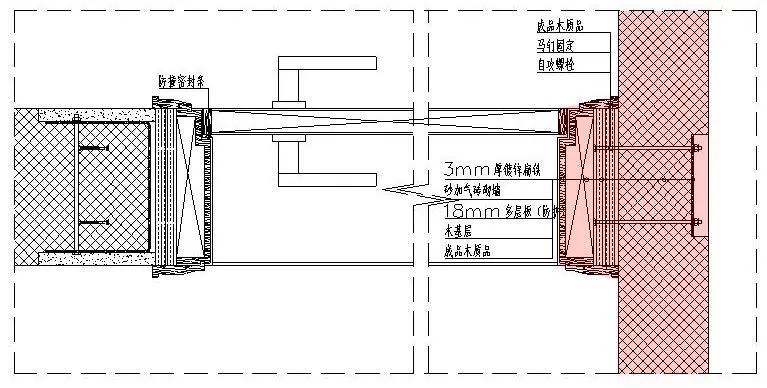

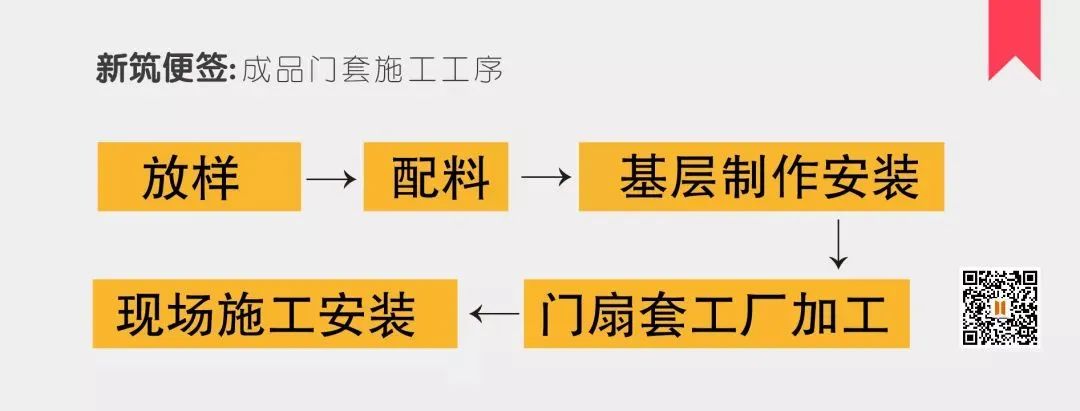

 2、成品门套施工示意图1:


适用范围:

各种轻质隔墙


施工工序:

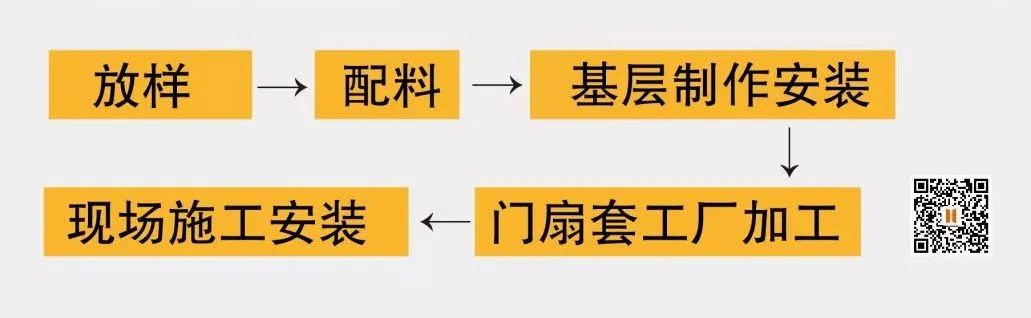

重点说明:

1)轻质墙体采用U型镀锌扁铁对穿螺栓固定,门框及门扇均按设计要求,现场复核尺寸后,工厂加工制作,现场成品安装;


2)门框基层采用 18mm 多层板防火、防潮处理;


3)成品门套木皮厚度应不低于60丝,油漆需符合环保要求;


4)成品门套背面必须刷防潮漆或贴平衡纸;


5)房门均须配置门吸或门阻,安装位置根据现场实际位置确定。门套企口边嵌橡胶防撞条(色系与木饰面相同);


6)靠墙处门套线为使与墙面拼接密缝,外面门套线比里面做大 10mm

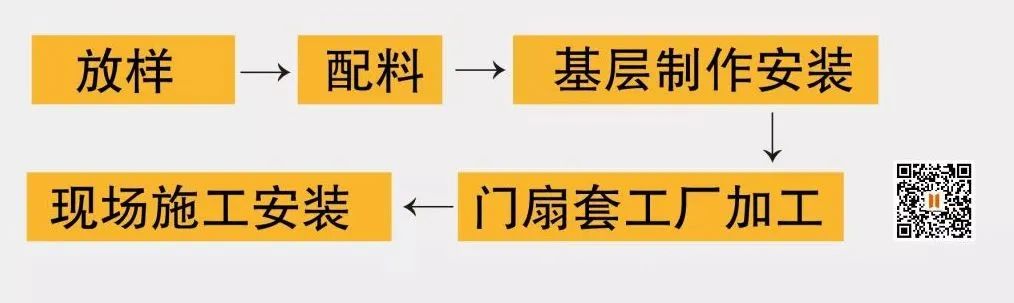

 3、成品门套施工示意图2:


适用范围:

砖、混墙体


施工工序:



重点说明:

1)门框及门扇均设计要求,现场复核尺寸后,工厂加工制作;


2)门框基层采用 18mm 多层板防火、防潮处理;


3) 成品门套木皮厚度应不低于60丝,油漆需符合环保要求;


4)成品门套背面必须刷防潮漆或贴平衡纸;


5) 门套内外门套线双面做收口,以使内外统一、美观;


6)房门均须配置门吸或门阻,安装位置根据现场实际位置确定。门套企口边嵌橡胶防撞条(色系与木饰面相同)

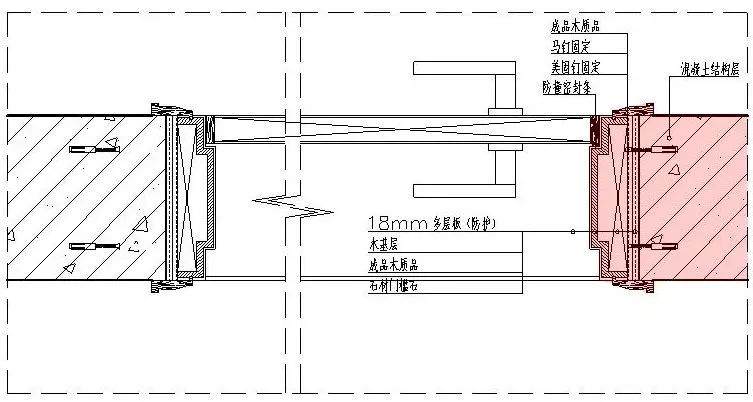

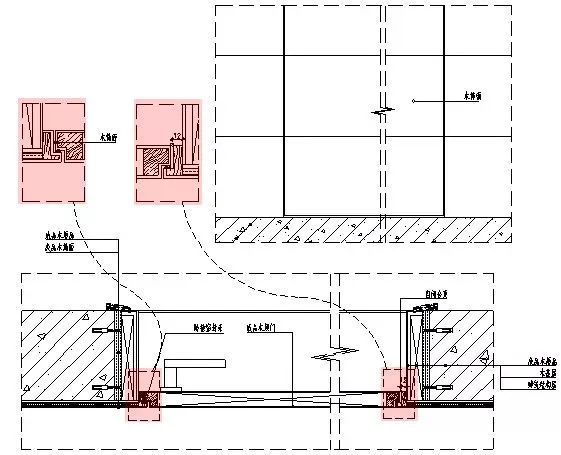

 4、成品暗门套施工示意图:


适用范围:

暗门


施工工序:



重点说明:

1)门框及门扇均按设计要求,现场复核尺寸后,工厂加工制作;


2)门框基层采用18mm多层板防火、防潮处理;


3)成品门套木皮厚度应不低于60丝,油漆需符合环保要求;


4)成品门套背面必须刷防潮漆或贴平衡纸,门套企口边嵌橡胶防撞条(色系与木饰面相同)


5) 暗藏式门需采用自闭式合页或暗藏闭门器。

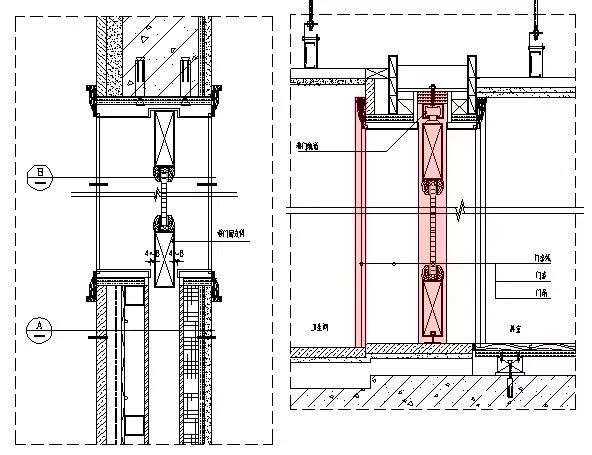

 5、移门示意图1:


适用范围:

干湿分区处


施工工序:

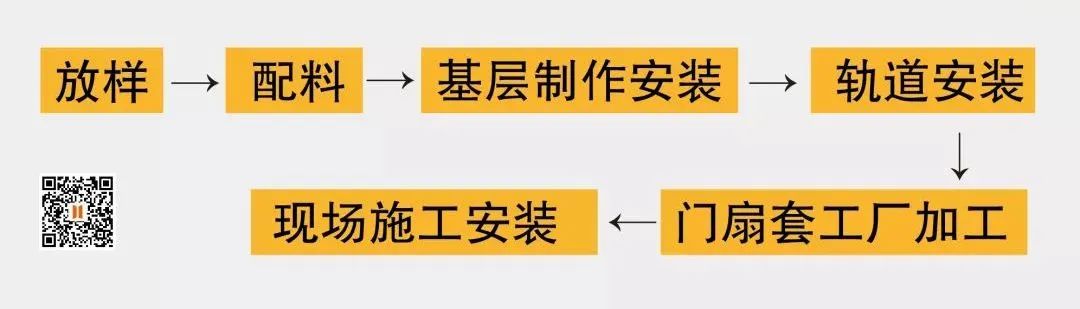

重点说明:

1)门框及门扇均按设计要求,现场复核尺寸后,工厂加工制作;


2)门框基层采用 18mm 多层板防火、防潮处理;


3)成品门套木皮厚度应不低于60丝,油漆需符合环保要求;


4)成品门套背面必须刷防潮漆或贴平衡纸;


5)门的安装高度需高于门套 10mm,门下口需装定位条;


6)暗藏门缝宽度应大于门最宽处 8-12mm


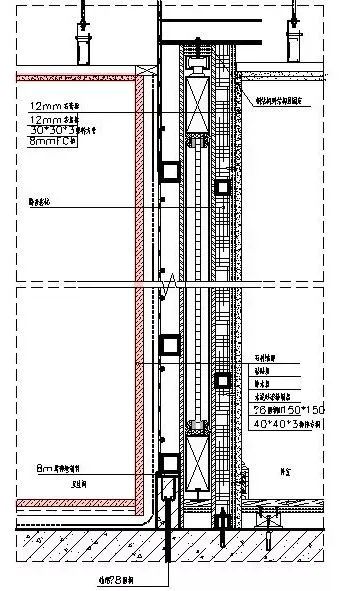

 6、移门示意图2:


适用范围:

干湿分区处


施工工序:



重点说明:

1)门框凹槽内侧侧板需安装FC板;


2)门的安装高度需高于门套 10mm,门下口需装定位条;


3)暗藏门缝宽度应大于门最宽处 8—12mm



03.

墙面金属板安装细部做法

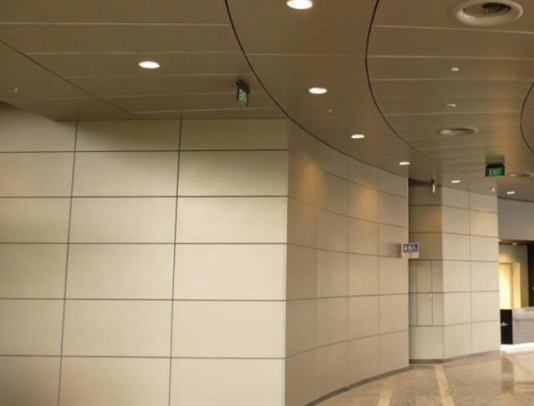

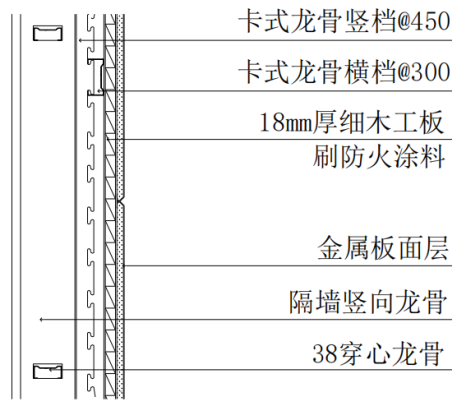

13、金属板墙面

精品准则:

牢固耐久、分中对称、颜色均匀,拼接准确,接缝顺直。
