今天在讲个绝招“拉伸”，先看看制作完成的。

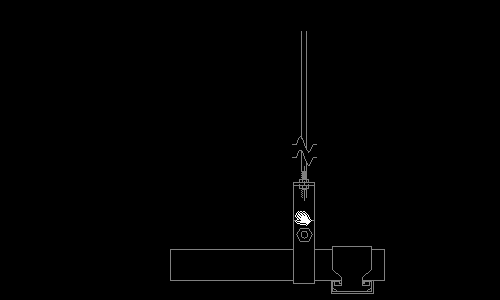

这是卫生间手盆下边钢架的组合

这是土建墙体，画立面图时能用到

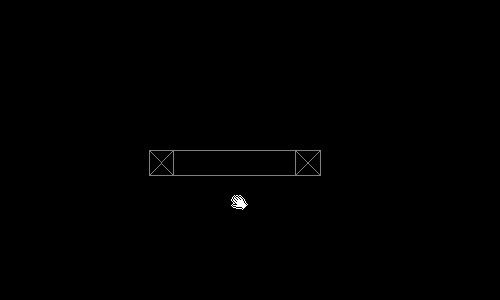

50角钢做的动态块，可以左右拉伸，画节点的时候很方便

棚面轻钢龙骨画节点时常用到

木龙骨，剖面图专用

钢化玻璃剖面图

是不是有一种想学会这种制作方的冲动

接下来就讲一讲制作方法。

拉伸制作

一、理念讲解

拉伸的使用范围比较广，节点图用的比较多、平花图的风口可以做成动动块，棚面造型、墙面造形等，只要有规律就好。今天讲个实例，想尽一切办法教会您，学不会小编都不同意。

就讲钢化玻璃剖面这个动态块吧。

二、实际操作

1、选画一个12*200mm的小方块，就当这是块玻璃

画好了放在这，别动。

2、进行玻璃填充

按住H键，打开填充面板，选玻璃填充设置好比例

注意，一定要勾选关联，不然拉伸后，填充就会断掉，块就制作失败了。填好后点确定。

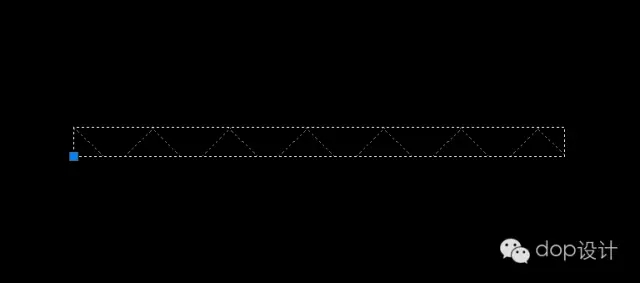

3、全选定义成块。

4、双击进入块编辑器

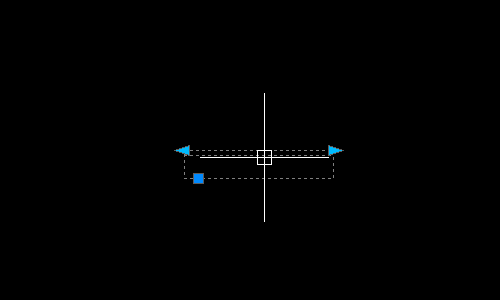

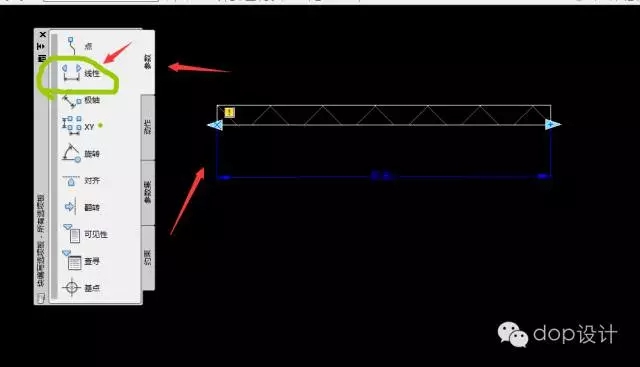

打开属性面板，先给一个线性，

5，在点动作面板。

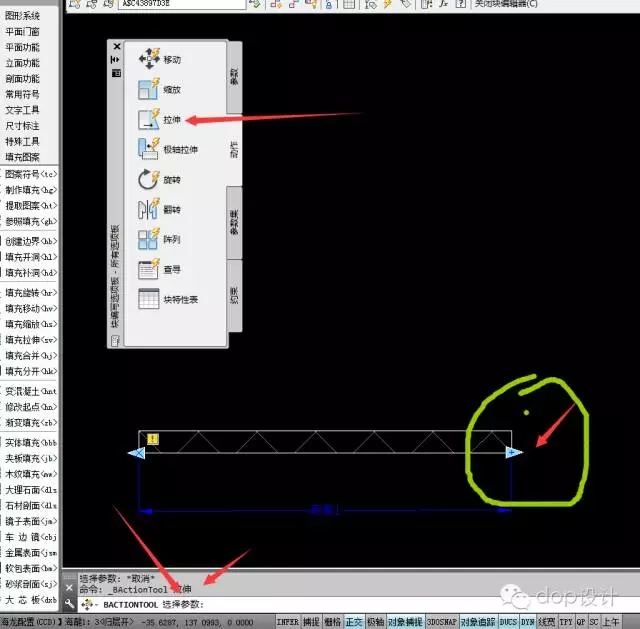

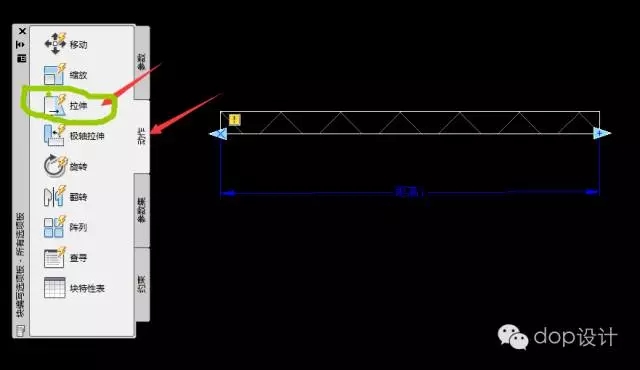

6、选拉伸

点拉伸后，看提示，选参数，

点两下右边的三角

然后框选两下

左边我们也给个拉伸动作

点两下左边的三角

然后框选两下

这块操作有点麻烦，整个教程难点就在这

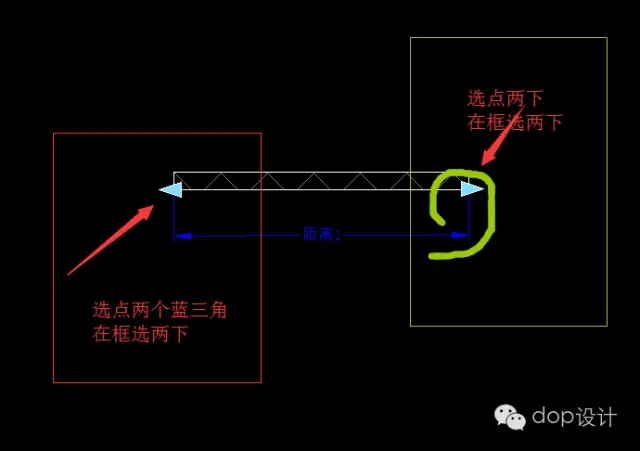

红线和绿线分别是框选范围，注意框选的一定要准，要框选两次，不然就失败了。

这个块我们给了两个拉伸动作，两个方向都可以拉。

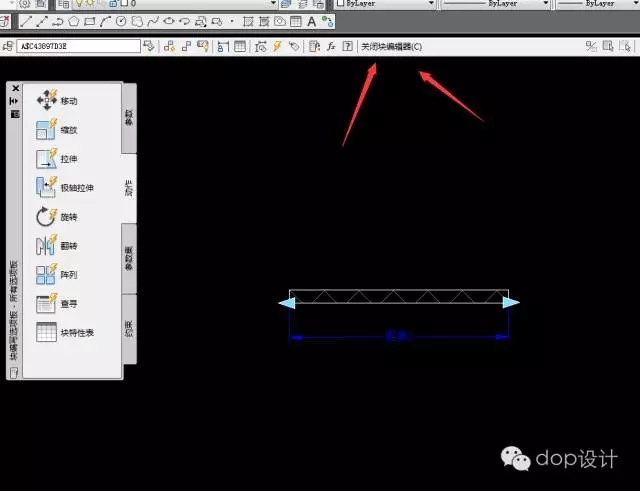

7、块保存关闭

制作完成

保存关闭

8、进行测试

制作成功，给自己2个“战”。

大功告成
