N0.1何为图纸集

定位:图纸集是一个图纸管理功能，可以用于管理个人图纸或是项目图纸，也就是说图纸集是来自多个图形文件的图纸的有组织的集合。（简单来说它就是集合你需要的cad文件在一个管理器里面，你不需要在一个个文件打开点击了，这样应该好理解一点了吧）。

NO2.用它有何好处

A.整合n个cad布局中的图纸；

B.方便打开、修改、编辑图纸；

C.方便清楚了解图纸的进程；

D.方便统计图纸的数量；

E.方便最后的输出文件；

NO3.怎么设置布局，要注意些什么

A.每个布局空间只能有一个图框作为参照点，图框左下角坐标为0，0，0；

B.设置注意点:

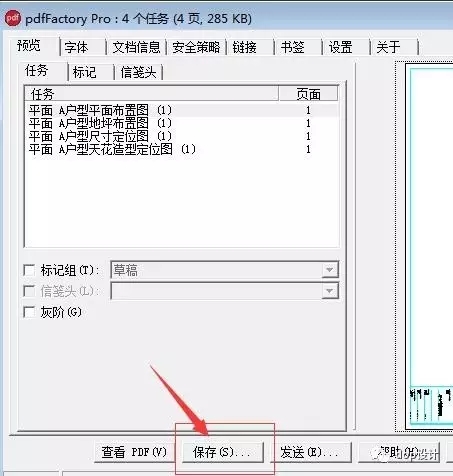

a.虚拟打印机pdfFactory Pro，没有的话网上下载一个

b.图纸尺寸，根据实际情况而定

c.使用居中打印

d.选择1:1打印比例

e.打印样式设定好，（PS：如果是团队合作画图，必须要每个人的电脑里面打印线型一致，否则打印线型是丢失的，打不来的成图线型就不对了，切记啊，少年们，这是老司机的经验之谈啊!!!）

f.图纸方向，根据实际情况而定

g.应用到布局(必须每个布局都要设定一下，才能保证下次不用再从新设置)

带有箭头的请认真的注意一点

NO4.来看看怎样新建一个图纸集吧

A.新建图纸集

打开cad——文件——新建图纸集

有2个选项:样列图纸集和现有图形

样列图纸集:指在“创建图纸集”向导中，选择从图纸集样例创建图纸集时，该样例将提供新图纸集的组织结构和默认设置。用户还可以指定根据图纸集的子集存储路径创建文件夹。使用此选项创建空图纸集后，可以单独地输入布局或创建图纸。

现有图形：在“创建图纸集”向导中，选择从现有图形文件创建图纸集时，需指定一个或多个包含图形文件的文件夹。使用此选项，可以指定让图纸集的子集组织复制图形文件的文件夹结构。这些图形的布局可自动输入到图纸集中。通过单击每个附加文件夹的“浏览”按钮可以轻松地添加更多包含图形的文件夹。

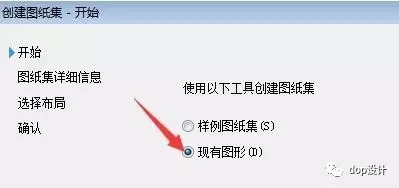

so:根据二者对比，我们选择现有图形作为图纸集的基础

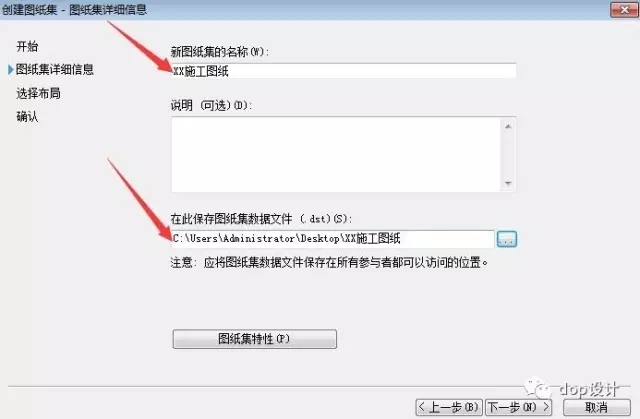

B.图纸集名称及保存路径

根据项目名称自定义图纸集名称；保存路径在项目文件内，方便日后使用、修改和后期发图时的便利；

C.输入cad文件

在输入cad文件前，先需要做一步工作，cad文件中的每一个布局视口，只能而且确定只有一个图形文件，这样才能图纸集正常的使用。也就是拆分布局啦，我相信我不需要告诉你的，你是知道的啦；

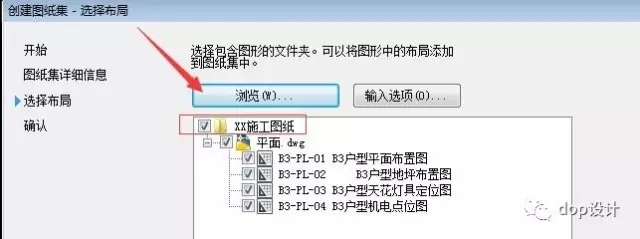

(1)你可以选择浏览文件加载cad文件如下图:

(2)你也可以选择不浏览，进入下一步，因为图纸多的话我们按照体系划分出子集

D.完成咯

NO5.怎么操作使用

A.咱们新建了图纸集会在cad中跳出一个这样的东东

B.接着我需要新建子集，把指定的cad文件输入到此子集中，右击点击图纸集名称会出现下列图片内容:

子集名称根据自己项目而定:

C.在将cad输入到各个体系中的子集中去

D.再将cad文件加载到子集中

E.cad文件输入到子集中了，完成咯
