很多设计师都有这样的经验感受：每天都在画施工图、做设计、出方案...但是真的到了施工现场却一脸蒙圈...因为不知道该从哪下手？该做什么？看什么？

今天就带小伙伴看一下大型装饰工程深化项目的现场勘察流程，希望可以给到大家一个去施工现场的学习方法。本篇文章主要解决一下问题：

1、为什么要去施工现场？

2、到施工现场应该做什么？

3、到施工现场需要准备什么？

4、有哪些注意要点？

01.

为什么要去看施工现场？

1、发现问题

你一定碰到过这样的情况：建筑图纸上没有加固的结构柱，但实际现场却有；图纸上显示有管弄井，但现场没有...

类似于如上问题，就是诱导我们要去现场核对的最核心的原因之一。很多时候我们不能太过依赖建筑设计图纸。

因为在建筑施工过程中，可能会因工期紧张更换部分建筑功能、施工方偷工减料而漏掉管线或墙体，从而导致你所去到的施工现场与图纸是存在差异的，如果这些问题没有及时发现，可能会对你的设计方案造成很大影响。

2、解决问题

在现场发现问题后就够了吗？当然不是，如果只是发现问题，我们完全可以通过现场相机和远程监控了解现场的这些问题，但是，面对这些情况，不实时跟进怎么行呢？

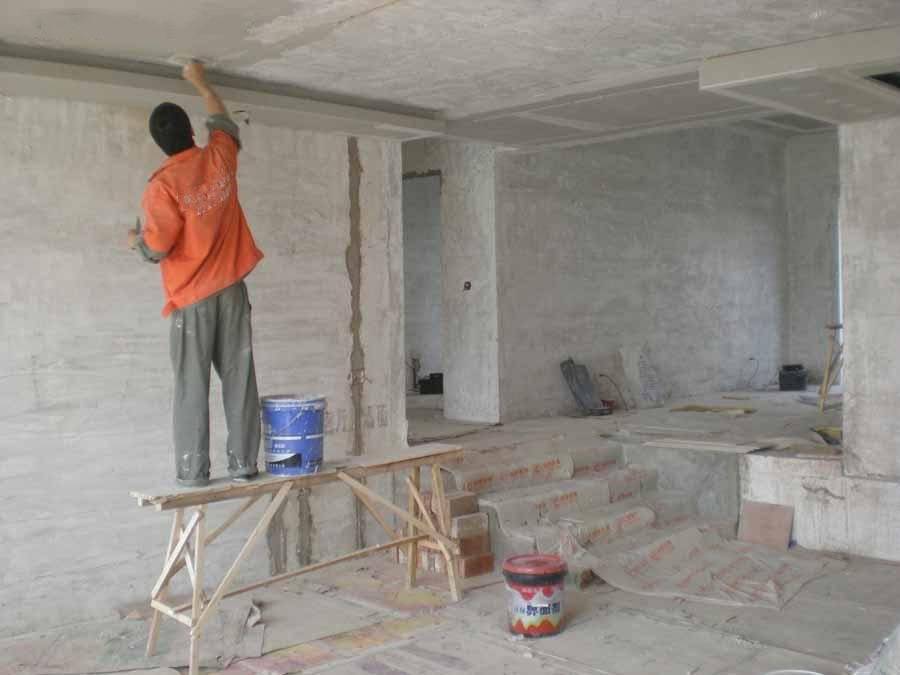

比如：工人师傅没有按照设计图纸进行施工或施工不到位；前期设计的选材用料很好，但实际不能落地...面对这样的情形，是只有我们能够在现场才能解决的。

3、现场灵感

还有一点就是现场灵感。

就像：你明明设计了一间12平方的空间，在图纸上放完桌椅板凳后，感觉空间完全够用，结果到了现场后，看到地面的墙体定位放线后，发现现场尺度太小，需要调整空间大小。

再比如：通过SU模型判断认为3m的层高，配Loft风非常完美，结果现场考察后，由于光线和楼层结构原因，发现土的一逼...

02.

到施工现场应该做什么？

不同项目类型，不同现场阶段去到现场的目的是不同的，因此，在不同目的下，去到现场需要关注的点也是不一样的。

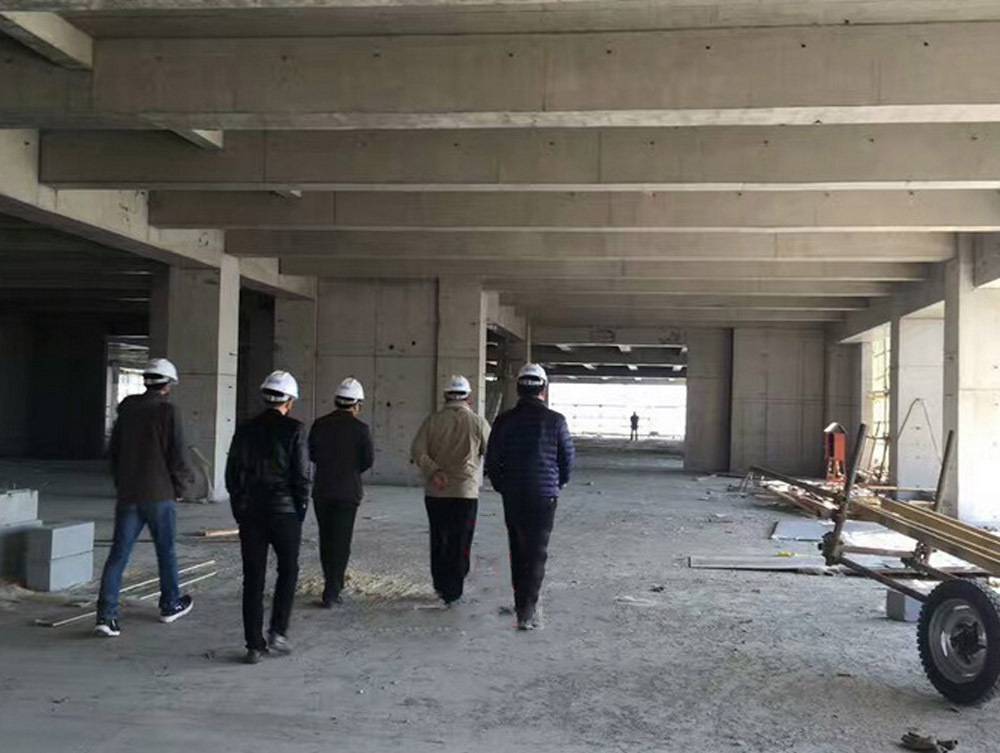

可能多数设计师最困难的点在于：在项目还没有开始时，跟着领导去做现场勘测时会一头雾水。住宅、别墅这类小型项目可能还好一些，但是，一旦涉及到类似办公、餐饮或商店这种中、大型项目，可以说现场勘测阶段对于设计师来说绝对是一个灾难。

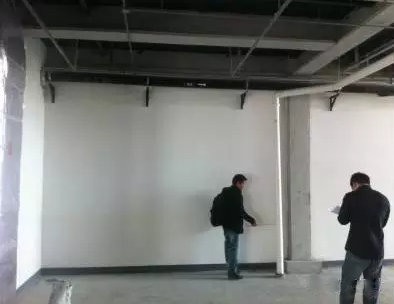

经常会出现同样一个项目在勘测阶段来回折腾好几遍的情况，为了便于你在现场勘测阶段不漏项，给你准备了一份现场勘测核对清单，希望你下次去到现场可以把它当成清单，逐步核对；

1、复核建筑墙（柱）体、二次砌筑墙体，门、窗洞尺寸

2、复核建筑结构梁及标高

3、复核管井位置及尺寸，检修门位置及尺寸

4、复核消火栓、配电箱位置

5、复核天花上部排烟口位置、大风管走向

6、复核雨水管、暖通立管的位置

7、复核幕墙与地面的高差，幕墙与楼板连接方式

8、对已经装修的区域进行测量

03.

到施工现场需要准备什么？

知道了到施工现场需要做什么了，接下来我们就需要准备相应的资料、工具，还要知道具体的勘察方法。

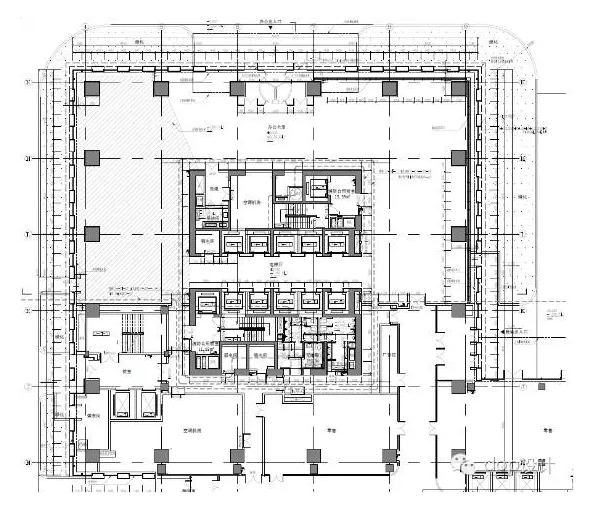

1、原建筑图纸

2、机电图纸（与建筑图配套）

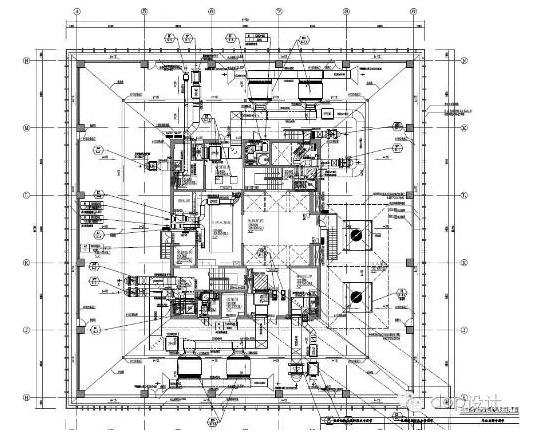

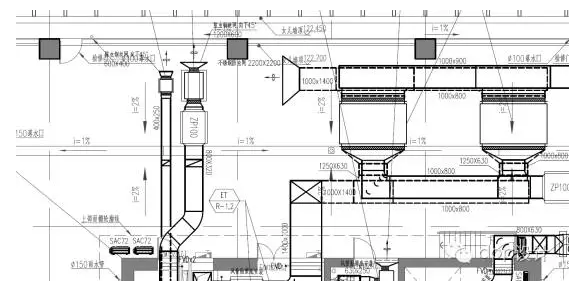

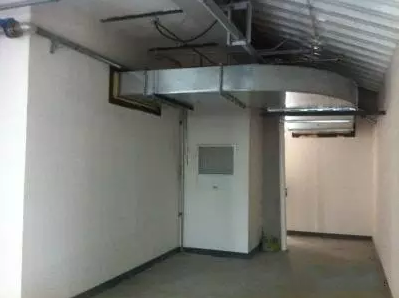

△暖通管线图

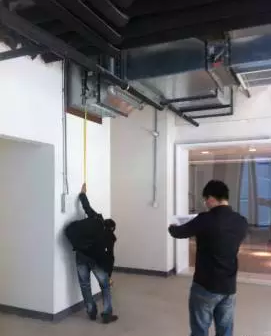

3、卷尺、红外线测距仪、不同颜色的笔、本子、相机（没有可用手机）

04.

有哪些注意要点？

1、柱子

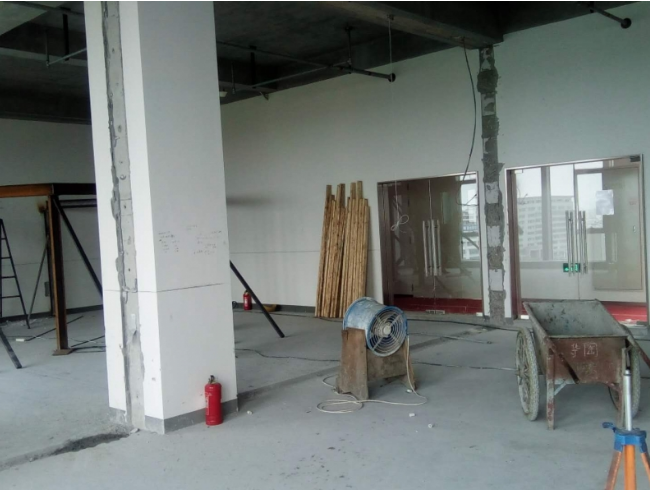

① 需要确定结构柱的距离与建筑图是否一致，至少测3个不同的位置；

② 结构柱柱身尺寸、是否有柱础、高层的柱子（高区和低区柱子的尺寸可能有不同）；

③ 确定结构柱的材料，有的柱子可能已做装饰，需在图纸上要标注清楚（有些柱子外面包的是方的，内部结构可能是圆的）；

④ 需要注意柱子上是否有梁托，会对层高有影响。

2、墙体

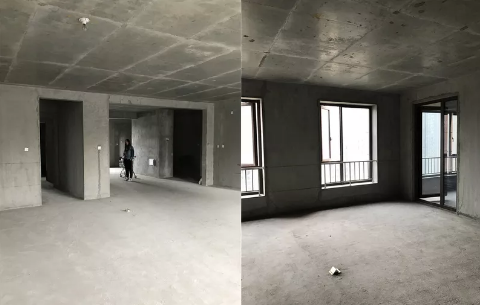

① 需要注意现场墙体与图纸墙体的位置是否一致，不同的位置要标注出来，并测量尺寸；

② 确定现场门、窗洞位置与图纸是否一致，包括检修门的位置；

③ 墙体是否有开洞和风口等设备，若有需把尺寸测量清楚，并标注好；

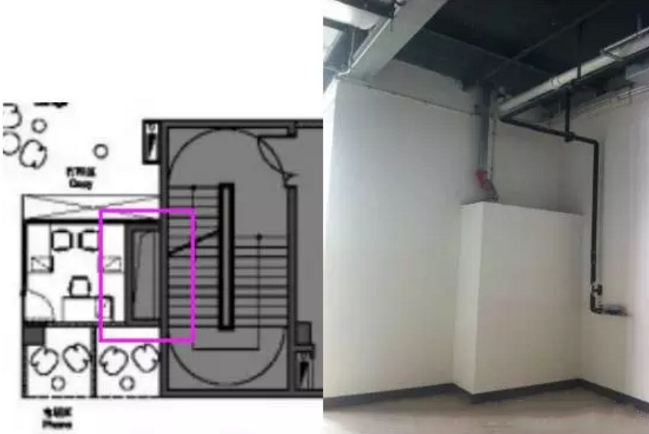

④ 确定管井位置，核对建筑图纸，再看现场是否有楼板开洞；

⑤ 设备房位置，有些设备房的现场尺寸与图纸有不同（家装一般不需要）

3、幕墙、窗台

① 玻璃幕墙开启窗扇的位置，此范围内不能做墙进行遮挡；

② 玻璃幕墙靠室内一侧防火封堵是否施工完毕、防火棉是否填充、外部封闭铝板是否安装完成；

③ 玻璃幕墙外栏杆的安装形式、尺寸及高度；

④ 窗台是否有飘窗、确定窗台高度和宽度；

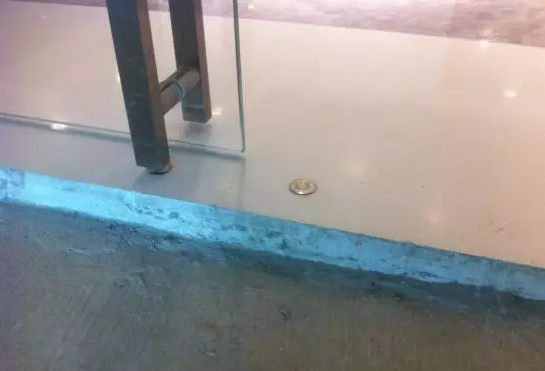

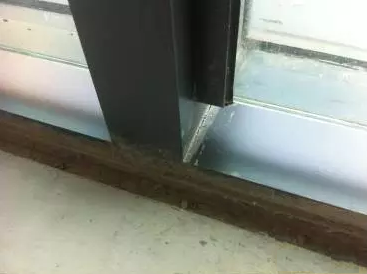

⑤ 玻璃幕墙与地面的高度差、收口方式（有些玻璃幕墙下边缘与结构楼板高度有误差或坡度）

4、门

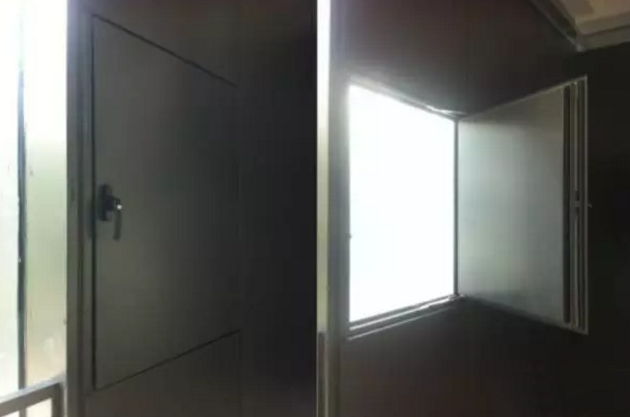

除了常规门，还需注意防火门和检修门的位置、尺寸、开启方向。

5、梁

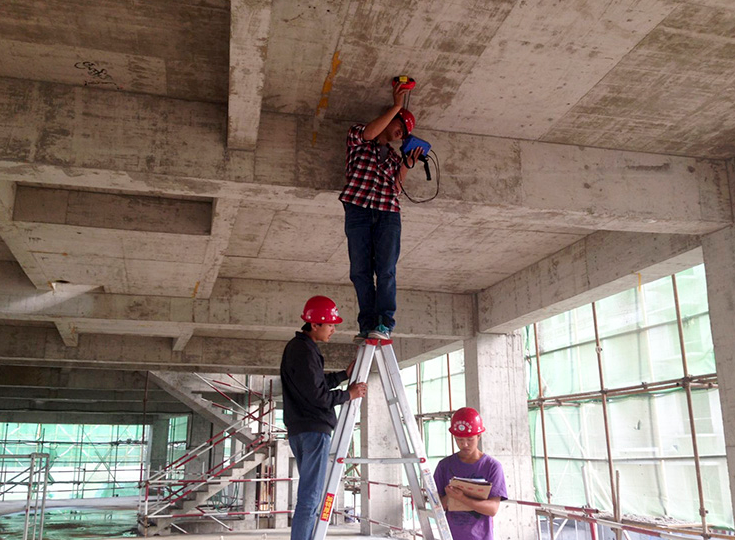

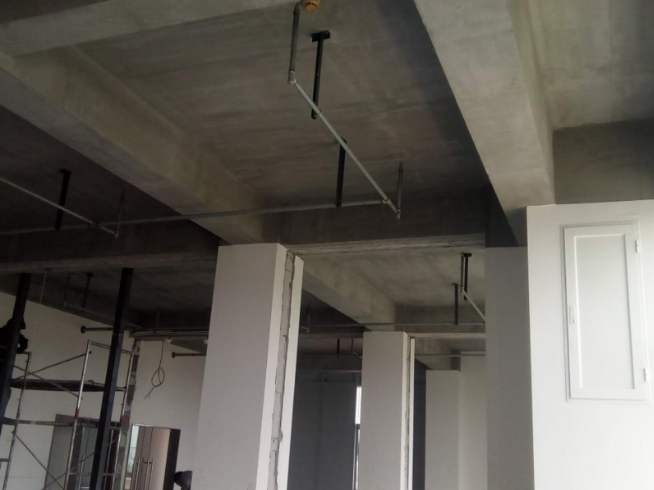

① 确定梁的布置形式（主次梁、井字梁、钢梁）、最大梁的位置、梁底的标高（最低梁和一般梁的标高）

② 楼板是否有降板，特别是卫生间、地下室；

③ 注意梁的大跨度区域（长度超过10m），梁可能会变截面、梯形梁；

④ 中庭区域梁的分布形式、标高、有无突出楼板以及管线在天花上的最低点位置。

6、地坪

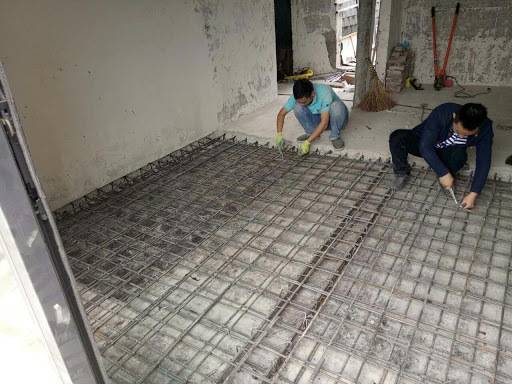

① 地面是否有开洞、有降板；

② 现场地坪的材质，需要保留的要记录铺贴范围尺寸、高差；

③ 地坪与扶手电梯、电梯门处的高差

7、机电

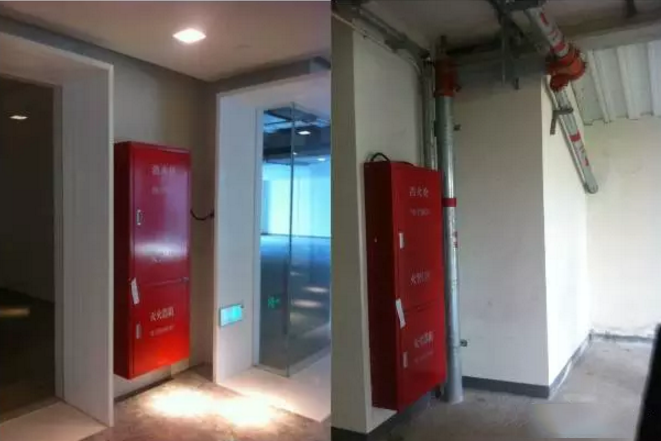

① 消火栓位置和配电箱位置

② 竖向管道位置，特别是在柱子周边

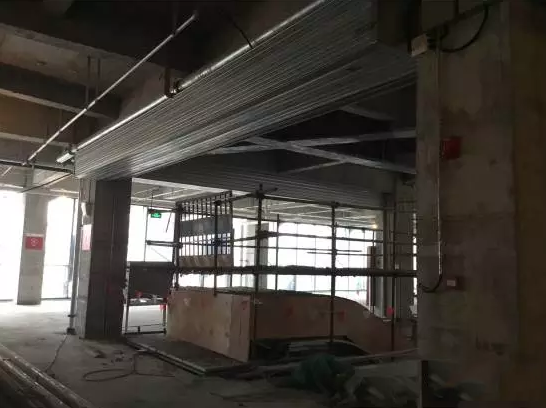

③ 消防卷帘位置及形式（垂直或侧向、双道或单道）、卷帘箱高度；
