帮你解决以下问题：

1、做的方案老和防火卷帘打架，怎么办？

2、不知道防火卷帘用在哪儿，怎么办？

3、盲目采用单轨帘，结果不能实施，为什么？

之前我们参加的一个地下商场施工项目，因为业主方要求整个地下室必须敞亮开阔，恢弘大气，所以，当时的设计方把防火分区边界内的防火分隔措施全部改为了防火卷帘，结果把蓝图送给消防局审核时，被要求整改，原因是防火卷帘的使用面积太大，严重违反了消防规定；最后，设计方根据消防局的意见，重新调整了防火阻隔的配置，并同时更改了平面和立面关系，造成了不必要的工作量增加。

了解防火阻隔措施的设置规定以及节点做法，对于室内设计师而言，除了能更合理的布置平方方案之外，更重要的是能避免一些后期不必要的平面方案更改，节约不必要的人力成本开支。

一：基础概念概述：

1、 之前谈到过，当建筑内部的室内空间面积大于国家规定的防火分区面积时，就要在室内进行防火分区的划分，而在防火分区和防火分区之间的分割措施就是所谓的防火阻隔措施；

咱们可以防火分区形象化的理解成“一个保险箱”，目的是防止保险箱里面的火焰串出来；如果把防火分区理解成保险箱的话，那么防火阻隔就是保险箱四周的箱壁，只不过这个箱壁可以是很多材质的而已。

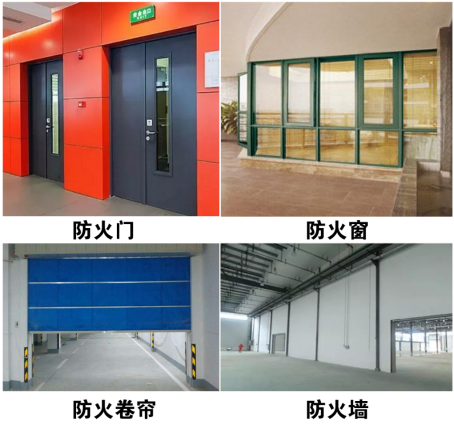

2、防火阻隔措施的最常见形式包括防火墙，防火门、防火窗以及防火卷帘。

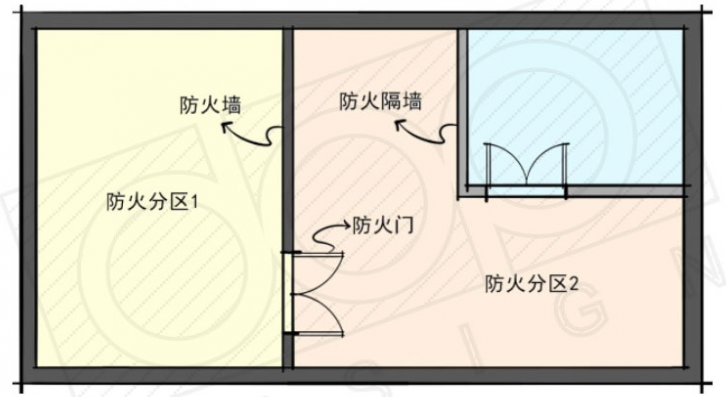

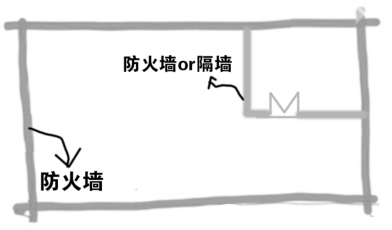

3、设计师需格外区分一点，防火墙和防火隔墙在规范上是两个很相似，但是又不太一样的概念；在设计过程中应该留意相关设计说明 。

防火墙↑

4、防火墙的定义为：防止火灾蔓延至相邻建筑或相邻水平防火分区，且耐火极限不低于3.0h的不燃性实墙；如：混凝土墙体。

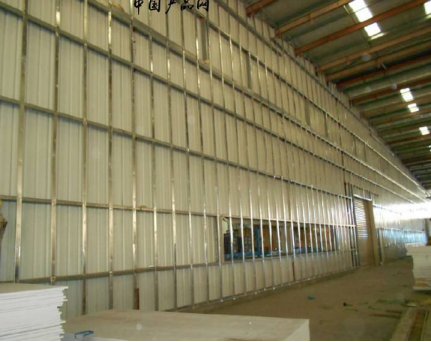

防火隔墙↑

6、防火隔墙的定义为：建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要求的不燃性墙体（通常不大于3.0h）。如防火石膏板隔墙。

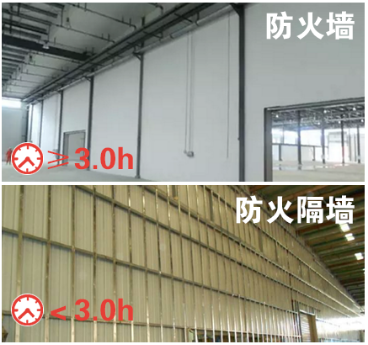

7、应该怎么区分它们呢？

简单来讲，防火墙实为防火隔墙的特例，它们都是为防止火灾蔓延而设置的，具体区别在于：

1、 防火墙是耐火极限≥3.0的不燃性墙体（如：混凝土墙，砖墙等）的不燃性墙体；防火隔墙也是不燃性墙体，但其耐火极限不低于设置部位的规定要求即可（多为＜3.0h，如：常用的有防火石膏板隔墙）

2、 防火墙不仅可作为建筑内的隔墙，还可做为建筑外墙，但防火隔墙只能作为内墙。

3、 防火墙用于建筑内时，是设置在两个防火分区之间，而防火隔墙是作为非防火分区的防火间隔墙使用。

防火墙可以说是防火阻隔措施中，最不容易出错、也是最保险的防火阻隔措施，在此就不做过多展开介绍了；这周的咱们重点介绍设计师最容易踩的两个坑，防火门和防火卷帘的设置规定、节点做法以及注意事项。

一：防火卷帘的概述：

1、 防火卷帘是指在一定时间内，连同框架能满足耐火稳定性和完整性要求的卷帘措施。主要作用是防止火势蔓延，起到阻隔火势的作用。

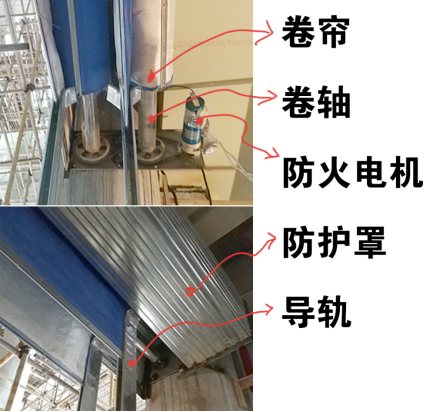

2、 它由帘板、卷帘、卷轴、电动机、导轨、支架、防护罩、防火电机和控制设备等部件组成，设计师做为了解即可。

3、 防火卷帘主要用于防火分区的边界部位，特别是当防火墙因使用或设计需要，要求开设较大开口，又无法设置防火门的防火分隔场景，如：敞开电梯厅、自动扶梯、宽大营业厅、建筑中庭等等区域。

4、 也就是说，防火卷帘是在防火墙、防火门和防火玻璃等防火阻隔措施，都不能或者不方便采用的情况下，强势补位的一个最佳“备胎”。

二，常见的防火卷帘：

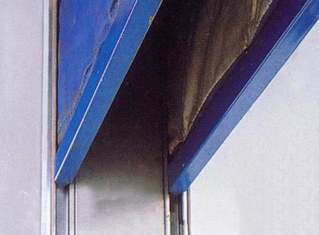

双轨双帘↑

1、 防火卷帘按照轨道数量可分为单轨单帘、双轨双帘，随着国家对于消防这一块的规定越来越严格，目前来说国内设计项目中都是使用双轨双帘的形式为主，特别是新建项目中，单轨单帘已经几乎不用了。

2、 防火卷帘按照材质及耐火等级可分为钢质、无机纤维复合(无纺布)、特级防火卷帘等种类。它们的区别如下：

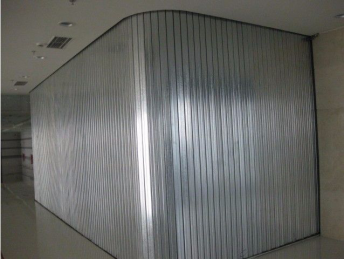

钢质防火侧向卷帘↑

钢质防火卷帘：指帘板、导轨、座板、门楣、箱体等主要构件全部是用钢质材料制作的防火卷帘，其耐火极限需≥2~3h。由于其升温快，不利于疏散等特点，目前国内项目中已经很少使用，（目前你能看到的钢质防火卷帘基本上都是很早以前完工的项目或者要求较低的项目）

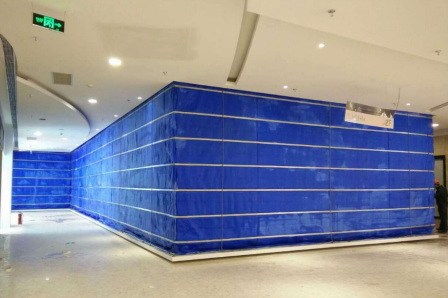

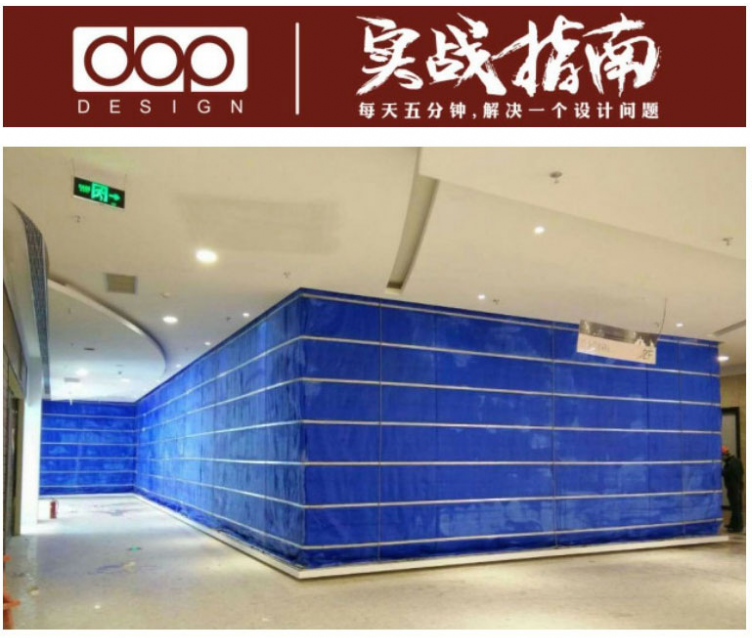

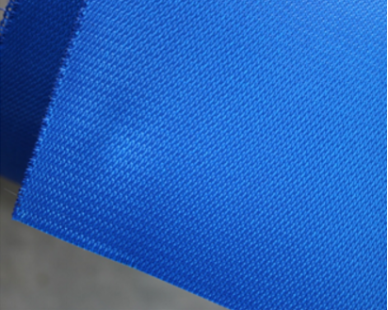

无纺布防火卷帘↑

无机纤维复合防火卷帘：指用无机纤维材料（无纺布）做帘面，用钢质材料做夹板、导轨、座板、门楣、箱体等主要构件的防火卷帘，耐火极限≥2~3h。被广泛运用于目前国内主流的中小型项目中。

特级防火卷帘：它与一般的卷帘门相比，就是在防火上要求有所提高，其他构件样式与材质几乎没有区别。特级防火卷帘的耐火极限要求≥3h。如果建筑物对消防要求较高建议使用该种防火卷帘。

它也是目前国内高端项目中使用最为广泛的防火卷帘。如高端写字楼、超市、商场、展览厅、地下车库、娱乐场所等

三，防火卷帘的工作形式：

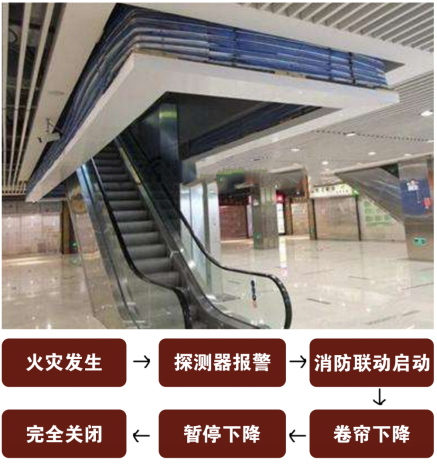

卷帘工作流程图↑

通常情况下，大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时，火灾探测器会向中央控制系统报警，消防中央控制系统收到报警后，会自动接通所在区域的防火卷帘门电源，使火灾区域的防火卷帘按一定的速度下降。当卷帘下降到离地约1.5米的位置时，则会暂时停止下降，以利于人员的疏散和撤离。停留一定时间后（可设置），再继续下降，直至完全关闭。

四，防火卷帘的设置规则：

文章一开篇提到，一个设计项目因为把墙体改为卷帘后，没有遵守相关规定设置，结果没通过消防；那么除了不能直接把所有防火墙改为防火卷帘以外，防火卷帘设置时，还有那些游戏规则呢？

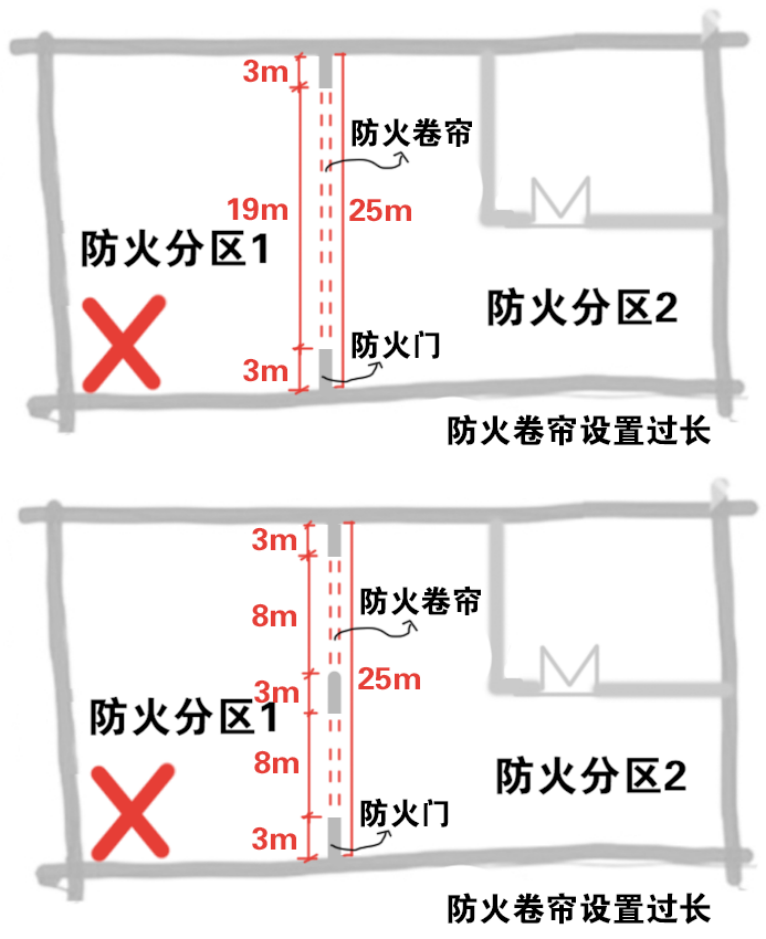

1、 防火卷帘的设置不能太长：当防火分隔措施≤30米时，防火卷帘不能大于10米。

2、 当防火阻隔＞30米，那么防火卷帘则不能大于20米，且不能超过防火阻隔措施的三分之一长度。也就是说，连续的防火卷帘最长只能做到20米。(非常重要，设计师需牢记)

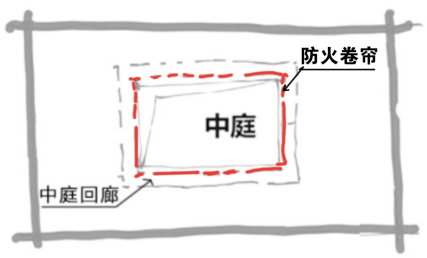

3、 特殊情况：以上提到的两条规定，对中庭不管用，（它和商场老大爷是一伙的，来搞事情）；中庭区域可以不受以上2条规定的限制，咱们可以直接用防火卷帘沿着中庭一圈把中庭区域围死，让它形成一个独立的防火分区。

4、 防火卷帘收起后，卷帘的底板离地不宜＜2200mm，这一点直接影响到咱们的设计标高，希望设计师引起重视。之前东晓做的一个酒店项目，就是因为卷帘底板标高离地＜2200mm，最后被打回返工重做，一个小区域的图都被改了一遍，血的教训。

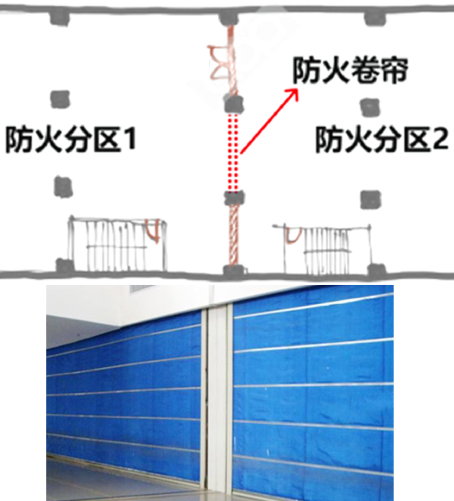

5、 通常情况下，防火卷帘都是和建筑图一起打包给咱们的，在建筑图平面图上，防火卷帘通常出现在柱子与柱子之间的分割处，并用虚线表示。

6、 切记，不要为了设计的细节美观效果，而去更改消防卷帘的长度以及轨道数量，除非你学会了上面的这些游戏规则。

通过本文的学习，你已经掌握了防火卷帘的基础概念和设置原则； 关于防火卷帘的构造做法、细部尺寸以及去现场指导施工时，应该关注些什么等等内容。咱们明天见。

今日练习：

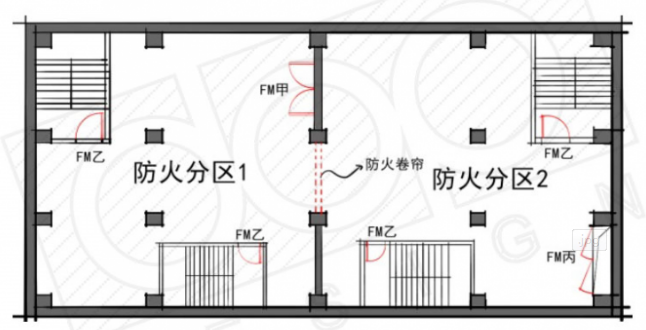

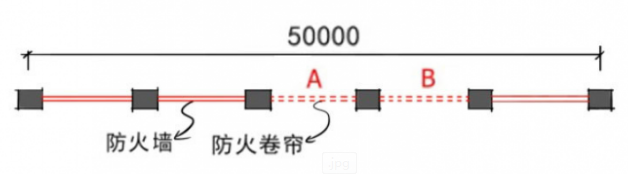

防火卷帘的种类与关键知识点咱们大概就聊到这里，咱们来实战一下：请你根据今天所讲内容，判断下图的防火卷帘是设置合理吗？为什么?

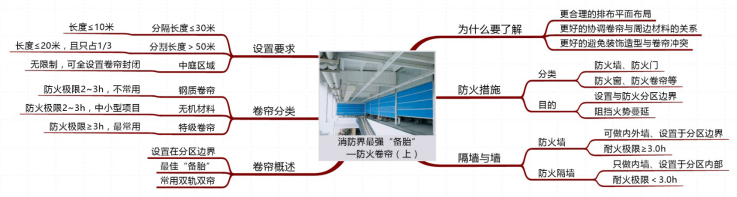

今日得到：

1、 介绍了常见防火阻隔措施的种类以及设计师容易混淆的几个点。

2、 系统的介绍了防火卷帘是什么，有什么用，怎么选用。

3、 重点诠释了设计师应该按照什么样的规范来更改防火卷帘设置。
