导读

今天的内容，我们接着【第3讲】的内容，正式进入暖通板块，一起了解室内设计师应该了解的那些暖通知识；整个暖通板块将分为4大部分，分别是空调系统、新风系统、末端风口系统、地暖系统。和结构体系一样，我们会站在室内设计师的角度，为你解析这些系统知识；相信看完后，会彻底的改变你对暖通知识的认知。

那么，废话不多说，我们这周会带你了解有关空调和新风的那些事儿，本文建立在【第3讲】的基础上，将系统性的为你解决下列问题：

1、拿到空调图纸，不知道该看什么内容，怎么办？

2、看到空调图上的那些专业符号就头晕，怎么办？

3、做为设计师，应该对空调专业了解多深？

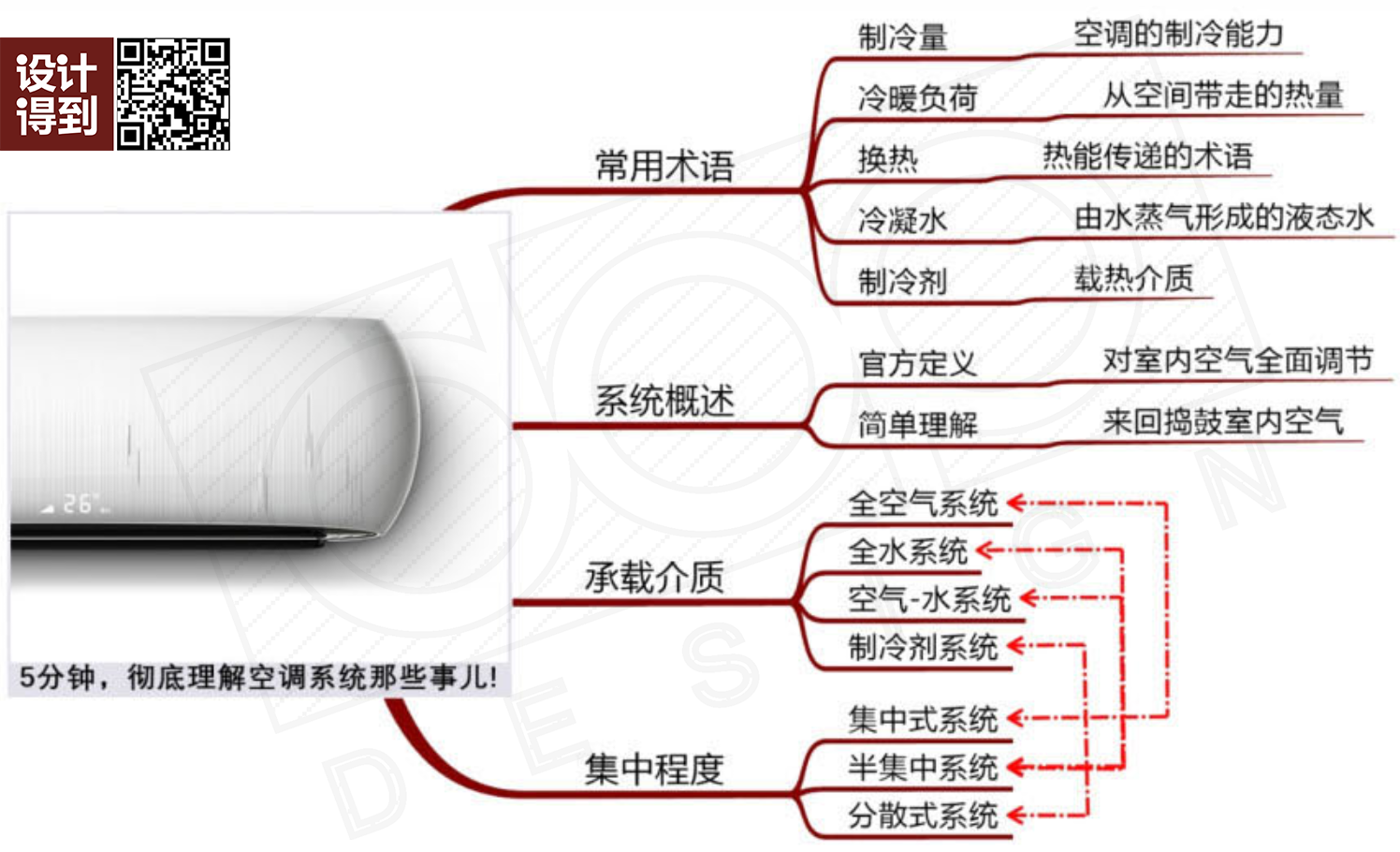

第3讲-空调基础知识回顾↑

1、还记得咱们专栏开篇的【第3讲】吗？它的重要知识点我们给你贴在了上面，你可以回忆一下，点击图片可跳回原文；

2、在【第3讲】中，我们很概念，很系统的讲到了关于整个空调系统的基本概念，从那一讲收到的反馈来看，有人恍然大悟，有人觉得太过理论，也有人觉得设计师没必要了解这么体系的空调知识。

3、不知道你怎么看，但是，从我个人的经验和积累的知识体系来看，我认为，做为室内设计师，知识量一定是需要“大而全”，那怎么做到大而全呢？

4、我认为，最起码的一点就是了解我们这个行业的相关配合专业的重要知识，因为这些重要知识很简单，而且，学会之后，对我们后期做设计时，会起到相当大的帮助；

但是，这里你需要注意一点，我们说到的是重要知识，并不是指专业知识，而是指能够指导我们设计的基础知识，这两个概念有什么区别？

5、就像在【第3讲】中我们提到“全空气系统”的重要特点是风管大，像大胖子；那么，根据这个知识点，我们就知道了，在以后设计天花时，若碰到纯空气系统的风管设备，我们就需要留意吊顶造型标高与风管的关系了。

若想的再进一步，碰到全空气系统，需要调整风口位置时，因为它的风管体量大，那么，我们的可调节范围就会大的多，而不会像“全水系统”这样，需要调整风口位置，就必须调整空调设备位置。

6、你看，很多人认为看似无用的理论知识，是不是就被应用在了真实的室内设计场景中，所以，我们专栏的相关专业板块，都是建立在我们应该了解的那些重要的与室内设计有关的知识上，而不是去计算空调的制冷量，制冷面积等暖通设计师应该了解的知识。

7、上面是我个人认为的设计师需要了解的暖通知识，下面，我们从正规工作界面划分的角度，来看看室内设计师到底应该了解多深入的暖通知识。

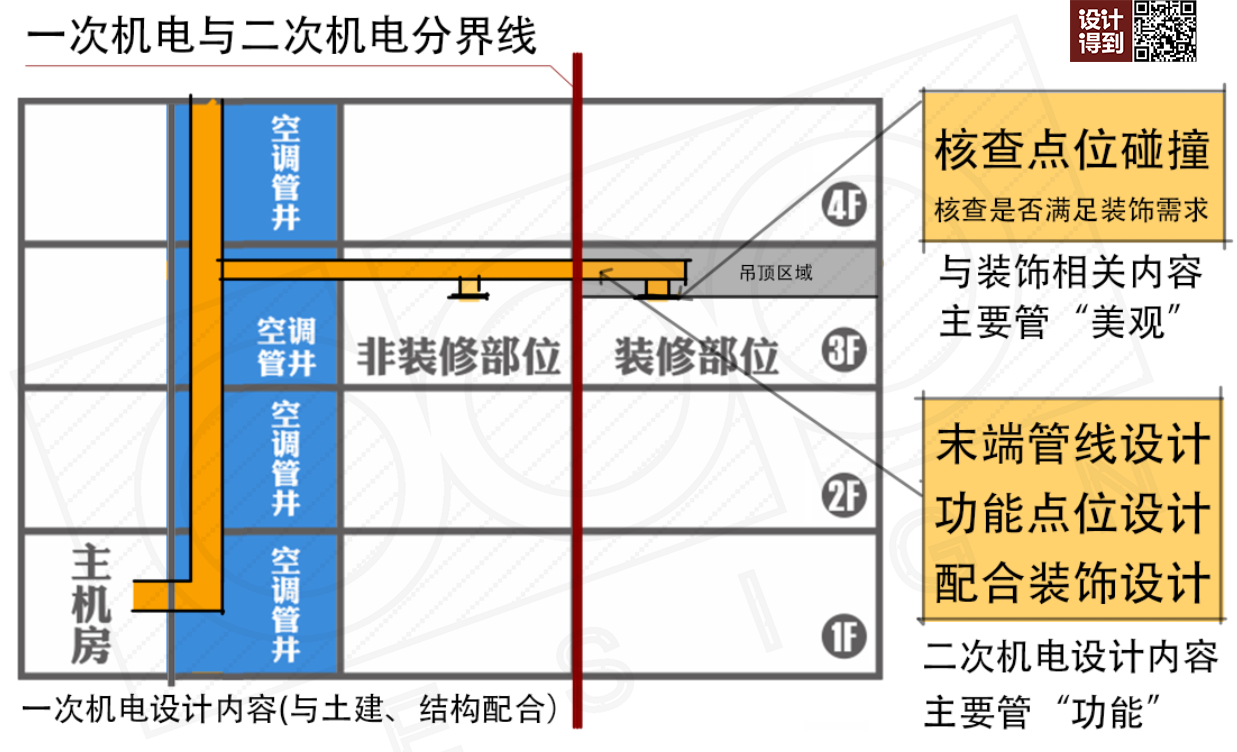

一次机电与二次机电概念划分图↑

8、上图为一次机电和二次机电的界面划分图，由图可知，做为装饰设计师，其实咱们并不需要了解太多暖通专业方面的知识。只需具备基础的识图能力和对空调系统有个初步认知；主要包括：了解各个系统的优点缺点，适用场合，明确每种空调系统常见的问题以及如何规避等等硬知识即可。

9、因为，当你具备这些能力后，对于后面的天花排布，点位调整，协调设计等等工作内容，就可以信手捏来，再也不怕被专业人士随便忽悠了。

10、还是那句话，“专业的人干专业的事，但是，做为设计师，我们必须了解会影响室内设计的相关专业的重要知识”。所以，下面建立在【第3讲】对空调系统的基本知识都了解的情况下，我们接着来看做为设计师，我们应该怎么看懂空调图纸。

Dop小贴士

1、一次机电指的是主要与土建单位配合的机电设计，二次机电指主要与室内装饰单位配合的机电设计。

2、为什么我认为设计师必须“大而全”，感兴趣的小伙伴可以“点击此处”查看另一篇文章，相信看完后，你会明白为什么你会选择《dop设计实战指南》来进行系统学习。

设计师为什么要了解空调图纸：

据我所示，大部分室内设计师对空调图纸都是一知半解，不知道怎么读，有什么用，该关注那些内容，甚至连空调图纸长什么样都不知道，感觉空调图与装饰设计关系不大，但是在设计项目过程中，经常碰到下面的情况，如果是你负责，你该怎么办？

↑ 风口已经到货，现场却预留的其他风口类型基层，怎么办？

↑ 按照装饰图的定位，开了检修口，结果用不了，怎么办？

↑ 蓝图都打完了，才发现标高与空调冲突，怎么办？

做为装饰设计师，了解空调方面的知识除了是更加系统的了解设计相关行业外，更多的还是方便自己接下来的工作开展，例如：对空调风口的定位及核实、对空调设备的标高核实，以及指导后期现场施工等等内容。所以，站在这个角度，我们来看看，设计师应该怎么看空调图。

空调图纸包含哪些内容，都有什么作用？

1、看图之前，明确一个概念，空调图纸的作用是1，表达空调设计方案。2，指导现场空调相关专业进行施工。根据使用空调系统的不同，它的图纸构成有细微的差别。

2、这里咱们重点来解析一下，应该怎么读识空调图纸、空调图纸与装饰图纸有什么样的关系，以及如何把空调图纸应用在装饰图中，应该注意哪些内容。

PS：为了方便你的深入理解与查看，下面挑一个使用频率最高的空气-水系统的客房图纸来进行解读。

3、首先，简单的了解下一套完整的空气-水系统图纸包含哪些内容：

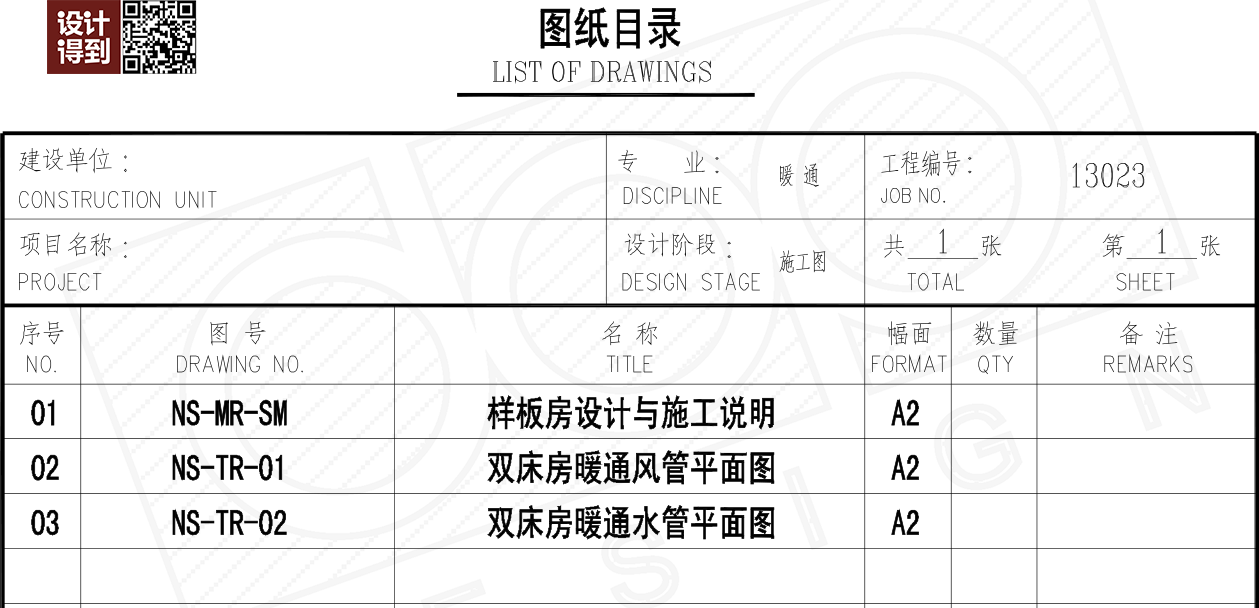

空调图纸目录↑

通过图纸目录，咱们可以知道，相比于水电图，消防图来说，空调图纸的数量还是比较少。连最复杂的空气-水系统系统，两张图纸也可以表达清楚了。因此可以看出，空调图纸读识其实并没有想象的那么难。

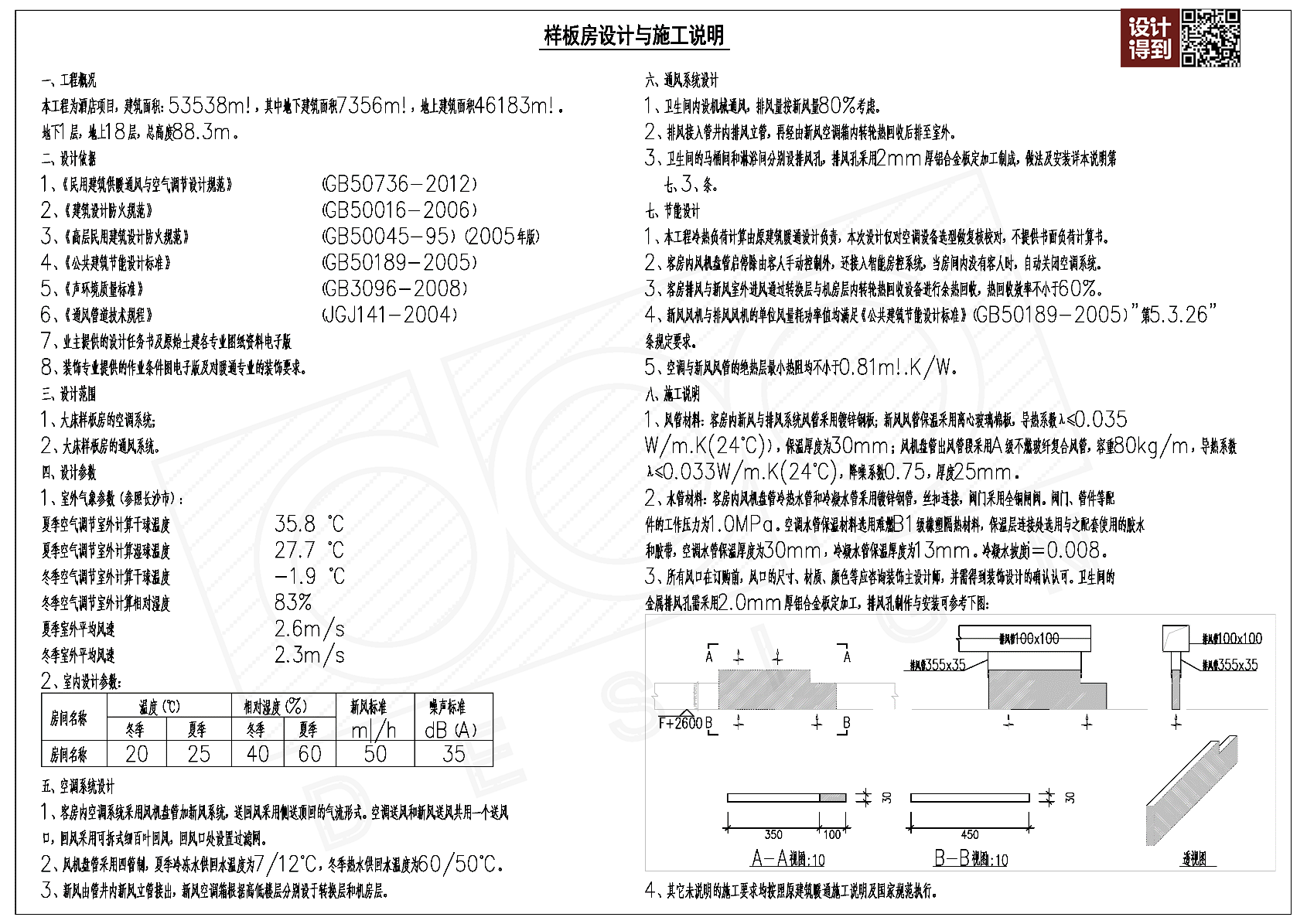

空调图纸设计说明↑

4、设计说明是任何图纸的排头兵，里面介绍了一些设计的基本要求与规范，是整套图纸设计的依据，但是里面的内容主要是暖通设计师需要解读的，做为装饰设计师，咱们大致了解有哪些内容板块即可，里面的内容，和我们没有太大的关系。

看图思路：

下面会给你看到空调专业图纸的实际案例，在这之前，你必须了解我们应该按照什么顺序看图，看空调图纸时，应该先找到暖通设备的位置，顺着风管追到各个风口的位置。这样读图的好处是：思路清晰，不管空间多大，风管多乱也不会遗漏风口和检修口的点位，方便后期叠图，排综合天花等等操作。

接下来，咱们站在室内设计师的角度来重点介绍空调风管平面图和空调水管平面图主要是用来做什么的。

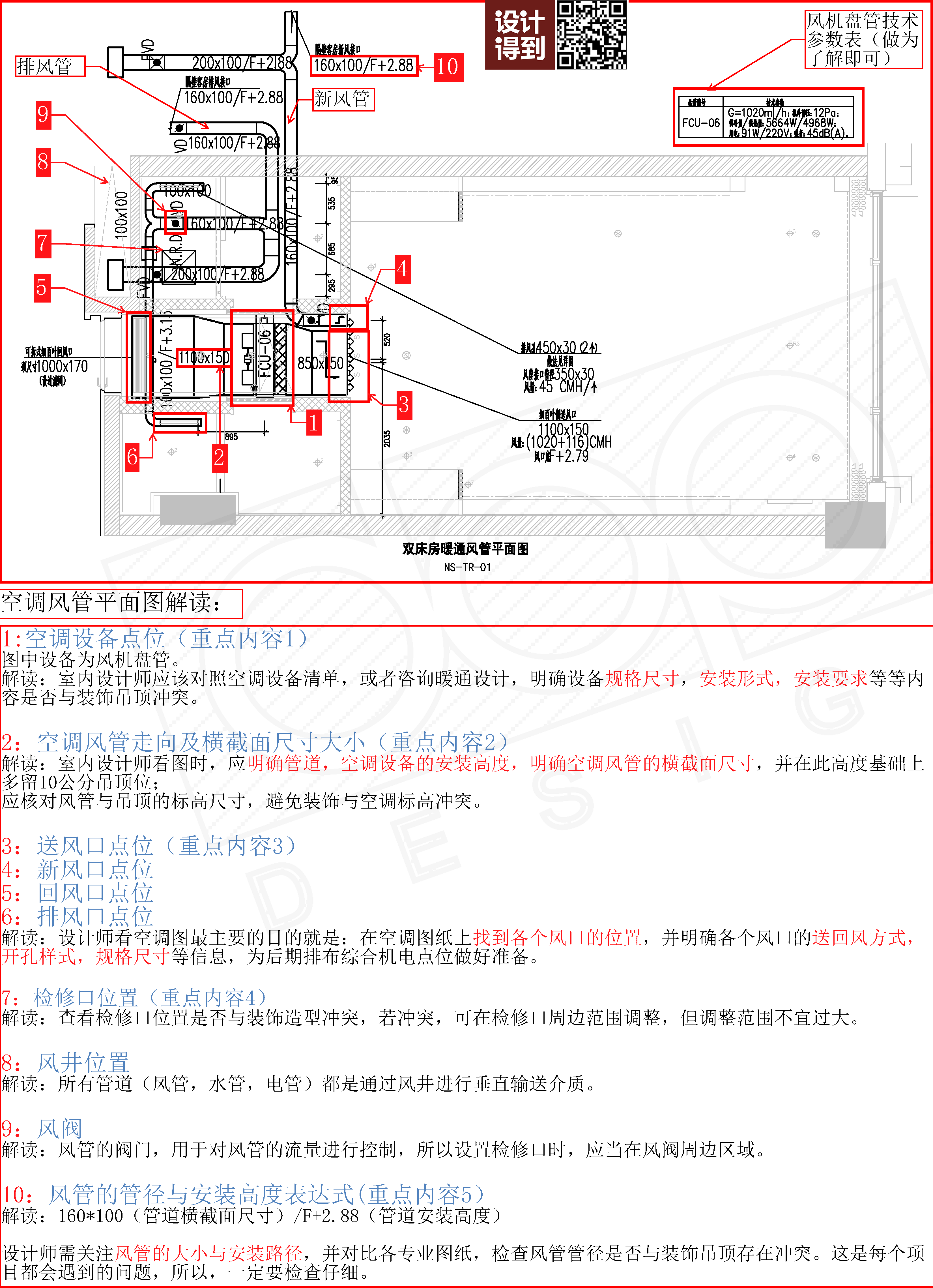

空调风管平面图：

1、空调风管平面图是表示空调风管与空调设备连接的图，里面包含了风管的规格尺寸，安装路径，送回风口的点位尺寸，安装形式，风口样式，检修口位置等等内容。如果说设计师只读一张暖通图纸的话，那么肯定就是读这一张。

具体解析如下：

(点击查看大图)

注意：空调平面图中标注的风管与水管的管径尺寸，是不包含保温层的净管道尺寸。

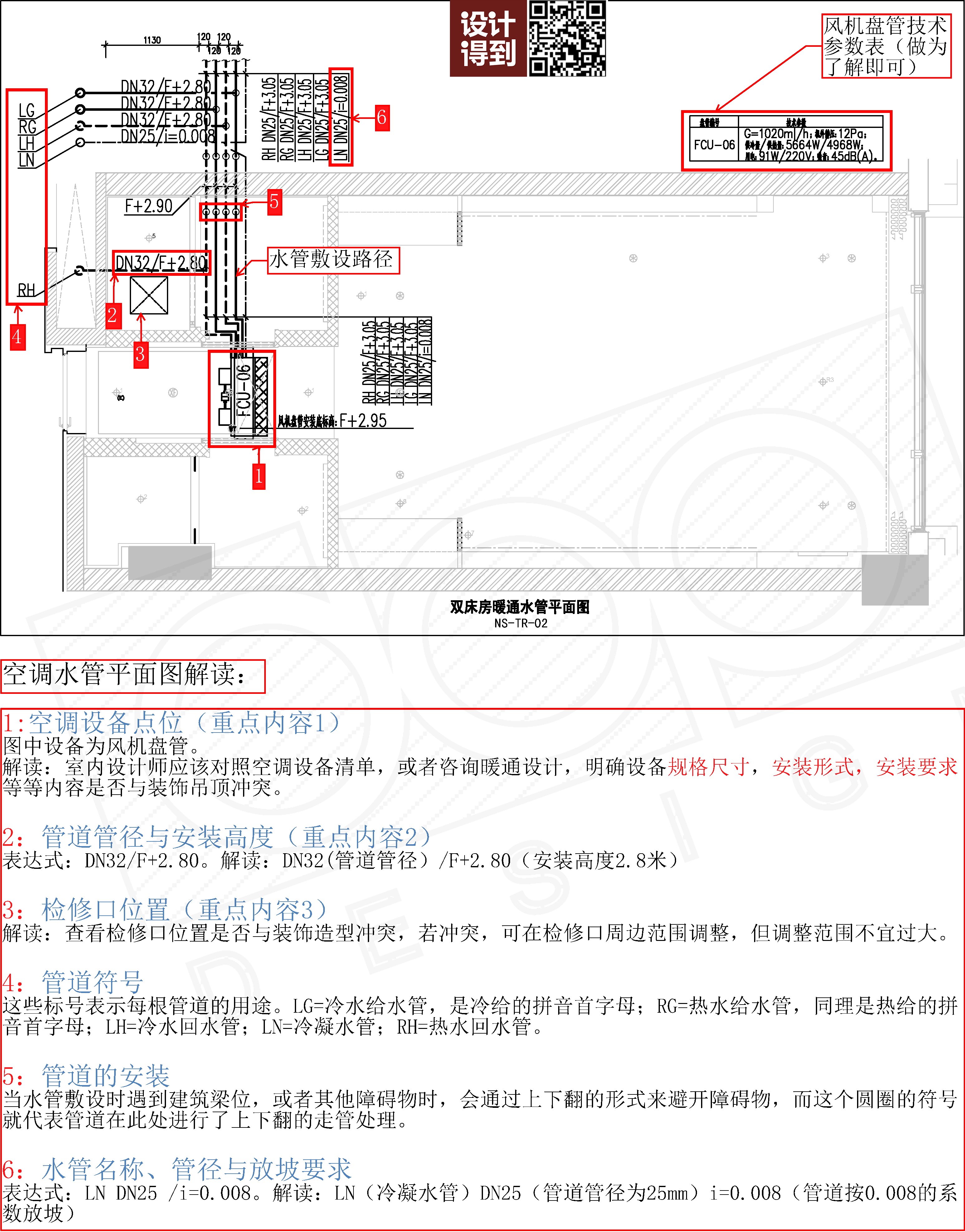

空调水管平面图：

2、之前咱们说过，空调系统又分为空气系统和水系统，这张空调水管平面图，就是空调水系统的配图，只会存在在空调水系统中；它的主要作用是表示水管与空调设备的连接。

具体解析如下：

 本期的内容，不管是对于行业新人还是老鸟来说，都应该是极具意义的一件事，我们系统性的解决3个设计问题：

1、很明确的指明了做为室内设计师，我们应该了解什么样的暖通知识，以及需要了解多深。

2、想要规避后期的风险及更好的开展设计工作，那么，学会读识空调图纸是每个设计师都应该具备的基础硬技能。

3、通过实战的酒店客房“空气水系统”的空调图纸，重点讲到了看图时，我们应该了解的那些知识。

对于大多数室内设计师来说，本期关于暖通的重要知识，可能消化起来有些难度，这很正常，学习新知本身就是痛苦的，但是，若你坚持内化完今天的内容后，相信你将变得更加强大。

为了方便你的理解和实践，我们把这套暖通图纸的CAD源文件提供给你，感兴趣的小伙伴可以下载学习，连接如下：

链接：https://pan.baidu.com/s/1ZwEfET4q24CL0l64kEIm5A 密码：szl2

Ps：若显示链接不存在等问题，多点几次就可以了，链接绝对没有问题。

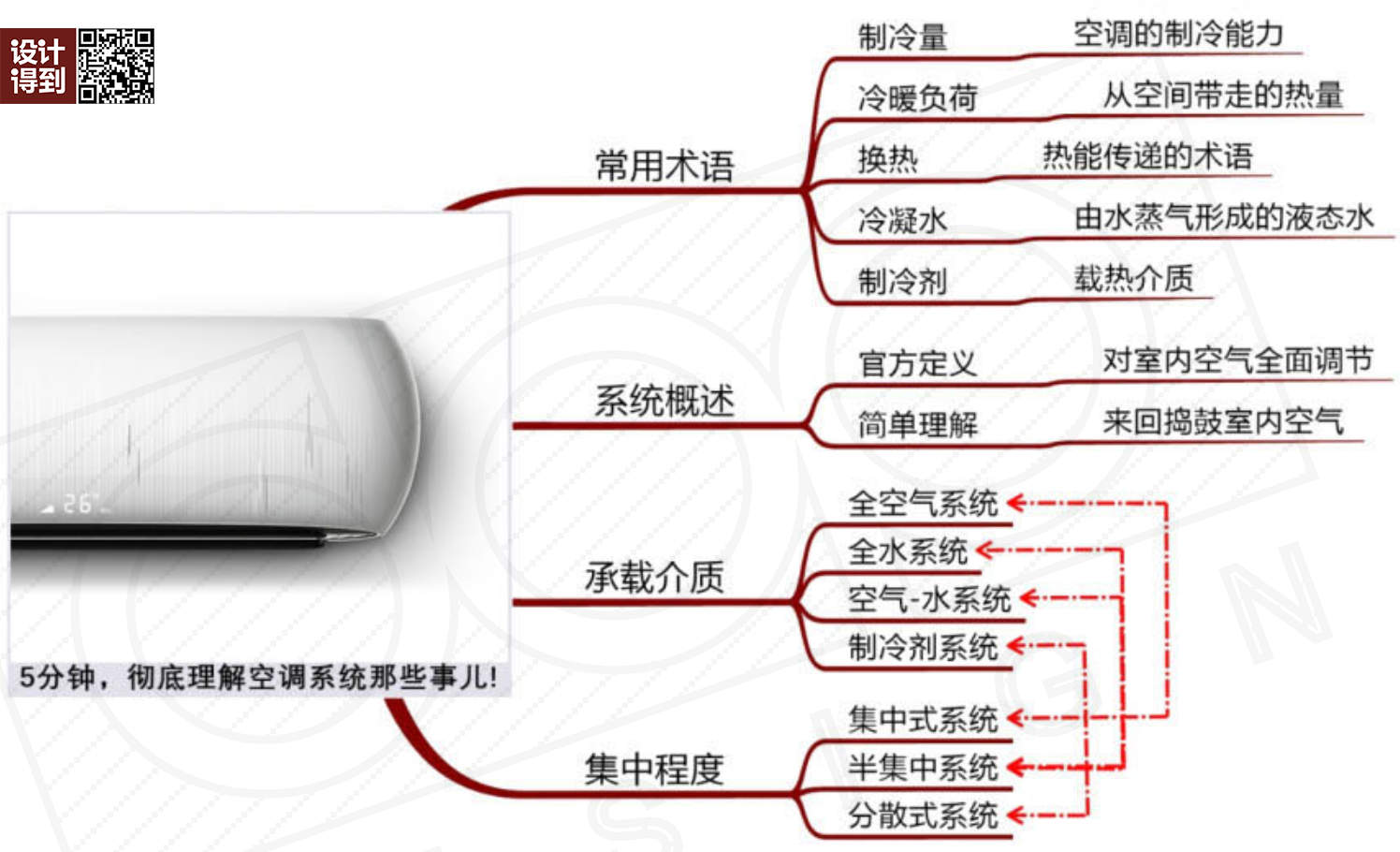

第3讲-空调基础知识回顾↑

今天的内容是建立【第3讲】的基础上开展的，在文中，我们也通过导图的形式，为你回顾了【第3讲】的内容，那么，关于空调系统的基础知识，给你印象最大的3个知识点是什么呢？空调的分类？各分类的特点？还是形象的比喻呢？

欢迎在本文留言区写下你的3点收获。对了，别忘了，你还有20次免费请朋友试读的权力，欢迎把今天的内容推送给你身边正在为看不懂空调图纸而烦恼的设计师朋友吧。
