给排水知识是设计师比较头疼的专业领域，原因在于给排水知识不像装饰知识一样，学完后就能给设计工作带来提升，但因为给排水在隐蔽工程中可谓占有举足轻重的地位，所以任何人都对给排水和防水非常重视。但无奈市面上几乎没有给室内设计师看的给排水知识，所以，导致绝大多数设计师朋友对给排水知识的了解都非常碎片，学完后用不上。

室内设计师应该知道哪些给排水知识并用于实战当中呢？带着这样的目的，《dop设计实战指南》延续相关专业知识板块的风格，将由大到小的为你构建起一个属于你的给排水基础知识框架，让你站在理解给排水知识全貌的基础上，学会去理解并应用这些专业知识解决实际问题。

整个板块约为10期左右的篇幅，将逐步讲到给排水系统框架、读识图、工艺流程、常见材料、设计问题、质量通病、防水与预防等等知识点。

本期是给排水知识的第4讲，主要想解决下列问题：

1、土建降板的处理有哪些方式？

2、为什么说到卫生间回填，你想到的都是陶粒？

3、高标准的卫生间回填处理是怎么样的？

现在你已经知道了建筑生活给排水的大致框架以及系统构成，再进入给排水构造读识图和施工落地之前，你还需要知道一个概念——“降板回填”。本期内容我们花点时间，来跟你系统的说说“回填”的那些门道。

一、为什么需要回填层？

降板回填，又被很多设计师称为“沉箱回填”，“卫生间回填”；上期内容我给你看了一个卫生间管道的封堵和地面铺贴的标准节点图，如下所示：

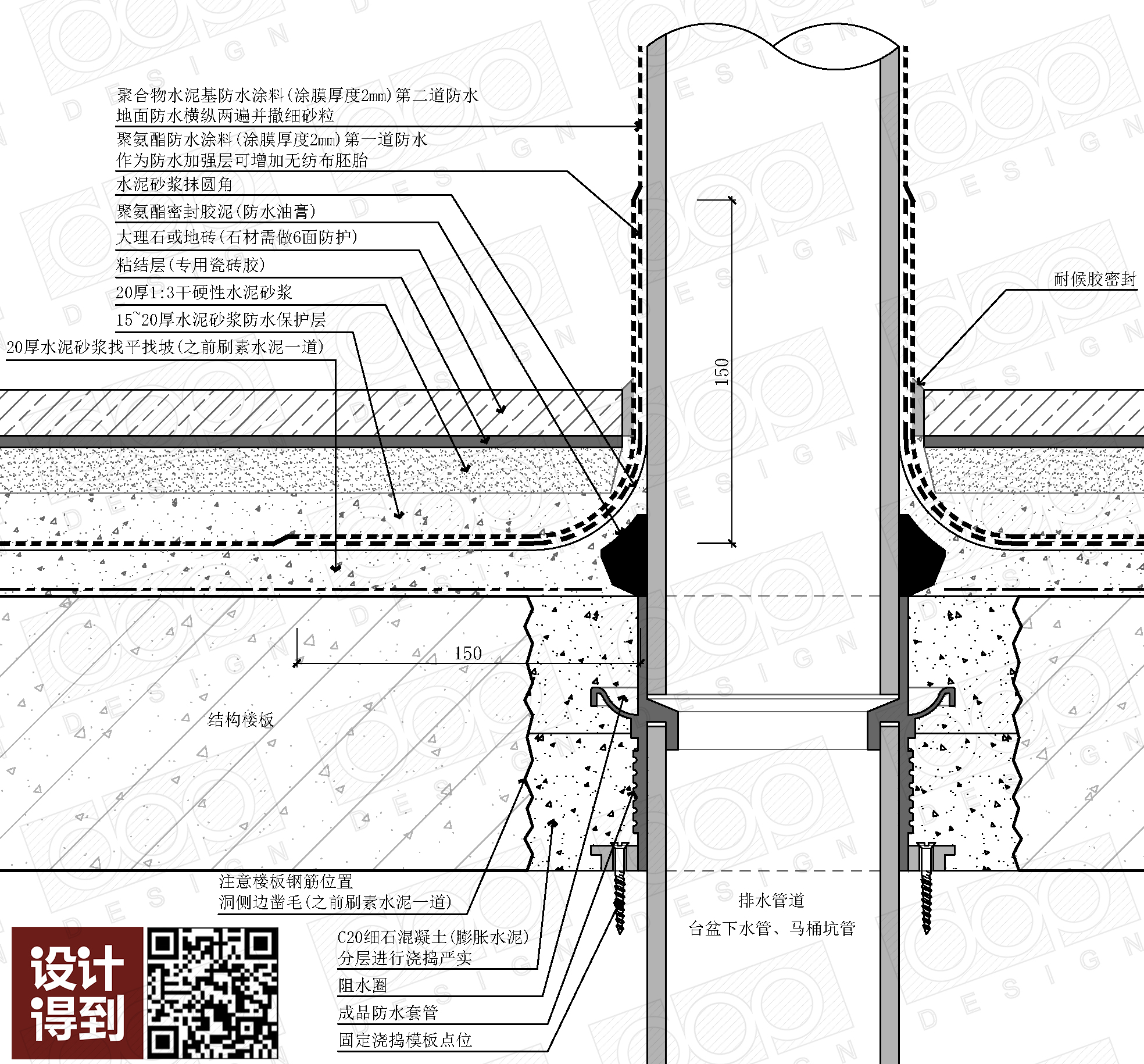

防水层与管道封堵的详细节点做法↑

建议你一定要记住这张节点图，从这张图中我们可以看出来，卫生间地面主要分为五大层，它们分别是防水层，防水保护层，回填层，粘接层和饰面层。防水层比较复杂，我们后面会有专门的专题来介绍，饰面层没有太多可以介绍的，粘接层和饰面层上期已经介绍过了，所以我们这一期重点聊回填层。

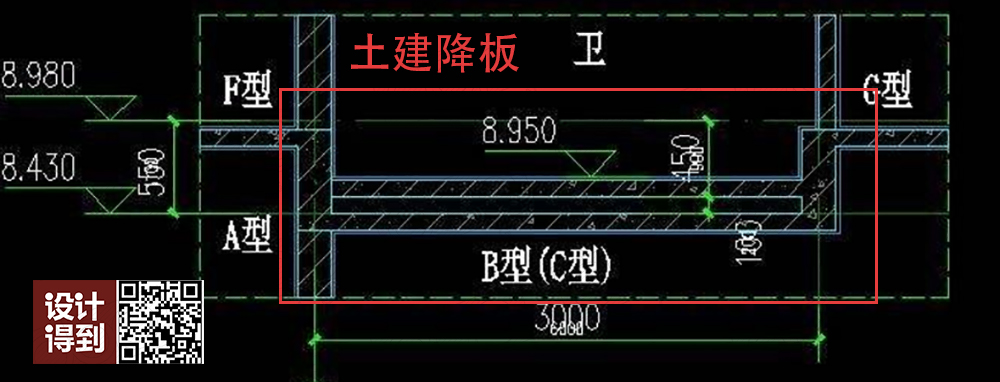

回填层：是指填充土建降板的主要填充层，我们所谓的降板回填就是在回填层做文章。因为只有土建存在降板，才有回填层这一说，如果没有降板，就不需要回填，直接在防水保护层上找平贴砖即可。

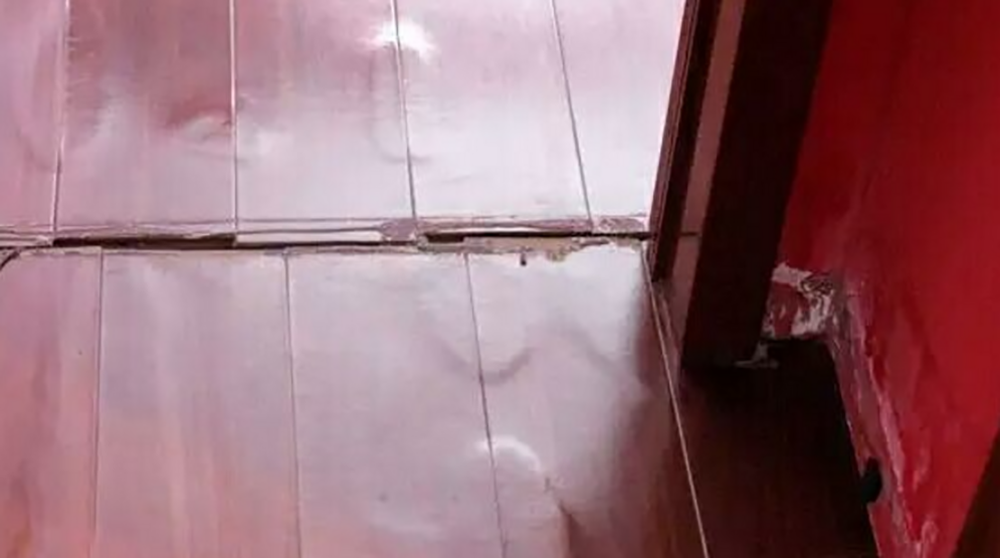

回填层的质量好坏直接决定了防水工艺和地面工艺时候妥当，后期是否会存在漏水隐患，而咱们平时看到的卫生间地面潮湿，溢水，过道墙面发霉等现象都离不开回填层做的不到位的因素。

所以，在了解后续的知识之前，我认为有必要跟你讲清楚回填层的知识要点，以便于你更好的理解后面的工艺和设计通病知识。

二、回填层应该如何做？

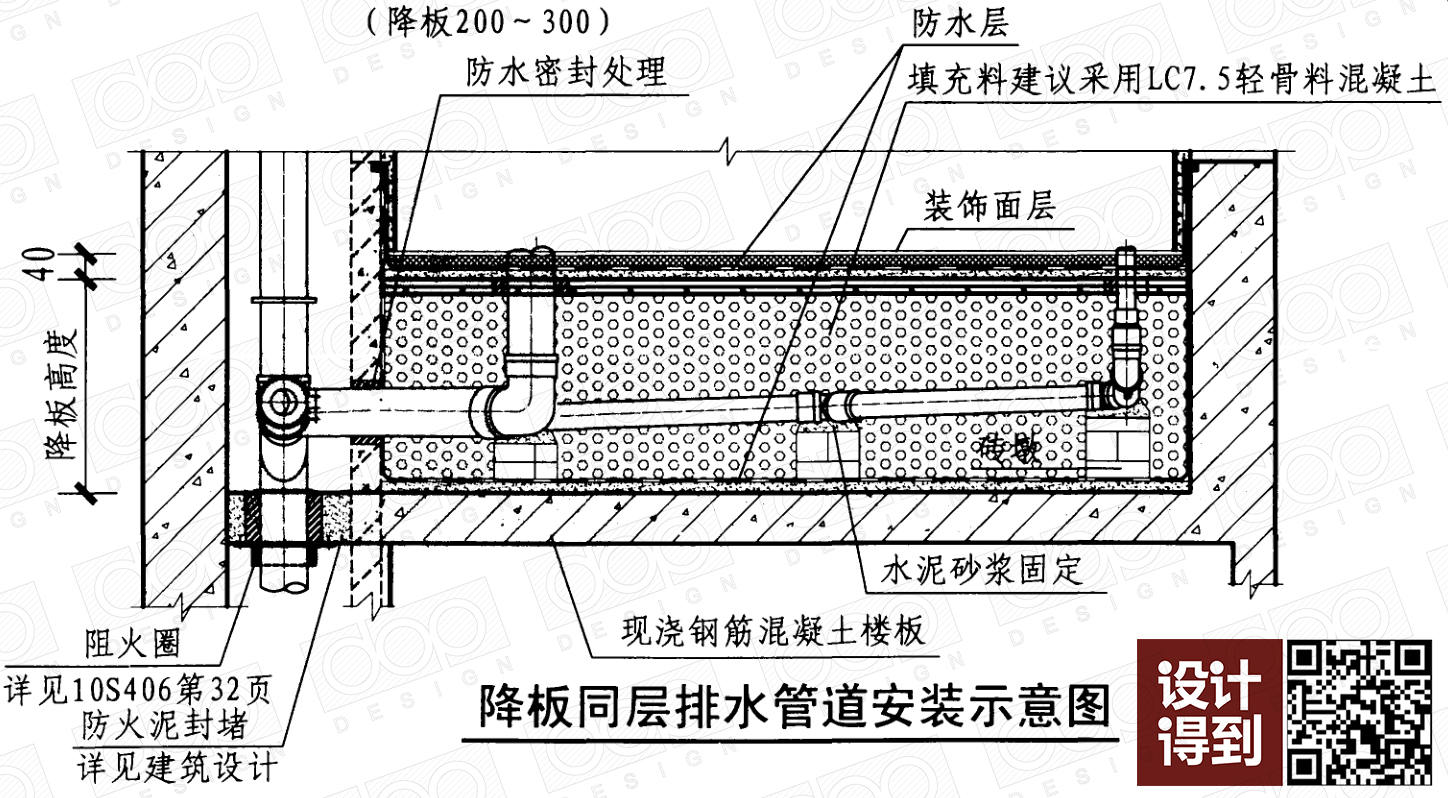

提到卫生间回填或者二次排水，你一定要知道，这些所有的概念做法，都是建立在同层排水的基础上的，也就是说，“在有土建降板的情况下，才会涉及到回填”；

而对土建降板的主流处理方式分为：材料回填和预制板架空，两大形式。咱们一个个的说；

1、材料回填：

顾名思义，通过陶粒，炉渣、发泡混凝土等等轻质保温材料对土建降板区进行回填处理。是目前最最最最主流的降板回填方式，设计师提到降板回填时，80%的人说的就是这种形式。

优势：

1、施工周期快；

2、成本相对较低；

3、工艺工序成熟；

劣势：

1，不确定性大：材料回填的质量把控，完全取决于回填材料的性能和现场工艺把控。根据回填材料类型不同，得到的效果也不同。同时，因为市面上材料品质参差不齐，设计师对回填标准工艺的不理解，导致采用这种方式回填的质量不确定性太大。

2，容易渗水：因为不同材料自身都有一定的含水率会自行吸水。若空间潮湿但无明水，水汽会顺着砖缝侵入降板空间，若二次排水效果不好甚至没有预留二次排水，则会导致地面渗水，使得空间湿气过重。 而绝大多数卫生间地面潮湿以及墙面发霉的重要原因就在这儿。

所以，小结一下，材料回填这种降板处理方式目前是国内最主流的方式，没有之一；其质量的好坏完全取决于材料自身的属性和对现场施工的把控。因此，这种方式根据不同的回填材料类型，适用于不同的室内空间。比如：陶粒更加适合小型空间，发泡混凝土更适合中大型空间。

2、预制板架空

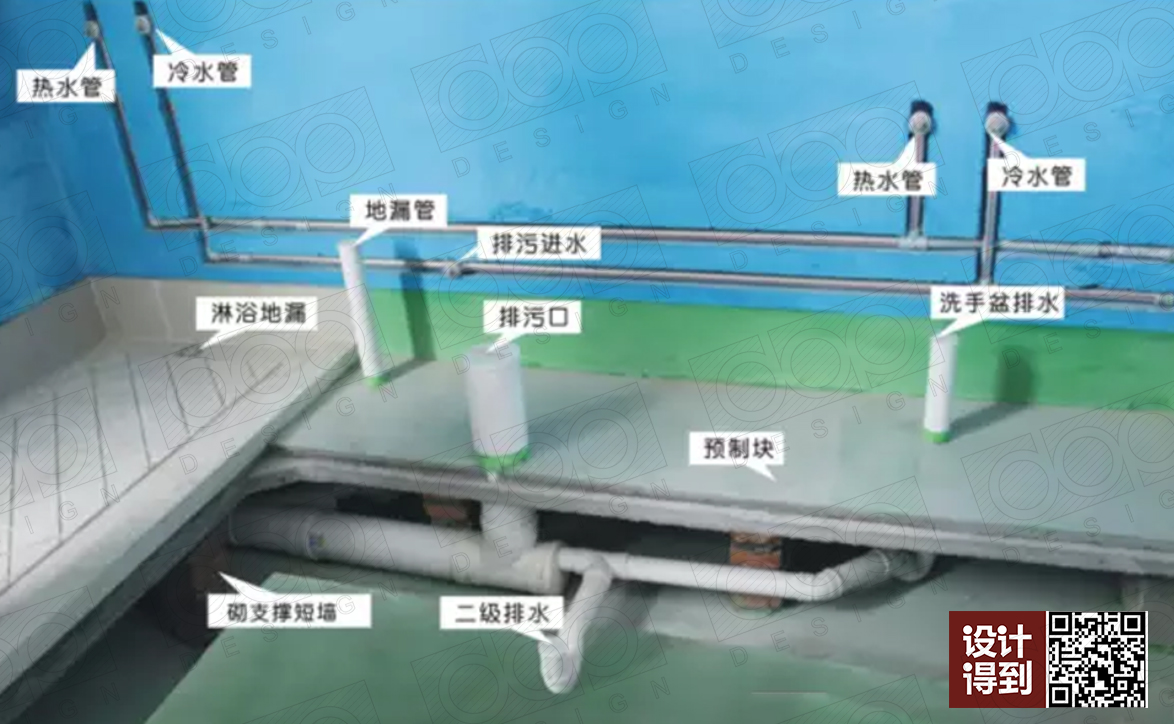

示意简图↑

预制板架空的这种方式是目前比较新颖的土建降板处理形式。时至当下，在特别潮湿的南方地域（如广东，海南等）已经被各大工程公司极力推荐了；

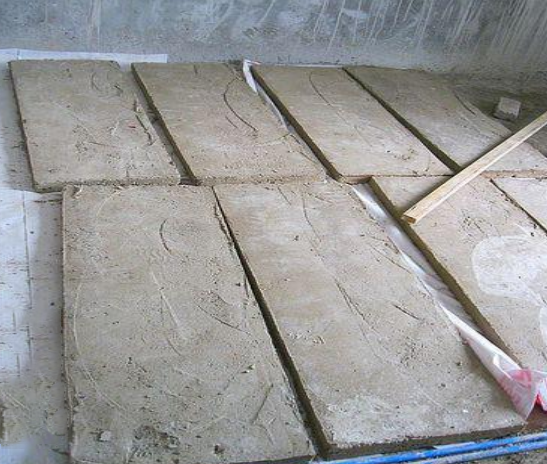

现场制作的水泥预制板↑

简单说来，预制板架空的做法就是在现场通过支撑构件（如水泥砖）把已经成品加工好的预制水泥板直接盖在降板上面，然后在这个盖板上进行找平，防水和贴饰面的处理。

简单理解起来就是通过预制板进行找平，预制板下面不填充任何轻质材料。就类似于做架空地板一个道理。

优势：

1、整体土建降板区域变轻，且不容易发生松动。

2、后期漏水维修方便，只需打开预制板，就可以直接观察管线情况，直接对渗漏位置修补，不用想材料回填一样，需要把所有东西挖出来才能检修。

3、排水效果较好，由于内部是空的，所有它的储水空间大，排水效果也更好。

劣势：

1、施工较慢，由于预制板一般都是现场制作，所以需要自然风干，导致整体卫生间工程节奏会变慢。

2、对工艺要求高，因为这种工艺做法比较新，所以很多施工方的工人师傅并不了解这种降板处理的工艺。如果工人师傅没有做过，而设计师按照这样的图纸给到工人师傅，并进行了技术交底；在执行过程中，也同样会存在因工艺要求较高而导致的质量问题。

小结一下，预制板架空这种降板处理方式目前是比较新颖也是在南方地区极力推动的一种方式，其优点在于体量轻，而且更加灵活。但是因为这种工艺做法在市面上还未大面积被使用，导致了解这种工艺的施工人员不多，所以现阶段主要用于南方几个比较潮湿地区的住宅装饰项目为主。但是，在未来，因为其特点和业主对防水的重视，我相信该方式会被越来越多的空间所采用。

一、回填的材料大解析：

前面说了，材料回填的方式的质量好坏完全取决于回填材料的好坏，那么，可用于回填的材料都有哪些呢？

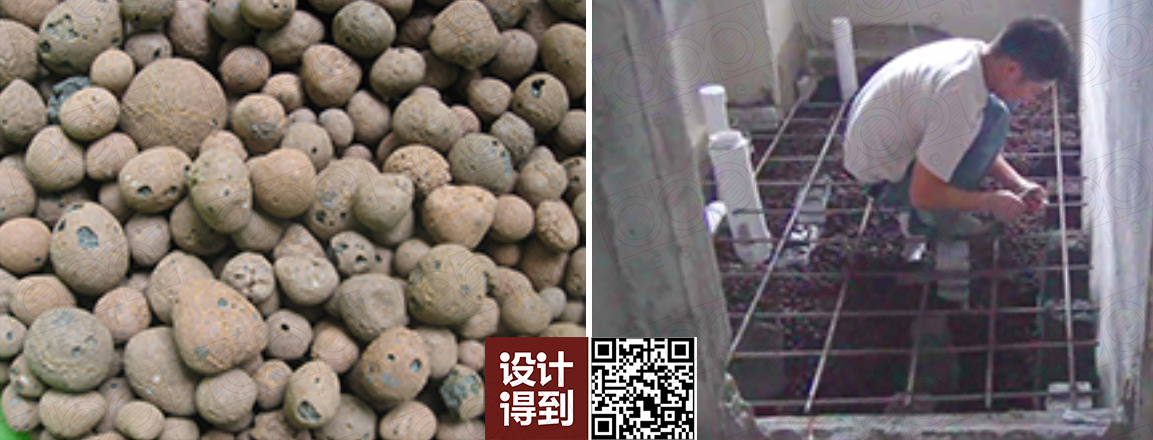

1、陶粒回填：

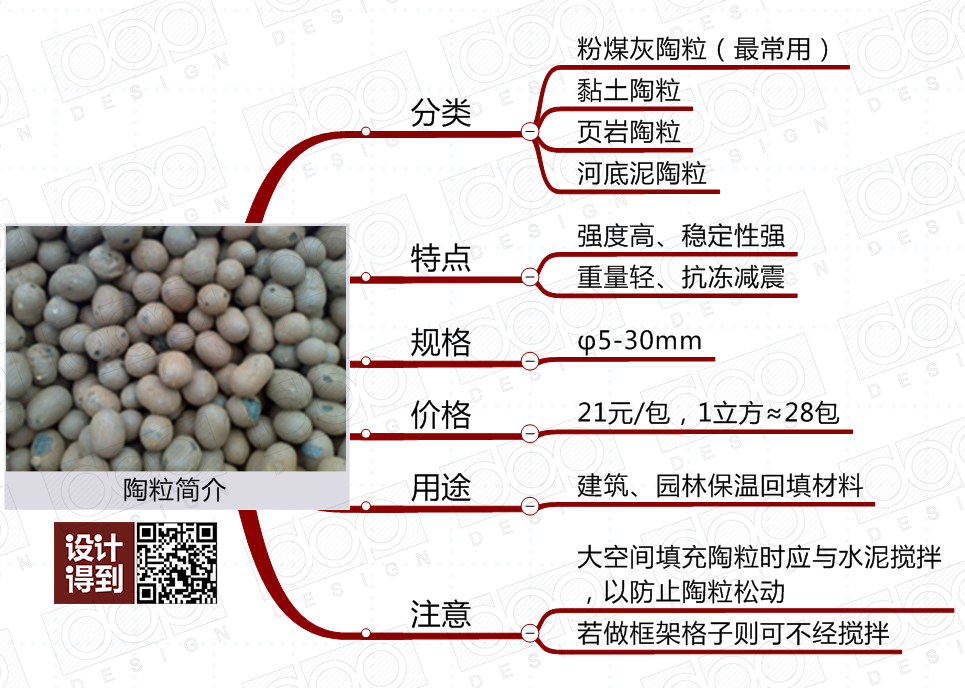

陶粒回填是目前国内最为流行的回填方式之一，其具体的简介如下所示：

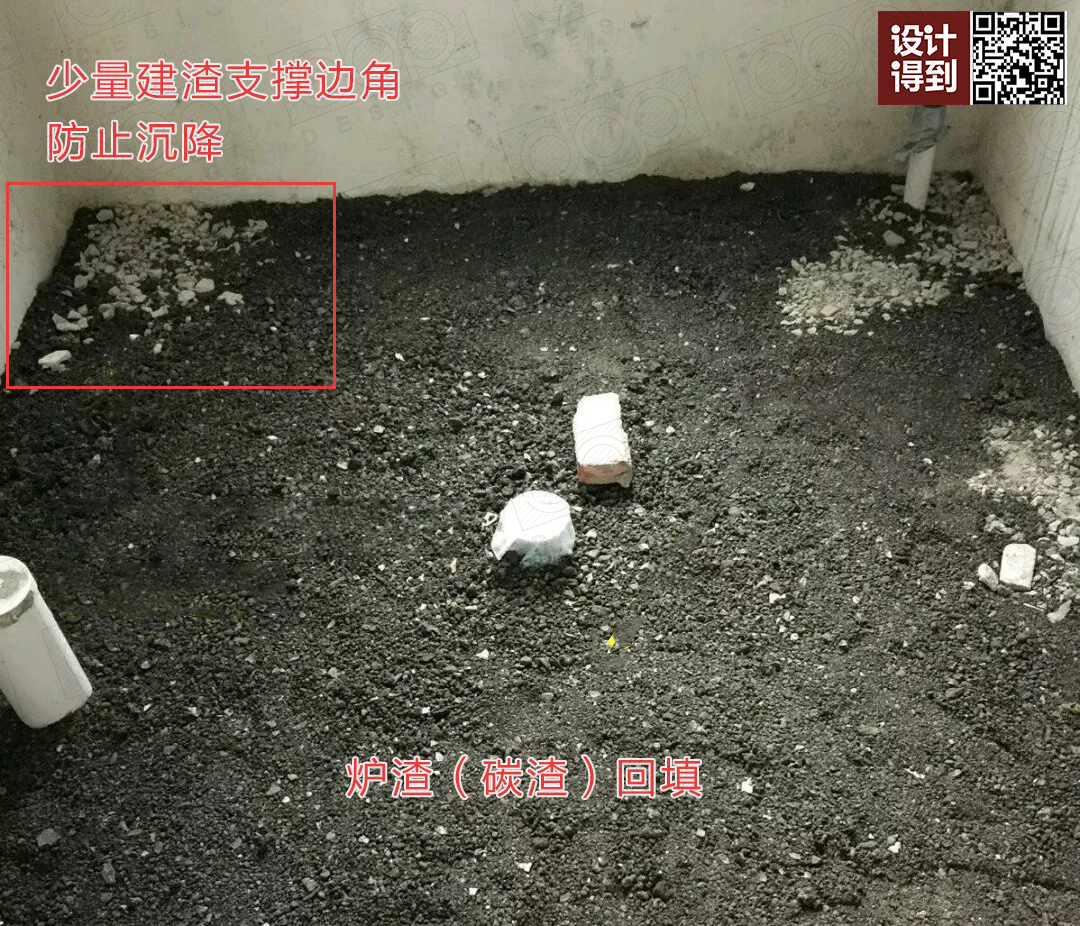

2、炉渣回填：

炉渣在很多地方又被称为碳渣，其含水量较好，能承受一定的压力，也是国内大多项目中最常见的回填材料之一。缺点是其氧化物对铁质的材质有一定的腐蚀作用。所以，在前几年在国内比较常见，但是近几年慢慢的被陶粒给替代掉了。

3、泡沫混凝土：

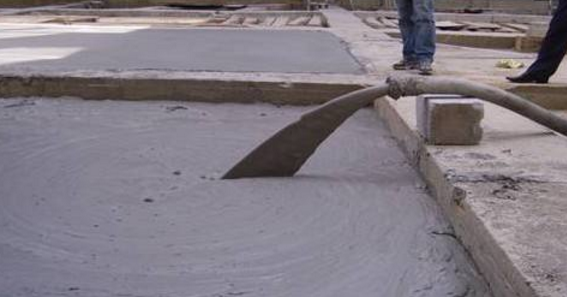

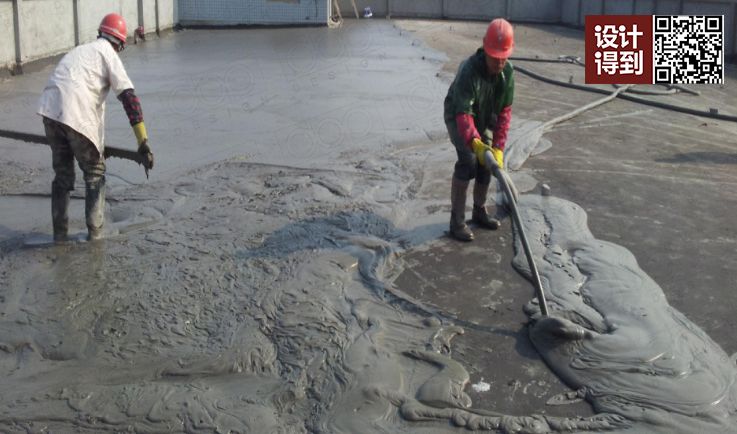

泡沫混凝土浇筑现场↑

泡沫混凝土是一种新型的被用于室内的回填材料，其做法是用机械方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到含硅质材料、钙质材料、水及各种外加剂等组成的料浆中，经混合搅拌、浇注成型、养护而成的一种多孔材料。近年来广泛用于装饰领域。

其特点主要有：

1、质量轻强度高、可减轻建筑物整体荷截；

2、保温隔热性能好 为普通混凝土的20-30倍；

3、隔音、耐火性能好；

4、抗水性能强、耐久性好；

5、施工方便快捷；一般是由专业的设备搅拌好材料后，直接往降板内灌。就像下图这样：

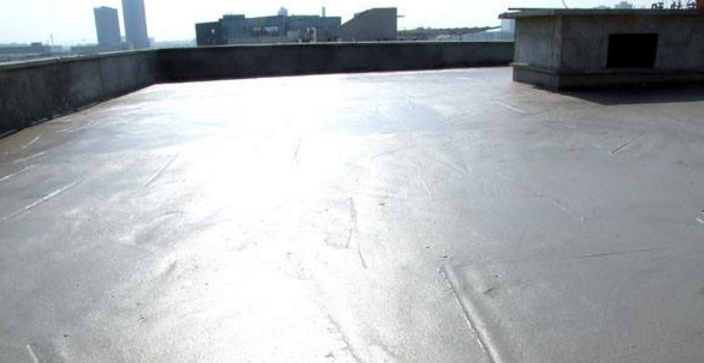

凝固后的效果↑

当然，泡沫混凝土不仅仅只是回填材料，也是一种新型的保温材料；现在已经逐渐代替挤塑板、保温棉、苯板等等传统保温材料，被广泛运用于室内保温，建筑外墙保温等等领域。

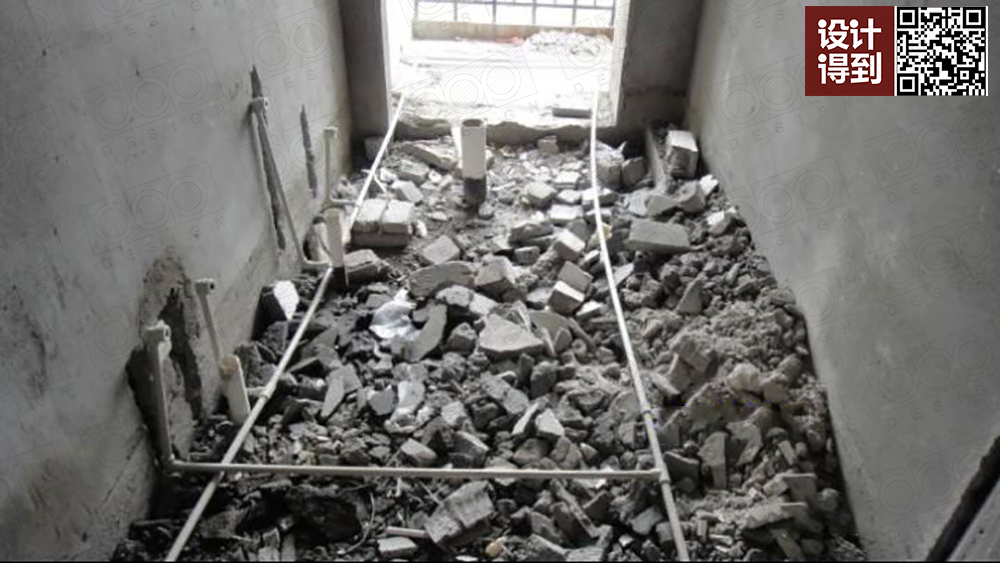

4、建筑垃圾：

上图一样的工地现场相信很多设计师朋友再熟悉不过了，在国内很多中小型设计项目中，之所以出现刚装修完没多久就漏水的情况，往往都是由于在回填时，选择了一些被拆掉的墙、装饰过程中产生的建筑垃圾对降板进行回填；回填后不仅因为建筑垃圾本身尖锐的棱角容易破坏防水层，还因为其自身的材料特点原本就不适合做为降板的回填材料。所以，后期导致漏水和溢水，因此，希望你看到这里后，要意识到专业做的危害，不要再像之前不重视这样的情况了。

小结一下，4种常见的回填材料中，发泡混凝土由于其成本的原因，面积越大单位成本越低，因此特别适用于中大型工装空间的土建降板回填；而在中小型空间中，选择陶粒回填是最理想的方式。至于炉渣和建筑垃圾，则可以不予考虑。

最后，了解完常见的回填方式和材料后，我们最后再来看两组工艺流程的图片以及把控要点，巩固下今天的知识：

二、材料回填的施工流程：

以主流的陶粒回填为主，我们通过三模建模的形式来模拟下真实的标准卫生间回填流程，供你做为标准参考。

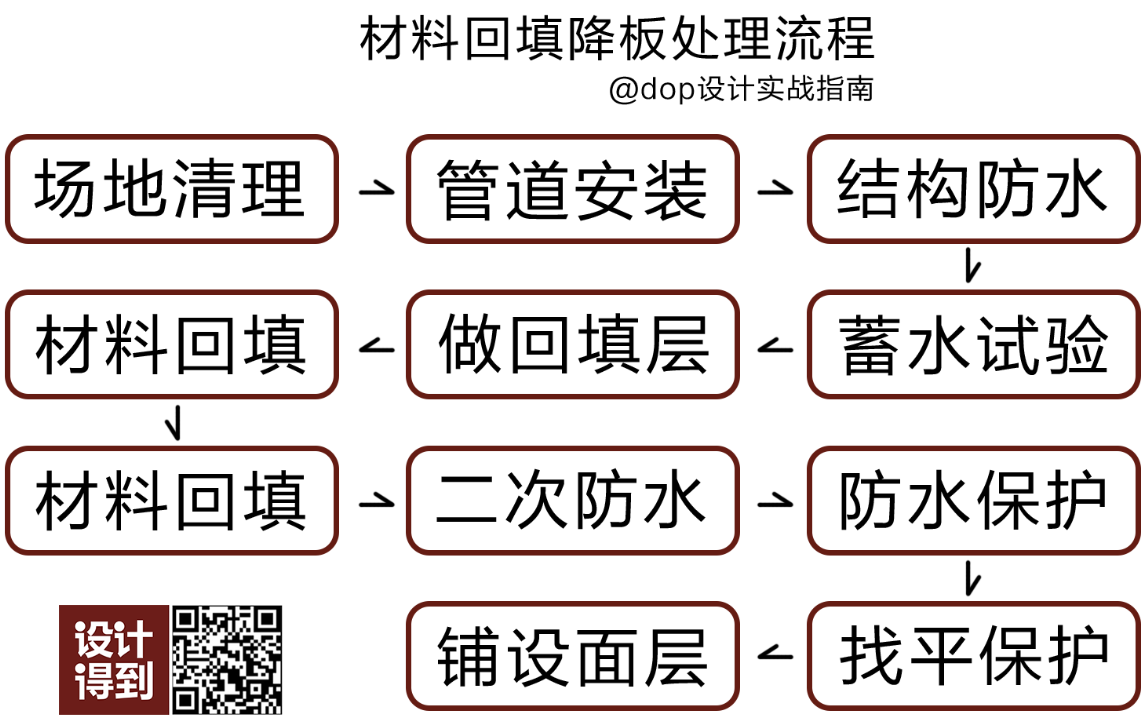

材料回填整体流程步骤图↑

步骤图解：

结构防水↑

在安装完排水管后，直接在混凝土结构上涂刷防水涂料，涂完后进行结构闭水实验，规范规定闭水深度不小于20mm，时间不少于24小时，以水位无明显下降极为合格。

PS：这里给到一个小窍门，通常在工装场合，因为场地过大所以无法明显的看出场地是否过大，因此检查是否漏水最简单的方式就是跑到楼下，看看管孔点位是否有明显漏水现象即可。

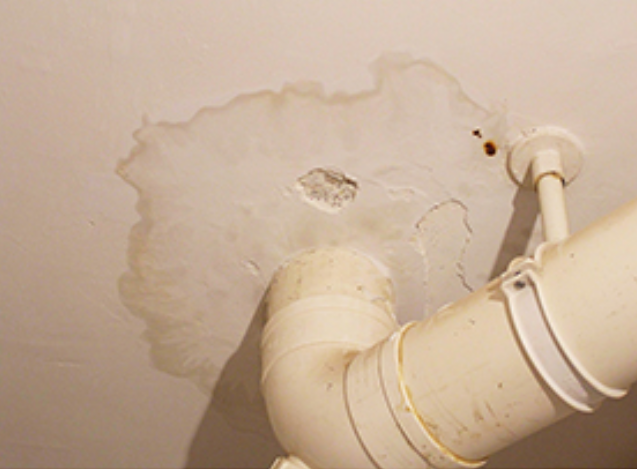

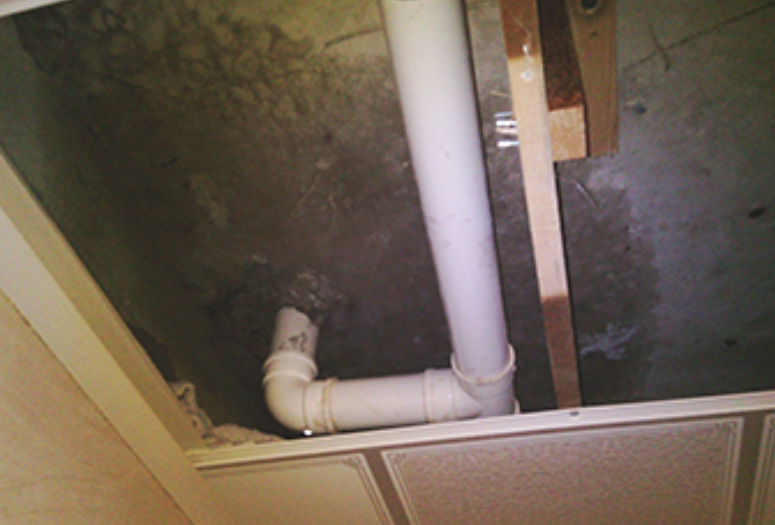

漏水的管道↑

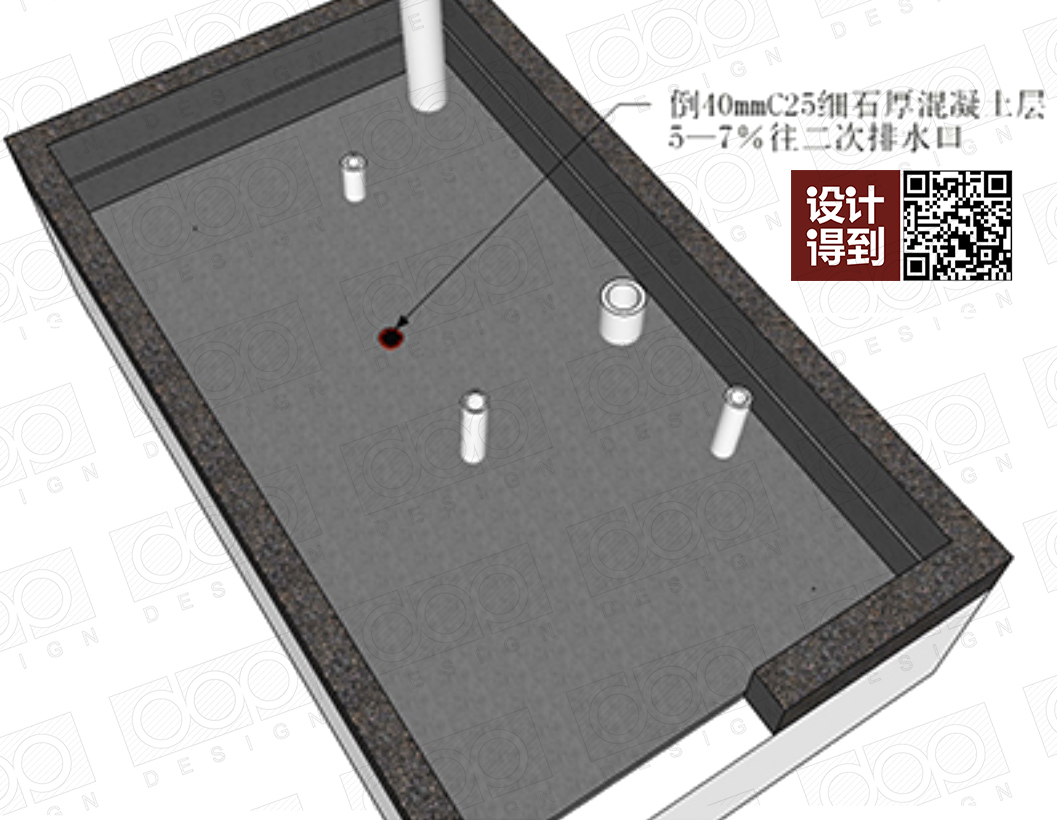

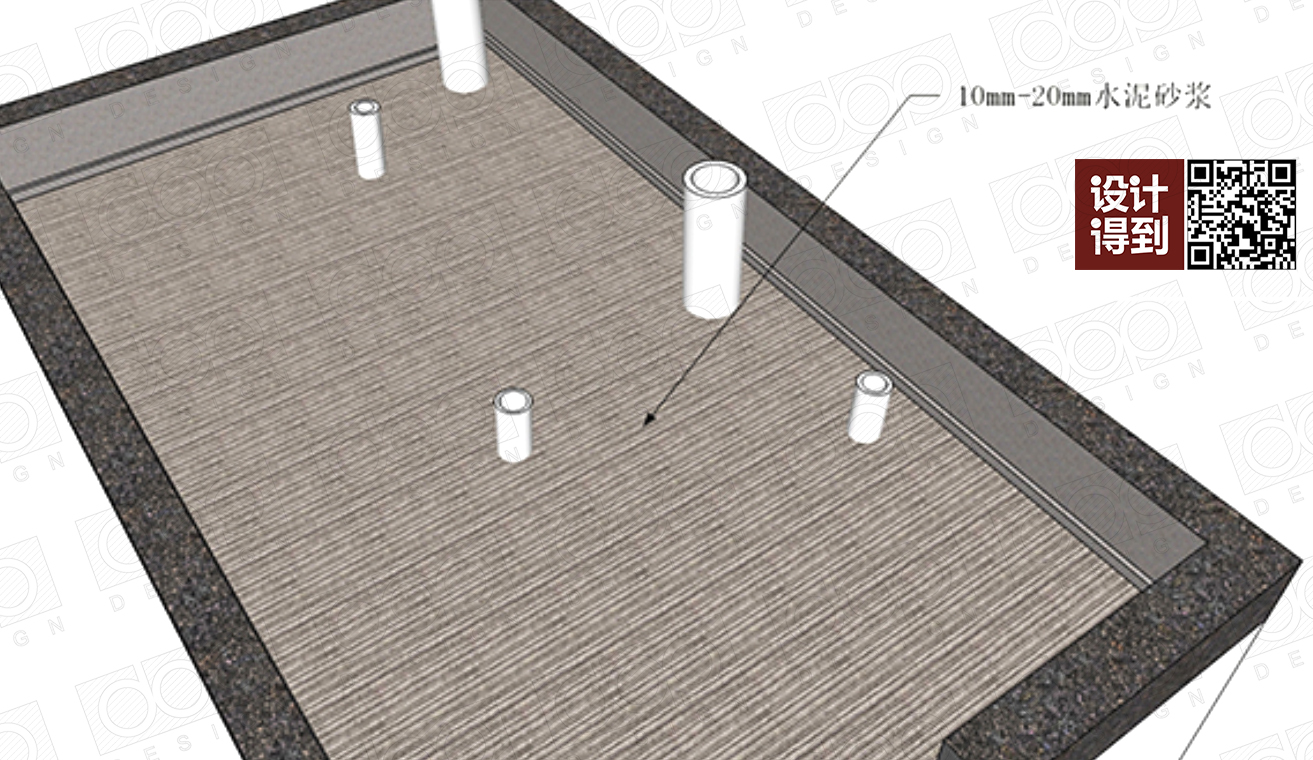

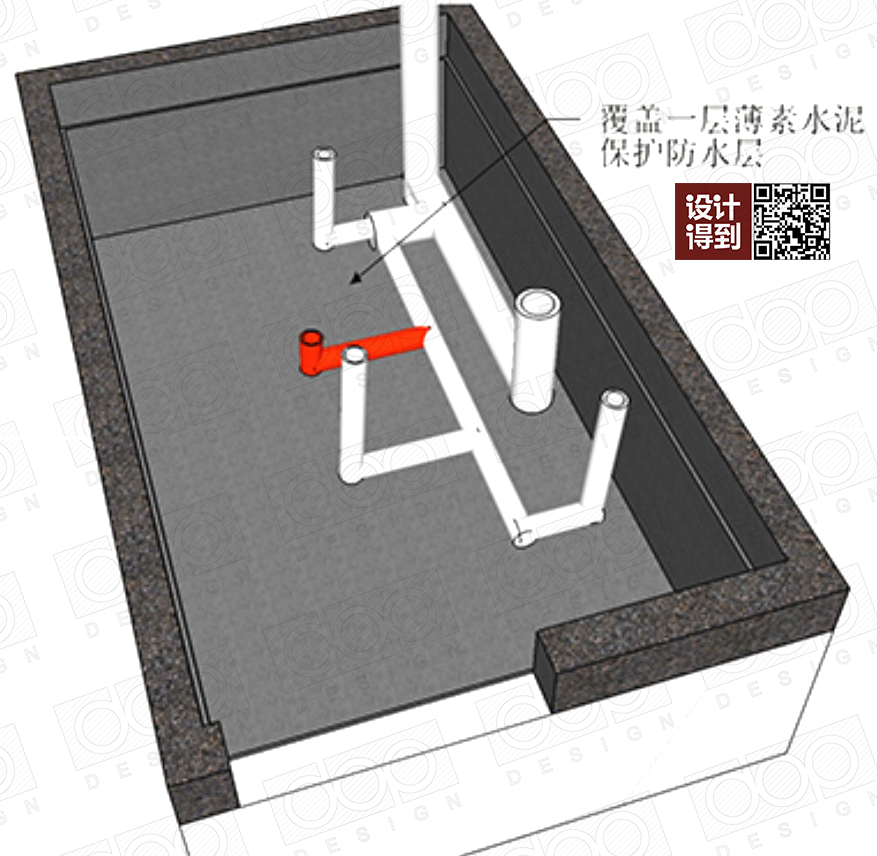

铺一层素水泥防水保护层↑

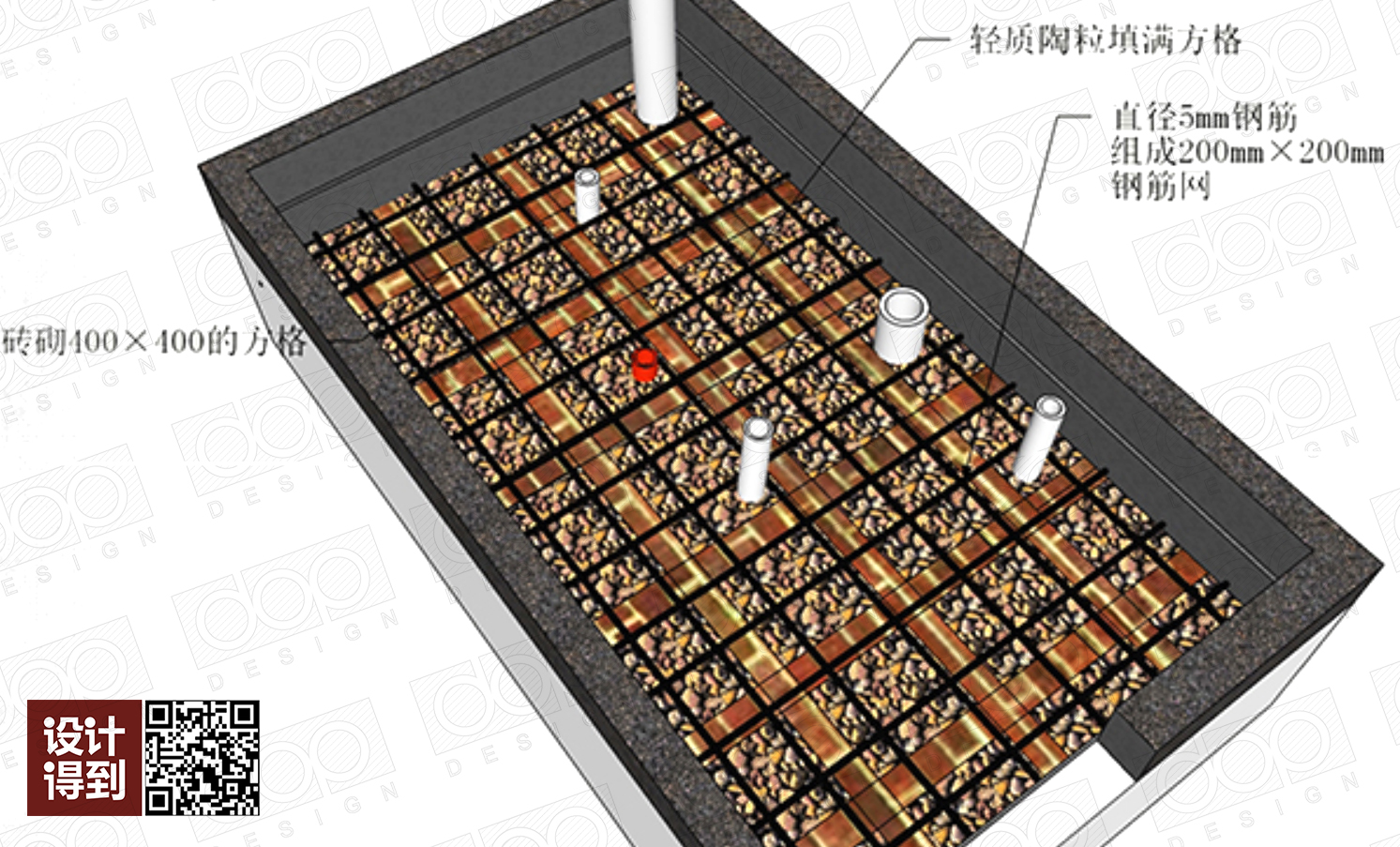

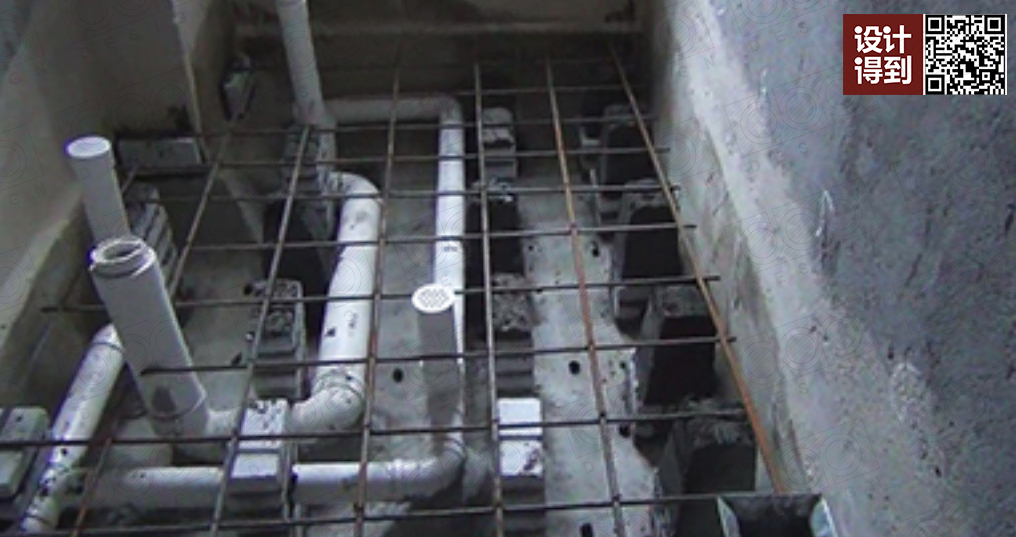

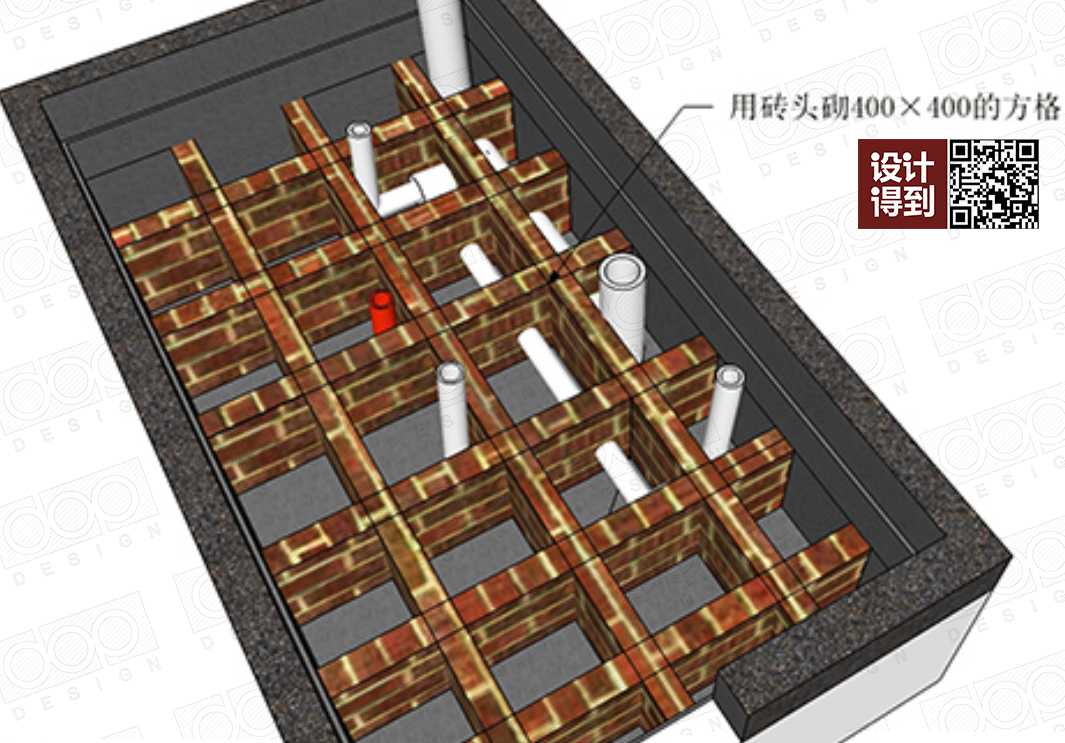

打格子受力，防止陶粒坍塌和位移↑

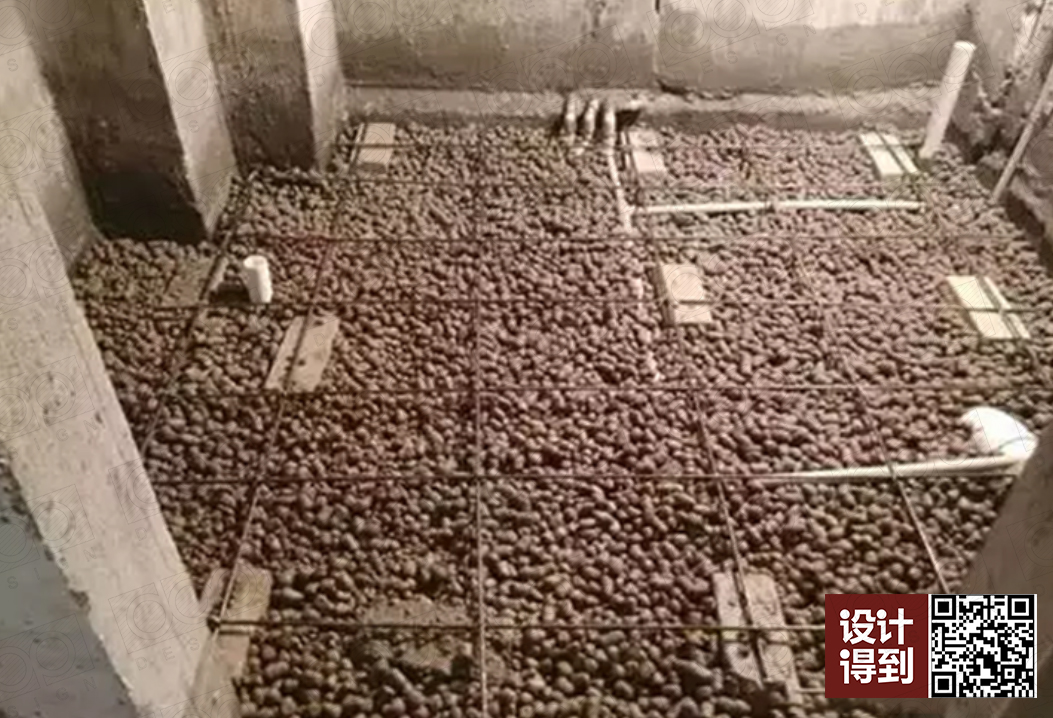

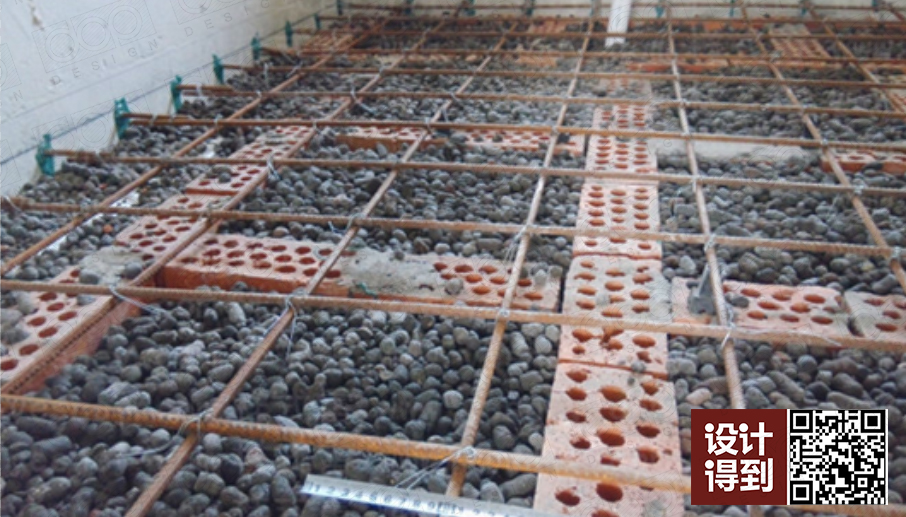

铺钢网，填陶粒↑

陶粒回填现场↑

找平层铺贴，并往二次地漏方向找坡，坡度不宜小于2%。

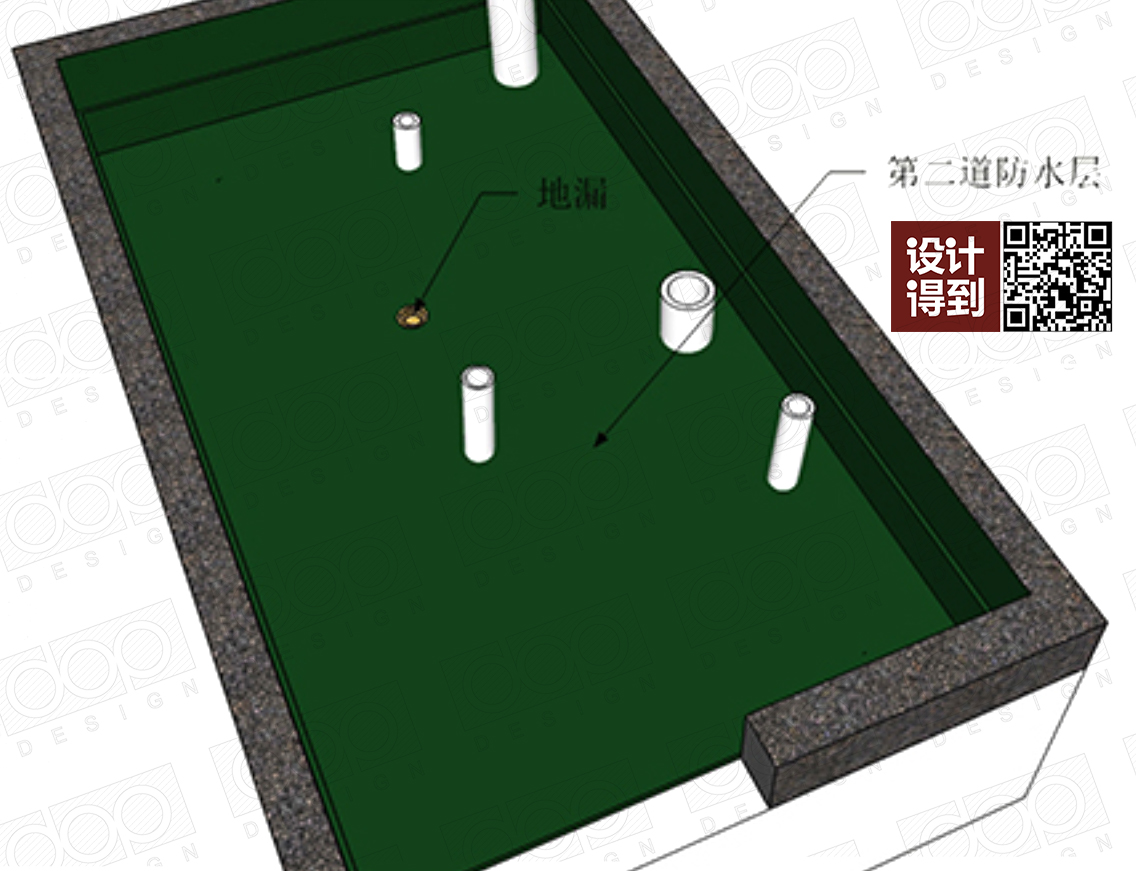

涂刷第二遍防水↑

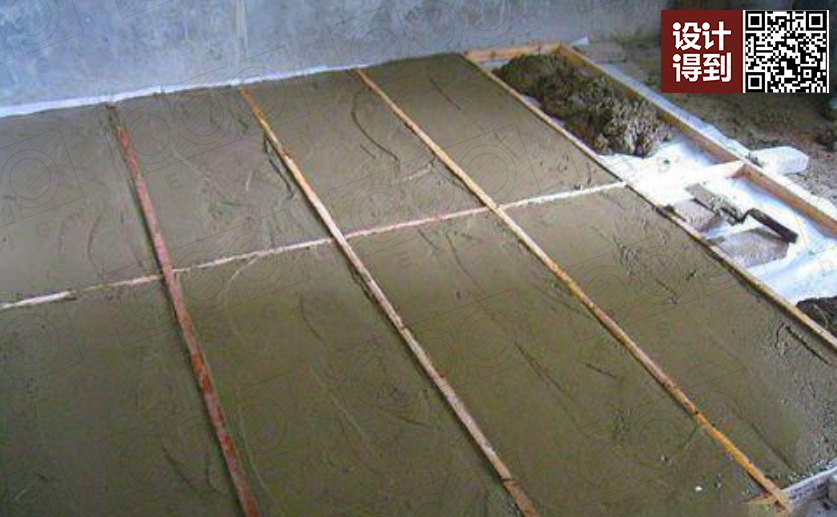

找平层往二次地漏方向找坡↑

第二遍防水做完后，进行第二次闭水实验，之后进行二次找平。

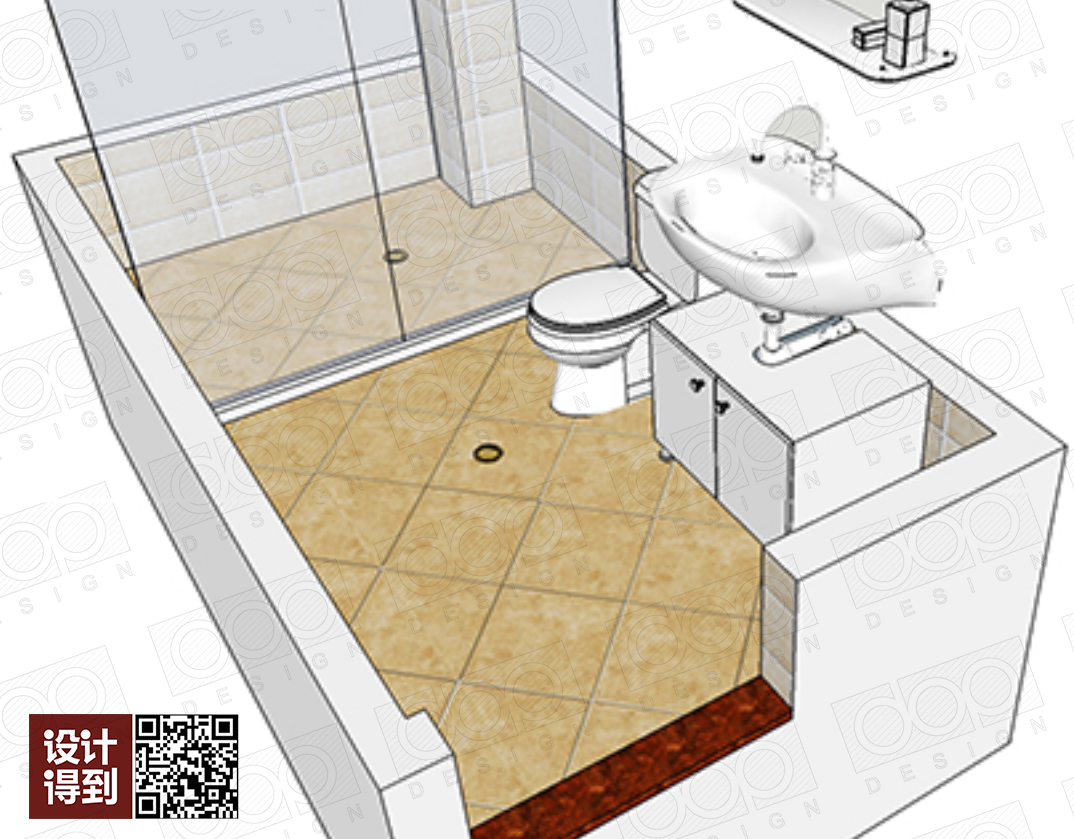

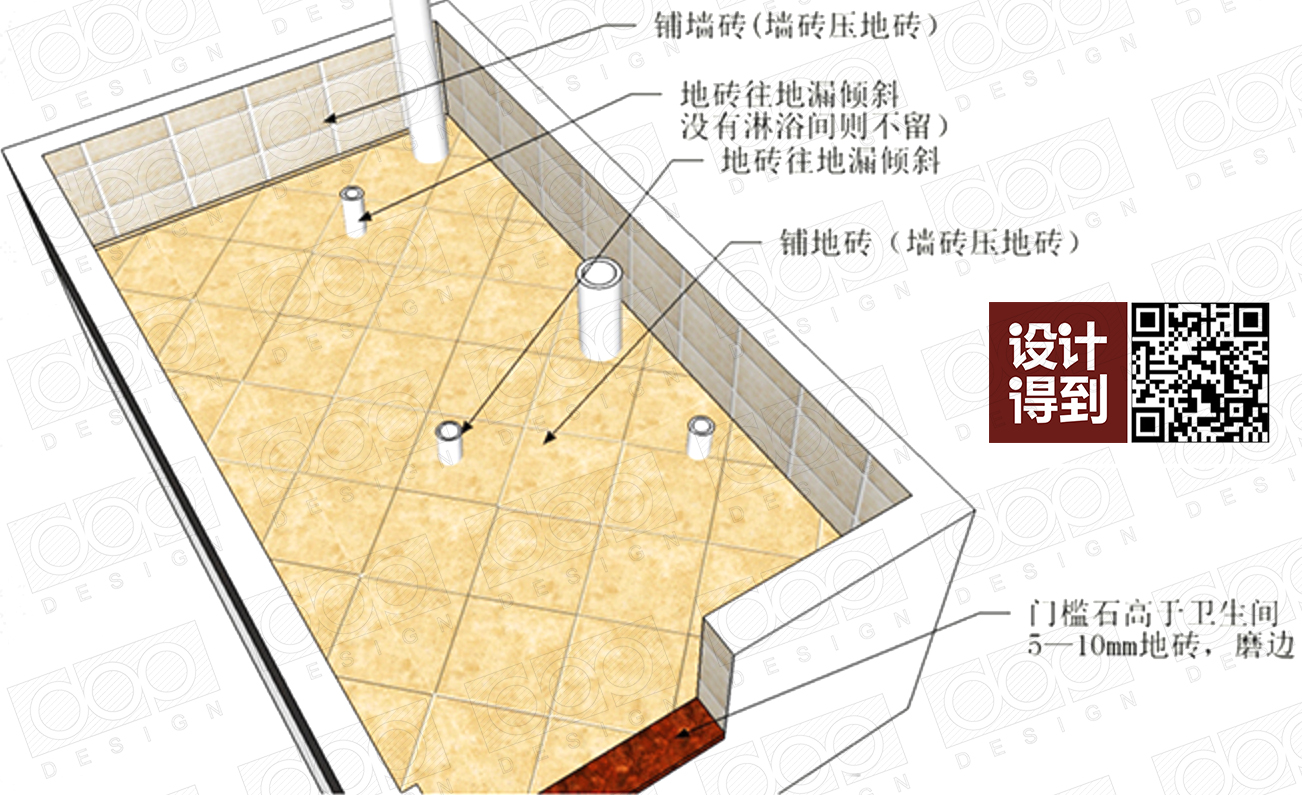

在找平层上涂刷胶泥或水泥砂浆，并铺贴饰面材料。

最后，根据排水点位，安装对应的末端点位即可。

三、预埋板架空的施工流程：

理解完上面的一些工艺流程和把控要点后，我们再看预制板架空的过程就变得简单许多了；

工艺流程：

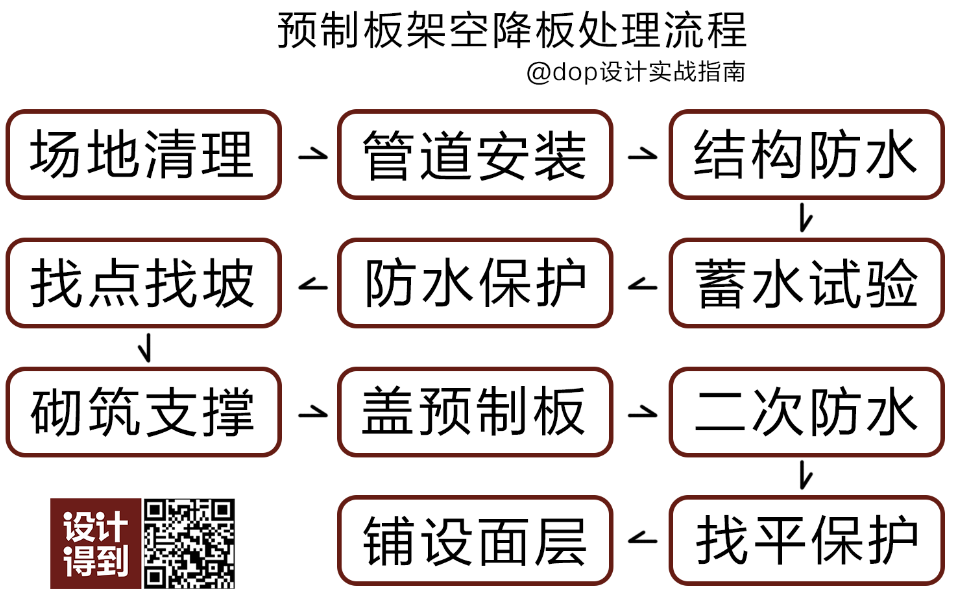

预制板架空整体流程↑

流程图解：

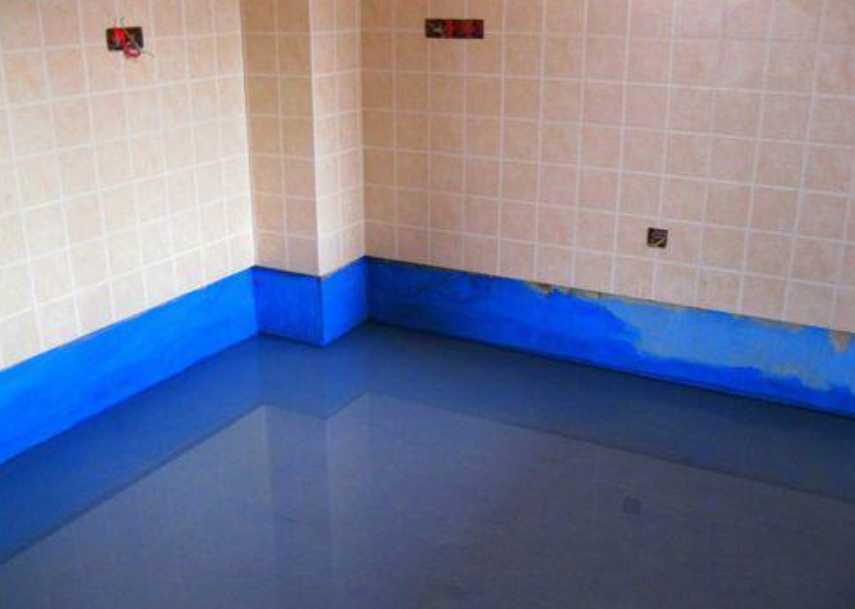

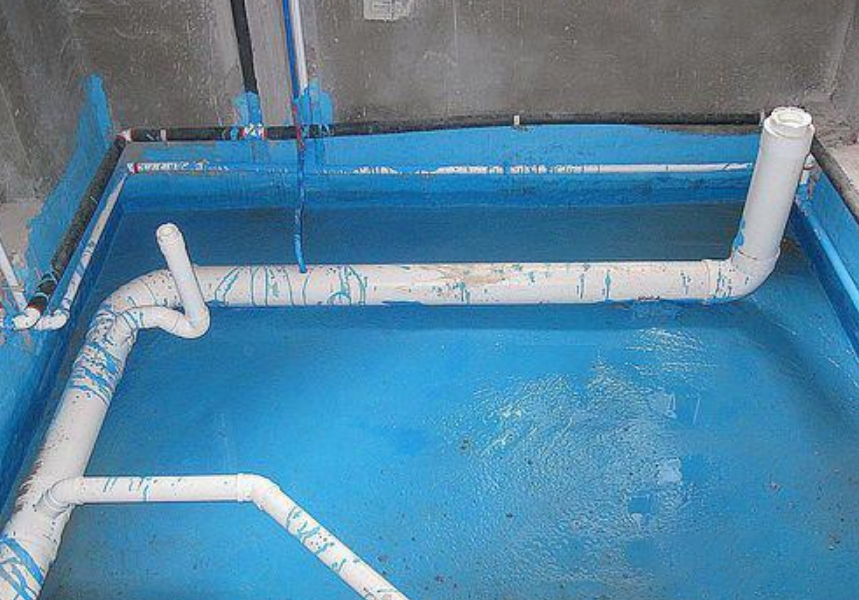

涂刷带色的防水涂料，（带色防水更具辨识度，让人对防水覆盖区域一目了然）

现场制作预制盖板↑

现场制作预制盖板↑

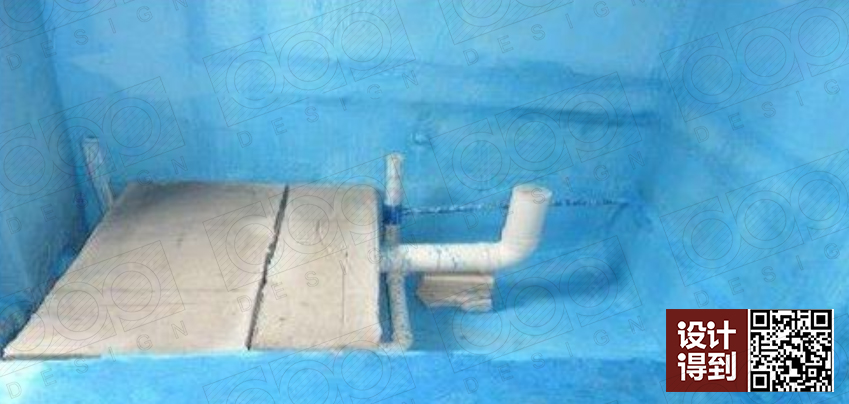

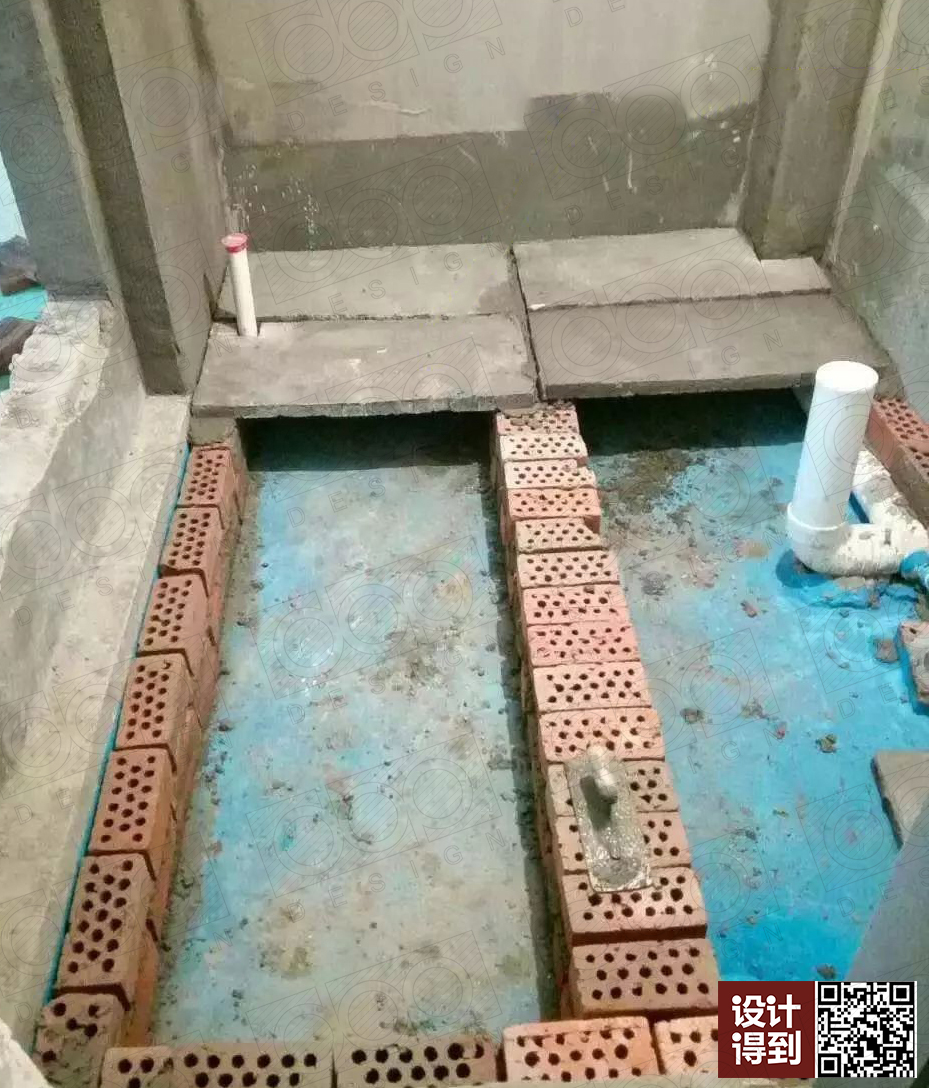

铺设预制盖板↑

找平后做二次防水，最终做二次闭水实验↑

好了，今天的内容到这里就结束了，稍微小结一下，本期我主要为你讲到了3个重要知识：

1、回填层的材料选择不合适以及工艺把控不到位，会出现一系列的问题。这是后期漏水溢水的根源，设计师要格外留意。

2、回填的形式主要分为预制板架空和材料回填两大类，材料回填是目前最主流的回填方式，而预制板架空处理可能是未来的趋势。

3、用于回填的材料主要有4种，其实发泡混凝土适用于中大型空间中，而陶粒材料适用于中小型空间。其余两种材料尽可能的不要使用。

今日练习：

我为你留下了建议你思考与行动的练习题：

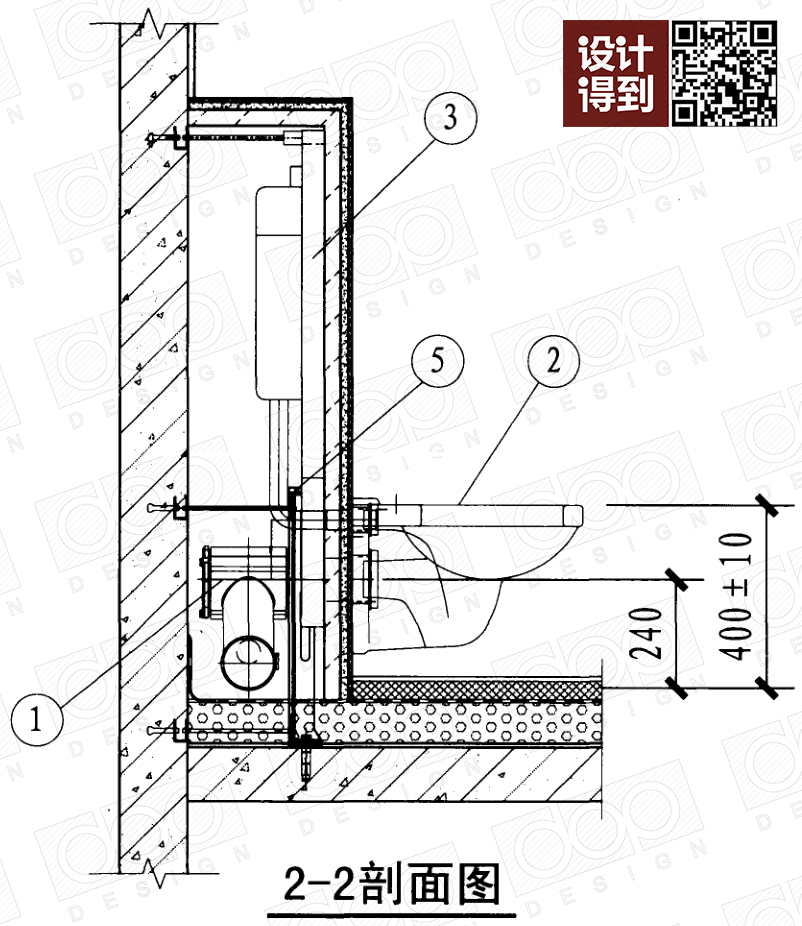

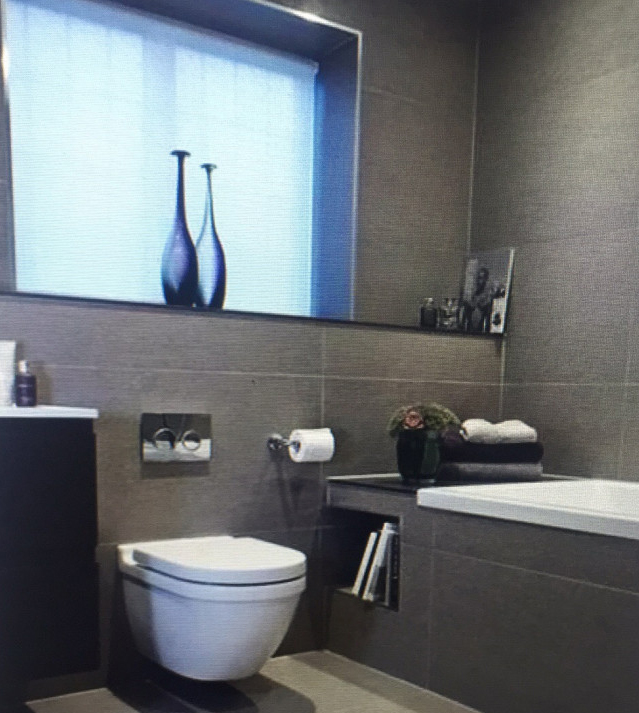

上图所示的构造是墙排马桶的节点示意图，请问这种墙面马桶装的卫生间里面需要进行回填吗？为什么？

欢迎将你的答案留在本期内容下方的留言区，和大家一起过过招。
