导读

地面铺装图可以说是平面体系中最简单的一张图纸，它表达的是地面的材质，造型还有同平地顶之间的关系，但是，恰恰是这么简单的一张图纸，却让很多设计师的图纸频频出错；所以，本期我们将为你系统解决2个问题？

1、地坪布置图总是标注重复，地坪标准图到底包含哪些内容？

2、绘制地面铺装图时，几乎人人都会碰到的4个坑。

做为《dop设计实战指南》的读者，我相信你已经具备了一定的CAD软件操作基础，至少能够独立的绘制图一套完整的装饰施工图才对，所以，我们的课程设计并不会告诉你，面对装饰施工图你应该先画什么，后画什么，用什么命令去绘制。

因为，在我看来，这些都是最基本的常识，所以，我在实战指南的制图板块，会以我的实战经验告诉你，一套合格的装饰施工图，到底有哪些标准，具备哪些图面要素，以及制图时，设计师经常碰到的一些坑；

明白了这些实战经验后，你在根据我们提供的参考图，照葫芦画瓢的去绘制施工图，你才能更好的掌握图纸表达的相关知识，提升自己的制图水平。

就像爱因斯坦那句著名的话：“如果给我一个小时解决一个问题，我会花55分钟理解这个问题的本质，剩下的5分钟，就足够解决这个问题了，”

同理：“如果给我一小时来学习绘制一张施工图，我会花50分钟来搞懂到底应该画成什么样，表达什么信息，剩下的10分钟，就足够画出这张图了”

PS：如果你点击大图仍然看不清图片，那么，你可以点击此处（密码：szl2），进入我们的百度云盘，获取高清图片。

地面铺装图参考标准↑

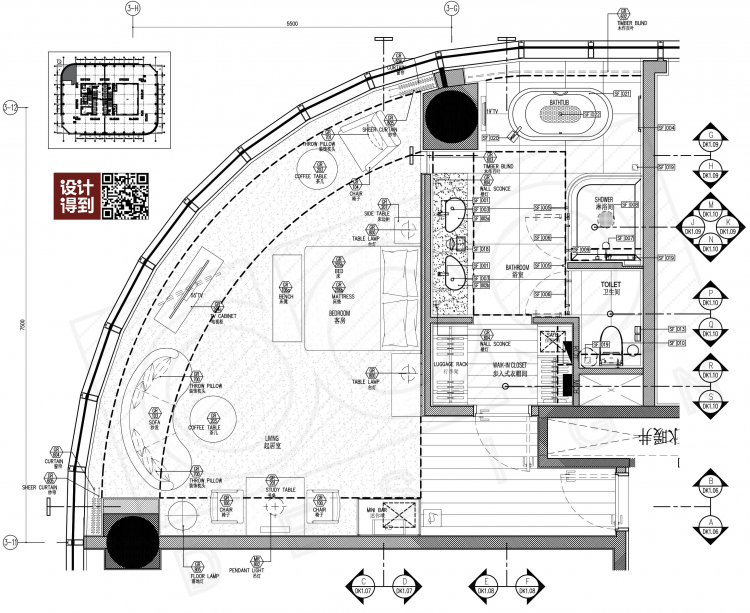

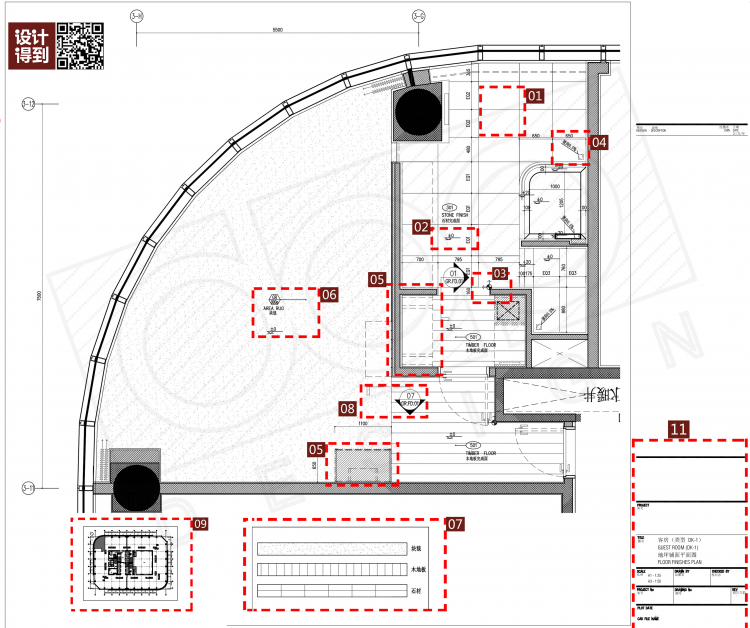

上图是我们之前绘制的一张酒店客房的地面铺装图，算是一张比较标准且值得参考的图纸，来看看这张图纸中，必须包含哪些基本要素？

1、地面饰面材质的填充图案；

2、地面饰面材料的完成面标高；

3、起铺点；

4、找坡线

5.、固定家具（到地家具）

6.、材料标注

7.、填充图例

8.、构造节点图索引；

9.、索引图（钥匙图）

10、图名图号

综上所述，在标准的地面铺装图中，只要你清楚的表达了上面列举的10项基本要素，你所绘制的地面铺装图，就算合格了；

地面铺装图与家具布置叠图显示↑

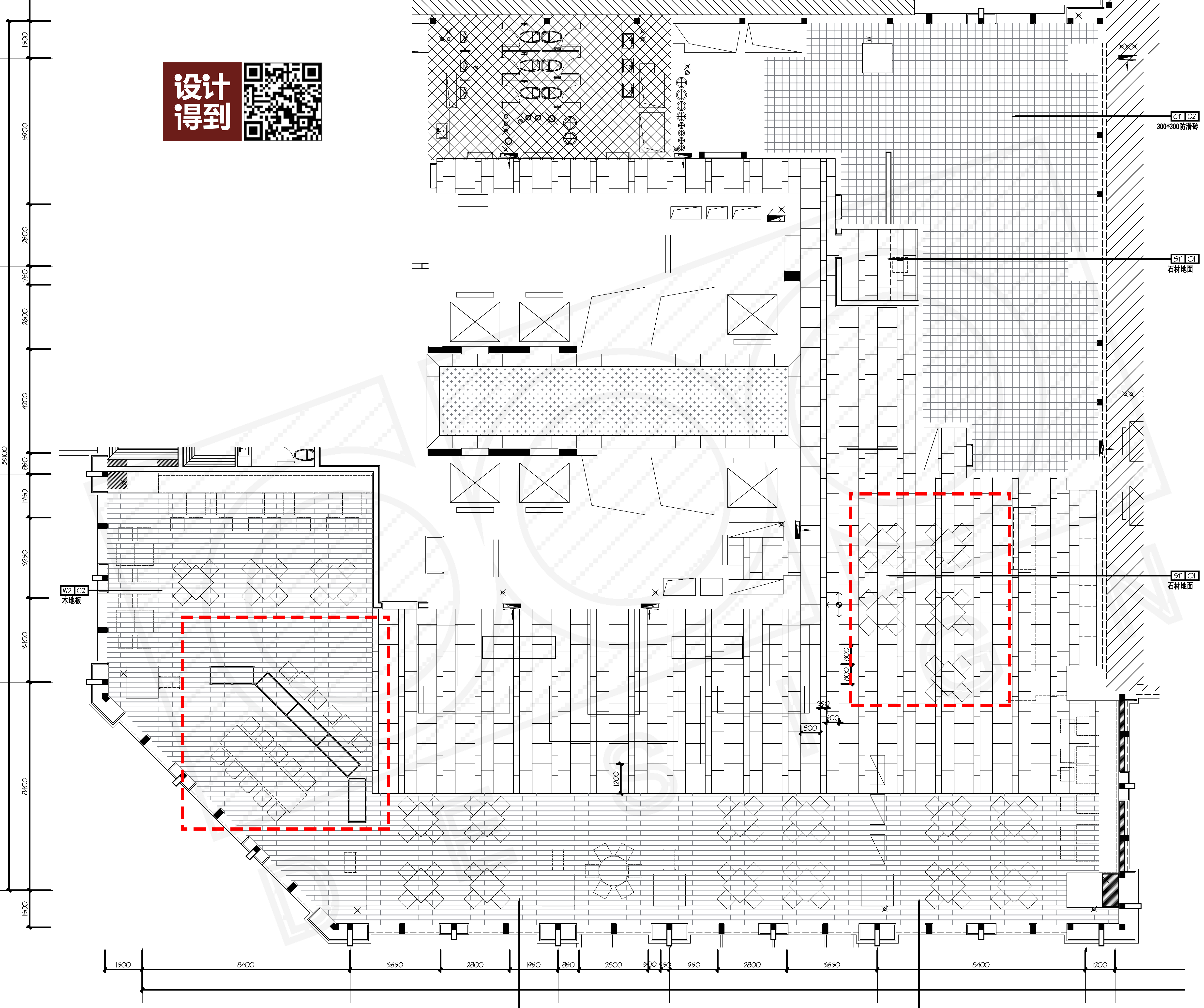

如上图所示，我们也会经常看到一些设计公司的图纸，为了体现平面布置图与地面铺装图的位置关系，会将图纸中的家具层显示出来，与地面铺装图叠加在一张图上；

平面布置图+地面铺装图↑

这样的图看上去是不是很高端，感觉这样做连设计方案都高端了不少呢。

但是，这种做法是我们及其不推荐的；

因为，做为专业的深化设计师，我们的制图理念是“在不重复标注，不漏项的情况下，尽量让图纸看起来清爽，便于识图”

这样做的好处是，一是图面更加干净整洁，一目了然；二是节省我们的绘制的时间，提高工作效率，把更多的时间，花在值得花的地方。

比如，地面铺装图就是给到现场施工人员，让他们根据这张图纸结合现场实际情况去进行施工，如果仅仅是为了美观和“看上起很厉害”就把家具给叠加在上面，这样的话，既浪费设计时间，又给现场施工人员增加读图难度；

记住，我们学习设计制图的目的，是“更高效的让设计更好的落地，图纸只是表达设计的工具，最终落地的项目，才是你的作品”。

所以，不要把时间浪费在这些对设计过程毫无帮助，只一味追求图纸美观的步骤上，切记。

第1个坑

绘图之前，不读懂建筑图

这个坑不必多说，应该人人都吃过亏，下面来谈谈怎么避免。

建筑结构图↑

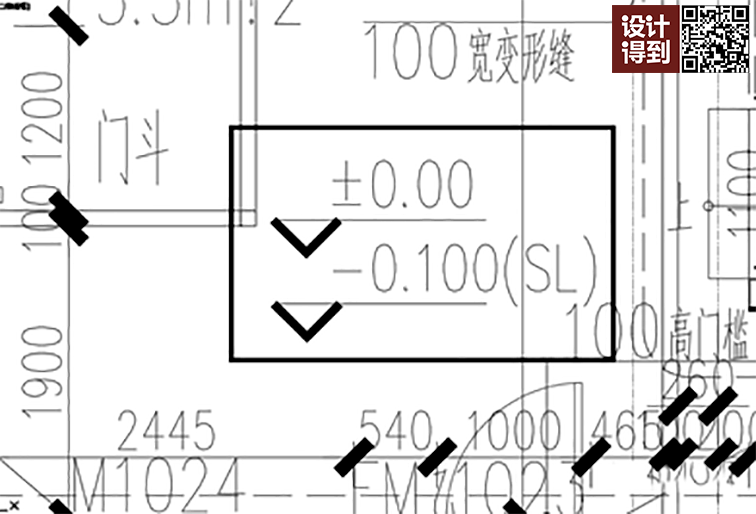

1、我们在建筑图上一般会看到2个标高值，一个是结构标高，另外一个是完成面标高，那么中间的差值就是地坪完成面的厚度，绘制地坪布置图很重要的一点就是以此为参照拟定地坪标高。

2、而当我们的图纸的准确性越高，所需要现场解决的问题才会越少。对于大中型项目，这直接影响到预算造价，是我们专业度的表现。

3、那么为什么在大型工装项目中地坪完成面厚度要参照建筑图纸呢？

4、因为越是大型项目需要考虑的因素越多，首先是建筑图纸的电梯完成面高度，高于建筑结构平面的，因为考虑到后期地面作为装饰面必须与电梯门槛高度持平。

5、另外就是建筑一层地坪和室外地坪交接最好持平，不然高低差太大容易出现绊伤现象。

6、比如我们曾经的一个项目，拿到建筑图纸后，地面完成面厚底竟然只有30mm，当然建筑图纸是已经确定无法修改的，而所在的办公大堂地面一般是铺贴石材处理，不管怎么做至少要留出40-50mm厚度才行，那遇到这样的情况应该怎么办呢？

7、我们首先想到的可能就是加厚地坪完成面了，但是我们随机即遇到电梯完成面不持平的问题，最后的解决办法，就是跟施工方商量放坡处理，面积够大情况下，1-2公分的坡度人在正常行走不会有太大感觉，施工也想对容易。这是我们遇到的第一个坑，

8、所以前期的建筑识图工作非常重要，设计师要尤为注意！

第2个坑

不检查楼层降板，导致完成面错误！

何为降板呢？

1、降板其实直接的理解就是在建筑楼板上面挖个坑，这个坑的作用一般是用来给卫生间做同层排水，或者做地暖，或者预留做水景台等其它。

建筑降板表示↑

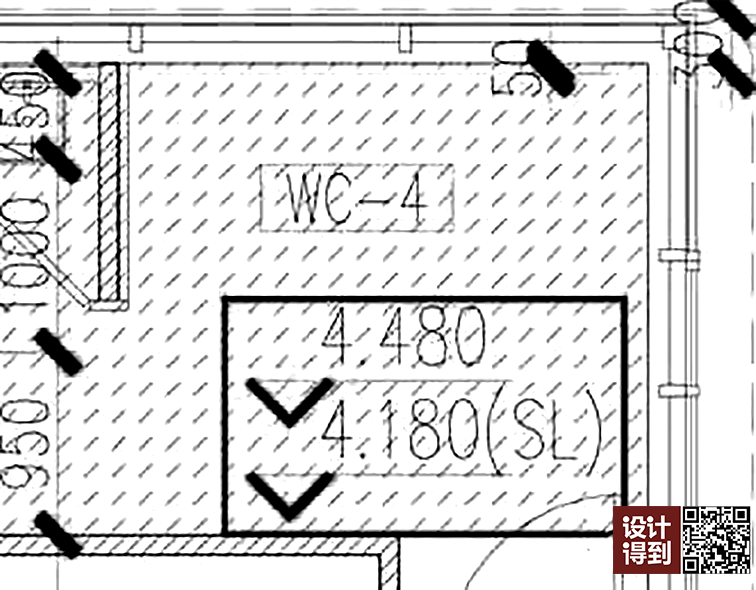

2、建筑图中的降板区域一般会有相应填充，以示区分。从上面的图中我们可以看到，结构方预留了4.480-4.180也就是300mm的深度降板用来做同层排水。所以我们再一次强度前期建筑识图。

3、所以我们如果没有检查建筑图纸考虑楼层降板的情况下就开始做地坪的布置就很可能会发现现场施工和图纸不符，只能改方案返工等情况。而且出现大面积降板则会面料地面回填问题，我们一般选择用轻质砖块砌，或者轻质陶粒。


第3个坑

固定家具下面是否铺贴地面材料？门槛石表示？

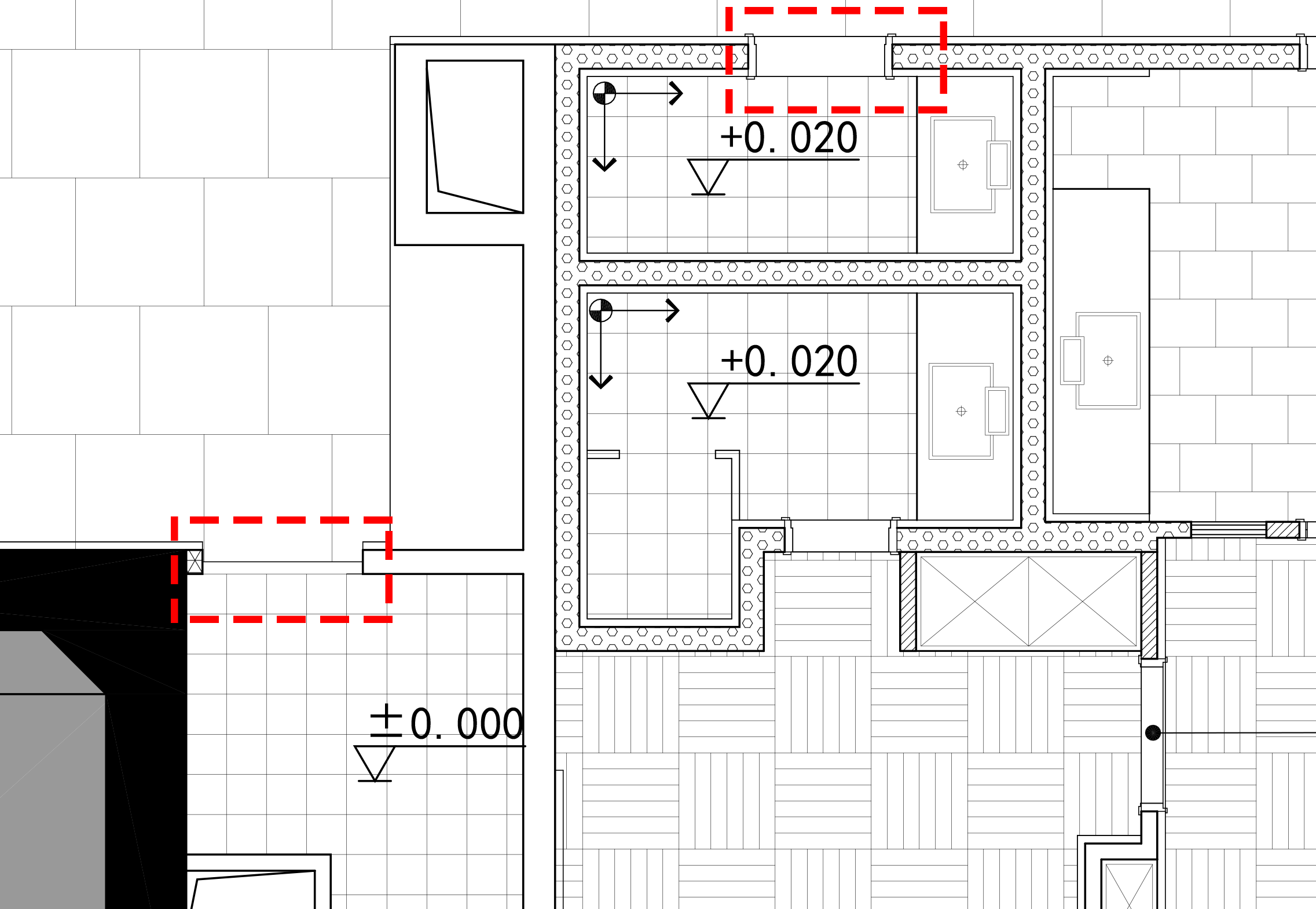

地面材料交接示意 ↑

1、在开始绘制地坪布置图时候，施工图制图方即应该和方案设计确定哪里需要设置门槛石，一般高端项目中地面交界处会设置门槛石，装饰标准较低则直接用嵌条拼接或者硬接。

2、很多方案设计师在给出初步图纸时候并不会像深化设计师一样考虑到那么仔细，地面材料的收口问题，所以尽早确定这一点可以极大减少我们绘制地坪图的返工几率，提高制图效率。

另外一点就是固定家具下面是否填充材料？

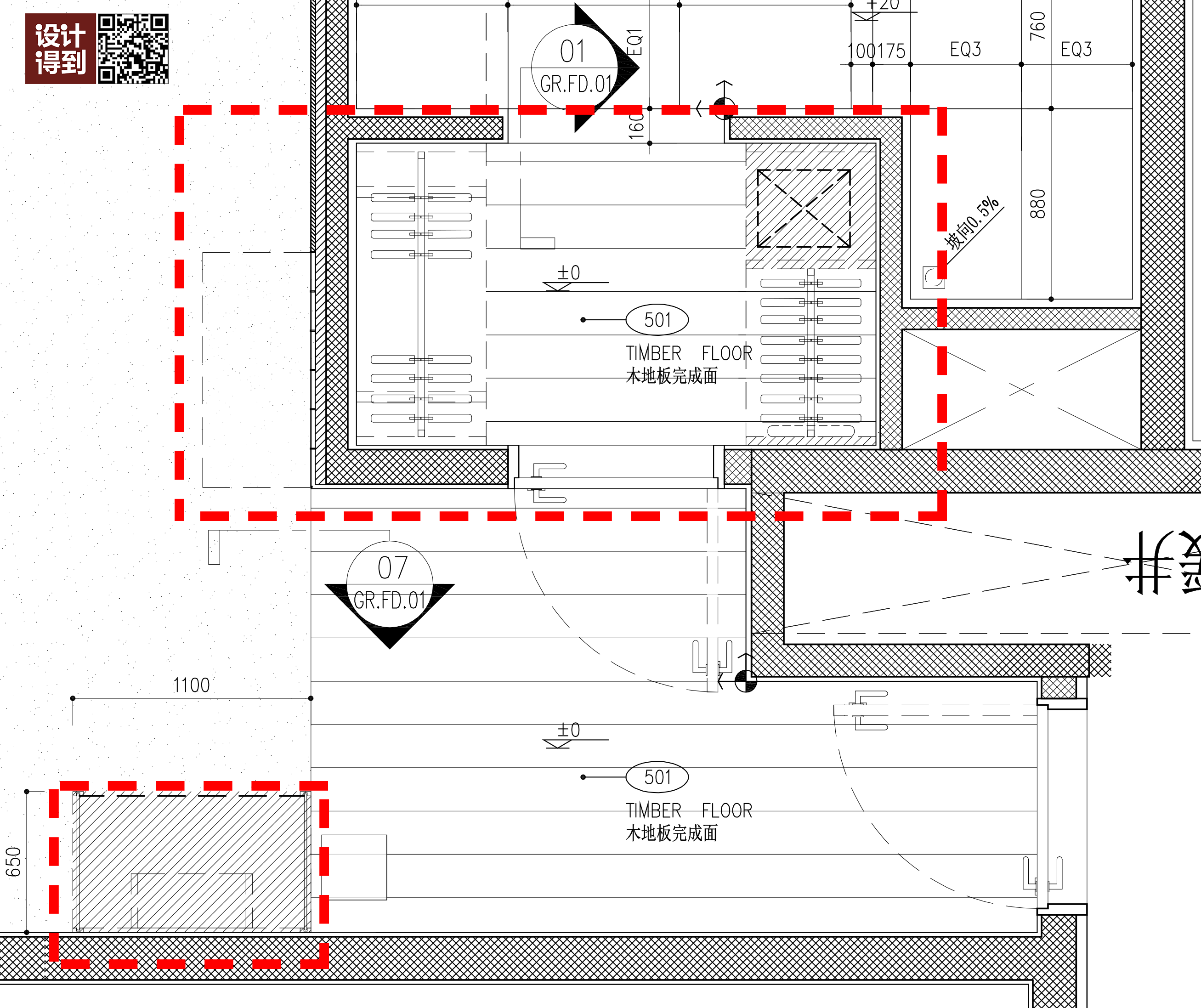

1、我们需要知道施工方都是按图施工的，而且尽量是选择省工省料的方式完成施工。一般我们绘制地坪图如图下所示：

2、其实图纸这样表达的意思是含糊不明确的，施工方并不清楚是满铺还是不满铺，那么一般施工就会默认为不满铺的做法，因为省事；

3、而遇到一些特别固定家具需要考虑到后期拆除时候，是要求地坪满铺留预埋件的，所以这种情况我们一般要在图纸上说明：地砖满铺！

第4个坑

起铺点位置意义是什么？

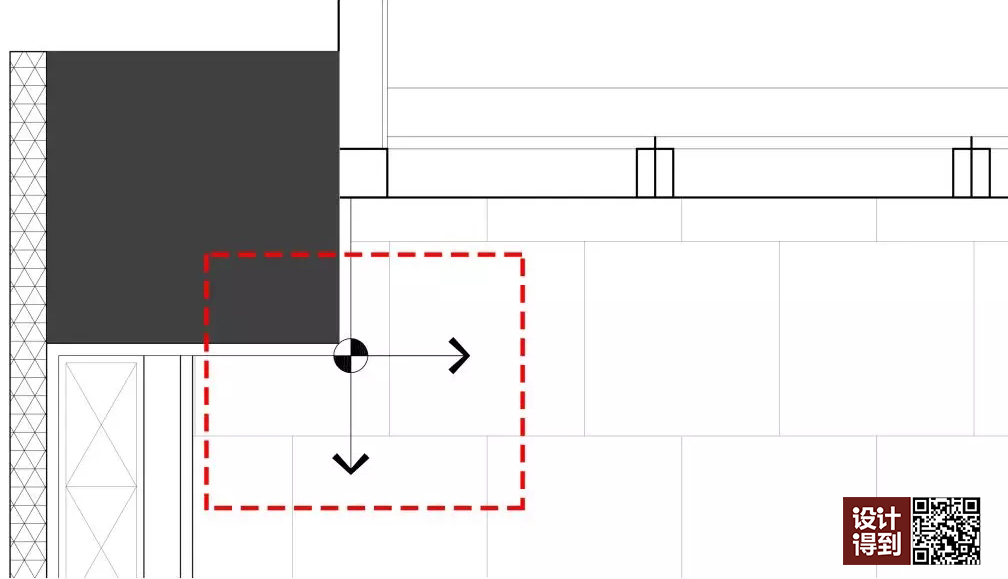

起铺点图纸 ↑

1、起铺点：起铺点的作用是在地坪布置图中起强化设计关系，并指导施工。如设计方的地面铺贴是复杂的石材拼花图形，而且这个要求图形必须居中，设置起铺点则可以更精确的现场放线。

2、上图中的起铺点是放在柱子的阳角部位，当然也可以置于墙体阴角，或者特定的轴网坐标。导施工的目的。

3、需要注意的是，起铺点并不是完全的施工中铺贴地面材料的起始点，它只起“指导”和“参考”作用，根据现场而定。

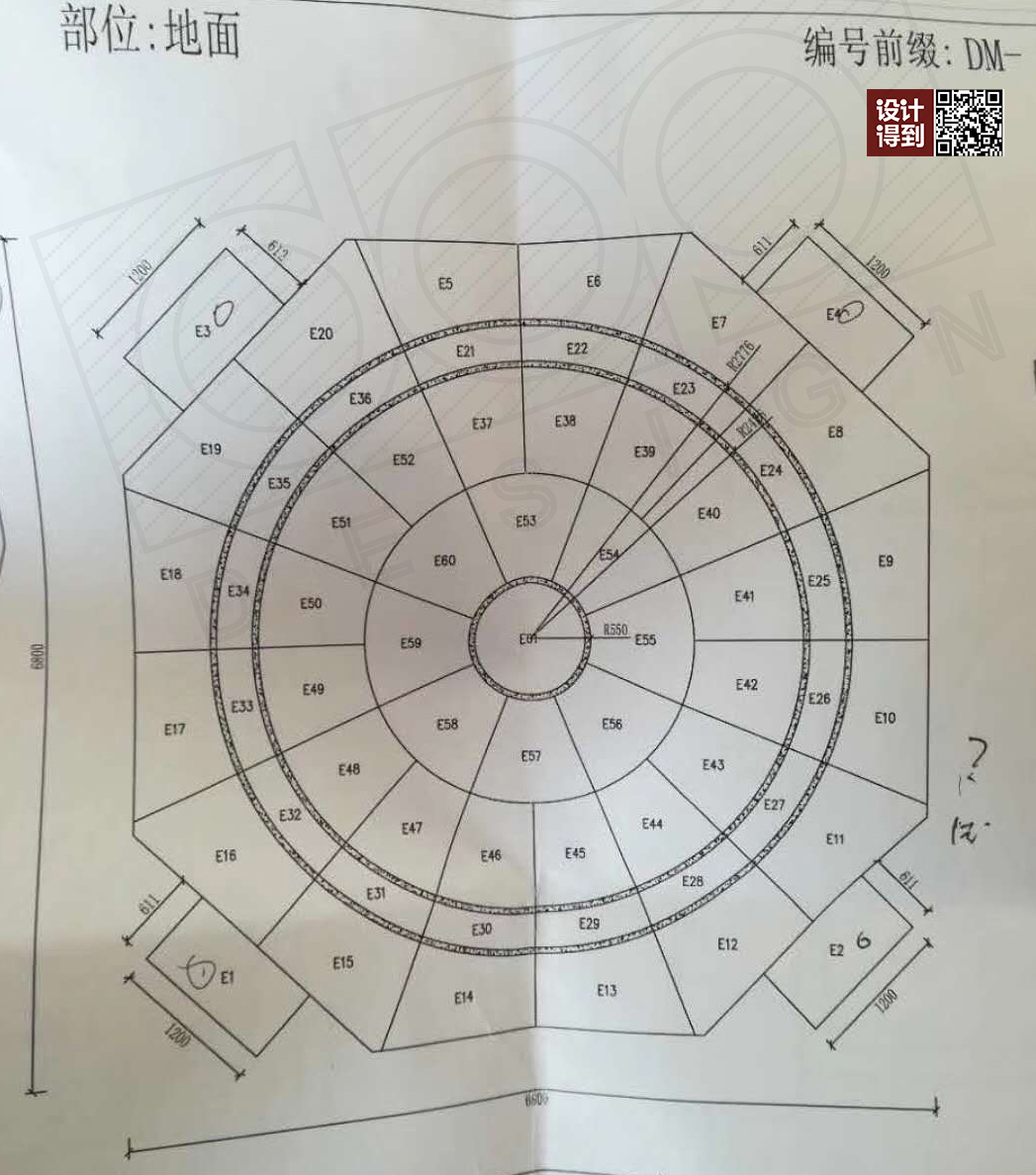

4、而最后，现场施工人员在材料下单的时候，还会出具更详细的“铺砖图”来实现精确铺贴。就如下所示的图纸；

石材地面的材料下单图 ↑

好了，正文内容到这里就结束了，帮你回顾下本期内容的要点，我们重点讲到了2点，

1、 一个好的地面铺装图，并不是画面多花哨，而是只要清晰的表达了我们提到的10点重点要素，就算是一张很标准的图纸了。，

对于地面铺装图，绝大多数设计师，都会踩的4个坑分别是：绘图之前，不读懂建筑图、不检查楼层降板，导致完成面错误、固定家具下面是否铺贴地面材料？门槛石表示？、起铺点位置的意义是什么？

希望你能把今天的内容当做核查清单，在以后绘制地面铺装图过程中，能够清晰的按照这个步骤执行下去，反复尝试几次，相信你的进步能看得见。
