应设计失误，导致的质量通病解析 - 平开门体系-05

导读：

1、我们从门五金了解到了所有室内门的构造，这周，我们来把《dop设计实战指南》的门与门五金板块结束掉，让它成为你第一个完整的专业知识体系。

2、近期，我们会组织把之前的文章归档做成索引页，方便你的随时查阅，敬请期待！

本期内容主要分为3大板块：

室内门的2个基础常识：介绍2个很简单，但又很容易犯错的基础常识。

平开门与门套的设计通病：3个几乎任何设计师都犯过的设计通病。

平开门与门套的质量通病：设计师去现场指导装饰门施工时，应该关注的3个要点。

一张图理解重点：

写在前面：

熟悉咱们专栏的伙伴都知道，我们在每天的文章后面都会留下一道思考题，很多积极参与的朋友都会把解题过程中碰到的问题留在打卡区；

在此，我们强烈建议：

1、大家可以把思考题的答案写在打卡区；

2、如果是单纯的提问，请大家在留言区提，这样方便我们周五的时候统计，避免遗漏后大家的问题。

学习标准做法固然重要，但是更重要的是了解在这些正确做法背后，那些常见的错误做法；

我们之前的移门板块，有重点提及它的相关设计通病与质量通病，这次聊到平开门，也不例外；了解这些典型的质量通病，可以帮你在工作中避免相对应的损失，提高效率，降低成本。

在了解平开门的通病之前，你需要知道2个基本常识；

门的尺度：

在设计过程中，很多设计师傻傻区分不了门洞和门尺寸到底是指什么，所以在标注尺度时，经常标错，导致业主买来的门，进场后装不上，所以我们有必要普及这点常识；

门洞尺度↑

严格意义上的门洞尺寸是指：土建预留或者后期加建的墙面基体到基层之间的净空尺寸，是表示在墙体定位图上的尺寸。

而我们常说的门尺寸则比较混乱，通常情况，有如下3种情况

说明：

A：在没有特殊说明下，是指门扇本身的净尺寸，

B：带门套外线一起的门尺寸。

C：门套完成面的内空尺寸。

三种标注方式相当混乱，所以，我们在标注门尺度时，

1、应该明确自己标注的到底是带门套的尺度、纯门扇的尺度还是门套完成面内空的尺寸；

2、一个项目中只出现一种标注逻辑，不要又标注带门套的尺寸，又标注纯门扇的尺寸。不然现场施工过程中，很容易把门套基层尺寸做大或者做小，望熟知。

基于以上结论，我们可以判断出设计师在设计门的尺寸时，其实需要的是门套完成面之间的最小尺寸，也就是我们常说的设计900的门扇，其实是指门套完成面的尺度。

因此，我们推荐C标注的方式-标注门套完成面内容的尺寸，因为这种方法更加精确的能表明设计师需要的门洞尺寸。

门扇厚度：

我们之前提到，门的规格越大，所需的门扇厚度就越厚，不能一概而论；但在门的标准尺寸下（2400*1200之内），建议使用门扇的厚度不应小于45mm，最好使用50mm左右为宜。

在我们设计与落地平开门时，最常见的有如下3大类问题：

1， 门套与周边装饰造型的收口关系不合理：

在设计或者深化图纸时，设计师没有充分考虑到门套与周边装饰造型的关系，造成收不了口的现象，最常见的情况如下图所示：

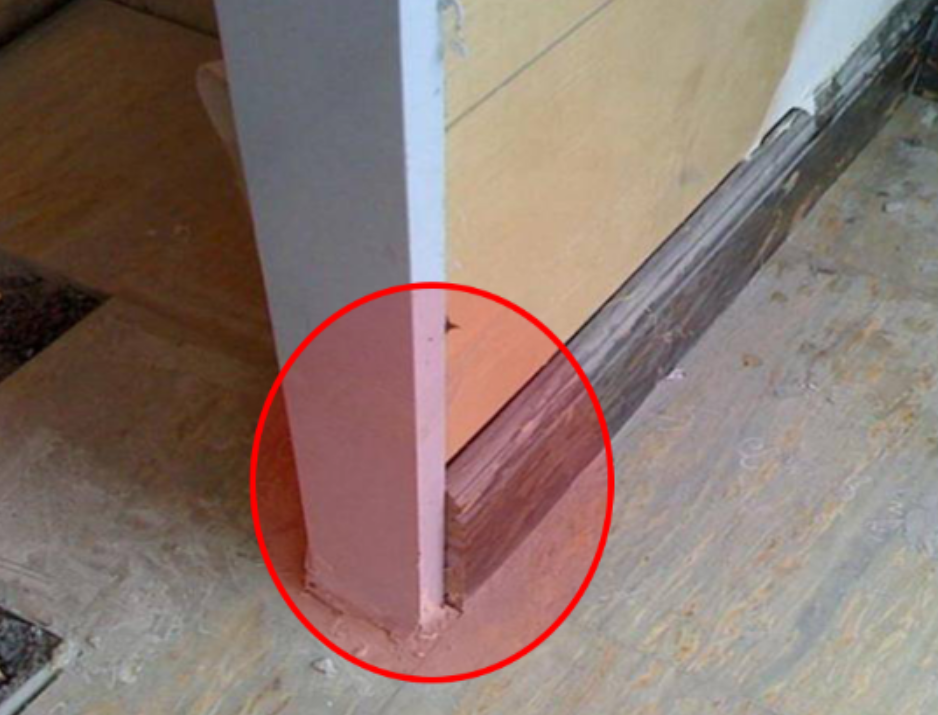

门套与门槛石收不了口↑

门槛石两边缝隙过大↑

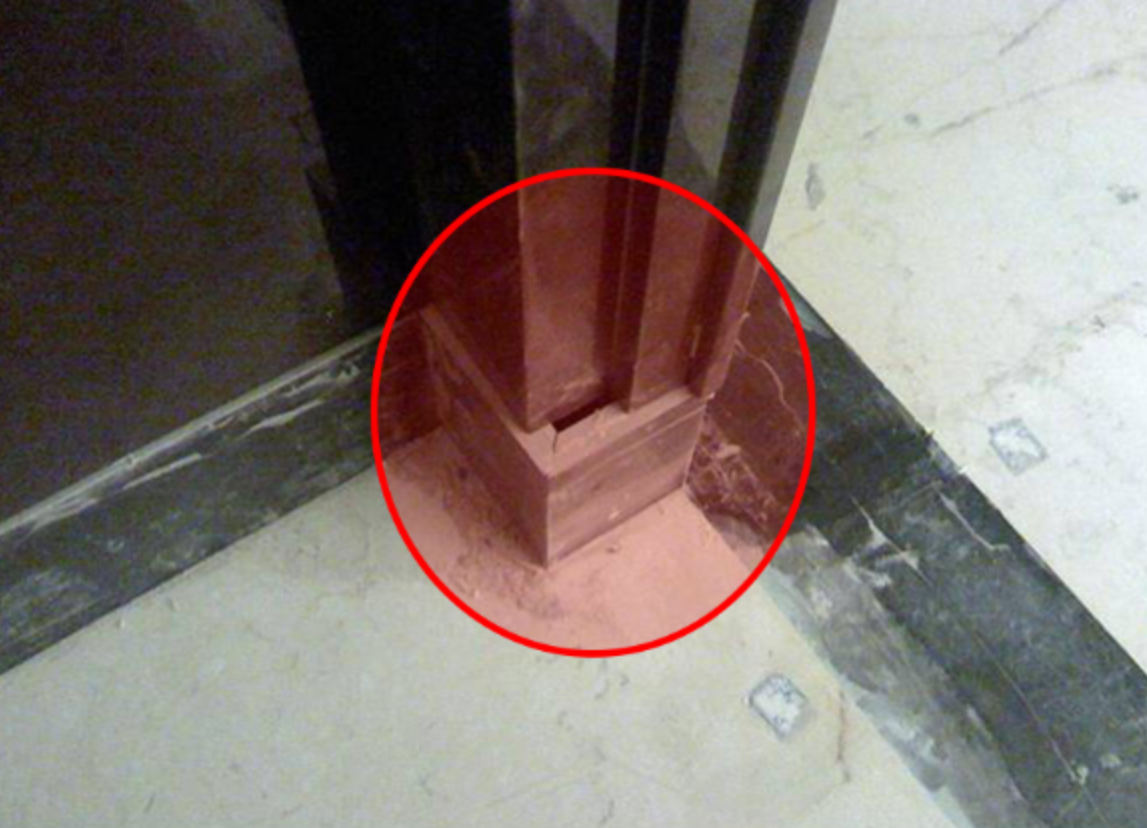

门套与门墩收口问题↑

金属门套与踢脚收口问题↑

解决方案：

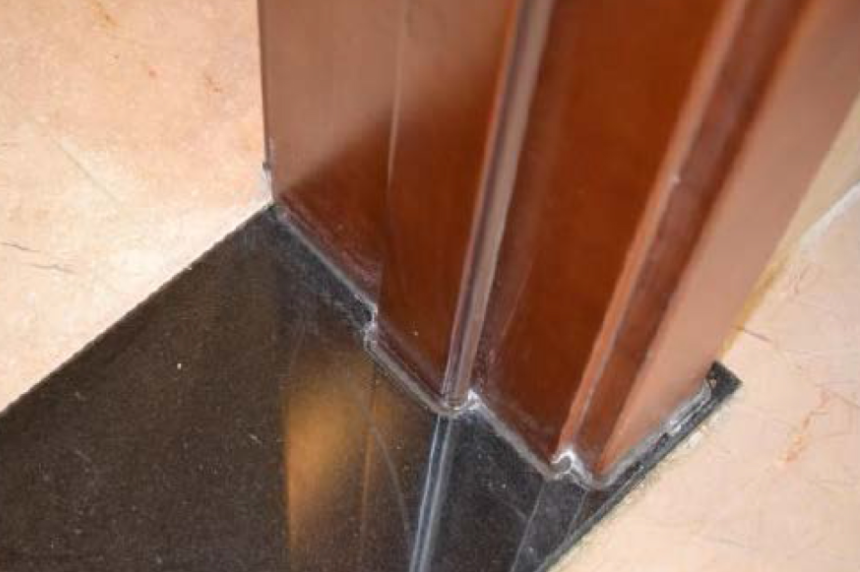

门槛石深化时能收住门套↑

用门蹬收门套↑

以上场景都是最常见的问题，下次遇到这些场景需要设计时，一定要充分考虑其收口关系，把收口问题扼杀于设计图纸之上。

2，平开门的开启方向错误：

关于门的开启方向问题最常见的有2种情况，

第一种：不考虑门扇开启的方向以及开启后空间进深。

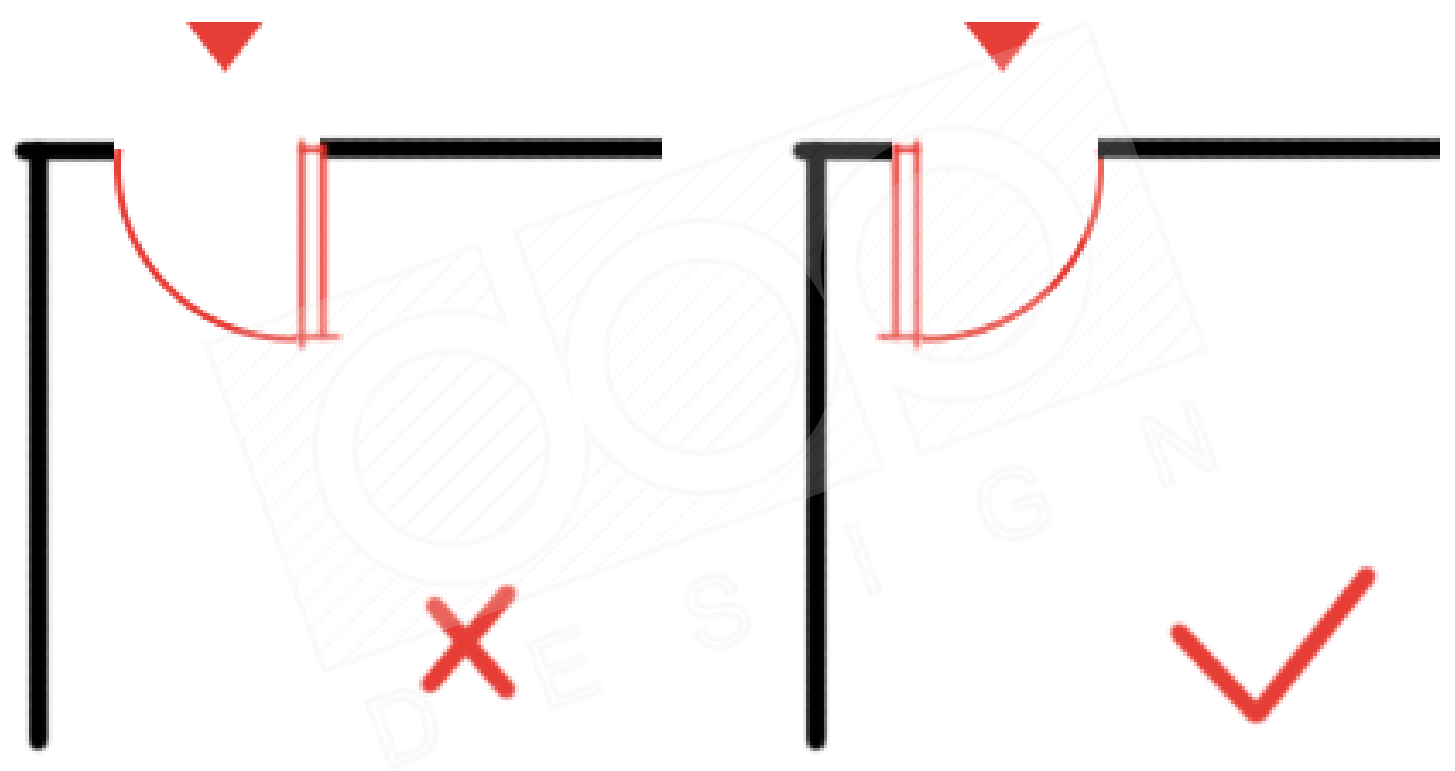

门扇开启方向不合理↑

以厕所门为例，开启后空间进深不够↑

第二种：平立面图的开门方向不一致；

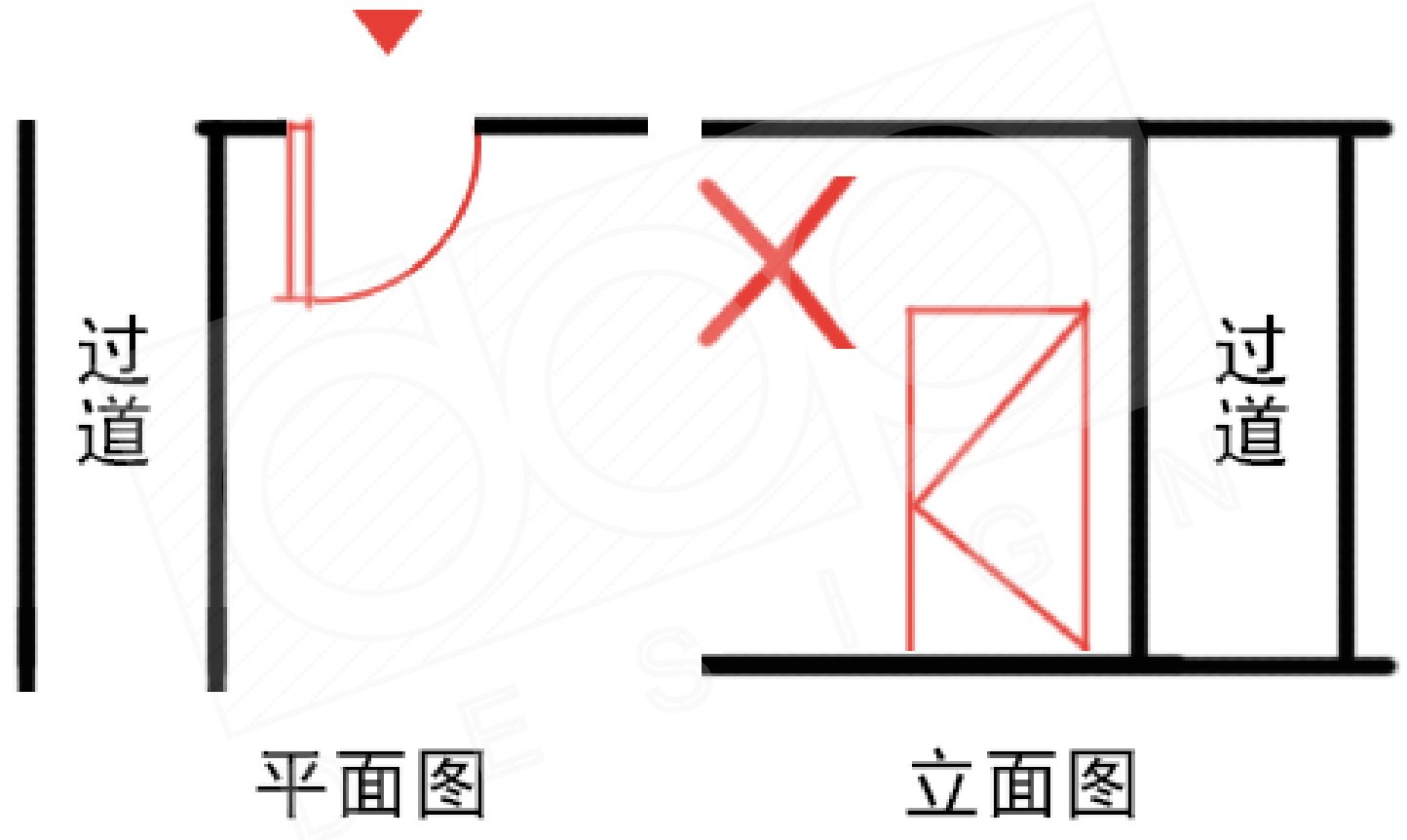

平立面图不对应，立面图的开门方向表示有错误↑

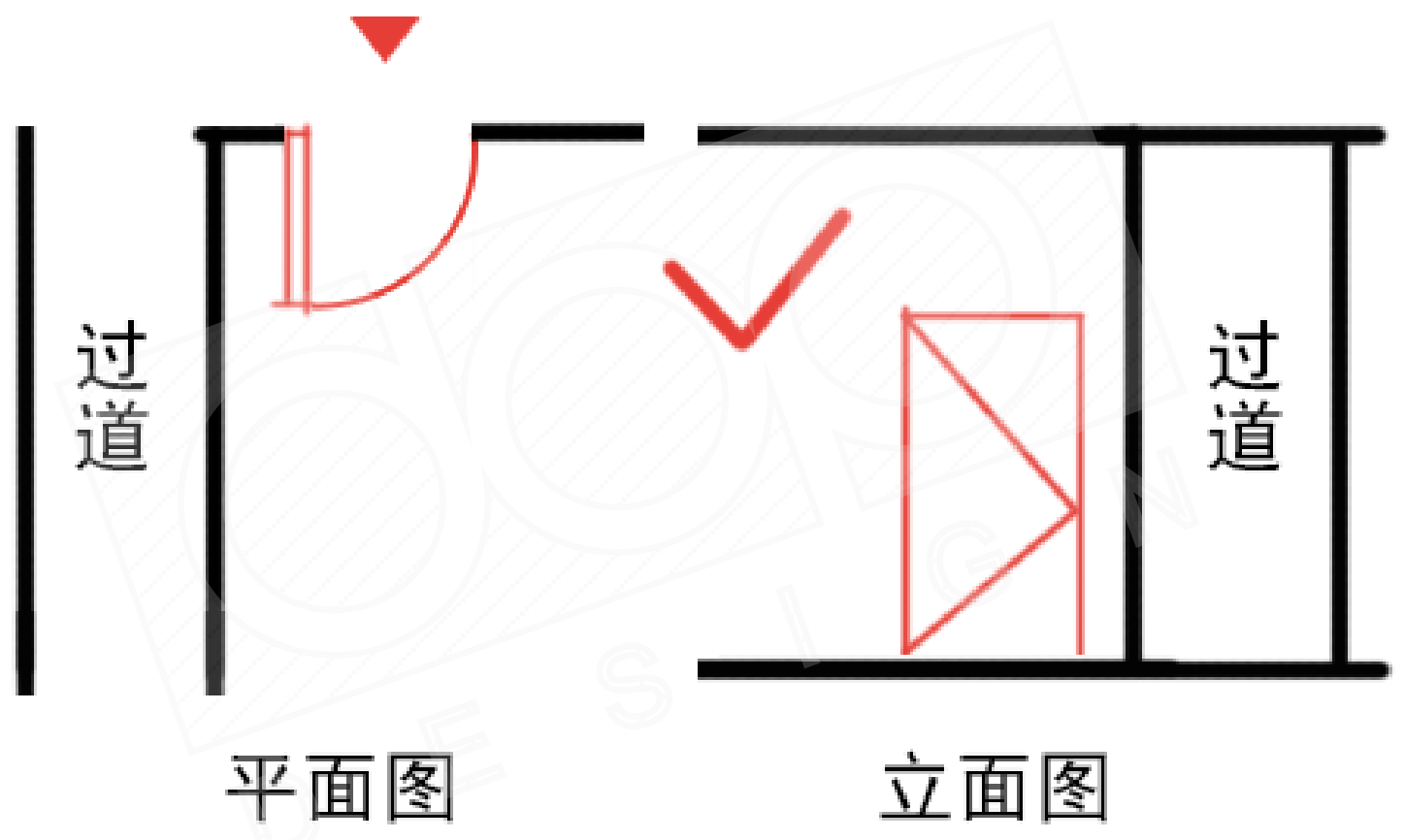

正确表示方法↑

立面门的三角符号指向哪一侧，哪一侧就代表门轴，尤其是对于暗门而言，尤其重要。

PS：这个小细节会直接影响到门扇造型以及选样，若表示不清楚还很容易导致门套安装错误，望熟知。

3，不同功能空间的五金配置错误：

不同功能空间需要配置不同的辅助五金。

如：卫生间门需要门挡，入户门需要猫眼，会议室门需要隔音条等等，具体各个功能区应该怎么配置那些辅助五金，我们下期详谈；

怎么判断一扇门的安装质量？

很多时候，在现场验收时，业主方，施工方，监理方都会要求设计师到场验收，那么，我们应该根据什么样的一个标准来验收呢？怎么判断室内门的质量是否合格？怎么判断一个室内门构造的做工是否达标呢？

具体的验收方法和数据如下：

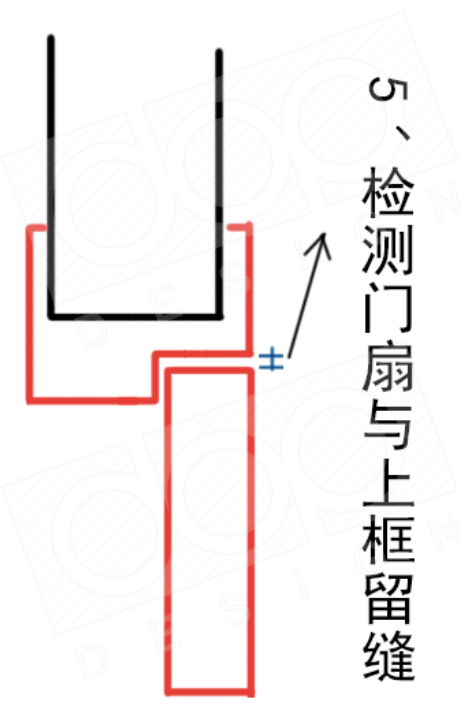

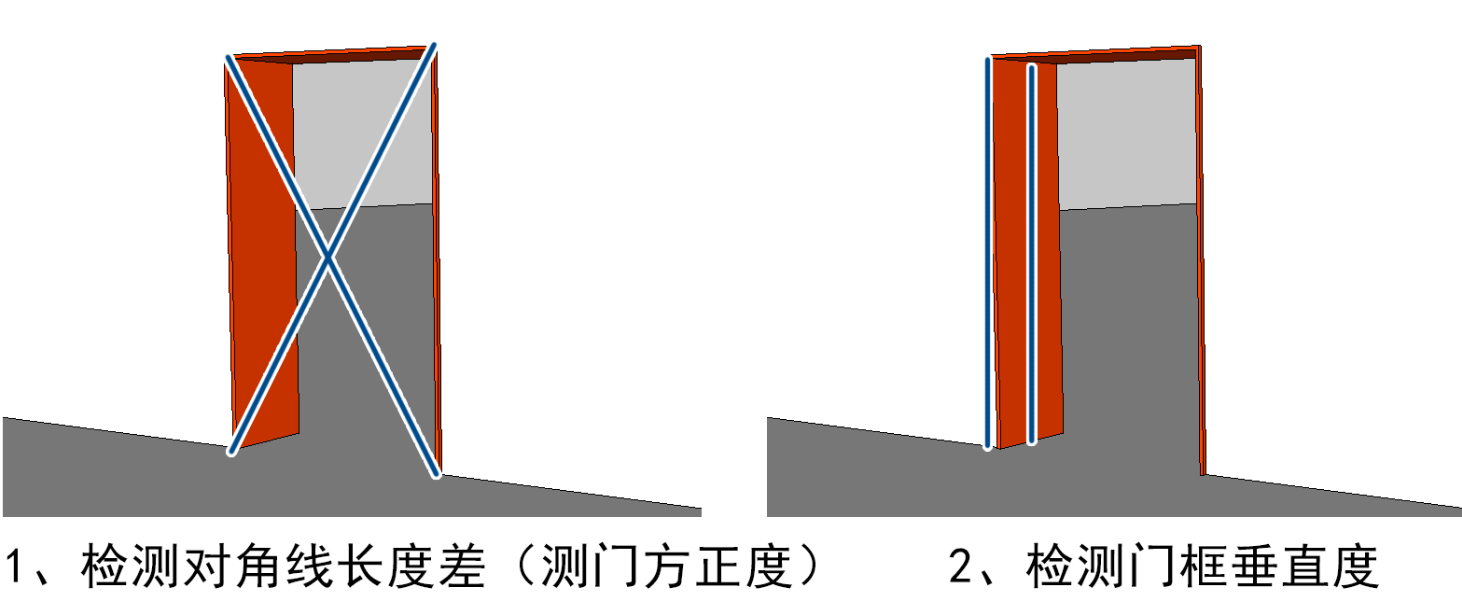

验收方式↑

相关规范验收表格数据↑

PS：验收文件设计师需要签字，所以是直接对质量负责人的，上图的表格，建议保存下来，以备不时之需。

3种常见的质量通病

平开门与门套在施工过程中，会碰到各种各样的问题，本期我们介绍最常见的3种问题，它们的出现频率与杀伤力都极为高，所以，去工地验收时，除了要根据上面提到的标准验收外，还要格外注意下面这3种问题：

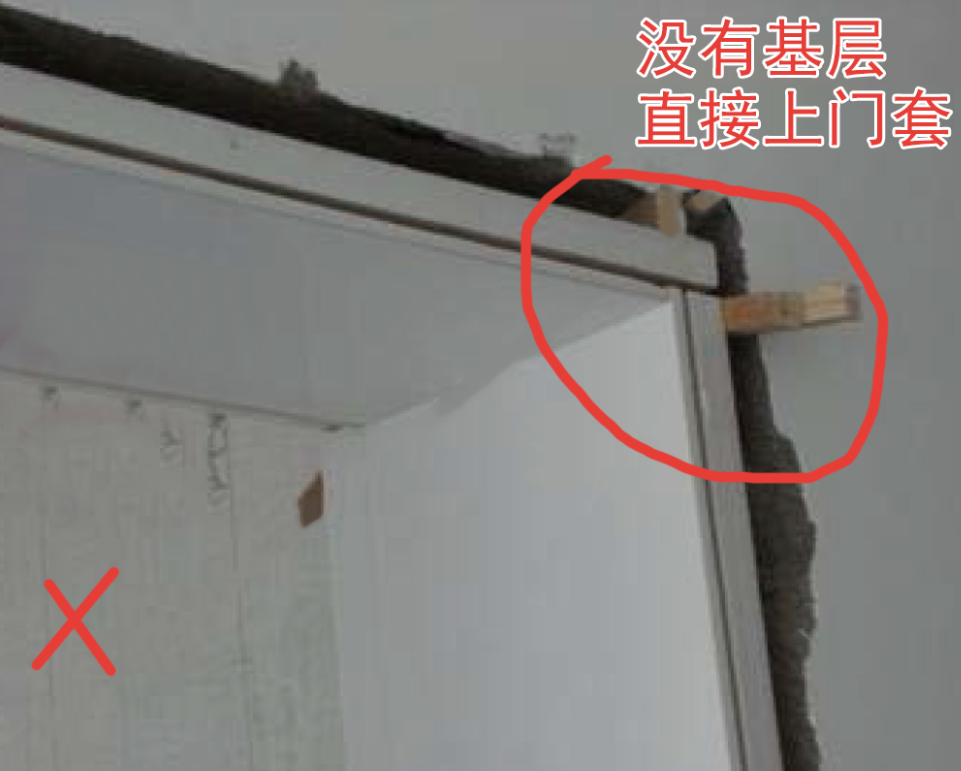

门套与门洞固定存隐患：

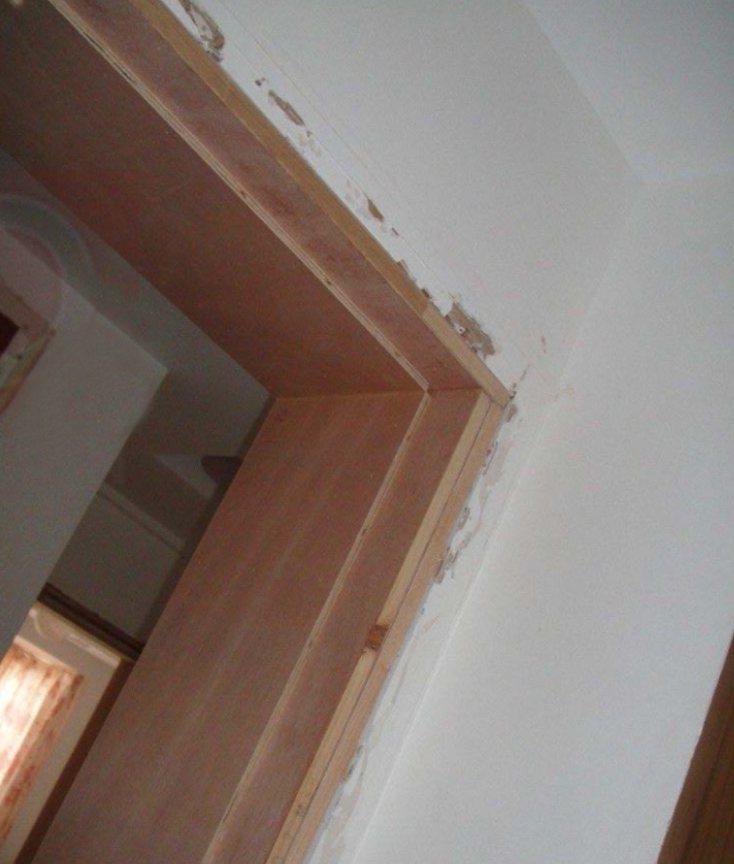

在施工现场，尤其是一些中小型工地，在安装门套时，最常出现门套完成面直接固定于基面上，没有基层板的支撑的情况；

这样做是偷工减料的做法，门套不受力，后期装饰完成后，若受较重的外力，则门套有可能被整个推倒，非常危险。

解决方案：

木质门套的固定，都必须增加基层木板，不能使用木方代替，门套饰面应牢牢的与基层粘在一起。

门套基层落地渗水发霉：

在有水气的空间内，门套基层或门套饰面直接落地，没有预留缝隙，造成回潮天或者地面渗水时，水汽上返，引起发霉。

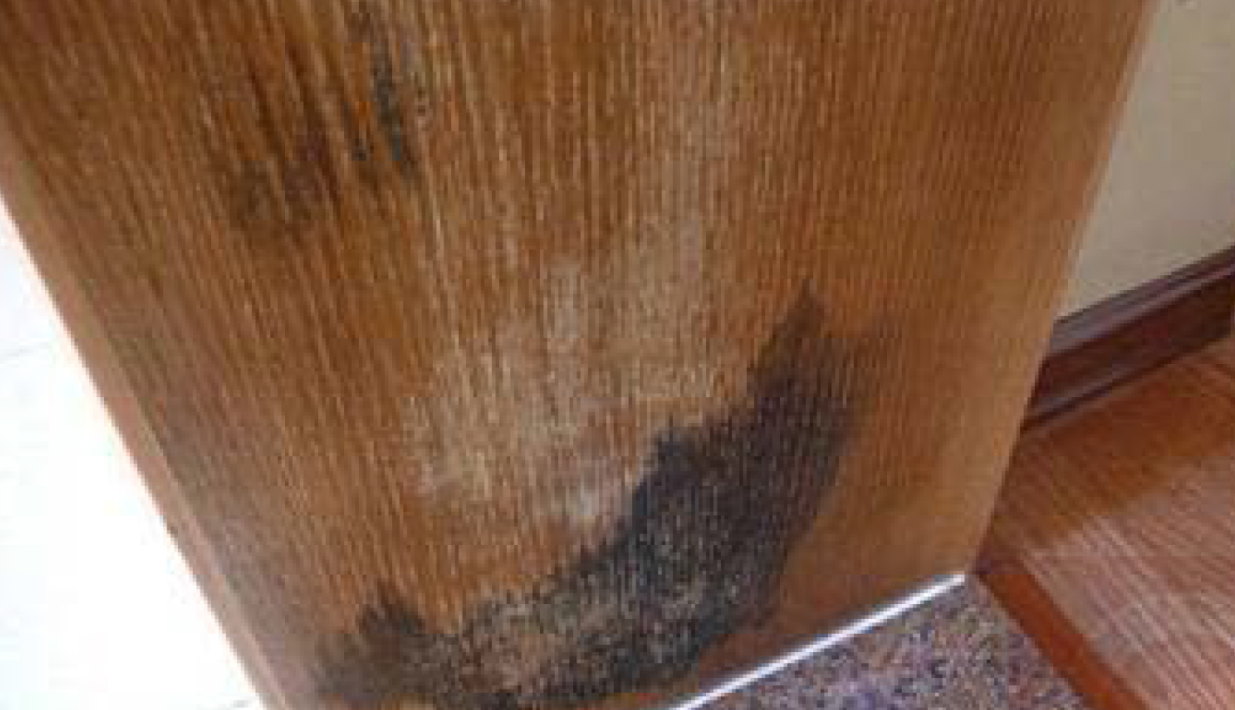

导致木门套发霉↑

基层发霉导致门套饰面扭曲变形↑

解决方案：

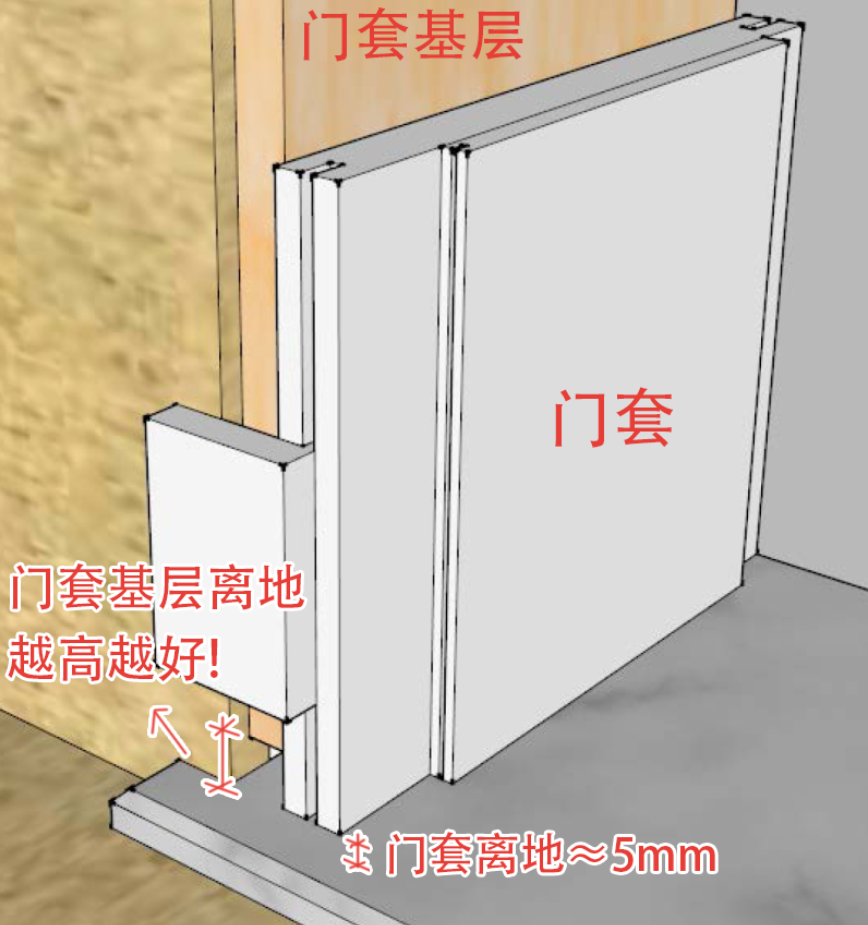

1、在有水气的空间，门套基层及门套饰面都应当离地面完成面5mm左右的距离，避免水汽上窜。

2、在施工过程中，需对门套底层进行防霉处理（如：遮盖防水薄膜等）

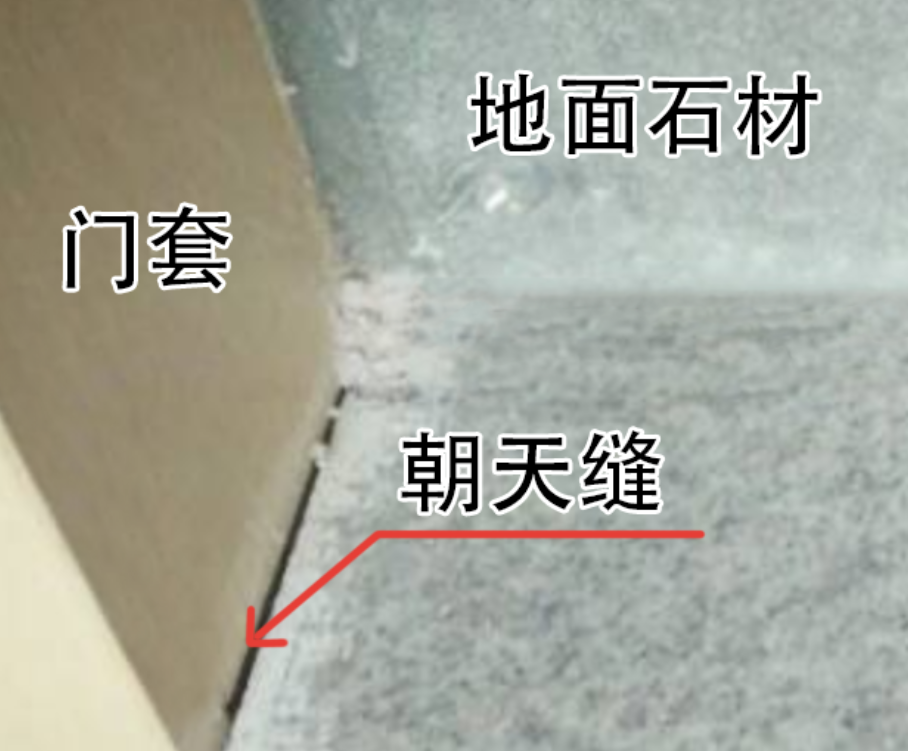

门套周边有朝天缝：

门套施工时，先做了门套线，后做的地面饰面，因此出现朝天缝的情况。

解决方案：

按照正常流程施工，先做门套基层，然后做地面饰面，最后，再做门套饰面以及门扇的安装。

今天的内容对于没有现场经验的人来说，可能有些难以理解，但是，这些通病恰恰是因为设计师不了解，施工方不清楚，监理方监管不力而造成的，而且几乎绝大多数工地都会出现这些情况，因此，建议在你的质量通病笔记里面记下这几种关于门的常见的错误；

后期我们还会有更多的质量通病解析，争取让你学完后，再去到施工现场，不用一脸茫然了。

今日练习

上面我们提到了门套的常见诟病，接下来我们举一反三：

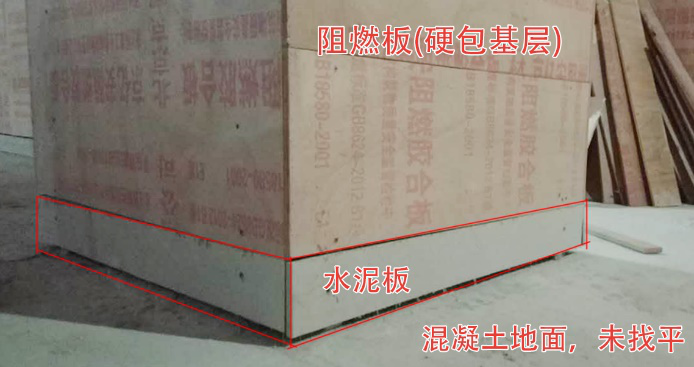

下图是硬包基层的现场做法，请你判断为什么现场人员会这样做？不这样做会出现什么问题？除了这样做，还有那些做法？
