设计的“初始”是一张张恣意潦草的平面手稿，那是方案设计的灵魂；图纸深化的“初始”是一张张正确完整的平面图，那是设计落地执行的起源。

对于深化设计师而言，最最基础的平面图，是统筹全局，牵一发而动全身的纲要。如何才能让平面图一步到位，减少在施工图绘制中反反复复的修改？如何在午夜时分不必再挑灯宵战，克肝消得人憔悴？

那就先从系统的讲一张平面图作为开始吧：

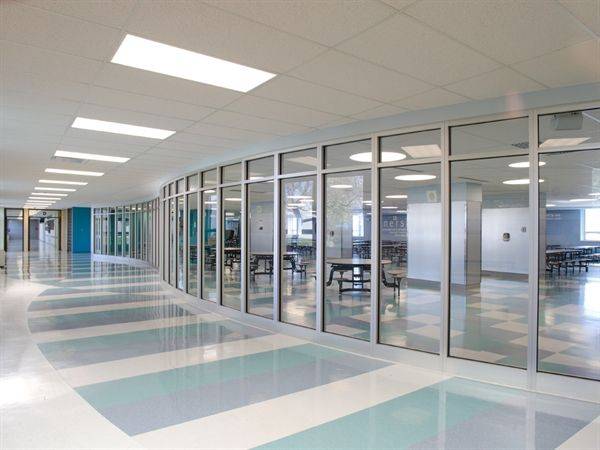

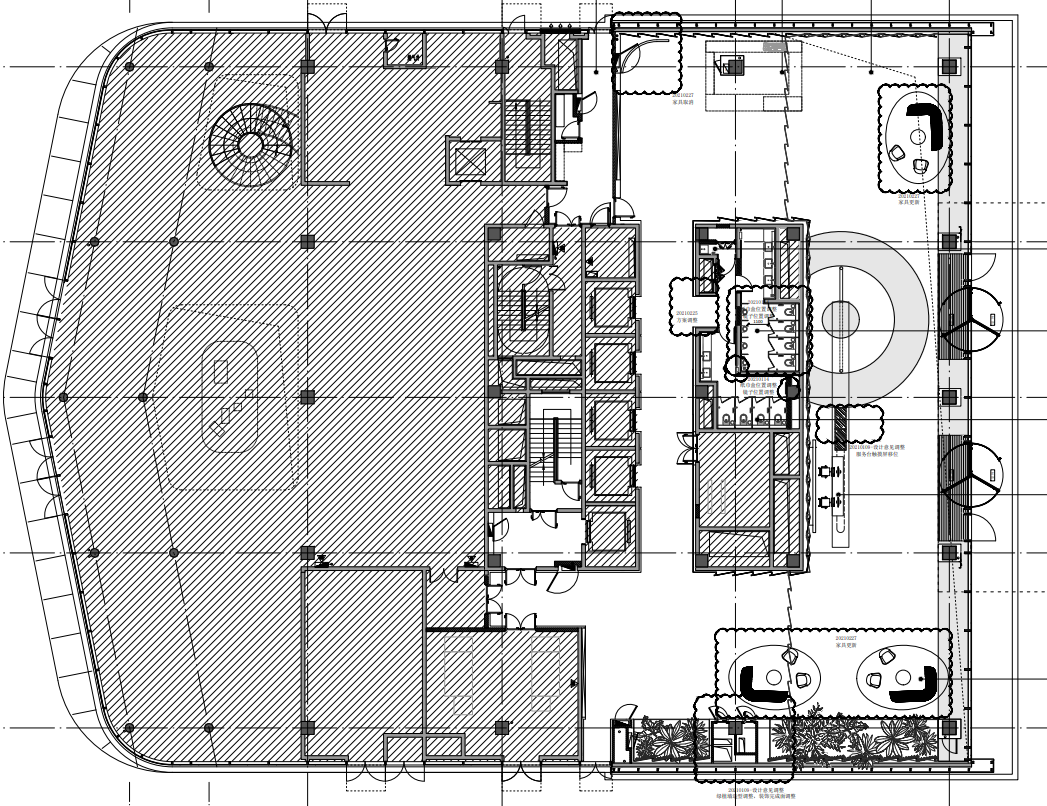

平面图上包含：隔墙（这个往往是最容易让人忽略的，但却是最重要的内容）、固定家具和活动家具、墙面造型（也就是完成面）、门、窗（幕墙）、隔断、楼梯（台阶）、消火栓、管井、电梯等等。

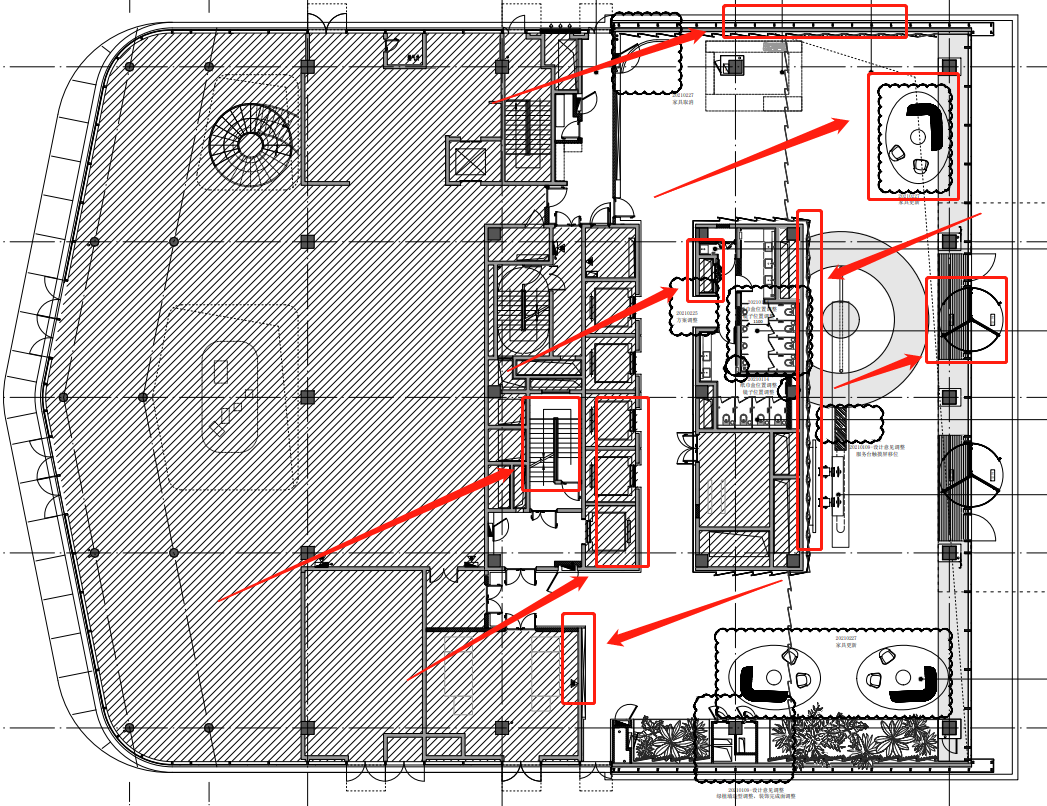

告诉你，这其中的每个内容都是一个坑。至于坑在何处？下面来听我慢慢分解。

墙体除了原建筑墙体还包括构造柱、剪力墙体、非承重墙体等，剩下的都是装饰需要新建的墙体。

用什么材料作为新建墙体呢？这需要在平面布置图阶段就要想清楚，还有这个墙体的结构强度，造型饰面的骨肉皮工艺都要考虑在内。因为墙的厚度轻微一动，紧接着所有平面体系就要全部跟着动一遍！这个坑够大吧？

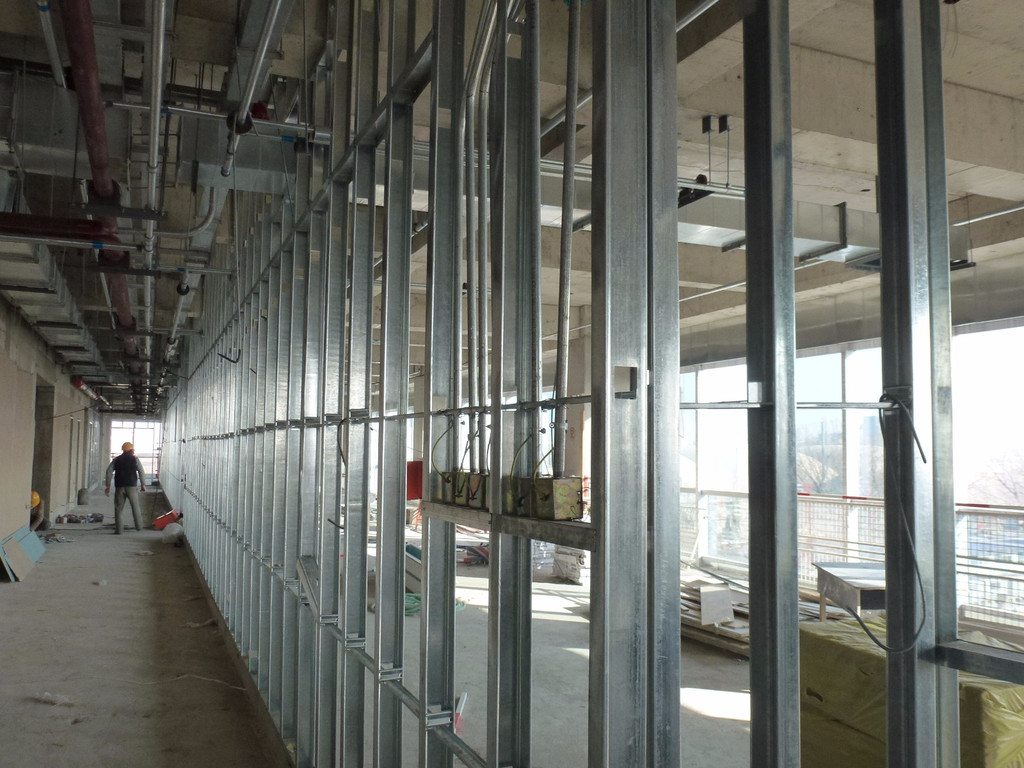

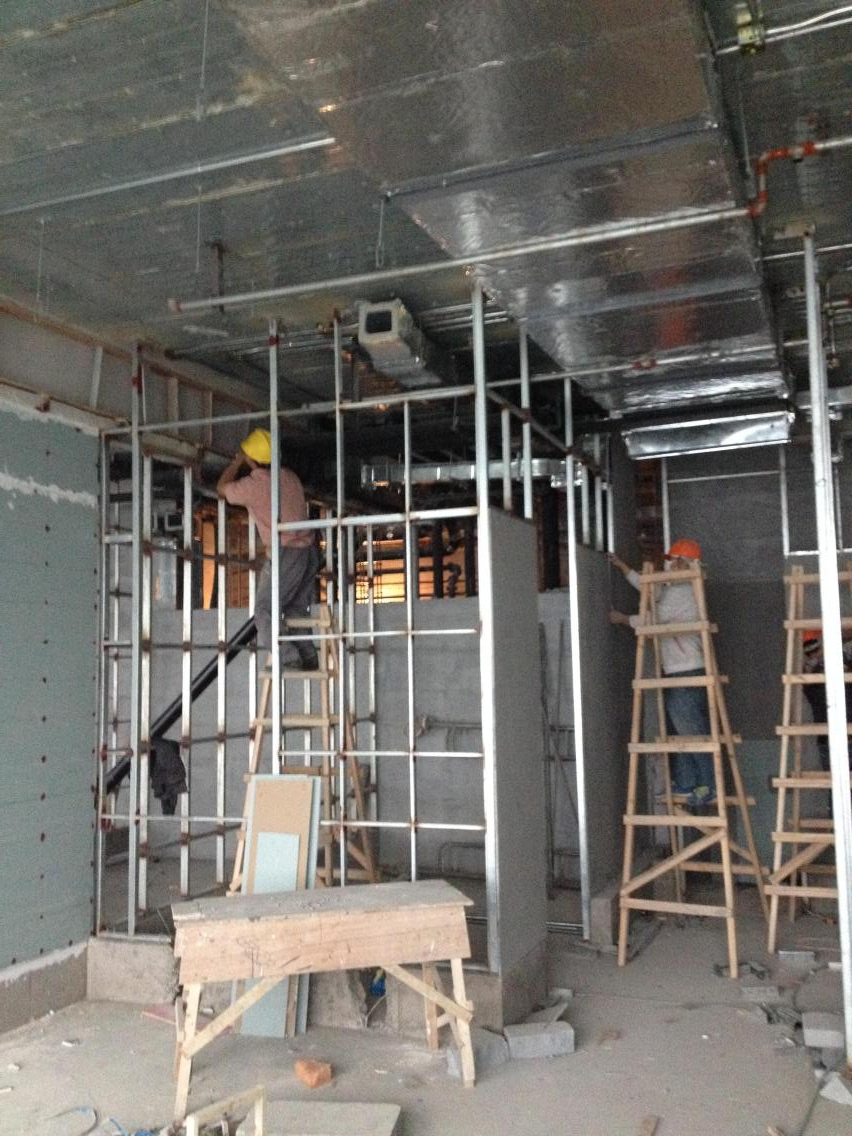

我们室内装饰常用的隔墙有轻质砌块砖、轻钢龙骨石膏板隔墙、钢结构。通常这3个会用在什么地方？

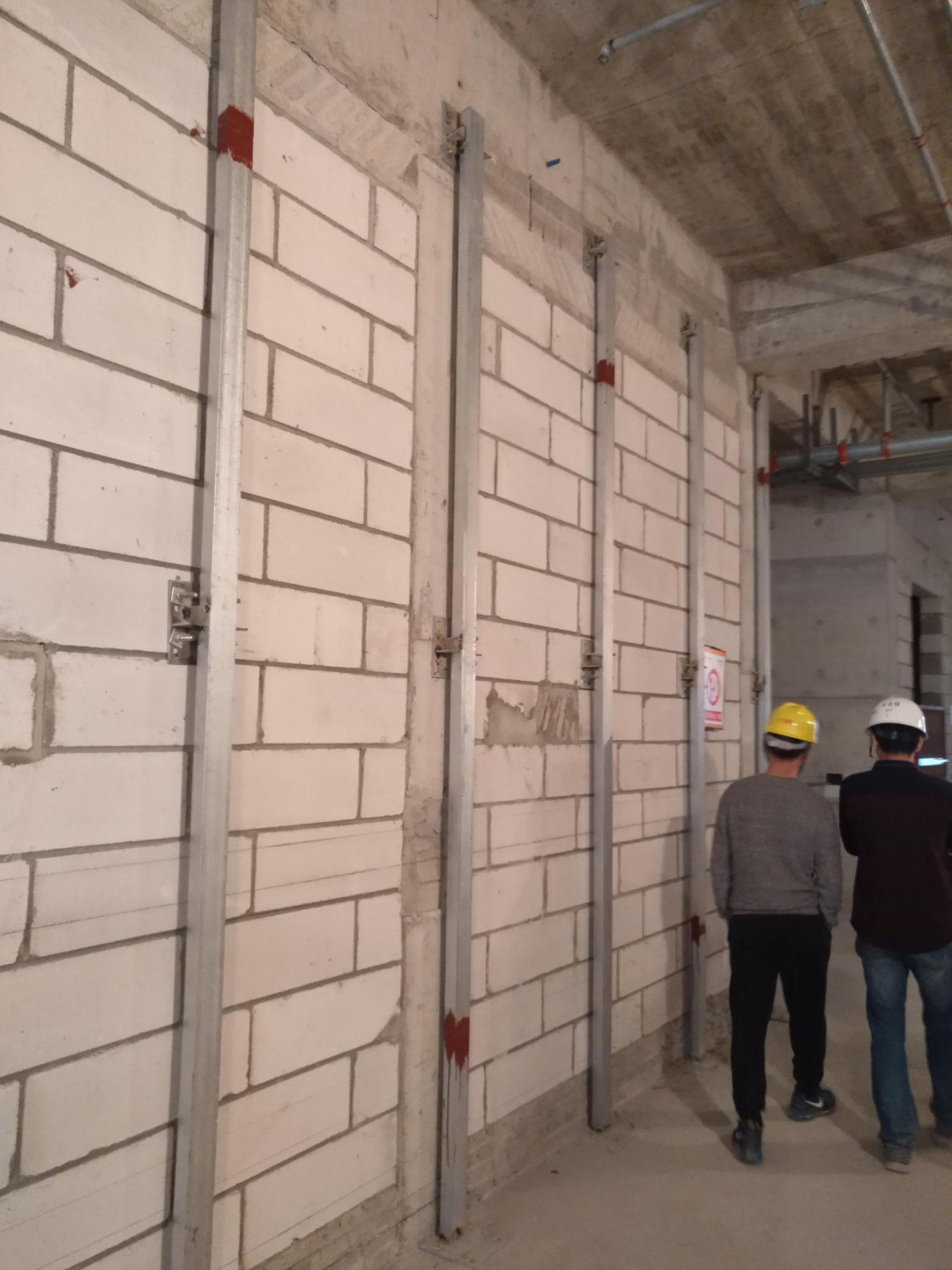

一般用在卫生间等湿度比较高的空间，方便墙体水泥砂浆粉刷做防水和铺贴瓷砖。

轻质砌块砖常见的厚度有100mm与200mm，两边各自挂网胶泥批荡12mm左右，就是120mm和240mm厚的墙体了。

从材料特性角度看，基本上适用于任何地方，但由于造价较高，一般多用于石材干挂的墙面或有特殊要求的墙体。所以一般会根据项目的定位，设计造型对骨架强度的要求，选择性使用。

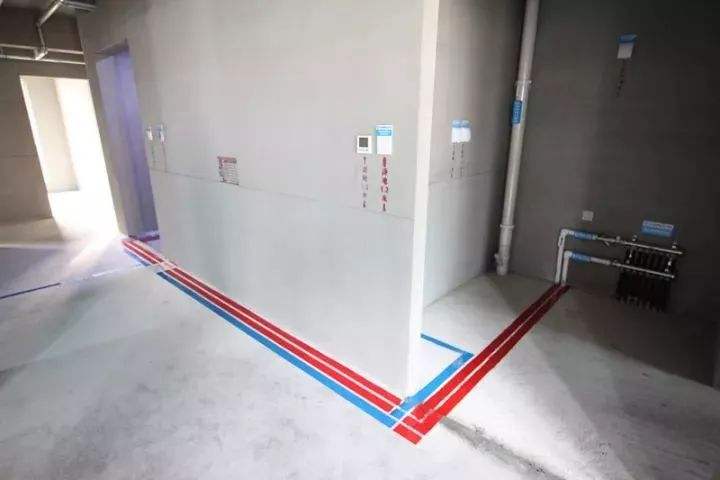

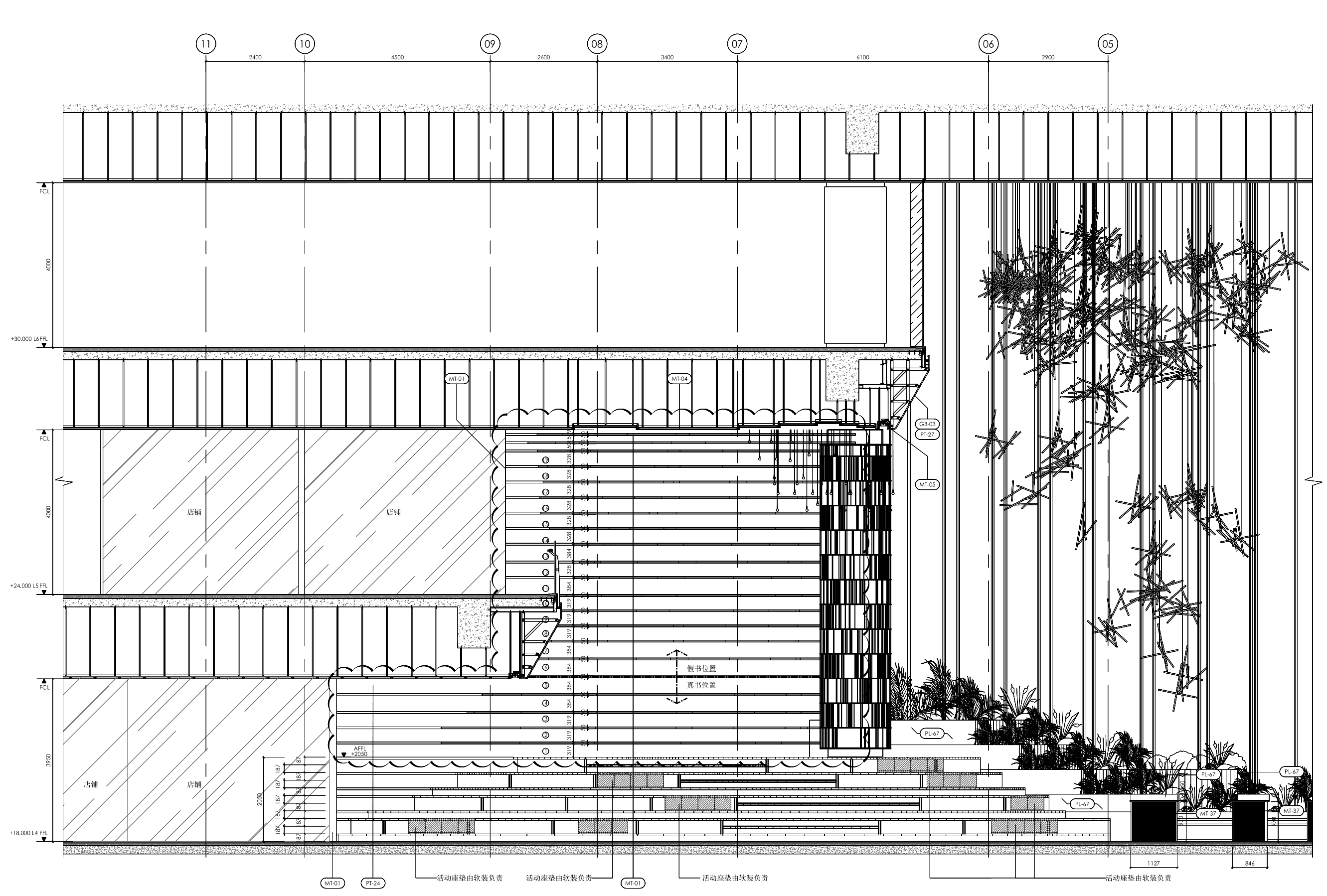

完成面是墙面造型，从墙体基础到最终装饰材料面层的合集。合理的骨肉皮构造的尺寸便是完成面尺寸。

那么，墙面各种材料使用一般在平面图上怎么表达？具体的尺寸又有哪些要求呢？

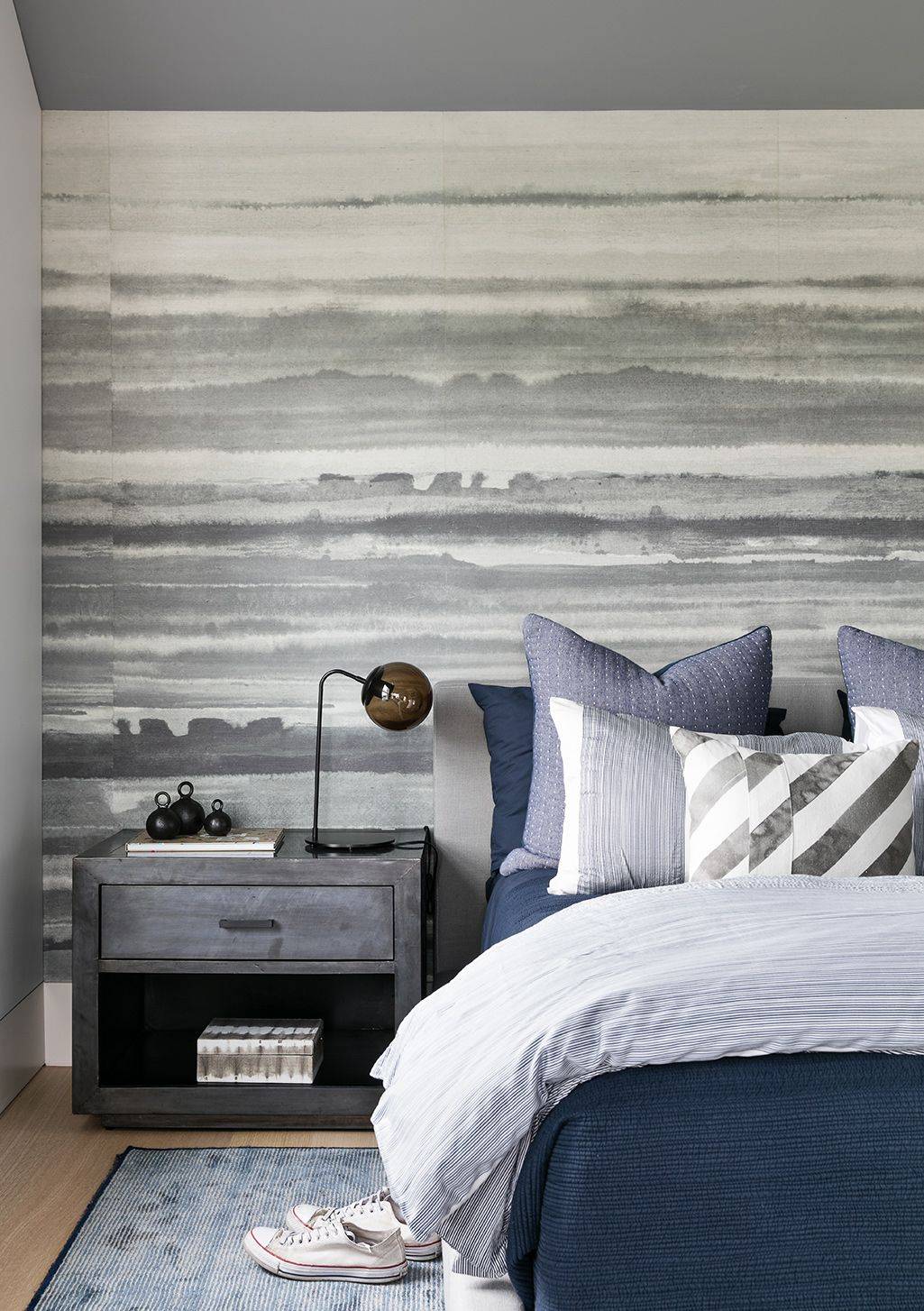

a、墙面是墙纸或乳胶漆，基本可以不画；

b、墙面是木饰面，一般画50mm。做法上来说基层都是用龙骨卡件+防火阻燃板找平。

干挂法就用金属扣件+15mm的挂板就OK了；胶贴法，直接用专用胶黏贴12mm的基层板+3mm的木皮（或防火板）。

c、墙面是玻化砖，完成面就画30mm，8-12mm厚的砖+粘结层+找平层。

d、墙面是大理石的，饰面高度≤3m的，可以湿贴，可以干挂，湿贴50mm，干挂100mm；墙面高度＞3m的，一定要做干挂。

高度越高，留的完成面越多，8m以上的至少留250mm以上。而且石材干挂的话，石材厚度至少30mm，湿贴可以20mm。

e、墙面是铝板的，大面积的铝板也是要干挂的，所以也要画100mm完成面。如果是局部的，可以直接将金属板贴在基层板上的，30mm左右就可以。

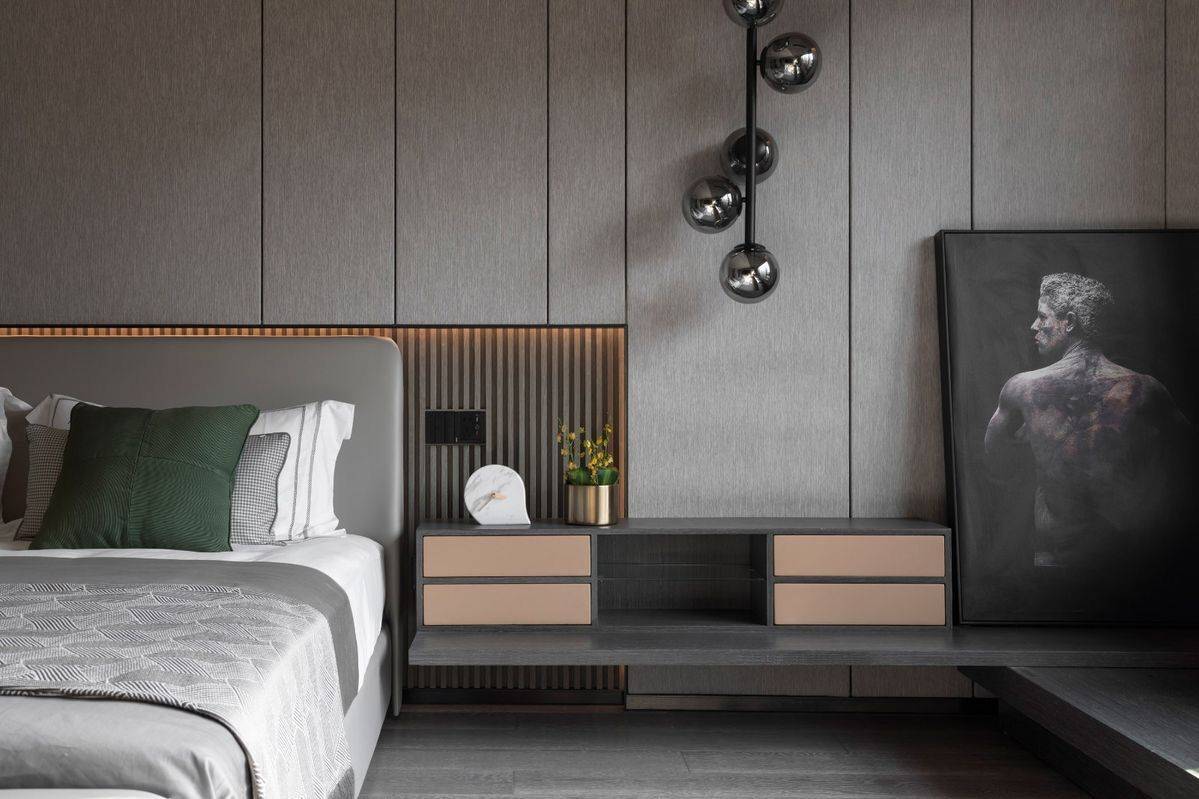

f、墙面是软包或硬包的，基本就50mm的完成面可以了。做法也是龙骨卡件+防火阻燃板找平，然后直接贴软包或硬包的板就行。

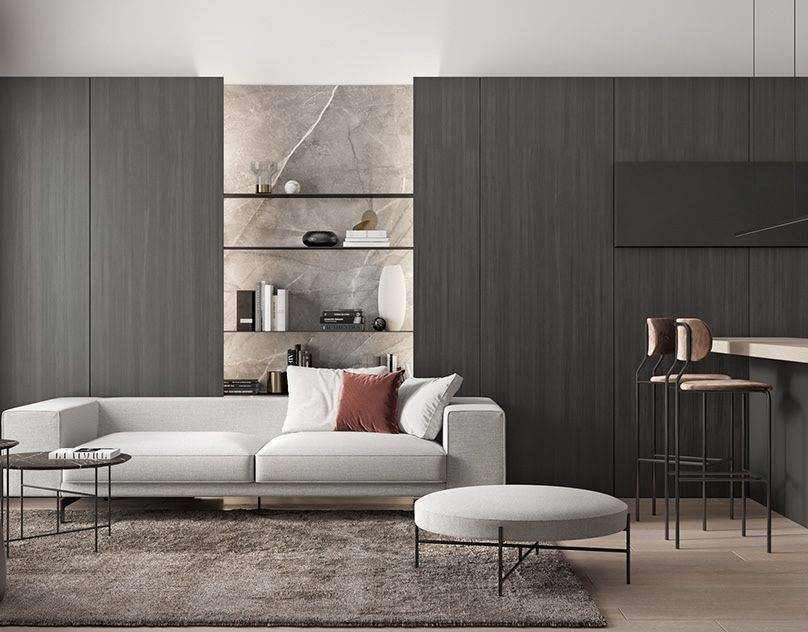

固定家具是否到顶决定了你的顶面造型，是否到地关系着你的地坪铺设范围。

活动家具在哪？同样能影响你的顶面和地坪，有时候，顶面造型和地坪拼花是以房间居中？还是以家具居中？会是件非常让人纠结的事情。

墙面的完成面该怎么确定？根据材质决定，这个我们以后的篇章里细说。

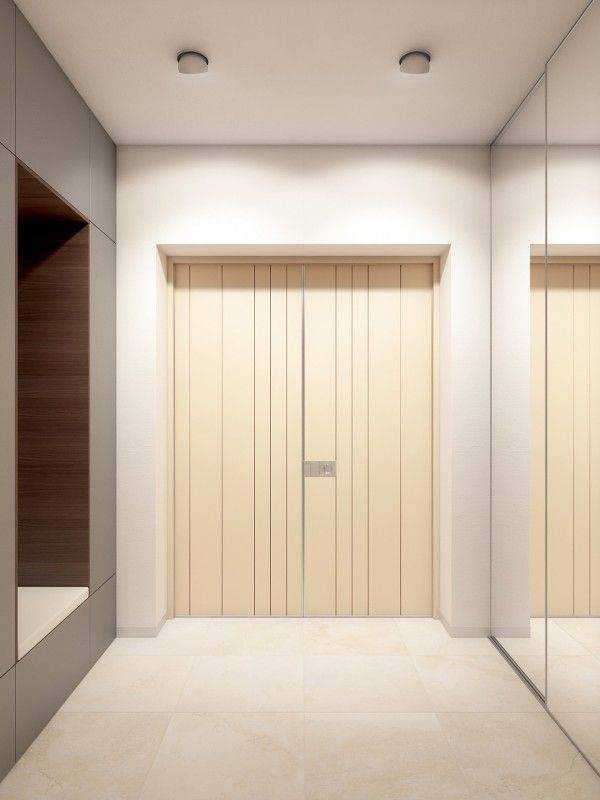

门为什么也是坑哪？因为有的门是防火门。大部分方案设计师是不考虑防火门这个问题的（包括像HBA这样牛X的资深设计公司）。防火门高度限制在2300mm，门套限制在墙上，是方案设计师的噩梦，所以他们有意无意的忽略，忽略，再忽略（我没看见，什么也没看见）。

这些是你经常要考虑收口的地方，顶的、地的、墙的。

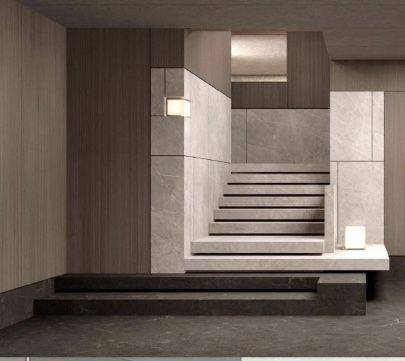

楼梯（台阶）如果是建筑的还好，如果不是建筑的，你最 好乖乖的核对完层高、梁的位置，楼板开洞位置，再深入的画下去。

算步数，算步高，栏杆怎么画？侧面怎么收？如果你拿到方案设计的平面图上还没有消火栓，你还是赶紧去找来安上去，否则，你后期会到处找地藏这个玩意儿。很有可能会影响你的立面，好可怕。

管井应该是建筑的吧，没我们什么事吧？哼哼（冷笑），怎么可能没你的事？你作为深化设计师必须面面俱到，管井核对一下位置和厚度，凡是有卫生间的位置就看看有没有管井，特别是新增的卫生间。

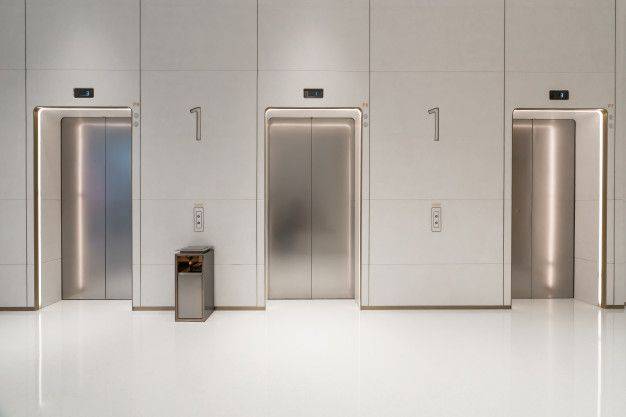

电梯也会是坑，怎么可能？好吧，你先核对一下每层电梯开门的位置是不是一致，再告诉我有没有被坑到过。

小结.

以上，就是平面图纸中常常能够遇到，但你经常容易忽略的一些“坑”，在普通的家装空间还好，一般不会出现大问题，但是在别墅空间以及大型的公装空间，你忽略的“坑”不仅会让项目周期紧张、修改频繁，甚至能够出现巨大的质量问题，最后影响到你自己甚至整个公司。

tips：文章篇幅有限，更多关于天花、地坪、水电、消防......等等图纸的遇到的“坑”，下期再跟你继续讲解~
