设计师一直都在追求创新和突破，在追求美的同时，还要兼顾功能和实用性。而且只是好看还不行，还需考虑到落地。
以隐藏式层板举例，存在任何风格中，如何落地是否是你心中很大的疑惑？今天我们就把这个问题聊透。
隐藏层板

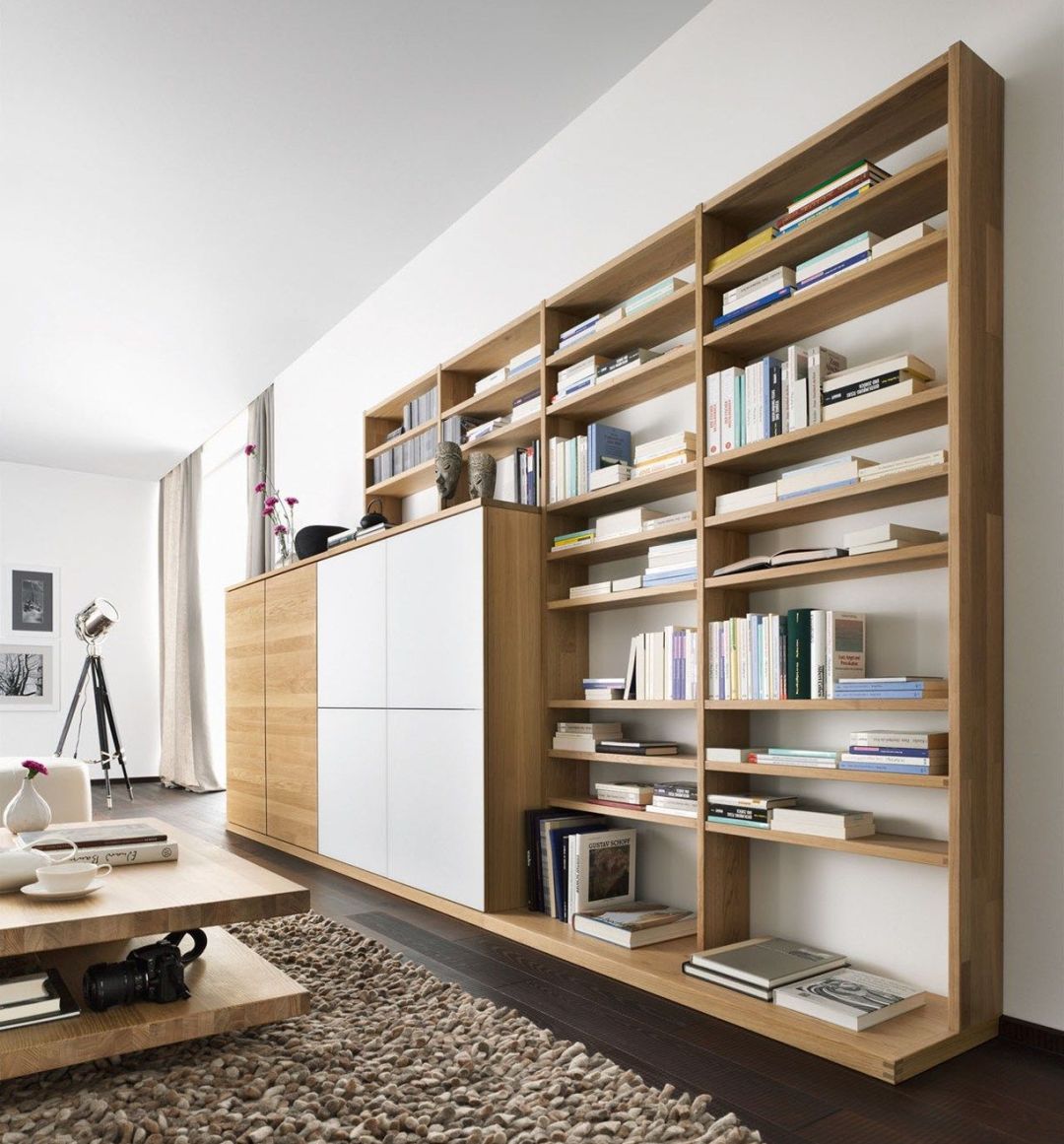

常规层板与多个面连接有支撑力，或带有金属支架，这种做法常规直观，能够很好的承载物品，方便理解和施工。

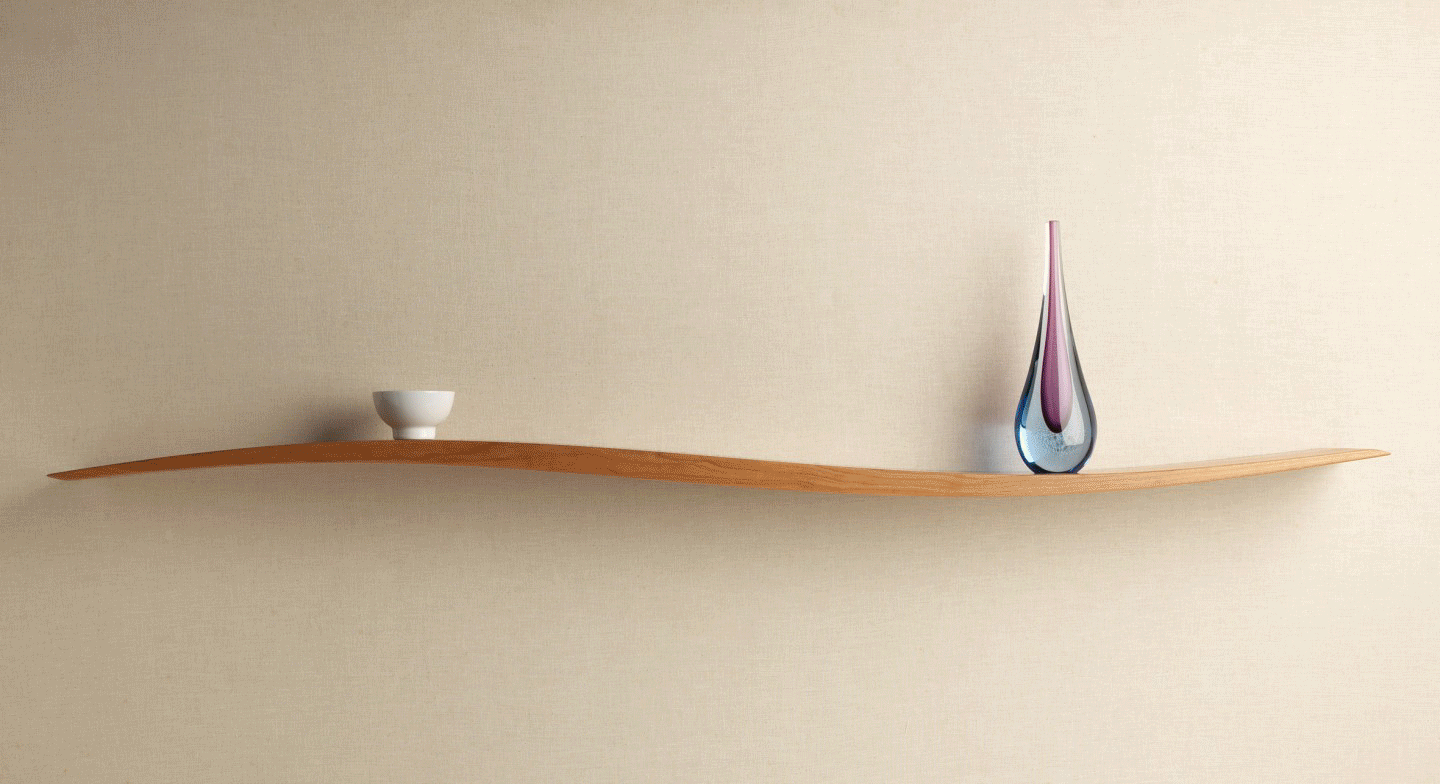

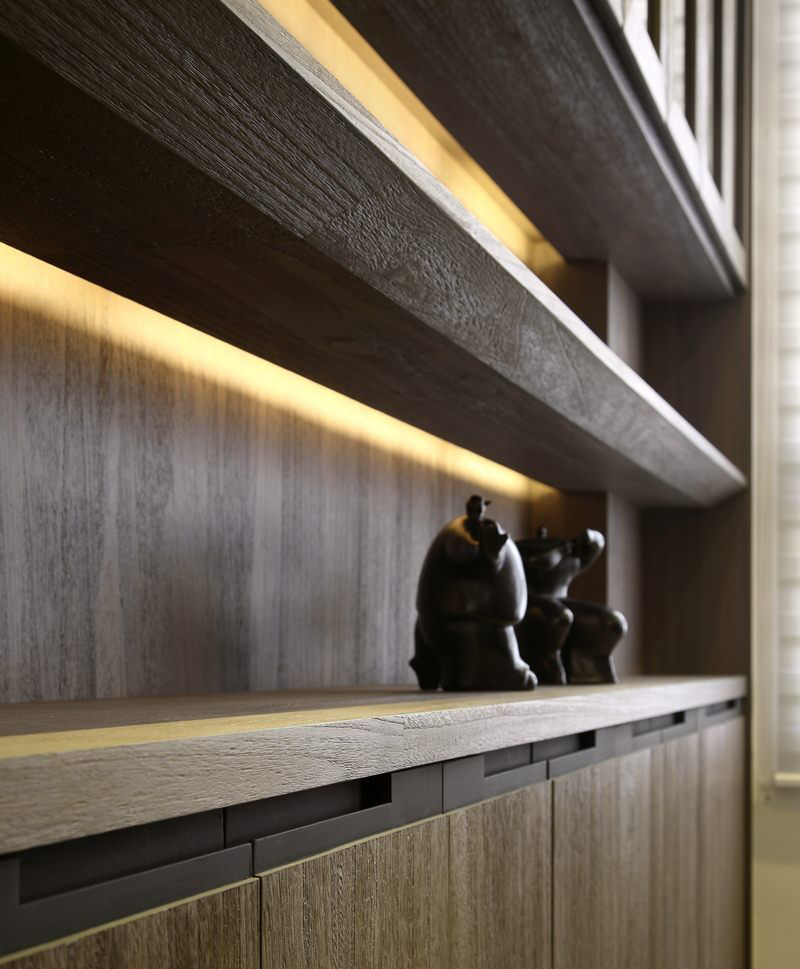

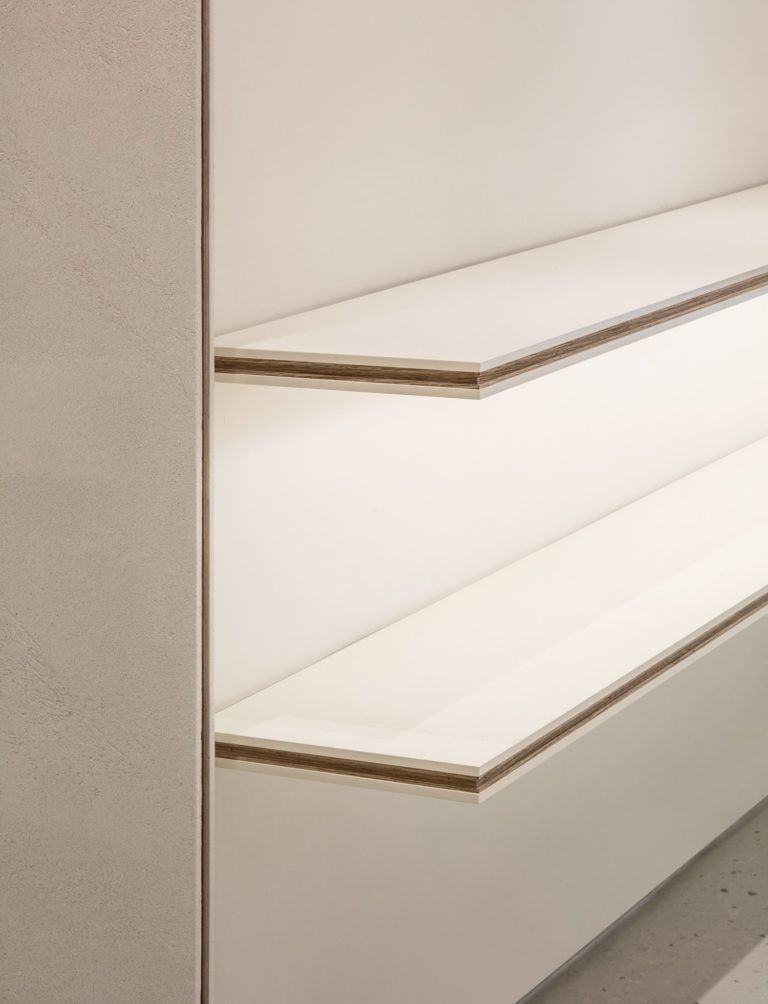

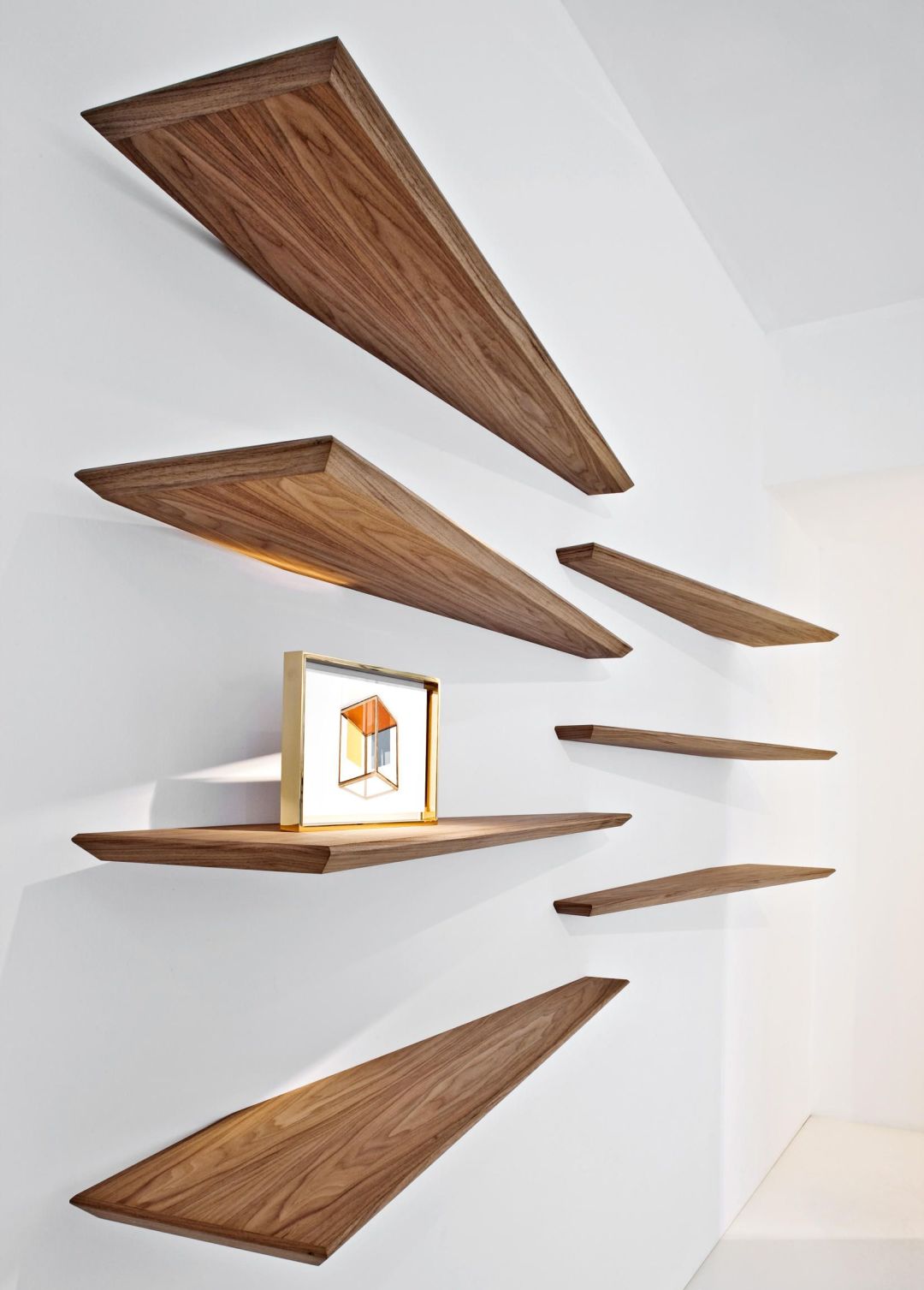

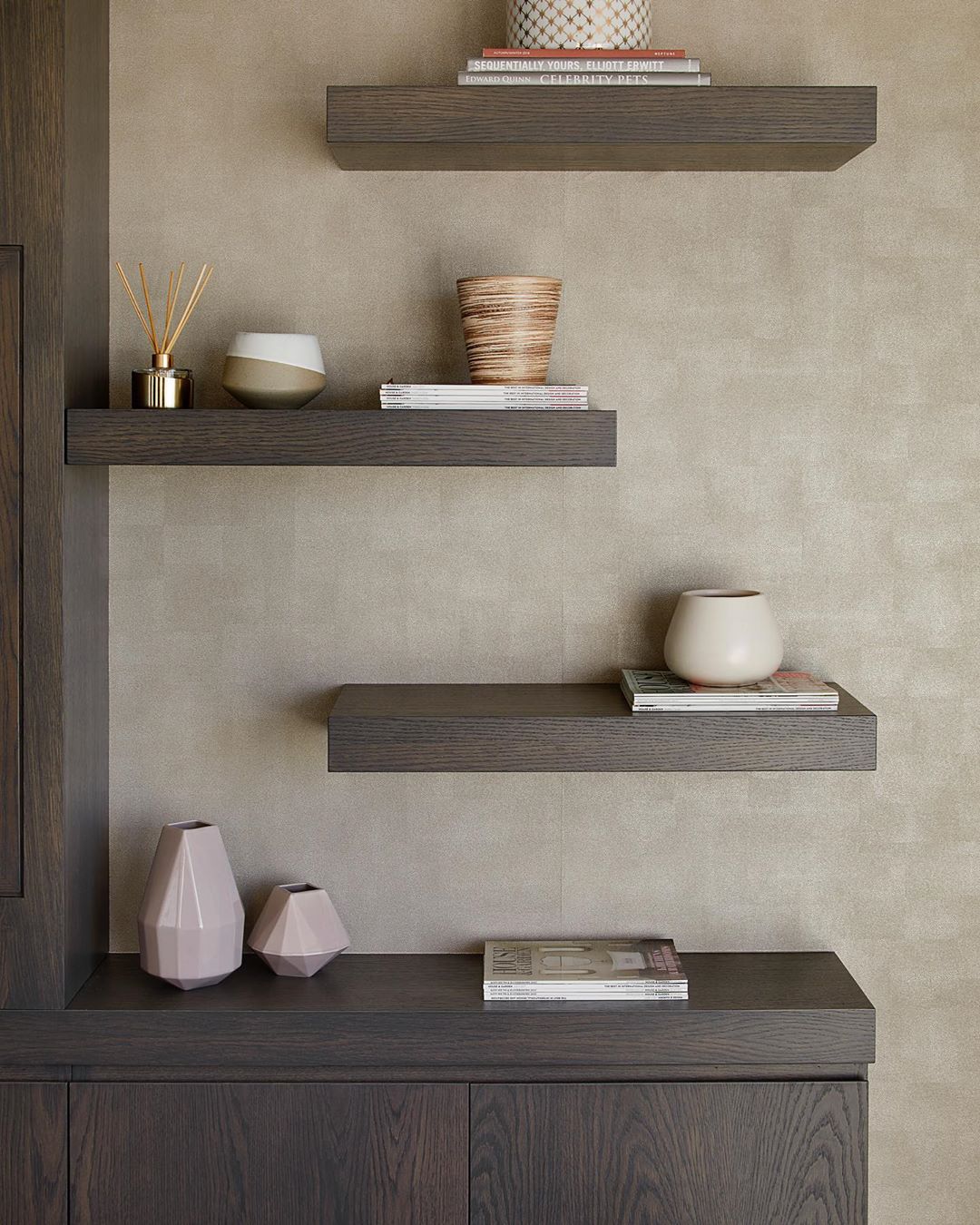

而隐藏式层板在视觉上墙体只有一个连接面，上下左右都是悬空，层板上放置物品给人极简感。
1、预埋钢架隐藏板安装
当墙面完成面足够时，通过在墙面上做钢架挑出，封基层板贴木皮。
这个方式具有承重力和稳固性，钢架在墙面上的固定点也隐藏于完成面之内。

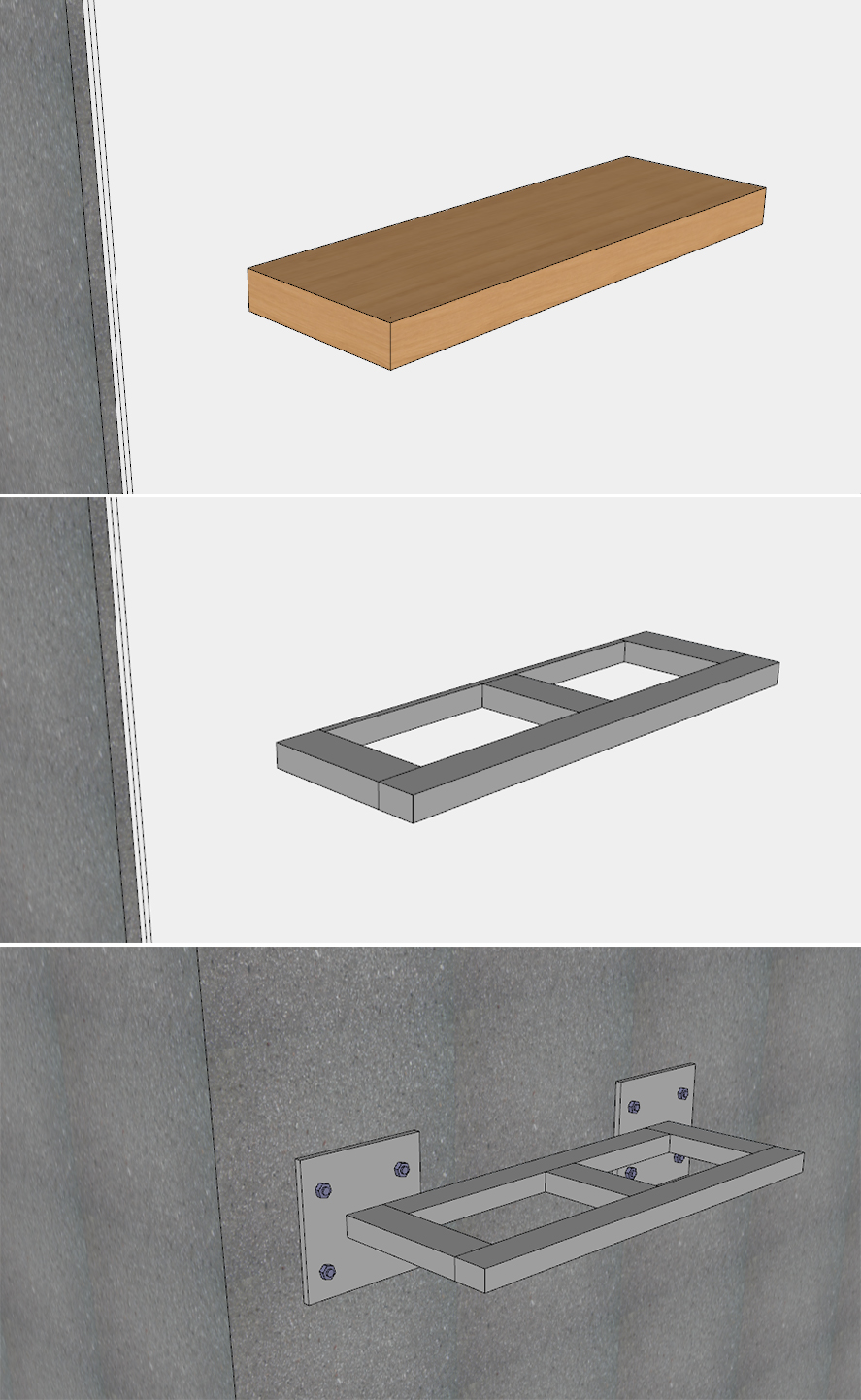

△充足墙面完成面安装示意

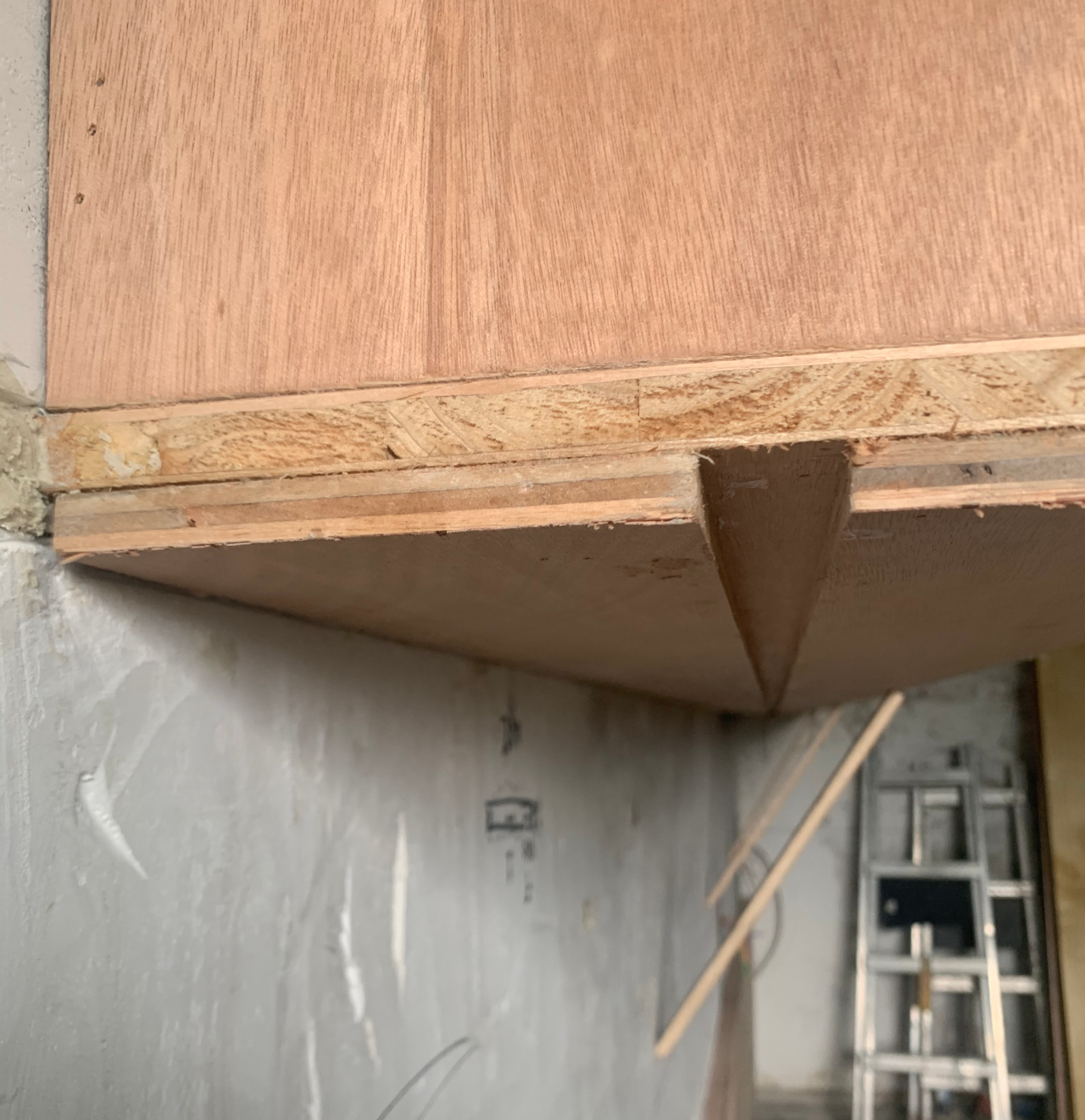

由于层板内部钢架支撑，层板的厚度和墙面完成面厚度较高，同理与挑空台面桌面、悬挑楼梯近似。

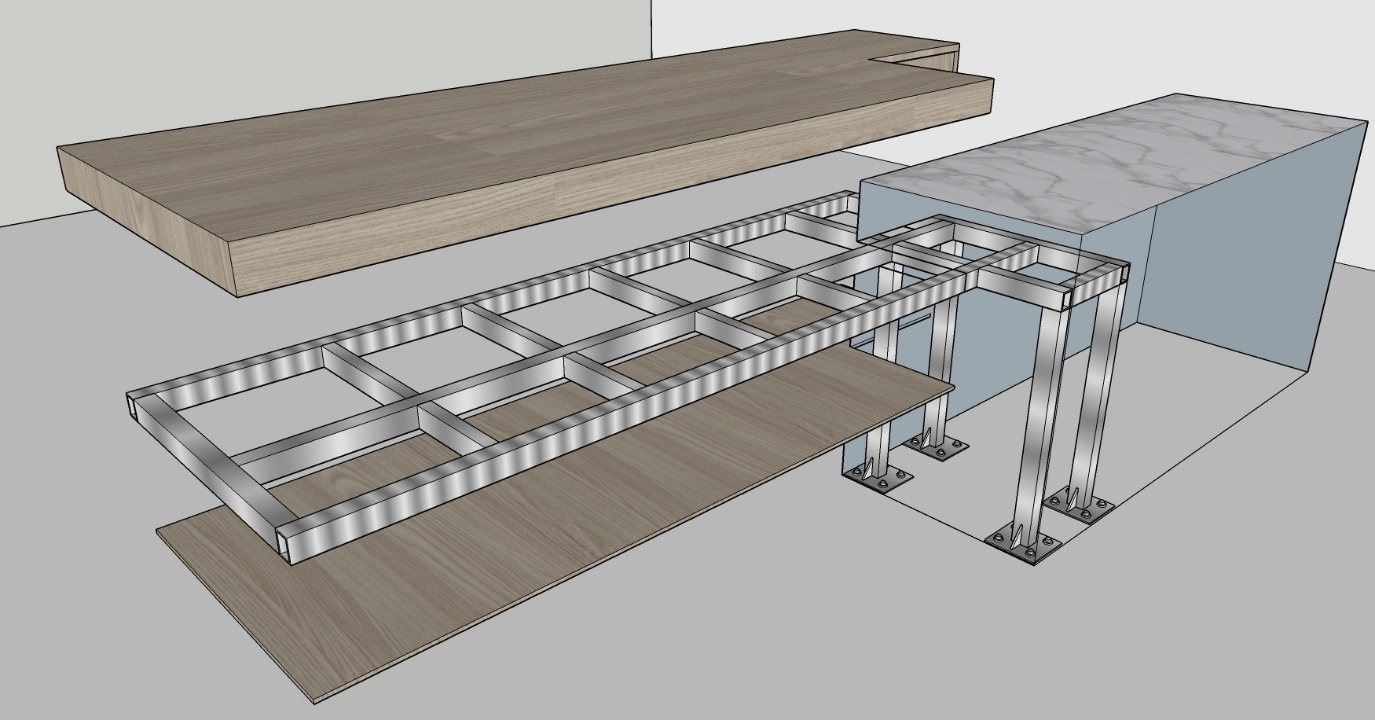

△挑空桌面构造效果SU展示

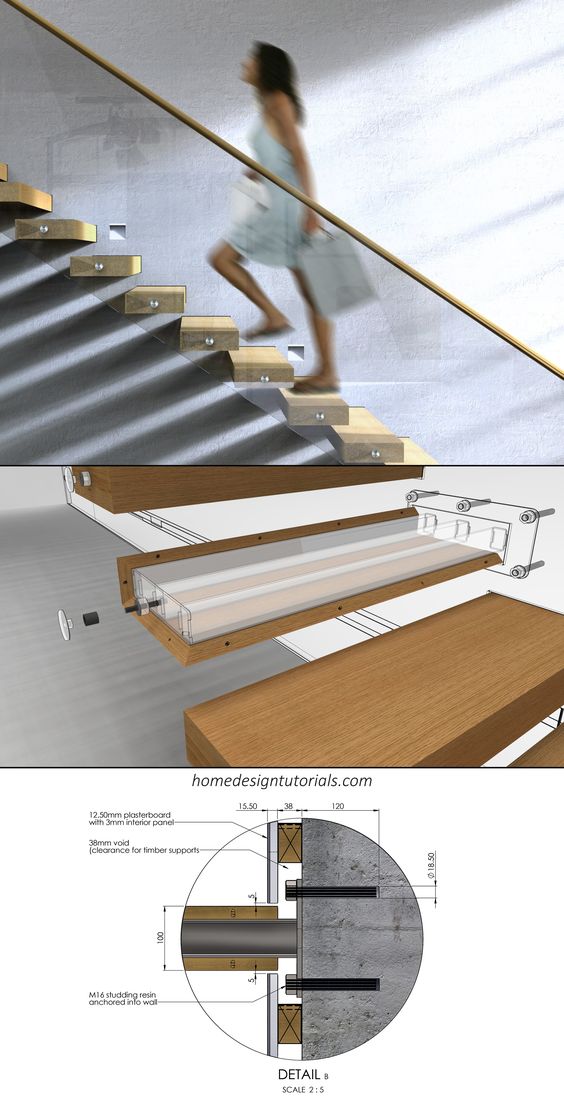

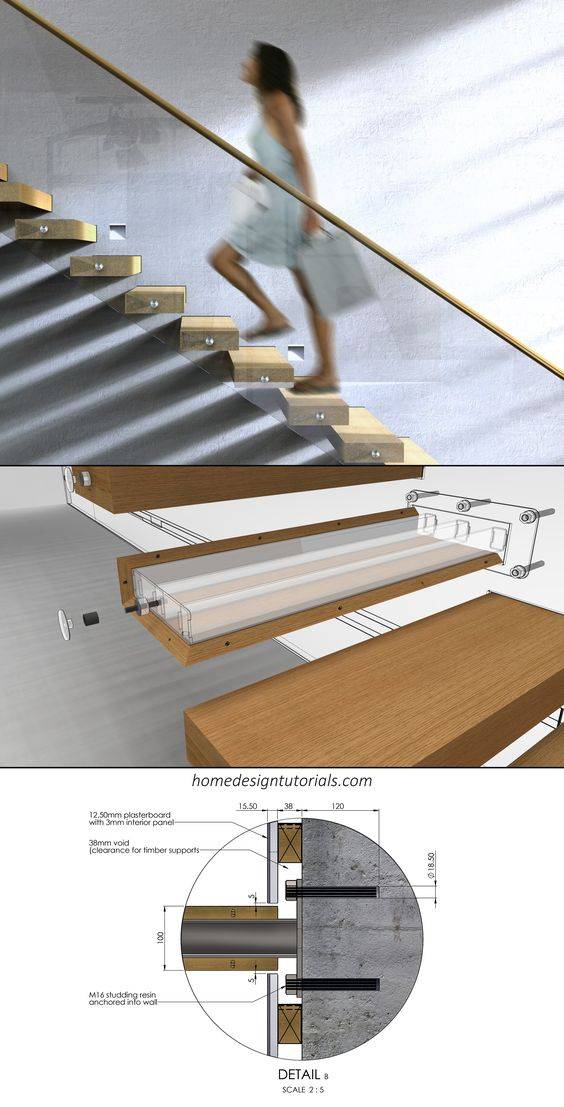

△悬挑楼梯效果及安装节点示意
2、墙面完成面不充足
既要承重，又没有足够完成面隐藏支撑结构，安装方式有3种：
a、 五金件安装

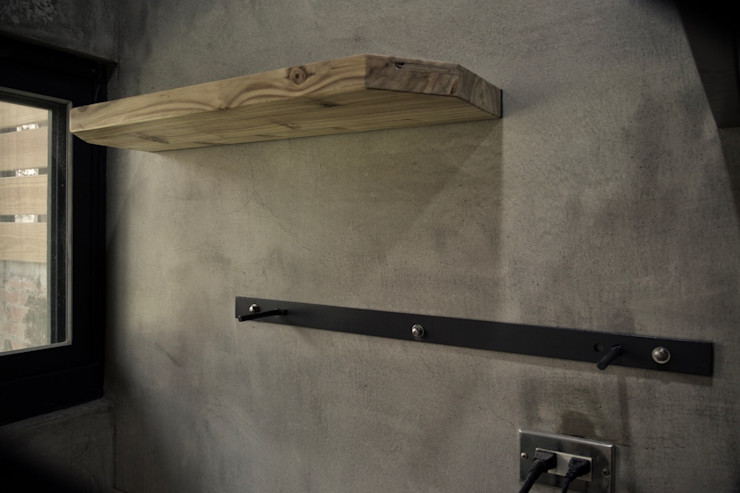

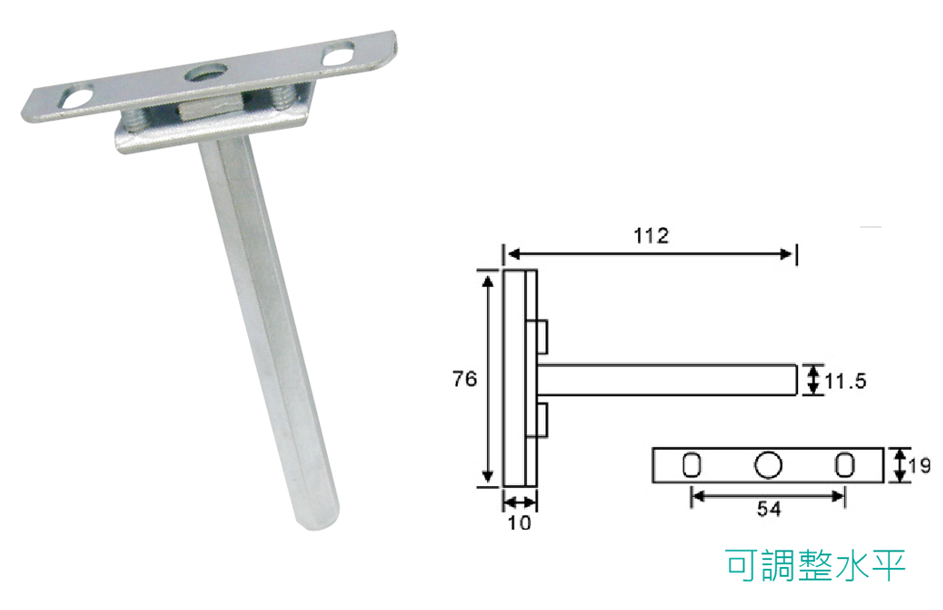

△五金件安装示意
安装原理与钢架结构挑出相似，安装完成后，层板外表看不出任何五金配件，适用层板厚度更薄。
安装工艺：
对于使用性要求较高的隐藏式层板，要选用好的五金，支架与墙面要用膨胀螺栓固定。

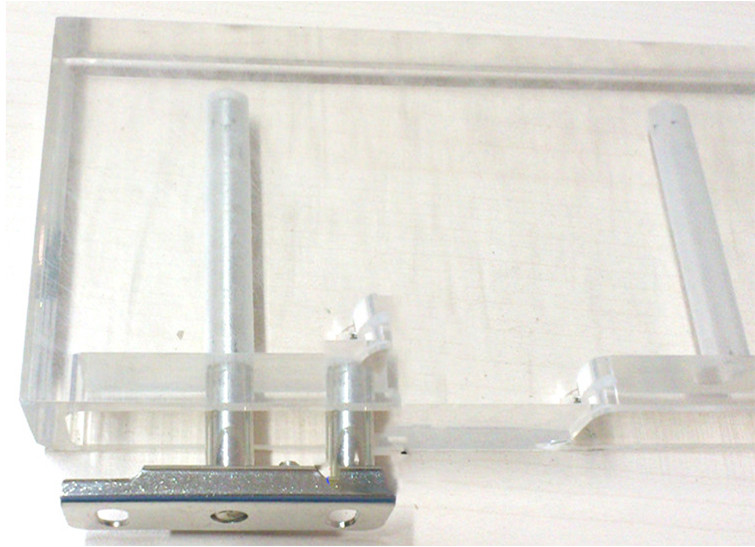

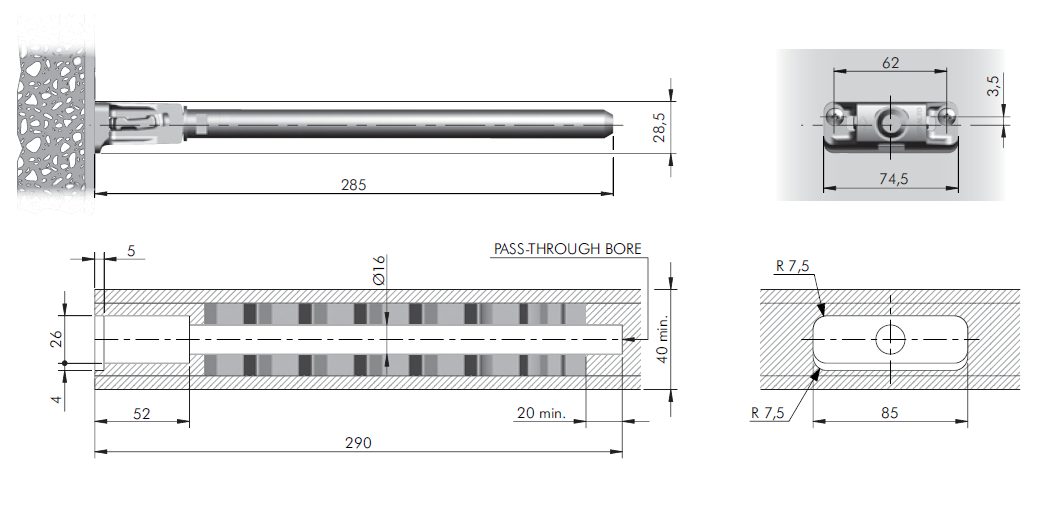

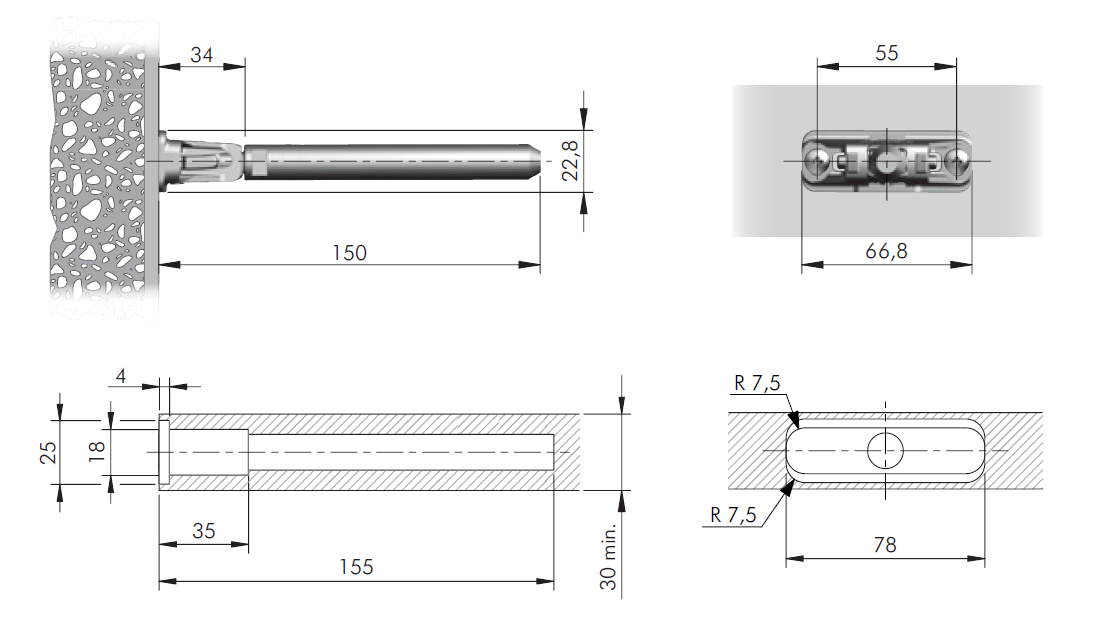

△五金件安装节点示意
施工流程：
准备工具→水平定位打孔→膨胀螺栓固定支架→上层板微调→最后固定层板和支架。

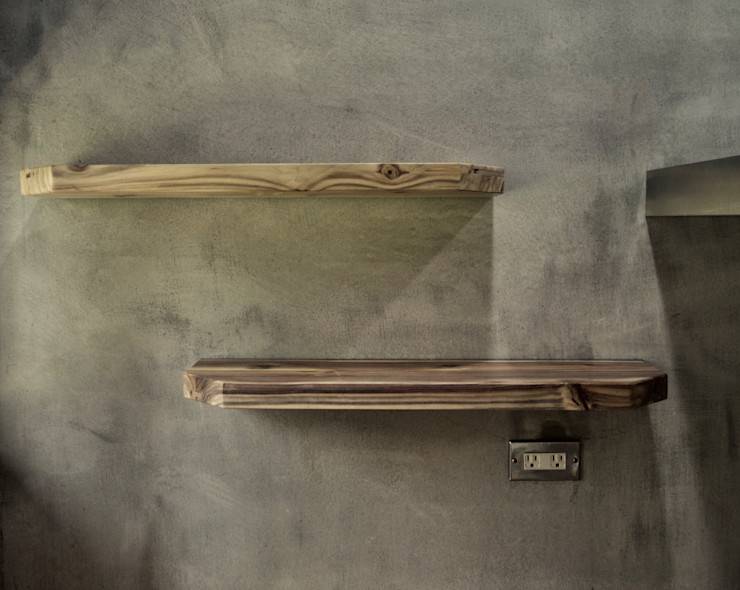

b、简易安装方式

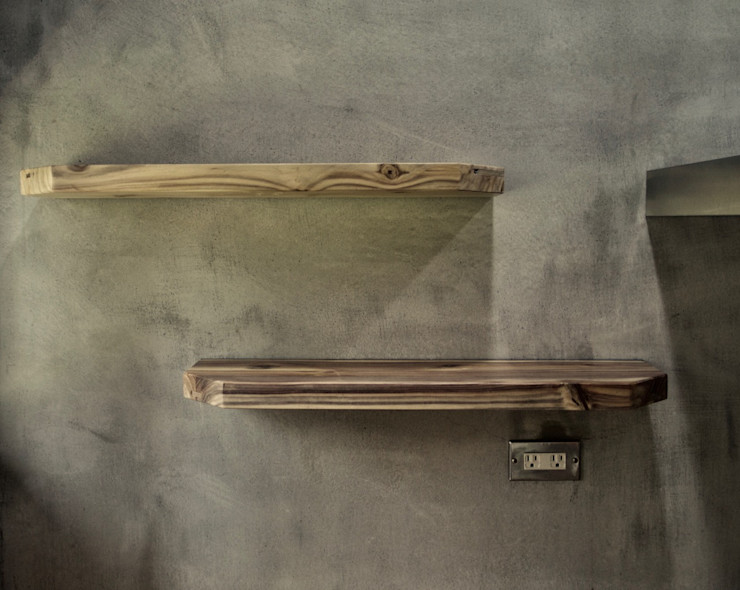

对于简易层板，可以采用自攻螺丝和金属拖架来安装固定，不过这种层板的称重能力比较差。

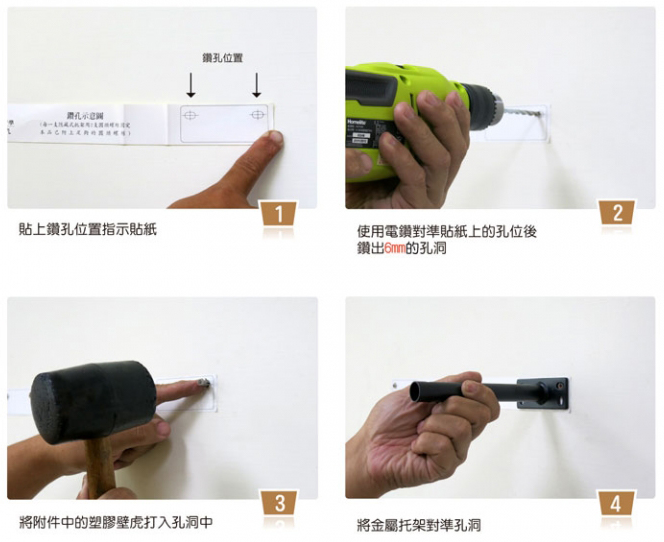

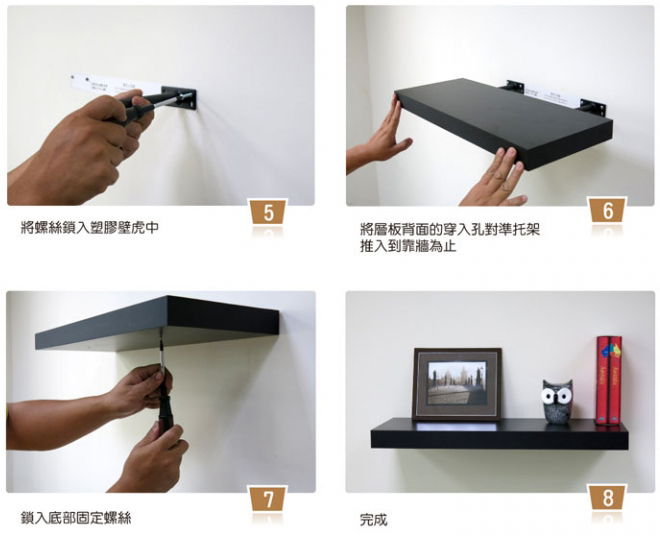

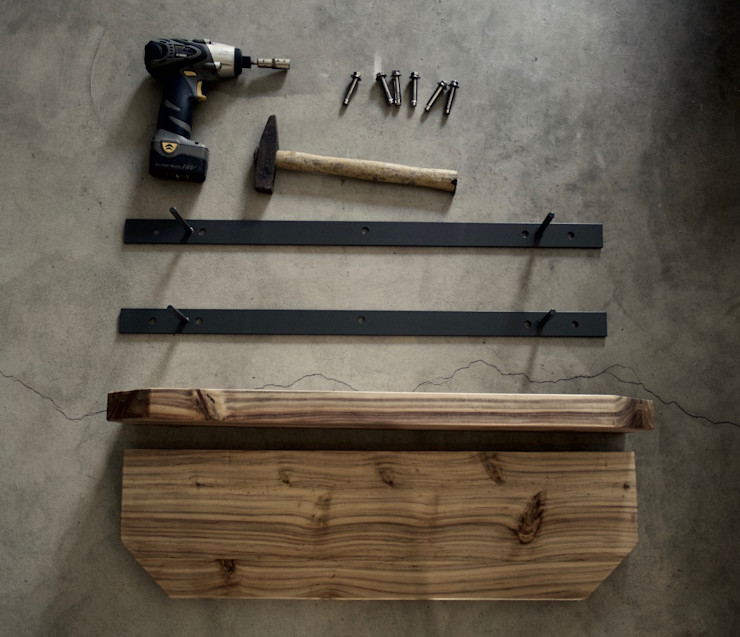

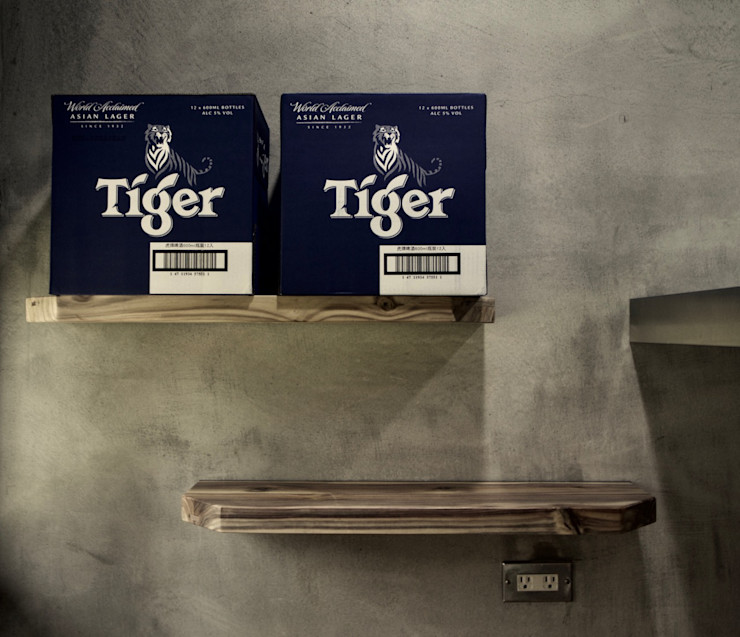

△施工流程详细操作示意
c、不依靠五金安装
在不借助五金构件，墙面不做凸出的完成面时，实际施工现场还有一种做法：
就是将墙体开一条小槽，将层板卡在槽内用AB胶固定，在层板与墙面固定牢固之后做木饰面，我们来看下现场照片。

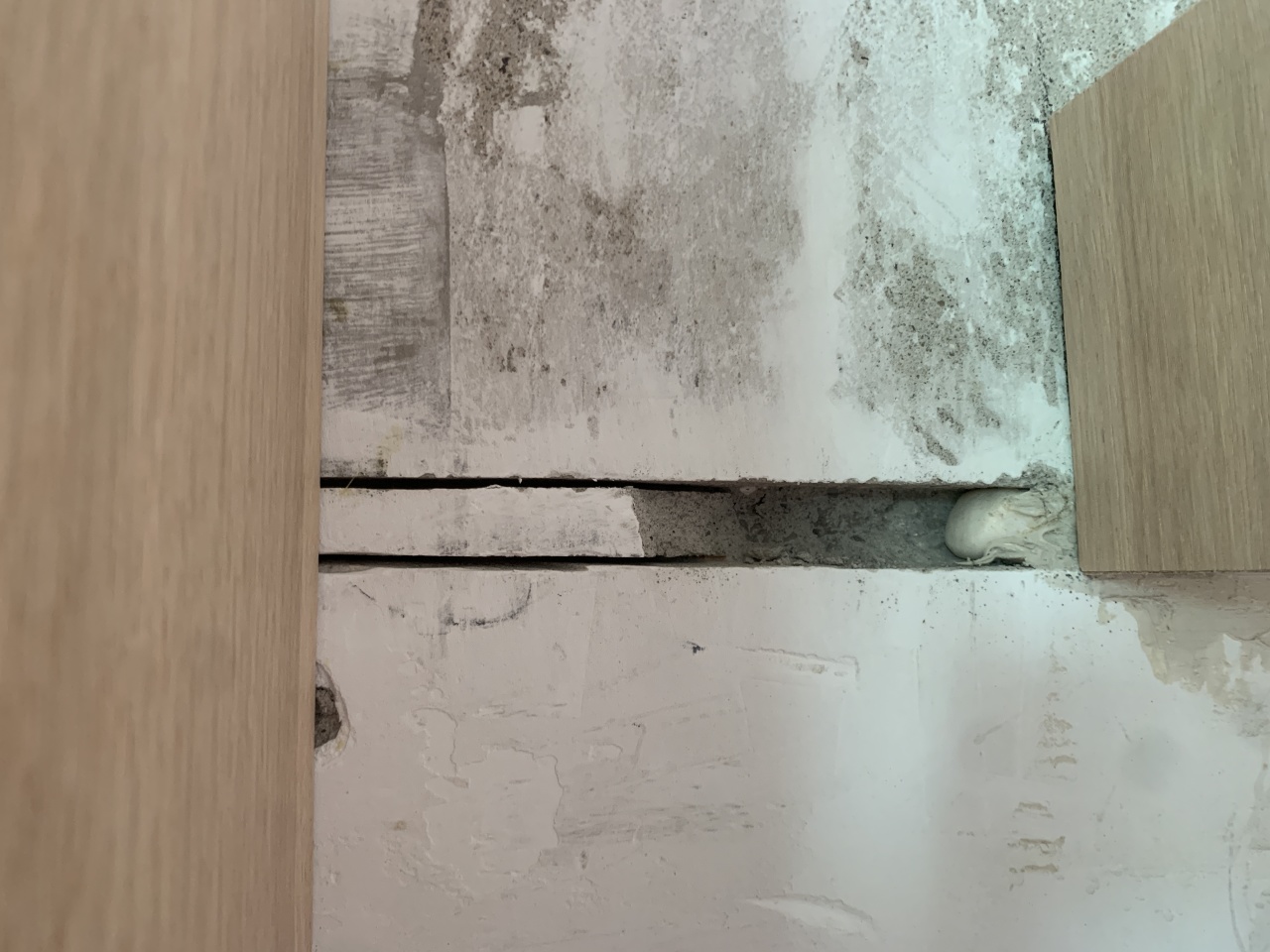

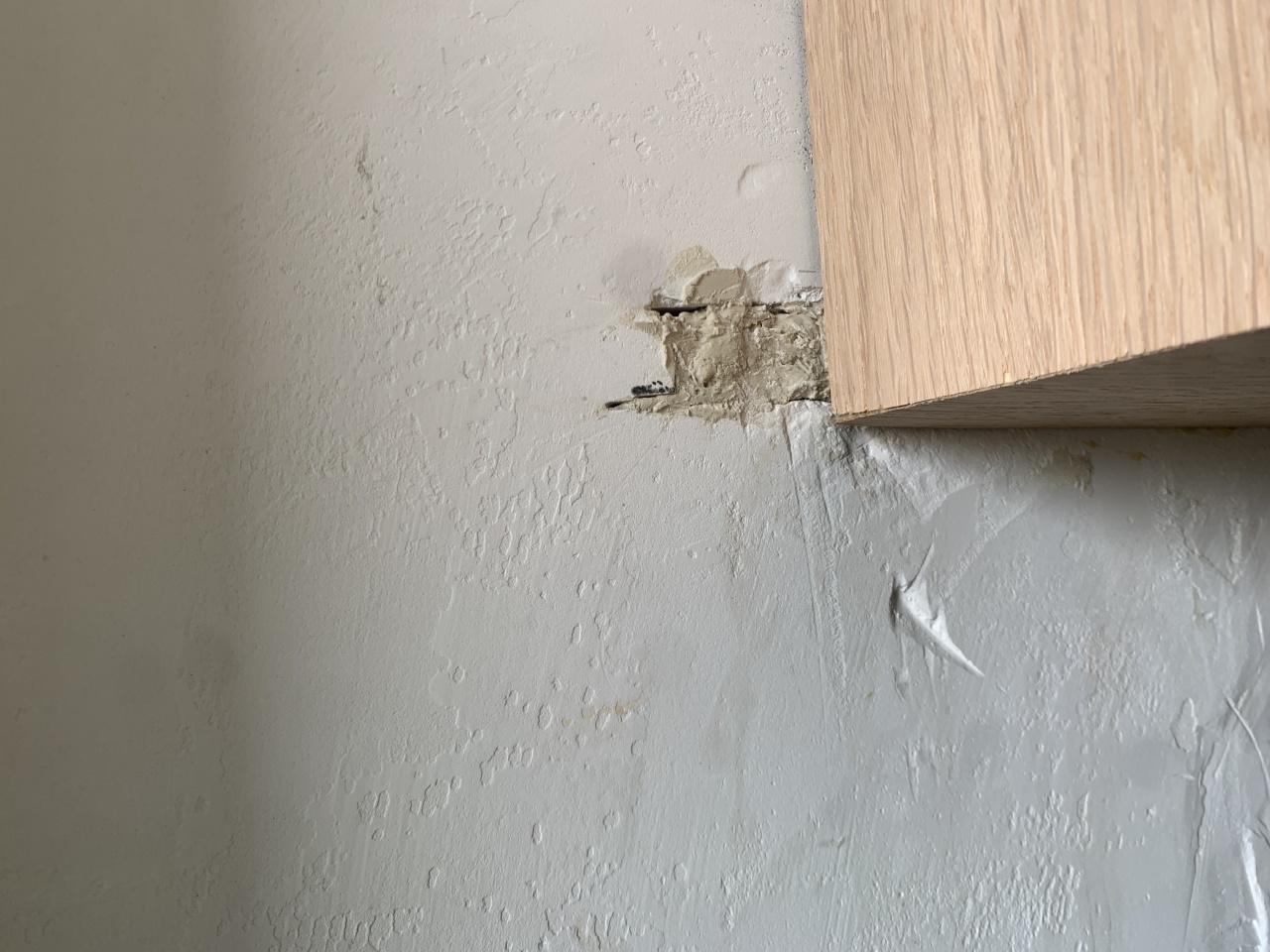

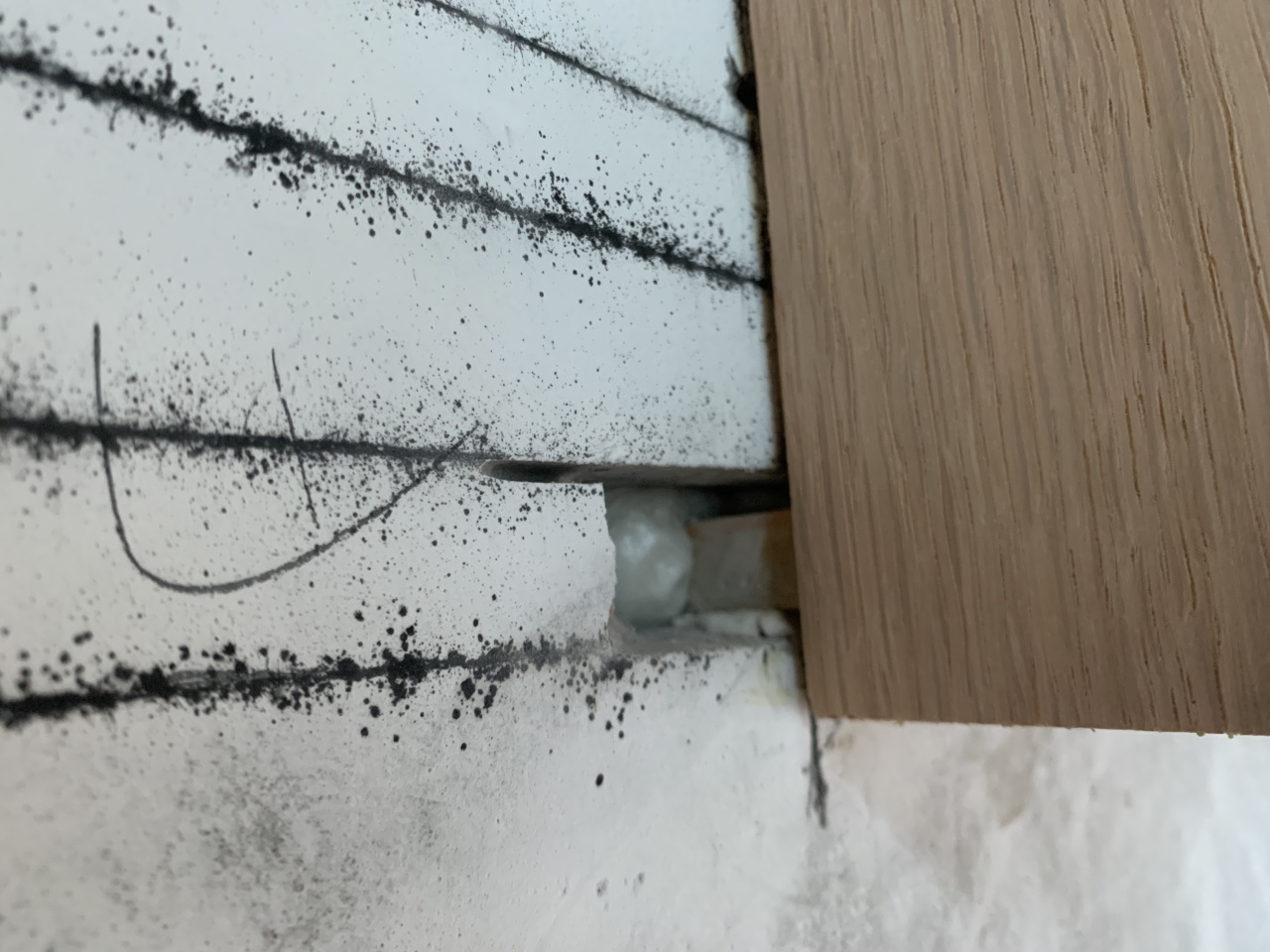

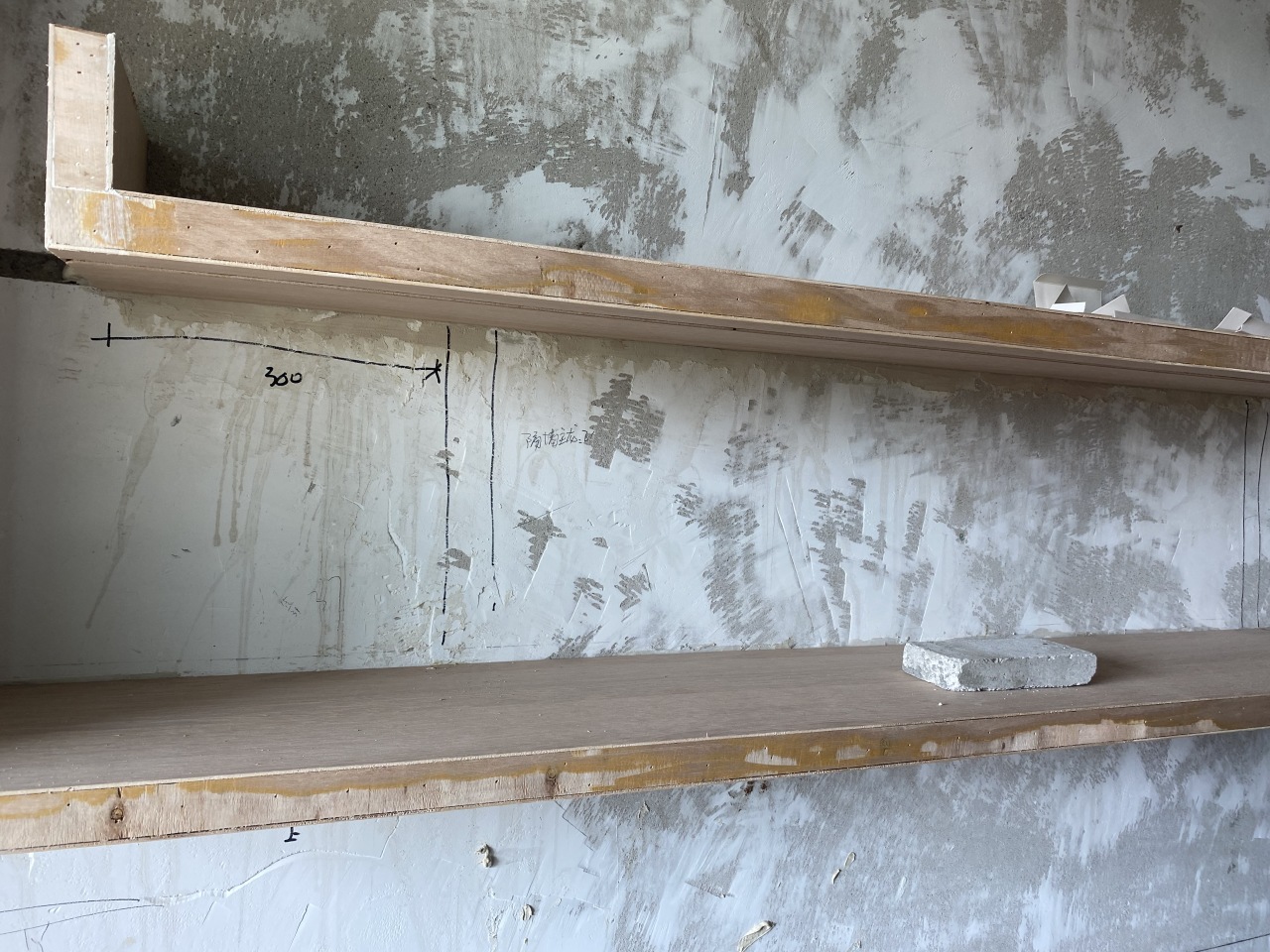

△安装现场展示
这种固定方式稳固性不佳，长时间容易发生变形甚至倾斜，需要在层板上方或下方加一块垂直的支撑板，增加受力和稳固，或借助L形五金，将构建做好隐藏。

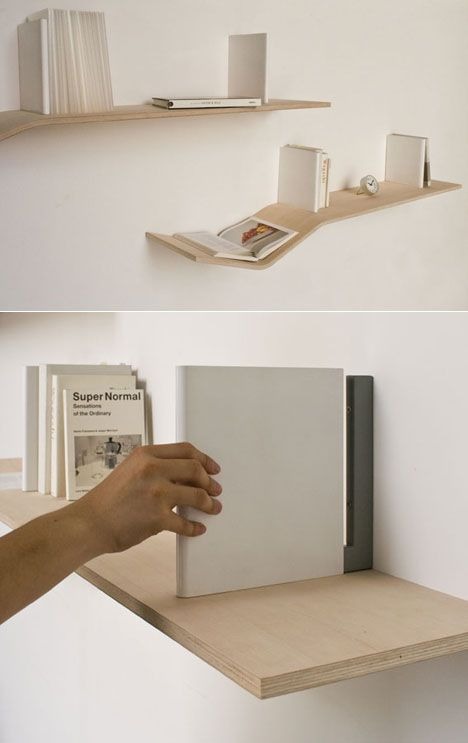

如下图用白色金属板或书壳来遮盖支架，既能当书立使用，也能达到很好的功能和效果。

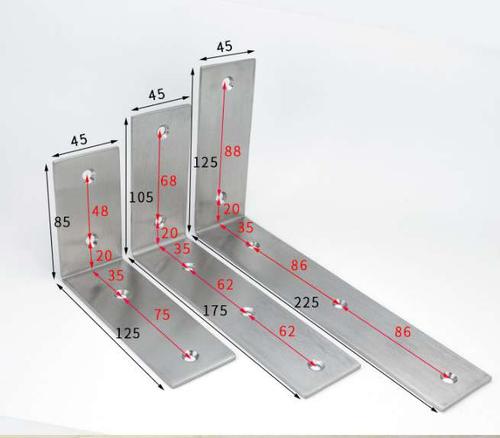

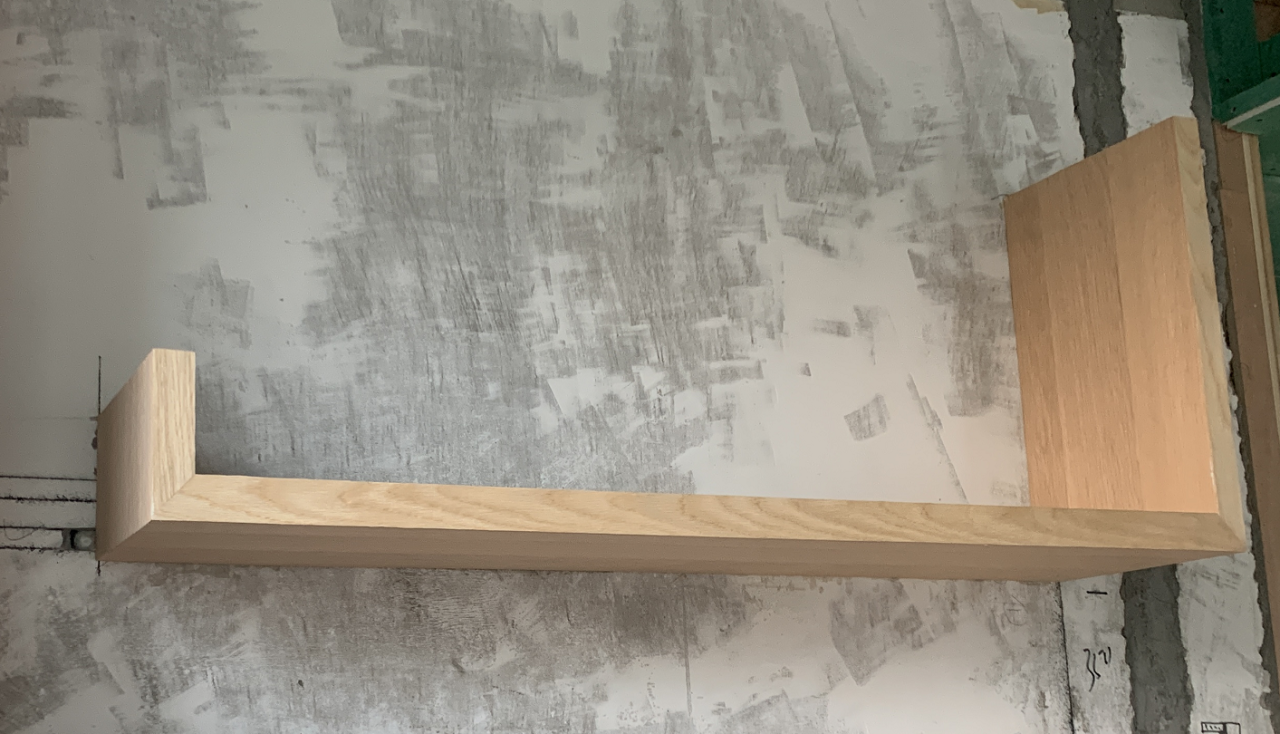

△常规垂直支撑板尺寸示意
△L形五金安装实际效果展示
好了，今天的主要内容就聊到这，如果有其他观点可以在评论区留言，更过干货咱们下期再聊。
