壁挂小便斗，节点图，该怎么画？
发布于2023-06-10
壁挂小便斗的节点图
该怎么画？
图文内容呈现
壁挂小便斗，节点图，该怎么画？

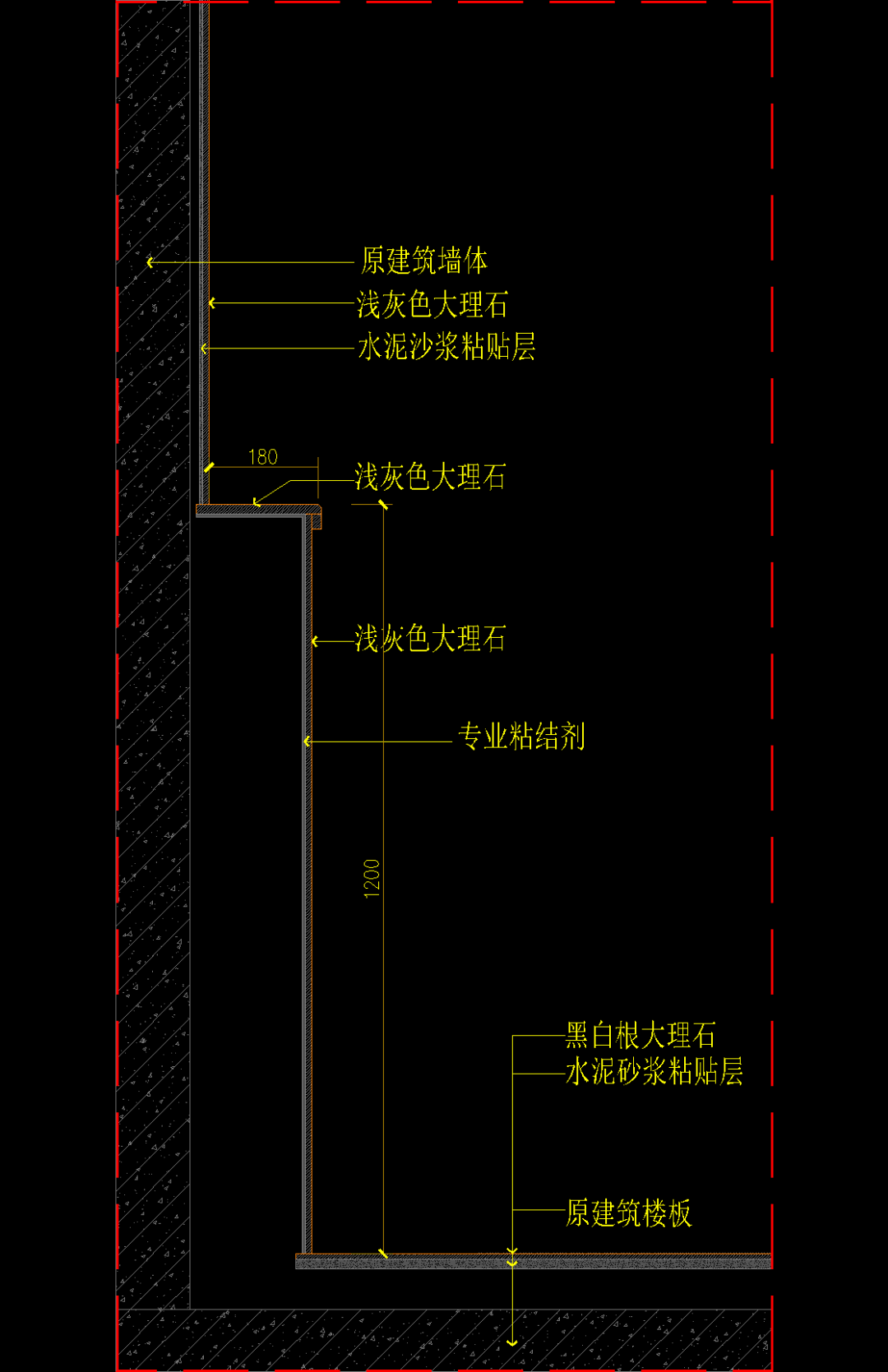

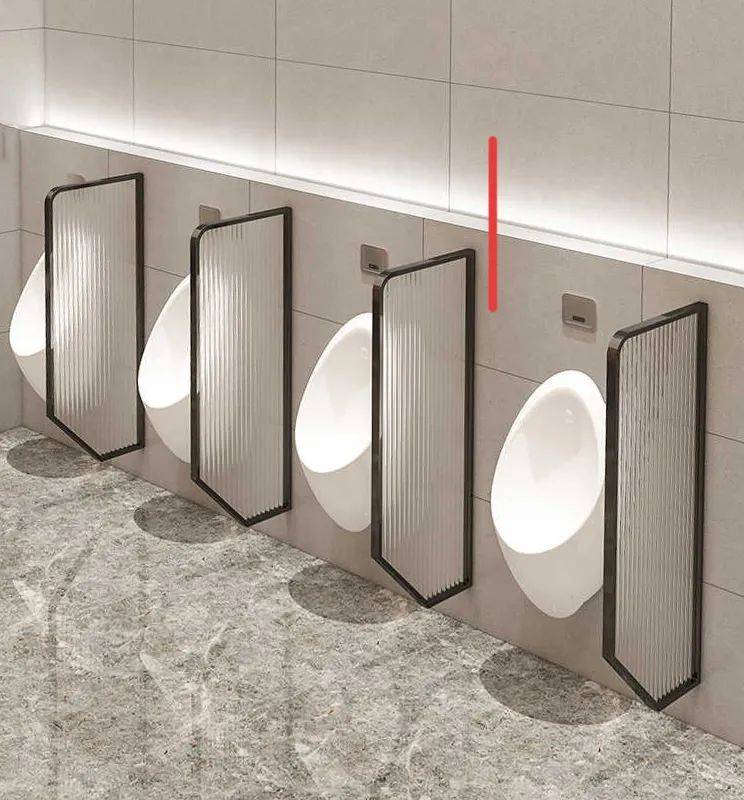

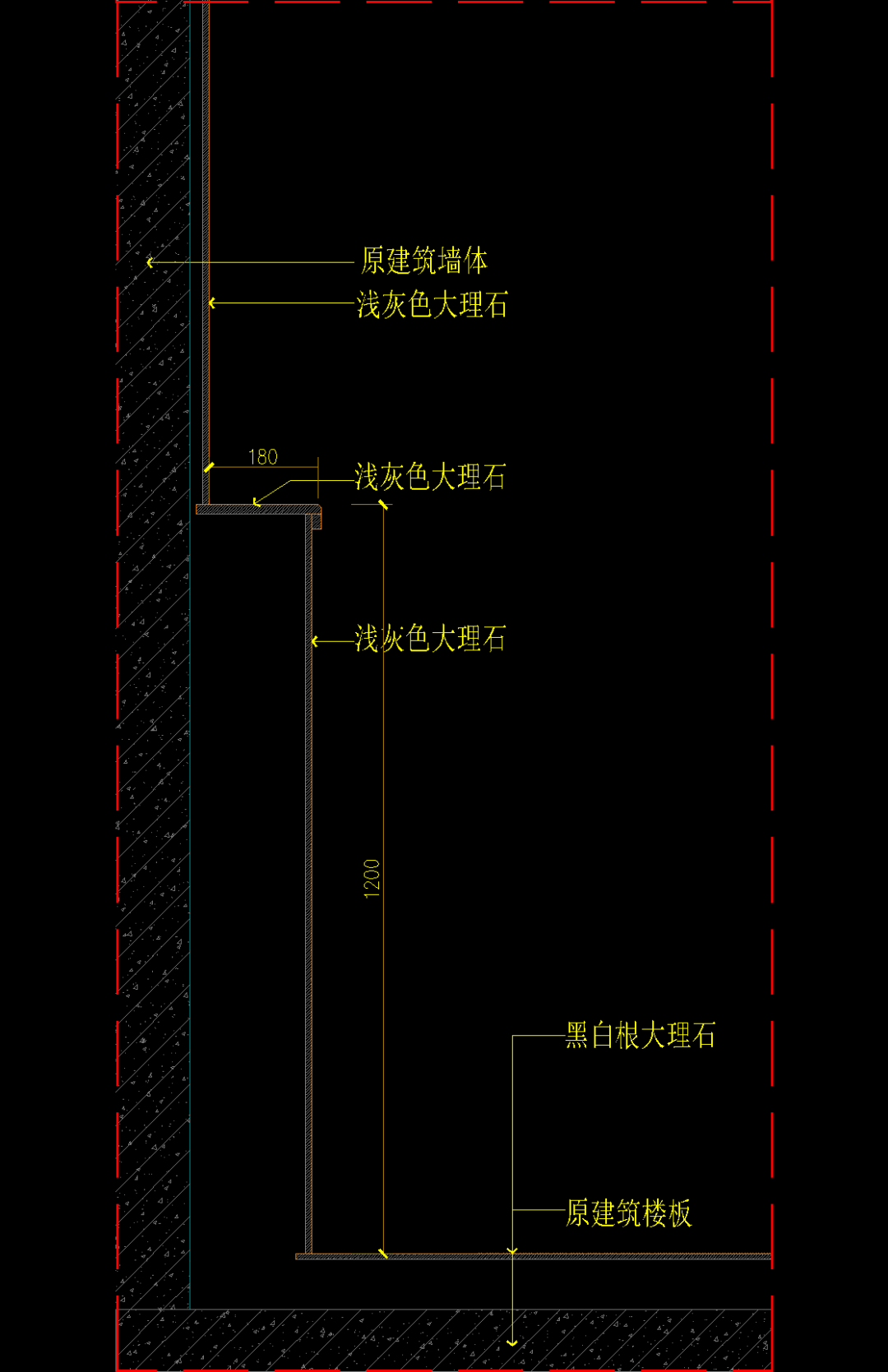

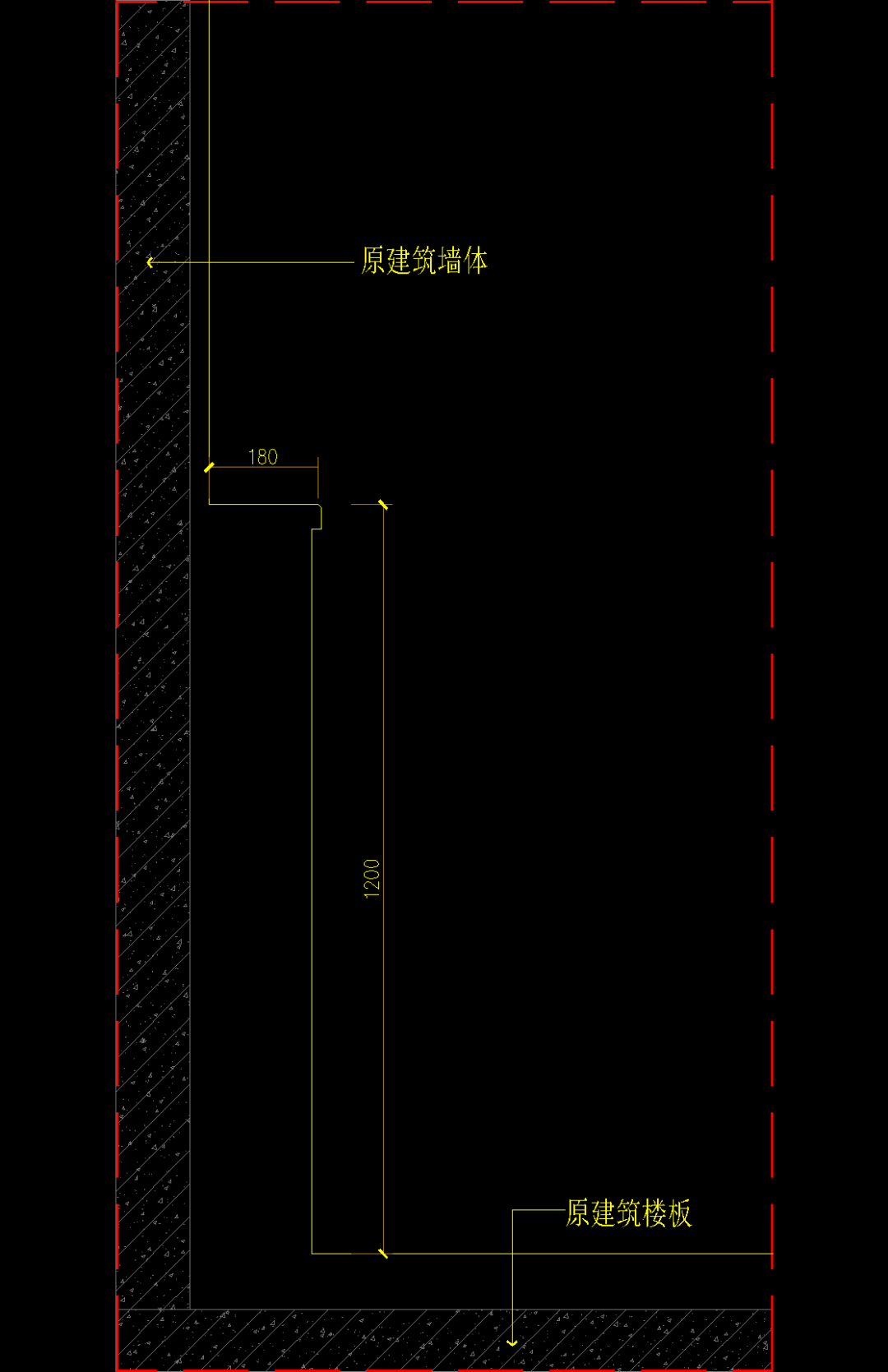

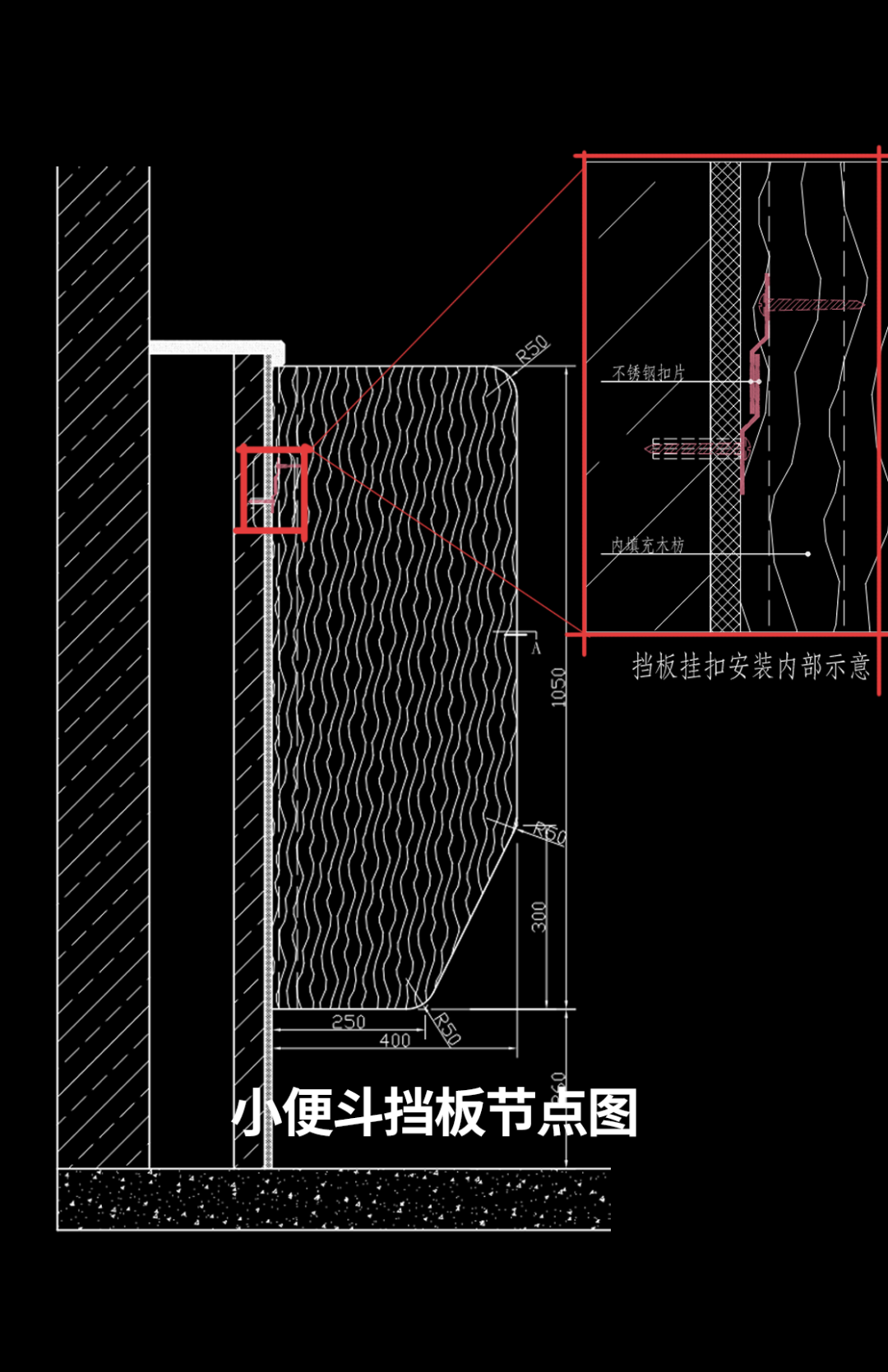

首先， 根据设计尺度与造型，拟出完成面轮廓，判断饰面材料，推出石材的材质厚度推导出石材胶粘层

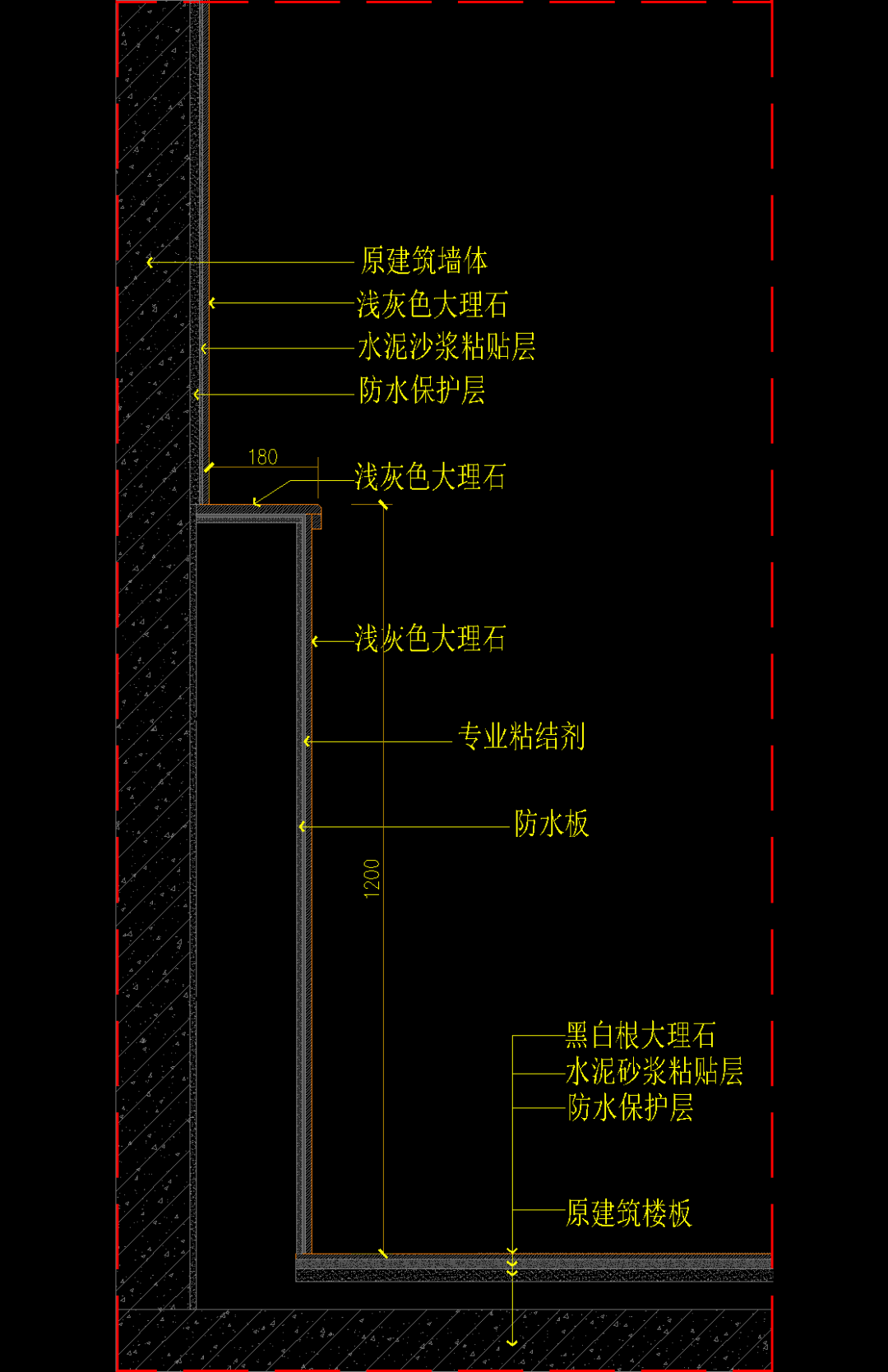

接着，推出防水保护层和附墙上的防水板

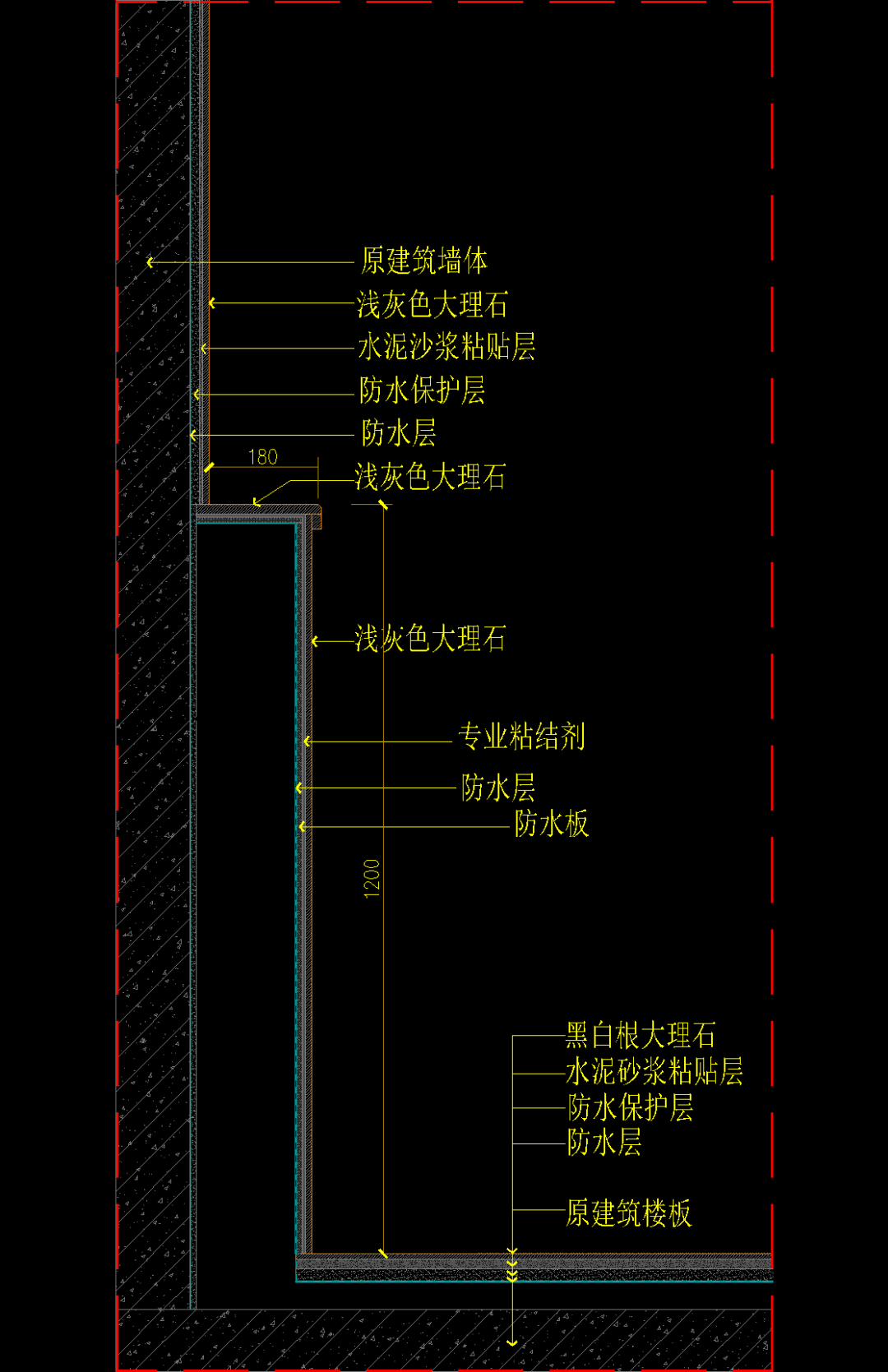

画出防水层

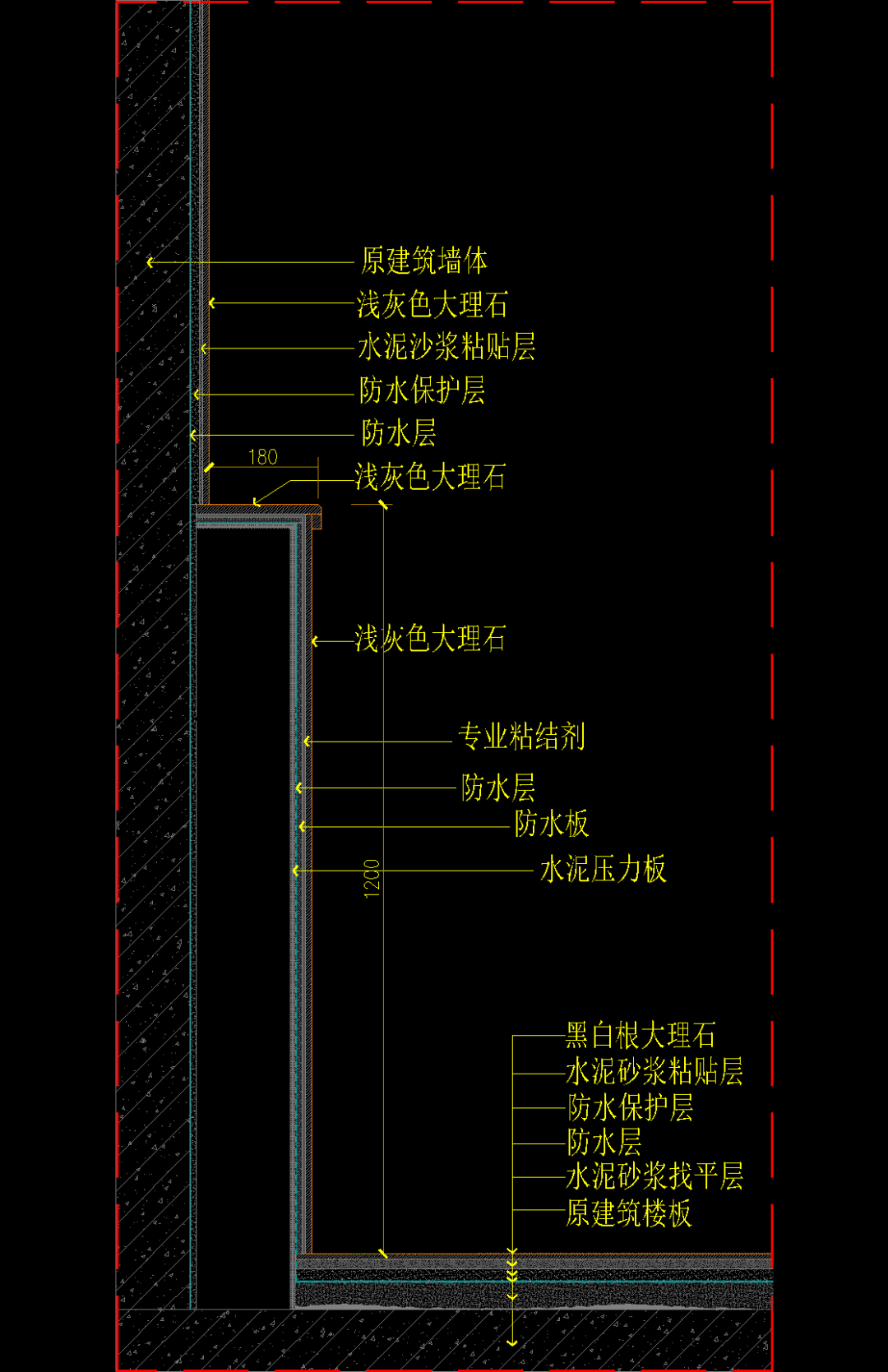

画出附墙的水泥板基层

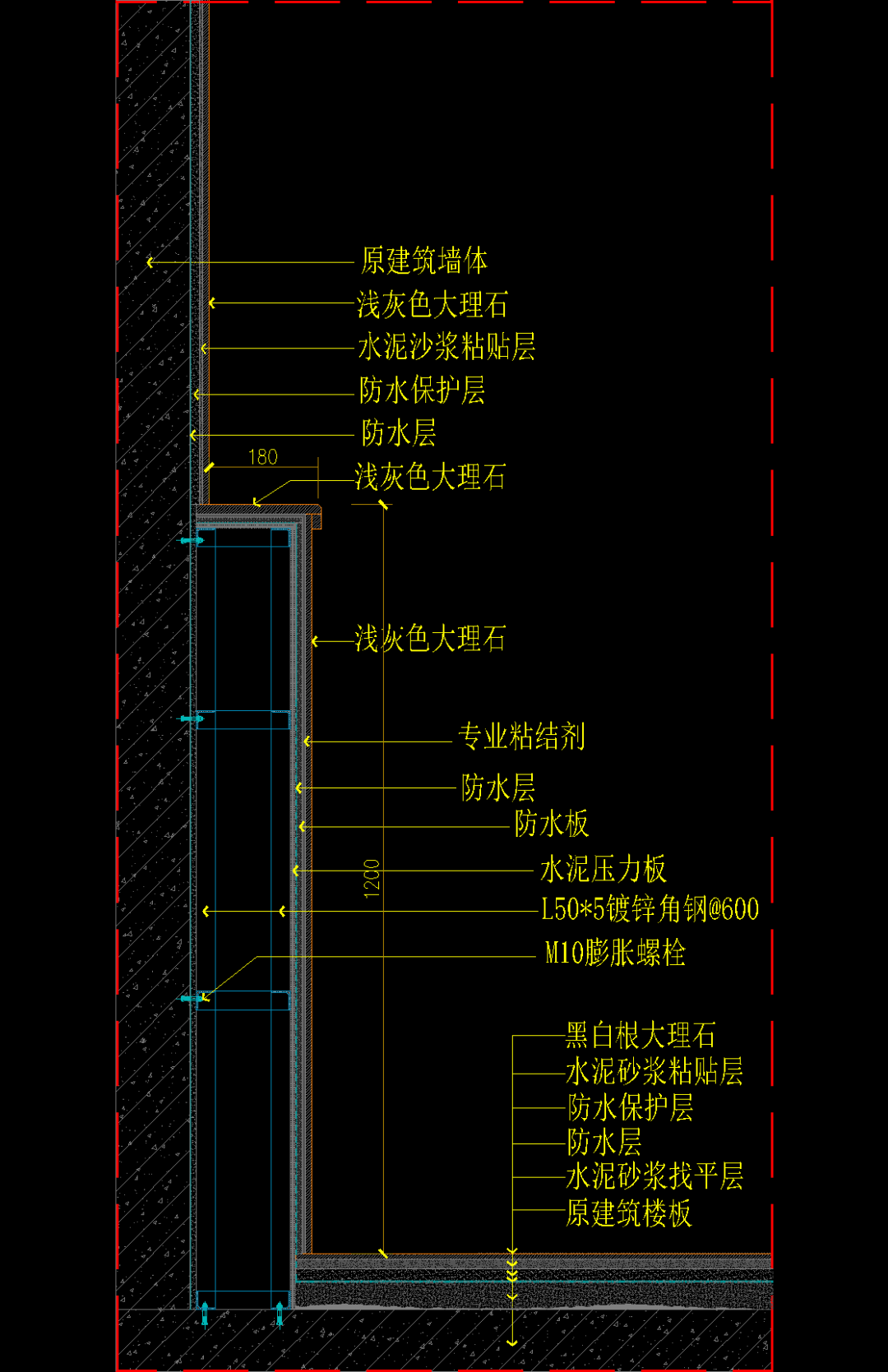

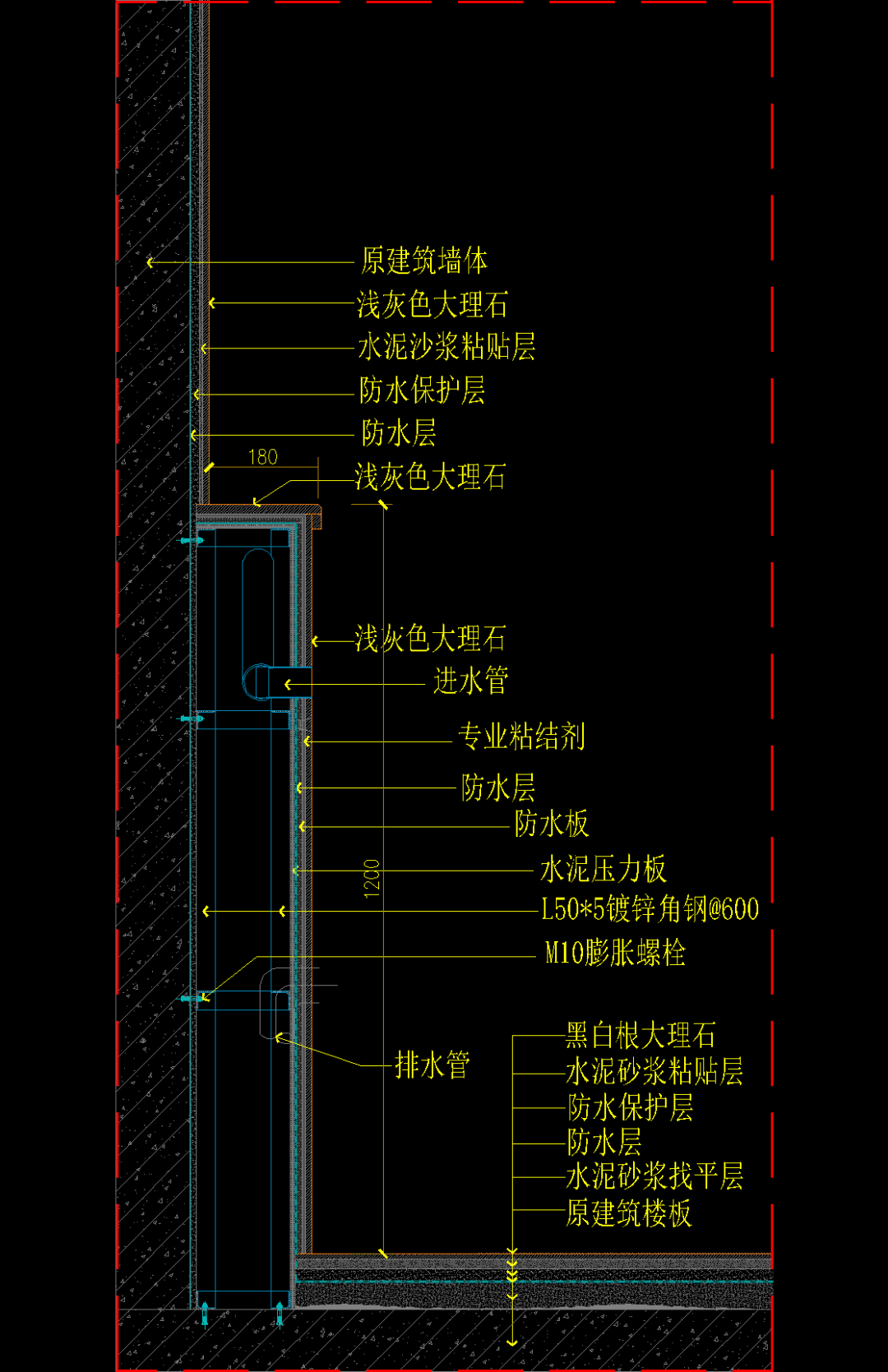

用角钢做小便斗基层钢架（钢架焊接处做好防锈处理）
在附墙内部，表达出预埋的给排水管道
（具体管道定位，需要跟小便斗选型一一确认，以现场深化为准）

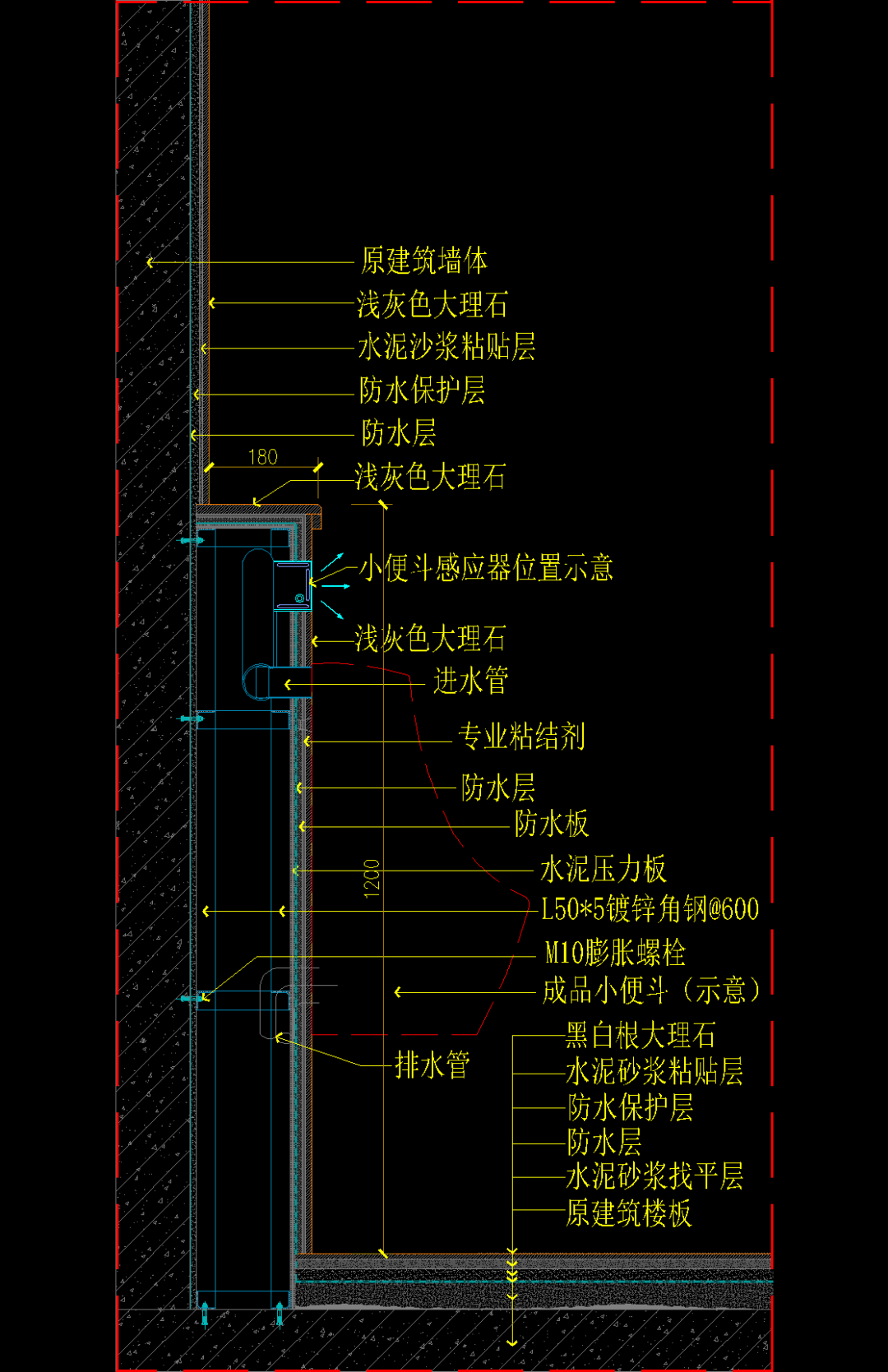

最后，把感应器、水箱和成品小便斗图块调进CAD，壁挂小便斗的节点图，就画完了
怎么样？壁挂小便池节点图怎么画，你学会了吗？
那么今天的分享就到这里了，欢迎关注dop设计视频号，收获更多实用干货！
展会资料
1、深圳设计周

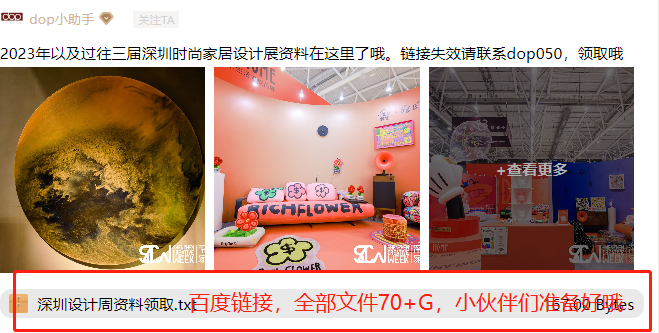

深圳展最新17+G高清无水印资料已经更新到资料里面了，搜索深圳设计周，领取资料
2、其他资料

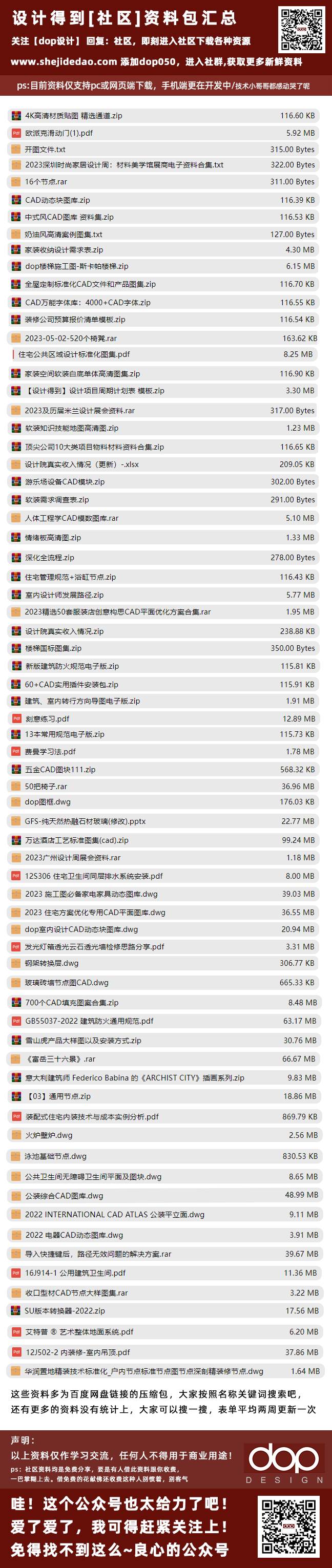

目前设计得到分享的资料部分已经同步至【社区】，包括各种展会的资料等，大家可以点击文末的阅读原文，或者关注公众号回复：社区，进入【社区】搜索自己想要的资料。
