BIM未来会取代现在CAD的地位吗？
小伙伴们，中午好呀，最近还好吗? 又到了周末【dop社区精选】的时间了。
本周【dop社区精选】的主题来自 @山清酒里 在社区的问题：
△dop社区问题
△dop社区问题
BIM未来会取代现在CAD的地位吗？
对于室内设计来说，BIM带来的效率提升真的适用于所有项目吗？
对于室内设计来说，BIM带来的效率提升真的适用于所有项目吗？
ps：登陆设计得到官网www.shejidedao.com，进入社区，就可以发表和分享你的观点和问题了。
回答人
@东晓
其实这个问题之前我们也讨论过，并且很早之前我们就写过一片文章《BIM未来会取代现在CAD的地位吗？》。
联系微信dop032 回复暗号“公众号”
加入dop交流群，领100G+设计大礼包
01. 一些个人看法
联系VX：dop032 回复“公众号”加群
再次看到这个问题。仿佛又回到了几年前，那时候BIM的热潮甚嚣尘上。
首先必须承认，这个问题真的很有意思，跟当下许多设计师担心Chat GPT等Ai会抢自己的饭碗一样。
当时的业内专家强调BIM在未来一定是一个会改变行业的技术，一致肯定BIM是未来。
至于怎么改变？何时能改变？能改变多少？什么样的项目才能被改变？对于室内设计来说，BIM带来的效率提升真的适用于所有项目吗？等等看法都没有一致的观点。
所以，在这里针对BIM技术的进程和推进以及现目前对传统设计市场的影响我并不发表任何看法。
但是，我可以单独就BIM技术是否会取代CAD技术来谈谈我个人的看法。当然，以下言论仅仅只是我的个人看法，仅供你参考：
首先，我的看法很简单：
短期内来看，BIM取代CAD出图和全面进入室内设计行业并颠覆掉CAD出图的可能性不大。
但是从长期来看（10~20年）这必然是一个趋势，而且也是当下室内设计师必然会经历的一个时代。
△source：google.cn
02. BIM技术和CAD软件的区别
联系VX：dop032 回复“公众号”加群
CAD与BIM的区别
BIM与传统CAD制图的区别，在软件操作方面的还是其次，主要是在思考方式与工作方法上。

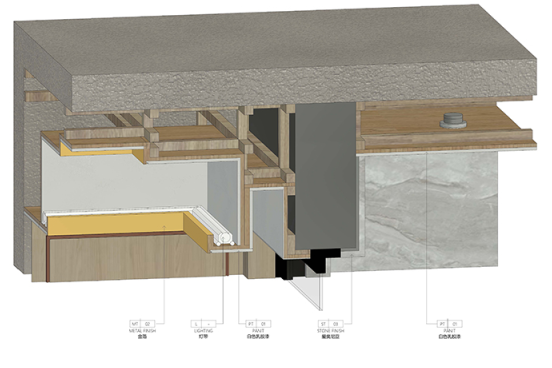

△BIM出图
1、思维模式
a、CAD：主要由点、线、面构成二维信息。
b、BlM：是通过立体，可视化角度去构成三维信息，减少了从2D转换到3D。
△BIM出图
2、标注的变化
a、CAD：平面、立面、节点都是独立绘制的没有联系，所有的标注都需一一校对，出错率很高。
b、BIM：由于是三维模型，所有的标注都是自动生成，相互联动，不会有错误。
△BIM出图
3、出图的变化
a、CAD：画施工图都是看米下锅，多一张图，就多一份工作量。
b、BIM：由于创建的是三维模型，在模型完成时，所有细部信息已经涵盖，可以随意增加立面及节点，而不会产生额外的工作量。
△BIM出图
4、修改的变化
a、CAD：平面-天花-立面-节点，相应的标注，尺寸都要人为调整，很容易漏改或错改。
b、BlM：直接修改模型，平面、立面、节点一键生成，相应的标注，尺寸都会自动调整，一般不会有问题。
△source：google.cn
5、碰撞检测
a、CAD：无法从平面图来复核管线与梁、板、装饰天花之间关系。
b、BlM：可以清楚地展示管线与其他构件之间的搭接关系，并能找到管线与梁、装饰结构的矛盾之处。
△BIM出图
6、协同工作
a、CAD：当项目过大时，工作难以拆分，比较局限。
b、BIM：可以多人异地进行协同工作模式，在线协同，沟通“零”距离，加快工作效率。
BIM存在的不足
1、熟练使用BIM技术的人才资源匮乏；
2、按照图纸施工过程存在不规范问题；
3、族库不够大；
4、BIM模型的通用性较低；
5、传统设计与BIM设计并存；
6、BIM模型的标准与规范需要统一；
7、BIM技术的接口问题还需要不断完善。
03. 还有必要学CAD吗？
联系VX：dop032 回复“公众号”加群
但是，如果BIM技术真的取代CAD成为设计落地的主要工具，那么，我们现在还需要学习CAD施工图吗？
1、设计制图的本质
首先，我们要明白不管是用基于BIM技术开发的一系列软件（如：Revit、ARCHICAD、Bentley ），还是使用CAD来完成制图工作，其最本质的目的是“清晰的表达和传递设计的意图，让设计能够更好的落地”。
2、CAD施工图还有必要学吗？
针对这种看似人生选择题的伪问题，我的答案是：“当然要呀，而且是非常必要，迫切的需要”。
首先，上面我们明白了CAD与BIM的区别，但是目前真正意义上的BIM技术只是针对一些大型的公建项目才能派上用场。
当我们的上下游都在用BIM技术时，我们才需要跟进，目前室内设计制图这块还是CAD扛大旗。
其次，一套合格的施工图，并不是指一套多么精美漂亮的施工图，这个道理我想我们《室内设计实战指南》的读者应该都明白。

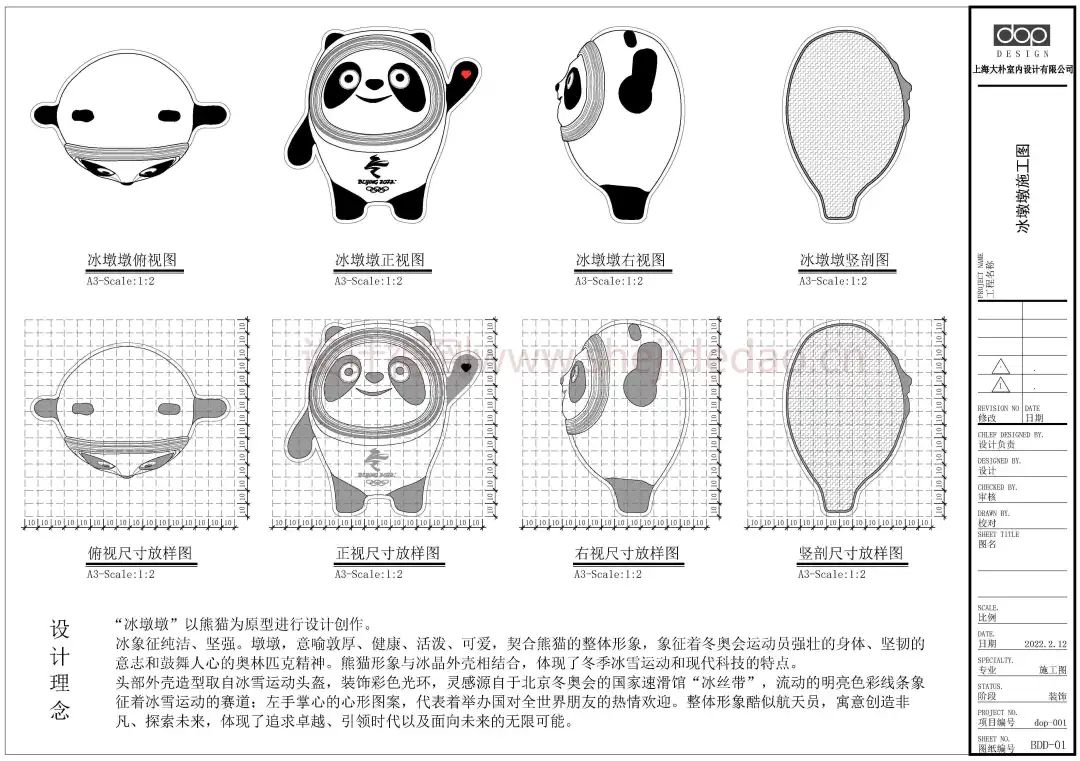

乱入的冰墩墩施工图↑↑↑
设计落地的核心是对设计、对规范、对现场、对后期质量问题的理解，并通过自己对这些问题的理解和思考，通过图纸的方式将我们的解决方案呈现出来，从而与各个相关专业配合并指导施工，而不是单纯的会操作软件那么简单。
小结.
联系VX：dop032 回复“公众号”加群
与其花时间研究某个软件多厉害，某个命令多么牛x，不如去学习怎么将自己的理念融入空间？怎么将设计空间通过合理的工艺构造还原？
同时，理解设计落地时最常见的设计问题是什么？能不能进行成本最优化的落地？如何高效率的通过施工制图工具将自己对以上问题的理解与思考和解决方案表达出来。
最后，问题来了：
各位小伙伴们，
你们日常工作制图中用CAD多还是BIM多呢？
你们认为BIM会取代CAD吗？
你们在使用CAD/BIM时最苦恼的是什么呢？
都最近兴起的Chat GPT等AI你们有尝试过吗？感觉怎么样？
欢迎各位小伙伴们在【评论区】或者设计得到【社区】畅所欲言！
