在现代室内设计中，空调挂机的管线外露问题一直是影响空间美学的难题。

如何在不牺牲实用性的前提下实现管线完美隐藏，已成为衡量室内设计细节品质的重要标准。

本文将深入解析空调挂机隐藏管线的专业安装方法，为室内设计师提供全面技术参考。

1、空调管线背出隐藏如何实现？

2、空调管线侧出隐藏如何实现？

3、安装规范与安全隐患规避

www.shejidedao.com丨后台  回复“公众号”加群

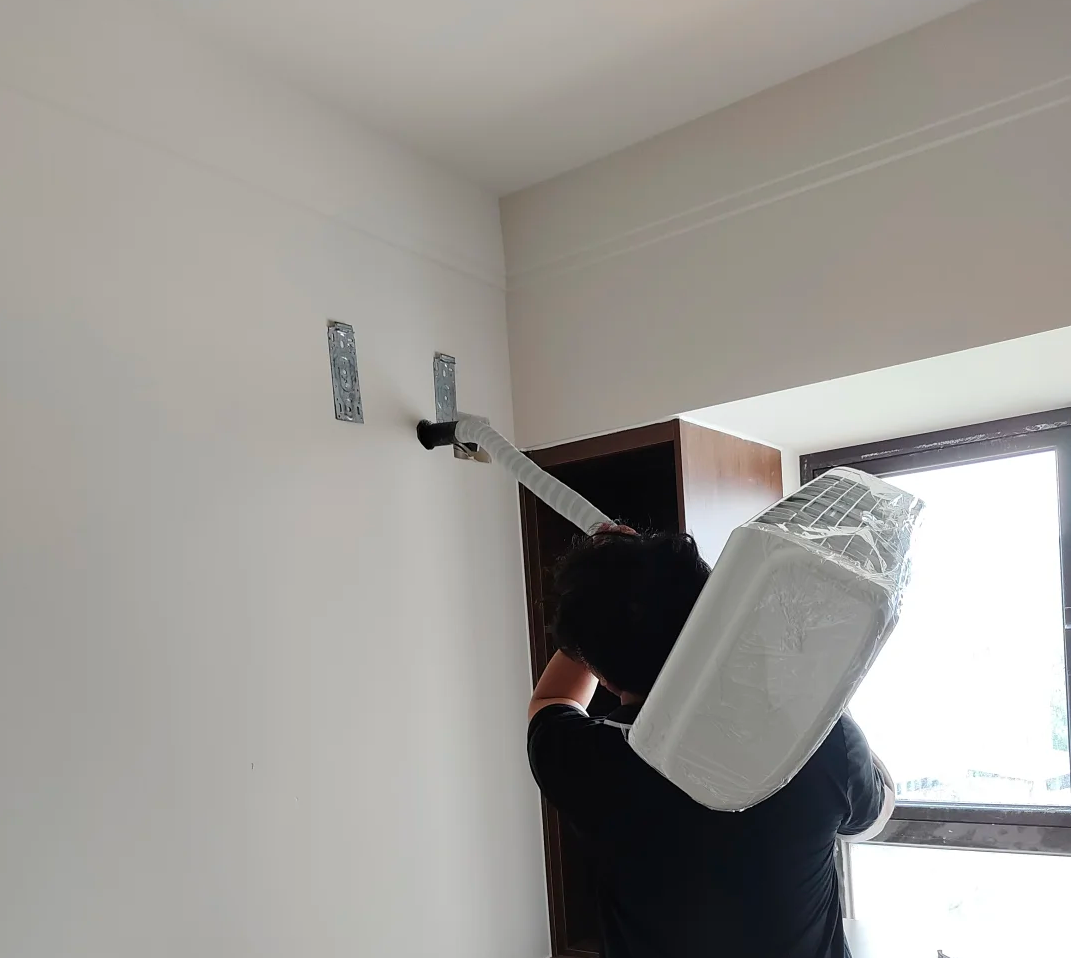

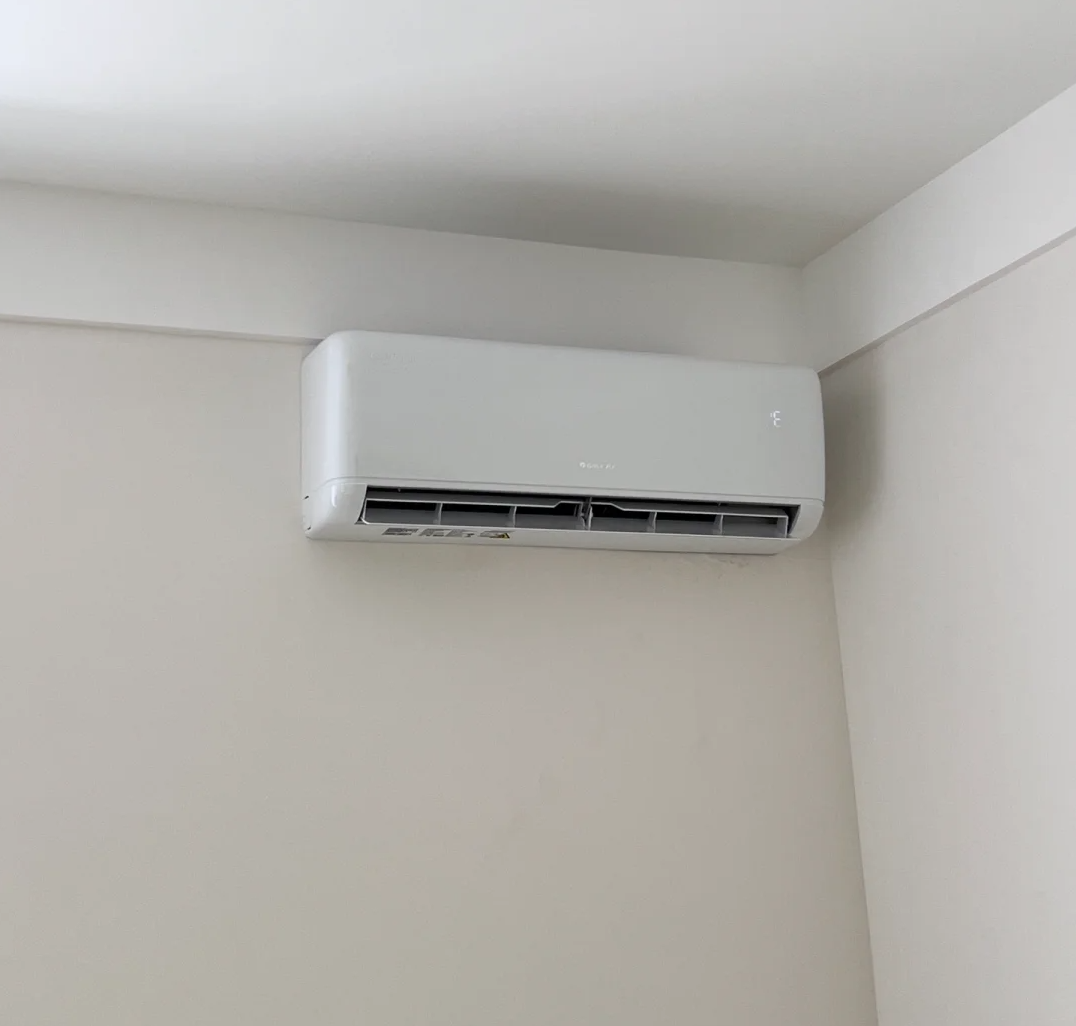

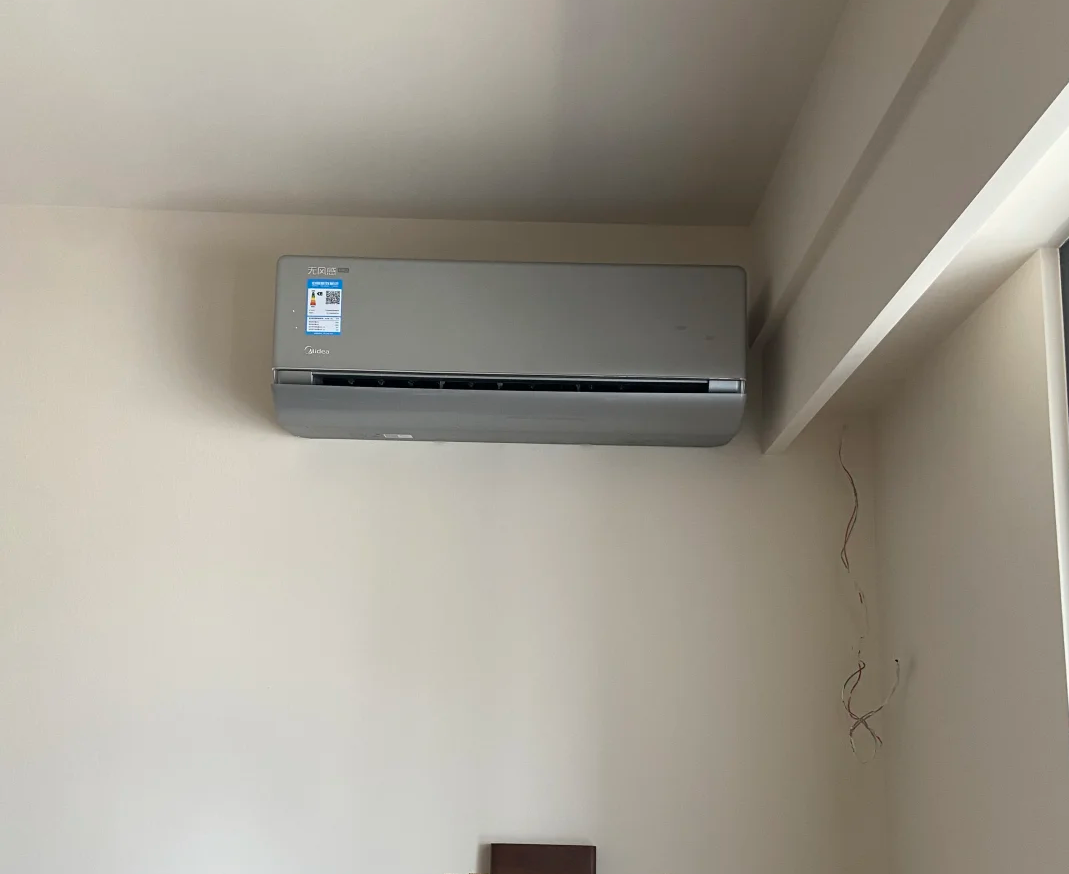

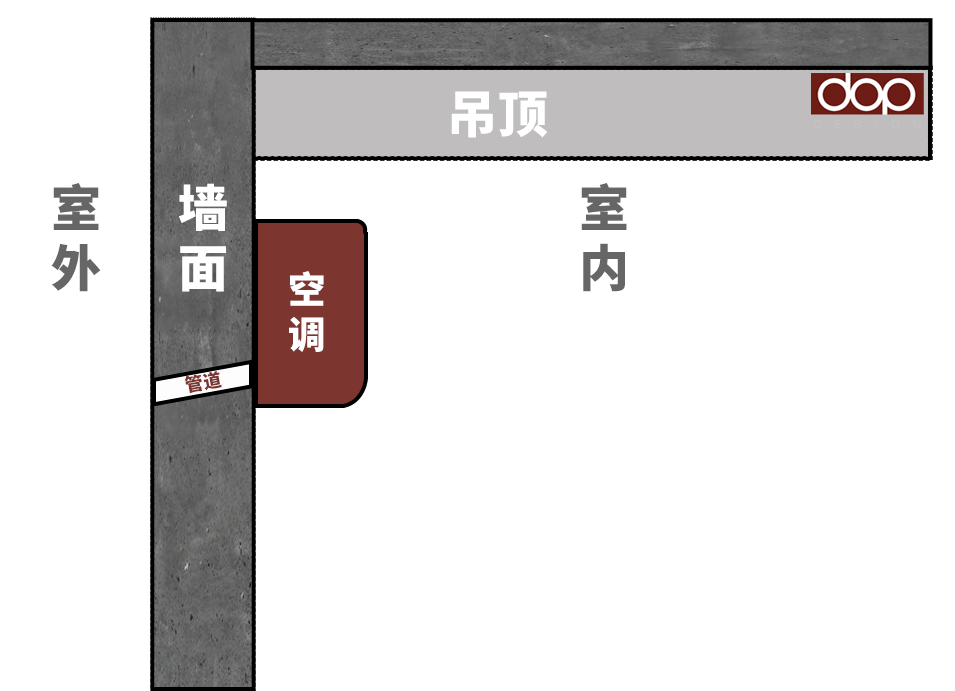

背出式安装是当前最为彻底的隐藏方案，其核心原理是利用空调挂机本体遮挡所有外露管线，使空调正面视角仅见简洁机身，不见任何杂乱管线和插座。

要实现完美背出安装，需同时满足两个基本条件：

1、安装墙面背后或侧面对应位置即为室外机放置处。

2、墙面结构允许开孔且不影响安全结构。

这种安装方式要求精密的空间规划，开孔位置必须精准对应空调背部的管线出口位置。

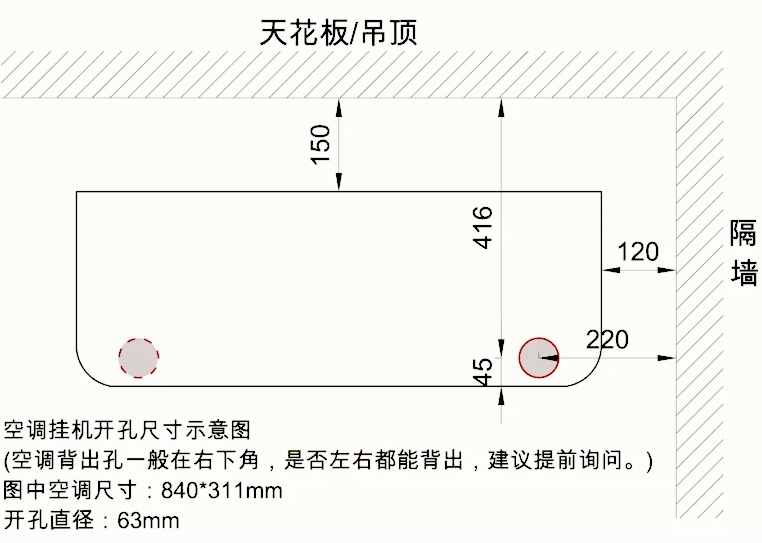

具体实施上，管道孔的下边缘距离房顶或吊顶至少40cm，以保证空调上方有足够散热空间和安装间隙。

开孔水平位置则需避开安装架固定点，一般距离左右侧墙体26cm到90cm之间。

若安装墙上有石膏线，必须提前规划避开，否则会导致安装困境。

遇到楼上飘窗：

如果管线背出遇到飘窗，那么就要考虑开孔的位置，飘窗上红色区域为楼上的下沉区。

安装时间：

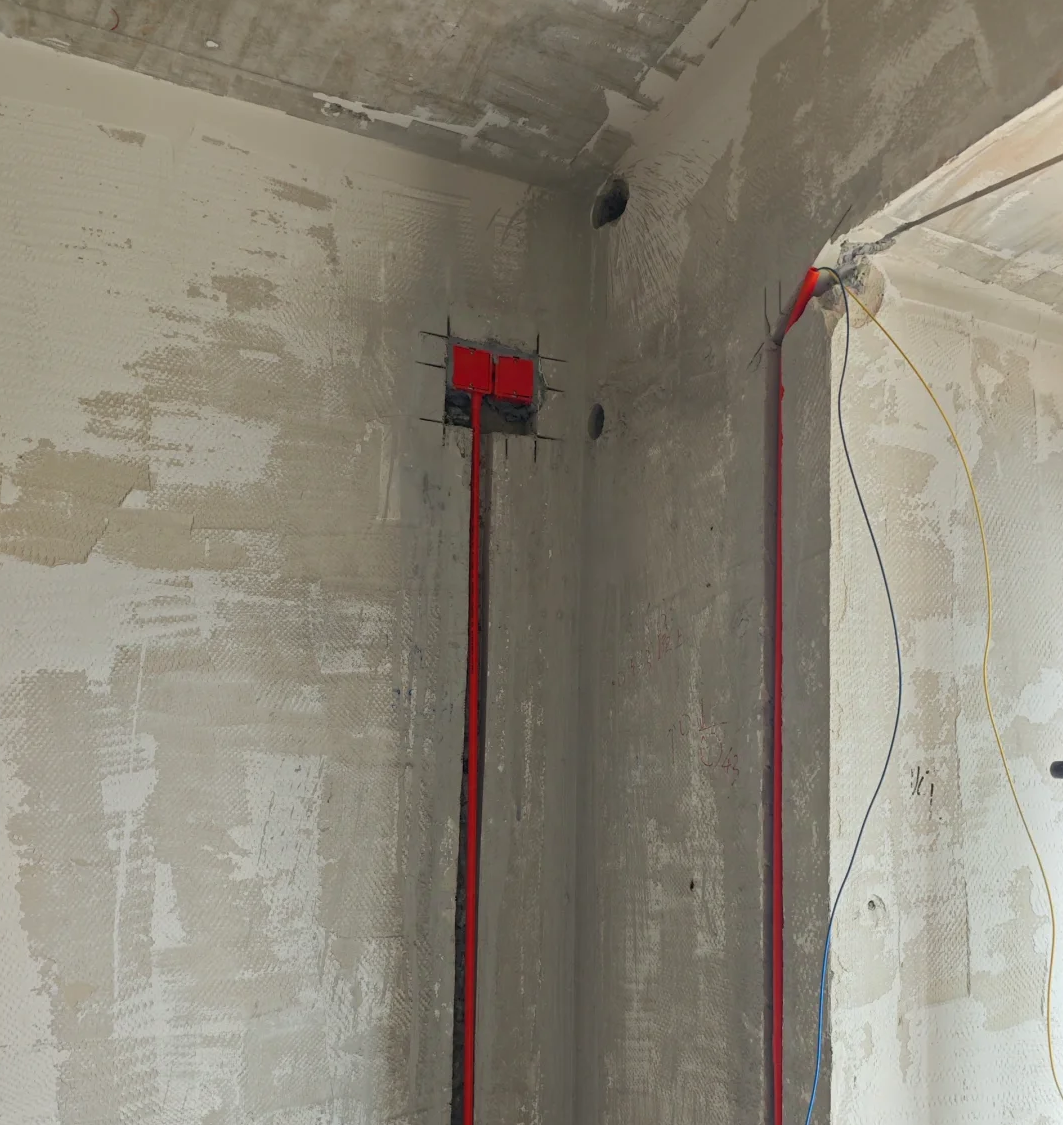

背出式安装的最佳时机是在水电改造阶段，此时可同步完成插座预埋和孔位开挖，避免后期施工对墙面造成二次污染。

www.shejidedao.com丨联系VX：后台  回复“公众号”加群

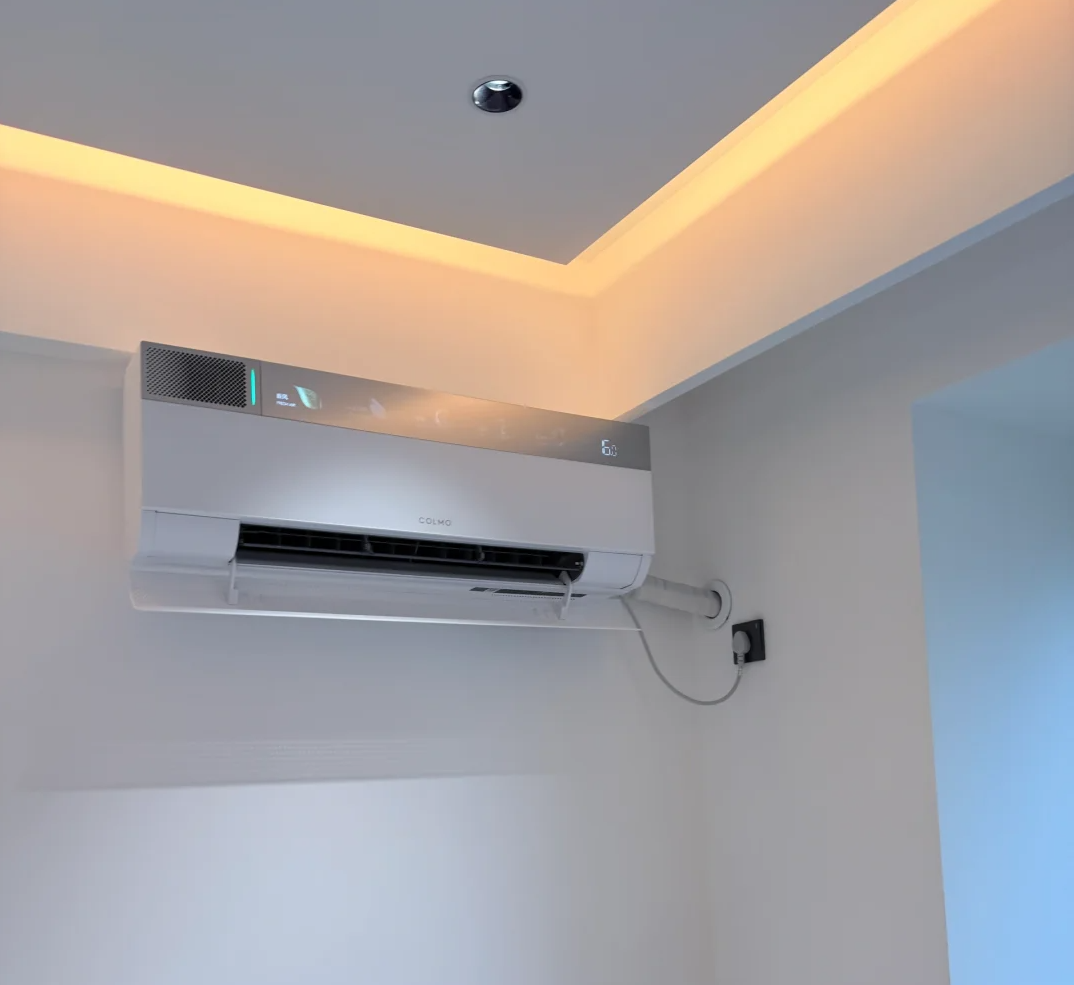

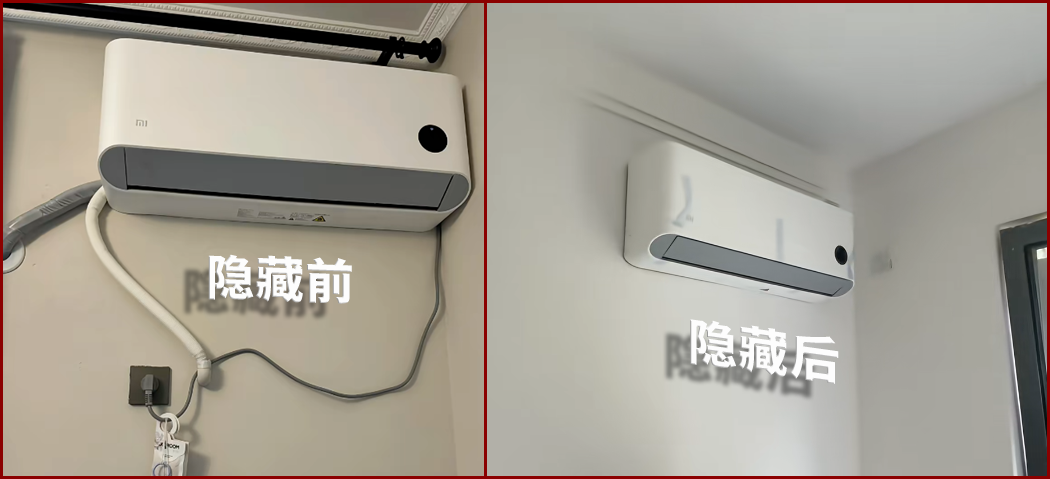

无隐藏式安装效果↑

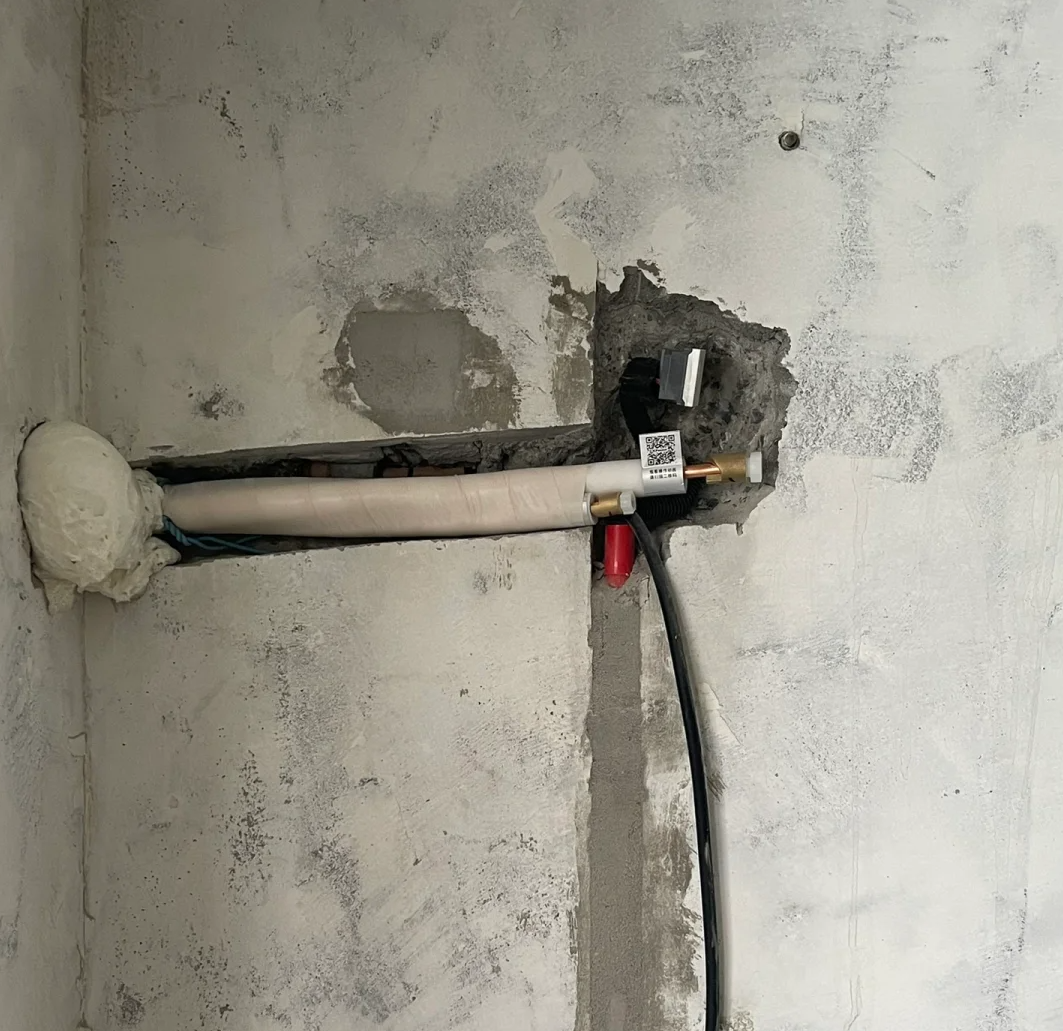

当外墙不在空调正后方时，可采用侧出式安装的管线隐藏方案。这种情况下，管线会从空调侧面引出并延伸至外墙，如何巧妙隐藏成为设计重点。

通过将空调安装在距离侧墙25-30cm的位置，后期安装窗帘盒后，窗帘自然形成视觉遮挡。但需注意，空调位置规划需提前考虑窗帘盒的尺寸和安装方式，避免相互干扰。

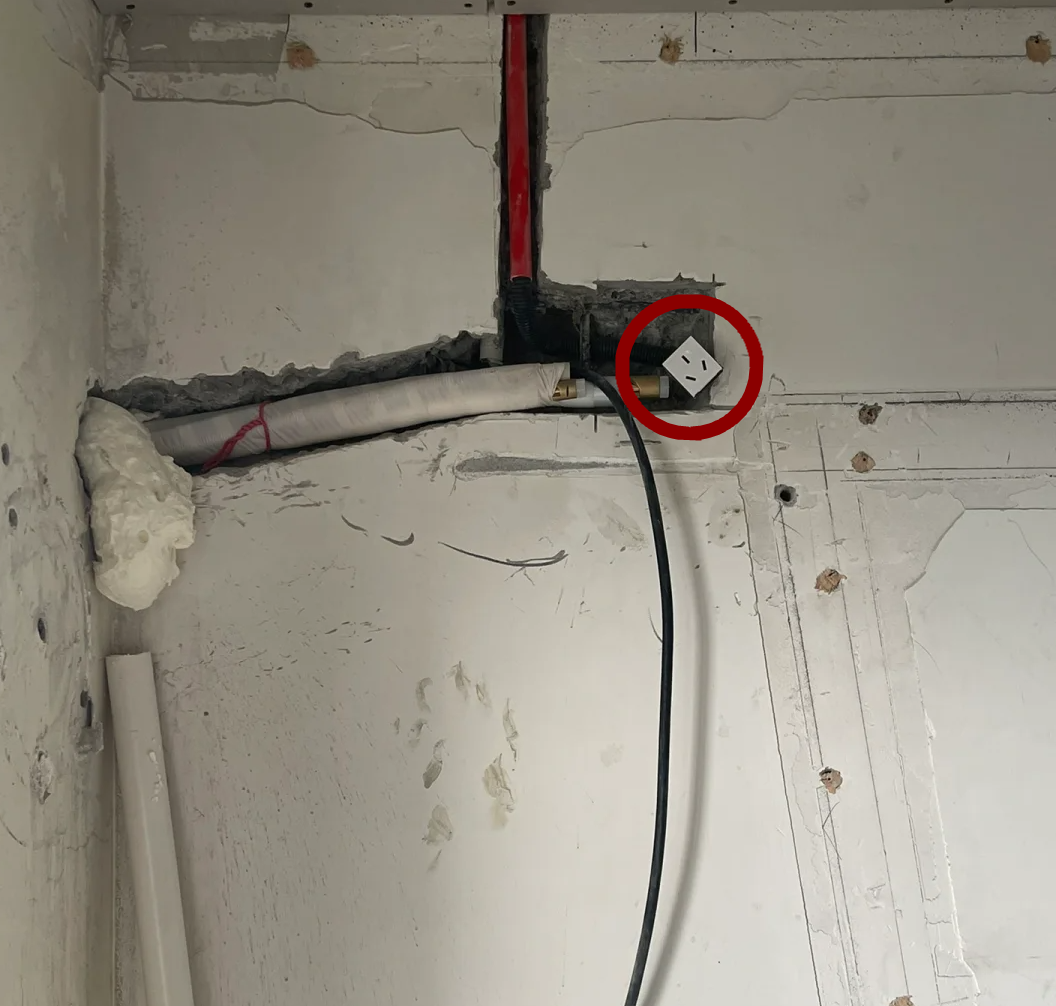

对于侧出安装，管道孔的位置和坡度尤为关键。管道孔位置不宜过高，连接管需保持适当坡度，以确保冷凝水排水顺畅。

注意：

设计师需在施工前明确空调型号和尺寸，因为不同品牌型号的空调其背部结构和管线出口位置存在差异。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

电源线隐藏方案

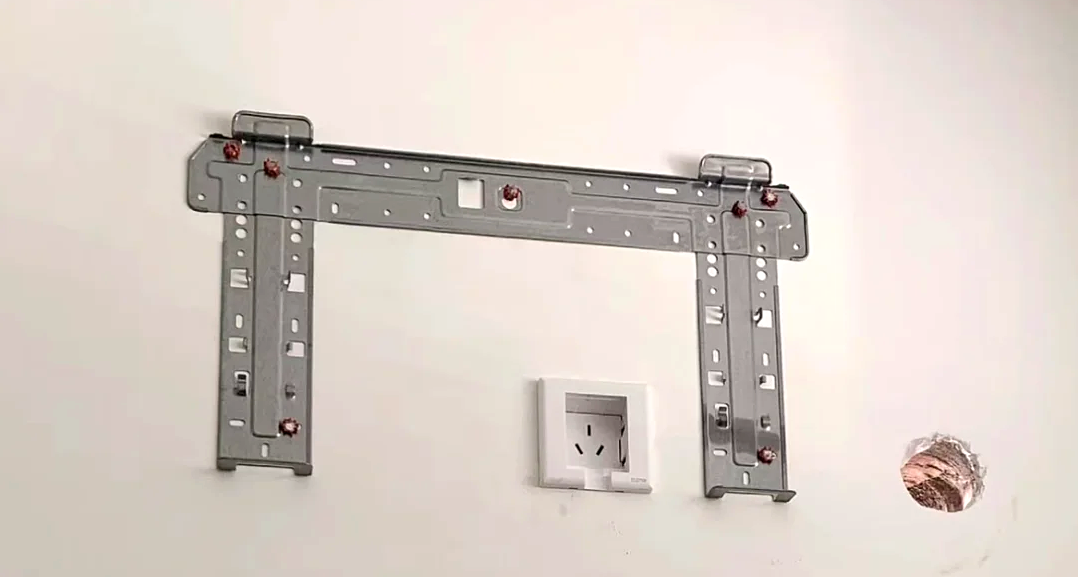

电源线隐藏是整体隐藏设计的关键环节，目前主流方案是在空调背后预留嵌入式插座。

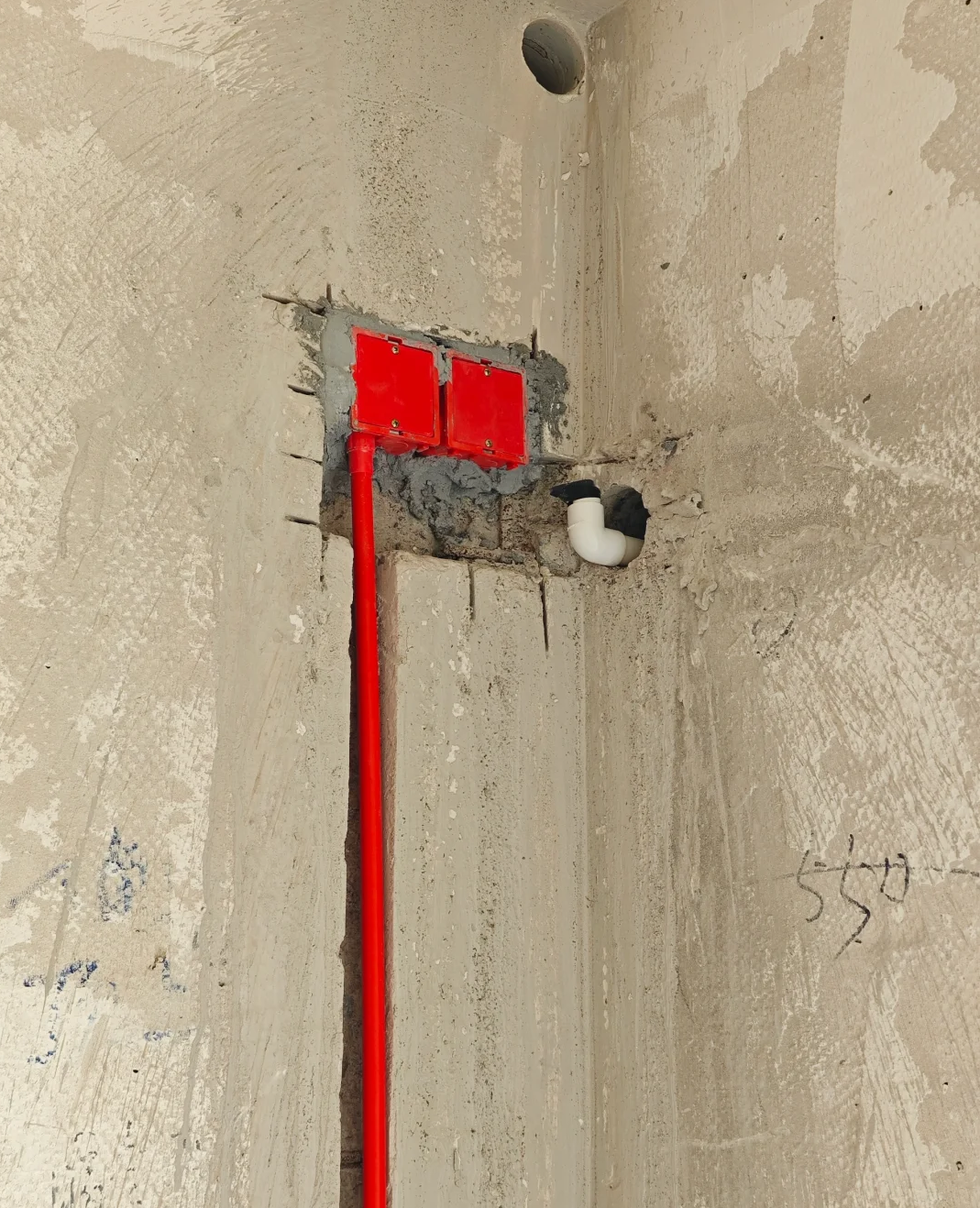

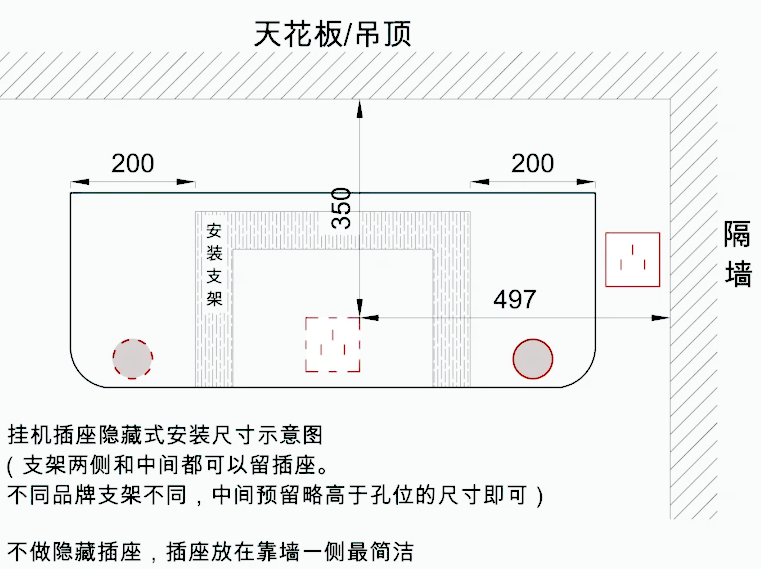

具体做法是在水电改造阶段，在预定空调位置背后预埋深度7cm以上的底盒，安装16A嵌入式插座。这种做法的优势在于，空调安装后电源插头完全隐藏于机身内部，从任何角度都不可见。

但需注意，空调必须单独设置回路电路，通过空气开关控制通断，以解决隐藏插座不便插拔的问题。

替代方案是将插座设计在空调正上方，贴近屋顶位置。空调安装后，内机会从正面遮挡视线，使电源线在视觉上被隐藏。这种方案降低了插座完全嵌入墙体的施工难度，同时保证了安全性和易检修性。

对于精益求精的项目，可采用改进型插座安装法：

使用普通16A插座，用电磨工具切除插座主体多余部分，创造更薄的整体厚度，使其更容易被空调完全遮挡。

甚至可扩大底盒深度至3厘米，为插头提供更充裕的容纳空间。

最后：

隐藏管线安装是室内设计与空调技术深度融合的细节体现。作为室内设计师，掌握这些关键技术点，在实际项目中，应根据具体条件选择最适合的隐藏方案，并与空调专业人员进行充分沟通，才能实现理想的设计效果。
