梁上开孔是室内装修中常见的工程，旨在让管线穿梁而过，提升空间使用效率。然而，这项目操作关系到建筑结构安全，需要严格遵守技术规范。

作为一名室内设计师，掌握梁上开孔的核心原则不仅能够确保项目安全，更是专业素养的体现。

本文将深入解梁体结构与梁上开孔的关键知识，为你提供全面技术参考。

1、梁体结构与开孔基本原理是什么？

2、梁上开孔如何选择最佳位置？

3、开孔的尺寸控制与安全规范

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

钢筋混凝土梁是建筑的主要承重构件，其内部配筋设计直接关系到结构的承载能力。

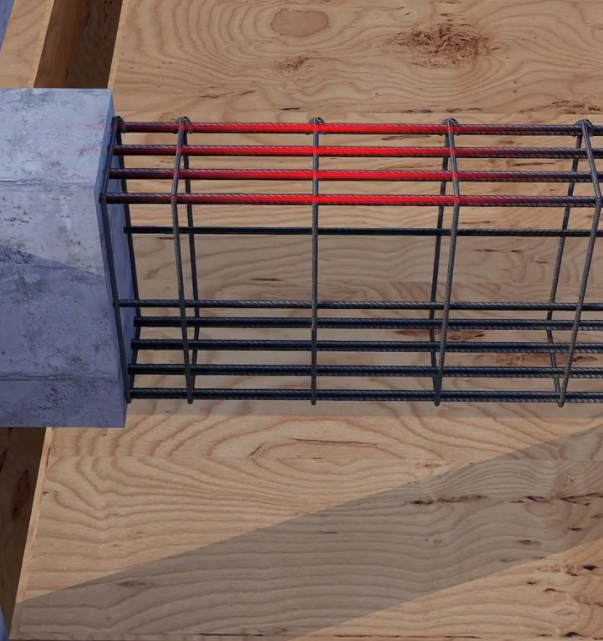

梁内包含三种主要钢筋：

纵筋（主钢筋，直径通常为14-22mm）、箍筋（直径6-12mm）和腰筋（当梁较高时设置，直径10-12mm）。

这些钢筋中各司其职：纵筋主要抵抗弯矩，箍筋抵抗剪力，腰筋则用于防止混凝土收缩裂缝。从重要性来看，纵筋＞箍筋＞腰筋。

其中，梁下部的纵筋最为关键，它承受拉应力，一旦被切断，会严重影响梁的承载能力，尤其是在地震作用下。

钢筋混凝土梁在受弯时，局部受压、局部受拉，混凝土承担压力，钢筋承担拉力，两者相互配合，缺一不可。

如果在梁上开孔不当，打断了主梁的纵筋，横梁承受的拉力就完全由混凝土承担，其抗震性能会大大降低。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

1. 沿梁长度方向的位置选择

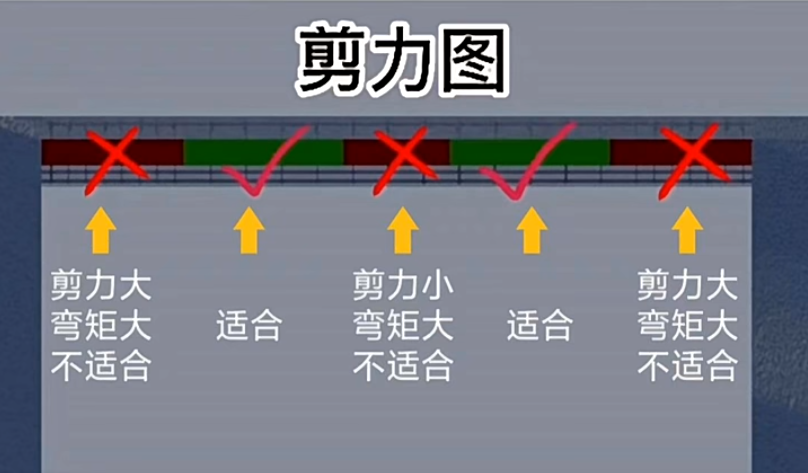

在梁的长度方向上，孔洞应尽可能设置在剪力较小的跨中1/3区域内。

必要时可设置于梁端1/3区域内，但应避免在梁端区域开孔，尤其是紧靠柱子的位置。

主次梁交接处附近也应禁止开孔。这是因为梁端部和主次梁交接附近剪力较大，在这些位置开孔会严重削弱梁的抗剪能力。

理想的开孔位置是距离支座（柱子）约1米左右的地方，这里既是剪力较小的区域，又能满足管线铺设的需求。

2. 沿梁高度方向的位置选择

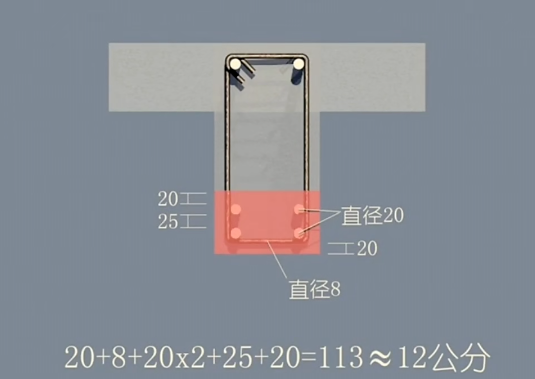

梁高度方向的开孔位置选择取决于梁的尺寸及其内部配筋情况，关键是判断梁内是否有腰筋：当梁的可见高度小于35cm（无腰筋）时，只需要避开下排纵筋（主钢筋）即可，一般建议选择距离梁下部8cm以上的位置开孔。

这是因为此类梁通常不配置腰筋，中间区域相对安全。当梁的可见高度大于35cm（有腰筋）时，情况则复杂些。

这种情况下，梁内部大概率设置有腰筋。此时有两个选择：在贴近楼板处开孔，或在距离梁下沿8cm处开孔。然而，在梁下部开孔有打断纵筋的风险，而上部开孔主要风险是打断腰筋。

因此，这种情况下建议尽量考虑上部位置开孔，风险相对较低。需要注意的是，根据国家建筑结构规定，楼板厚度范围一般为100-120mm。

以450mm梁厚为例，可视部分厚度范围为330-350mm。因此，实际测得梁可见厚度大于350mm时，梁内部就很可能存在腰筋。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

1. 孔径的合理尺寸

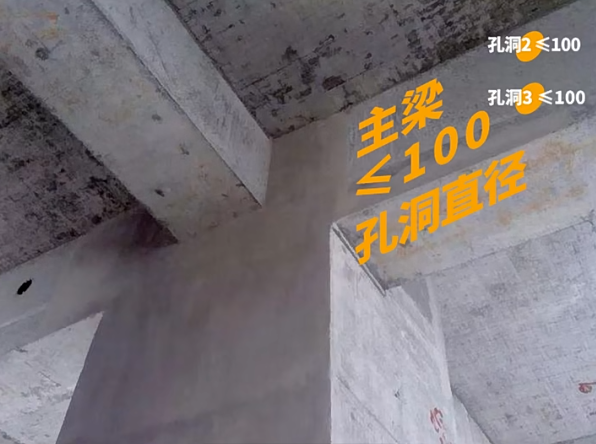

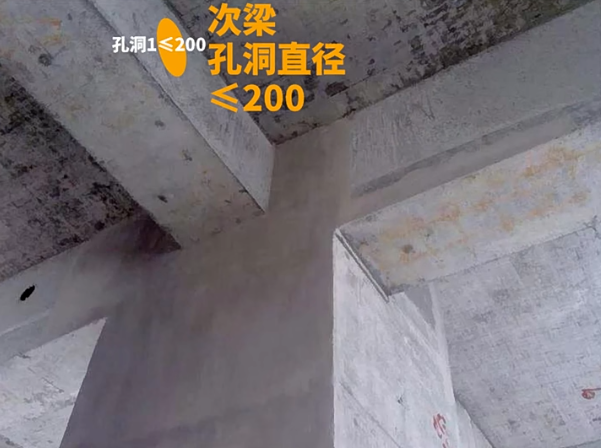

开孔尺寸的控制对保证梁的结构安全至关重要。一般来说，框架梁孔径建议小于100mm，次梁孔径建议小于200mm。

更为详细的规范建议如下（h梁截面高度）：

h=800mm～1000mm时，开洞尺寸不大于250～300mm；

h=600mm～800mm时，开洞尺寸不大于200mm；

h=500mm～600mm时，开洞尺寸不大于150mm；

h=400mm～500mm时，开洞尺寸不大于100mm；

而当梁截面高度h＜400mm时，不宜开洞。

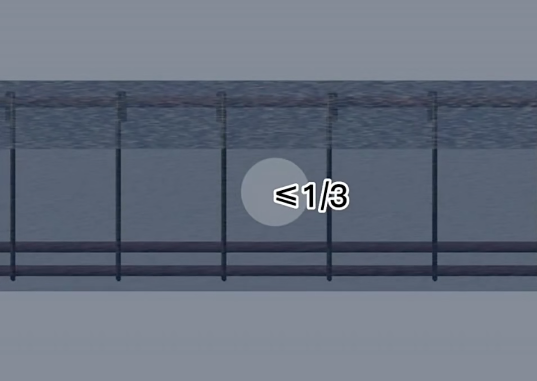

圆洞的直径宜不大于1/3梁高，且一般不超过150mm。若开洞直径达到200mm，建议采取补强措施。

2. 开孔数量与间距控制

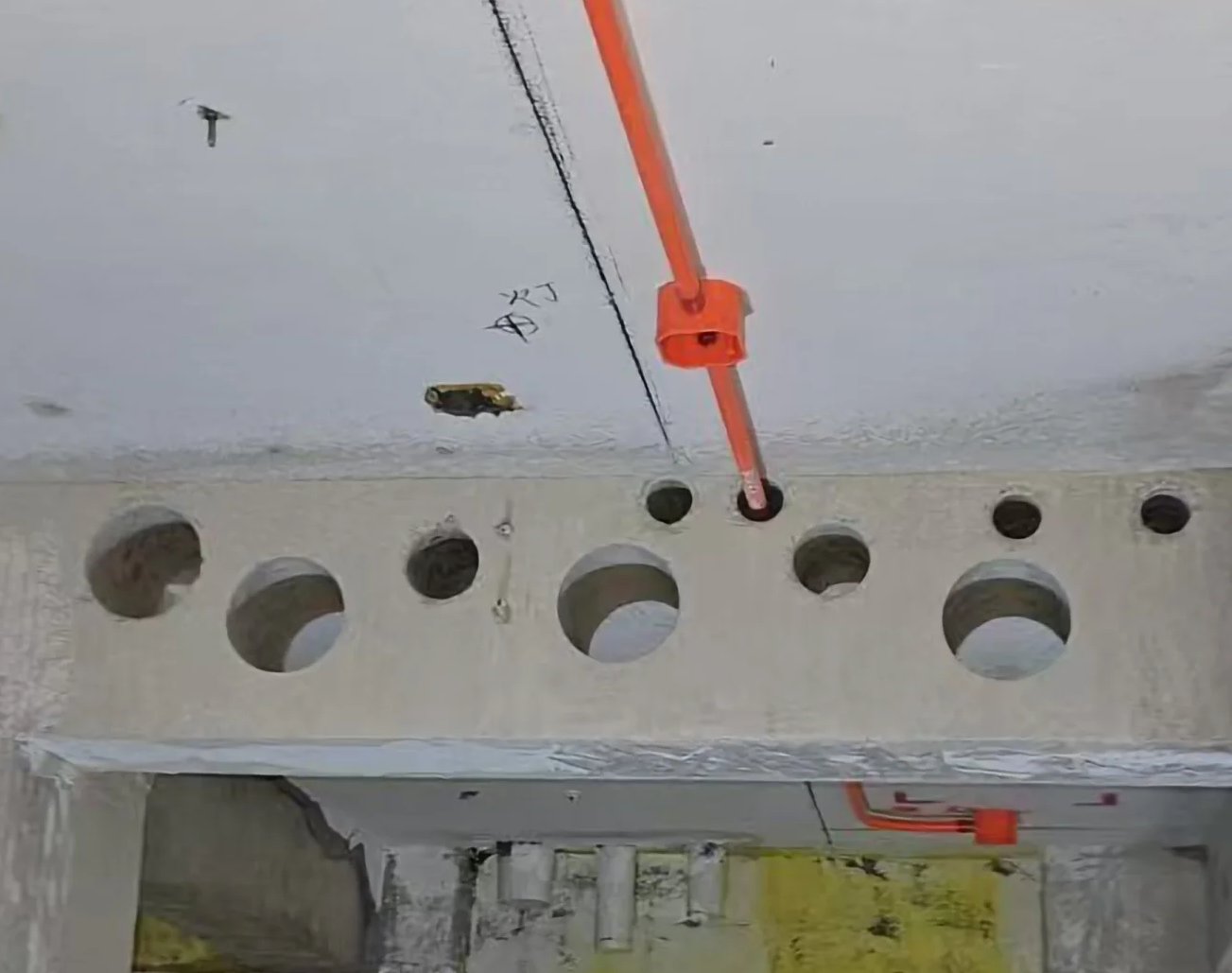

同一根梁上不应开过多孔洞，梁上后开孔不宜超过3个，且相邻孔洞边缘间的净距不应小于2.5倍孔径或2.5倍梁高。

多孔开孔时，应遵循“分散均匀”原则，避免孔洞之间的梁体形成薄弱环节。孔洞过于集中会严重削弱梁的截面刚度，影响整体受力性能。

最后：

梁上开孔是涉及结构安全的重要工序，绝不能仅凭经验随意施工。国家标准《建筑装饰装修工程质量验收规范》GB50210明确要求，当涉及主体和承重结构改动时，必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料，对建筑结构的安全性进行核验、确认。
