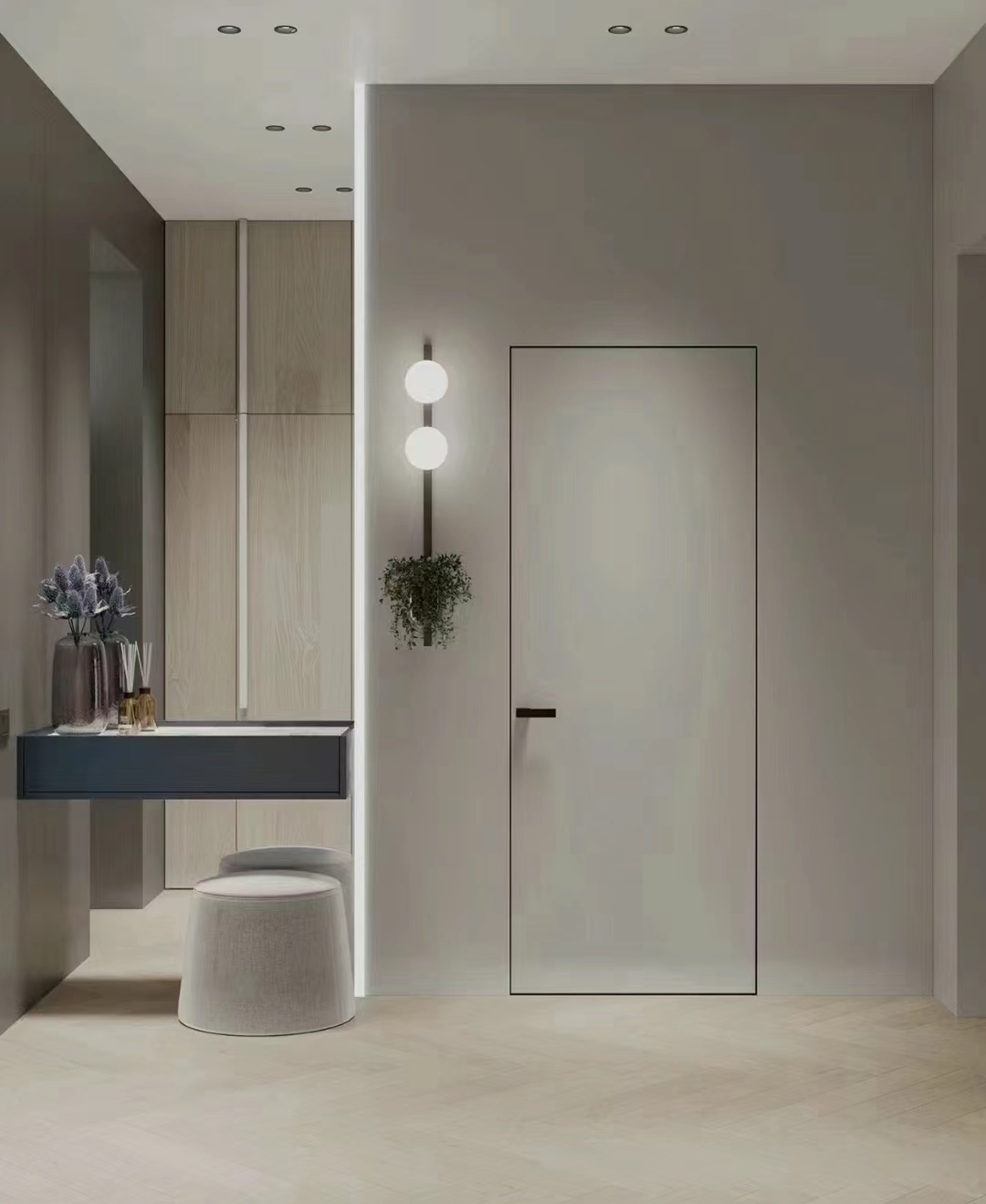

△平开隐形门效果示意
平开隐形门，也叫暗门，是通过隐藏把手、锁孔、门框等门体构件，同时表面与墙面达到空间统一效果的可平开的门体，起到隐藏和遮蔽作用，是现在空间设计中最常用的设计元素。

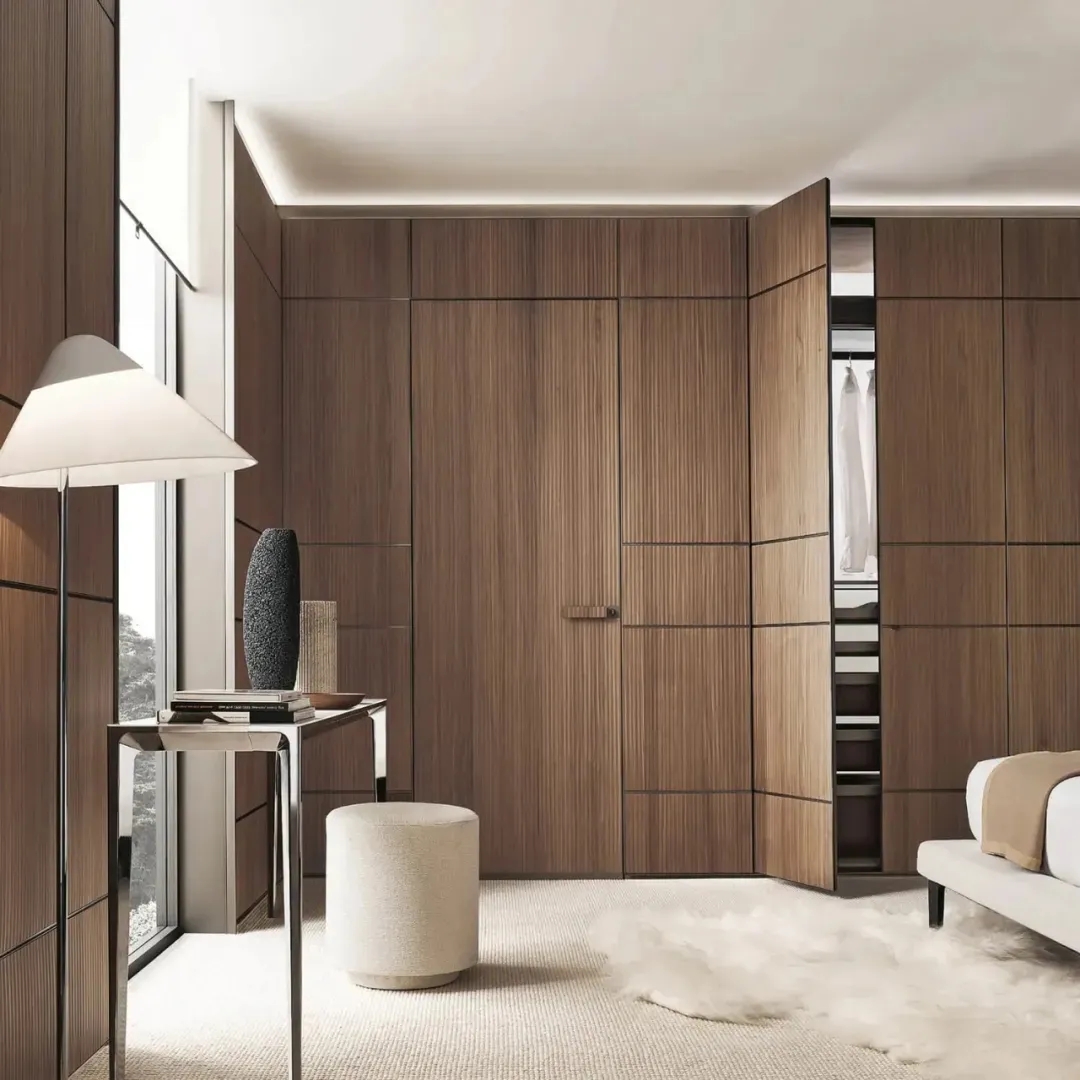

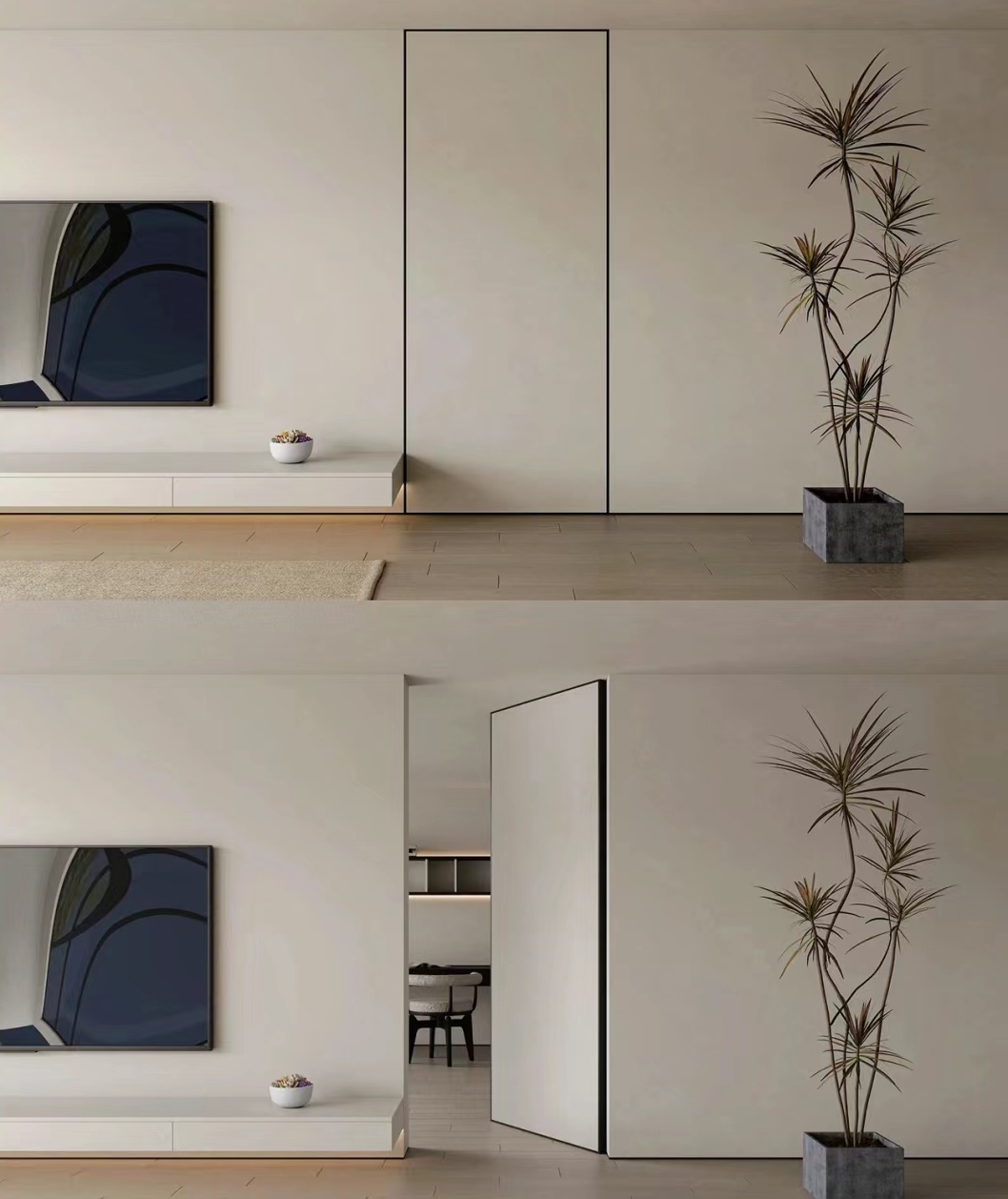

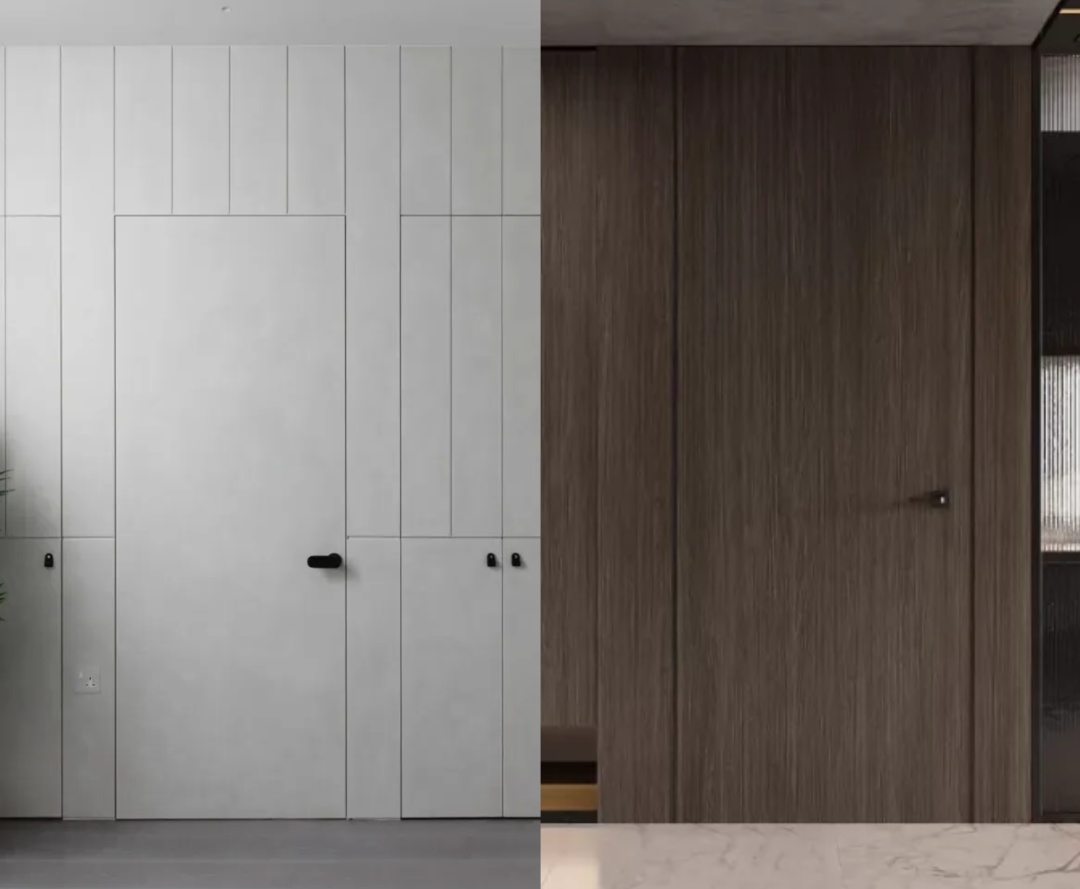

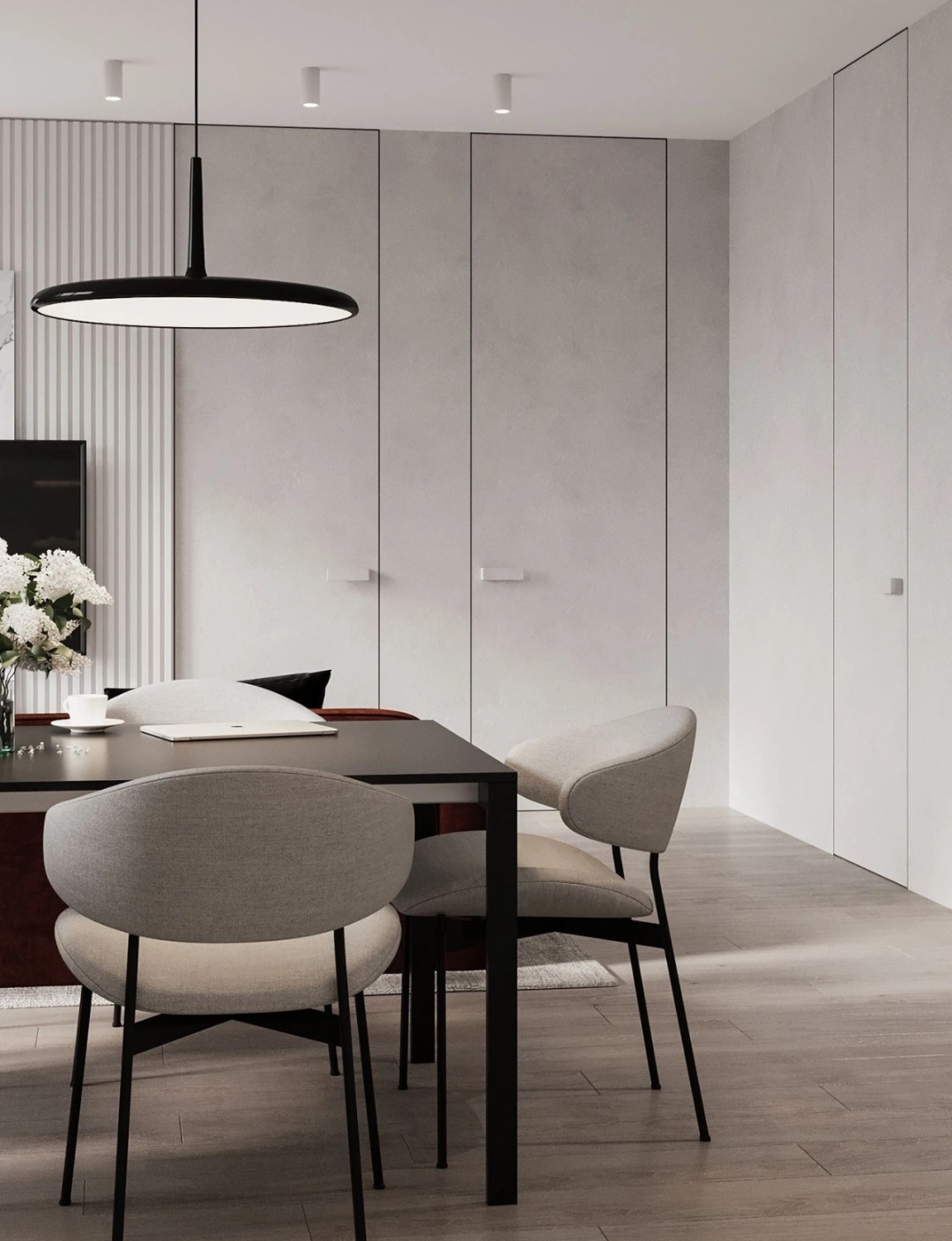

△平开隐形门
今天，我们就从以下几个方面来聊一聊平开隐形门工艺：
1、平开隐形门设计要点
2、平开隐形门工艺结构图解
01. 平开隐形门设计要点
source：google.cn
1、开启方向

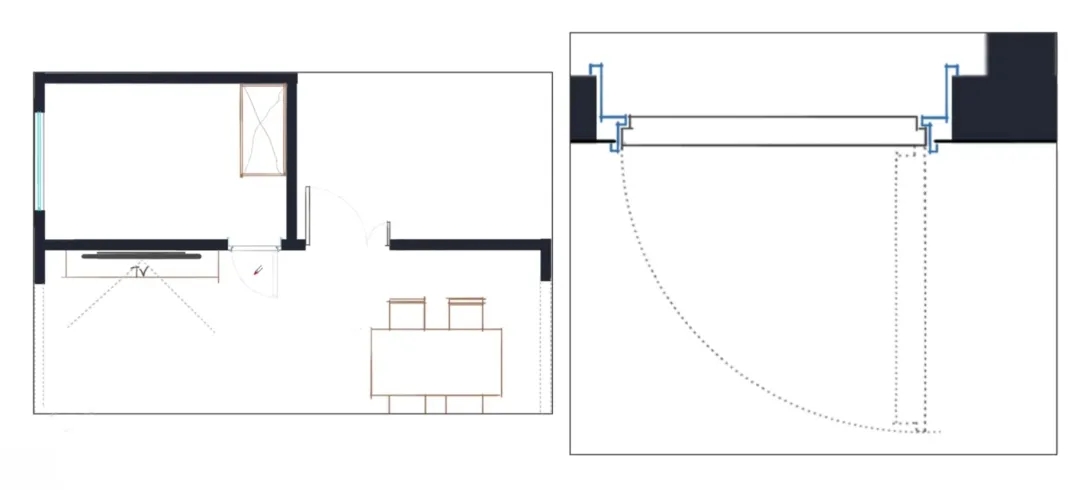

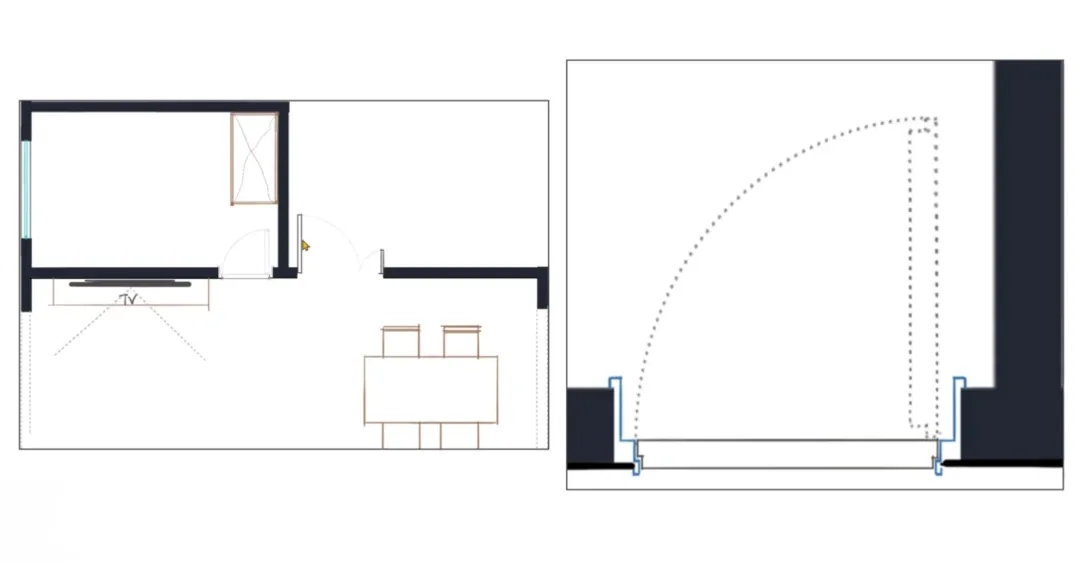

单向平开门的开启方向无外乎内开或者外开两种，设计师需要根据空间需要确定内开还是外开。

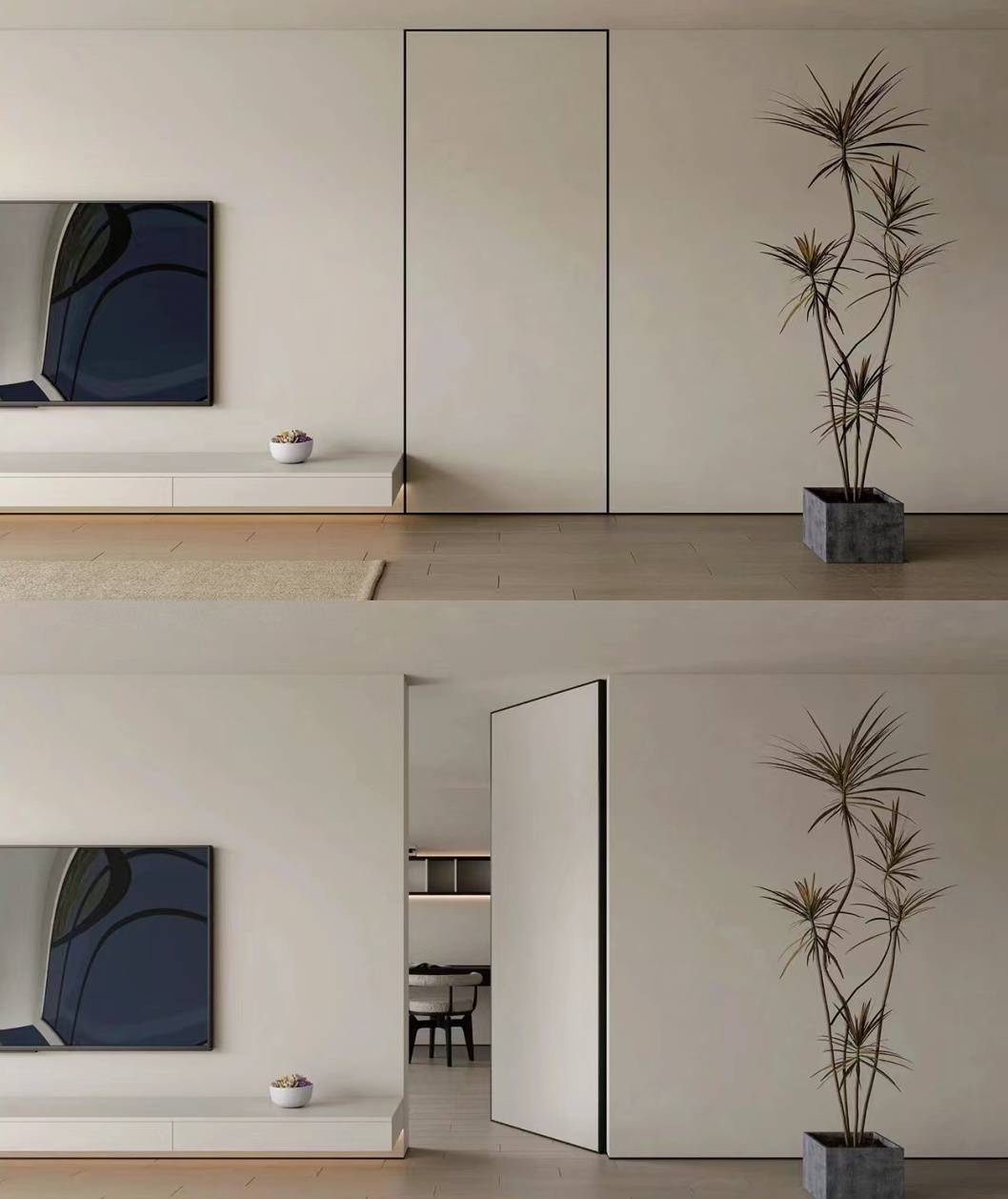

△外开隐形门
△内开隐形门
2、开合工艺

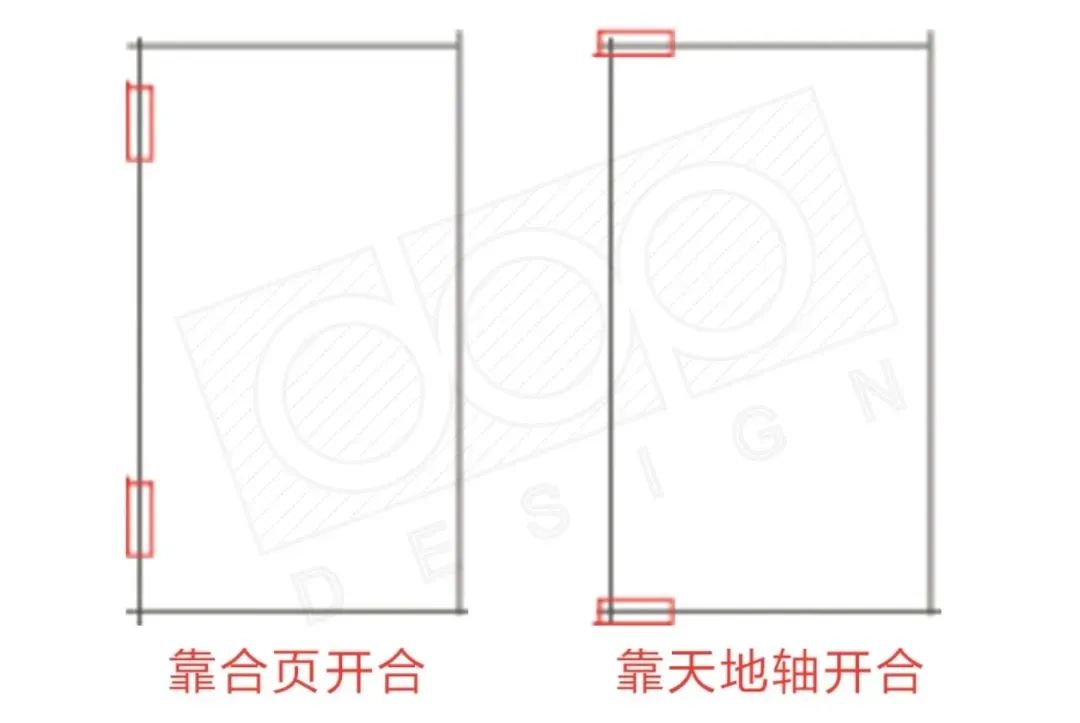

根据门体所使用的五金件不同，通常开合工艺可以分为合页铰链式和天地轴式。
source：google.cn

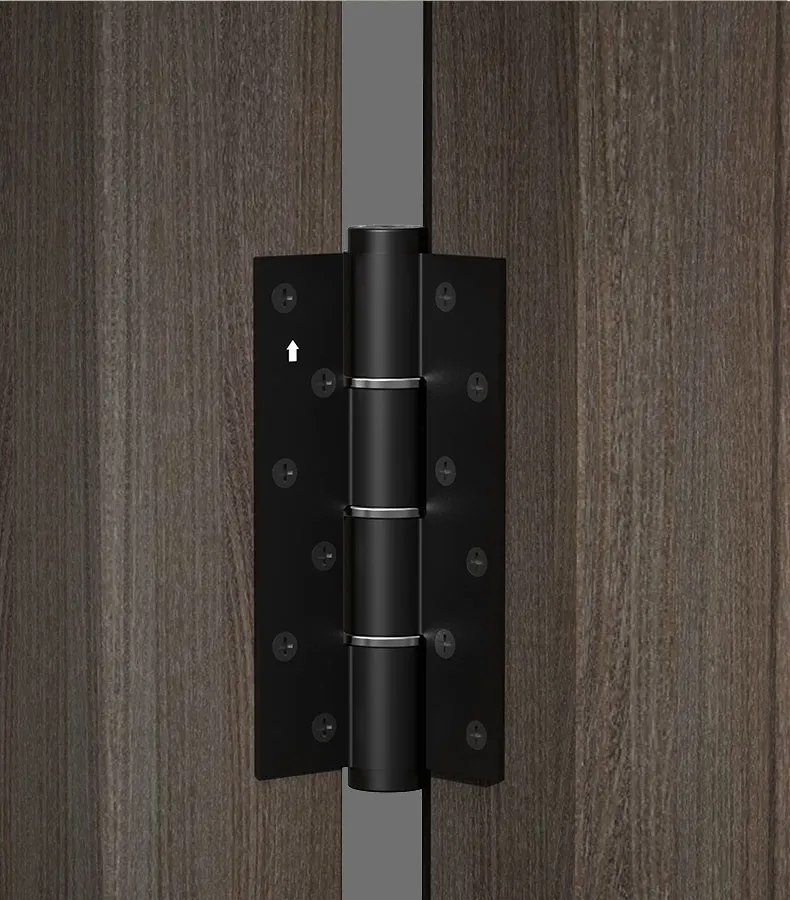

△靠合页开合
source：google.cn

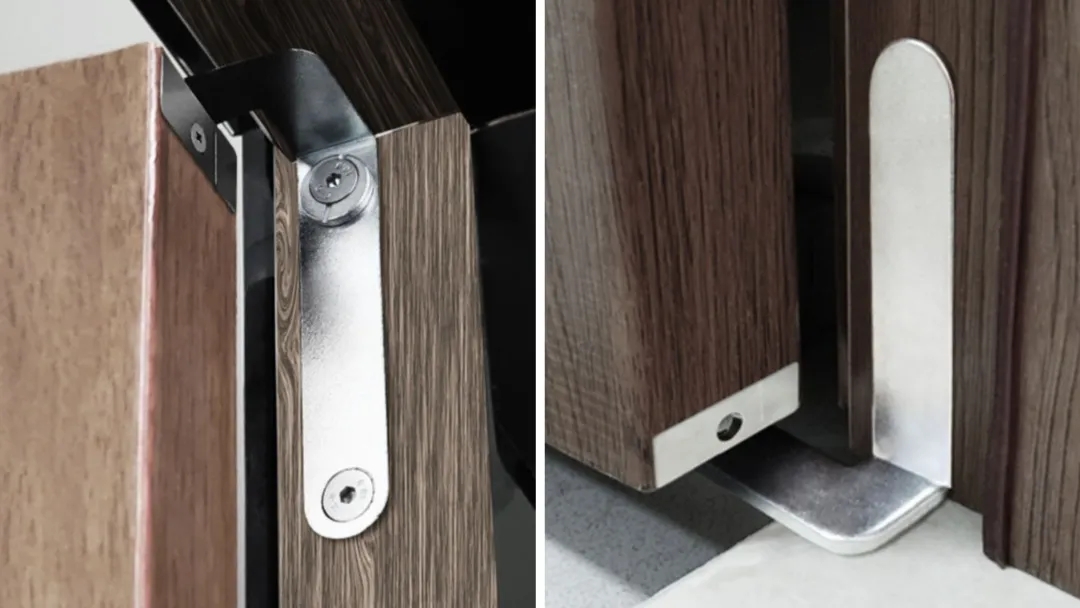

△靠天地轴开合
3、开启方式
隐形门的开启方式可以通过“隐形”把手、反弹器、闭门器实现门的开合。
source：google.cn

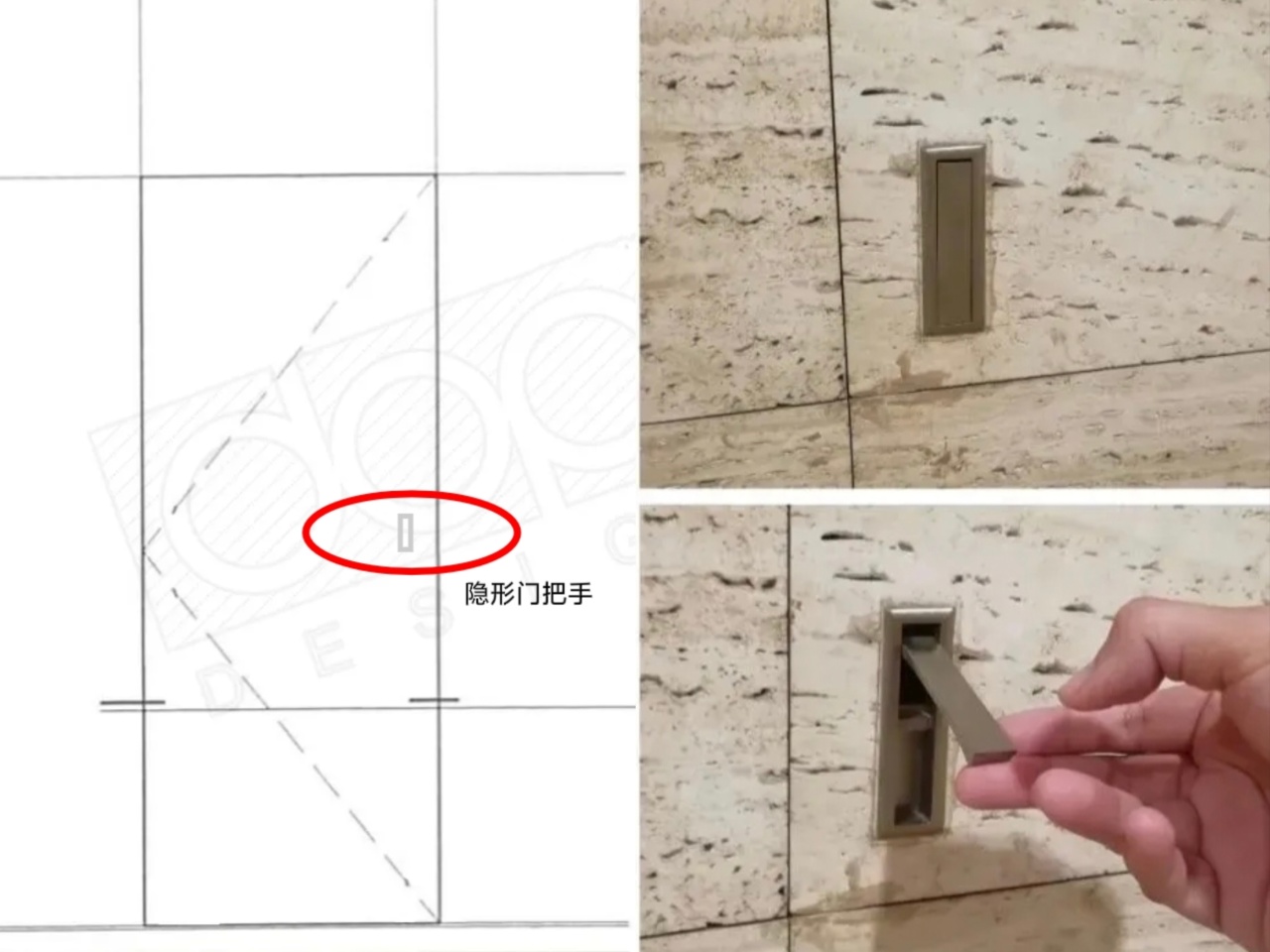

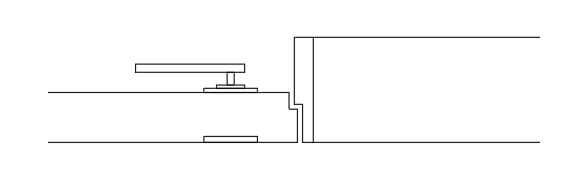

△隐形把手
source：google.cn
△反弹器
source：google.cn

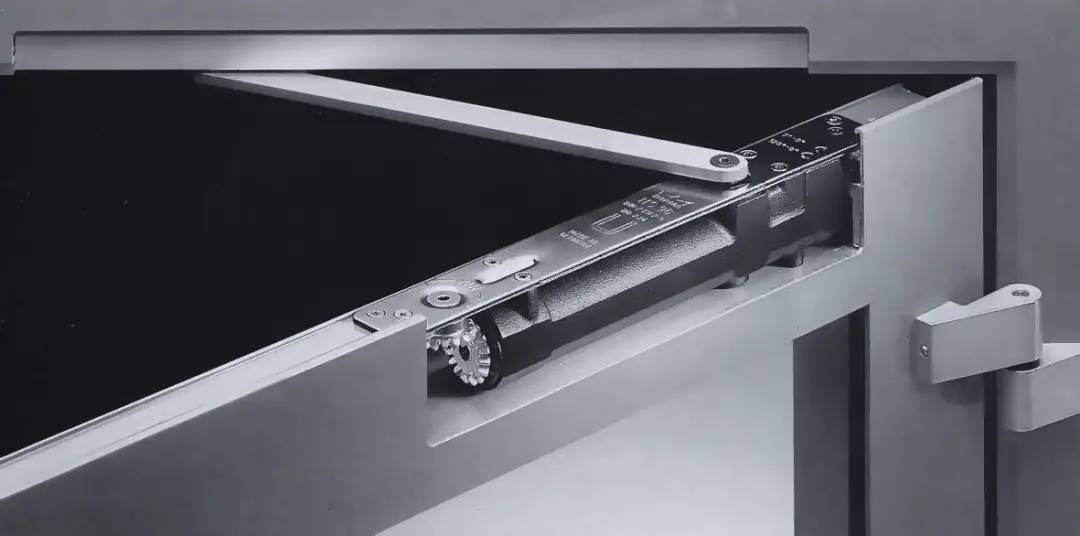

△闭门器
4、门体高度
在门体高度的设计上，主要是考虑门体是否通顶。不通顶的情况，就跟正常门体做法差不多。通顶的话要考虑门顶做启口会有门体内外吊顶存在高差的情况。
source：google.cn

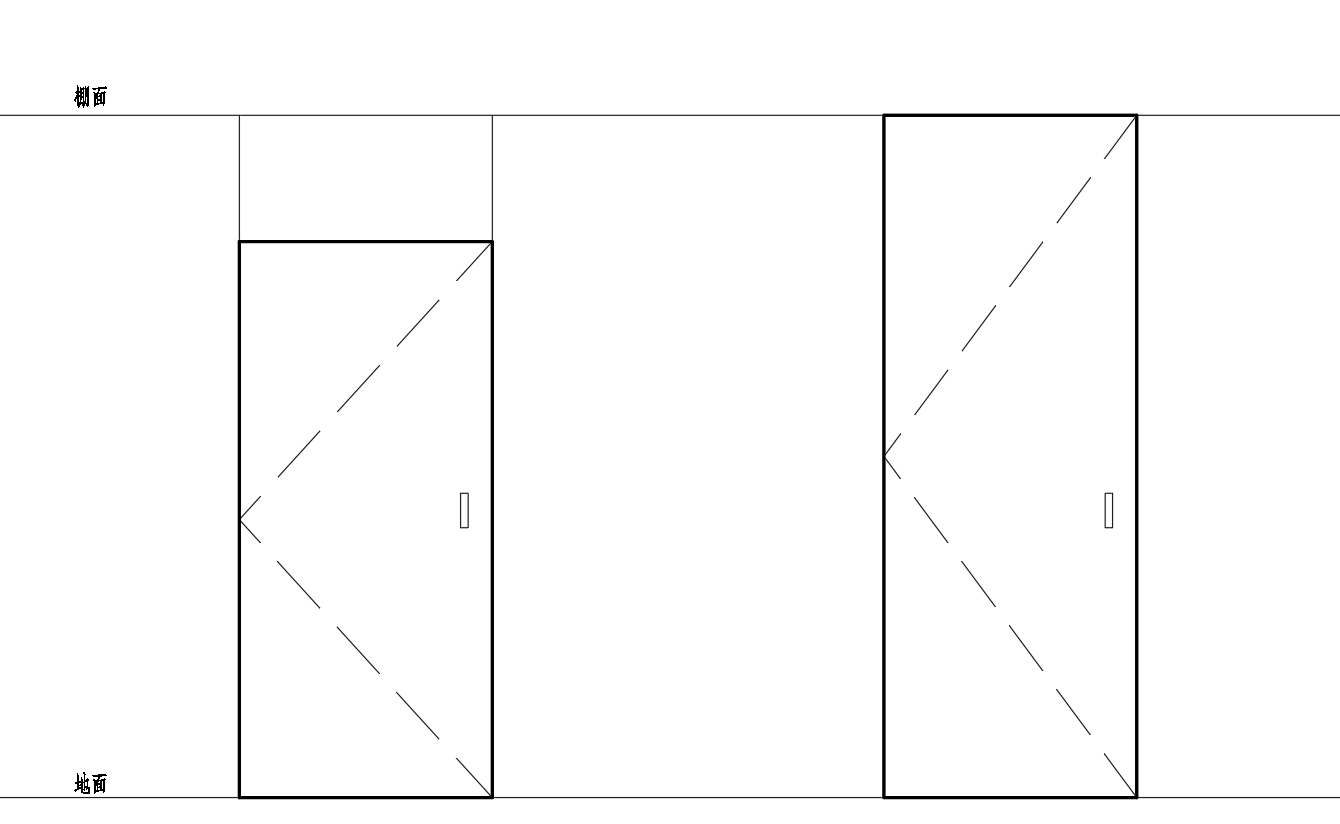

△不通高和通高门对比示意
source：google.cn

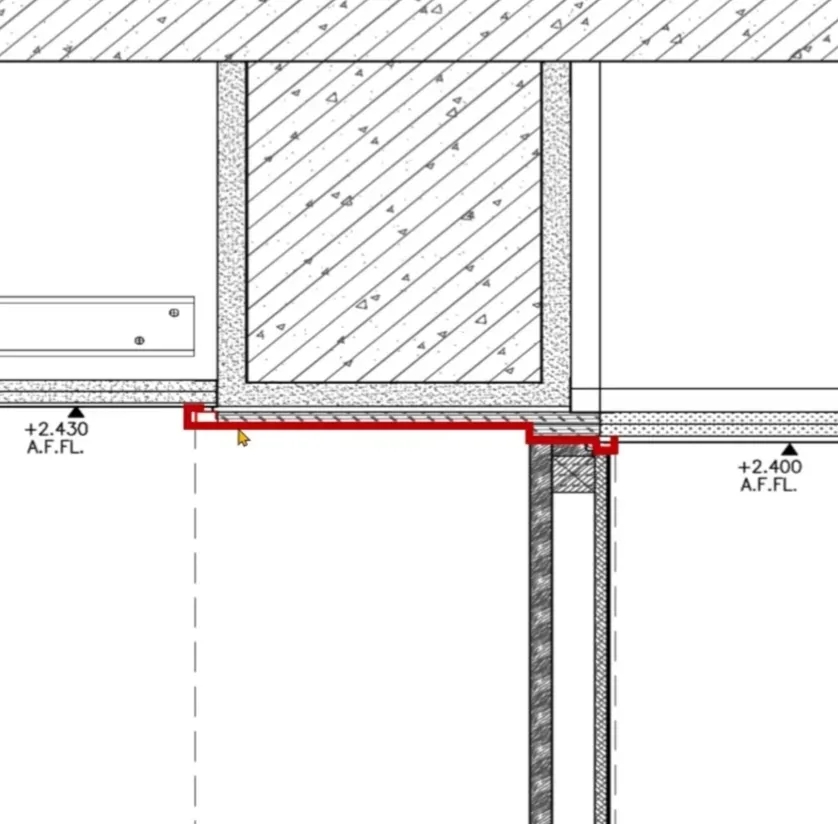

△通高门顶做启口工艺示意
02. 平开隐形门工艺结构图解
source：google.cn
平开隐形门的工艺可以简单地理解为“门扇+开合构件”的工艺。那么根据隐形门的材质不同，其具体的工艺结构也不太一样。
下面就从比较主流的三类平开隐形门分析，一起来看看平开隐形门的工艺吧！
1、乳胶漆隐形门
source：google.cn

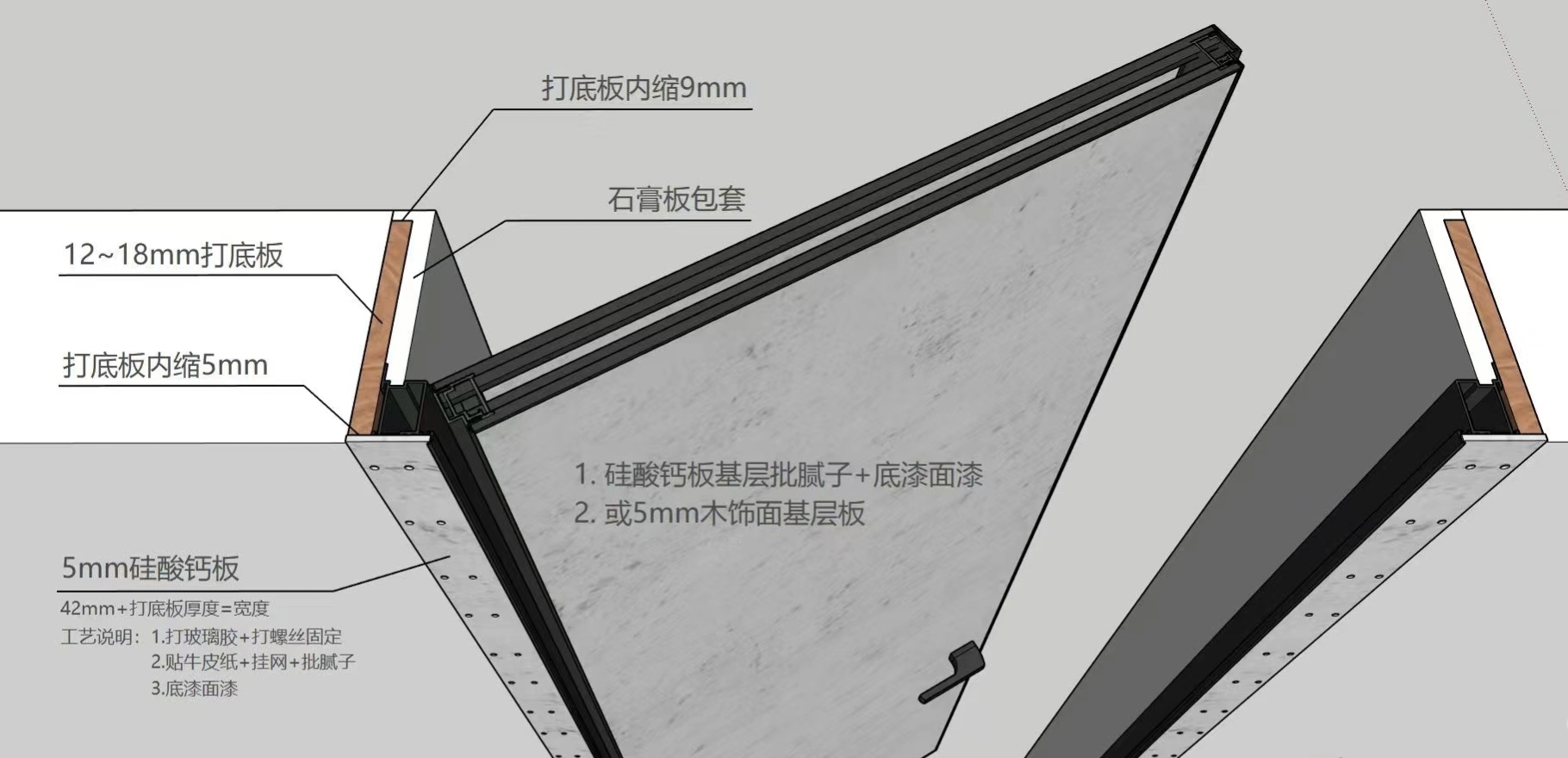

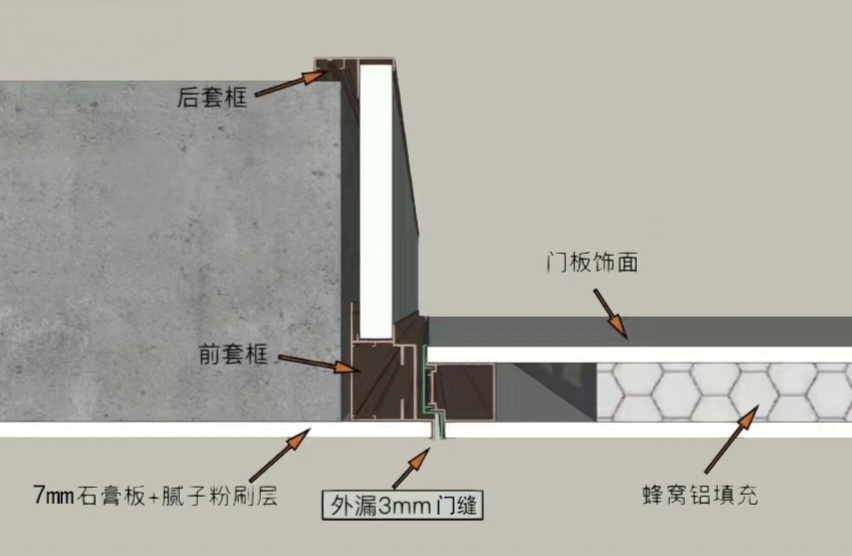

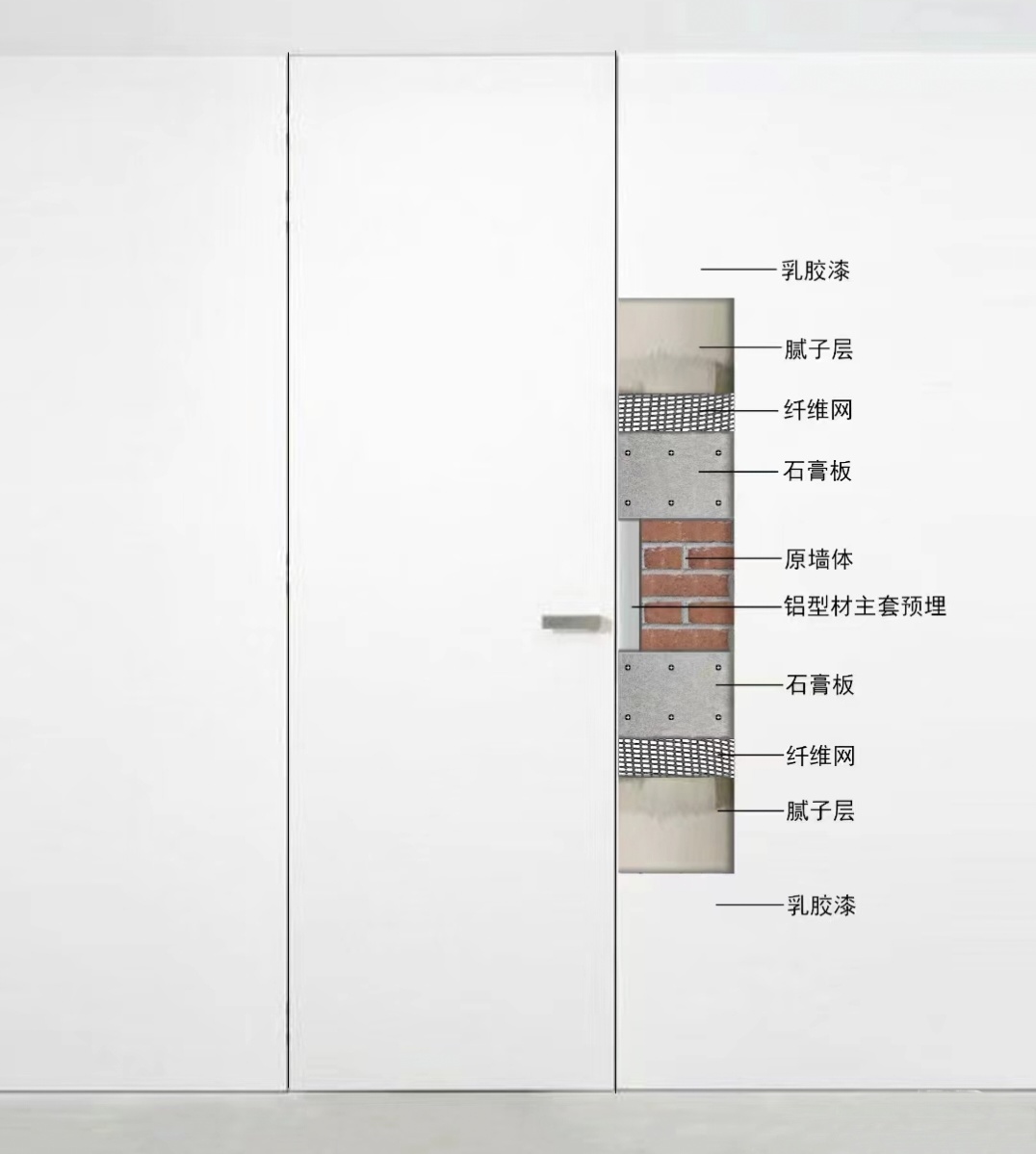

△乳胶漆隐形门构造示意
source：google.cn
△乳胶漆隐形门效果

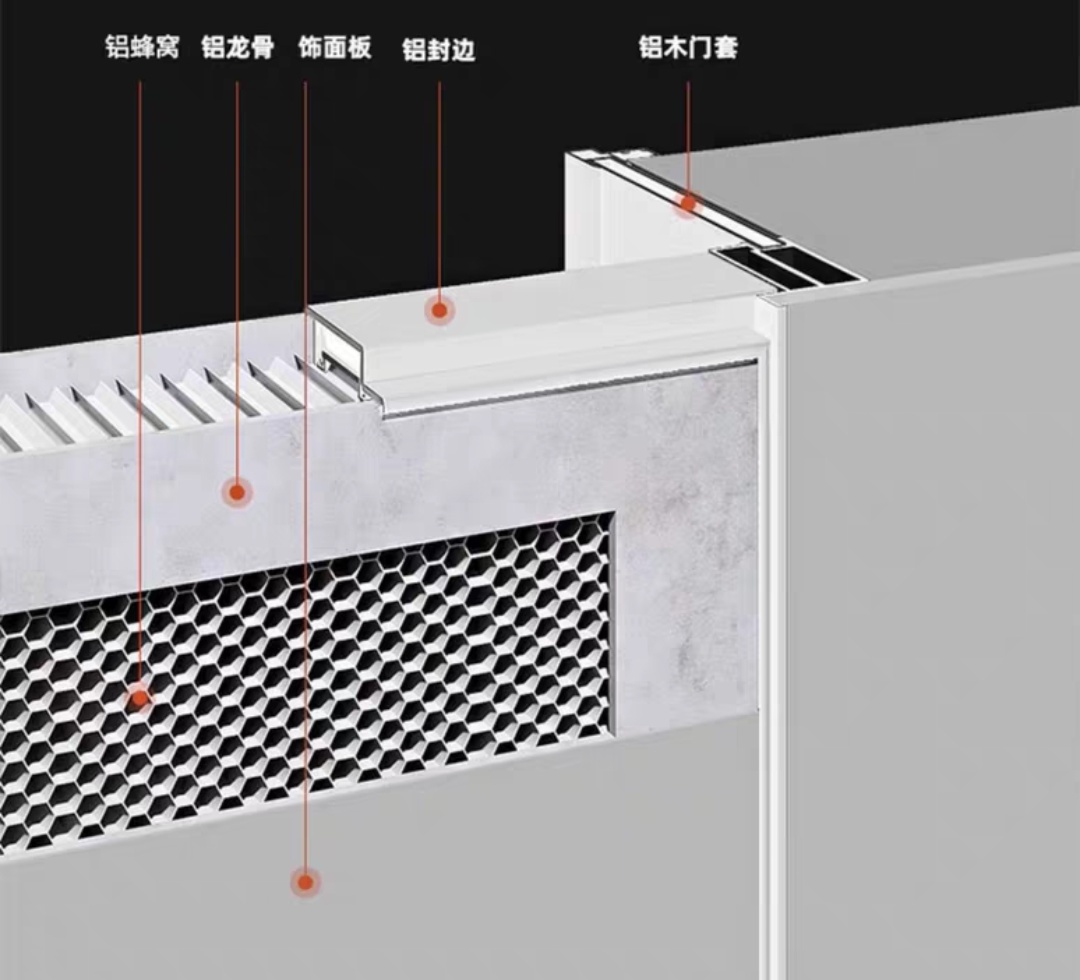

门体通常采用铝木门，其成品主要构成为面板、铝龙骨框架、铝蜂窝或实木板填充门芯。
source：google.cn

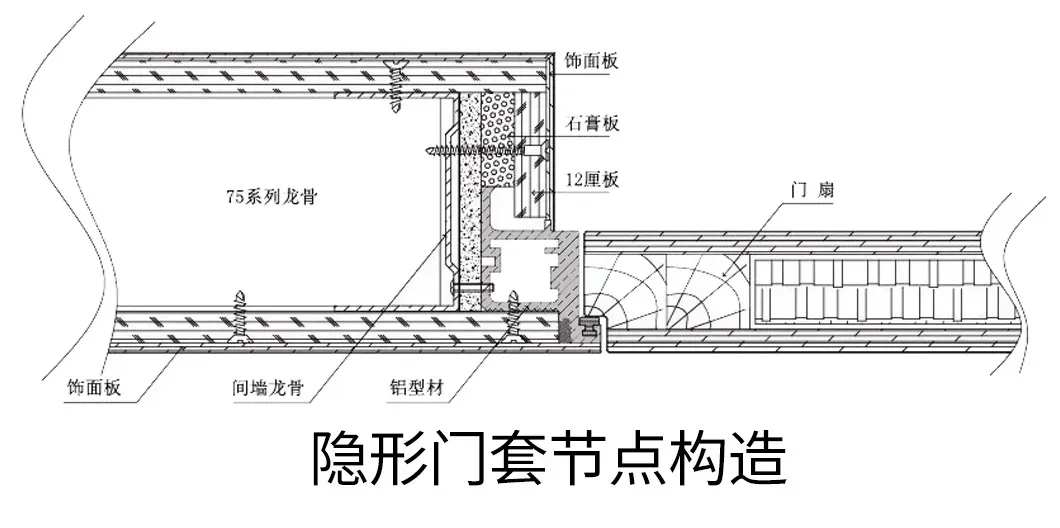

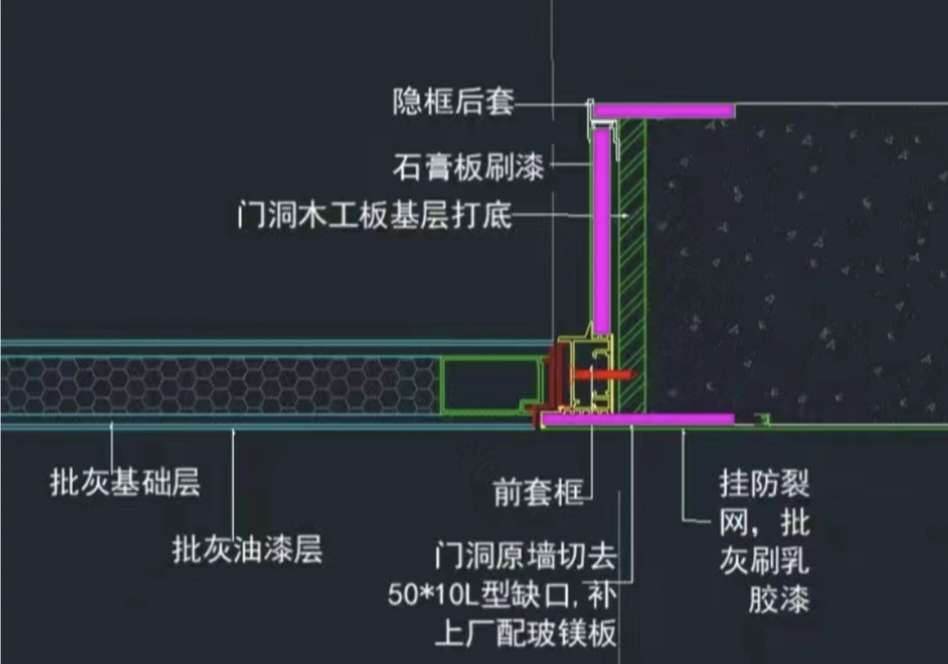

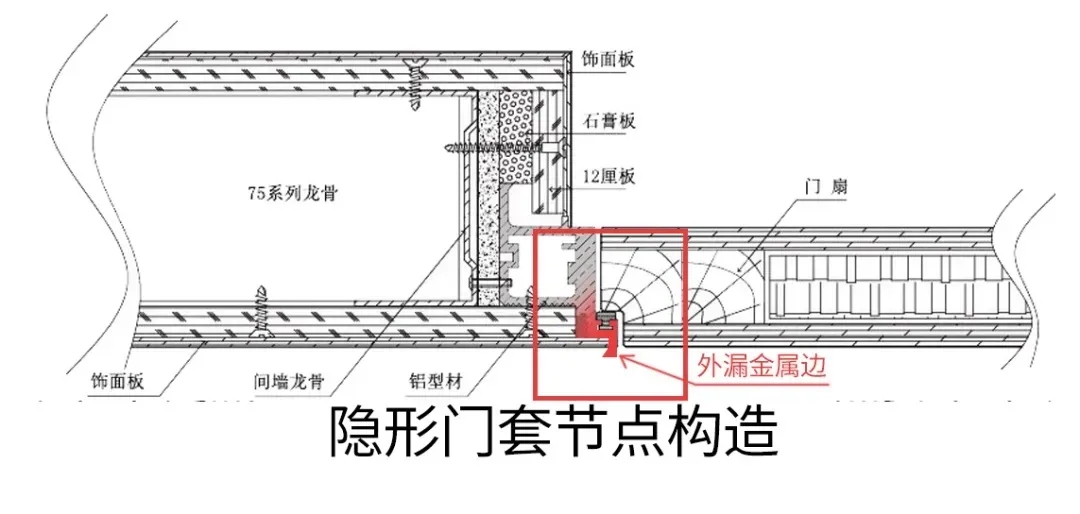

乳胶漆隐形门的工艺结构通常有以下三种：

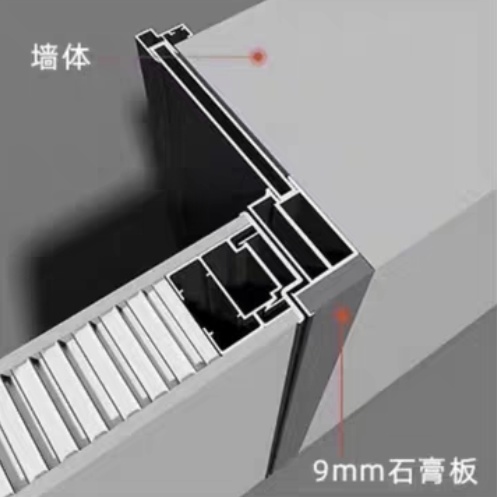

① 墙面不开槽
source：google.cn
source：google.cn

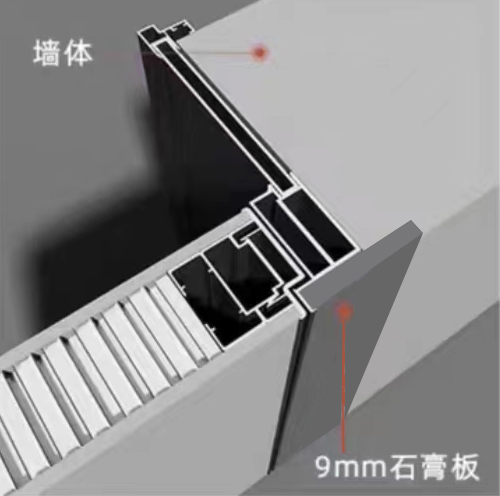

② 墙面开槽
△ 1mm极窄边框隐形门 source：google.cn
△ 1mm极窄边框隐形门 source：google.cn

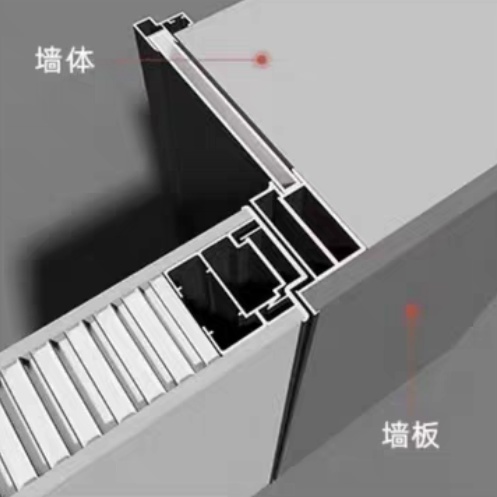

③ 墙面做板材
source：google.cn
source：google.cn
2、木饰面隐形门
source：google.cn
△木饰面隐形门构造示意
source：google.cn

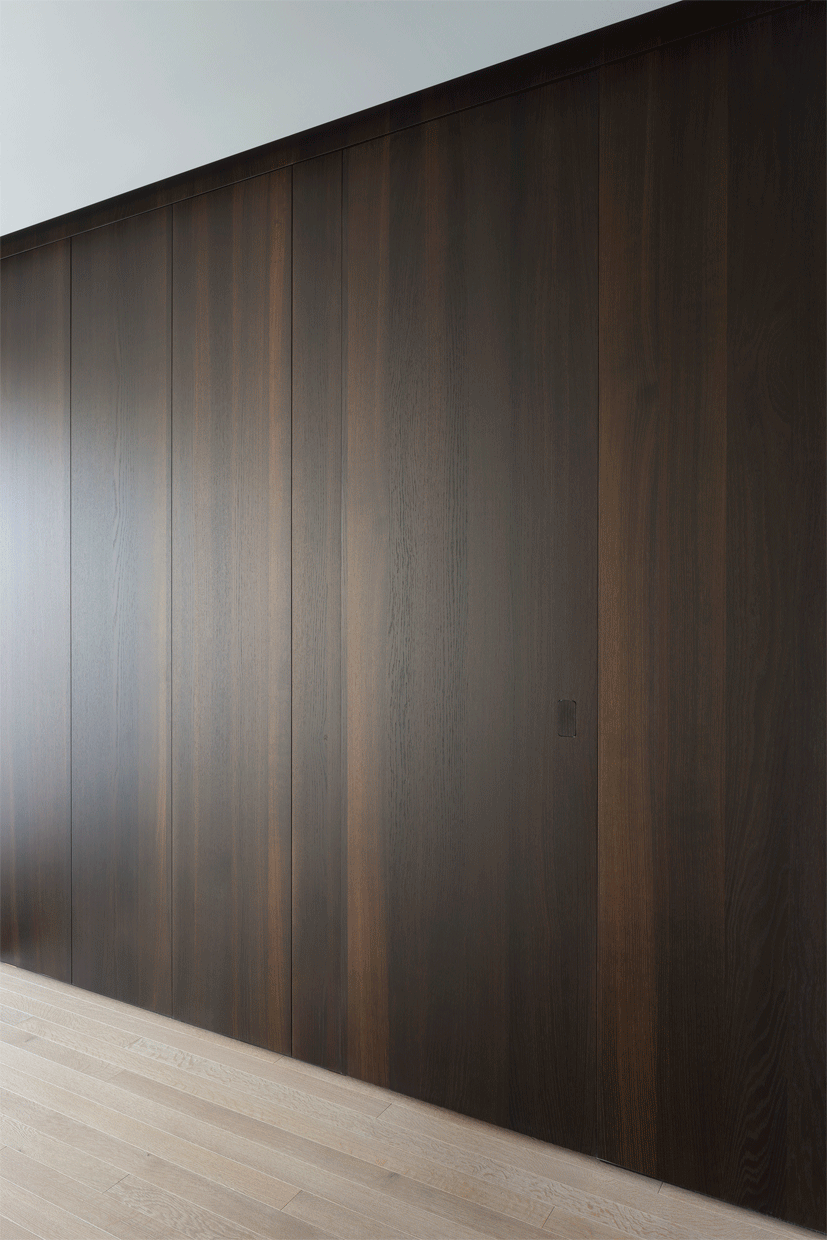

△木饰面隐形门效果

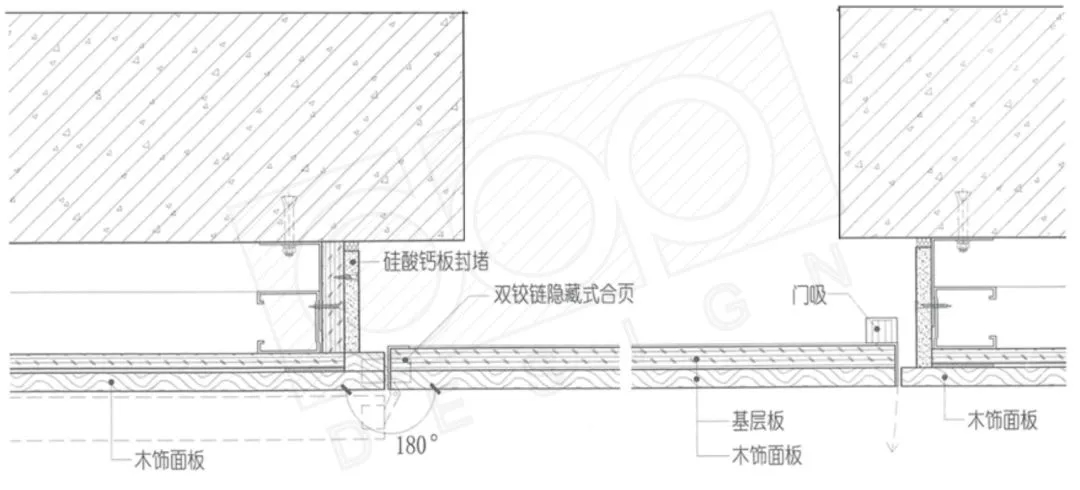

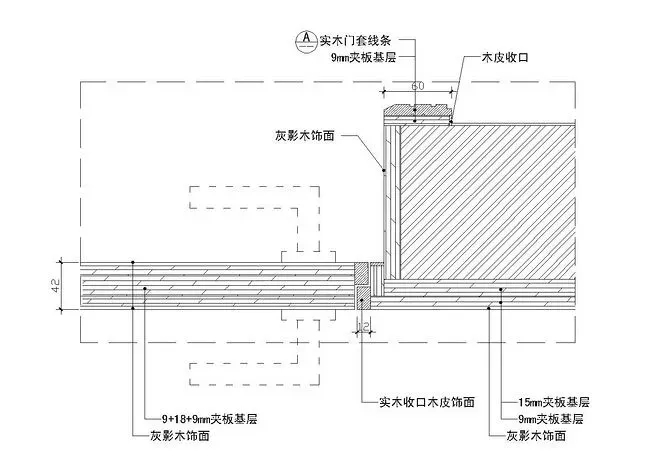

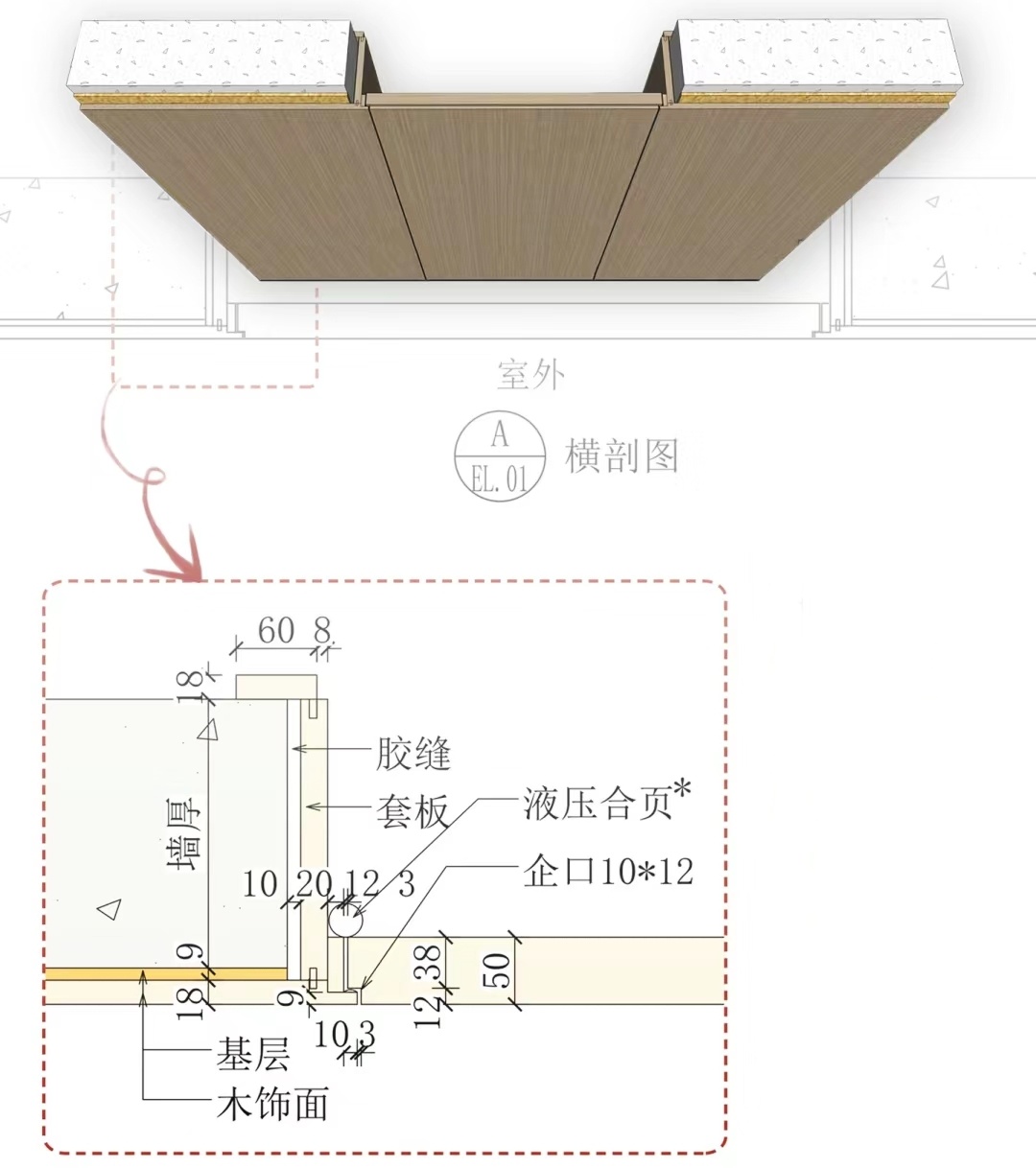

通常木饰面隐形门的工艺结构图解如下：
source：google.cn
3、石材隐形门
source：google.cn

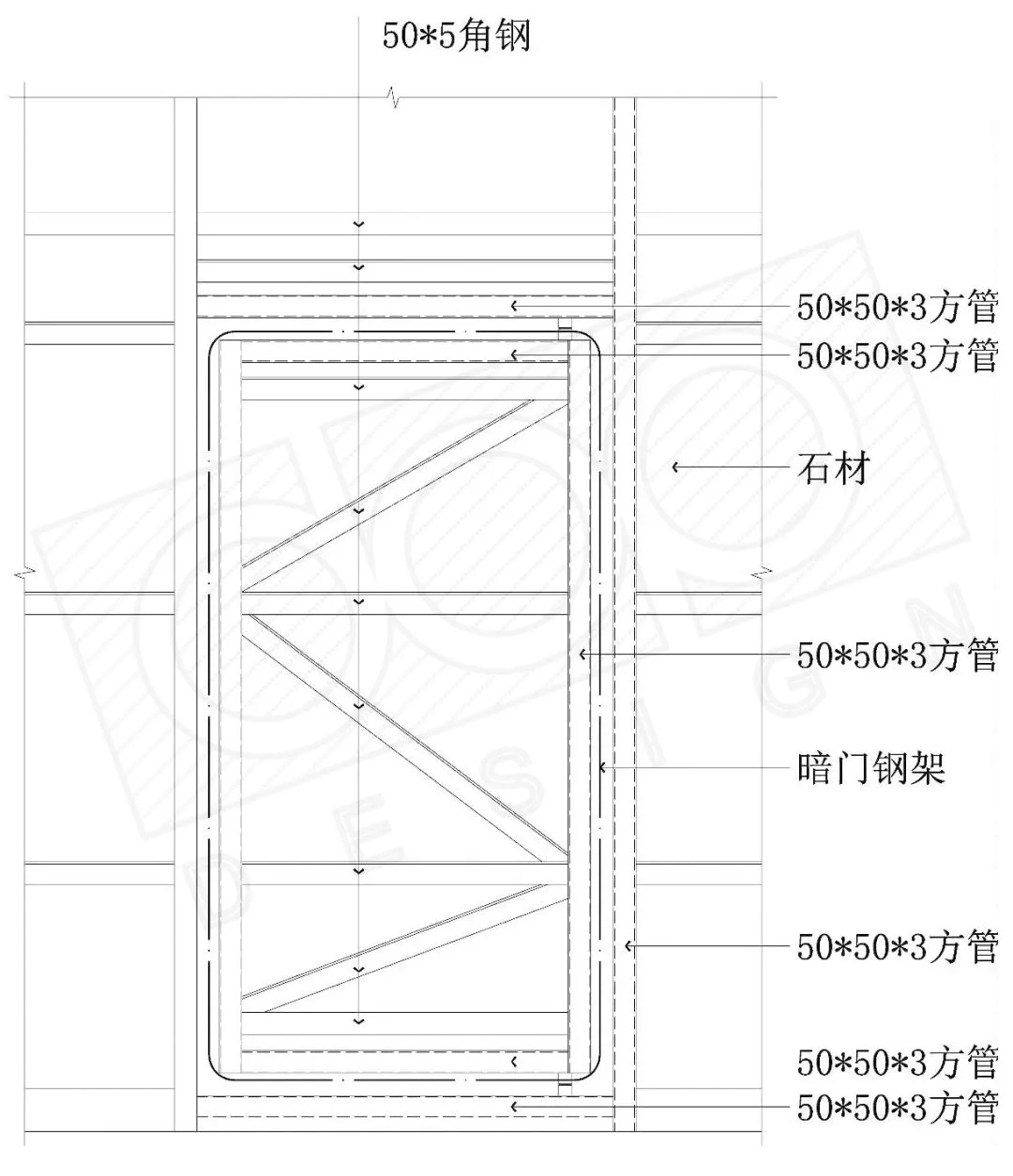

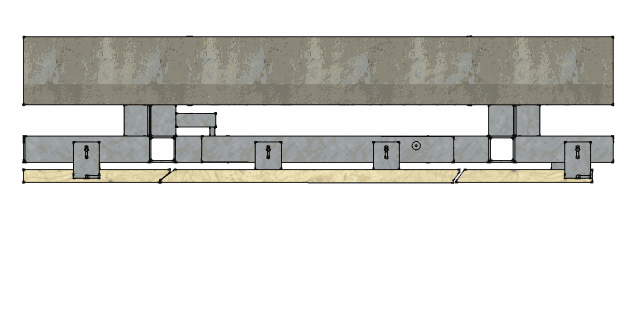

△石材隐形门构造示意
source：google.cn

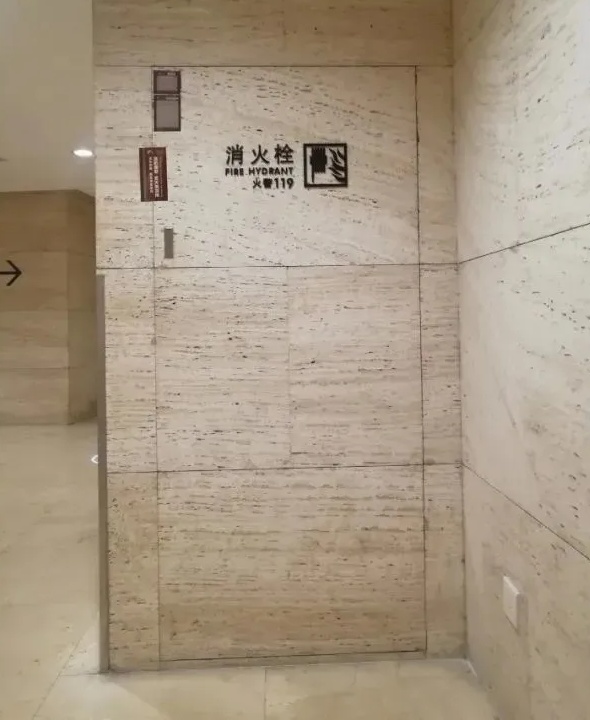

△石材隐形门效果

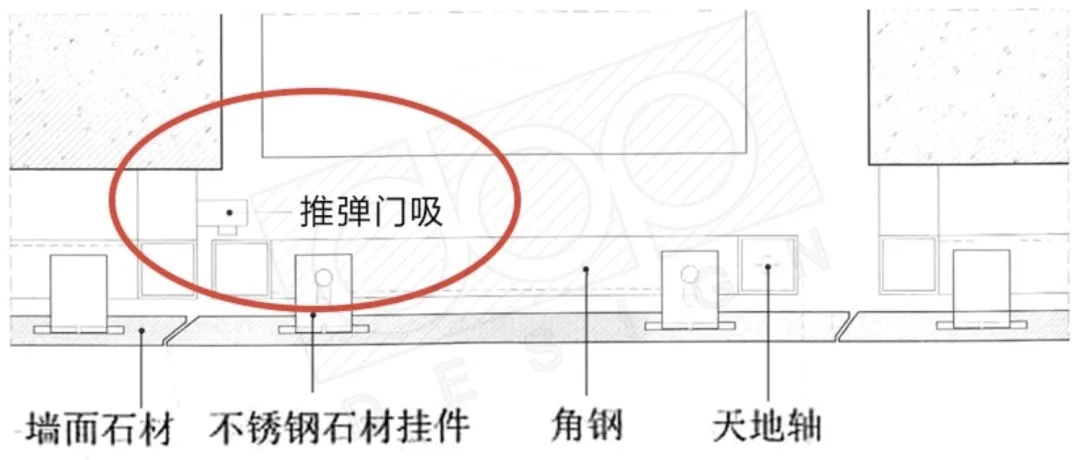

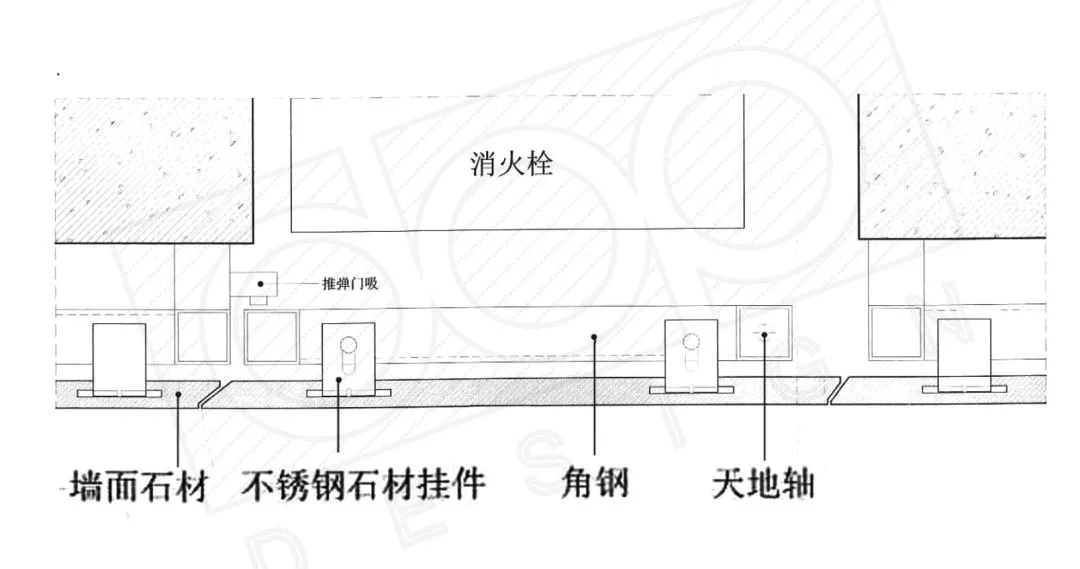

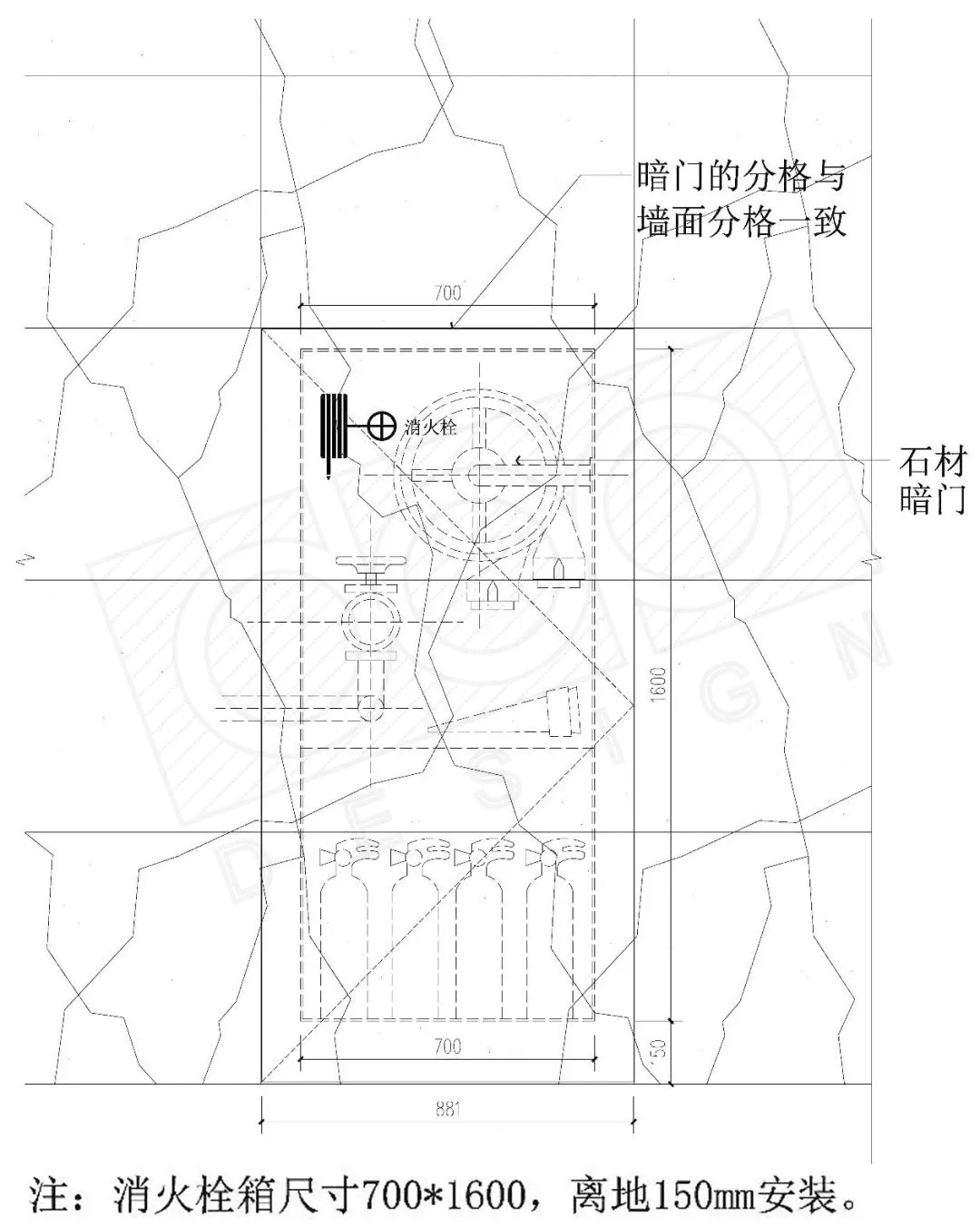

通常石材隐形门的工艺结构图解如下：
source：google.cn
（本文的图片均来源于网络，版权归原作者所有）
