如何画出复杂的多边形异形空间施工节点图？
设想一下，当你辛辛苦苦做完一个高逼格的异形空间后，模型建好，效果确认了后；进入施工图阶段了，但是，你却不知道这样的异形造型要怎么通过CAD图纸来表达，重点是这个时候甲方爸爸已经在催着你交图了，你该怎么办？
什么，外包出去？给深化设计师来做？
........
好吧！这是一种解决方案，但是，如果你就是深化设计师呢？又要怎么画异形的图呢？平面系统的图纸画好后，节点图又应该通过什么方式来实现呢？
前几天跟一位施工图主管级别的朋友就聊到这个话题，我觉得特别有意思，所以就在《dop设计实战指南》的第43周问答上专门针对这个问题进行了回复。这个话题非常有意思，也是困扰很多设计师小伙伴的技术难点，所以，我将我在专栏内的回答进行了二次补充和完善，分享给你，希望能带给你一定的思考。同时也感谢这位朋友为本篇文章提供实战案例素材。
问题：

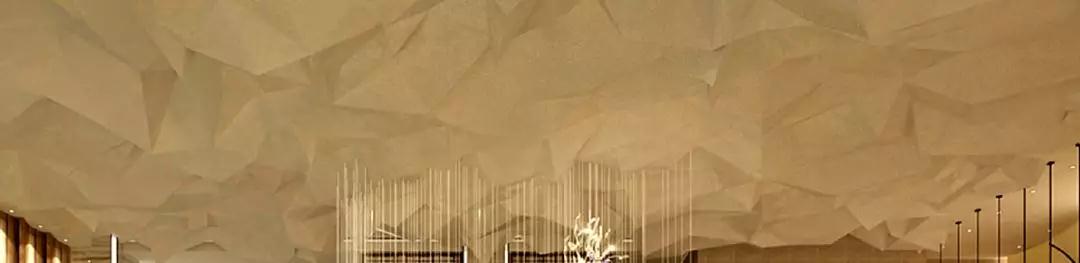

像上图这样的多边形异形吊顶，施工图和节点图应该怎么表达？尤其是这样的吊顶有哪些构造做法？
我的回答：
其实类似于这个问题，dop设计在内训营里面有一次公开课，其中正好就有讲解类似于这样吊顶的施工图绘制。
下面我换个角度，从我的理解和思考入手，深入的从2个方面简单的讲解下碰到类似这样不规则多边形造型时，我们应该着手分析？以及如何一步步画出这种吊顶施工图和节点图的思路。
输入标题
01
如何画异形造型的施工图纸？

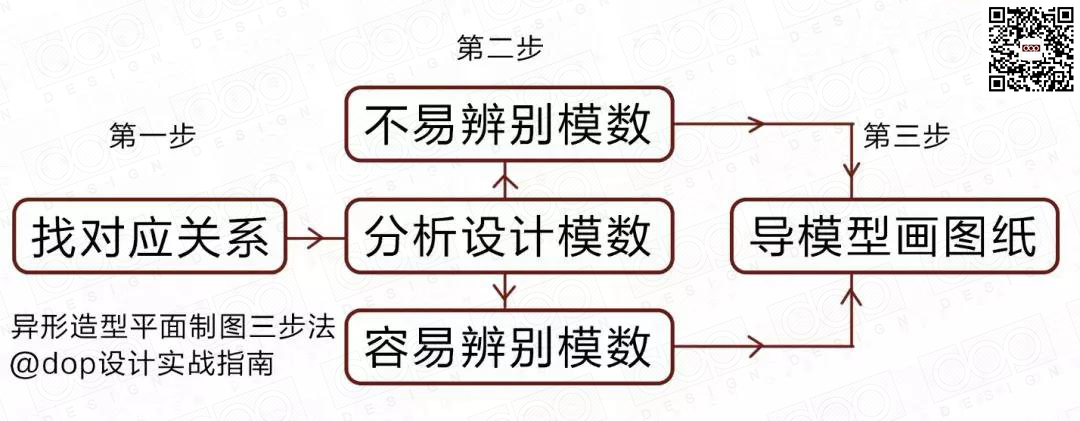

简单说起来主要分成下面几个步骤：
我们一步步来看；
第一步：找对应关系：

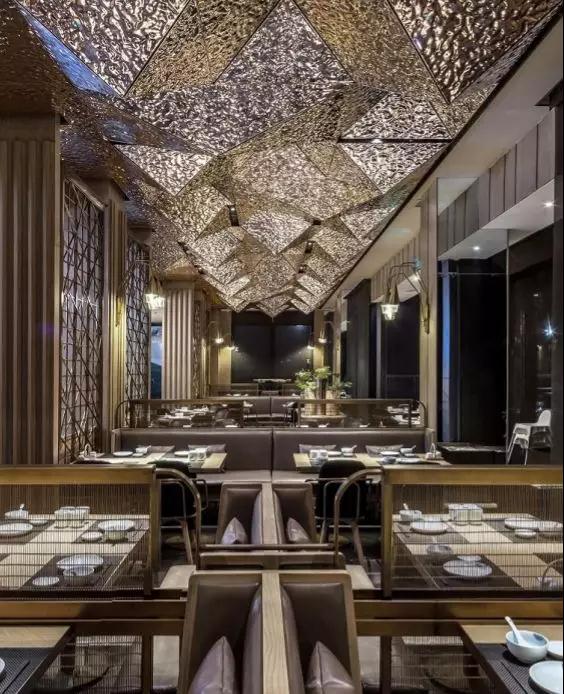

多边形空间设计案例（上瑞元筑设计）↑
首先拿到这样的设计造型后，第一件事，就是通过平面图和效果图，找到造型分割与平面家具（点位）的对应关系。如下图所示：
找到效果图与平面家具的对应关系↑
通过图纸还原出大的分割关系↑
第二步、分析设计模数：
找到天花造型与平面布置的位置对应关系后，接下来一步，就是寻找这种造型的模数关系；当然，这里就会碰到两种情况；一种是很容易找到造型模数关系的情况，一种是造型的模数关系不好找或者压根就不存在模数关系。
这里我们分开说明。
a、很容易找到模数关系的情况：
这种一眼就能看出造型模数关系的空间案例很多，还是以刚才的这个空间为例，我们可以简单的把它拆解成几个立体构成的元素或者说组块来看待，就像这样：
当你找到这几种典型的设计组块后，就相当于得到了它的所有的属性信息，包括规格尺寸等等，因此，你可以把它们编号或者单独放在图纸旁边，用于检索。然后，将这些单独的组块，挨个的填回刚才你已经绘制好的天花图框架中；于是你就得到了这样的一张图。
当然，为了你的理解和后期的设计推敲，你可以借用三维模型工具来完成这一步的操作，比如使用SU来模拟这个造型的顶面设计，就像这样：
第三步：导模型画图纸
拿到这样三维推敲图纸后，基本上就等于拿到了需要绘制天花图的所有信息了，因此，通过这样的模型，绘制出天花图纸我相信就是顺理成章的事情了。
导出三维模型，绘制施工图↑
简单总结一下，当我们找到这种一眼就能看出有固定模数和套路的异形造型时，其实是很容易画出它的平面图纸的。掌握了这个分析思路，下次碰到这些案例时，就不用发愁了。
b、不容易找到模数关系的情况：
当然，上面这种制图方法是针对造型相对简单，比较容易找到模数关系的情况下使用的分析方法，但是，如果碰到像这位朋友提出来的这种不好判断规律的造型，或者一些压根就没有规律可循的造型时，就需要采用另外一种策略了。也就是我在《dop工艺节点提升计划》中讲到的“网格法”。
什么是网格法？
简单说来，就是面对这种没有规律可循的造型，最简单的方法就是先知道它在空间中我位置和面积形状和大小，然后使用一定模数的网格线来定位这个造型，网格面积越小越精准。然后再找到高低起伏的点，通过对这些极限点标注，来达到定位造型的目的。比如这样：
假山水墙面构造案例↑
平面图案立面放样图↑
节点示意图↑
Ps:图纸来自我的《dop工艺节点提升计划》第6讲。
不规则多边形吊顶：
多边形天花效果图 ↑
多边形天花扩初图 ↑
回到这位朋友最开始问的这个问题中来，像上图中这样没有规律可循的多边形吊顶构造，我们就应该采用这种“网格法”来实现；最终可得到这样的效果：
多边形异形吊顶平面定位图↑
这里需要说明一点，上面给你展示的CAD图纸并不是一上来就直接通过CAD来完成的；最快速的方式是先自己通过三维模型模拟后，确定了造型后，最终将三维模型导入CAD再通过“网格法”来完成平面点位图以及峰值点位的标高图纸的绘制的。这一点大家要明确。
要完成上面这样的多边形吊顶施工平面图，至少需要这么几步：
多边形异形吊顶平面定位图↑
通过模型定义到各个点位的标高信息↑
画出CAD的平面投影图↑
然后，通过刚才那张点位标高信息，标注上所有点位的标高信息。
最后，在这些图纸完成后，给出解读这些节点标高信息的轴测示意图，就完成了整个多边形异形吊顶的平面体系绘图工作。
你看，这样拆解下来，你会发现其实画出这样看似复杂，一开始不知道从哪儿下手的吊顶图，其实并没有你想像中的那么难吧。
当然，“网格法”绝不仅仅是用在解决这种还算容易绘制的多边形造型上；它在解决单一的异形空间或造型的图纸化表达方面，绝对是堪称“神器”的存在，所以，希望大家能够牢牢掌握这个方法。
输入标题
02
多边形造型的节点图纸怎么表达？
当我们拿到上面这样的平面施工图后，就等于有了大致的三维模型和构造关系，所以，我们接下来要做的就是根据饰面材料的类型、面积大小和使用部位等因素，来选择合适的构造做法来让这个看上去很复杂的造型变成可以一步步落地的节点图纸了就完成了整个造型的制图工作。
同样的，如果想要达到类似于上图这样的效果，同时考虑到消防规范和安全性能，我想至少可以有3种切实可行的方法来实现。

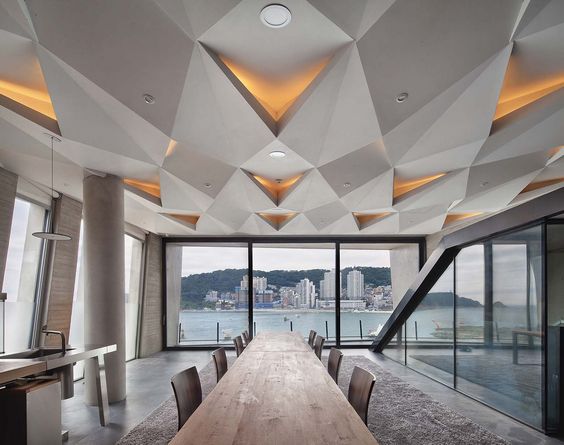

1、采用铝板干挂的形式，就类似于这样：
参照铝板干挂的标准节点图，可以得到这样的节点图：
这种方式是最典型，也是最常用的，同时也是性价比和安全性最高的做法，适用于几乎任何空间。

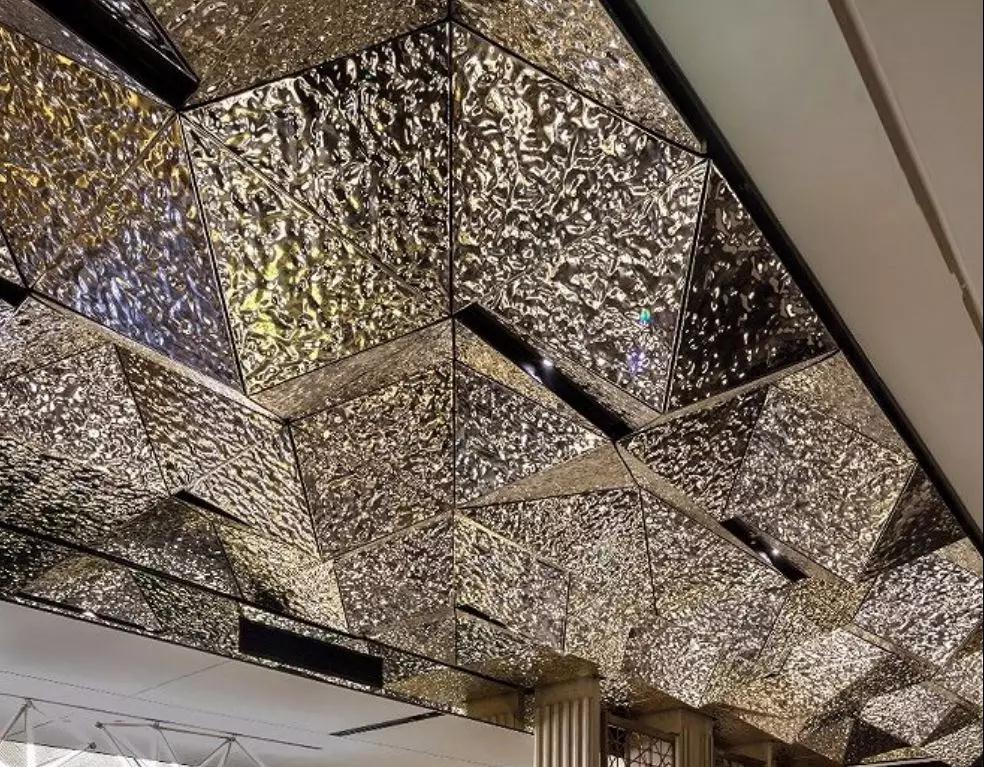

2、若吊顶面积小，可以采用玻璃或不锈钢来实现，就类似于像这样，也是种不错的选择：
当然，考虑到安全性，这种做法只适用于面积较小空间较矮的吊顶中。
3、第三种方式就是最简单粗暴的形式了，直接采用GRG定制的形式，厂家根据我们的平面定位图直接生产出GRG成品单板，现场烧好钢架后，直接干挂即可；采用这种方法来做这样的吊顶，安全性高，施工速度快，生产周期短，唯一的缺点就是成本太高。
GRG的标准节点示意图↑
Ps：有关GRG材料和节点图的更多知识，在实战指南的【第60讲】我已经讲得非常明白了，这里就不再此赘述了，还不了解GRG的朋友强烈建议去看看。
好了，关于如何绘制异形构造的施工图和节点图的内容大概就介绍到这里；希望我的一些思考对你有所启发。
输入标题
03
没法用网格法画图时，怎么办？
上面提到绘制异形空间或造型的施工图纸时，提到了两种最常见的情况，尤其是网格法，几乎可以解决所有二曲面的造型定位和图纸表达问题。但是，在实际的项目开展过程中，往往会碰到现场不能使用网格法施工的情况。比如，下图这样：
就如上图所示，一个曲线造型墙体，需要定位它的曲率，在的图纸上，我们可以通过打网格的形式来实现，但是，这种方式肯定不可能被1:1的在现场打个网格出来，对吧。或者说，就算你咬牙要现场1:1的按照图纸中的网格进行放线，当时，现场有可能不满足放线的条件，比如有些网格的点位飘在楼板之外了。施工方压根没办法根据你的网格图放线。
那么，这种情况下，我们又应该通过什么样的形式来精确的表达出曲面的放样图呢？
其实制图方法很简单，
咱们可以先把曲面墙单独看成单一的体块，然后先找出曲面墙自身的定位关系，最后，在去找曲面墙与建筑空间的定位关系，具体操作流程如下：
在这里，你需要记住，只要是二维平面上需要做定位放样，不管大的规模大小多大，曲线多么复杂，通过这两种网格放样的形式，都能实现~
